IRW-601 无线广角红外探测器使用说明书
无线红外探测器怎么使用-无线红外探测器功能原理
无线红外探测器怎么使用-无线红外探测器功能原理————————————————————————————————作者：————————————————————————————————日期：无线红外探测器怎么使用?无线红外探测器功能原理无线红外探测器的基本原理是，将入射的红外辐射信号转变成电信号输出的器件。
红外辐射是波长介于可见光与微波之间的电磁波，人眼察觉不到。
要察觉这种辐射的存在并测量其强弱，必须把它转变成可以察觉和测量的其他物理量。
一般说来，红外辐射照射物体所引起的任何效应，只要效果可以测量而且足够灵敏，均可用来度量红外辐射的强弱。
现代红外探测器所利用的主要是红外热效应和光电效应。
这些效应的输出大都是电量，或者可用适当的方法转变成电量。
一个红外探测器至少有一个对红外辐射产生敏感效应的物体，称为响应元。
此外，还包括响应元的支架、密封外壳和透红外辐射的窗口。
有时还包括致冷部件、光学部件和电子部件等。
无线红外探测器的结构1、无线转发地址跳针：平时作为探测器高四位地址编码；在与KS-200A、KS-200B被动红外无线探测器配套使用时作为转发地址，由专业安装人员设置。
2、报警指示灯：探测器发射报警信号时报警指示灯亮。
3、红外传感器：用于感应人体辐射的红外信号，请勿用手等触摸其表面，并请保持表面清洁，若其表面有污物，可用棉花球蘸75%酒精清洁。
4、灵敏度设置跳针：短路帽插在H位置，红外探测距离为7-12米；短路帽插在L位置，红外探测距离为4-8米；5、低电指示灯：在电池电压不足时，指示灯亮，此时应更换锂电池。
6、模式选择开关：短路帽短路为标准模式，短路帽开路为节能模式。
7、强制发射跳针：短路此跳针，探测器发射3秒报警信号。
8、万向座导轨：用于固定万向座。
9、电池盒：按照电池盒盖上的标识打开电池盒盖，依照电池盒内的标识装入四节7号干电池即可。
无线红外探测器的特点1、无线传送数据信号2、低电压报警功能3、采用ASIC4、全方位自动温度补偿5、探测距离可调节6、超低功耗，电池使用寿命长7、SMT工艺制造，抗RFI、EMI干扰无线红外探测器的功能1）防盗：若有非法入室盗窃者，立刻现场报警，同时向外发送报警信号2）防窃：若遭遇坏人入室抢劫，可即时发送报警信3）求助：可用于家中老人、小孩意外事故和急病呼救报警4）防火：通过烟感探测器及时探测室内烟雾，发出失火警报5）防可燃气体中毒：能够探测到煤气、液化石油气、天然气气体的泄露，及时报警6）全自动报警：一旦发生警情，主机自动循环拨打设置电话，如联网向报警中心报警，或者发出语音报警信号7）远程：接通报警电话后可即时和判断室内现场动静，以便可采取行动。
红外探测器使用说明
红外探测器使用说明无线高智能红外探测器安装使用说明书一、概述：HC-PS301是一种采用了光谱分析，光量子探测等技术的高智能方向红外探测器。
通过HST尖端技术对人本发出的远红外光谱进行智能分析，量化计算，准确地对人体移动作出报警，采用HST尖端技术使探测器更加稳定，更加省电。
1、具更强的抗干扰能力；2、精细的全范围温度补偿；3、含微处理，CPU控制，防小动物；4、真正实现无线（纯内电供电、无线发射信号）安装方便；5、超微功耗设计（整机正常工作电流≤70uA ，节电模式下纯内电可连续工作六个月以上）；6、多工作模式：1）节电模式（两次报警最小时间间隔为6分钟）2）测试模式（两次报警最小时间间隔为10秒）3）普通模式（两次报警最小时间间隔为60秒）7、低电压提示：当电池电压不足时，探测器向主机发出低电压信号，并每隔30分钟黄色指示灯连闪5次，主机收到低电压信号每隔一小时发出“嘀”一声短响，并且该防区指示灯闪烁，进行故障提示；探测器的工作原理：在自然界，任何高于绝对温度（-273）的物体都将产生红外光谱，在红外探测器地警戒范围内，当无物体移动时，热释电红外传感器感应到的只是背景温度，当有物体进入警戒区内，通过菲涅尔透镜，热释电红外传感器感应到的是移动物体温度与背景温度的差异，将红外信号变化转化为电信号后发出的报警信号二、技术规格工作电压：DC6V （2节CR123A高能量电池）工作电流：正常探测电流≤70uA，静态≤30uA，报警电流≤14mA发射频率：315MHz发射距离：≥150米（无障碍、无干扰）探测角度：上下110°、左右10°覆盖范围：覆盖范围示意图探测距离：三级可调：8M、10M、13M感应器：特制低噪双元结构抗电磁干扰：≥30V/m抗白光干扰：≥6500LUX自检：上电自检（上电有60秒钟自检时间）定时自检（每隔12小时自检一次，并发射自检码）工作环境：工作温度－10 ℃~60 ℃、相对湿度5%~95%无霜保存温度：－20 ℃~70 ℃外形尺寸：126×64×41mm探测器的录码设置■全面设防有效地录码设置◆进入系统，输入录码代码【311+6#】，主机面板全面设防指示灯亮，此时让需录入的配件发射一次信号，主机回响“嘀”一声，完成后按【#】结束，全面设防指示灯灭，以此类推，可录入12个探测配件。
遥感金属探测器用户手册
遥感定位仪用户手册首先感谢你选择我们的产品，我们的产品是经过实际野外应用的仪器。
在你开始使用仪器之前，请先仔细的阅读本用户手册的原理、产品型号、使用规程、存储条件、注意事项和免责声明，对于你在探测领域是会有帮助的。
仪器的种类与性质：地下金属的探测探测可利用许多的方法来实现，一般可分为：平衡式，差拍式、幅度鉴别式，磁力仪、温度遥感式、磁波反射式、重力探测式、雷达波探测、可控源音频探测、地震法、土壤电阻率法、波幅吸收等多种方法。
你所拥有的系列金属探测器，属于遥感型磁场静电反射型仪器。
它采用稀有金属与氧化物垒势接触形成的电动势，迫使天线指向物体的方位，比起以往的仪器具有更强的抗地球磁暴的效果，使用了二次检波技术，强磁抗磁暴技术和短脉冲迅速关断技术等最新的电路构成形式，实现土壤无损探测，利用静电在磁场中转动的原理，指示出目标物的位置、大小、形状、深浅、属性等一系列的参数。
操作方法简单，探测结果准确，仪器携带方便，不受场地限制，一人即可操作整个过程和得出探测效果定量分析。
仪器设有欠压报警，充电充满自停电路。
有效保护内置电源的续航能力。
适合于寻找埋藏在土层，岩石、水泥、瓦砾之下的金属物体。
广泛应用于地下不明物体的探测于判断，矿脉矿床的搜索，埋藏物，隐藏物，遗留物的探寻，并适合于战场金属残片的搜寻，考古研究等领域。
仪器适合大面积的搜索目标物体，全天候工作。
适合于专业和业余人员的使用。
仪器的探测机理：仪器是利用电磁波的发射与反射侦测到金属物体存在的。
众所周知，所有的分子在任何时候都处于运动之中，马可尼在制造晶体收音机时首先利用了分子的这种特性，当一对匹配的石英晶体的波长彼此相交时，会产生共振。
法国物理学家库伦证实了这样一个物理事实：静电经过导线时，能够使导线分子转向，因为那时导线实际上变成了一个磁体，磁化的导线进入两个相同的共振磁场时，将发生转向，指示两个物体之间的线路。
仪器的主机是多种频率的发生装置，发射一定频率的低频强磁场，使主机周围形成一个强大的电磁场型电子雾，这种特定的低频脉冲可以穿透几十米的土层和空间，土壤对于它的衰减吸收特别的微弱。
无线红外双鉴探测器技术说明书
2.2m—3.0m
安装方式
壁挂式
防拆输出
常闭(NC) 接点容量 AV/DC 28V/0.2mA
防宠物
10Kg
抗白光干扰
≥8000LUX
抗电磁干扰
30V/m(10MHz—1000MHz)
应用范围
室内使用
无线通讯
470MHz LORA
通讯距离 串口通讯 通信协议
2000M RS-485 Modbus RTU
型号
EN-IF600
探测距离
7.6m*9m
传感器
低噪音、高灵敏度、抗电磁干扰双元热释电传感器
检测速度
0.2m/s—3.5m/s
灵敏度
二级可调
报警输出NC.ຫໍສະໝຸດ 工作电压3.6V/DC
静态电流
70uA
报警电流
35mA
电池寿命
2年
工作温度、湿度 -30℃—70℃ 5%—95% (RH)
PIR 区域
44
安装高度
无线红外双鉴探测器
功能特点： ◆完美的双技术结合 ◆K-波段的腔体微波 ，稳定性能高 ◆精巧、超薄的外观设计 ◆加强型微处理器处理技术 ◆电子温度补偿(双温度传感器：1 微波和 1PIR) ◆自适应式探测门限处理技术 ◆专利的俯视区光路系统 ◆更快的捕获能力 ◆灵敏度均匀一致的光学系统，解决被探测主体近大远小的误差 ◆防虫光路系统 ◆ABS 外壳坚固耐用，防震功能极佳技术参数：

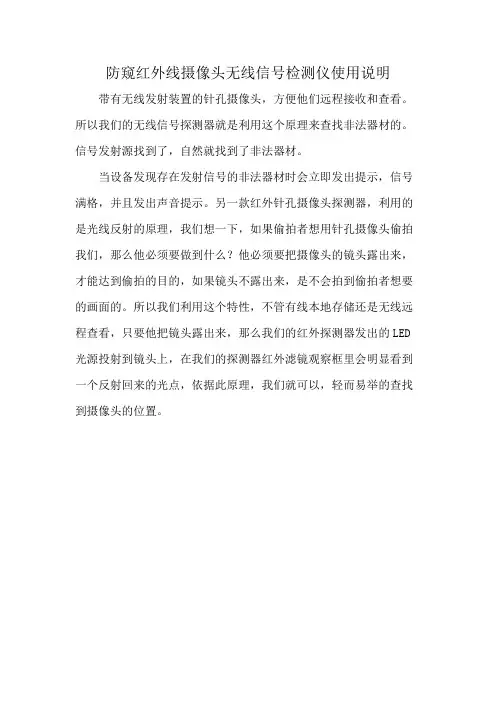

防窥红外线摄像头无线信号检测仪使用说明
防窥红外线摄像头无线信号检测仪使用说明
带有无线发射装置的针孔摄像头，方便他们远程接收和查看。
所以我们的无线信号探测器就是利用这个原理来查找非法器材的。
信号发射源找到了，自然就找到了非法器材。
当设备发现存在发射信号的非法器材时会立即发出提示，信号满格，并且发出声音提示。
另一款红外针孔摄像头探测器，利用的是光线反射的原理，我们想一下，如果偷拍者想用针孔摄像头偷拍我们，那么他必须要做到什么？他必须要把摄像头的镜头露出来，才能达到偷拍的目的，如果镜头不露出来，是不会拍到偷拍者想要的画面的。
所以我们利用这个特性，不管有线本地存储还是无线远程查看，只要他把镜头露出来，那么我们的红外探测器发出的LED 光源投射到镜头上，在我们的探测器红外滤镜观察框里会明显看到一个反射回来的光点，依据此原理，我们就可以，轻而易举的查找到摄像头的位置。
SR601 SR604电流探头用户手册说明书
AC Current ProbeModels SR601 and SR604User ManualDESCRIPTION: The SR601/SR604 (Cat. #2113.43/2113.44) are designed for use in industrial environments. The ergonomic design allows them to easily attach to cables or small bus bars. The “circular” jaws guarantee a very good accuracy and low phase shift. The probes have a measurement range up to 1000Armscontinuous and are compatible with any AC ammeter, multimeter, or other current measurement instrument with an input impedance lower than 5Ω. To achieve the stated accuracy, use the SR601/SR604 with an ammeter having an accuracy of 0.75% or better.CAT IV: For measurements performed at the primary electrical supply (<1000V) such as on primaryovercurrent protection devices, ripple control units, or meters. RECEIVING YOUR SHIPMENTUpon receiving your shipment, make sure that the contents are consistent with the packing list. Notify your distributor of any missing items. If the equipment appears to be damaged, file a claim immediately with the carrier and notify your distributor at once, giving a detailed description of any damage.ELECTRICAL SPECIFICATIONSCurrent Range:0.1 to 1000A AC, continuous cycle @ ≤ 1kHz Transformation Ratio: 1000:1Output Signal:1mA AC/A AC (1A AC at 1000A)Accuracy and Phase Shift*:Primary current 0.1 to 10A 10A 50A Accuracy % ≤ 3% + 0.1A 3% 1.5% Phase shift N/A 3° 1.5°Primary current 200A 1000A 1200A Accuracy % .75% 0.5% 0.5% Phase shift 0.75° 0.5° 0.5°(*Reference conditions: 23°C±3°K, 20 to 75% RH, 48 to 65 Hz, external magnetic field <40 A/m, no DC component, no external current carrying conductor, test sample centered.) Load impedance 5Ω.Overload: 1200 A for 40mn on, 20mn offAccuracy: Per IEC 185Frequency Range:above 1 kHz using the formula:Load Impedance: 5Ω maxWorking Voltage: 600V CAT III Common Mode Voltage: 600V CAT IIIOpen Secondary Voltage:< 25V by limiting circuitInfluence of Adjacent Conductor:< 1mA/A ACInfluence of Conductor in Jaw Opening: 0.1% of readingInfluence of Frequency:From 30 to 48Hz : < 1% of RFrom 65 to 1000Hz : < 0.5% of RFrom 1kHz to 5kHz : < 1% of RMECHANICAL SPECIFICATIONSOperating Temperature:14° to 122°F (-10° to 50°C)Storage Temperature:-4° to 158°F (-20° to 70°C)Influence of Temperature:< 0.1% per 10°KInfluence of Humidity:From 10 to 90% : 0.1%Jaw Opening:2.25" (57mm) max.Maximum Conductor Size:2.05” (52mm)Envelope Protection:IP 40 (IEC 529)Drop Test:1m (IEC 68-2-32)Mechanical Shock:100g (IEC 68-2-27)Vibration:5 to 15Hz, 0.15mm (IEC 68-2-6)15 to 25Hz, 1mm25 to 55Hz, 0.25mmPolycarbonate Material:Handles:ABS Grey andLexan 500R, Red: UL94V0Jaws: Lexan 500R, Red: UL94V0 Dimensions:4.37 x 8.50 x 1.77" (111 x 216 x 45mm)Weight:1.21lbs. (550g)Output:SR601: Two standard safety bananajacks (4mm)SR604: 5ft. (1.5m) lead with safety4mm banana plugDouble insulation or reinforced insulation between the primary or secondary and the outer case of the handle conforms to IEC 1010-2-032.Common Mode Voltage:600V Category III, Pollution Degree 2Dielectric Strength:5550V, 50/60Hz between primary, secondaryand the outer case of the handleElectromagnetic Compatibility:EN 50081-1 Class BEN 50082-2 Electrostatic dischargeIEC 1000-4-2Radiated field IEC 1000-4-3Fast transients IEC 1000-4-4Magnetic field at 50/60Hz IEC 1000-4-8ORDERING INFORMATIONAC Current Probe SR601 ................ Cat #2113.43 AC Current Probe SR604 ................ Cat #2113.44Accessories:Lead, set of 2, 5ft Safety Leads(1000V CAT IV) .................................. Cat#2152.24 Adapter BNC (Male) –Banana (Female) (XM-BB) (600V CAT III) ..................................... Cat#2118.46 Banana plug adapter(to non-recessed plug) ..................... Cat #1017.45OPERATIONPlease make sure that you have already read and fully understand the WARNING section on page 1. Making Measurements with the AC Current Probe Models SR601/SR604•Connect the black lead of the current probe to “common” and the red lead to the AC current input on your DMM or other current measuring instrument. Select the appropriate current range (2A AC range).Clamp the probe around the conductor to be tested with the arrow pointed toward the load. If the reading is less than 200mA, select the lower range until you obtain the best resolution. Read the value display on the DMM and multiply it by the probe ratio (1000/1). (If reading = 0.659A, the current flowing through the probe is 0.659A x 1000 = 659A AC)•For best accuracy, avoid if possible, the proximity of other conductors which may create noise.Tips for Making Precise Measurements•When using a current probe with a meter, it is important to select the range that provides the best resolution. Failure to do this may result in measurement errors.•Make sure that probe jaw mating surfaces are free of dust and contamination. Contaminants cause air gaps between the jaws, increasing the phase shift between primary and secondary. It is very critical for power measurement.MAINTENANCEWarning:•For maintenance use only original replacement parts.•To avoid electrical shock, do not attempt to perform any servicing unless you are qualified to do so.•To avoid electrical shock and/or damage to the instrument, do not get water or other foreign agents into the probeCleaning:To ensure optimum performance, it is important to keep the probe jaw mating surfaces clean at all times. Failure to do so may result in error in readings. To clean the probe jaws, use very fine sand paper (fine 600) to avoid scratching the jaw, then gently clean with a soft oiled cloth.REPAIR AND CALIBRATIONYou must contact our Service Center for a Customer Service Authorization number (CSA#). This will ensure that when your instrument arrives, it will be tracked and processed promptly. Please write the CSA# on the outside of the shipping container.Chauvin Arnoux®, Inc. d.b.a. AEMC® Instruments15 Faraday Drive • Dover, NH 03820 USA(800)945-2362(Ext.360)•(603)749-6434(Ext.360)•***************(Or contact your authorized distributor)NOTE: All customers must obtain a CSA# before returning any instrument.TECHNICAL AND SALES ASSISTANCEIf you are experiencing any technical problems, or require any assistance with the proper use or application of this instrument, please contact our technical hotline:(800)343-1391•(508)698-2115•********************LIMITED WARRANTYThe current probe is warranted to the owner for a period of two years from the date of original purchase against defects in manufacture. This limited warranty is given by AEMC® Instruments, not by the distributor from whom it was purchased. This warranty is void if the unit has been tampered with, abused or if the defect is related to service not performed by AEMC® Instruments.Full warranty coverage and product registration is available on our website at: /warranty.html Please print the online Warranty Coverage Information for your records.99-MAN 100132.v13 03/17。
网视无忧NVS601W网络摄像机IP Camera使用手册
601操作指南（内部培训使用）1. 系统概述黎阳科技601作为我公司新一代即插即用产品，通过连接著名的互联网平台seedonk ，可以实现主要功能包括：♦ 不需要进行端口映射，只要连接到互联网，即可通过各种方式访问； ♦ 通过手机即可完成连接到互联网的所有设置；♦ 可以通过Iphone 、android 手机访问设备视频，也可以通过网页、专用客户端软件等多种方式访问设备视频；♦ 可以通过平台存储各种报警事件以及报警图片系统架构示意图：说明：i. 601接入网络后，会直接连接seedonk 核心平台，并且建立通信；ii. 用户可以登录seedonk 网站，下载IM 软件（即时通信软件，类似QQ ），也可根据指引，下载iPhone 或者android 软件；iii. 当用这些软件，或者网页访问设备时，首先也需要连接到seedonk 核心平台，查找601的位置，然后通过平台彼此建立连接。
iv. 首先会采用P2P 协议进行相互连接，如果连接不成功，将采用平台转发方式进行连接。
v.用户可以启动设备移动侦测告警，当检测到报警后，可以向平台发送图片进行保存2. 产品概述设备外观如下图所示：设备硬件接口与功能：♦5V电源接口♦RJ45网线接口♦内置无线，支持802.11b/g/n♦内置麦克风♦使用30万像素图像sensor♦配置8颗红外灯，具有手动开、手动关、自动三种工作模式，在自动模式时，通过光敏二极管控制红外灯开关♦复位按键：短按复位键，设备重启；长按复位键20秒，设备恢复出厂默认值设备指示灯：拨动开关指示灯♦拨动开关：拨动到ON的位置，可以让设备进入设置模式。
完成设置后，需要把该拨动开关拨动到OFF位置，设备进入到正常工作模式。
♦无线指示灯：当拨动开关在ON位置时，无线指示灯点亮♦网络状态指示灯：中间的指示灯为网络状态指示灯，在正常工作模式时，如果设备已经连接到平台，则指示灯为绿色♦电源状态指示灯：加电后，设备正常启动时，电源指示灯将点亮3.产品操作在进行视频访问前，必须通过手机对601进行设置后方可使用。
亿毫安电子红外线感测器应用手册说明书
——反射式光中断器——物体侦测应用手册一、简介随着科技进步，各种电子产品自动化程度也跟着提高自动化程度越高的产品，代表也包含了更多的感测元件。
为了避免人眼被环境中各种产品或设备感测时发射的光干扰，所以使用人眼无法察觉的红外线（Infrared;IR）产品做为感测器。
这份应用手册将会介绍如何利用红外线发射元件（Infrared Emitter）及红外线接收元件（Infrared Receiver）作物体侦测应用。
最常见的红外线发射及接收元件就是红外线发光二极管（IR Light-emitting diode;IR LED）及光电晶体管（Photo Transistor;PT），图一为基本的IR LED搭配PT的应用电路。
图一、IR LED及PT基本应用电路原理说明：IR LED为发射端，顺向电流（Forward current;IF）越大发射的辐射强度越大调整R limit值可控制IF的大小Vout可接MCU的ADC（Analog-to-Digital Converter）或GPIO做准位判断判断说明：无辐照度时，PT截止，Vout输出为高电位（Vcc）辐照度低时，PT导通，Vout输出为高电位（Vcc–（Ic x RL））辐照度高时，PT饱和，Vout输出为低电位（VCE（sat））注：V CE（sat）为PT饱和电压。
二、利用反射式ITR做物体侦测方法IR LED通常和PT一起搭配作为物体侦测或是遮断侦测应用图二为利用IR LED发射IR经由物体反射到PT做反射式物体侦测的示意图；为了避免IR LED发射的IR不经过物体反射，直接在机构内照射到PT造成误判，所以IR LED跟PT 必须有效隔离。
利用底下的两项特性，即可做到反射物的距离侦测。
反射物距离越近，PT收到的反射辐照度越强，输出的电流会越高。
不同的材料会有不同的反射率，一般颜色越深、表面越粗糙的物体反射率越低，同距离情况下，接收端输出的电流相对会降低。
红外热成像仪操作使用说明书
TI20红外热成像仪操作使用说明目录1 TI20简介 (3)1.1 TI20组成及其附件 (4)1.1.1 TI2O的组成及其控件 (4)2 基本操作 (7)2.1 TI20的启动与关闭 (7)2.2 识别首页画面 (8)2.3 图像的聚焦与图像捕捉及其他 (11)2.3.1 图像的聚焦 (11)2.3.2 图像的捕捉 (11)2.4 其他操作 (12)2.4.1 水平的调整 (12)2.4.2 跨度的调整 (12)3.高级操作 (13)3.1 图像及其他的操作 (13)3.1.1图像的浏览与删除 (13)3.1.2 发射率的调整 (14)3.1.3 反射率的调整 (14)3.1.4 拍摄距离光点尺寸比的使用 (15)3.1.5报警极限设置 (16)4.INSIDE IR的操作说明 (17)4.1 基本操作 (17)4.1.1 TI20与PC的连接 (17)4.1.2 TI20日期和时间的设置 (18)4.1.3 图像数据的上传和下载 (19)4.1.4 热图像集合的导出 (19)4.1.5 热图像的导出 (20)5.红外热成像拍摄检测时的注意事项 (21)1 TI20简介Fluke Ti20 Imager（以下简称“Imager”）是当代技术最先进的轻型手持式热成像设备。
使用Imager，可即时、准确地获取远距离目标的热图像和辐射读数。
Imager 按人机工程学原理进行设计，左右手均可使用，只要扣动扳机，就可捕获热图像和数据。
Imager 最多可存储50 张图像，并可下载到您的个人电脑中，供存储、分析和制作报告之用。
InsideIR 辅助软件应用程序，可用来显示、检查、分析图像和数据，以确定与目标设备相关的定量及定性趋势。
您还可根据设备的条件、监控和资产管理的需要，使用InsideIR 来定义维护数据库。
Imager 能提供高性能的热成像功能，适于工业应用。
TI20热像仪的主要技术参数●电磁频谱范围：红外长波辐射7.5～14 μm●工作环境温度：0 °C～50 °C●测量温度范围：－10 °C～350 °C●报警温度范围：－15 °C～360 °C（可调）●存储容量：50张热图像●具有防尘和防潮保护（IP54级），可用于恶劣的工业环境。
海阔无线 无线红外探测器 说明书
xbx.gs海阔无线无线红外探测器最低的价格打造最安全的家感谢阁下使用海阔无线电子产品请您详细阅读说明书并按说明书操作安装照片：1.四大功能⑴智能识别本探测器采用专用的光学过滤透镜和独特的双边信号检测技术，结合微处理器对信号进行智能化处理，增强了抗干扰能力，基本消除了红外探测器普遍存在的误报现象，使可靠性有了很大提高。
⑵无线传输本探测器采用数字编码随机无线发射方式，避免了同频干扰。
使用无线方式，无须接线，安装非常方便，同时也避免了过长连线引入信号干扰；另一方面，使用数字编码，无线信号的传输更安全、更可靠，即使有其它无线电信号干扰，也不会引起误报。
⑶省电设计本探测器使用9V叠层电池，并全面进行了低功耗省电设计，静态电流小于30μA。
另外，由于采用微处理器，能对人体活动频度进行自动识别。
当正常工作时间，人员活动频繁时，不予报警；下班3分钟后，它会自动转入警戒状态。
因此，电池消耗大大减少。
一般，一节电池可连续工作半年以上。
⑷缺电自动提示在探测器电池缺电时，探测器会发出一组无线电信号，主机接收后，每隔4分钟左右发出“嘟嘟”提示音，提醒用户更换电池。
2.主要参数⑴使用电源9V叠层电池⑵静态电流≤30μA⑶最大传输距离不小于20m⑷红外探测距离额定9m⑸红外探测角度水平85°，垂直75°3.设置安装⑴用镊子从红外探测器顶端挑开外盖,注意：不要移动和调整元器件的位置，不要触摸红外探测头的表面。
图3.红外探测器内部示意图⑵插拔短接帽S01（参见图3），可以改变红外探测器的探测频度：拔下短接帽，在人体活动停止20秒后即转入警戒状态；插上短接帽（此时为省电设计状态），在人体活动停止3分钟后自动进入警戒状态。
转入警戒状态后，一旦探测到人体活动，立即发出三次无线报警信号。
一般可选择插上短接帽的省电状态。
⑶在红黑两色线引出的电池扣上，卡上一节9V叠层电池，注意 + - 极性，并确保紧密接触。
然后将电池按图3所示的方向摆在外壳对应处，卡上外壳。
光学红外测温仪用户手册
Luna-O 光.................................................................................................................................. - 1 1.1 测温仪组成.............................................................................................................. - 1 1.2 测温仪特点.............................................................................................................. - 2 1.3 测温仪类别.............................................................................................................. - 3 1.4 标准配置清单.......................................................................................................... - 3 -
无线红外幕帘(中文)
无线幕帘红外探测器使用说明书
发射距离：空旷距离不小于 100 米 外型尺寸： 100*55.5*47.5mm
M114-2CVer1.0
安装条件
1 、应避免安装在户外、有宠物的地方、空调附近、热 源附近、太阳直射的地方、转动的物体下面。
2 、安装表面应坚固，且不振动。 3 、将探测器安装在入侵者容易通过的地方。
探测范围图
2m 0m
3m
6m
9m
侧视图
0m
3m
6m
9m
俯视图
注意事项
1、 请 按 说 明 书 正 确 地 安 装 和 使 用 ， 不 可 触 摸 传 感 器 表 面，以免影响探测器灵敏度，如需清洁传感器，请 断开电源后用软布沾少许酒精擦拭。
2、 本 产 品 可 以 减 少 事 故 的 发 生 ， 但 不 能 确 保 万 无 一 失。为了您的安全，除了正确使用本产品，在日常 生活中要提高警惕，加强安全预防意识。
3、 装 好 探 器 前 盖 并 把 面 盖 螺 丝( K A 3 * 8 m m )锁 入 。
4、 将 探 测 器 旋 入 安 装 支 架 上(听 到 一 咔 嚓 的 声 响 说 明 探 测
器 已 旋 入 到 位) ,根 据 需 求 调 节 好 安 装 角 度 。
安装示意图
图一
图二
1
操作说明
1 、功能跳线设置 1 ）、 DELAY 跳针：用于设置报警延时。当设置延时
壁挂安装 入侵者容易通过的地方
不能正对着窗Байду номын сангаас安装
不能安装在冷、热源附近 和转动的物体附近
不能安装在太阳直射的地方
探测器不应安装在有宠物的 地方
安装步骤
无线幕帘式红外探测器使用说明
无线幕帘式红外探测器使用说明1．概述本产品是一款无线幕帘式被动红外探测器，具有全程温度补偿、可靠性高、微功耗等特点。
在设计上采用了先进的技术、微功耗技术和SMT工艺，独特的技术和设计克服了传统的被动红外探测器抗电磁辐射能力弱易产生误报的缺陷，具有抗高强电磁辐射的能力，极大地提高了产品的可靠性；而且非常省电，也极大地提高了电池的使用寿命。
本产品配有旋转支架，安装方便，调整简单。
2．主要性能指标工作温度：－10°C至＋50°C相对湿度：≤95%工作电压：一节9VG6F22M干电池监测状态电流：≤15uA发射状态电流：≤6mA抗电磁辐射：＞30V/m探测范围：100°角度，8m×8m，幕帘夹角2-4°（见图2）发射频率：315M 发射时间：1-2秒发射距离：＞50米（空旷地）规格：10.5cm×6.0cm×4.0cm(无支架)3．安装和使用３.１安装电池图1A．把电池的两极插入电池扣并装入电池槽。
B．盖上前盖等待1分钟，探测器进入稳定工作状态。
3.2支架安装使用时，首先把支架的万向球上的长方形底板插入后盖的槽内，再把底座固定于预定安装位置上，最后把万向球压入底座球窝中即完成支架的安装。
3.3安装（1）可安装在窗户、门等被测区顶部（见图2）；（2）可安装在窗户、门等被测区侧墙上（见图3）（3）可安装在窗户、门等被测区顶部墙角处（见图4）3.4地址和数据码设定A2—A8代表8位地址,D1—D4代表4的每一位中，短路块插在中间和“-”极位(靠近板边)上代表“1”，插在“+位代表“4”，不插短路块代表“3”；在数据位跳线开关的每一位中，插在“+”位短路块代表“1”，插在“-”位短路块或不插短路块代表“0”。
图23.5使用1、探测器上电后，需经过约1分钟的稳定才可使用。
2、探测器安装好后，即可在探测范围内的边缘进行步测。
当人在探测范围内横向行走约3-5步时，探测器能被触发，红灯亮（可适当调整安装角度）；主机（预先设置好地址和数据位）能接收无线报警信息。
杭州联测 IS-A系列在线式红外测温仪 使用说明书
使用说明书U-AL-10-LCCN2 1产品选型内容代码及说明IS-类别空白常规E 辐射率可调ISO 全隔离TC 热电偶输出DT 短小型系列FS 防水防尘，IP68的防护等级LAS 双激光瞄准温度范围0610 -60 ~100℃0420 -40 ~200℃2030 -20 ~300℃* 100 0 ~100℃* 300 0 ~300℃* 500 0 ~500℃* 600 0 ~600℃* 800 0 ~800℃* 1000 0 ~1000℃1300 0 ~1300℃1200 350 ~1200℃# 1400 500~1400℃# 1700 700 ~1700℃# 2000 800 ~2000℃# 2400 1000 ~2400℃#输出信号A 4-20mA *# V 0-5V * V2 0-10V功能W 抗微波*# H 短波高温系列响应时间空白300ms *# K 30ms # C 8ms #例如：IS-ISO500AW：全隔离型，0-500℃，4-20mA输出，抗微波，8-14μm，距离系数15:1，响应时间300ms。
注：DT系列仅可以在带“*”的范围内选择；：LAS系列仅可以在带“#”的范围内选择。
另温度范围可以根据实际要求定制。
感谢您选择A系列红外测温仪。
红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。
非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。
A系列红外测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内；A系列易于安装，金属壳体上的标准螺纹可与安装部位快速连接；同时，A系列还有各型选件（例如吹扫器、安装支架、可调安装支架、吹扫保护套等）以满足各种工况场合要求。
3参数描述3.1基本性能保护等级 IP65 (NEMA-4)环境温度 0 ~60℃存储温度 -20 ~ 80℃相对湿度 10 – 95%（不结露）材料不锈钢电缆长度2m (标准) 默认定制长度：3.2电气参数工作电源 12~24 VDC默认 6~24 VDC3.1VDC最大电流电流系列20mA 电压系列8mA输出信号 0-5V/0-10V/4-20mA可选3.3测量参数光谱范围 8 ~ 14 µm（1.0µm 1.6µm仅为LAS系列）温度范围 -60-2400℃分段光学分辨率 4:1 25:130:1 50:1100:1注：(AW系列为15:1 DT系列为：20:1)响应时间 300ms默认 50ms8ms测温精度测量值的±1%或±1℃，取大值（环境温度23±5℃时）境温度23±5℃时）*重复精度测量值的±0.5%或±1℃，取大值（环境温度23±5℃时）测量值的±1%或±1℃，取大值（环境温度23±5℃时）*发射率 0.95 1.0默认（IS-E500A辐射率0.10-1.00可调）4外型尺寸A系列常规：L1=40mm；L2=106mmLAS 系列：L1=50mm；L2=145mm特殊定制：L1= mm；L2= mm 5光路图D:S=15:1D:S=25:1D:S=30:1D:S=50:1D:S=100:16工作原理及注意事项6.1红外测温原理任何物体都向外辐射红外能量，辐射强度随着温度的变化而变化。
IRI2010热成像仪中文用户手册
IRI2010 红外热像仪用户手册! 警告、小心和注意定义!警告代表可能导致人身伤害或死亡的危险情况或行为。
!小心代表可能导致热像仪受损或数据永久丢失的情况或行为。
!注意代表对用户有用的提示信息。
重要信息–使用仪器前请阅读!警告–本仪器内置激光发射器，切勿凝视激光束。
激光规格为635 nm, 0.9mW, 二级。
!小心–因热像仪使用非常灵敏的热感应器，因此在任何情况下（开机或关机）不得将镜头直接对准强烈幅射源（如太阳、激光束直射或反射等），否则将对热像仪造成永久性损害！!小心 - 运输期间必须使用原配包装箱，使用和运输过程中请勿强烈摇晃或碰撞热像仪。
!小心–热像仪储存时建议使用原配包装箱，并放置在阴凉干燥，通风无强烈电磁场的环境中。
!小心-避免油渍及各种化学物质沾污镜头表面及损伤表面。
使用完毕后，请盖上镜头盖。
!小心 -为了防止数据丢失的潜在危险，请经常将数据复制（后备）于计算机中。
!注意 -在精确读取数据前，热像仪可能需要3-5分钟的预热过程。
!注意 -每一台热像仪出厂时都进行过温度校正，建议每年进行温度校正。
!小心 -请勿擅自打开机壳或进行改装，维修事宜仅可由本公司授权人员进行。
目录! 警告、小心和注意 (2)1简介 (5)1.1标准配置 (7)1.2可选配置 (7)2热像仪简介 (8)2.1功能键 (8)2.2接口 (11)3基本操作 (12)3.1电池安装及更换 (12)3.1.1电池装卸 (12)3.1.2更换电池 (13)3.2电池安全使用常识 (14)3.3快速入门 (15)3.3.1获取热像 (15)3.3.2温度测量 (15)3.3.3冻结和存储图像 (16)3.3.4回放图像 (17)3.3.5导出存储的图像 (17)4操作指南 (18)4.1操作界面描述 (18)4.1.1工作界面 (18)4.1.2主菜单 (19)4.1.3对话框 (19)4.1.4提示框 (20)4.2测温模式 (20)4.3自动/手动 (21)4.4设置 (22)4.4.1测温设置 (22)4.4.2测温修正 (23)4.4.3分析设置 (24)4.4.4时间设置 (25)4.4.5系统设置 (25)4.4.6系统信息 (27)4.4.7出厂设置 (27)4.5文件 (28)4.5.1打开 (28)4.5.2存储 (29)4.5.3存储设置 (31)4.5.4自动存储 (32)4.5.5删除 (32)4.5.6格式化 (33)5技术规格 (35)故障对策 (37)附录 A (38)常用材料的比辐射率（仅供参考） (38)附录B (39)出厂设置参数表 (39)1简介感谢您选择我公司的IRI2010手持式红外热像仪。
双源红外探测器说明书
双源红外探测器
·探测器镜片辐射方向应垂直于盗贼可能闯入的方向。
TAMP，NC（端子1、2）：常闭，防拆端子
+VIN，GND（端子3、4）：12VDC直流电源，3+、4-
RL Y，NC（端子5、6）：常闭，报警端子
三、操作及调整
1、预热时间：探测器通电以后需预热90秒钟。
2
注：当镜片是长距离或幕帘类型时脉冲数最多调整到2个。
3、垂直角度调整：松开线路板卡钮，线路板可以上下移动。
当垂直角度调整刻度在0位置时，覆盖面积
4、步行测试：步行测试一定要是在空旷地带，垂直于探测器镜片射束方向移动。
探测器报警时红色发光
二极管会闪亮。
（LED 跳线要短接。
）
四、技术参数
操作电压： 9—16VDC
功耗： 标准：15mA, 报警：17mA
报警间隔： 1秒
脉冲数： 1、2或3个可选
传感器： 双源
抗射频干扰： 30V/m 到1GHZ
报警继电器： 30VDC/0.3A
防拆继电器： 30 VDC/50mA
工作温度： -10º- 60ºC
温度补偿： 热敏电阻
电源反向保护：二极管
防火保护： ABS 塑料外壳
LED 灯指示： 跳线可选
外形尺寸： 114 X 60 X 50mm
注：所有数据如有修改，不再另行通知。
透镜俯视图 透镜侧视图。
IR M1红外线发射器快速入门指南说明书
IR +IR M1Setup Overview1. Place your IR M1 in a location where you will be ableto place the IR emitters connected to the IR M1 in thelistening area.2. Plug in the power supply to the power connection onthe IR M1.3. Connect an audio source to the Line/Mic In port for thechannel(s) you’d like to use.4. Connect an Ethernet cable to the ETHERNET port.Connect the other end of the Ethernet cable to amulticast-enabled router with an internet connection.IR M1 MODULATOR (REAR)5. Connect one or more IR E4 emitters to Output toEmitter ports on the back of the IR M1 with an CAT5e cable. No additional power is required.6. Place the emitters in the listening area so that theyare above the audience without interference. Multiple emitters should be place apart from one another toexpand the coverage area.7. Turn on the IR M1.8. On the front panel of the IR M1, a IP address shouldbe displayed. If you do not see an IP address, check your network connection. Write it down and go to acomputer. on the same network as the IR +.9. In Chrome or Edge, type the IP address into the URLbar. A webpage for the IR + system will load. Thedefault usename is admin and the default password is admin.10. Click the Audio tab and set the audio device type anddesired settings for each audio channel.11. Click the Settings tab. Configure each emitter for thechannels it will broadcast, and the IR Band the system should emit.12. Change other settings as desired.13. With your audio source playing sound, take an IRReceiver to the front panel of the IR M1. The front panel of the IR M1 has two small IR Emitters for testing, onefor each audio channel. Tune the receiver to the IRBaseband channel the audio is playing on to ensure all your settings sound correct. This audio will match theaudio from the IR E4 emitters.14. For more advanced system setup, please see the fulluser manual. Configuration DetailsThe IR M1 Modulator is the key component to the IR+ System. Audio devices, emitters and more can be connected to the IR M1. Any configuration to the IR+ system is done through the IR M1, which passes the configuration setting onto other IR+ devices.Determine Coverage Area and Location The modulator is usually located with the sound system amplifier or mixer for easy access to an audio input signal. For portable systems, the modulator can be placed near the emitter or in another convenient location.The emitters will need to be placed to get the most coeverage area. When using the IR Plus system in single-channel mode with the RX22-4 receiver, the system coverage area will cover up to 18,000 sq. ft. (1,673 sq. m.) per IR E4 emitter. The IR E4 will use full power, single channel mode by default. Single channel or dual channel mode, and emitter output power, can be selected using the system webpage.The coverage area may be affected by direct/indirect sunlight, reflections on walls and room construction. Reflections of the infrared light from walls, ceilings, and floors may change these patterns.Important: Remember to point the emitter towards the listening audience.Remember: Most objects block infrared light. The transmitter cannot be concealed behind walls, glass, curtains, etc.These patterns are the direct radiation pattern. The infrared radiation does not drop to zero outside the illustrated patterns; it decreases. It still may be usable at a greater distance, depending on the receiver sensitivity and the reflective characteristics of the room.Do not paint the front face of the IR E4.Network Cable ConnectionThe Ethernet port can be used to connect the IR M1 to a local network. A network connection is required to access the IR M1 webpage. The webpage is needed to configure some device settings after the system is set up.An Ethernet connection alone will not allow the Wi-Fi broadcast features to work; a Wi-Fi connection must be available on the network. A network connection is not required for broadcasting over infrared.Once a connection has been established, an IP address will automatically be assigned to the IR M1. Device settings can then be set via the web interface, including changing any network settings.NOTE: Most settings need to be set BEFORE connecting audio sources.Cable Connection to EmittersThe IR M1 can directly drive four emitters. Emitters repeat the baseband signal, so any number of emitters can be used. The modulator outputs CANNOT be split with CAT5e splitters.Determine the length of RJ-45 cable needed to reach from the Emitter to the Modulator unit. For more informationon cabling, please read the full user manual (see “For Additional Information” on page 2).Audio Source ConnectionsThe IR + transmitter will accept the following audio sources: 1. Balanced Microphone with or without 12 volt phantompower (DIN 45596) on a 3-pin (XLR) connector.2. Balanced/Unbalanced microphone with or withoutphantom power on 1/4 inch (TRS) jack3. Balanced/Unbalanced Line on a 3-pin (XLR) connector.4. Balanced/Unbalanced Line on 1/4 inch (TRS) jack.5. Dante on an RJ-45 jack (optional).WARNING:The IR + is not designed to accept 70 volt speakersignals! This may result in damage to your system.The sound source should come directly from the system mixer or digital source as a low-level or unprocessed signal.For specific audio wiring information, please read the fulluser manual (see “For Additional Information” on page2).Network ConfigurationNetwork Settings can only be edited from the web interface.An IP address will be automatically assigned to the IR M1once an Ethernet cable has been connected to the deviceand network connection found. Additional configurationwould need to be made through the web interface.Web Control InterfaceThe IR M1 provides a web interface to manage the device settings. These web pages can be accessed over either a hardwired or wireless network connection with the Chrome browser.Changes take effect when applied or saved. Any updatesmade through the front panel will show up on the webinterface once the current page has been navigated away from, either by refreshing the page or going to a new page.1. Open Chrome.2. In the address bar of the browser, type in the IPaddress of the IR M1 and hit Enter.3. Y ou should see the Login Page of the IR M1 and canadjust settings from here.4. For more information, please read the full user manual(see “For Additional Information” on page 2).For Additional InformationThis manual is a quick start guide for getting your IR +system up-and-running. It covers basic cable connectionand setup. Most features and customization options are not documented in this manual.For additional information, feature instructions, warranty information and more, please download the full usermanual from the IR Plus product pages on Williams AV’s website.*******************/800-843-3544 / INTL: +1-952-943-2252© 2020, Williams AV, LLC MAN 274A。
GW601点型差定温火灾探测器使用说明书
文件号：GW601-SM版本号：0406产品使用前请仔细阅读说明书GW601 点型差定温火灾探测器使 用 说 明 书因技术发展的需要，本公司保留未经通告而变更上述指标及使用说明的权利1．特点：JTW-ZOM-GW601 型点型差定温火灾探测器，利用SMT工艺进行生产, 探测器采用带A/D转换的单片机，可并接在国泰公司生产的G6系列火灾报警控制器的报警总线上。
该产品具有如下特点：双灯设计，360度可视。
采用经过特殊处理的热敏元件，具有较强抗干扰和抗潮湿的能力。
地址编码由电子编码器直接写入，工程调试简便可靠。
定温、差定温探测器可由电子编码器任意设置。
灵敏度可根据现场情况由电子编码器调整设置。
单片机实时采样处理数据。
通过控制器浏览曲线跟踪现场情况。
底座双接线端子，方便接线。
该产品结构新颖、外型美观、性能稳定可靠，特别适用于可能发生无烟火灾、有大量粉尘或正常情况下有烟雾和蒸汽滞留的环境，如：室内车库、厨房、锅炉房、茶炉房、发电机房、烘干车间等。
2．主要技术指标：工作电压： DC 24V静态电流：≤0.6 mA报警电流：≤1.6 mA灵敏度：满足二级灵敏度火警灯：红色使用环境：温度：－10～+50℃；相对湿度：≤95%(40±2℃)。
重量： 95g3．保护面积：由于建筑结构及通风情况不同，所允许的物质损失程度以及探测器的灵敏度不同等，一个探测器的保护面积会有很大差别。
当空间高度小于8米时，一个探测器的保护面积，对一般保护现场而言为20～30平方米。
具体参数应以《火灾自动报警系统设计规范》（GB50116-98）为准。
4．编码方式：GW601点型差定温火灾探测器采用电子编码，可利用本公司生产的GS601型电子编码器进行现场编码。
编码时将编码器的红色夹子与探测器的“L+”端相连，黑色夹子与探测器的“L-”端相连，对于感温探测器需要设置以下内容： a) 地址值设定：1≤写入值≤127 b) 类型号设定：差定温：1（出厂默认值）定 温：2c) 灵敏度设定：本探测器灵敏度值设为“124”。
红外探测器如何正确操作
红外探测器如何正确操作红外探测器如何正确操作(一)防盗性能测试防区工作状态正常后，应根据设防的要求，用与防范相似的所有可能尺寸，形状的物体，用不同的速度、不同的方式遮挡探头的光轴，在报警现场用无线对讲机与控制中心联系，检验报警情况是否正常，同时要仔细留心报警主机上有没有闪动或不稳定状态。
以免给报警系统留下隐患。
我们口头上把这个过程称为发炮试验。
做发炮试验的目的就是要测试防区能否具有正常报警的能力，测试防区防护的范围是否能达到预定的要求，是否存在防护死区。
(二)受光器光轴调整第一步：按照"投光器光轴调整"一样的方法对受光器的光轴进行初步调整。
此时受光器上红色警戒指示灯熄灭，绿色指示灯长亮，而且无闪烁现象，表示套头光轴重合正常，投光器、受光器功能正常。
第二步：受光器上有两个小孔，上面分别标有"+"和"-"，用于测试受光器所感受的红外线强度，其值用电压来表示，称为感光电压。
将万用表的测试表笔(红"+"、黑"-")插入测量受光器的感光电压。
反复调整镜片系统使感光电压值达到最大值。
这样探头的工作状态达到了最佳状态。
注意事项：四光束探测器有两组光学系统，需要分别遮住受光器的上、下镜片，调整至上、下感光电压值一致为止。
较古老的四光束探测器两组光学系统是分开调节，由于涉及到发射器和接受器两个探头共四个光学系统的相对应关系，调节起来相当困难，需要特别仔细调节，处理不当就会出现误报或者防护死区。
ABF四光束探测器已把两个部分整合为一体调节，工程施工容易多了。
(三)与防盗主机的链接探头设定后，将防拆开关接入防区输入回路中，联线完毕，盖上探头的外壳，拧紧紧固螺丝。
要求在防盗主机上该防区警示灯无闪烁、不点亮，防区无报警指示输出。
表示整个防区设置正常。
否则，要对线路进行检查，对探头进行重新调试，重新对防区状态进行确定。
(四)遮光时间调整在受光器上设有遮光时间调节钮，一般探头的遮光时间在50m/s ~ 500m/s间可调，探头在出厂时，工厂里将探头的遮光时间调节到一个标准位置上，在通常情况下，这个位置是一种比较适中的状态，都考虑了环境情况和探头自身的特点，所以没有特殊的原因，也无须调节遮光时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计；
l 自动温度补偿，产品能够自适应环境温度，始终保持灵敏度稳定；解决了
一般探测器在高温下，探测距离明显缩短的问题；
l 纯无线结构，电源全内置，无线电传送信号，安装极为方便；
l 电池欠压报警功能，电池用尽前提醒用户及时更换电池；
l 智能省电管理，延长电池使用寿命。
三、技术参数
工作电源：3V(1.5伏7号碱性电池两节),连续工作1年以上；
四、安装
1.探测的设置：打开探测器上盖，通过探测器PCB板上的J3跳线器设定探测器 工作模式。 灵敏度： F跳针: 插后红外感应距离最远，达10米； M跳针: 插后红外感应距离中档，为8米； F M全不插：红外感应距离最近，为5米； 省电模式： I跳针: 插后为进入智能省电工作模式，
二、特点
图1Βιβλιοθήκη l 抗强电磁、强光、温度波动、热风、小宠物干扰，并有消除多种误报的设
工作电流: 静态小于30uA 报警小于20mA；
上电自检: 1～2分钟；
无线参数:频率315MHZ；
如果连续两次报警后，再有人活动将 不再进入报警状态，直到连续2分钟无 人活动才再次进入可报警状态。 2.探测器通电： 按照电池仓极性标识，将两节7号电 池装入。装好后，盖上上盖，上紧 固定螺钉。 3.探测器的安装 1.安装位置：墙面或墙角安装，高度距 地面1.8米-2.4米；
IRW-601 无线广角红外探测器
工作模式： 两次报警间隔为6秒； 探测角度： 100度；
产品使用说明书
版本：V1.0
灵 敏 度：跳线调节(远:10m、中:8m、近:5m三级)； 工作温度:-5℃至55℃；
（超强防误报、防宠物、探测距离和智能省电可设置）
保存温度:-25℃至65℃；
【 】安装、使用产品前，请阅读安装使用说明书。请妥善保管好本说明书， 以便日后能随时查阅。
紧固螺钉
2.安装方法（见图2）： l 将安装支架用两个膨胀螺钉固定在墙面；
安装支架 图2
第1页共2页
l 将调节旋转球压入支架； l 将探测器扣上旋转球上的卡条。 3.安装指导及注意事项：
注意：
l l l
注意： l 勿跌落、撞击探测器，以免损伤内部电路； l 勿触摸传感器或镜片以免脏污引起灵敏度降低； l 应定期对探测器做步行测试； l 同一防护区内不能安装 2 只以上的探测器； l 重新安装电池或改动跳线短路器后，须初始化约 2 分钟； l 初始化时一定要保持探测区内无活动干扰约 2 分钟后，再进行实验。
六、特别注释
没有经过相关责任人的特许而擅自对该产品进行
变更或修改将令用户丧失对该产品的合法保障权益。
图3
第2页共2页
五、测试
1.通电：通电后指示灯闪烁一次开始初始化（此时 探测区内不要有人活动）；十几秒后闪烁 两次，此时初始化完成。
2. 一般行走测试：通电无干扰 2 分钟后(此时进入 稳定工作状态)，进行穿越防区测试，保证每次有 效报警，如有漏报说明安装高度角度有误，要进行 调整。有宠物时，进行宠物活动测试，保证宠物不 会触发报警，如有误报说明安装高度角度有误，要 进行调整。报警延时，是智能芯片在判断去除干扰 信号，属正常现象。
搞电磁干扰:>30V\M； 抗白光干扰:>6500LUX； 外形尺寸：105mm×60mm×34mm（见图1）。
一、概述
本品是一种综合多项先进技术的高科技 智能探测器，结合了原装进口的防误报红外 探测专用芯片、高精密的红外探测装置设计 而成，具有智能的模糊逻辑处理技术和复杂 的分析算法，能有效分辨干扰信号和人体移 动信号的区别，并有消除多种误报的设计， 是一款优良的家用、商用的红外探测器。
