• 2、船舶吃水差的调整
• • • • • • • • • • • •
三、船舶强度计算 （一）集装箱船舶的强度 1、剪切强度 2、横向强度 3、扭转强度 4、局部强度 （1）单位面积的安全负荷 （2）集装箱堆积负荷 5、纵向强度 （1）船舶结构对纵向强度的影响 （2）集装箱积载对纵向强度的影响 （3）校核纵向强度
• b、通过吃水差和船舶的漂心位置计算船舶 的首尾吃水 • dF＝T(dm+ L- LCF)/L • dA＝dm T(LCF/L) • c、首尾吃水的近似计算 • 首尾吃水值的计算还可通过下面的近似公 式求得：
d Td ( mL L C F )/L F d d T (L C F/ L ) A m
• 六、满足中途卸货港装卸集装箱的要求 • 船舶配载工作应注重中途卸货港卸载集装 箱的合理积载，使船舶尽量缩短中途港装 卸作业时间，提高船舶的营运经济效益。 • 七、符合集装箱码头堆场取箱规则 • 集装箱码头堆场由于所使用的机械、条件 不同，有其各自的堆、取箱规则。 • 八、符合集装箱码头单船作业计划要求
• 航次总储备量G 1.固定储备量G1 • 主要包括：粮食、供应品、船员及其行李、 船用备品，变化较小。 2.可变储备量G2 • 主要包括有燃料、淡水； • 补给方案： • ①始发港一次性补足；②中途港添加。 ·航行储备时间：一般沿海及近洋航线取3天， 远洋航线取5-7天
船舶常数 • 1.概念：营运后实际空船重量与新出厂时的 空船重量之差 • 2.船舶常数产生的原因 • ①定期修理和局部改装； • ②货舱内的积留残余货物、衬垫物及垃圾 等； • ③各液舱内的剩留污油、积水及污泥等； • ④舱库内的破损机件及废旧物料等； • ⑤船体附着海藻、贝壳等生物。
• 2、船舶的纵向强度要求 • （1）合理积载 • 为了满足船舶纵向强度的要求，在集装箱 配载时，应注意以下两点： • A、在起始港集装箱预配时，应尽量在近 船中附近的BAY位中多配些较重的集装箱。 • B、对于卸箱量较大，装箱量较小的挂靠 港，不宜在近船中附近的BAY位中安排箱 位，以防在中途港卸货后，船舶出现船中 空舱现象。 • （2）压载水的调整
船舶及集装箱必备知识图解上讲解
6．滚装船 （Roll on/Roll off Ship）
主要用来运送汽车和集装箱。
这种船本身无须装卸设备，一般在船侧或船的首、 尾有开口斜坡连接码头，装卸货物时，或者是汽 车，或者是集装箱（装在拖车上的）直接开进或 开出船舱。 这种船的优点是不依赖码头上的装卸设备，装卸 速度快，可加速船舶周转。
3．冷藏船（Refrigerated Ship）
是专门用于装载冷冻易腐货物的船舶。
船上设有冷藏系统，能调节多种温度以适 应各舱货物对不同温度的需要。
运送保鲜蔬菜和易腐货物的货船。它大多以定期班轮方式 营运，航速可达每小时20～22公里。为防止运输货物被压 坏，常常设置多层甲板，且具有良好的阻热和保湿功能。 依冷藏形式的不同，冷藏船又分为冷藏舱船和冷藏集装箱 船。前者的货舱做成冷藏舱， 舱壁有良好的隔热功能， 货物以托盘或篓筐形式置于舱内。后者的货物装于集装箱 中，集装箱有两种，一种为内藏式冷藏箱，自带冷冻机； 另一种为离合式冷藏箱，不带冷冻机，通过船上冷冻机将 低温冷空气注入集装箱内。
滚装船，又称滚上滚下船（Roll on/Roll off Ship） 滚装船主要用来运送汽车和集装箱。这种船本身无须装卸设备，一般在船侧 或船的首、尾有开口斜坡连接码头，装卸货物时，或者是汽车，或者是集装 箱（装在拖车上的）直接开进或开出船舱。这种船的优点是不依赖码头上的 装卸设备，装卸速度快，可加速船舶周转。 门运载滚动车辆的运输船，如运载各种汽车、装满集装箱或货物的卡车和挂 车等。 滚装船以装满集装箱或货物的车辆为运输单元。装载时，汽车及由牵引车辆 拖带的挂车通过跳板开进舱内。到达目的港后，车辆可直接开往收货单位。 滚装船的装卸效率很高，每小时可达1000~2000吨，而且实现了从发货单位到 收货单位的"门－门"直接运输，减少了运输过程中的货损和差错。此外，船 与岸都不需起重设备，即使港口设备条件很差，滚装船也能高效率装卸。因 此，滚装船成为迅速发展的新船型。 滚装船是在汽车轮渡的基础上发展演变而来的。造型特殊，上甲板没有舱口， 也没有起重设备。车辆通过船上的首门、尾门或舷门的跳板开进开出。航行 时，折叠式的尾跳板矗立在船尾，驾驶台等上层建筑设置在船尾部或船首部。 因为滚装船运载的车辆会排出有害气体，所以滚装船对通风的要求较高，在 上甲板设有很多通风筒。 滚装船船体结构的特点是甲板层数多，一般有2~6层。为使车辆在舱内通行无 阻，货舱内不设横舱壁，舱内支柱也很少，因此，滚装船的结构强度和抗沉 性较差。 世界上第一艘滚装船"彗星"号，是美国于1958年建造的。直到1966年，丹麦 才建成了北欧第一艘滚装船"苏墨赛特"号。由于北欧地区海岸的潮差较小， 公路运输网稠密，利用滚装船可构成海上运输和公路运输的集成运输系统， 所以滚装船在北欧迅速发展，20世纪末约占全世界滚装船运输总量的一半。
海运船舶及集装箱基础知识
23
国际标准化组织对集装箱的定义： 能长期的反复使用，具有足够的强度 途中转运不用移动箱内货物可以直接换装 可进行快速装卸，并可从一种运输工具直 接地换装到另一种运输工具 便于货物的装满和卸空 具有1m³ 35.32ft³ 具有1m³（35.32ft³）以上的内容积
24
常见集装箱分类
干货集装箱（Dry 干货集装箱（Dry Cargo Container) 散货集装箱（Bulk 散货集装箱（Bulk Container) 冷藏集装箱（Reefer 冷藏集装箱（Reefer Container) 开顶集装箱（Open 开顶集装箱（Open Top Container) 框架集装箱（Flat 框架集装箱（Flat Rack/Platform Container) 油罐集装箱（Tank 油罐集装箱（Tank Container)
16
17
18
7．载驳船（Barge Carrier） 载驳船（ Carrier）
又称子母船。是指在大船上搭载驳船，驳 船内装载货物的船舶。 载驳船的主要优点是不受港口水深限制， 不需要占用码头泊位，装卸货物均在锚地 进行，装卸效率高。 目前较常用的载驳船主要有拉希型（Lighter 目前较常用的载驳船主要有拉希型（Lighter Aboard Ship，缩写为LASH）和西比型 Ship，缩写为LASH）和西比型 （Seabee）两种。 Seabee）两种。
44
45
MGW = Max Gross Weight 最大允许箱货总重，此栏有的柜标为MAX 最大允许箱货总重，此栏有的柜标为MAX GROSS、 WT、 GROSS、G. WT、Max Weight TARE：箱子自重 TARE：箱子自重 NET：净重 NET：净重 柜子强度能承托的最大货物重量
国际标准化组织对集装箱的定义： 能长期的反复使用，具有足够的强度 途中转运不用移动箱内货物可以直接换装 可进行快速装卸，并可从一种运输工具直 接地换装到另一种运输工具 便于货物的装满和卸空 具有1m³ 35.32ft³ 具有1m³（35.32ft³）以上的内容积
24
常见集装箱分类
干货集装箱（Dry 干货集装箱（Dry Cargo Container) 散货集装箱（Bulk 散货集装箱（Bulk Container) 冷藏集装箱（Reefer 冷藏集装箱（Reefer Container) 开顶集装箱（Open 开顶集装箱（Open Top Container) 框架集装箱（Flat 框架集装箱（Flat Rack/Platform Container) 油罐集装箱（Tank 油罐集装箱（Tank Container)
16
17
18
7．载驳船（Barge Carrier） 载驳船（ Carrier）
又称子母船。是指在大船上搭载驳船，驳 船内装载货物的船舶。 载驳船的主要优点是不受港口水深限制， 不需要占用码头泊位，装卸货物均在锚地 进行，装卸效率高。 目前较常用的载驳船主要有拉希型（Lighter 目前较常用的载驳船主要有拉希型（Lighter Aboard Ship，缩写为LASH）和西比型 Ship，缩写为LASH）和西比型 （Seabee）两种。 Seabee）两种。
44
45
MGW = Max Gross Weight 最大允许箱货总重，此栏有的柜标为MAX 最大允许箱货总重，此栏有的柜标为MAX GROSS、 WT、 GROSS、G. WT、Max Weight TARE：箱子自重 TARE：箱子自重 NET：净重 NET：净重 柜子强度能承托的最大货物重量
集装箱运输基本知识.ppt
是指由货方负责装箱和计数，填写装箱单， 并加封志的集装箱货物，通常只有一个发 货人和一个收货人。
37
不知条款
Said to contain, S.T.C;
Shipper’s load and count and seal, S.L.&C&tainer （cargo）load, LCL） 是指由承运人的集装箱货运站负责装箱 和计数，填写装箱单，并加封志的集装箱 货物，通常每一票货物的数量较少，因此 装载拼箱货的集装箱内的货物会涉及多个 发货人和多个收货人。
主要内容
集装箱运输的优越性 集装箱的定义及标准化 集装箱的类型 集装箱船 集装箱标志 集装箱货物的交接
1
一、集装箱运输的优越性
提高装卸效率，缓解港口拥挤现状 节省包装材料，减少货损货差 缩短货物的在途时间，加快车船的周转 车船装卸作业机械化，节省劳动强度
2
全国港口集装箱吞吐量前10名
13
通用干货集装箱 又称杂货集装箱。最具代表性而 且数量最多的箱型。无需控制温度， 通常为封闭式的，在一端或侧面设 有箱门。
14
集装箱示意图
15
20’标准集装箱
16
20’侧开门集装箱
17
20’侧开双门集装箱
18
20'全侧开门集装箱
19
开顶散货集装箱
20
冷藏集装箱
21
22
23
24
30
第一组标记
箱主代码：集装箱所有者的代码，它由4位 拉丁文字母表示；前3位由箱主自己规定， 并向国际集装箱局登记；第4位字母为U， 表示海运集装箱代号。
例如：中国远洋运输（集团）公司的箱主代 码为COSU
31
顺序号： 为集装箱编号，按照国家标准
37
不知条款
Said to contain, S.T.C;
Shipper’s load and count and seal, S.L.&C&tainer （cargo）load, LCL） 是指由承运人的集装箱货运站负责装箱 和计数，填写装箱单，并加封志的集装箱 货物，通常每一票货物的数量较少，因此 装载拼箱货的集装箱内的货物会涉及多个 发货人和多个收货人。
主要内容
集装箱运输的优越性 集装箱的定义及标准化 集装箱的类型 集装箱船 集装箱标志 集装箱货物的交接
1
一、集装箱运输的优越性
提高装卸效率，缓解港口拥挤现状 节省包装材料，减少货损货差 缩短货物的在途时间，加快车船的周转 车船装卸作业机械化，节省劳动强度
2
全国港口集装箱吞吐量前10名
13
通用干货集装箱 又称杂货集装箱。最具代表性而 且数量最多的箱型。无需控制温度， 通常为封闭式的，在一端或侧面设 有箱门。
14
集装箱示意图
15
20’标准集装箱
16
20’侧开门集装箱
17
20’侧开双门集装箱
18
20'全侧开门集装箱
19
开顶散货集装箱
20
冷藏集装箱
21
22
23
24
30
第一组标记
箱主代码：集装箱所有者的代码，它由4位 拉丁文字母表示；前3位由箱主自己规定， 并向国际集装箱局登记；第4位字母为U， 表示海运集装箱代号。
例如：中国远洋运输（集团）公司的箱主代 码为COSU
31
顺序号： 为集装箱编号，按照国家标准
船舶海运及集装箱相关知识[资料]
![船舶海运及集装箱相关知识[资料]](https://img.taocdn.com/s3/m/675675edfbb069dc5022aaea998fcc22bcd1431e.png)

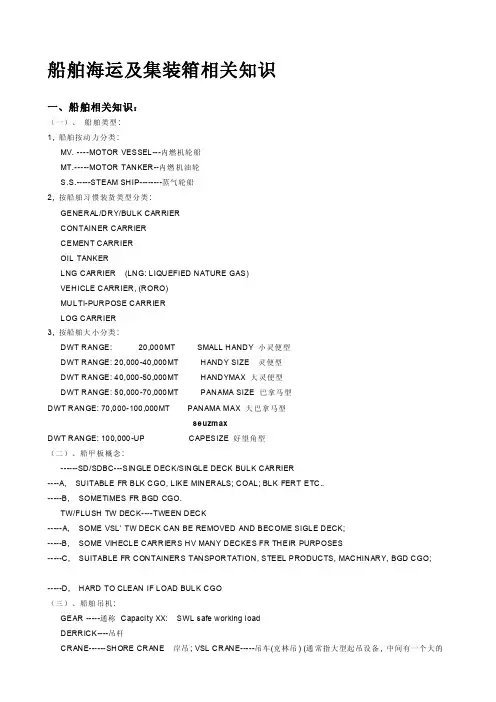

船舶海运及集装箱相关知识一、船舶相关知识：（一）、船舶类型:1, 船舶按动力分类:MV. ----MOTOR VESSEL---内燃机轮船MT.-----MOTOR TANKER--内燃机油轮S.S.-----STEAM SHIP--------蒸气轮船2, 按船舶习惯装货类型分类:GENERAL/DRY/BULK CARRIERCONTAINER CARRIERCEMENT CARRIEROIL TANKERLNG CARRIER(LNG: LIQUEFIED NATURE GAS)VEHICLE CARRIER, (RORO)MULTI-PURPOSE CARRIERLOG CARRIER3, 按船舶大小分类:DWT RANGE: 20,000MT SMALL HANDY 小灵便型DWT RANGE: 20,000-40,000MT HANDY SIZE 灵便型DWT RANGE: 40,000-50,000MT HANDYMAX 大灵便型DWT RANGE: 50,000-70,000MT PANAMA SIZE 巴拿马型DWT RANGE: 70,000-100,000MT PANAMA MAX 大巴拿马型seuzmaxDWT RANGE: 100,000-UP CAPESIZE 好望角型（二）、船甲板概念:------SD/SDBC---SINGLE DECK/SINGLE DECK BULK CARRIER----A, SUITABLE FR BLK CGO, LIKE MINERALS; COAL; BLK FERT ETC..-----B, SOMETIMES FR BGD CGO.TW/FLUSH TW DECK----TWEEN DECK-----A, SOME VSL’ TW DECK CAN BE REMOVED AND BECOME SIGLE DECK;-----B, SOME VIHECLE CARRIERS HV MANY DECKES FR THEIR PURPOSES-----C, SUITABLE FR CONTAINERS TANSPOR TATION, STEEL PRODUCTS, MACHINARY, BGD CGO;-----D, HARD TO CLEAN IF LOAD BULK CGO（三）、船舶吊机:GEAR -----通称Capacity XX: SWL safe working loadDERRICK----吊杆CRANE------SHORE CRANE 岸吊; VSL CRANE-----吊车(克林吊) (通常指大型起吊设备, 中间有一个大的转动盘)SELF-DISCHG HOPPERS/CONVEYORS------HOPPERS 是挂在船舱边的一种自卸设备;-----CONVEYORS 是指传送带（四）, 船舶其它描述及其含义:VSL’S FLAG---船旗(主要是政治上的和船、货安全的原因需要注明，另外对港口和保险费用也有影响)CALL SIGN---呼号（呼号是为了在通信联络中用以识别通信对象而设置的。
