桥式整流电路原理

桥式整流电路的工作原理简述

桥式整流电路的工作原理简述1. 什么是桥式整流电路？嘿，朋友们，今天我们来聊聊桥式整流电路。

这听起来可能有点复杂，但放心，咱们把它说得简单明了！首先，什么是整流电路呢？它就是把交流电（AC）转变成直流电（DC）的电路。

想象一下，你在晚上回家，发现手机没电了，急得像热锅上的蚂蚁。

这时候你需要的就是直流电，才能把手机充上电，对吧？而桥式整流电路就像你的“救星”，能把你家插座里的交流电变成你所需要的直流电。

2. 桥式整流电路的构成2.1 整流桥的构造桥式整流电路可不是一个简单的电线和电池，它里面有几个关键角色。

首先是四个二极管，别看它们个头小，作用可大着呢！这四个二极管排成一个“桥”的形状，正好可以把交流电的正负半周期都利用起来。

简单来说，这就像四个好兄弟，轮流出马，把电流引导到正确的方向。

2.2 工作原理那么，这些二极管是怎么工作的呢？当交流电进入整流电路时，电流会有两个半周期。

正半周期的时候，两个二极管“开门”欢迎电流，另两个“关门”在一旁休息；到了负半周期，情况刚好相反，另外两个二极管“开门”进来，前两个“关门”去喝茶。

这样一来，整流电路就能把电流不断地引导成一个方向，让你轻松得到稳定的直流电。

3. 优点和应用3.1 桥式整流的优势说到桥式整流电路的优点，哎呀，那可真是说不完！首先，它比其他整流方式更高效，因为它能利用交流电的全部周期，不浪费一丝电流。

其次，它输出的直流电波形比较平滑，这样你用电器的时候，就不会出现电压波动的情况，像坐过山车一样刺激。

3.2 生活中的应用而且，桥式整流电路可不是只存在于实验室里，它在我们生活中可是无处不在。

比如说，手机充电器、电脑电源，甚至是家里的小电器，基本都离不开它。

想象一下，你每天都在用的电器，居然有一个这么聪明的电路在背后默默工作，真是太酷了吧！所以，今后你再给手机充电的时候，可别忘了这位“无名英雄”。

4. 结束语总之，桥式整流电路虽然名字听起来很高大上，但它的工作原理其实就是这么简单易懂。

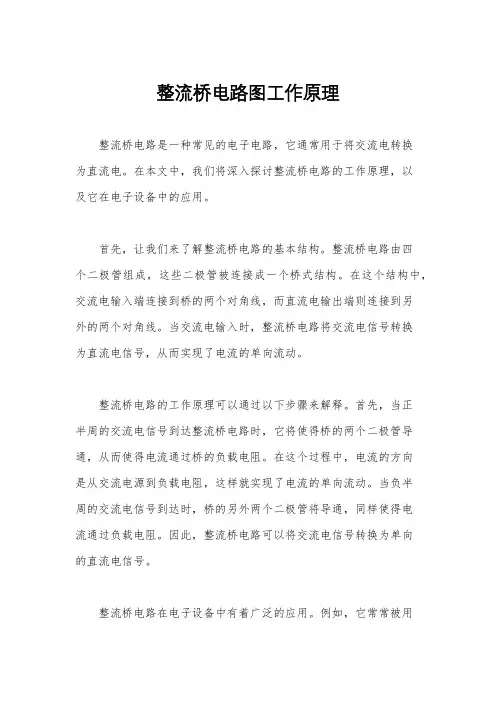

整流桥电路图工作原理

整流桥电路图工作原理整流桥电路是一种常见的电子电路，它通常用于将交流电转换为直流电。

在本文中，我们将深入探讨整流桥电路的工作原理，以及它在电子设备中的应用。

首先，让我们来了解整流桥电路的基本结构。

整流桥电路由四个二极管组成，这些二极管被连接成一个桥式结构。

在这个结构中，交流电输入端连接到桥的两个对角线，而直流电输出端则连接到另外的两个对角线。

当交流电输入时，整流桥电路将交流电信号转换为直流电信号，从而实现了电流的单向流动。

整流桥电路的工作原理可以通过以下步骤来解释。

首先，当正半周的交流电信号到达整流桥电路时，它将使得桥的两个二极管导通，从而使得电流通过桥的负载电阻。

在这个过程中，电流的方向是从交流电源到负载电阻，这样就实现了电流的单向流动。

当负半周的交流电信号到达时，桥的另外两个二极管将导通，同样使得电流通过负载电阻。

因此，整流桥电路可以将交流电信号转换为单向的直流电信号。

整流桥电路在电子设备中有着广泛的应用。

例如，它常常被用于直流电源的供电部分。

在这种情况下，交流电信号首先经过整流桥电路转换为直流电信号，然后再经过滤波电路进行滤波处理，最终得到稳定的直流电源。

此外，整流桥电路还可以用于电动机的控制电路中，以及各种类型的电子设备中的电源管理部分。

总之，整流桥电路是一种常见且重要的电子电路，它可以将交流电转换为直流电，并在各种电子设备中发挥着重要的作用。

通过本文的介绍，相信读者对整流桥电路的工作原理有了更深入的了解，也能更好地理解它在实际应用中的重要性。

桥式整流电路的原理

桥式整流电路的原理桥式整流电路是一种常用的电子电路，它可以将交流电转换为直流电。

在很多电子设备中都会用到桥式整流电路，比如电源适配器、电视机、音响等。

那么，桥式整流电路是如何工作的呢？接下来，我们将详细介绍桥式整流电路的原理。

首先，我们来看一下桥式整流电路的基本结构。

桥式整流电路由四个二极管组成，它们被连接成一个桥形结构，其中两个二极管连接在交流电源的正负极上，另外两个二极管连接在负负极上。

这种连接方式可以使得电流在两个方向上都能通过负载，从而实现了对交流电的整流。

当交流电源施加在桥式整流电路上时，当交流电源的正极电压高于负极电压时，D1和D3导通，D2和D4截止，电流通过负载方向为从左到右；当交流电源的正极电压低于负极电压时，D2和D4导通，D1和D3截止，电流通过负载方向为从右到左。

通过这样的方式，桥式整流电路可以将交流电转换为直流电。

在桥式整流电路中，二极管的导通和截止是根据电压的极性来控制的，当电压为正值时，与正极相连的二极管导通，与负极相连的二极管截止；当电压为负值时，与负极相连的二极管导通，与正极相连的二极管截止。

因此，桥式整流电路可以实现对交流电的全波整流，从而得到稳定的直流电输出。

除了基本的桥式整流电路外，还可以通过在桥式整流电路中加入滤波电容和稳压电路来得到更稳定的直流电输出。

滤波电容可以平滑直流电输出的波形，稳压电路可以保持输出电压的稳定性。

这些附加元件的加入可以提高桥式整流电路的性能，使得它在实际应用中更加可靠。

总之，桥式整流电路通过四个二极管的桥形连接，可以将交流电转换为直流电。

它的工作原理简单明了，而且在实际应用中具有广泛的用途。

希望通过本文的介绍，您对桥式整流电路的原理有了更深入的了解。

桥式整流电路计算

桥式整流电路计算桥式整流电路的基本原理是，通过对输入的交流电进行相位变换和反向导通来实现整流功能。

其中，两个二极管D1和D2组成一个半波整流电路，另外两个二极管D3和D4则组成另一个半波整流电路。

当输入的交流电为正半周时，D1和D4导通，电流从D1流向负载电阻；当输入的交流电为负半周时，D2和D3导通，电流从D3流向负载电阻。

通过这样的交替导通，可以实现整流功能。

在计算桥式整流电路时，需要考虑以下几个关键参数：交流输入电压Vp（峰值电压）、二极管的正向导通压降Vf、负载电阻大小Rl以及二极管的最大正向电流If(max)。

首先，我们来计算桥式整流电路的输出电压。

对于一个半波整流电路，输出电压可以表示为：Vo=Vp-2VfVo=2(Vp-2Vf)接下来，我们来计算桥式整流电路的输出电流。

由欧姆定律可知，输出电流可以表示为：Io=Vo/Rl最后，我们来计算二极管的最大正向电流If(max)。

在实际应用中，为了保证二极管工作的安全和可靠，应选择二极管的额定正向电流If(rated)大于或等于输出电流Io。

通常，额定正向电流If(rated)是二极管的最大耗散功率Pd和最大正向电压Vf(max)的比值，即：If(rated) = Pd / Vf(max)通过以上计算，我们可以得到桥式整流电路的输出电压Vo、输出电流Io和二极管的额定正向电流If(rated)。

需要注意的是，由于二极管在正向导通时有一定的正向压降，因此在实际应用中还需要考虑二极管的反向峰值电压Vr(max)，以确保二极管在反向电压不会超过Vr(max)。

一般情况下，选择二极管的额定反向电压Vr(rated)大于或等于输入交流电压的峰值电压Vp，可以保证二极管在任何时候都不会受到过大的反向电压。

总结起来，桥式整流电路的计算主要包括计算输出电压Vo、输出电流Io、二极管的额定正向电流If(rated)和额定反向电压Vr(rated)。

根据实际应用的需求，选择合适的二极管和负载电阻，以达到期望的整流效果和功率输出。

桥式整流电路工作原理

桥式整流电路工作原理
桥式整流电路是一种常用的电路结构，用于将交流电转换为直流电。

它由四个二极管和一个负载组成。

工作原理如下：
1. 基本电路：首先，将交流电源连接到桥式整流电路的输入端。

交流电源的正负端与桥式整流电路的两个对角线上的连接点相连接，形成交流电的输入接点，而另外两个对角线上的连接点则作为直流电的输出接点。

2. 正半周：当交流电压为正半周期时，输入电流流经二极管1
和二极管4，然后通过负载，最后回到交流电源。

3. 负半周：当交流电压为负半周期时，输入电流流经二极管2
和二极管3，然后通过负载，最后回到交流电源。

4. 筛选：在交流电压为正半周期时，二极管1导通，而二极管4截止。

反之，当交流电压为负半周期时，二极管2导通，而
二极管3截止。

这样，可以通过筛选作用将交流电转换成了只包含正半周期或负半周期的电流。

5. 整流：最后，在负载的作用下，只有正半周期或负半周期的电流通过，并且流向负载的方向一致。

而对于相反的半周期，电流则无法通过。

通过以上的工作原理，桥式整流电路能够将交流电转换为负载
所需的直流电。

这种电路结构简单，效率高，广泛应用于电源供应等领域。

桥式整流电路图及工作原理介绍

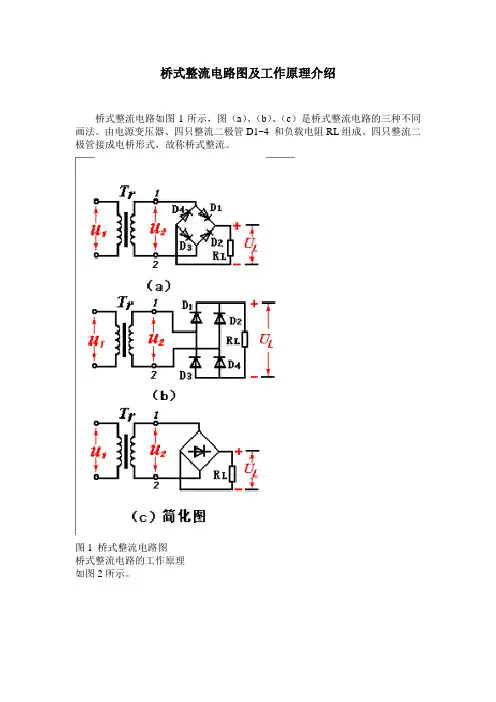

桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

桥式整流电路实验报告

桥式整流电路实验报告桥式整流电路实验报告引言电力是现代社会不可或缺的能源之一，而交流电作为电力传输的主要形式，需要通过整流来转换为直流电才能被电子设备所利用。

桥式整流电路作为一种常用的整流电路，具有简单、高效的特点，被广泛应用于各种电子设备中。

本实验旨在通过搭建桥式整流电路，探究其工作原理及性能。

一、实验原理桥式整流电路由四个二极管和一个负载组成，其工作原理基于二极管的导通特性。

当输入交流电源的正半周时，D1和D4导通，电流经过负载流向正极；而在负半周时，D2和D3导通，电流经过负载流向负极。

通过这种方式，交流电被转换为直流电。

二、实验材料与方法1. 实验材料：- 电源：提供交流电源，频率为50Hz；- 二极管：四个二极管，型号为1N4007；- 负载：使用电阻作为负载；- 电压表：测量电路中的电压。

2. 实验方法：- 搭建桥式整流电路：将四个二极管和负载按照桥式整流电路的连接方式进行连接；- 接通电源：将交流电源连接到桥式整流电路的输入端；- 测量电压：使用电压表测量负载两端的电压，并记录数据；- 分析数据：根据测量数据，分析桥式整流电路的性能。

三、实验结果与分析在搭建桥式整流电路并接通电源后，我们进行了多次测量，并记录了负载两端的电压数据。

通过对数据的分析，我们得出了以下结论：1. 效率高：相比于单相半波整流电路，桥式整流电路的效率更高。

这是因为桥式整流电路在每个半周都能够利用到输入交流电源的电能，减少了能量的浪费。

2. 输出直流电稳定：桥式整流电路可以将交流电转换为直流电，并且输出电压相对稳定。

这是因为桥式整流电路通过四个二极管的交替导通，使得输出电流的波形更加平滑。

3. 输出电压波动较小：通过对负载两端电压的测量，我们发现桥式整流电路的输出电压波动较小。

这是因为桥式整流电路在每个半周都能够进行整流，减少了电压的波动。

四、实验应用与展望桥式整流电路作为一种常见的整流电路，被广泛应用于各种电子设备中。

三相桥式全波整流电路原理

三相桥式全波整流电路原理引言：在电力系统中，交流电是主要的电力传输方式。

然而，很多电子设备需要直流电来运行，因此需要将交流电转换为直流电。

全波整流电路是一种常见的电路设计，它可以将交流电转换为平滑的直流电。

本文将介绍三相桥式全波整流电路的原理及其工作原理。

一、三相交流电输入三相交流电是指由三个相位相差120度的正弦波组成的电力系统。

在三相桥式全波整流电路中，三相交流电作为输入信号。

交流电的频率通常为50Hz或60Hz。

二、整流器桥整流器桥是三相桥式全波整流电路的核心组件。

它由四个二极管组成，排列成一个桥形。

在三相桥式全波整流电路中，二极管的导通状态由输入交流电的正负半周期决定。

当输入交流电的正半周期时，两个对角线上的二极管导通，而另外两个二极管截止。

当输入交流电的负半周期时，另外两个对角线上的二极管导通，而另外两个二极管截止。

通过这种方式，整流器桥可以将输入交流电转换为直流电。

三、电容滤波器在整流器桥输出的直流电中，仍然存在一些交流成分，这是由于整流器桥的工作原理造成的。

为了减小这些交流成分，需要使用电容滤波器。

电容滤波器由一个电容器和一个负载电阻组成。

电容器通过存储电荷的方式，将交流成分短路到地，并将纯直流信号传递到负载电阻上。

四、负载电阻负载电阻是三相桥式全波整流电路的输出负载。

它是通过将直流电连接到负载电阻上来实现电能转换。

负载电阻的阻值决定了电路的输出电压。

五、工作原理当三相交流电输入到整流器桥时，根据输入信号的正负半周期，整流器桥中的二极管会相应地导通或截止。

导通的二极管允许电流流过，而截止的二极管会阻止电流流过。

在正半周期中，对角线上的二极管导通，而另外两个二极管截止。

因此，交流电会经过导通的二极管流入电容滤波器，并将其转换为直流电。

在负半周期中，另外两个对角线上的二极管导通，而另外两个二极管截止。

这使得交流电的流向相反。

通过这种方式，整流器桥可以实现对输入交流电的全波整流。

经过电容滤波器的处理，输出电压的纹波会减小到很小的程度，从而得到平滑的直流电。

关于桥式整流电路原理

关于桥式整流电路原理桥式整流电路是一种将交流电转换为直流电的电路，其原理如下：
1.桥式整流电路的基本结构
桥式整流电路主要由四个二极管和两个电容组成。

四个二极管分别连接在交流电源的两端，形成一座“桥”。

两个电容分别连接在桥的两端，用于储存电能并平滑输出直流电。

2.工作原理
当交流电源正半周时，电流通过二极管D1和D2流向负载，同时电容C1和C2充电。

当交流电源负半周时，电流通过二极管D3和D4流向负载，同时电容C1和C2放电。

由于四个二极管的交替导通，使得负载上得到的电流是连续的直流电。

3.整流效果
桥式整流电路可以将正负半周的交流电转换为单向的直流电，实现整流效果。

输出电压的极性可以通过改变二极管的连接方式来改变。

4.滤波效果
在桥式整流电路中，两个电容C1和C2起到了滤波的作用。

它们可以储存电能，并平滑输出直流电，使输出电压更加稳定。

电容的选择应考虑其耐压值和容量，以适应不同的应用需求。

5.应用领域
桥式整流电路因其简单、可靠、高效等优点被广泛应用于各种电子设备中，如电源、充电器、电子仪器等。

同时，它也是各种电力电子设备中的重要组成部分，如变频器、逆变器等。

综上所述，桥式整流电路的原理是通过四个二极管的交替导通和电容的滤波作用，将正负半周的交流电转换为单向的直流电，实现整流效果。

其优点在于简单、可靠、高效等，被广泛应用于各种电子设备和电力电子设备中。

单相桥式全控整流电路基本工作原理

单相桥式全控整流电路基本工作原理
1.脉冲触发控制器：在单相桥式全控整流电路中，采用脉冲触发控制器来对可控硅元件进行控制。

脉冲触发控制器通常是由脉冲发生器和触发电路组成，它可以产生一系列的脉冲信号，用于触发可控硅元件的导通。

2.控制信号生成：脉冲触发控制器根据需要调整输出电压的大小，生成对应的控制信号。

控制信号的频率一般高于输入电压的频率，一般在几十赫兹到几百赫兹之间。

3.触发可控硅元件：通过控制信号触发器，可控硅元件可以被控制导通。

在单相桥式全控整流电路中，有两个可控硅元件在正半周导通，另外两个在负半周导通，通过交替改变导通硅元件，可以实现对输入交流电压的整流。

4.交流电压的整流：当可控硅元件导通时，电流可以通过它们流入负载电阻，实现对交流电压的整流。

通过调整可控硅元件的导通角，可以控制电流的大小，从而实现对输出电压的调整。

5.滤波电路：由于可控硅元件导通时，电流是脉冲的，因此需要通过滤波电路将电流进行平滑处理，以获得平稳的直流电压。

滤波电路通常由电容和电感组成，能够滤去电流的脉动成分。

6.直流电压输出：经过滤波电路处理后，可以得到平稳的直流电压输出。

输出电压的大小取决于可控硅元件的导通角，可以通过调整控制信号的频率和宽度来控制导通角，从而实现对输出电压的调节。

总之，单相桥式全控整流电路利用可控硅元件的导通和关断，根据控制信号的调整，实现对输入交流电压的整流，并通过滤波电路获得所需的
直流输出电压。

这种电路结构简单、效果稳定，广泛应用于工业和家用电气设备中。

桥式整流滤波电路原理

桥式整流滤波电路原理
桥式整流滤波电路是一种常用的电路，用于将交流电信号转换为直流电信号，并通过滤波电路去除信号中的高频噪音。

其原理是通过四个二极管构成一个桥式整流电路，将交流电输入的两相信号分别连接到桥路的两个交流输入端，在输出端连接负载。

当输入信号的正半周时，D1和D3导通，D2和D4
截止，电流从交流输入端1流向输出端，得到正向整流输出。

当输入信号的负半周时，D2和D4导通，D1和D3截止，电
流从交流输入端2流向输出端，得到反向整流输出。

这样，桥式整流电路既能实现正向整流输出，也能实现反向整流输出。

为了进一步去除交流信号中的高频噪音，需要在桥式整流电路的输出端连接一个滤波电路。

滤波电路通常由电容器和电感器组成。

电容器能够将交流信号中的高频成分通过电容效应滤除，只留下直流信号。

而电感器则具有阻抗对高频信号具有较大的阻抗，从而能够进一步滤除高频噪音。

因此，在滤波电路中，电容器和电感器的串联能够有效去除交流信号中的高频噪音。

通过桥式整流滤波电路，我们可以将交流电信号转换为直流电信号，并去除其中的高频噪音，得到一个平稳的直流输出信号。

这种电路在电子设备中广泛应用，用于提供稳定的直流电源。

桥式整流电路工作原理Ppt完整版PPT

由u输单其2一出相输负个电桥出半变压式波周压平整形时器均流如：，值电下D2四：路图、只的所UDo二工示4=加0极作。.正管原向，理电一压个导负通载，组D成1，、其D中3加四反只向二电极压管截组止成。电桥电路。
K1合，K2合交AC流50V档直DC流50V档单u桥输2相式出负桥整电是半式流脉周整电平动时流路均的：电工值直D2路作流:I、o的原电=DU工理压4加o作！P/Rp正原tL向理=0电. 压导通， D1 、D3加反向电压截止。
直流 DC10V档
单输桥其整相出式输个桥是电整出周式脉流波期整动平电形的流的均路如输电直值工下出路流作图波:Io的电原所形= U工压理示如o作！。下P/Rp原图tL 理所=0示. ：
输桥单流二出式相过极电整桥二管压流式极承平电整管受均路流的值工电平最：作路均大原的电反Uo理工流向=0作：电P.p原压Itv=理：IL/2
u2负半周时电流通路
-
T
u11
A D4
u2
D1
D3
+
RL
u0
B
D2
+
_
单相桥式整流电路
+
4
+
220V u1
- V4
u2 3
V3
V1
1
V2
+
RL u O
+
+
2
-
u2负半周时：D2、D4加正向电压导通， D1 、D3加反向+电压截止。
其输出波形如下u图2 所示。
t
uo´´
t
io ´´
t
单相桥式整流电路输出波形及二极管上电压波形
+
4

桥式全波整流电路的工作原理

桥式全波整流电路的工作原理“哇，这电路好神奇啊！”我和小伙伴们围在一起，看着老师摆在桌上的桥式全波整流电路模型，心中充满了好奇。

你知道吗？桥式全波整流电路就像一个神奇的小魔法师。

它主要由四个二极管组成，就像四个勇敢的小卫士。

这四个二极管可厉害啦！它们的功能就是让电流只能朝着一个方向流动。

那它是怎么工作的呢？就好比我们在玩一个水流的游戏。

电流就像水流一样，一会儿从这边流过来，一会儿从那边流过来。

但是在桥式全波整流电路里，这四个二极管就像四个闸门，只让水流朝着一个方向走。

当电流从一个方向过来的时候，其中两个二极管打开，让电流通过。

当电流从另一个方向过来的时候，另外两个二极管就打开啦，同样让电流朝着一个方向流动。

这样一来，不管电流从哪个方向来，都能被整成一个方向的电流。

那这个神奇的桥式全波整流电路在我们生活中有啥用呢？有一次，我看到爸爸在修手机充电器。

我就好奇地问：“爸爸，这个充电器里面也有那个神奇的电路吗？”爸爸笑着说：“当然啦，手机充电器里就有桥式全波整流电路呢。

它可以把家里的交流电变成手机需要的直流电，这样手机才能充电呀。

”哇，原来这个小小的电路这么重要啊！就像一个默默奉献
的小英雄，在我们看不见的地方发挥着大作用。

我觉得桥式全波整流电路真的太神奇啦！它就像一个魔法盒子，把乱七八糟的电流变得整整齐齐。

以后我一定要好好学习，了解更多关于电路的知识。

桥式整流块工作原理

桥式整流块工作原理
桥式整流块是一种常用的整流电路，用于将交流信号转换为直流信号。

它由四个二极管组成，以形成一个桥状电路。

桥式整流块的工作原理如下：
1. 当输入交流信号的正半周来临时，D1和D3导通，而D2和
D4处于关闭状态。

这使得输入信号从D1流向D3，然后通过
输出负载。

2. 当输入交流信号的负半周来临时，D2和D4导通，而D1和
D3处于关闭状态。

这使得输入信号从D2流向D4，然后通过
输出负载。

由于桥式整流块在每个半周的两个相位中均有有效的正向通路，因此它能够从输入交流信号中提取更多的有效能量而不会造成浪费。

这使得桥式整流块的效率较高。

此外，桥式整流块的输出不受输入信号的极性影响。

无论输入信号的极性是如何，输出的直流信号始终具有相同的极性。

这使得桥式整流块更加灵活和适用于不同的应用场景。

总的来说，桥式整流块通过使用四个二极管构成一个桥状电路，能够将输入交流信号转换为输出直流信号。

它具有高效率和极性无关的特点，因此被广泛应用于各种电子设备和电路中。

单相半控桥式整流电路

单相半控桥式整流电路
单相半控桥式整流电路是一种常见的电路结构，广泛应用于各种电子设备中。

本文将从电路原理、工作特点、应用范围等方面进行详细介绍。

一、电路原理
单相半控桥式整流电路由四个二极管和两个可控硅构成，其中两个二极管为正向导通，两个二极管为反向截止。

两个可控硅可以通过控制电压来实现导通和截止，从而实现对电路的控制。

二、工作特点
1. 正半周
当输入电压为正半周时，可控硅1被触发，电流通过可控硅1和二极管D1，输出电压为正半周的正脉冲。

同时，可控硅2被阻止导通，二极管D2被反向截止，输出电压为0。

2. 负半周
当输入电压为负半周时，可控硅2被触发，电流通过可控硅2和二极管D2，输出电压为负半周的负脉冲。

同时，可控硅1被阻止导通，二极管D1被反向截止，输出电压为0。

3. 输出波形
通过控制可控硅的导通和截止，可以控制输出波形。

当可控硅1和可控硅2交替导通时，输出波形为全波整流的直流电压，可以用于各种电子设备的供电。

三、应用范围
单相半控桥式整流电路广泛应用于各种电子设备中，如电视机、电脑、音响、电动工具等。

它具有体积小、效率高、稳定性好等优点，可以满足各种电子设备的供电需求。

四、结论
单相半控桥式整流电路是一种常见的电路结构，具有广泛的应用范围。

通过控制可控硅的导通和截止，可以实现对电路的控制，满足各种电子设备的供电需求。

桥式整流电路原理桥式整流电路原理桥式整流电路是一种常见的电源转换电路，它可以将交流电转换成直流电。

在桥式整流电路中，四个二极管被连接成一个桥形结构，这个结构可以使得输入的交流信号经过整流之后输出直流信号。

一、桥式整流电路的基本原理1.1 交流信号的特点在交流信号中，正负半周的幅值相同，但是方向相反。

因此，在进行整流之前需要将交流信号转换为单向的直流信号。

1.2 桥式整流电路的组成桥式整流电路由四个二极管组成，这些二极管被连接成一个桥形结构。

其中两个二极管被连接到输入端口上，另外两个二极管被连接到输出端口上。

1.3 桥式整流电路的工作原理当输入端口接收到正半周期的信号时，D1和D3会导通，而D2和D4则会截止。

这时候输出端口上会输出一个正向脉冲。

当输入端口接收到负半周期的信号时，D2和D4会导通，而D1和D3则会截止。

这时候输出端口上会输出一个反向脉冲。

通过这种方式，桥式整流电路可以将交流信号转换为单向的直流信号。

二、桥式整流电路的特点2.1 高效性由于桥式整流电路中四个二极管都能够进行导通，因此它比单相半波整流电路和单相全波整流电路具有更高的效率。

2.2 稳定性桥式整流电路中的四个二极管被连接成一个桥形结构，因此它比其他类型的整流电路更加稳定。

2.3 适用范围广桥式整流电路可以适用于各种不同的应用场景，例如家庭用品、工业设备、汽车等。

三、桥式整流电路的应用3.1 家庭用品在家庭用品中，如充电器、小型变压器等设备中均采用了桥式整流电路。

3.2 工业设备在工业设备中，如机床控制系统、数控系统等设备中均采用了桥式整流电路。

3.3 汽车在汽车中，如发动机控制系统、车载音响系统等设备中均采用了桥式整流电路。

总结：综上所述，桥式整流电路是一种常见的电源转换电路，它可以将交流电转换成直流电。

桥式整流电路由四个二极管组成，这些二极管被连接成一个桥形结构。

通过桥式整流电路的工作原理，交流信号可以被转换为单向的直流信号。

(整理)桥式整流电路图及工作原理介绍

桥式整流电路图及工作原理介绍图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。

电容输出的二极管半波整流电路仿真演示通过上述分析可以得到半波整流电路的基本特点如下：（1）半波整流输出的是一个直流脉动电压。

单相桥式整流电路的工作原理

单相桥式整流电路的工作原理单相桥式整流电路由四个二极管组成，布置成一个桥形连接。

这四个二极管分别命名为D1、D2、D3和D4，它们的连接方式如下：D1的P端连接到交流电源，D1的N端连接到负载，而D2的N端连接到交流电源，D2的P端连接到负载。

在电路工作时，当交流电源的电压为正向时，D1的P端的电压高于D1的N端，此时D1是正向偏置的。

同时，D2的N端的电压低于D2的P 端，此时D2是反向偏置的。

而D3和D4则处于截止状态。

这种状态下，交流电会通过D1和D2流向负载，形成一个闭合的电路，负载上产生的电压相对于地电位是正向的。

这个过程叫做“正向半波整流”。

当交流电源的电压为负向时，D1的N端的电压高于D1的P端，此时D1是反向偏置的。

同时，D2的P端的电压低于D2的N端，此时D2是正向偏置的。

而D3和D4则处于截止状态。

这种状态下，交流电会通过D1和D2流向负载，形成一个闭合的电路，负载上产生的电压相对于地电位是负向的。

这个过程叫做“反向半波整流”。

通过上述的正向半波整流和反向半波整流的交替工作，单相桥式整流电路能够将输入的交流电转换为带有波动的直流电。

为了使得输出的电压更加平滑稳定，通常在单相桥式整流电路后面会连接一个滤波电容，用来滤除输出电压的脉动部分，使得输出更接近直流。

此外，在实际应用中，为了保护整流电路，通常会在输入电路处添加一个二极管，用于防止反向电流流入电源。

这个二极管通常被称为反向阻止二极管。

总结起来，单相桥式整流电路的工作原理是通过四个二极管的交替导通和截止，将输入的交流电转变为带有波动的直流电，并通过滤波电容使输出电压更加稳定。

这种电路在很多应用中，如电力电子设备和家用电器中，得到了广泛的应用。

三相桥式半控整流电路原理及仿真

三相桥式半控整流电路原理及仿真一、概述三相桥式半控整流电路是一种常见的电力电子器件，主要用于将交流电转换为直流电。

它由桥式整流器和半控制器组成，可用于各种应用领域，如变频调速、直流电源等。

本文将详细介绍三相桥式半控整流电路的原理及仿真。

二、桥式整流器原理桥式整流器是一种四个二极管构成的全波整流器，其原理如下：1. 当A相为正半周时，D1和D4导通，D2和D3截止；2. 当A相为负半周时，D2和D3导通，D1和D4截止；3. B相和C相同理可得。

因此，在一个周期内，桥式整流器可以实现对交流信号的全波整流，并输出一个带有纹波的直流信号。

三、半控制器原理半控制器是一种可控硅或晶闸管等元件构成的开关电路，其原理如下：1. 当输入信号为低电平时，开关处于关闭状态；2. 当输入信号为高电平时，在合适的条件下（如触发脉冲），开关处于导通状态。

因此，半控制器可以实现对输出电压的控制。

四、三相桥式半控整流电路原理三相桥式半控整流电路由桥式整流器和半控制器组成，其原理如下：1. 交流电信号经过变压器降压后，进入桥式整流器进行全波整流；2. 桥式整流器输出的直流信号经过滤波电容进行平滑处理；3. 半控制器通过对输出电压的调节来实现对直流信号的控制。

五、三相桥式半控整流电路仿真在仿真软件中，可以使用MATLAB或Simulink等工具进行仿真。

1. 首先建立模型，在模型中添加三相交流电源、变压器、桥式整流器和半控制器等元件；2. 设置参数，包括输入电压、变压比、滤波电容等；3. 进行仿真，并观察输出波形和效果。

六、总结三相桥式半控整流电路是一种常见的电力电子器件，具有广泛的应用领域。

本文详细介绍了其原理及仿真方法，希望能够为读者提供一些参考。
