实验6.2：RIP动态路由的配置实验目的某学校有两个相隔较远的校区，每个校区是一个独立的局域网，每个校区出口用一台路由器连接，由于两校区相隔较远，需通过另一台路由器转接。
要求采用RIP协议做适当配置实现两个校区的正常访问。
通过本实验理解RIP路由协议的原理和工作方式。
掌握RIP动态路由的配置，实现网络互连互通。
实验环境运行Windows 2000/2003 Server/XP操作系统的PC机1台； Packet Tracer5.3网络仿真软件1套；仿真设备有路由器3台、PC机3台、连接线路若干。
实验步骤步骤1用Packet Tracer 5.3构建网络拓扑启动Packet Tracer 5.3，添加3台路由器（Generic，Router-PT）、3台PC机。
用串口线连接路由器1的Serial2/0口与路由器2的Serial2/0口，以路由器1的Serial2/0口为DCE侧（串口线上有时钟标志）；用串口线连接路由器2的Serial3/0口与路由器3的Serial3/0口，以路由器2的Serial3/0口为DCE侧（串口线上有时钟标志）；PC机与路由器用交叉双绞线连接，每台计算机代表一个以太网。
各端口及其IP地址见图6-26所示。
299图6-26 RIP动态路由配置网络拓扑图步骤2配置PC机的IP地址、子网掩码和默认网关地址分别按图6-27、6-28、6-29配置PC机的IP地址、子网掩码和默认网关地址。
300图6-27 PC1的IP配置图6-28 PC2的IP配置301302图6-29 PC3的IP 配置步骤3 配置路由器的接口分别对3台路由器的快速以太网口和串口配置IP 地址，并激活。
1. 配置Router1的快速以太网接口和串口，见图6-30。
图6-30 Router1的接口配置303 2. 配置Router2的快速以太网接口和串口，见图6-31。
图6-31 Router2的接口配置3. 配置Router3的快速以太网接口和串口，见图6-32。
《RIP路由报文结构分析实验报告》
NE 6
实验名称：
RIP路由报文结构分析
所属课程：
网络工程
知识类：
协议分析
难度系数：
1级【容易】
实验来源：
锐捷公司
关键词：
RIP路由协议RIPvl协议RIPv2协议
所属TCP/IP层次：
网络层
实验目的：
1.掌握动态路由协议RIP的报文结构，工作原理及工作过程;
2.掌握RIP路由协议两个版本的区别。
因为ripv2是无类的路由协议支持vlsm所以在其发送路由信息的时候需求携带子网信息路由器rb发送路由信息给路由器ra其报文中包含去往目标网络19216820192168200192168300三个网络的路由信息并且去往目标度量值分别为在路由器ra上使用showiproute命令查看一下路由表信息
网络实验资源库实验报告
背景描述：
3台路由器运行RIP路由协议，使用协枢
分析。
预备知识:
哪
义采集数据反虬对采集到的数据进行
RIP协议的报文格式，RIP协议的工斤原
RIP1和RIP2的区郴,RIP协议的缺陷
实验设备:
3台路由器，1台交换机，1台酸议分析仪
实验拓扑：、
设备连接如下图:
实验原理:
RIP协议简介
RIP路由协议有RIPvl和RIPv2两个版本,
RIPvl是有类路由协议，其不支持VLSM,
计算机网络实验五 RIP2路由的配置

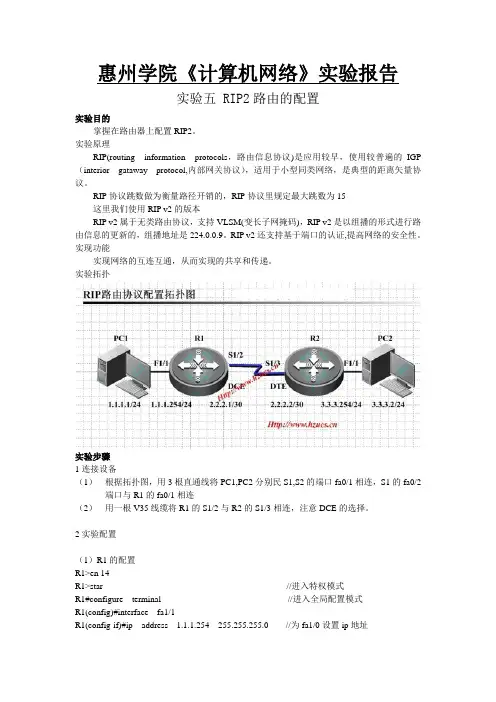

惠州学院《计算机网络》实验报告实验五 RIP2路由的配置实验目的掌握在路由器上配置RIP2。
实验原理RIP(routing information protocols，路由信息协议)是应用较早，使用较普遍的IGP （interior gataway protocol,内部网关协议），适用于小型同类网络，是典型的距离矢量协议。
RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15这里我们使用RIP v2的版本RIP v2属于无类路由协议，支持VLSM(变长子网掩码)，RIP v2是以组播的形式进行路由信息的更新的，组播地址是224.0.0.9。
RIP v2还支持基于端口的认证,提高网络的安全性。
实现功能实现网络的互连互通，从而实现的共享和传递。
实验拓扑实验步骤1连接设备（1）根据拓扑图，用3根直通线将PC1,PC2分别民S1,S2的端口fa0/1相连，S1的fa0/2端口与R1的fa0/1相连（2）用一根V35线缆将R1的S1/2与R2的S1/3相连，注意DCE的选择。
2实验配置（1）R1的配置R1>en 14R1>star //进入特权模式R1#configure terminal //进入全局配置模式R1(config)#interface fa1/1R1(config-if)#ip address 1.1.1.254 255.255.255.0 //为fa1/0设置ip地址R1(config-if)#no shutdownR1(config-if)#exitR1(config)#interface s1/2R1(config-if)#clock rate 64000 //将r1设置为DCE R1(config-if)#ip address 2.2.2.1 255.255.255.252 //为s1/2设置ip地址R1(config-if)#no shutdownR1(config-if)#exitR1(config)#router rip //开启rip进程R1(config-router)#network 1.1.1.0R1(config-router)#network 2.2.2.0 //申明本设备直连网段R1(config-router)#version 2 //设置为版本2R1(config-router)#endR1#wr（2）R2的配置R2>en 14R2>star //进入到特权模式R2#configure terminal //进入到全局配置模式R2(config)# interface fa1/1R2(config-if)#ip address 3.3.3.254 255.255.255.0 //为fa1/1设置ip地址R2(config-if)#no shutdownR2(config-if)#exitR2(config-if)#interface s1/3R2(config-if)#ip address 2.2.2.2 255.255.255.252 //为s1/3设置ip地址R2(config-if)#no shutdownR2(config-if)#exitR2(config)#router rip //开启rip进程R2(config-router)#network 3.3.3.0R2(config-router)#network 2.2.2.0 //申明本设备的直辖网段R2(config-router)#version 2 //设置版本为2R2(config-router)#endR2#wr3测试R1、R2、PC1、PC2上分别做如下测试：ping 3.3.3.2ping 3.3.3.254ping 2.2.2.2ping 2.2.2.1ping 1.1.1.254ping 1.1.1.1R2#ping 3.3.3.2Sending 5, 100-byte ICMP Echoes to 3.3.3.2, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 3.3.3.254Sending 5, 100-byte ICMP Echoes to 3.3.3.254, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 2.2.2.2Sending 5, 100-byte ICMP Echoes to 2.2.2.2, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 msR2#ping 2.2.2.1Sending 5, 100-byte ICMP Echoes to 2.2.2.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/30/30 msR2#ping 1.1.1.254Sending 5, 100-byte ICMP Echoes to 1.1.1.254, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/32/40 msR2#ping 1.1.1.1Sending 5, 100-byte ICMP Echoes to 1.1.1.1, timeout is 2 seconds:< press Ctrl+C to break >!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 30/32/40 ms实验图片。
实验2. 路由协议-RIP
实验2. 动态路由协议—RIP实验配置1 应用背景动态路由协议-RIP由于设计简单，曾经几乎从我们的视线中消失，很少有人去关注它们。
然而，在我们实际网络工程上不会出现一个最完美的路由协议，只有最适宜的。
设计网络时，需要考虑网络的规模、网络的特点、网络的运维成本等等，根据这些需求来搭建我们的网络和选择路由协议。
简单、朴实就是美。
简单的RIP路由必有其生存的土壤。
在一些比较特殊的行业或者领域，他们更关注网络的稳定性和易维护性。
在此前提下，RIP路由以其简单够用的特点成为许多网络的选择。
2 实验目的通过本实验，掌握以下技能：◆在路由器上启动RIPv1和RIPv2 路由进程◆启用路由协议RIP，并且将接口网段通告◆解读路由表的信息◆查看和调试RIPv1 路由协议RIP相关信息3 设备需求：思科路由器 3640 三台4 实验拓扑：Hlsz_R1Hlsz_R3Hlsz_R2LOOPBACK 0Ip add 1.1.1.1/32LOOPBACK 0Ip add 3.3.3.3/32成都互联神州网络技术培训S2/0S2/0S2/1S2/15 实验步骤5.1、RIPv1配置配置静态路由让R1 loopback 0:1.1.1.1/24、R2 loopback 0:2.2.2.2/24、R3 loopback 0:3.3.3.3/24能够相互通信,基本配置略。
配置路由器R1R1(config)#router rip /启动RIP 进程R1(config-router)#version 1 /配置RIP 版本1，默认情况，RIP启用version1。
R1(config-router)#network 1.0.0.0 /通过网络R1(config-router)#network 12.0.0.0配置路由器R2R2(config)#router ripR2(config-router)#version 1R2(config-router)#network 2.0.0.0R2(config-router)#network 12.0.0.0R2(config-router)#network 23.0.0.0配置路由器R3R3(config)#router ripR3(config-router)#version 1R3(config-router)#network 3.0.0.0R3(config-router)#network 23.0.0.05.1.3、调试实验信息查看任意一台路由器的路由表R1#sh ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static routeGateway of last resort is not set1.0.0.0/24 is subnetted, 1 subnetsC 1.1.1.0 is directly connected, Loopback0R 2.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/0R 3.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/0R 23.0.0.0/8 [120/1] via 12.1.1.2, 00:00:01, Serial2/012.0.0.0/24 is subnetted, 1 subnetsC 12.1.1.0 is directly connected, Serial2/0以上输出表明路由器R1 学到了3 条RIP 路由，其含义：◆R：路由条目是通过RIP 路由协议学习来的；◆ 2.0.0.0/8：目的网络；◆120：RIP 路由协议的默认管理距离；◆1: 度量值，从路由器R1 到达网络2.0.0.0/8 的度量值为1 跳；◆12.1.1.2：下一跳地址；◆ 00:00:01：距离下一次更新还有29秒；◆ Serial2/0：接收该路由条目的本路由器的接口。
实验二 RIP动态路由协议
实验二RIP动态路由协议实验器材：路由器×4，主机×2，线缆若干实验目的：通过配置路由器，使到主机①与主机②能够相互连通实验要求：使用RIP动态路由协议，配置路由器，使到主机①与主机②能够相互连通。
【思科设备命令】R1配置命令：Router(config)#int f0/0Router(config-if)#ip address 192.168.1.5 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s5/0Router(config-if)#ip address 212.196.7.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.1.0Router(config-router)#network 212.196.7.0R2配置命令：Router(config)#int s5/0Router(config-if)#ip address 212.196.7.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s6/0Router(config-if)#ip address 202.196.73.5 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 202.196.73.0Router(config-router)#network 212.196.7.0R3配置命令：Router(config)#int s6/0Router(config-if)#ip address 202.196.73.6 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s7/0Router(config-if)#ip address 193.10.6.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 202.196.73.0Router(config-router)#network 193.10.6.0R4配置命令：Router(config)#int f0/0Router(config-if)#ip address 192.168.2.5 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#int s7/0Router(config-if)#ip address 193.10.6.2 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exitRouter(config)#router ripRouter(config-router)#network 192.168.2.0Router(config-router)#network 193.10.6.0【华为设备命令】R1配置命令：[Router]int e0[Router-Ethernet0]ip address 192.168.1.5 255.255.255.0 [Router-Ethernet0]quit[Router]int s5[Router-Serial5]ip address 212.196.7.2 255.255.255.0[Router-Serial5]DTEclk1[Router-Serial5]quit[Router]rip[Router-rip]network 192.168.1.0[Router-rip]network 212.196.7.0R2配置命令：[Router]int s5[Router-Serial5]ip address 212.196.7.1 255.255.255.0[Router-Serial5]quit[Router]int s6[Router-Serial6]ip address 202.196.73.5 255.255.255.0[Router-Serial6]DTEclk1[Router-Serial6]quit[Router]rip[Router-rip]network 202.196.73.0[Router-rip]network 212.196.7.0R3配置命令：[Router]int s6[Router-Serial6]ip address 202.196.73.6 255.255.255.0 [Router-Serial6]quit[Router]int s7[Router-Serial7]ip address 193.10.6.1 255.255.255.0[Router-Serial7]DTEclk1[Router-Serial7]quit[Router]rip[Router-rip]network 202.196.73.0[Router-rip]network 193.10.6.0R4配置命令：[Router]int e0[Router-Ethernet0]ip address 192.168.2.5 255.255.255.0 [Router-Ethernet0]quit[Router]int s7[Router-Serial7]ip address 193.10.6.2 255.255.255.0[Router-Serial7]quit[Router]rip[Router-rip]network 192.168.2.0[Router-rip]network 193.10.6.0。
实训报告-RIPv1与RIPv2实践分析NEW

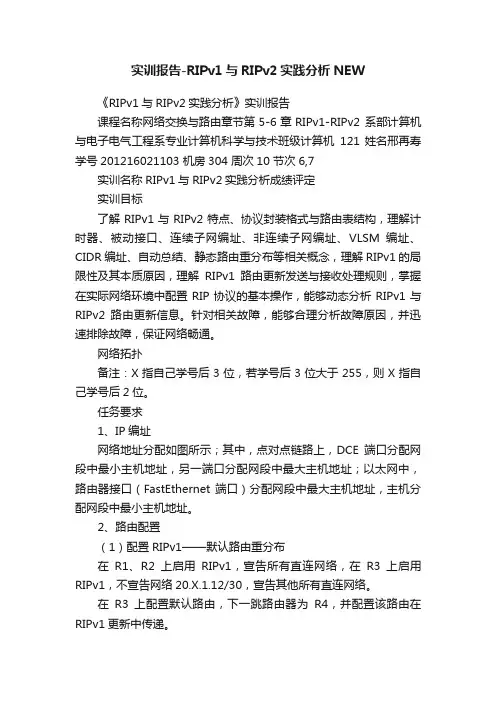

实训报告-RIPv1与RIPv2实践分析NEW《RIPv1与RIPv2实践分析》实训报告课程名称网络交换与路由章节第5-6章RIPv1-RIPv2 系部计算机与电子电气工程系专业计算机科学与技术班级计算机121 姓名邢再寿学号201216021103 机房304 周次10 节次6,7实训名称RIPv1与RIPv2实践分析成绩评定实训目标了解RIPv1与RIPv2特点、协议封装格式与路由表结构，理解计时器、被动接口、连续子网编址、非连续子网编址、VLSM编址、CIDR编址、自动总结、静态路由重分布等相关概念，理解RIPv1的局限性及其本质原因，理解RIPv1路由更新发送与接收处理规则，掌握在实际网络环境中配置RIP协议的基本操作，能够动态分析RIPv1与RIPv2路由更新信息。
