阀门型号编制方法
标准阀门型号编制方法及示例
![标准阀门型号编制方法及示例](https://img.taocdn.com/s3/m/dc35a5de561252d381eb6e95.png)
标准阀门型号编制方法及示例1.标准阀门型号编制方法如下:2.类型代号用汉语拼音字母表示,按表1的规定。
表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U 注:低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3.传动方式代号用阿拉伯数字表示,按表2的规定。
表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9 注:(1)手轮、手枘和板手传动以及安全阀,减压阀,疏水阀省略本代号。
(2)对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示,防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
4.连接形式代号用阿拉伯数字代号表示,按表3的规定。
表35.结构形式代号用阿拉伯数字表示,按表4~13的规定。
表4表5表6表7表8表9表10表11表12表136.阀座密封面或衬里材料代号用汉语拼音字母表示,按表14的规定。
表147.公称压力数值,按JB74-59《管路附件公称压力,试验压力和工作压力》的规定。
用于电站工业的阀门,当介质最高温度超过530摄氏度时,按JB74-59第5条的规定标注工作压力。
8.阀体材料代号用汉语拼音字母表示,按表15的规定。
表15注:PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
9.示例:例1:电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀:Z942W-1 直动楔式双闸板闸阀例2:手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀:Q21F-40P 外螺纹球阀例3:气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀:G6k41J-6 气动常开式衬胶隔膜阀例4:液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀:D741X-2.5 液动蝶阀例5:电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540℃下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀:J961Y-P54170 电动焊接截止阀。
阀门规格型号编制及表示方法
![阀门规格型号编制及表示方法](https://img.taocdn.com/s3/m/a5ac485dfad6195f312ba69e.png)
阀门规格型号编制及表示方法为了便于认识选用,每种阀门都有一个特定的型号,以说明阀门的类别、驱动方式、连接方式、结构形式、密封面和衬里材料、公称压力及阀体材料等。
阀门的型号由七个单元组成,按下列顺序编制。
一、阀门类型代号阀门类型代号如表2-2所示。
二、传动方式代号传动方式代号如表2-3所示。
安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示。
对于气动或液动机构操作的阀门:常开式用6K, 7K表示,常闭式用6B, 7B表示,防爆电动装置的阀门用9B表示。
三、连接型式代号连接型代号如表2-4所示。
四、单元:结构型式代号阀门结构型式用阿拉伯数字表示,不同类型阀门结构形式代号如下:(1)闸阀结构形式代号(表2-5)。
(2)截止阀、节流阀和柱塞阀结构形式代号(表2-6)。
(3)球阀结构形式代号(表2-7)。
(4)蝶阀结构形式代号(表2-8)。
(5)隔膜阀结构形式代号(表2-9)。
(6)旋塞阀结构形式代号(表2-10)。
(7)止回阀结构形式代号(表2-11)。
(8)安全阀结构形式代号(表2-12)。
(9)减压阀结构形式代号(表2-13)。
(10)蒸汽疏水阀结构形式代号(表2-14)。
(11)排污阀结构形式代号(表2-15)五、密封副材料代号密封副材料代号如表2-16所示。
当密封副的密封面材料不同时,以硬度低的材料代号表示。
六、公称压力公称压力数值用阿拉伯数字直接表示.它是MPa的10倍。
七、阀体材料代号阀体材料代号如表2-17所示。
对于PN ≤1.6MPa的碳铸铁阀门或PN> 2.5MPa的碳钢阀门则略去本单元。
例:Z41 H-16阀门的含义:Z—闸阀;驱动方式:手动;4—法兰连接;1—明杆楔式单闸阀;H —密封圈或衬里为不锈钢;16一一公称压力1.6MPa;阀体材料:碳铸铁阀门。

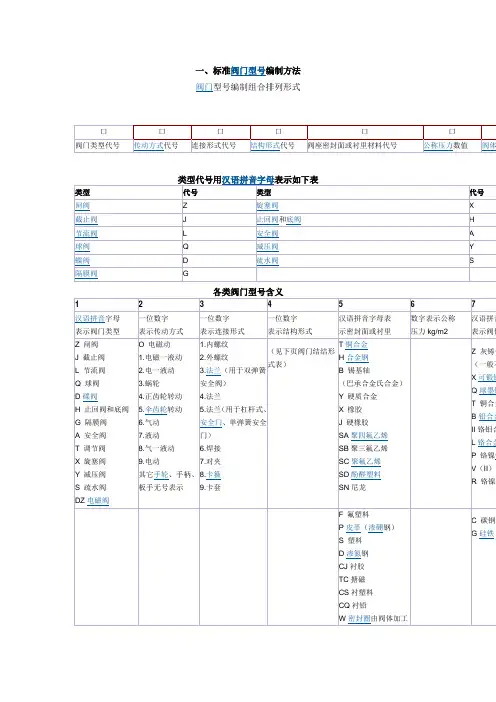

阀门型号编制方法
![阀门型号编制方法](https://img.taocdn.com/s3/m/389fa114cc7931b765ce15ee.png)
一、标准阀门型号编制方法阀门型号编制组合排列形式
各类阀门结构形式
其它
电动阀:“B”为防爆电动装置。
“Y”“S”为未注代号的均为普通型电动装置。
阀门型号:首位前加“K”表示抗硫阀;“G”表示配金属棱型垫片及加接法兰,螺栓、螺母。
“G”表示联合设计的截止、节流阀。
“C”表示CVA标准。
“S”表示地下水门。
“W”高中压表示波纹管阀;“W”低压表示卧式安装。
“HD”表示止回蝶阀;“GD”表示高真空截止阀。
“D”表示低温阀。
材质:1)C4 C6表示耐浓硝酸的新钢种。
2)TI表示耐剧腐蚀的工业钝钛。
3)N表示铝铌铜氮钢。
4)RL表示超低碳的不锈钢。
阀门型号编制方法+种类原理图片+释义
![阀门型号编制方法+种类原理图片+释义](https://img.taocdn.com/s3/m/373027c1c77da26924c5b073.png)
一、阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
母,按下表的规定。
第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F (阀杆密封)波纹管型W缓闭型H ——a 低温型指允许使用温度低于-46℃以下的阀门。
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略:(1) 连接形式中:“法兰”。
(2) 结构形式中:a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”;b:截止阀和节流阀的“直通式”;c:球阀的“浮动”和“直通式”;d:蝶阀的“垂直板式”;e:隔膜阀的“屋脊式”;f:旋塞阀的“填料”和“直通式”;g:止回阀的“直通式”和“单瓣式”;h:安全阀的“不封闭”。
阀门型号的编制方法
![阀门型号的编制方法](https://img.taocdn.com/s3/m/ca924566bf23482fb4daa58da0116c175f0e1ed7.png)
第一部分:阀门类型的代号阀门的类型代号用字母按(表1)的规定表示。
如果标号的阀门还具有其它功能或带有其它特异结构时,需要在阀门类型代号前面加注一个按(表2)规定表示的字母。
a低温型指允许使用温度低于一46C以下的阀门。
举个例子,我们从表1可以看到普通止回阀的型号H,如果将此阀门特殊化,比如防火止回阀由于具有特殊功能,所以结合表1和表2就该表示为FH o第二部分:驱动方式代号驱动方式用阿拉伯数字按(表3)的规定来表示。
注:L安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门(如手动蝶阀、手动闸阀、球阀等),阀门驱动方式代号省略,不表示。
2.只有当两种动力源同时对其作用才能控制其启闭时,此时我们用电磁一液动、电一液动、气一液动表示。
3.气动常开阀门用6K表示,气动常闭阀门用6B表示,液动常开阀门用7K表示,液动常闭阀门用7B表示。
4.防爆电动阀门用9B表示。
第三部分连接形式代号阀门的连接形式用数字按(表4)规定的表示。
注:阀门的连接形式用代号表示即可,具体的标准、结构等应在产品图样、说明书或订货合同等文件中予以详细说明。
第四部分结构形式代号阀门的结构形式用用阿拉伯数字按(表5-表15)规定的表示。
道这一部分没有特别要说明的,只要依据阀门的类型、结构形式找到相对应的形式代号就可以。
第五部分:密封面或衬里材料代号阀座密封面或衬里材料代号按(表16)规定的字母表示。
表16密封面或衬里材料代号注:1•除隔膜阀外,阀门的密封面材料不同时哪种材料硬度低即用其表示。
2,密封材料与阀门的本体材质相同时,密封面材料代号用W表示。
第六部分:压力代号L阀门的压力代号用以兆帕为单位的公称压力的值的十倍单位。
比如说某阀门的公称压力为L6MPa,则该阀门的压力代号为16。
2.压力等级采用磅级(Ib)或K级单位的阀门,在型号编制时.,应在压力代号栏后有Ib或K的单位符号。
第七部分:阀体材料代号阀体材料代号用字母按(表17)的规定表示。

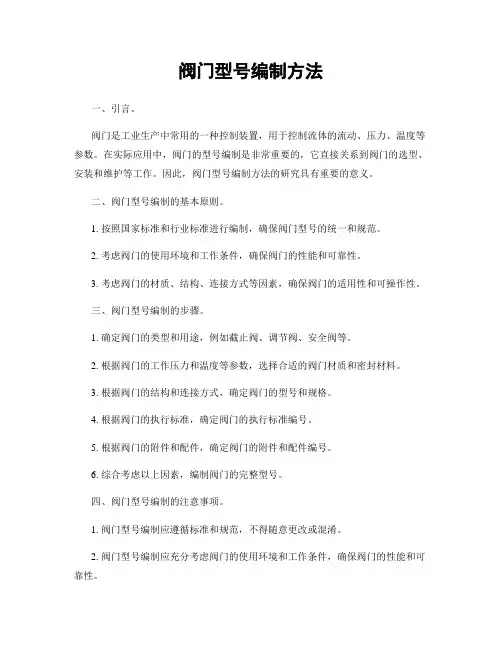

阀门型号编制方法
![阀门型号编制方法](https://img.taocdn.com/s3/m/d391147842323968011ca300a6c30c225901f0e0.png)
阀门型号编制方法一、引言。
阀门是工业生产中常用的一种控制装置,用于控制流体的流动、压力、温度等参数。
在实际应用中,阀门的型号编制是非常重要的,它直接关系到阀门的选型、安装和维护等工作。
因此,阀门型号编制方法的研究具有重要的意义。
二、阀门型号编制的基本原则。
1. 按照国家标准和行业标准进行编制,确保阀门型号的统一和规范。
2. 考虑阀门的使用环境和工作条件,确保阀门的性能和可靠性。
3. 考虑阀门的材质、结构、连接方式等因素,确保阀门的适用性和可操作性。
三、阀门型号编制的步骤。
1. 确定阀门的类型和用途,例如截止阀、调节阀、安全阀等。
2. 根据阀门的工作压力和温度等参数,选择合适的阀门材质和密封材料。
3. 根据阀门的结构和连接方式,确定阀门的型号和规格。
4. 根据阀门的执行标准,确定阀门的执行标准编号。
5. 根据阀门的附件和配件,确定阀门的附件和配件编号。
6. 综合考虑以上因素,编制阀门的完整型号。
四、阀门型号编制的注意事项。
1. 阀门型号编制应遵循标准和规范,不得随意更改或混淆。
2. 阀门型号编制应充分考虑阀门的使用环境和工作条件,确保阀门的性能和可靠性。
3. 阀门型号编制应注意阀门的材质、结构、连接方式等因素,确保阀门的适用性和可操作性。
4. 阀门型号编制应注意阀门的执行标准和附件配件,确保阀门的符合标准和规范。
五、阀门型号编制的实例。
以一款DN50截止阀为例,其型号编制如下:1. 阀门类型,截止阀。
2. 工作压力,1.6MPa。
3. 工作温度,-20℃~200℃。
4. 阀门材质,不锈钢。
5. 结构形式,法兰连接。
6. 执行标准,GB/T 12235-2005。
7. 附件配件,手轮、法兰密封垫片。
综合考虑以上因素,该款阀门的型号编制为,Z41H-16C DN50 不锈钢法兰截止阀。
六、结论。
阀门型号编制是阀门选型、安装和维护等工作的基础,对于确保阀门的性能和可靠性具有重要的意义。
在编制阀门型号时,应遵循标准和规范,充分考虑阀门的使用环境和工作条件,确保阀门的适用性和可操作性。
国标阀门型号编制方法
![国标阀门型号编制方法](https://img.taocdn.com/s3/m/00907377effdc8d376eeaeaad1f34693daef10a6.png)
国标阀门型号编制方法一、阀门型号的结构组成阀门型号由一系列数字、字母和符号组成,通常包括以下几个部分:产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志以及特殊要求标志等。
各个标志的排列和组合方式有标准规定,下面将详细介绍各部分的编码规则。
1.产品类型标志:用于标识阀门的类型,通常使用大写字母表示,如G表示截止阀、H表示止回阀等。
2.产品形式标志:用于标识阀门的形式,通常使用大写字母表示,如N表示蝶阀、Y表示旋塞阀等。
3.产品结构标志:用于标识阀门的结构形式,通常使用数字和字母组合表示,如1表示直通式、2表示角式、3表示弯道式等。
4.产品尺寸标志:用于标识阀门的口径尺寸,通常使用数字表示,如DN50表示50mm的口径。
5.产品材质标志:用于标识阀门的材质,通常使用大写字母和数字组合表示,如WCB表示碳钢、CF8表示不锈钢等。
6.产品压力等级标志:用于标识阀门的工作压力,通常使用数字表示,如PN16表示16MPa的工作压力。
7.特殊要求标志:用于标识阀门的特殊要求,通常使用大写字母和数字组合表示,如E表示耐高温、F表示耐腐蚀等。
二、编码规则1.编码顺序:阀门型号的编码顺序一般按照产品类型标志、产品形式标志、产品结构标志、产品尺寸标志、产品材质标志、产品压力等级标志和特殊要求标志的顺序进行排列。
2.编码分隔符:各部分之间的编码可以使用特定的分隔符进行分隔,常用的分隔符有"-"、"/"和空格等。
3.编码长度:阀门型号的编码长度没有规定限制,但通常为了方便标识和辨认,长度不会太长。
三、编码方法阀门型号的编码方法是将各个标志的编码按照规定的顺序组合起来。
例如,一个DN50剪刀式截止阀,材质为WCB,工作压力为PN16的阀门的型号可以编写为G-1-1-DN50-WCB-PN16、这个编码表示了该阀门的类型、形式、结构、尺寸、材质和压力等级等信息。
阀门型号编制说明
![阀门型号编制说明](https://img.taocdn.com/s3/m/6d52dfa7941ea76e59fa040f.png)
注:低温(低于-40℃)、保温(带加热套)和带波纹管的阀门,在类型代号前注:1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
2.对于气动或液动,常开式用6K、7K表示;常闭式用6B、7B表示;(4-3)球阀结构形式代号(4-10)安全阀结构形式代号1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核对阀门的设计制造标准。
2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择。
我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置。
3.阀门材料注:Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系。
Ⅱ表中“K”级是日本标准中的一种压力等级。
5.连接形式一般采用法兰、焊接(对焊、承插焊)和螺纹连接等方式。
连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定。
对国标阀门说明如下:1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79 、JB78等有关标准选定。
如与本样本所选标准或尺寸不符时,则须在订货合同中注明。
2.对焊端连接按GB12224的规定。
3.承插焊端连接按JB/T1751的规定。
4.内螺纹连接按GB7306圆锥管螺纹的规定。
5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定。
对通径DN大于50mm对焊端电站阀门,应根据接管尺寸(外径X壁厚)确定孔径及坡口型式、尺寸。
6.结构长度可按有关标准选定或按客户的要求确定。
注:①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307。
②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换。
Welcome To Download !!!欢迎您的下载,资料仅供参考!。
阀门的型号编制方法
![阀门的型号编制方法](https://img.taocdn.com/s3/m/c7edfd25b80d6c85ec3a87c24028915f814d8440.png)
表4:
连接形式
代号
连接形式
代号
内螺纹
1
对夹
7
外螺纹
2
卡箍
8
法兰
4
卡套
9
焊接(包括对焊和承插焊)
6
两不同连接
3
5:结构形式代号(即表1的4单元):结构形式代号用阿拉伯数字表示,如表5~表14所示:
表5:闸阀结构形式:
闸阀结构形式
代号
明杆
楔式
弹性闸板
0
刚
性
真空阀门型号编制方法
JB1633-75《真空阀门型号编制方法》标准,适用于超高真空阀、高真空阀、低真空阀等。
真空阀门型号由基本型号和辅助型号两部分组成,中间用短横线隔开,如下图所示:
基本型号
辅助型号
1
2
3
4
5
6
使用范围代号
阀板结构型式或产品职能类别代号
驱动方式代号
通道形式代号
性能参数代号
设计程序代号
2
直通式
3
T型三通式
4
四通式
5
油封
L形
6
直通
7
T型三通式
8
静配
直通
9
T型三通式
0
表11:止回阀和底阀结构形式代号:
止回阀和底阀结构形式
代号
升降
直通式
1
立升
2
角式
3
旋启
单瓣式
4
多瓣式
5
双瓣式
6
回转蝶形止回式
8
截止止回式
9
表12:安全阀结构形式代号:
安全阀结构形式
阀门型号的编制方法
![阀门型号的编制方法](https://img.taocdn.com/s3/m/e756d5f768dc5022aaea998fcc22bcd126ff42a2.png)
阀门型号的编制方法1.标准规范:阀门型号的编制需要参考相关的标准规范,例如GB、ISO、API等。
这些标准规范包括了阀门的基本要求、尺寸、材料、试验标准等内容,可以为阀门型号的编制提供基本的依据。
2.功能分类:阀门根据不同的功能可以分为截止阀、调节阀、止回阀、安全阀等。
不同功能的阀门在结构和工作原理上有所差异,因此需要对阀门进行功能分类,以便于更好地识别和选择。
在型号编制中可以使用字母或数字来表示不同的功能。
3.结构特点:阀门的结构特点对其型号编制也有重要影响。
例如阀门的连接方式可以有法兰连接、螺纹连接、焊接连接等,阀门的密封方式可以有腰封式、角形式、卧式等。
结构特点的编制可以使用字母或数字来表示,如F表示法兰连接,T表示螺纹连接。
4.工作条件:阀门的工作条件包括工作压力、工作温度和介质性质等。
阀门的工作压力通常有公称压力和最高工作压力两种,工作温度通常有公称温度和最高工作温度两种。
根据工作条件的不同,阀门型号的编制可以使用阀门额定压力和温度的数字表示,如PN16表示公称压力为16MPa。
5.所处环境:阀门的所处环境也会影响其型号编制。
例如海洋环境、高温高压环境、腐蚀环境等都会对阀门的材料选择、防腐措施等提出要求。
根据所处环境的不同,阀门型号的编制可以在阀门型号上加上特殊环境的代号或标识。
6.执行机构:对于带有电动、气动或液动执行机构的阀门,执行机构的类型和参数也需要考虑在内。
执行机构的型号编制可以使用字母或数字来表示,如E表示电动执行机构,P表示气动执行机构。
7.控制方式:阀门的控制方式包括手动控制、自动控制和远程控制等。
不同的控制方式对阀门的操作和传动机构有所不同,因此需要在型号编制中进行标识。
8.附件:阀门的附件包括了定位器、限位器、手轮等,这些附件可以扩展或提高阀门的功能。
附件的型号编制可以使用字母或数字来表示,在阀门型号中进行标识。
阀门型号的编制方法可以根据以上因素进行组合。
例如一个截止阀的标准型号可以为ZJLF-16C,其中ZJ表示截止阀,L表示法兰连接,F表示截止阀的结构特点,16表示公称压力为16MPa,C表示手动控制。
阀门的型号编制方法
![阀门的型号编制方法](https://img.taocdn.com/s3/m/e8a462ff970590c69ec3d5bbfd0a79563c1ed49d.png)
阀门的型号编制方法
阀门的型号编制方法主要涉及到阀门的功能特点、结构形式、使用环境、材料要求等方面。
下面我将详细介绍阀门型号编制方法。
一、阀门的功能特点
功能特点是根据阀门的主要功能进行编制的。
例如,根据其工作方式可以分为截止阀、调节阀、安全阀等;根据其连接方式可以分为螺纹连接阀、法兰连接阀等;根据其控制方式可以分为手动阀、电动阀、气动阀等。
二、阀门的结构形式
结构形式是阀门的外形及内部结构的描述。
根据阀门的结构形式可以编制型号。
例如,直通截止阀可表示为Z41H,弯道截止阀可表示为L45H,蝶阀可表示为D41X等。
三、阀门的使用环境
阀门在使用过程中需要考虑到其介质、温度、压力等使用环境因素。
根据使用环境可以编制型号。
例如,耐酸碱介质的阀门可以表示为CM,耐高温的阀门可以表示为HT,耐高压的阀门可以表示为HP等。
四、阀门的材料要求
阀门的材料要求是根据其材质进行编制的。
根据不同的材质可以编制出阀门的型号。
例如,不锈钢阀门可以表示为SS,碳钢阀门可以表示为CS,铸铁阀门可以
表示为CI等。
五、一些特殊要求
在阀门的型号编制中,有一些特殊要求也需要考虑到。
例如,如果是特殊用途的阀门,可以在型号中加上特殊的标识。
例如,防火阀门可以表示为FV,防静电阀门可以表示为ESD,防爆阀门可以表示为EEXD等。
综上所述,阀门的型号编制方法主要是根据阀门的功能特点、结构形式、使用环境、材料要求等方面进行编制。
通过合理编制阀门的型号,可以方便用户了解阀门的性能和特点,以便选用适合的阀门。
JB-T308-2004阀门-型号编制方法
![JB-T308-2004阀门-型号编制方法](https://img.taocdn.com/s3/m/fc165b2ea31614791711cc7931b765ce05087a35.png)
JB-T308-2004阀门-型号编制方法前言阀门在各种工业领域中都有着广泛的应用,它们负责控制流体的流动,通过它们的开闭来控制整个工艺系统的运行。
为了便于生产、管理和交流,各个国家、地区针对阀门的型号和命名规则进行了系统的规定。
本文将介绍国家标准 JB-T308-2004 中关于阀门型号编制方法的规范。
一、阀门型号的组成阀门型号通常由几个部分组成,包括阀门类型、连接方式、材质、公称压力和公称通径等关键信息。
下面将逐一进行说明。
1. 阀门类型阀门类型是指阀门所具备的控制方式,包括截止阀、调节阀、止回阀、安全阀、排气阀等。
在阀门型号编制时,应根据阀门的控制方式,在型号中注明阀门类型。
2. 连接方式连接方式是指阀门与管路之间的连接方式,包括法兰、螺纹、对夹、焊接等。
在阀门型号编制时,应注明阀门与管路之间的连接方式。
3. 材质阀门材质通常包括阀体、阀盖、阀门芯、阀座等。
不同工作条件下对阀门材质的要求不同,在阀门型号编制时应明确阀门各组成部分的材质,以便更好地选择合适的阀门进行使用和维修。
4. 公称压力和公称通径公称压力是指阀门公称规格下所能承受的最高压力;公称通径是指阀门流体通过的管子大小,通常用英寸或毫米表示。
在阀门型号中,应标明阀门的公称压力和公称通径,以便确认阀门的适用范围和安装尺寸。
二、阀门型号编制规定根据国家标准 JB-T308-2004 的规定,阀门型号编制应符合以下格式:GZJ-[F]-[L]-[M]-[N]-[P](Q)其中,每个字母或文字表示不同的阀门要素,具体说明如下:•GZJ:表示阀门产品的名称•F:表示阀门类型,包括如下类型:–Z:截止阀–K:闸阀–J:球阀–L:蝶阀–C:止回阀–R:调节阀–Y:安全阀•L:表示阀门连接方式,包括如下连接方式:–F:法兰连接–J:对夹连接–G:内螺纹连接–W:焊接连接•M:表示阀门使用温度•N:表示阀门公称通径,单位为毫米•P:表示阀门公称压力,单位为Mpa•Q:表示额定流量系数三、阀门型号编制举例下面以一种法兰截止阀为例进行说明:1. 阀门型号说明•阀门类型:截止阀•连接方式:法兰连接•使用温度:室温•公称通径:80mm•公称压力:1.6Mpa•额定流量系数:502. 阀门型号编制根据阀门型号编制规定的格式,该阀门的型号可以表示为:GZJ-Z-F-M80-1.6(50)四、阀门型号编制是阀门制造、使用、维护等方面的基础,是阀门企业实现规范化、标准化生产的必要手段。
阀门型编制说明
![阀门型编制说明](https://img.taocdn.com/s3/m/43b5e6451fd9ad51f01dc281e53a580216fc50f7.png)
阀门型号编制方法主要参照JB 308标准,同时吸收了有关标准对型号编制的规定;这一编制注:低温低于-40℃、保温带加热套和带波纹管的阀门,在类型代号前分别加汉语拼音字母“D”、“B”和“W”;2传动方式代号用阿拉伯数字表示阀门传动方式代号注:1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号;2.对于气动或液动,常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S表示;防爆电动用“9B”表示;3连接形式代号用阿拉伯数字表示阀门连接形式代号注:焊接包括对焊和承插焊;4-1结构形式代号用阿拉伯数字表示闸阀结构形式代号4-2截止阀和节流阀结构形式代号4-3球阀结构形式代号4-4蝶阀结构形式代号4-5隔膜阀结构形式代号4-6旋塞阀结构形式代号4-7止回阀和底阀阀结构形式代号4-8减压阀结构形式代号4-9疏水阀结构形式代号4-10安全阀结构形式代号注:杠杆式安全阀在类型代号前加“G”汉语拼音字母;公称压力数值按JB 74-1994管理附件公称压力试验压力和工作压力的规定;用于电站工业的阀门,当介质最高温度超过530℃时,按JB 74第五条的规定标准工作压力;1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类,并应核对阀门的设计制造标准;2.传动方式根据阀门参数、功能要求和工作环境等实际使用条件的需要选择;我公司生产的阀门可按客户在订货合同中写明所选定的驱动装置型号及生产厂家配装手动、电动、液动、气动和电动执行机构等各类传动装置;3.阀门材料阀体、阀座密封面或衬里等材料根据使用介质的组成及特性和最高工作温度、压力来选定;参见JB/T5300通用阀门材料标准;附:各种材料阀门的适用范围4.公称压力压力等级公称压力系指阀门在指定温度下允许的工作压力,用PN表示;按GB1048或有关标准的规定根据管路设计的工作压力和工作温度及材质并对照压力温度等级标准来选定;国际阀门采用的计量单位为MPa兆帕,与常用的计量单位换算如下:=1bar巴=cm2与磅级阀门常用的计量单位bf/in②磅力/口寸②换算如下:1bf/in2Psi==cm2附:磅级、“K”级和公称压力对照表供参考注:Ⅰ由于公称压力和磅级的温度标准不同,因此两者没有严格的对应关系,上表只是大致可参照的对应关系; Ⅱ表中“K”级是日本标准中的一种压力等级;5.连接形式一般采用法兰、焊接对焊、承插焊和螺纹连接等方式;连接端的尺寸和型式一般根据公称压力、通径和材质等要求按有关标准选定;对国标阀门说明如下:1.法兰连接尺寸和密封面型式可按GB9113、GB9115、GB4216和原机标JB79、JB78等有关标准选定;如与本样本所选标准或尺寸不符时,则须在订货合同中注明;2.对焊端连接按GB12224的规定;3.承插焊端连接按JB/T1751的规定;4.内螺纹连接按GB7306圆锥管螺纹的规定;5.外螺纹连接按GB7307管螺纹或GB196、GB197普通螺纹的规定;对通径DN大于50mm对焊端电站阀门,应根据接管尺寸外径X壁厚确定孔径及坡口型式、尺寸;6.结构长度可按有关标准选定或按客户的要求确定;7.结构形式可根据密封元件和流道的形式选择;8.公称通径规格可按GB1047或有关标准的规定来选定;国际阀门以DN表示,单位为毫米mm,磅级阀门以NPS表示,单位为口寸in;9.阀门型号国际阀门按JB308阀门型号编制方法的规定;对特殊、非标及磅级阀门的型号,可参考JB308由企业自编;10.客户应根据本样本所列的阀门型号规格选用;另有特殊要求时,应详细加以说明;11.样本中的产品重量为近似值,仅供参考;12.电动阀门中的电装附件电控箱和自动调节阀的伺服放大器、操作箱均由客户自配,或由公司配套提供,但价格另计;国标阀门采用主要标准注:①除法兰和对焊端外,承插焊连接尺寸采用JB/T1751,内、外螺纹连接的尺寸分别采用GB/7306、GB7307;②JB/T79-94机械行业标准中,系列1法兰连接尺寸与国际GB9113-88互换,系列2尺寸与原机标JB/79-59互换;美标钢制阀门采用主要标准日本钢制阀门采用主要标准。
阀门型号编制方法
![阀门型号编制方法](https://img.taocdn.com/s3/m/e3f9b0ab541810a6f524ccbff121dd36a22dc468.png)
阀门型号编制方法阀门型号编制是根据阀门的规格、结构、用途等参数进行编制的一种方法。
它的主要目的是为了对阀门进行统一的标识和管理,方便用户和生产厂家进行沟通和交流。
下面将从阀门型号的组成、命名规则以及相关的注意事项等方面进行详细的解释。
一、阀门型号的组成阀门型号通常由一组数字和字母组成,其中包含了阀门的基本信息。
下面是常见的阀门型号组成要素:1. 阀门类型:通常用一个字母来表示,如G表示截止阀,Q表示球阀,C表示蝶阀等。
2. 阀门口径:表示阀门的通径大小,以英寸(inch)为单位,常用的有1/2、3/4、1、2等。
3. 面板连接方式:表示阀门的连接方式,常用的有螺纹连接、法兰连接、对夹连接等。
4. 阀门结构:表示阀门的结构形式,包括闸阀、截止阀、球阀、蝶阀、安全阀等。
5. 阀门材质:表示阀门的材质,常用的有铸铁、不锈钢、铜等。
6. 工作压力:表示阀门的额定工作压力,以MPa或psi为单位。
7. 温度等级:表示阀门的额定工作温度,以摄氏度或华氏度为单位。
8. 附件选型:表示配套的附件选型,如手动操作装置、电动装置、气动装置、减震器等。
二、阀门型号的命名规则阀门型号的命名规则可以根据不同的国家、行业或厂家而有所不同。
一般来说,阀门型号是由相关的技术标准规定的,具有一定的统一性。
以下是常见的阀门型号命名规则:1. 简化型号:有些厂家为了方便用户记忆和辨识,会对阀门型号进行简化,用一些常用字母或数字来替代具体的技术参数。
2. 层次型号:有些阀门型号会采用层次结构的命名方式,将阀门的各个参数按照一定的顺序和级别进行组织,使其更加清晰和易读。
三、注意事项编制阀门型号时需要注意以下几个方面:1. 根据实际情况选择型号:在编制阀门型号时,要根据具体的使用要求和工况条件来选择合适的型号。
不同工程项目或设备要求的阀门类型和规格可能会有所不同,需要根据实际情况进行选择。
2. 参考相关标准和规范:在编制阀门型号时,可以参考相关的标准和规范,如国家标准、行业标准或企业内部标准等。
阀门型号编制方法阀门型号表示方法
![阀门型号编制方法阀门型号表示方法](https://img.taocdn.com/s3/m/82e32d3a7ed5360cba1aa8114431b90d6c8589df.png)
阀门型号编制方法阀门型号表示方法阀门作为流体控制设备的一种常见类型,广泛应用于各种工业领域。
为了方便区分不同类型和规格的阀门,人们采用了阀门型号的编制方法和表示方法。
下面将介绍阀门型号编制的一般方法和常见的阀门型号表示方法。
一、阀门型号编制方法阀门型号的编制通常遵循一定的规则和要求,以确保阀门型号的唯一性和准确性。
以下是一般的阀门型号编制方法:1. 阀门类型标识:阀门型号的第一部分通常是阀门的类型标识,用于区分不同类型的阀门,如闸阀、截止阀、球阀等。
不同国家和标准对阀门类型的表示方法有所差异,但多数采用字母缩写或数字编号表示。
2. 阀门规格标识:阀门规格标识通常包括阀门的口径、压力等级和结构材料等信息。
口径是指阀门的通径大小,通常用英寸或毫米表示;压力等级表示阀门的额定工作压力,通常用公斤/平方厘米或兆帕等单位表示;结构材料表示阀门主要部件的材料,如铸铁、不锈钢、铜等。
3. 阀门特殊要求标识:在阀门型号中,还可以包含一些特殊要求的标识,用于表示阀门的工作温度范围、工作介质、驱动方式等特殊要求。
二、阀门型号表示方法阀门型号可以使用不同的表示方法,以满足不同用户的需求和习惯。
以下是常见的阀门型号表示方法:1. 文字表示方法:阀门型号可以通过文字来表示,即通过使用不同的字母和数字组合来表示阀门的类型、规格和其他特殊要求。
例如,GZ45-16C表示一个型号为GZ45的闸阀,口径为16英寸,压力等级为C级。
2. 编码表示方法:为了简化阀门型号的表示,有些厂家采用了编码方式来表示阀门的类型、规格和特殊要求等信息。
通过设定一套固定的编码规则,可以用较短的编码来表示复杂的阀门型号。
例如,XK88-16A可以表示一个型号为XK88的截止阀,口径为16英寸,压力等级为A级。
3. 图形表示方法:在某些情况下,阀门型号也可以通过图形来表示。
通过绘制阀门的外形、特点和尺寸等信息,可以直观地表示阀门的类型和规格。
这种表示方法常用于产品型录、技术手册和维修手册等文档中。
阀门型号编制方法
![阀门型号编制方法](https://img.taocdn.com/s3/m/ccbb1df1cc7931b764ce15a7.png)
阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
一单元:阀门类型代号当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P 类型安全阀0蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z二单元:传动方式安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号截止阀、节流阀和柱塞阀结构形式代号球阀结构形式代号蝶阀结构形式代号隔膜阀结构形式代号旋塞阀结构形式代号止回阀结构形式代号安全阀结构形式代号减压阀结构形式代号蒸汽疏水阀结构形式代号排污阀结构形式代号五单元:密封副材料当密封副的密封面材料不同时,以硬度低的材料代号表示。
六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍七单元:阀体材料注:PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力1.6MPa,阀体材料为碳钢阀门的命名阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面容在命名中均予省略:(1) 连接形式中:“法兰”。
(2) 结构形式中:a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”; b:截止阀和节流阀的“直通式”;c:球阀的“浮动”和“直通式”;d:蝶阀的“垂直板式”;e:隔膜阀的“屋脊式”;f:旋塞阀的“填料”和“直通式”;g:止回阀的“直通式”和“单瓣式”;h:安全阀的“不封闭”。
阀门型号编制方法
![阀门型号编制方法](https://img.taocdn.com/s3/m/b5741d3910661ed9ad51f36f.png)
阀门型号编制方法阀门型号编制方法 (1)阀门的分类,结构种类,作用用途,压力级别,温度分类 (2)按连接方法分类 (6)阀门型号编制方法、阀门编号说明 (6)一单元:阀门类型代号 (7)二单元:传动方式 (7)三单元:连接型式 (7)四单元:结构型式 (7)五单元:密封副材料 (8)截止阀型号编制方法: (10)止回阀型号编制方式: (11)如H41H-16C按顺序 (11)疏水阀型号编制方式: (11)第一单元疏水阀代号: (12)第二单元减压阀传动代号: (12)第三单元减压阀连接方式代号 (12)第四单元疏水阀结构形式代号 (12)第五单元密封副材料 (13)六单元:公称压力数值用阿拉伯数字直接表示, (13)七单元:阀体材料 (13)按介质的温度分,根据疏水阀工作时的介质温度可分: (13)按公称通径分,根据阀门的公称通径可分: (14)球阀型号编制方法说明 (14)球阀的类型代号为Q。
低温球阀前加“D”;保温球阀前加“B”。
(14)手轮、手柄和扳手传动省略代号。
(14)球阀的性能规范 (15)主要零件材料及性能 (16)蝶阀型号编制方法说明 (16)1.概述 (17)2.特点及用途 (17)产品采用标准:JB/T8527-97 (18)产品采用标准:JB/T8527-97 (19)阀门的分类,结构种类,作用用途,压力级别,温度分类阀门产品的种类繁多,说法各不统一,有的按用途分(如化工阀门、石油阀门、油田专用阀、电站阀门等)、有的按介质分(如水蒸汽、空气阀等)、有的按材质分(如铸钢阀门、锻钢阀门、铸铁阀站等)、有的按连接形式分(如法兰式、对夹式、对焊式、内螺纹连接等)、有的按温度分(如低温阀门、高温阀站等)。
它的使用范围涉及到石油、化工、化肥、农药、合成塑料、合成纤维、合成橡胶、食品、医药、水电等工业部门以及国防、科研、交通、农业乃至生活设施。
阀门按结构种类可分为:蝶阀—用于开启或关闭管道内的介质。
阀门型号编制方法
![阀门型号编制方法](https://img.taocdn.com/s3/m/1aa56303ff4733687e21af45b307e87100f6f856.png)
阀门型号编制方法阀门型号的编制方法是根据阀门的功能、结构、材质、工作条件等因素进行综合考虑,通过一定的编码方式来标识阀门的性能、规格和特点,便于用户选择和订购。
下面将详细介绍阀门型号编制的方法:一、阀门功能阀门的功能包括截止、调节、安全保护等,根据阀门的不同功能,可以采用相应的字母进行标识。
如:•G表示截止阀门,如G1表示截止阀。
•R表示调节阀门,如R1表示调节阀。
•S表示安全阀门,如S1表示安全阀。
二、阀门结构阀门结构包括阀体形式、连接方式、密封形式等,根据阀门的不同结构,可以采用特定的字母和数字进行标识。
如:•Y表示截止阀门,阀体为蝶板形,如Y1表示蝶板截止阀。
•F表示截止阀门,阀体为球形,如F1表示球形截止阀。
•S表示截止阀门,阀体为直通通形,如S1表示直通截止阀。
•连接方式用数字表示,如1表示法兰连接,2表示螺纹连接,3表示对焊连接。
•密封形式用字母表示,如A表示软密封,B表示金属密封,C表示填料密封。
三、阀门材质阀门材质包括阀体、阀盖、阀芯、阀座等部件的材质,根据阀门的材质,可以采用特定的字母和数字进行标识。
如:•C表示碳钢材质,如C1表示碳钢阀门。
•S表示不锈钢材质,如S1表示不锈钢阀门。
•H表示铸铜材质,如H1表示铸铜阀门。
四、阀门口径和压力等级阀门的口径和压力等级决定了其流量和承受的压力范围,可以采用特定的数字进行标识。
如:•阀门口径一般采用英寸或毫米进行表示,如1/2英寸表示口径为1/2,DN80表示口径为80mm。
•阀门压力等级采用标准的PN、Class或MPa进行表示,如PN10表示压力等级为10bar,Class150表示压力等级为150psi,2.5MPa表示压力等级为2.5兆帕。
五、其他特殊要求阀门还可能具有一些其他特殊要求,如特殊温度、特殊介质等,可以采用特定的字母和数字进行标识。
如:•T表示阀门适用于高温工况,如T1表示适用于高温的阀门。
•M表示阀门适用于带有颗粒杂质的介质,如M1表示适用于颗粒介质的阀门。
阀门型号编制方法、阀门编号说明、阀门命名
![阀门型号编制方法、阀门编号说明、阀门命名](https://img.taocdn.com/s3/m/eabe543c10661ed9ad51f39e.png)
阀门型号编制方法、阀门编号说明阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
一单元:阀门类型代号类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀柱塞阀旋塞阀减压阀闸阀代号A D G H J L P Q S U X Y Z当阀门还具有其他功能作用或带有其他特异结构时,在阀门类型代号前再加注一个汉语拼音字母,按下表的规定。
第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F (阀杆密封)波纹管型W缓闭型H ——a低温型指允许使用温度低于-46℃以下的阀门。
二单元:传动方式传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮代号0 1 2 3 4 5 6 7 8 9 无代号安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门,本代号省略,不表示;对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式连接方式内螺纹外螺纹两不同连接法兰焊接对夹卡箍卡套代号 1 2 3 4 6 7 8 9四单元:结构型式阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号结构形式代号阀杆升降式(明杆)楔式闸板弹性闸板0刚性闸板单闸板 1双闸板 2 平行式闸板单闸板 3双闸板 4阀杆非升降式(暗杆)楔式闸板单闸板 5双闸板 6平行式闸板单闸板7双闸板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号结构形式代号阀瓣非平衡式直通流道 1阀瓣平衡式直通流道 6 Z形流道 2 角式流道7 三通流道 3 ——角式流道 4 ——直流流道 5 ——球阀结构形式代号结构形式代号结构形式代号浮动球直通流道 1固定球直通流道7 Y形三通流道 2 四通流道 6 L形三通流道 4 T形三通流道8 T形三通流道 5 L形三通流道9 ——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心 5 中心垂直板 1 中心垂直板 6 双偏心 2 双偏心7 三偏心 3 三偏心8 连杆机构 4 连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道 1 直通流道 6直流流道 5 Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道 3油密封直通流道7 T形三通流道 4 T形三通流道8 四通流道 5 ——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道 1旋启式阀瓣单瓣结构 4 立式结构 2 多瓣结构 5 角式流道 3 双瓣结构 6———蝶形止回式7 安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧密封结构带散热片全启式弹簧载荷弹簧不封闭且带扳手结构微启式、双联阀 3 微启式 1 微启式7 全启式 2 全启式8 带扳手全启式 4 ——杠杆式单杠杆 2带控制机构全启式6 双杠杆 4 脉冲式9减压阀结构形式代号结构形式代号结构形式代号薄膜式 1 波纹管式 4 弹簧薄膜式 2 杠杆式 5活塞式 3 ——蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式 1 蒸汽压力式或膜盒式 6浮桶式 3 双金属片式7 液体或固体膨胀式 4 脉冲式8 钟形浮子式 5 圆盘热动力式9排污阀结构形式代号结构形式代号结构形式代号液面连接排放截止型直通式 1液底间断排放截止型直流式 5 截止型角式 2 截止型直通式 6 ——截止型角式7 ——浮动闸板型直通式8五单元:密封副材料材料锡基轴承合金巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号B C D E F G H J M N P Q R S T X Y W当密封副的密封面材料不同时,以硬度低的材料代号表示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
阀门型号编制方法、阀门编号说明
阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。
阀门型号的标准化对阀门的设计、选用、经销,提供了方便。
当今阀门的类型和材料种类越来越多,阀门型号的编制也愈来愈复杂。
我国虽然有阀门型号编制的统一标准,但逐渐不能适应阀门工业发展的需要。
目前,阀门制造厂一般采用统一的编号方法;不能采用统一编号方法的,各生产厂可按自己的情况制订出编号方法。
一单元:阀门类型代号
注一个汉语拼音字母,按下表的规定。
二单元:传动方式
省略,不表示;
对于气动或液动机构操作的阀门:常开式用6K、7K表示;常闭式用6B、7B表示;防爆电动装置的阀门用9B表示。
三单元:连接型式
阀门结构形式用阿拉伯数字表示,按下表规定。
闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号
蝶阀结构形式代号
隔膜阀结构形式代号
旋塞阀结构形式代号
安全阀结构形式代号
减压阀结构形式代号
蒸汽疏水阀结构形式代号
五单元:密封副材料
当密封副的密封面材料不同时,以硬度低的材料代号表示。
六单元:公称压力数值用阿拉伯数字直接表示,它是MPa的10倍
七单元:阀体材料
举例:Z543H-16C 伞齿轮传动法兰连接平板闸阀,公称压力 1.6MPa,阀体材料为碳钢
阀门的命名
阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。
但下面内容在命名中均予省略:
(1) 连接形式中:“法兰”。
(2) 结构形式中:
a:闸阀的“明杆”、“弹性”、“刚性”和“单闸板”; b:截止阀和节流阀的“直通式”;
c:球阀的“浮动”和“直通式”;
d:蝶阀的“垂直板式”;
e:隔膜阀的“屋脊式”;
f:旋塞阀的“填料”和“直通式”;
g:止回阀的“直通式”和“单瓣式”;
h:安全阀的“不封闭”。
(3) 阀座密封面材料中的材料名称。
