三个常见的全自动电镀生产线
连续电镀生产线
连续电镀生产线连续电镀生产线的原理、优势和应用连续电镀生产线是一种现代化的生产工艺，为各个行业提供了高效、精确的电镀工艺解决方案。
本文将介绍连续电镀生产线的原理、优势以及应用领域。
一、连续电镀生产线的原理连续电镀生产线是通过将待镀件按照一定的顺序连续地通过电镀槽，利用电化学原理将金属镀层均匀地沉积在待镀件表面的一种生产工艺。
其原理基于电解液的离子交换和金属电解质的氧化还原反应。
连续电镀生产线主要包括预处理区、电镀区和后处理区。
首先，待镀件进入预处理区，通过酸碱清洗、除锈、活化等工序，去除表面的杂质和氧化层，为后续的电镀作准备。
然后，待镀件进入电镀槽，根据不同金属镀层需求，选择不同的电镀液和操作参数，通过正、负极的作用，使金属离子在待镀件表面均匀地沉积。
最后，经过冲洗、烘干等后处理工序，将镀层固定在待镀件上，并使其达到一定的光洁度和质量要求。
二、连续电镀生产线的优势1. 提高生产效率：连续电镀生产线采用连续流水作业方式，不需要频繁的停机换料，大大提高了生产效率。
相比传统的间歇式电镀工艺，连续电镀生产线的生产速度更快，能够实现高效连续生产。
2. 提高产品质量：连续电镀生产线通过严格控制不同工序的参数和操作要求，能够实现对镀层的均匀性、附着力、光洁度等质量指标的精确控制。
同时，连续电镀生产线的自动化设备能够有效地减少人为因素对产品质量的影响，提高了产品的稳定性和一致性。
3. 节约能源和资源：连续电镀生产线的工艺流程相对简化，减少了金属电镀液的消耗量和废水的排放量，降低了对环境的影响。
此外，连续电镀生产线所需要的设备和占地面积相对较小，节约了生产空间和投资成本。
4. 降低劳动强度和提升安全性：连续电镀生产线实现了自动化生产，减轻了工人的劳动强度，降低了工伤风险。
而且，连续电镀生产线采用密闭式操作，有效地减少了化学品的泄漏和对操作人员的伤害。
三、连续电镀生产线的应用领域1. 电子电器行业：连续电镀生产线广泛应用于电子电器行业，用于制造金属外壳、接口和导电部件的镀层。
滚挂镀全自动生产线技术方案
全自动滚镀挂镀生产线技术协议河北天创管业有限公司2016年9月27日甲方：河北天创管业有限公司乙方：盐城中航自动化装备有限公司现甲方委托乙方加工生产全自动滚镀挂镀生产线，具体技术要求如下：一、主要加工产品螺丝、螺母、电力金具，抱箍等件、等五金件。
滚筒可加工产品的尺寸1400mm，直径300mm，滚筒工作载重量500KG。
二、产能核算采用2台龙门吊车，每筒产品加工时间约3分钟，平均每筒载重量按500kg计：500kg×60分钟÷3分钟=10000kg/小时。
三、设备技术要求参数及性能：1、滚筒：滚筒由进口聚丙烯（PP）塑料板制成，滚筒长1752mm，筒体为6面，滚筒板为20mm厚，筒板钻孔为φ6mm。
滚桶的大齿轮φ816mm聚丙烯塑料板厚30mm，小齿轮φ160mm。
滚桶门为内卡槽，外六道带钩门栓固定，确保不漏料。
滚筒吊板30mm厚进口塑料板，φ135滚筒传动齿轮不锈钢（材质316L），滚筒传动轴φ50不锈钢材质（材质316L），滚筒支架φ60mm圆钢（碳钢外包PP管防腐）。
两端设计形状为60°V型支座，与V形元宝座相吻合以确保滚筒旋转的稳定性能。
滚筒传动部位采用φ55防腐耐磨套，进口PP塑料原料轴套座，进口板材耐温高、耐磨。
滚筒耐高温80℃以上。
2、V形架V型座边长为60度延深，角度为三角形，底部保留R弧。
用不锈钢316L板手工制作，及不容易坏。
3、滚筒由减速机（杭州产，80型，速比为1:40）、电机（3千瓦）传动轴、齿轮、轴承、减速机固定支架传动，滚筒转速为6～8 转/min。
其中传动轴、齿轮、轴承、减速机固定支架传动为316L不锈钢材质。
减速机表面用还氧富锌耐酸漆做三遍防腐（减速机为外购件，我方无法进行防腐处理，表面有很多紧固空，加油孔）。
4、吊车吊车主要由不锈钢5mmH型钢、8mm不锈钢板、减速机、传动轴、不锈钢轴承、起重吊带制做，升降电磁制动电机4 KW ，行走电磁制动电机2.2KW。
电镀处理中的电镀自动化生产线设计与建设

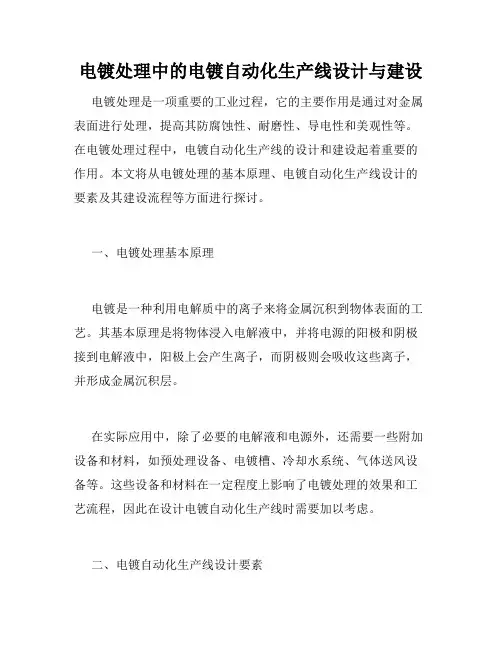

电镀处理中的电镀自动化生产线设计与建设电镀处理是一项重要的工业过程，它的主要作用是通过对金属表面进行处理，提高其防腐蚀性、耐磨性、导电性和美观性等。
在电镀处理过程中，电镀自动化生产线的设计和建设起着重要的作用。
本文将从电镀处理的基本原理、电镀自动化生产线设计的要素及其建设流程等方面进行探讨。
一、电镀处理基本原理电镀是一种利用电解质中的离子来将金属沉积到物体表面的工艺。
其基本原理是将物体浸入电解液中，并将电源的阳极和阴极接到电解液中，阳极上会产生离子，而阴极则会吸收这些离子，并形成金属沉积层。
在实际应用中，除了必要的电解液和电源外，还需要一些附加设备和材料，如预处理设备、电镀槽、冷却水系统、气体送风设备等。
这些设备和材料在一定程度上影响了电镀处理的效果和工艺流程，因此在设计电镀自动化生产线时需要加以考虑。
二、电镀自动化生产线设计要素1、生产线整体布局电镀自动化生产线的整体布局直接影响了电镀处理的效率和生产成本。
在设计布局时需要注意以下几点：（1）生产线应该尽量紧凑，方便物品的转移。
（2）应尽可能减少对人工操作的依赖，增强生产的自动化程度。
（3）合理设置物品存放位置和转移设备，减少中间加工环节和时间成本。
（4）布局应符合流程要求，确保工作流畅和高效。
2、设备选型在电镀自动化生产线的设计过程中，设备选型是重中之重。
不同厂家的设备在使用上各有特点，通过对比各种设备的性能和使用经验，选取最合适的设备可以提高生产效率和降低成本。
（1）硬件设备：包括电解槽、冷却水系统、气体送风设备等。
（2）软件设备：包括自动化控制系统、监控设备、数据处理系统等。
（3）随机设备：包括在线检测仪器、备件等。
3、安全环保电镀处理过程中会产生一些有害物质，若不妥善处理，可能会对环境和人体健康造成损害。
因此，在设计电镀自动化生产线时需要加强安全和环保控制，在生产过程中减少有害气体和废水的产生，并采取适当的处理措施。
同时还需要设置应急救援设备和紧急处理预案，以排除人员伤亡和环境污染等可能性。
电镀设备电镀生产线
电镀设备电镀生产线电镀设备是用于表面处理的一种设备，主要用于对某些金属制品进行表面的镀铬、镀铜等处理，从而提高其耐腐蚀性、装饰性和导电性等性能。
电镀设备包括电镀池、电源、温度控制、搅拌装置、工艺控制系统等组成的完整的电镀设备，它常常是电镀生产线的核心部分。
一、电镀生产线概述电镀生产线包括准备工序、电镀工序和后处理工序，一般由洗净、酸洗、去油、水洗、除锈、中和、表面活化、电镀、冲洗等多个步骤组成。
为保证电镀品的质量和稳定性，需要对整个生产线进行严格的控制。
1. 准备工序准备工序是对真空和电极进行预处理，包括洗净、去除表面氧化、放电消耗和喷嘴处理等。
洗净过程是将金属零件浸泡在酸碱溶液中，以去除金属表面上的污垢和油脂。
去除表面氧化是指在真空室中，使用刮刀或喷嘴通过强氧化浸泡液去除零件表面上的氧化层。
放电消耗是指通过电极放电来消耗表面氧化层和残余气体，用于在真空中减少杂质的影响。
喷嘴处理是指在真空室中通过喷嘴喷雾处理，用于减少空气流动和氧化过程。
2. 电镀工序电镀工序主要是在电镀池中进行，包括金属离子的沉积、阴极保护和控制电流密度等。
电镀池是由工艺槽、电源、温度控制系统、搅拌装置、工艺控制系统等组成的，它是电镀生产线的核心部分。
3. 后处理工序后处理工序主要是对电镀过后的零件进行清洁、烘干等处理，以保证电镀膜的光洁度和质量。
清洁过程是将电镀过后的零件浸泡在酸碱溶液中，以去除电极材料和电镀液。
烘干过程是将清洁过后的电镀零件放入高温烘箱中，以除去零件表面上的残余水分。
二、电镀设备的分类电镀设备按照不同的分类方式，可以分为不同的类型：1. 按照电源类型分类电镀设备的电源可以分为两种类型：直流电源和交流电源。
直流电源：直流电源是指将交流电源通过整流电路转换为直流电进行供电，其特点是电流稳定性好，能够提供稳定的电源，适用于大部分金属的电镀。
交流电源：交流电源是指直接采用交流电作为电源进行供电，其特点是易于控制和调节电流，使用较为简单。
电镀生产线
电镀生产线电镀生产线是一种工业生产设备，用于在金属表面镀覆一层金属或其他材料，以增加其耐腐蚀性、装饰性和导电性。
本文将介绍电镀生产线的工作原理、设备组成以及应用领域。
一、工作原理电镀生产线的工作原理基于电化学原理，通过控制电流和离子在电解液中的移动，将金属沉积在金属表面上。
具体来说，电镀工艺包括四个步骤：预处理、电解液、电沉积和后处理。
1. 预处理：首先需要将需要镀覆的金属表面进行清洗，去除污垢和氧化层。
常见的清洁方法有机械清洗、溶剂清洗和酸洗等。
2. 电解液：电解液是电镀过程中起关键作用的溶液，它包含了金属离子和其它添加剂。
金属离子是所需镀覆金属的源头，而添加剂则用于控制电镀过程中的温度、pH值和镀层的性能。
3. 电沉积：通过连接阳极和阴极引入电流，使金属离子在电解液中移动并沉积在工件表面。
阳极一般由金属材料制成，而阴极则是需要进行镀覆的工件。
4. 后处理：电沉积完成后，需要将工件从电解液中取出，并进行洗涤和干燥等后处理，以去除多余的电解液和增强镀层的附着力。
二、设备组成电镀生产线的主要设备包括预处理设备、电镀槽、电源系统和控制系统等。
1. 预处理设备：预处理设备用于清洗和处理金属表面，常见的设备有超声波清洗机、酸洗槽和喷砂机等。
这些设备可以去除污垢和氧化层，为后续的电镀过程做好准备。
2. 电镀槽：电镀槽是电镀生产线最重要的部分，它用于容纳电解液和工件。
槽体通常由耐酸碱材料制成，内部涂有防腐层。
槽体底部设有阳极和阴极，通过电源系统提供电流。
3. 电源系统：电源系统为电镀生产线提供所需的电流。
根据实际需要，可以选择直流电源或交流电源，并通过电流控制装置来控制电流的大小和方向。
4. 控制系统：控制系统用于监控和控制电镀生产线的各个参数。
通过传感器和仪表，可以实时监测电解液的温度、浓度和pH值等，以及电流的大小和工作时间等。
控制系统还可以自动化调整电镀条件，以提高生产效率和品质。
三、应用领域电镀生产线广泛应用于不同领域，主要包括装饰性电镀、防腐性电镀和功能性电镀。
电镀自动线常识

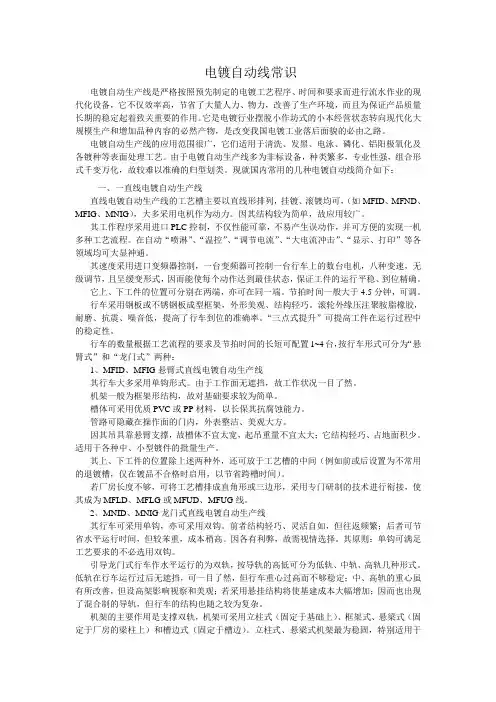

电镀自动线常识电镀自动生产线是严格按照预先制定的电镀工艺程序、时间和要求而进行流水作业的现代化设备，它不仅效率高，节省了大量人力、物力，改善了生产环境，而且为保证产品质量长期的稳定起着致关重要的作用。
它是电镀行业摆脱小作坊式的小本经营状态转向现代化大规模生产和增加品种内容的必然产物，是改变我国电镀工业落后面貌的必由之路。
电镀自动生产线的应用范围很广，它们适用于清洗、发黑、电泳、磷化、铝阳极氧化及各镀种等表面处理工艺。
由于电镀自动生产线多为非标设备，种类繁多，专业性强，组合形式千变万化，故较难以准确的归型划类。
现就国内常用的几种电镀自动线简介如下：一、一直线电镀自动生产线直线电镀自动生产线的工艺槽主要以直线形排列，挂镀、滚镀均可，（如MFID、MFND、MFIG、MNIG），大多采用电机作为动力。
因其结构较为简单，故应用较广。
其工作程序采用进口PLC控制，不仅性能可靠，不易产生误动作，并可方便的实现一机多种工艺流程。
在自动“喷淋”、“温控”、“调节电流”、“大电流冲击”、“显示、打印”等各领域均可大显神通。
其速度采用进口变频器控制，一台变频器可控制一台行车上的数台电机，八种变速，无级调节，且呈缓变形式，因而能使每个动作达到最佳状态，保证工件的运行平稳、到位精确。
它上、下工件的位置可分别在两端，亦可在同一端。
节拍时间一般大于4.5分钟，可调。
行车采用钢板或不锈钢板成型框架，外形美观、结构轻巧。
滚轮外缘压注聚胺脂橡胶，耐磨、抗震、噪音低，提高了行车到位的准确率。
“三点式提升”可提高工件在运行过程中的稳定性。
行车的数量根据工艺流程的要求及节拍时间的长短可配置1~4台，按行车形式可分为“悬臂式”和“龙门式”两种：1、MFID、MFIG悬臂式直线电镀自动生产线其行车大多采用单钩形式。
由于工作面无遮挡，故工作状况一目了然。
机架一般为框架形结构，故对基础要求较为简单。
槽体可采用优质PVC或PP材料，以长保其抗腐蚀能力。
VCP连续电镀生产线
V C P连续电镀生产线 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
VCP连续电镀生产线
产品特点：
1、此类生产线可全自动,半自动转换,设计科学合理紧凑、自动化度高;
2、全自动DMS操作监控系统,生产状况及生产数据均能存储及打印;
3、天车运行状况显示,生产线所有设备运行状况可由PC完全操作及监控;
4、自动计算电镀安培*小时（安时）,根据不同PCB参数准确补充光剂;
5、行车监控系统可做成固定式或开放式程序,用户可根据不同的电镀时间输入参数,系统自动生产程序,不需要经过供应商修改程序,大大节约了时间和成本;
6、使用罗门哈期或同等品牌药水,做出来的产品:COV能达到8%、纵横
比:10:1
电镀设备各类
7、单提式单飞巴龙门天车、双提升双飞龙门天车、双提升双巴开合龙门天车。
运用范围
8、沉铜除胶渣线、板面电镀(一次铜)线、图形电镀（二次铜）线、电镀镍金线、电镀铜镍金线
、多功能生产线（沉铜除胶渣和板面电镀）。
连续电镀生产线
连续电镀生产线随着现代工业的不断发展，电镀技术也得到了越来越广泛的应用。
为了满足市场需求，提高生产效率和质量，连续电镀生产线应运而生。
下面我们来详细介绍连续电镀生产线的相关知识。
一、连续电镀生产线的概述连续电镀生产线是一种全自动化的电镀设备，主要应用于零件表面的电镀加工。
这种生产线主要由前处理、电镀、后处理、自动输送系统等部分组成，能够实现全自动化的操作，提高生产效率和电镀质量。
二、连续电镀生产线的工作原理连续电镀生产线的工作原理主要分为以下几个步骤：1、前处理：包括清洗、脱脂、酸洗等工序，主要是为了去除物件表面的油污、锈蚀、氧化物等，以便于后续的电镀处理。
2、电镀：电镀工序是整个生产线的核心，主要是通过电解的方式在物品表面形成一层金属膜，起到保护和美化的作用。
常用的电镀方法有电解镀镍、电解镀铬、电解镀铜等。
3、后处理：经过电镀处理的物件需要进行后处理，包括洗涤、烘干、抛光等工序，以便于提高电镀质量。
4、自动输送系统：完成上述工作后，将制品输送到下一道工序，实现全自动化操作。
三、连续电镀生产线的优点连续电镀生产线具有以下几个优点：1、自动化程度高：整个生产线采用全自动化操作，减少了人工操作，提高了生产效率和工作效率。
2、生产能力强：连续电镀生产线能够连续进行电镀处理，不停机生产，提高了生产能力和生产效率。
3、稳定性好：生产线采用高精度的设备和控制系统，能够实现精准的电镀控制和稳定的工作状态。
4、电镀质量高：生产线配备了先进的检测设备和仪器，能够对电镀质量进行准确的检测和控制。
四、连续电镀生产线的应用领域连续电镀生产线主要应用于以下几个领域：1、汽车零部件：汽车零部件需要具有优异的耐腐蚀性和美观性，在这方面，连续电镀生产线能够发挥重要的作用。
2、电子零部件：连续电镀生产线对于电子零部件表面的镀铜、镀镍等工艺要求高，能够实现高质量的电镀加工。
3、家庭电器：家用电器有时需要进行电镀处理，以提高美观度和耐腐蚀性，这方面，连续电镀生产线也能够发挥作用。
电镀设备分类及应用
电镀设备分类及应用以电镀设备分类及应用为题，本文将对电镀设备进行分类并介绍其应用。
一、电镀设备分类电镀设备主要分为以下几类：电镀槽、电镀机、电镀设备附件等。
1. 电镀槽电镀槽是电镀工艺中使用的主要设备，根据不同的电镀需求，可以分为以下几类：（1）直流电镀槽：适用于大多数金属的电镀，如铜、镀锌等。
（2）交流电镀槽：适用于特殊要求的电镀工艺，如沉积均匀度要求高的装饰性电镀。
（3）快速电镀槽：适用于对生产效率要求高的场合，如大批量生产的电镀工艺。
（4）特殊材料电镀槽：适用于特殊材料的电镀工艺，如塑料电镀槽、玻璃电镀槽等。
2. 电镀机电镀机是用于控制、操作电镀槽的设备，根据不同的控制方式和功能，可以分为以下几类：（1）手动电镀机：操作简单，适用于小规模生产和实验室使用。
（2）半自动电镀机：通过预设程序自动控制电镀过程，提高生产效率。
（3）全自动电镀机：集成了更多的自动化控制功能，适用于大规模生产和复杂的电镀工艺。
（4）在线电镀机：直接与生产线连接，实现连续生产，提高生产效率。
3. 电镀设备附件电镀设备附件是电镀过程中必不可少的辅助设备，根据不同的功能，可以分为以下几类：（1）电源设备：提供电镀过程所需的电能，包括直流电源、交流电源等。
（2）电解槽：用于容纳电镀液和电极，通过电解作用实现金属离子的沉积。
（3）过滤设备：用于过滤电镀液中的杂质，保持电镀液的纯净度。
（4）温控设备：用于控制电镀液的温度，保持电镀过程的稳定性。
（5）搅拌设备：用于搅拌电镀液，保持其均匀性。
二、电镀设备应用电镀设备广泛应用于各个行业，主要包括以下几个方面：1. 金属制品加工电镀是常用的金属表面处理技术，可以提高金属制品的耐腐蚀性、抗磨损性和美观度。
电镀设备在金属制品加工行业中应用广泛，如汽车零部件、家电产品、建筑材料等。
2. 电子电器行业电子电器产品对金属表面的要求较高，电镀设备可以在电子电器行业中实现金属表面的防腐、导电、导热等功能，提高产品的品质和性能。
电镀生产线控制系统的PLC程序设计指导
—260—电镀生产线控制系统的PLC 程序设计指导李哲林（内蒙古通辽市工业职业学校，内蒙古 通辽 028000）摘 要：随着我国国民经济的迅速发展，电镀与精饰的新技术，新工艺不断涌现。
电镀生产线实现的是一个复杂的工艺生产过程，需要控制电镀时间，电镀电流，电压，溶液浓度，温度，相关的周边设备控制及生产过程自动化。
本文介绍了利用三菱FX 系列PLC 对某条电镀生产线行车的运动控制程序设计的准备工作。
关键词：电镀生产线；PLC；行车控制1 什么是电镀电镀是一种电化学过程，也是一种氧化还原过程.电镀的基本过程是将零件浸在金属盐的溶液中作为阴极，金属板作为阳极，接直流电源后，在零件上沉积出所需的镀层。
电镀时，镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。
为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。
电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。
电镀能增强金属的抗腐蚀性（镀层金属多采用耐腐蚀的金属）、增加硬度、防止磨耗、提高导电性、润滑性、耐热性和表面美观。
2 电镀的作用利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆层的技术。
电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。
通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。
3 情景描述在三十年代，某钢铁厂就具有电镀较宽带钢的专用生产作业线，使用不溶阳极，利用低品位矿石和碎矿补充电解液中的锌，采用过滤和净化循环，从而维持电镀液的成分。
1939年，Weirton steel 的镀锡作业线改用镀锌。
在此采用了Hubble Weisberg 电镀液，并添加了氨合氯化锌络盐。
弹药箱因为生锈而损坏，为使其具有耐蚀性，将镀锡作业线改为带钢作业线。
全自动电镀生产线是按照一定的工艺要求，将有关的各种电镀处理槽、行车、机架、电气系统、电源设备、抽风系统、循环过滤系统、温控加热系统、空气搅拌系统、液位控制系统、阴极移动装置等构成一个完整的多功能自动控制系统。
电镀生产线自动控制系统的设计与实现论文
电镀生产线自动控制系统的设计与实现论文摘要随着工业自动化技术的快速发展，电镀生产线已经实现了很大程度的自动化。
本论文旨在设计和实现一个高效的电镀生产线自动控制系统。
首先，对电镀生产线的基本原理和流程进行了介绍，并分析了现有的电镀生产线自动控制系统存在的问题。
接着，提出了一种基于PLC和人机界面的新的电镀生产线自动控制系统设计方案，并详细阐述了其硬件和软件的实现过程。
最后，通过对设计方案的实际应用和测试，验证了新的电镀生产线自动控制系统的可行性和效果。
1. 引言电镀是一种将金属材料的表面涂上一层金属膜的工艺，用于增强材料的耐腐蚀性、导电性和美观性。
传统的电镀生产线存在一些问题，如生产效率低下、质量控制困难等。
为解决这些问题，本文提出了一种新的电镀生产线自动控制系统设计方案。
2. 电镀生产线的基本原理和流程电镀生产线主要包括前处理、电镀和后处理三个主要阶段。
前处理阶段包括清洗、脱脂和酸洗等步骤，用于去除材料表面的污垢和氧化层。
电镀阶段将金属材料浸入电解液中，通过施加电流将金属离子在材料表面还原为金属膜。
后处理阶段包括清洗、干燥和包装等步骤，用于去除电镀后的残留物并提高产品的质量。
3. 现有电镀生产线自动控制系统存在的问题目前，电镀生产线自动控制系统主要采用传统的硬连线控制方式，存在以下问题：1.生产效率低下：传统控制方式需要人工操作繁琐，生产效率较低。
2.质量控制困难：传统控制方式对于电镀过程中的温度、浓度等参数控制不够精确，难以保证产品的质量。
3.维护困难：传统控制系统的结构复杂，一旦发生故障，维修和更换零部件都很麻烦。
4. 新的电镀生产线自动控制系统的设计方案本文提出了一种基于PLC和人机界面的新的电镀生产线自动控制系统设计方案。
该方案的主要优点如下：1.高效自动化：新的控制系统采用PLC作为控制核心，可以实现动态自动控制，大大提高了生产效率。
2.精确定量控制：新的控制系统可根据实时监测的温度、浓度等参数，自动调节电镀过程中的工艺参数，保证产品的质量。
德尔福全自动电镀设备的工作原理
德尔福全自动电镀设备的工作原理摘要：简单介绍深圳德尔福全自动电镀设备的工作原理，包括电镀生产线的组成部件及原理！关键字：深圳德尔福，电镀设备，电镀生产线，过滤机1．系统特点全自动电镀生产线是按照德尔福工艺要求，将电镀槽，行车，过滤机，机架，电气系统，电源设备，鼓风机，温控加热系统，空气搅拌系统，液位控制系统，阴极移动装置等构成一个完整的多功能自动控制系统。
该生产线适用于滚镀、挂镀两用。
2．控制工作过程电镀生产线采用了直线悬臂式行车，行车架上有可升降的吊钩。
行车和吊钩各由一台电机带动，由变频器控制电机的上下行速度。
横向移动为饲服马达控制,精度很高,定位准确.3．机械结构设计部分3．1机架考虑到电镀生产的环境酸碱腐蚀性较大，我们在机架整体部分采用了优质不锈钢型材，提高设备的耐蚀性，并且达到了设备要求的强度和刚度。
3．2行车为了充分发挥设备的性能，提高生产效率，选择了2台行车，单臂起吊。
除了人工上下料以外，整个过程全自动运行。
3．3阴极移动由于在电镀时阴极上有气泡产生，如果这些气体粘附在阴极表面，就会阻止金属离子的继续沉积，结果造成镀层表面麻点、小孔的出现，影响产品的质量。
为了消除这种现象，我们采用了阴极移动装置，防止出现误运作，影响流程的正常运行。
4．电气设计部分4．1可编程控制器PLCPLC选用西门子公司生产的s7-300系列，椐所需I/O的实际点数选择适合的扩展模块。
由CPU224控制镀槽中草药液位传感器来控制镀液的液面高度；在和上位通迅的前提下，由CPU224控制行车的运行、阴极移动、喷淋系统、空气搅拌系统。
4．2工控机（上位机）上位机和PLC通过RS-485串行通讯来完成对生产过程实时监控显示，同时软件的编制及操作使用均在WINDOWSxp环境下进行，在界面上有组态王软件编制的各功能模块。
系统具有掉电保护功能，能及时对现场数据和状态进行保护，确保系统能继续安全运行。
5．关键附属设备5．1喷淋设备为使工件清洗彻底干净，在各镀槽后的水洗槽上配有喷淋设备。
比较全的PCB生产工艺流程介绍
PCB生产工艺流程一．目的：将大片板料切割成各种要求规格的小块板料。
二．工艺流程：三、设备及作用：1．自动开料机：将大料切割开成各种细料。
2．磨圆角机：将板角尘端都磨圆。
3．洗板机：将板机上的粉尘杂质洗干净并风干。
4．焗炉：炉板，提高板料稳定性。
5．字唛机；在板边打字唛作标记。
四、操作规范：1．自动开料机开机前检查设定尺寸，防止开错料。
2．内层板开料后要注意加标记分别横直料，切勿混乱。
3．搬运板需戴手套，小心轻放，防止擦花板面。
4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。
5．焗炉开机前检查温度设定值。
五、安全与环保注意事项：1． 1．开料机开机时，手勿伸进机内。
2． 2．纸皮等易燃品勿放在焗炉旁，防止火灾。
3． 3．焗炉温度设定严禁超规定值。
4． 4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。
5． 5．用废的物料严格按MEI001规定的方法处理，防止污染环境。
七、切板1. 设备：手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪；2. 作用：层压板外形加工，初步成形；3. 流程：拆板→ 点点画线→ 切大板→ 铣铜皮→ 打孔→ 锣边成形→ 磨边→打字唛→测板厚4. 注意事项：a. a. 切大板切斜边；b. b. 铣铜皮进单元；c. c. CCD打歪孔；d. d. 板面刮花。
入、环保注意事项：1、 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓；2、 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖；3、 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。
废手套、废口罩等由生产部回仓。
4、 4、磨钢板拉所产生的废水不能直接排放，要通过废水排放管道排至废水部经其无害处理后方可排出。
钻孔一、一、目的：在线路板上钻通孔或盲孔，以建立层与层之间的通道。
二、二、工艺流程：1．双面板：２三、设备与用途1．钻机：用于线路板钻孔。
2．钉板机：将一块或一块以上的双面板用管位钉固定或一叠，以方便钻板时定位。
直线电镀自动生产线入门
直线电镀自动生产线入门摘要：介绍了直线自动生产线的基本组成、特性和功能，对产量的计算、槽体工位数的确定与排列、成本核算的范围等作了指导性的论述。
关键词：电镀自动生产线；直线；基本常识。
1、前言电镀自动生产线是严格按照预先制定好的工作程序、工艺流程和受镀时间要求而进行不间断工作的现代化设备。
它不仅运行快稳、产量高、质量稳定、节省了大量人力，且由于能源利用较充分、污染少而被国家环保部门广泛推举。
供挂镀或滚镀用的自动生产线主要有两类：直线和环形线。
适用于各镀种及清洗、发黑、电泳、磷化、铝阳极氧化等表面处理工艺。
直线自动生产线是依次将镀好的工件取出后再放入未镀的工件来完成的；其特点是机械简单而电器控制较为复杂，故电器元件的质量尤为关键。
环形自动生产线是以每个节拍将镀件向前推进一个工位来完成的；其特点是机械稍复杂而电器控制较为简单，故机械元件的质量尤为关键。
由于环形自动生产线不能逆向运行，变更工艺较困难，只适用于工艺十分成熟的场合，加之成本较高，因而直线自动生产线往往成为初投资企业的首选类型并得以广泛的运用。
这里着重介绍了直线自动生产线的组成、性能和特点，以便广大用户和工艺人员能够有针对性的选择和利用，使其以最经济的投资发挥出最大的效益。
总之，自动生产线没有手动线那样的随意性，更改亦较麻烦，因此制定一套合理的工艺流程尤为关键。
由于投资较高，决策前须考虑周到、成熟并长远些，选择时应从自身实力、产量大小、品种范围、质量要求、管理档次、自动化程度、发展目标等几个方面综合考虑。
2、直线自动生产线的产量2.1、节拍时间T节拍时间就是用户对上、下一挂（或一桶）工件所期望或要求的时间。
节拍时间愈短，单位时间内所产出的挂数（或桶数）就愈多。
直线自动生产线的节拍时间一般≥4.5分钟，最短可达3分钟，可按实际需要调节。
再短，不仅行车所需数量多，且难有运行空间的余地了。
虽然节拍时间愈短，产量愈高，但其镀槽需求的工位数可能亦愈多，全线亦愈长，所需的电镀电源、导电铜排、加温能源等亦愈大。
大型连续电镀生产线
大型连续电镀自动生产线
奥宏连续电镀自动生产线的规格及技术特性如下：
1、进料速度：0-30M/MIN
2、电镀速度：0-20M/MIN
3、产品厚度：小于80毫米
4、控制系统：自动
5、电镀方式：浸镀、液面深度控制选择镀、输式电镀等
6、电镀金属：金、银、镍、铜、锡等。
奥宏连续电镀自动生产线具有连续式通过电镀系统1套，垂直运行采用收卷机电镀机，实现无级平稳提升，水平运行的速度0.6-2M /Min，整机操作控制集中在总电器控制柜，方便操作及控制。
保证产品质量，及提高产品品质的一致性，也便于车间规范管理。
操作方式有全自动、及手动控制等方式供选择使用。
奥宏连续电镀自动生产线适用于各种端子，IC引线框架，线材以及带材等表面处理，这种生产线特点结构紧凑，占地面积小，环保性很高，节能降耗很大。
奥宏连续电镀自动生产线最大的特点是：
产品再连续通过设备电镀槽的过程中完成表面处理，达到生产所需要的表面处理条件，并保证带材的连续性和完整性，方便包装和后道工序的加工，对设备的要求极高，其中组重要的是要在数十米的
生产线通过时，既能够保证电镀层的稳定性和均匀一性，又保证产品不变形。
设备全部采用可编程控制器（PLC）管理，具有温度控制、整流器自动控制、液压控制、料自动添加及统计、产量统计、故障自动检测及显示、设备维护提示等功能。
引线框架电镀设备
引线框架电镀设备封装前引线框架电镀设备
特点:
封装前引线框架电镀生产线广泛用于集成电路引线框架的选择高速镀银、镀镍、镀锡铅等工艺。
根据引线框架的类型，生产线可分为片式电镀线和卷对卷式电镀线；根据电镀位置控制方法不同，生产线可分为浸镀、轮镀、压板式喷镀等类型。
镀区对位准确，镀层均匀细致，镀层厚度一致性好。
此类生产线最高可同时设12列通道。
封装后引线框架高速电镀生产线
高速镀锡自动生产线用于极大规模集成电路封装外引脚的全镀锡生产，全线自动控制，封闭生产，可满足各种高端集成电路的电镀生产。
该生产线解决了QFN和LQFP集成电路封装中外引脚镀锡生产线自动上下料、镀槽阳极屏蔽、掉料保护等关键问题，突破了QFN直线单边工作防止料片弯曲技术、阳极屏蔽提高镀层厚度均匀性技术，为各生产企业大规模生产提供良好的保证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三个常见的全自动电镀生产线
环形垂直升降式电镀生产线
环形垂直升降式电镀线与普通的电镀线结构上有着很大的不同，工件的横移和升降不再是针对单一的槽进行，而是整条线的挂具和工件同时动作，单槽的工件在上升，横移，下降后进入下一个槽，镀槽和多位的药水槽的工件则在槽内作连续移动，不作升降。
工件的横移是通过马达带动链条，链条拖动轨道来实现的，工件的升降也是通过马达带动链条，链条带动升降平台，托住滑动器，吊臂，挂具和工件来作上下运动的,所有的动作和安全防护都有感应器控制，通过一定的设置，可以实现工件多套程序，空中滴水，跳槽，下降到高位等特殊要求。
环形垂直升降式电镀线适用的范围非常广泛，主要用于种类多，零件小，产量大，工艺单一的产品，包括塑料电镀，实现镀镍铬，镀铜，ABS铜镍铬等电镀要求。
滚镀生产线
滚筒面板采用板材折弯成形或专用网格板拼捍成形,逐位独立驱动、带驱动滚筒,链式传动，45°螺旋齿轮转向传动、独立电机及减速机传动,可以无级变速转动，采用变频器或直流电机。
塑料电镀自动生产线
塑料电镀广泛应用于汽车装饰件、手机装饰件和标牌等行业，随着工程塑料应用的扩大，塑料电镀的范围也在扩大，主要适用于ABSPC塑料产品的电镀处理。
首先在塑料基本表面采用特定的处理方法获得一层金属层，使之兼有塑料盒金属二者的优点，既塑料金属化，然后进行常规电镀。
金属化的塑料克服了塑料本身的许多缺陷，具有良好的耐溶剂性、耐蚀性、耐磨性、耐光照性、导热性能、具有金属外观性好，镀层硬度等特点。
深圳德尔福精密机械设备有限公司是专业从事金属表面处理机械设备设计,集生产、销售为一体的企业。
历经多年的努力，已开发、设计出一系列完善的表面处理设备，满足了广大用户的不同需求，取得了行业的领先地位。
我们专业针对电镀生产线,化学药液过滤机,电镀过滤机,磁力泵,耐酸碱卧式泵,耐酸碱立式泵,隔膜式计量泵,电镀废水处理设备等产品的设计制造,加工安装,调试和电镀设备维修，极大地推动了金属表面处理行业发展，成为目前表面处理业的新亮点。
用户可采用半自动和全自动PLG程序控制系统，工件可自动送进由变频无极调速运动，通过数道全方位处理，我们拥有专业工程技术人员从事金属材料表面技术开发，我们建立了一套完整的品管体系以保障设备，产品的品质，公司配置了完备的测试仪器，严格按国际和国家行业标准对设备，产品，进行严格的检测
更多资料可以浏览深圳德尔福精密机械设备有限公司官方网站!
电镀设备/
