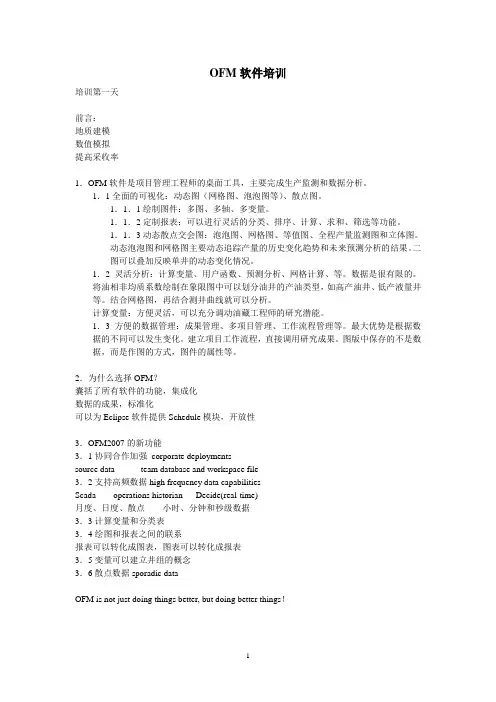

OFM培训讲义(全)

OFM软件培训培训第一天前言：地质建模数值模拟提高采收率1．OFM软件是项目管理工程师的桌面工具，主要完成生产监测和数据分析。

1．1全面的可视化：动态图（网格图、泡泡图等）、散点图。

1．1．1绘制图件：多图、多轴、多变量。

1．1．2定制报表：可以进行灵活的分类、排序、计算、求和、筛选等功能。

1．1．3动态散点交会图：泡泡图、网格图、等值图、全程产量监测图和立体图。

动态泡泡图和网格图主要动态追踪产量的历史变化趋势和未来预测分析的结果。

二图可以叠加反映单井的动态变化情况。

1．2灵活分析：计算变量、用户函数、预测分析、网格计算、等。

数据是很有限的。

将油相非均质系数绘制在象限图中可以划分油井的产油类型，如高产油井、低产液量井等。

结合网格图，再结合测井曲线就可以分析。

计算变量：方便灵活，可以充分调动油藏工程师的研究潜能。

1．3方便的数据管理：成果管理、多项目管理、工作流程管理等。

最大优势是根据数据的不同可以发生变化。

建立项目工作流程，直接调用研究成果。

图版中保存的不是数据，而是作图的方式，图件的属性等。

2．为什么选择OFM？囊括了所有软件的功能，集成化数据的成果，标准化可以为Eclipse软件提供Schedule模块，开放性3．OFM2007的新功能3．1协同合作加强corporate deploymentssource data team database and workspace file3．2支持高频数据high frequency data capabilitiesScada operations historian Decide(real-time)月度、日度、散点小时、分钟和秒级数据3．3计算变量和分类表3．4绘图和报表之间的联系报表可以转化成图表，图表可以转化成报表3．5变量可以建立井组的概念3．6散点数据sporadic dataOFM is not just doing things better, but doing better things！Borrow license sample databases ofmplusLM_LICENSE_FILE 1700@192.168.10.1文件夹：EXCEL EXERCISE 2007包括：1．井位坐标2．分类文件sort categrary：基础信息，地层、区块详细信息3．生产数据信息：日度生产数据PROD、小时级生产数据、试井数据1．启动OFM2．打开关闭项目：2007是向下兼容，在打开的同时升级了，注意在升级之前要备份。

FILE－OPEN－*.MdbFILE－CLOSE WORKSPACE 关闭的时候有提示：是否保存工作流？是否压缩数据库？建立工作流程的步骤：1．FILE－NEW WORKSPACE找到新建的文件夹放置，同时会生产*.OFM（所做的所有工作）和*.MDB（所有的基础数据）等两个文件。

如何建立文件：用模板、建立交互文件（常用）、从数据源建立（项目定义文件）、链接到公共数据库点击OK即可把默认生成的表格用右键删除，这样项目就是空的，下面加载数据2．点击ADD LINK TABLES找到文件夹，选择数据类型文件。

2．1选择文件时一定要注意：第一个加载的数据必须是井位坐标数据，选择HEADERID，点击OPEN即可。

尽管打开了，但还没有激活，在前面的方框中选择激活，表格内容全部会显示（每一列的列头会显示），点击OK就可以显示井位。

井位坐标表中尽量简洁，因为要影响统计速度，应该包括：井名、X、Y、Alias、WELLBORE 点击ADD LINK TABLES，加载别的表格，这时候没有顺序可言。

2．2添加分类表，选择数据类型，点击相应的数据表就可以添加，但一定要注意选择相应的表的类型Table Type，包括STATIC（基础信息表）、Monthly、Minute、Sporadic、Sporadic Dualkey（一口井同时有好几种参数发生变化时用）。

点击Static，就会出来一个对话框，注意有一个Unique To Unique类型的语句，注意To前后的一定要相同，否则说明数据不正确。

注意：分类表尽可能详细，应该包括很多相关内容。

水平井有不同类型的坐标类型：地面和地下，可以在Static表格中加载。

然后在EDIT－associate中关联一下即可。

对于井斜数据也可以在static中添加，然后在view菜单中就可以看见。

点击Monthly，等等2．3添加完成以后在view菜单中需要激活。

在前面的方框中选择，然后激活即可，点击OK。

可以通过作图Plot来检查数据是否加载成功2．4添加动态数据注意：RES－PROD数据是油藏或区块级别的数据，里面没有井名，时间是月度的。

加载RES－PROD数据之前，一定要加载分类表：Database菜单中有Categories，打开，就可以看见对话框，把其中的Sortcategory的数据类型前面打勾激活。

告诉它是月度数据，加载过程中出现To前后不一致的情况，KEY TYPE中选择Category，在Category中选择RESVOIR这样在数据类型下拉菜单中逐个选择，看看是否一致，直到一致才能确定。

2008.3.10 下午属性定义：表格中数据的单位定义。

数据库中只可记录数据，不能记录数据单位在加载完成的数据表中展开，检查各参数，设定参数的单位。

所有动态参数都需要设定下面的步骤。

Unit标签：定义参数的单位。

Database Unit system中的单位由客观的数据库决定的，个人不能随意改动。

Display Unit System中的单位是数据显示的单位，个人可以随意改动。

Math标签：Carry forward是否可以携带（0表示无穷多次）Multiplier－单位换算乘数。

Input与数据库中的单位一致，客观决定的，不能随意改动。

Output 由主观意愿决定的。

Grouping Option井组计算选项（Sum、Average（含水率））Report标签：报表中显示的字符，字符长度，小数位数等Plot标签：曲线名称注意：对于一个项目来说，前面完成的工作只需要做一次即可。

Database菜单的Units菜单中可以添加自己需要的单位（支持汉语），也可以找到所有单位的转化，并且可以修改，但建议不要修改。

添加以后就可以在表格管理器的Unit标签中找到添加进去的单位。

Database菜单的Multiplier菜单中可以添加自己需要的单位转化。

添加以后就可以在表格管理器的Unit标签的Multiplier中找到添加进去的单位转化率。

Database菜单Schema Tables：表格管理器Calculated Variables：计算变量Categories：激活分类信息Data：底层数据库，可以查看底层数据库。

当数据是通过远程链接而来的时候不可以编辑，而当数据是通过本地存储的则可以编辑。

Schema Tables中有一个选项Type，如果为link，表明是远程链接的，所以不可以修改。

远程链接数据只保存了数据文件存放的目录，而没有保存具体的数据。

好处有：可以实现数据的自动实时更新、数据存储容量小，但当数据改变后，也发生被动修改，项目本身没有辨别能力。

解决缺点的途径是数据的本地化，用Database菜单下的Workspace Snapshot，存储数据即可，出来的提示框，选择Yes即可，这时可以在存储的目录下找到相应的文件。

本地化的缺点是不能实现数据的实时更新。

将Type从link修改为Local以后，就可以修改了，但一定要小心。

如何将新的数据添加到本地数据库中？File菜单下面的Local.OFM和Link.OFM。

首先打开Link的数据库，然后在database菜单下的Export菜单Selected Database Tables中选择需要更新的数据库。

其它附加内容：OFM Defined Table Manager：指定哪些项目来源于公共数据，哪些数据来自自己的项目。

Change Database：将地上部分（图件模板）拿走，放在另一个数据库上进行（绘图）分析。

Shared Workspace：检查有没有公共的数据源Export－Selected Text Load File（Table Definitions表格列的含义；Table Data表格数据；Calculated计算变量；DCA Data预测数据）Import－Data Loader输入计算变量PVT高压流体物性，包括油、气、水，对预测影响很大。

Data Lable日期的标签范围，有date，time等PassWord：保密密码Completion、Wellbore和Patterns：层、井、井组的名称。

可以修改、删除，但这种删除是很彻底的，需要谨慎。

Edit－Map底图的编辑Association：Well Type－Table井的类别，数据库中已经有的。

SortCategory中选择Well Type－Expression通过定义计算变量来更改井的类别，譬如通过判断产油量、产水量等的变化判断或划分井的类型。

Ok以后有对话框，选择井的标记符号，一般选择第三中Create from data。

可以在属性对话框中显示Legend。

X Coordinate－HeaderId中选择Y Coordinate－HeaderId中选择Wellbore－HeaderId中选择AliasName－HeaderId中选择Symbols：修改井别，用不同的符号来表示Annotations：标注。

可以把底图等值线添加进来。

所有的*.ano为注释文件。

可以把Petrel 文件整理成如下格式加载到OFM文件中：M X YD X YD X YD X YD X Y―――――M X YHeader：图件的标题，可以随意修改Scale：比例尺，数据库的比例尺。

总结：建立新项目保存删除自动的表格添加自己的表格，注意第一个表格然后定义各个变量的单位项目的本地化如何编辑项目培训第二天2008-3-11 上午练习需要注意的问题：文件的类型一定要明白存在的主要问题：1．在建立过程中如果对同一张表多添加了一次，处理方式是按照正常程序完成，完成后就可以在Schema Tables中删除，或者直接在*.mdb文件中删除。

2．对于同一时间同一口井进行了很多次事件，可以用sporadic dualkey数据类型处理。

3．Maps－Association、Symbol、等等。

4．如果左边的功能菜单栏关闭了，则可以在View菜单中的Panes中打勾选择。

如果一次性打开很多，就可以在Panes中的layout中打开OFM Default5．Properties为属性窗口，重点是网格和边框，Well Name井名，Legend图例显示；Analysis 为工作流窗口；Filter为过滤窗口；Step为布景栏窗口，主要完成选井。
