网线的接法
网线水晶头的接法(有图)
网线水晶头的接法网线通用制作方法是：一、平行线。
平行线有两种：１、两边都用标准568A做水晶头，2、两边都用标准568B做水晶头（这种用的人多，认为该标准对电磁干扰的屏蔽更好。
）二、交叉线。
一头做成标准568A，一头做成标准568B。
三、全反线。
线序一般是一头为568B，另外一头的颜色全反过来，主要连接电脑和交换机，路由器的Console口。
这种连接允许计算机用户登录路由器或者交换机来输入命令。
（直接连接，非远程访问）用法：相同设备互联用交叉线，不同设备互联用平行线。
如：电脑连电脑，路由器连路由器，集线器连集线器，因为互联的设备相同，所以使用交叉线。
如：电脑连路由器，路由器连集线器，路由器连交换机等。
由于互联的设备不同，所以使用平行线。
交换机与交换机：情况比较特殊，分三种:交换机的普通口与另一个交换机的UPLINK口相连使用直连线;交换机的普通口与另一个交换机的普通口相连使用交叉线;交换机的UPLINK口之间相连同样使用交叉线。
现在的交换机一般都带UPLINK口，故采用平行线可以减少因接法不同而造成的错误。
千兆网线的接法和传输速率：1：普通超5类线,线的质量一般,两端均采用568B接法：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕线长约5米,能观察到最高19M/s的传输速度2：正品六类线,线中间十字塑料隔离架,两端均采用568B接法,颜色参见上面线长约5米,能观察到最高23M/s的传输速度3：跟上面完全一样的六类线,其中一端采用568B接法,颜色见上面,另一端采用这个接法：绿白、绿、橙白、棕白、棕、橙、蓝、蓝白线长约30米,能观察到最高32M/s的速度4：用普通超5类线,采用与3项完全一样的接法线长约15米,能观察到最高29M的速度以上“千兆网线的接法和传输速率”是从某专业网站得来的数据，从中可以看出，一端采用标准568B（橙白、橙、绿白、蓝、蓝白、绿、棕白、棕）另一端采用（绿白、绿、橙白、棕白、棕、橙、蓝、蓝白），这样的接法得出的传输速率是最高的（碍于没有设备可测试，数据不一定准确），这种接法类似平行线，可以用在百兆网络中，但速率不会提高。
网线的接线方法(水晶头的排线顺序)
在网络组建过程中，双绞线的接线质量会影响网络的整体性能。
双绞线在各种设备之间的接法也非常有讲究，应按规范连接。
本文主要介绍双绞线的标准接法及其与各种设备的连接方法，目的是使大家掌握规律，提高工作效率，保证网络正常运行。
双绞线的标准接法局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。
双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上线。
第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。
第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。
双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
网线的各种设备之间的接法
网线的各种设备之间的接法随着计算机技术的不断发展，网络的应用已经渗透到了我们生活的各个方面。
而要将多个计算机或设备连接在一起，构建起一个稳定的网络，就需要用上各种类型的网线和相应的接口设备。
本文将主要介绍多种常见的网线设备之间的接法。
一、传输介质首先，我们需要了解一下网线所使用的传输介质。
网线可以采用电缆或光缆作为传输介质，不同的介质有不同的特性和用途。
1. 电缆传输介质电缆通常被用于家庭和办公室网络中，它分为铜缆和光缆两种。
铜缆通常被用于短距离传输，而光缆则适用于远距离传输和高速传输。
铜缆包括双绞线和同轴电缆两种。
双绞线是最常用的网线之一，它包括UTP和STP两种。
UTP网线使用无屏蔽双绞线，能够抑制外部电磁干扰，因此常被用于家庭网络和低端办公网络。
STP网线使用屏蔽双绞线，能够更好地抵御干扰，通常被用于高端办公网络和数据中心。
同轴电缆是另一种铜缆，其内部由一个中心导体包覆一层绝缘层、一个屏蔽层、一个外层绝缘层组成。
同轴电缆通常被用于有线电视、电话和局域网等领域的数据传输。
2. 光缆传输介质光缆传输介质包括单模光缆和多模光缆。
单模光缆适用于长距离传输和高速数据传输，通信质量更稳定可靠，但造价更高。
多模光缆则适用于短距离传输，其传输速度相对较低，但成本更低。
二、各种设备的接法了解了传输介质的类型，我们来看一下各种设备之间的接法。
1.计算机和交换机的连接计算机与交换机之间的连接通常采用直连式接法，即将一根网线直接连接到计算机的网卡和交换机的网口。
2.计算机与路由器的连接计算机与路由器之间的连接通常可以使用以下两种方式：（1）直连式接法：将一根网线直接连接到计算机的网卡和路由器的WAN口。
（2）交叉式接法：对于一些旧的路由器，由于其硬件不支持自动识别直连式接法，需要使用交叉线连接计算机和路由器。
交叉线是一种将一对绞线的1和2线、3和6线对调连接所组成的网线，其作用是使发送方的1、2线连接到接收方的3、6线。
图文详解网线水晶头接法和线序
图文详解网线水晶头接法和线序1、568B标准摆放的顺序是：橙绿蓝棕，白在前，蓝绿（两线）互换。
2、568A标准摆放的顺序是：橙绿蓝棕，橙绿两系先互换为绿橙蓝棕，白在前，蓝橙两线再互换。
[共同点：蓝棕（两色系）均在后，白在前，4、6交替。
]3、为了保持最佳的兼容性，普遍采用EIA／TIA568B标准来制作网线。
图文详解网线水晶头接法和线序网线制作是搞网络的人的必修课，也是最为基础的实战项目。
网线制作方法有很多，我们在此简单的制作一下现在出现最多的RJ45通用8针网线制作方法。
我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。
橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是橙白、绿白、蓝白、棕白，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。
我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。
也就是说最终的结果是：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕(适合电脑与路由器、拨号猫、交换机)。
摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。
这种网线制作的顺序是通用的B类网线制作方法。
如果是A类网线制作顺序是橙绿互换，变成：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。
直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。
直连线(适合电脑与路由器、拨号猫、交换机)两头都是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。
如果是计算机和计算互连则需要交叉线。
网线的正确接法
网线的正确接法EIA/TIA 568A：①绿白②绿③橙白④蓝⑤蓝白⑥橙⑦棕白⑧棕EIA/TIA 568B：①橙白②橙③绿白④蓝⑤蓝白⑥绿⑦白棕⑧棕正线：就是568B标准反线：一头是568B，另一头是568A。
PC：个人电脑；HUB：哈波；SWITCH：交换机；ROUTER：路由器PC-PC:反线PC-HUB:正线PC-SWITCH：正线HUB-HUB普通口:反线HUB-HUB级连口：正线HUB-HUB级连口-级连口：反线HUB-HUB普通口-级连口：正线HUB-SWITCH:反线HUB(级联口）-SWITCH:正线SWITCH-SWITCH:反线SWITCH-ROUTER:正线ROUTER-ROUTER:反线注：①～⑧表示网线接头金属接触面向上，从左往右的接触点顺序。
正常100M标准接法为一一对应：①(橙白)②(橙)③(绿白)④(兰)⑤(蓝白)⑥(绿)⑦(棕白)⑧(棕)，即网线两头按序号同样排列。
（颜色随便排列两头一样也可以，不过网络效果不是很好。
）其实在100M网络中真正用到的只有：①②③⑥四根线，也就是说你也可以用一根网线连接两台工作站，接法就变成这样，确保①②③⑥是如下的颜色第一组：①(橙白)、②(橙)、③(绿白)、⑥(绿)第二组：①(蓝)、②(蓝白)、③(棕白)、⑥(棕)也就是说把网线的蓝、蓝白、棕白、棕当作橙白、橙、绿白、绿现在不少家庭已拥有两台的电脑，能不能用最省钱的方法连个网络呢？这样玩玩联网游戏岂不快哉！？这么着：一头是：①(橙白)、②(橙)、③(绿白)、⑥(绿)一头则是：①(绿白)、②(绿)、③(橙白)、⑥(橙)假如你象我一样喜欢偷懒又希望物尽其用的人，还可以这样接法：第一组两头一样：①(橙白)、②(橙)、③(绿白)、⑥(绿)；第二组一头这样：①(蓝)、②(蓝白)、③(棕白)、⑥(棕)，另一头：①(棕白)、②(棕)、③(蓝)、⑥(蓝白)。
这样这根网线既可用于连接普通网络，也可用于双机对连。

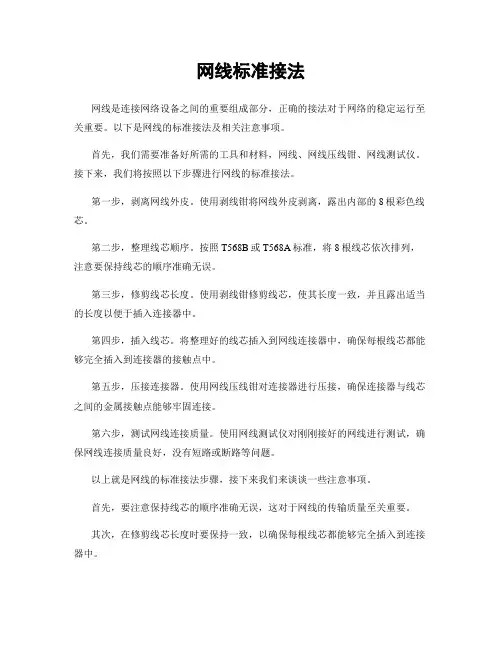

网线标准接法
网线标准接法网线是连接网络设备之间的重要组成部分，正确的接法对于网络的稳定运行至关重要。
以下是网线的标准接法及相关注意事项。
首先，我们需要准备好所需的工具和材料，网线、网线压线钳、网线测试仪。
接下来，我们将按照以下步骤进行网线的标准接法。
第一步，剥离网线外皮。
使用剥线钳将网线外皮剥离，露出内部的8根彩色线芯。
第二步，整理线芯顺序。
按照T568B或T568A标准，将8根线芯依次排列，注意要保持线芯的顺序准确无误。
第三步，修剪线芯长度。
使用剥线钳修剪线芯，使其长度一致，并且露出适当的长度以便于插入连接器中。
第四步，插入线芯。
将整理好的线芯插入到网线连接器中，确保每根线芯都能够完全插入到连接器的接触点中。
第五步，压接连接器。
使用网线压线钳对连接器进行压接，确保连接器与线芯之间的金属接触点能够牢固连接。
第六步，测试网线连接质量。
使用网线测试仪对刚刚接好的网线进行测试，确保网线连接质量良好，没有短路或断路等问题。
以上就是网线的标准接法步骤，接下来我们来谈谈一些注意事项。
首先，要注意保持线芯的顺序准确无误，这对于网线的传输质量至关重要。
其次，在修剪线芯长度时要保持一致，以确保每根线芯都能够完全插入到连接器中。
另外，在压接连接器时要用力均匀，确保连接器与线芯之间的金属接触点能够牢固连接。
最后，接好网线后一定要使用网线测试仪进行测试，确保网线连接质量良好，没有短路或断路等问题。
总之，正确的网线接法对于网络的稳定运行至关重要。
希望以上内容能够帮助您更好地了解网线的标准接法及相关注意事项，确保您的网络连接质量和稳定性。
网线的接线方法有几种
一、平行线制作：线序像568B一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕二、交叉网线制作在线序上，采用了1-3,2-6交换的方式，一头使用568B制作，另外一头使用568A制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕复杂点儿：双绞线一般有三种线序：直通（Straight-through），交叉（Cross-over）和全反（Rolled）1. 直通（Straight-through）线一般用来连接两个不同性质的接口。
一般用于：PC to Switch/Hub，Router to Switch/Hub。
直通线的做法就是使两端的线序相同，要么两头都是568A 标准，要么两头都是568B 标准。
Hub/Switch Host1 <------------>12 <------------>23 <------------>36 <------------>62. 交叉（Cross-over）线一般用来连接两个性质相同的端口。
比如：Switch to Switch，Switch to Hub，Hub to Hub，Host to Host，Host to Router。
做法就是两端不同，一头做成568A，一头做成568B 就行了。
Hub/Switch Hub/Switch1 <------------>32 <------------>63 <------------>16 <------------>23. 全反（Rolled）线，不用于以太网的连接，主要用于主机的串口和路由器（或交换机）的console 口连接的console 线。
做法就是一端的顺序是1－8，另一端则是8－1 的顺序。
Host Router/Switch1 <------------>82 <------------>73 <------------>64 <------------>55 <------------>46 <------------>37 <------------>2补：EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
网线接法另附图版
网线接法另附图版。
图1...图2...T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的W AN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的ip 地址：可以选择192.168.0.1 ———192.168.0.254 之间任何值作为这两台电脑的ip 地址，注意ip 地址不要重复使用。
网线接法大全
网线接法其实我们用的网线标准接法是568B 白橙- 橙 -白绿 -蓝- 白蓝- 绿 -白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙 - 橙 - 白绿 -绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本就达不到，一网线接四个水晶头的做法，是很可行的。
如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时45水晶头连接方法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么区别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。
用于不同设备相连（如网卡到交换机）。
交叉线：一端做成T568B一端做成T568A。
用于同种设备相连（如网卡到网卡）。
网线与网线对接方法
网线与网线对接方法
网线与网线的对接方法一般有以下几种：
1. 直插法：将两根网线的RJ45口直接插入一个交换机、路由器或者另一个设备的对应口中。
2. 交叉法：当需要直接将两台电脑或者其他设备相连时，可以使用交叉线。
其中一根网线的两对线交叉连接，即将1号线插到2号位，2号线插到1号位。
3. 万用法：有些网线可以同时用于交叉连接和直接连接，这种网线称为"万用网线"。
使用万用网线时，可以根据实际需要选择直插法或者交叉法。
无论使用哪种对接方法，务必确保网线的接头清洁并正确插入连接口，以保证网络连接的稳定性和速度。
网线接法标准详解
网线接法标准详解
A类和B类并不是代表网线的等级，而是根据网线的两种不同接法衍生出来的两个词语。
网线标准接法分为两种，一种是568A，一种是568B，也就是所谓的A类网线接法和B类网线接法。
普通网线分为两种，一种是同等设备使用的，如：电脑对电脑，一种是不同设备间使用的，如电脑对集线器。
用于相同设备的网线接法是一端水晶头为568A，一端水晶头为568B。
也叫做交叉互联法
交叉互联法主要使用在
电脑——电脑
集线器——集线器
交换机——交换机
路由器——路由器
用于不同设备的网线接法是两端都是568B或者568A，但通常都使用568B，叫做直连互联法。
直连互联法主要用在
电脑——ADSL ADSL——ADSL路由器的WAN口电脑——ADSL路由器的LAN口电脑——集线器或者交换机。
最详细网线面板接法
最详细网线面板接法
网线面板接法是连接电脑和网络设备之间的一种常用方法，一般通过网线将电脑与面板连接起来。
接法如下：
1. 选择一个合适的位置安装网线面板。
通常面板安装在墙上或者地板上比较稳固的位置。
2. 确保面板的安装位置离电脑和其他网络设备较近，并且可以方便布线。
3. 网线面板的背面有许多不同颜色的插座，每个插座都有编号或者标记，例如1、2、3、4等序号。
4. 将一根网线的一端插入电脑的网口。
电脑的网口通常位于背面或者一侧。
5. 将另一端的网线插入网线面板的对应插座。
如果你想要连接到特定的设备（比如路由器或者交换机），就将网线插入对应设备的端口。
6. 重复上述步骤，将其他需要连接的设备和电脑都通过网线插入网线面板的不同插座。
7. 检查所有连接是否牢固，确保网线插头完全插入插座中。
8. 安装完毕后，你可以测试已连接设备的联网情况，确保网络连接良好。
请注意，具体的接法可能因为不同的网络设备和面板而有所不同，因此在安装过程中请参考设备和面板的使用手册，并遵循相应的接线规范。
网线接法图解(包括水晶头和插座)
网线接法- 网线水晶头接法(图)网线接法- 网线水晶头接法（很多网友在问网线怎么接，网线怎样接，网线标准接法，网线制作，现收集网线接法如下：）RJ45 型网线插头又称水晶头，广泛应用于局域网和ADSL 宽带上网用户的网络设备间网线（称作五类线或双绞线）的连接。
在具体应用时，RJ45 型插头和网线有两种连接方法（线序），分别称作T568A 线序（图1）和T568B 线序（图2）。
RJ45 型网线插头引脚号的识别方法是：手拿插头，有8 个小镀金片的一端向上，有网线装入的矩形大口的一端向下，同时将没有细长塑料卡销的那个面对着你的眼睛，从左边第一个小镀金片开始依次是第1 脚、第2 脚、…、第8 脚。
图1：RJ45 型网线插头的T568A 线序接法示意图T568A 线序的适用范围这种接法用于网络设备需要交叉互连的场合，所谓交叉是指网线的一端和另一端与RJ45 网线插头的接法不同，一端按T568A 线序接（图1），另一端按T568B 线序接（图2），即有几根网线在另一端是先做了交叉才接到RJ45 插头上去的，适用的连接场合有：1. 电脑←—→电脑，称对等网连接，即两台电脑之间只通过一条网线连接就可以互相传递数据；2. 集线器←—→集线器；3. 交换机←—→交换机。
T568A 线序的接法如图1 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————绿白2————绿3————橙白4————蓝5————蓝白6————橙7————棕白8————棕图2：RJ45 型网线插头的T568B 线序接法示意图T568B 线序的适用范围一、直连线互连网线的两端均按T568B 接1. 电脑←—→ADSL 猫2. ADSL猫←—→ADSL 路由器的WAN 口3. 电脑←—→ADSL 路由器的LAN 口4. 电脑←—→集线器或交换机二、交叉互连网线的一端按T568B 接，另一端按T568A 接1. 电脑←—→电脑，即对等网连接2. 集线器←—→集线器3. 交换机←—→交换机T568B 线序的接法如图2 所示，RJ45 型网线插头各脚与网线颜色标志的对应关系是：插头脚号网线颜色1————橙白2————橙3————绿白4————蓝5————蓝白6————绿7————棕白8————棕两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按t568a 线序接，一端按t568b 线序接，然后网线经rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
网线水晶头怎么接-网线插座接法
网线水晶头怎么接网线插座接法在这个互联网时代，网线是每个家庭都需要用到的，自己要学会网线插座接法。
网线水晶头接法主要有两种，一种是平行线接法，另一种是交叉线接法。
下面就带大家了解网线插座接法和网线水晶头怎么接吧。
一、网线插座接法1、我们这里所说的网线插座，正确的叫法应该是网线模块，一般应用在室内的墙壁上作为网线插孔。
2、现在家庭中使用的一般都是双绞线，双绞线分为T568A 和T568B两种线序，信息模块端接入标准分T568A标准和T568B标准两种，我们的网线插座或者网线水晶头都只能在A 和B中选择一种方式接线，若果一头接错就不会有反应。
3、在正品网线插座上，8个接线卡口除了有标明568A标准和568B标准两种连接方式的色标外，还有标明每个内部接线端与前端针脚的对应序号，而且插座上的各种色标均非常清晰、极好辨认。
在接线时，你只须将双绞线中的各色线对打入对应色标的卡口即可。
网线插座接线步骤:第一步:用剥线工具或压线钳的刀具在离线头10厘米长左右(也可以长一点，方便后面压线)将双绞线的外包皮剥去。
露出了四对双绞线。
第二步:开始打线，先不要拆开各线对，在将相应线对预先压入打线柱时才拆开。
按照信息模块上所指示的色标选择我们偏好的线序模式(注:在一个布线系统中最好只统一采用一种线序模式，否则接乱了，网络不通则很难查)。
第三步:将全部的线都压进各槽位后，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
第四步:就是将打好线的信息模块装到86盒面板上，这样墙壁网线插座就安装好了。
第五步:把多余的线条剪掉后，将打好线的信息模块装到86盒面板上。
好的网线插座后面还有护线卡，这样可以保护轻微的拖拽网线时，不至于脱落。
但多数是没有护线卡保护网线插座的，所以在往墙内和插座面板上放置网线插座的时候要小心，不要拽拉网线。
注意!!1、有的网线是四根白和橙绿蓝棕主色线缠绕，而不是白色和其他色系的混合的白线和主色线缠绕，所以要留心每一组两根线放好后，再拆其他的线，否则，四根白线你无法知道哪一根是白橙、白蓝、白绿、白棕。
路由器网线三种最常见的链接方法
１ ． 光纤 人 户
户采用这种上网方式 ， 其接 法其 实 与 光纤 入 口一 样 。
以 前 绝 大 多数 家 庭 都 是 采 用 电 话 线 拨 号 上 网 ，用 的 是描
（ Ｍｏ ｄ ｅ ｍ） ， 这种 上网方式 如 今虽然 依旧流 行 ， 但 由于 网速不 如光纤 ， 如今正逐渐被光纤宽带取代 ， 不 过 目前 依 旧 有 很 多家 庭 用 户 还 在 使 用 这 种 上 网 方式 。
开放 ， 这 是公众平台的第四个基 本点 。 更好地方便开发者
这 是后台迭代 的重要部分 ， 这个对 商家或企业 来说 ， 是 定后， 我 们 看到 了 效 率 与 安 全 的 冲 突 。在 这 里 ， 效率 让步于安 开 发 ， 全 。最 后 一 个 ， 也是现 在最 重 要 的 一 个 ， 优 质 内 容 产 生 者 的 留 存 。 当 一 个 个 自品 牌 建 立 起 来 的 时 候 ， 平台最好的留存 引力 ， 非 常 有 必 要 的 。所 以 ， 你 会 看到 很 多第三 方 开 发 平 台 ， 比 如 早 期 的 微 盟 。微 客 来 … …还 有 编 辑 器 的 第 三 方 平 台 ，这 就 更 多
在 互 联 网 发 展 至 今 ，吸 粉 的套 路 在这 个 不 长 不 短 的二 十
和 普通 Ｍｏ ｄ ｅ ｍ不 同 ， 但接法是一样的 。
３ ． 网线入 口
网 线 入 户如 今 也比 较 主 流 ，很 多光 纤 网 线 并 不 直 接 提 供
就 一 根 网 线拉 到 用 户 家 中 ． 用 户 直 接 将 外 部 网 线 插 入 器的 ＷＡ Ｎ 端 口连 接 ， 然后 路 由 器 的 任 意 Ｌ Ａ Ｎ 口通 过 网 线 与 光 纤 猫 ， 电脑 网 卡 接 口连 接 就 可 以 了 。 ２ ． 电话 线 人 户 网 线 接 法 电 话 线 入 口是 我 们 以 前 见到 最 多的 ，至 今 依 旧 有 大 量 用 无 线路 由 器 的 Ｗ Ａ Ｎ 口就 可 以 了 。 此 外 ， 双路 由器串联 ， 也是
网络线缆接法与定义
网线接法大全（RJ45型网线插头）其实我们用的网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，把白橙- 橙- 白绿-绿四组芯线插入相应的线槽中，并可通信，但这最大通信在10M 我们生活中100M 根本线接四个水晶头的做法，是很可行的。
如果只有一根网线，但想两台机子同时上网，不增加外设，做网线时法水晶头金属面对自己，从左到右为1－8 （白橙、橙，白绿、蓝，白蓝、绿，白棕、棕）网线的接法一、PC连HUB （电脑连接上网设备）A端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
二、PC连PC （电脑连接电脑）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（标准568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
三、HUB连HUB （上网设备连接上网设备）A端：(568A)：白绿，绿，白橙，蓝，白蓝，橙，白棕，棕；B端：（568B）：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕。
千兆5类或超5类（包括6类线）双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。
直通网线与我们平时所使用的没有什么区别，都是一一对应的。
但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5。
例如:一端为：白橙、橙，白绿、蓝，白蓝、绿，白棕、棕；另一端：白绿、绿，白橙、白棕、棕，橙，蓝，白蓝；T568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕T568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕直连线：两端都做成T568B或T568A。
用于不同设备相连（如网卡到交换机）。
交叉线：一端做成T568B一端做成T568A。
用于同种设备相连（如网卡到网卡）。
10M的网卡中只有四根弹片，8根线中另四根不起作用所以要求低，两边是同一顺序就行，但最好按规范做；100M的网卡中有8根弹片，四根用于数据传输，另四根用于防串扰，严格按照规范做线能减少网络故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网线的接法千兆和百兆的接法都是一样的，网线的线序有两种，一种是568A，另一种是568B，一根网线如果两头都用568A或网线的接法者568B，这种叫网线接法图解直通线交换机网线接法，用来连接电脑和设备，比如路由器和电脑之间，交换机和电脑之间。
如果网线接法一根网线的两头一头是568A，另外一头是568B，这种叫交叉线，用来连接相同的设备，比如电脑和电脑的连接，交换机和交换机的连接。
原理是：网线工作的时候只用其中的4根线，1、2、3、6，有两种工作网线制作模式，一种是1发路由器和猫网线接法3收、2发6收，另外一种刚刚相反，是1收3发、2收6发，如果连接的两个设备工作模式一样，那就要用交叉线，因为这边是1发网线做法，那边要用3来收，这边3是收，而那边发的是1.网线接法最详细说明21世纪互联网的时代我们都离不开网络，而网线接法、如何学习网线制作成了众多菜鸟迫切需要掌握的知识。
其实，网线接法并不复杂，了解了网线线序后，一切就迎刃而解。
好，我们来学习网线制作方法，当然前提是你手里已经有了网线压线钳这样的网线制作工具网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
根据网线两端水晶头做法是否相同，有两种网线接法。
直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成。
交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准。
用于:PC网卡到PC网卡,HUB普通口到HUB普通口。
如何判断用直通线或交叉线：设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为 100m。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装4个中继器。
如安装4个中继器连接5个网段，则最大传输距离可达500m。
两台电脑通过网线直接连接（即对等网）的有关设置上面已经提到两台电脑之间通过网线进行连接时，rj45 型网线插头与网线的接法是：一端按 t568a 线序接，一端按 t568b 线序接，然后网线经 rj45 插头播入要连接电脑的网线插口中，这就完成了两台电脑间的物理连接。
但是这时两台电脑间不一定马上就能进行数据传送，还必须进行相关的设置：1. 指定每台电脑的 ip 地址：可以选择 192.168.0.1 ——— 192.168.0.254 之间任何值作为这两台电脑的 ip 地址，注意 ip 地址不要重复使用。
2. 设置每台电脑的子网掩码为： 255.255.255.03. 设置每台电脑的网关一样：例如，如果第一台电脑的 ip 地址是 192.168.0.1，第二台电脑的 ip 地址是 192.168.0.2，则第一台电脑和第二台电脑的网关都应该是 192.168.0.1 或都是 192.168.0.2，或者网关取192.168.0.1 ——— 192.168.0.254 之间任何值，例如两台机子的网关都取192.168.0.100。
4. 设置要访问电脑的硬盘为共享：设置共享的方法与局域网中的操作相同。
完成了上面 1 -- 4 项的设置后，在电脑的“网上邻居”中就可以看到互相连接的电脑了，接下来就可以像局域网那样用“复制－粘贴”互相传送数据了。
++++++++++++++++++网线插座接法网线插座接法图解：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好+++++++++++++千兆网线接法六类布线系统在传输速率上可提供高于超五类2.5倍的高速带宽，在100MHz时高于超五类300%的ACR值。
在施工安装方面，六类比超五类难度也要大很多。
六类布线系统的施工人员必须按照国际标准要求的规范去执行。
因为"越是高级的铜缆对外界的异常就越敏感。
随着传输速率的上升，安装施工的正确与否对系统性能的影响就越大"。
不合理的管线设计，不规范的安装步骤，不到位的管理体制，都会对六类布线的测试结果（包括物理性能和电气性能）带来影响，而且有些会成为难以修复的故障，甚至只能重新敷设一条链路来更替。
千兆网线接法注意事项：从推出六类布线系统至今，北京深万科积累了大量的现场施工经验，强者网络公司指出，企业在施工时应该注意以下六大注意事项。
由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
桥架设计合理，保证合适的线缆弯曲半径。
上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。
(拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩。
在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
在整个施工期间，工艺流程及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始前及时完成本工种任务。
网线水晶头接法网线水晶头怎么做？我们很多人都不清楚，下面我来告诉大家网线水晶头接法。
你如果想做一条网线从电脑连接到路由器，就网线两头都按“橙白，橙，绿白，蓝，蓝白，绿，棕白，棕”的顺序做好就可以了。
再给你些理论了，有兴趣的话可以了解下：网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕你可以注意下，两种做法的差别就是橙色和绿色对换而已。
如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑电脑和路由接的网线是什么顺序？橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
补充一个，两台机器互连，就是所谓的“交叉线”，是1.3线对调，2.6线对调。
就是：绿白绿橙白蓝蓝白橙棕白棕关于网线双交线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B 在接水晶头打线时应使用如下的顺序标准为TIA/EIA 568B和TIA/EIA 568A.制作水晶头首先将水晶头有卡的一面向下,水晶头金属面对自己，从左到右为1－8从左至右排序.12345678TIA/EIA-568B:–橙白，橙，绿白，蓝，蓝白，绿，棕白，棕TIA/EIA-568A:–绿白，绿，橙白，蓝，蓝白，橙，棕白，棕如果是相同设备,则使用网线水晶头两种接线方法:一头是: TIA/EIA-568A另一头是:TIA/EIA-568B如果是不同设备,则使用一种接线方法TIA/EIA-568B就行!（1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
这种网线一般用在集线器（交换机）的级连、服务器与集线器（交换机）的连接、对等网计算机的直接连接等情况下。
经常用于两台电脑直接互连传送数据！（3）100M接法。
这是一种最常用的网线制作规则。
所谓100M接法，是指它能满足100M带宽的通讯速率。
它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。
