间隙保护、零序保护的说明

变压器间隙零序电压保护动作事例分析

2009No. 6
HUNAN ELECTR IC POW ER
Vol. 29
3 I0 = IA + IB + IC = 0 断口三序电压为 :
UB ( 1) = UB ( 2) = UB ( 0) = - IB ( 2) Z ( 2) = 0. 313∠14. 5°
城变 (图中的 n 点 ) 110 kV 母线三序电压为 Un ( 1) , U n ( 2) , U n ( 0) :
4 事故计算分析
4. 1 柘东线 1. 41 km 处 B相接地时 , 故障电流计算 (标幺值算法 )〔2〕
建立复合序网如图 2所示。
断开处的边界条件为 :
IB = 0 UA = UC = 0 其相应的各序分量边界条件为 : IB (1) + IB (2) + IB ( 0) = 0; UB ( 1) = UB ( 2) = UB ( 0) 首先建立复合序网如图 3所示。
处的 3倍零序电压值为 170. 14V (二次值 ) , 而城变高后备间隙零压保护整定为 150V /4. 5 s (间隙零流与零压共时间元件 ) , 故城变高后备间隙零序过电压保护动作跳主变二侧是正确的 ; 东变高后备保护没有配置中性点零序电压保护、间隙保护 , 故东变无保护动作发生。
图 2 复合序网图 (B 相接地短路 )
柘溪电厂系统正 (零 ) 阻抗为 j 0. 093 8 ( j 0. 050 15) , 1. 41 km 处线路正 (零 ) 等值阻抗为 j 0. 004 4 ( j 0. 013 3 ) ,得出 1. 41 km 短路点处系统综合阻抗为 : Nhomakorabea参考文献

主变中性点倒闸操作过程中零序保护、间隙保护投退研究

method of protection platen
CLC number: TM774
Document code: A Article ID：1003-0107(2021)06-0118-03
0 引言对于电力系统中 110 kV 及以上电压等级的中性点
直接接地系统，中性点直接接地数目，直接影响整个网络零序电流的大小和分布，进而影响零序过流保护的适应性和整定计算[1]。一般双主变或多主变并列运行的变电站，为保证系统为直接接地系统，其中 1 台主变中性点直接接地运行，其余主变中性点经间隙接地运行。变
zero sequence current protection is used as the backup protection for the grounding short circuit fault; When
the neutral point is grounded through the gap, the gap protection is used as the backup protection of grounding
表 1 中性点分合闸位置与零序尧间隙保护投退状态
图 1 TA 引接方式及零序尧间隙保护原理图
2 主变零序保护、间隙保护原理
对于直接接地系统内的变压器，当变压器中性点直接接地时，零序电流保护作为接地短路故障的后备保护；当中性点经间隙接地时，间隙保护作为接地故障的后备保护。放电间隙击穿后产生的间隙电流 I0 和在接地故障时在故障母线 TV 的开口三角绕组两端产生的零序电压 U0 构成 " 或 " 逻辑，组成间隙保护，即间隙保护包括间隙电流保护和间隙电压保护 [2-3]220 kV 直接接地系统中母线电压互感器变压比为 220/ 姨 3 /0.1/ 姨 3 /0.1，间隙保护动作电流通常整定为 100 A，间隙保护动作电压通常整定为 180 V[4]。原理如图 1 所示。

浅谈间隙零序过流保护的意义

浅谈间隙零序过流保护的意义陈长松仪征化纤动力生产中心摘要：防止主变中性点分级绝缘受到危险的雷电、工频过电压及谐振过电压损坏，采用避雷器、零序保护和间隙保护三者相结合的保护方式，从而提高供电质量的可靠性。

关键字：中性点零序过流保护间隙零序保护避雷器一、间隙零序过流保护作用主变中性点放电间隙和零序保护电流互感器及中性点避雷器三者的作用都是保护变压器中性点绝缘，防止过电压，它们的关系是：１、当中性点刀闸接地时，放电间隙与避雷器均不起作用；２、当中性点刀闸断开后，放电间隙与壁画器有一个互相配合的关系，也就是当中性点电压逐渐升高到一定电压值时放电间隙先击穿，如此时电压降低，则避雷器就无需动作了，如电压继续升高，则避雷器就要动作。

放电间隙的作用就是防止避雷器的频繁动作，以延长避雷器的寿命；３、110KV及以上系统中性点的间隙保护主要是：为了防止过电压。

因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘，在靠近中性点的地方绝缘等级比较低。

如果发生过电压的话会造成设备损坏，间隙保护可以起到变压器绕组绝缘的作用，当系统出现过电压（大气过电压、操作过电压、谐振过电压、雷击过电压等）时，间隙被击穿时由零序保护动作，间隙未被击穿时有过电压保护动作切除变压器。

二、现场情况目前我公司有两个110kV系统降压站即一总降和二总降。

一总降共有四台主变，分别带10kVⅠ、Ⅱ、Ⅲ、Ⅳ段，四台主变都是不接地运行方式，只有在停送电的情况下，中性点接地刀闸才合上，正常运行时，中性点刀闸是断开位置。

四台主变没有安装间隙过流保护。

见下图：一总降110kV一次系统图二总降共有两台主变分别带10kＶⅠ、Ⅱ段，两台主变是中性点放电间隙和零序保护电流互感器及中性点避雷器三者相结合的保护方式。

二总降两台主变的一次接线方式见下图二总降就是这两种保护是并存的，如在中性点接地系统中，如果将主变中性点接地刀闸拉开时，主变零序电流保护就不起作用，当线路发生故障时，这时主变间隙零序保护就承担起接地保护的重任。

间隙保护、零序保护的说明

间隙保护、零序保护的
说明
-CAL-FENGHAI.-(YICAI)-Company One1
这个问题需分两种情况说明：1、独立TA方式。

该方式为主变直接零序过流取自主变套管中性点TA，间隙零序过流取自与放电间隙相串联的TA。

该方式下两种保护TA相互独立，无论中性点接地与否，两种保护同时投入而不会出问题。

证明如下：设两TA变比相同，则通常直接零序过流定值与时限应大于间隙零序过流定值与时限。

（1）、如主变中性点经间隙接地时间隙击穿，此时两TA流过相同电流，由间隙零序过流保护正确动作跳闸，如间隙过流保护拒动则可由直接零序过流保护作为后备动作跳闸。

（2）、当主变中性点直接接地，如系统发生接地故障，直接零序过流保护中将流过零序电流，而由于中性点地刀合位将间隙TA旁路，故间隙过流保护中将无电流流过，最终直接零序过流保护正确动作跳闸，间隙过流保护不会误动。

2、复用TA方式。

该方式为主变中性点无间隙TA，故二次接线将主变套管中性点TA二次电流串联接入直接零序过流保护和间隙零序过流保护通道。

该方式下两种保护复用同一TA，如果保护同时投入将可能发生误动作。

证明如下：（1）、如果主变中性点经间隙接地时间隙击穿，此时两保护流过相同电流，由间隙零序过流保护正确动作跳闸。

（2）当主变中性点直接接地，如系统发生接地故障，直接零序过流和间隙零序保护中将流过相同的零序电流，如果该电流大于间隙零序过流定值而小于直接零序过流定值，间隙过流保护将误动；即使故障电流大于零序过流定值，间隙过流保护也将提前误动出口。

因此，应分清自己所辖变电站的一次TA安装情况究竟属于哪种情形，再结合二次回路进行思考。

2。

变压器间隙保护和零序保护投退原则

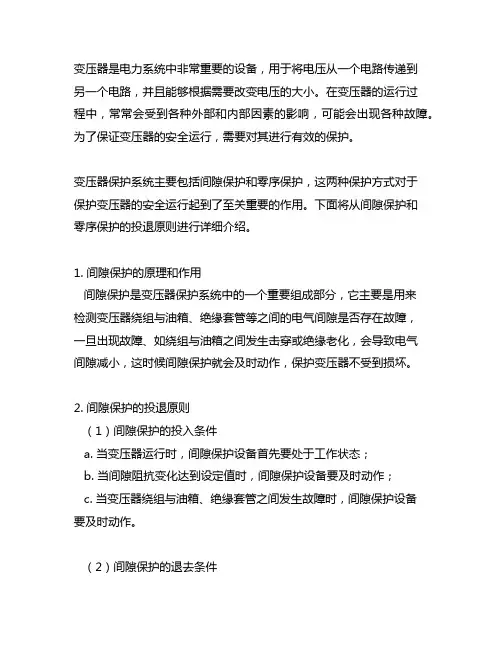

变压器是电力系统中非常重要的设备，用于将电压从一个电路传递到另一个电路，并且能够根据需要改变电压的大小。

在变压器的运行过程中，常常会受到各种外部和内部因素的影响，可能会出现各种故障。

为了保证变压器的安全运行，需要对其进行有效的保护。

变压器保护系统主要包括间隙保护和零序保护，这两种保护方式对于保护变压器的安全运行起到了至关重要的作用。

下面将从间隙保护和零序保护的投退原则进行详细介绍。

1. 间隙保护的原理和作用间隙保护是变压器保护系统中的一个重要组成部分，它主要是用来检测变压器绕组与油箱、绝缘套管等之间的电气间隙是否存在故障，一旦出现故障、如绕组与油箱之间发生击穿或绝缘老化，会导致电气间隙减小，这时候间隙保护就会及时动作，保护变压器不受到损坏。

2. 间隙保护的投退原则（1）间隙保护的投入条件a. 当变压器运行时，间隙保护设备首先要处于工作状态；b. 当间隙阻抗变化达到设定值时，间隙保护设备要及时动作；c. 当变压器绕组与油箱、绝缘套管之间发生故障时，间隙保护设备要及时动作。

（2）间隙保护的退去条件a. 当变压器停机时，间隙保护设备应退去；b. 当间隙阻抗变化不再存在故障时，间隙保护设备应退去。

3. 零序保护的原理和作用零序保护是用于检测变压器绕组的接地故障，防止接地故障的持续发展，保护变压器及其周边设备的安全运行。

4. 零序保护的投退原则（1）零序保护的投入条件a. 当变压器运行时，零序保护设备首先要处于工作状态；b. 零序电流超过设定值时，零序保护设备要及时动作；c. 当变压器绕组发生接地故障时，零序保护设备要及时动作。

（2）零序保护的退去条件a. 当变压器停机时，零序保护设备应退去；b. 当零序电流恢复正常时，零序保护设备应退去。

变压器的间隙保护和零序保护是保证变压器安全运行的重要手段，它们的投退原则是确保在变压器正常运行时保护设备处于工作状态，及时发现并阻止故障的发展，同时确保变压器停机时保护设备能够及时退出，避免不必要的干扰。

变压器零序保护与间隙保护

1、主变压器中性点零序过流、间隙过流和零序过压各保护什么类型故障保护整定原则是什么
答：主变压器中性点零序过流、间隙过流和零序过压，是保护设备本身引出线上的接地短路故障的，一般是作为变压器高压侧110——220千伏系统接地故障的后备保护，零序电流保护，是变压器中性接地运行时的零序保护；而零序电压保护是变压器中性点不接地运行时的零序保护；而间隙过流则是用于变压器中性点以放电间隙接地的运行方式中。

零序过流保护，一次启动电流很小，一般在100安左右，时间约秒，零序过压保护，按经验整定为二倍额定相电压，为躲过单相接地的暂态过压，时间通常整定为——秒，变压器220KV侧中性点放电间隙的长度，一般为325毫米，击穿电压的有效值为千伏，当中性点的电压超过击穿电压时，间隙被击穿，零序电流通过中性点，保护时间整定为秒。

变压器零序保护和间隙保护的配合

变压器零序保护和间隙保护的配合多台变压器并列运行时只允许一台变压器中性点直接接地。

当发生接地故障时，中性点直接接地的变压器零序电流保护首先动作，若故障仍未切除，再由零序过压保护进行切除。

故单从零序保护选择性判断保护选择性不高。

现结合我公司关于主变保护的整改计划，对多台变压器并列运行时发生接地故障时的动作逻辑进行叙述。

标签：选择性；列运行；零序保护；间隙保护2013年6月8日接到广州中调下发流溪河电厂涉网安全检查后整改计划，其中针对主变保护提出加装间隙CT以完善间隙零序过流回路，健全主变不接地保护。

现结合我厂两台主变并列运行的运行工况对并列运行变压器接地故障的正确切除进行分析。

1 保护原理当中性点直接接地系统中发生接地短路时，将出现很大的零序电流，利用零序电流来构成接地短路的保护，具有显著的优点，被广泛应用在110kV及以上电压等级的电网中。

而当中性点不直接接地时，若发生单相接地时，其他两相的对地电压要升高倍，对绝缘水平不高的设备构成安全威胁，因此为了防止故障进一步扩大造成两点或多点接地短路时，应由间隙保护及时反应。

2 我厂主变零序与间隙保护现状介绍流溪河发电公司升压站主接线为单母线运行，无母线联络开关（如图1所示）。

两台主变压器并列运行，正常运行工况下一台主变中性点直接接地，另外一台主变中性点不接地。

两台主变后备保护装置均配有接地保护（即零序过流保护）和不接地保护（即间隙保护），中性点接地的主变投入零序过流保护，中性点不接地主变投间隙保护。

当发生接地时由于电厂系统内存在一中性点接地，故零序过压不会突变过高而达到整定值，此时故障由中性点接地主变的零序过流保护功能跳开本侧开关。

若故障未被消除，此时运行中的变压器中性点不接地，而使非故障相相电压升至倍，主变绝缘将承受倍电压冲击考验。

而此时由于整个电厂运行小系统中无中性点接地，故由间隙保护进行保护，切除故障点。

现阶段主变保护装置存在以下三点弊端：两台主变保护装置在故障发生时零序过流保护无选择性，正确率为50%。

主变间隙零序(无接地刀闸)

主变间隙电流电压保护
一、保护原理
变压器间隙零序保护用于保护变压器中性点绝缘，当变压器中性点不接地运行时投入。

图一变压器间隙保护逻辑框图
二、一般信息
只发信，不出口跳闸。

2.6投入保护
开启液晶屏的背光电源，在人机界面的主画面中观察此保护是否已投入。

（注：该保护投入时其运行指示灯是亮的。

）如果该保护的运行指示灯是暗的，在“投退保护”的子画面
点击投入该保护。

2.7参数监视
点击进入主变间隙零序电流监视界面，可监视保护的整定值，间隙零序电流及零序电压等信息。

三、保护动作整定值测试
3.1 间隙零序电流定值测试
在电流端子中通入电流，逐渐增大电流，使保护动作。

记录数据。

3.2 零序电压定值测试
3.3 动作时间定值测试
保护逻辑是否正确（打“√”表示）：正确□错误□
保护出口方式是否正确（打“√”表示）：正确□错误□
保护信号方式是否正确（打“√”表示）：正确□错误□。

变压器的零序电流保护

变压器的零序电流保护、变压器间隙电流保护与变压器零序电压保护一起构成了反应零序故障分量的变压器零序保护，是变压器后备保护中的重要组成部分，同时也是整个电网接地保护中不可分割的一部分。

本文就变压器的零序电流保护的一些特点进行介绍。

2零序电流互感器安装位置对保护的影响零序电流的产生，对保护所体现的故障范围会有很大的影响(对于自耦变压器，零序电流只能由变压器断路器安装处零序电流互感器产生，本文不做讨论)。

下面按故障点的不同展开如下分析(见图1)：由上面的三种故障情况我们可以看到，变压器断路器处零序电流保护只能对安装处母线两侧的故障进行区分，变压器中性点处的零序电流保护只能对变压器高压侧与低压侧故障进行区分。

如果采用断路器处的零序电流保护，则与线路的零序保护概念上基本是相同的，只不过零序方向可以根据电流互感器的极性选择指向主变或指向母线，指向母线则保护的范围只是断路器电流互感器安装处开始，需与线路零序保护配合且范围较小；指向主变，则要同主变另一侧的出线接地保护相配合，比较麻烦。

如果采用主变中性点处的零序电流保护，则保护的范围比断路器处零序电流保护宽一些，同样根据主变中性点零序电流互感器的极性接线可以将中性点零序电流保护分为指向本侧母线或对侧母线，一般采用指向本侧母线，整定配合较清晰方便。

我局目前运行的都是主变中性点零序电流保护，断路器处零序电流保护只有在旁路断路器带主变运行时才可能碰到，但如上面提到，对于主变其他侧有出线接地保护的因为整定配合的困难，此时旁路的零序电流保护宜退出，如为了对主变引线段进行保护，也可对旁路零序电流保护段进行适当保留。

3变压器中性点电流互感器极性试验一般情况下，零序功率方向要求做带负荷测试，但对于接于变压器中性点套管电流互感器的零序保护，其极性显然是无法用电流二次回路短接人为制造零序电流来检验接线极性正确与否的，因而整组极性试验就显得极为重要。

可以利用直接励磁冲击，在电流互感器线圈二次侧产生的直流响应，用直流毫安或微安表观察指针的摆动来确定极性关系，具体做法见图2。

主变间隙电流保护和零序电流保护

间隙电流保护和零序电流保护
今天去武垣站干活，发现在220KV侧中性点保护间隙后面串有一个CT，以前220KV站里从没有见到过，问了几个人都不知道是干什么的，估计是零序电流保护。

回来上网上搜了搜，原来是间隙电流保护，下面说一下间隙电流保护和零序电流保护：
目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。

为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。

由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。

为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。

中性点零序CT一般在变压器中性点套管内，而间隙CT一般在间隙后面。

当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。

中性点直接接地时间隙保护起不到作用，为了防止误动应该退出；而中性点不接地时，零序电流没有通路，零序电流保护不起作用，为了防止误动，应该退出，。

各类常见保护的保护范围

各类常见保护的保护范围1。

220kV线路保护：主保护（高频、光纤保护)：线路全长；后备保护（距离、零序）：与110kV线路保护一致失灵保护：220kV设备线路或主变保护动作但开关拒动时的后备保护，由220kV的线路或主变保护启动。

相间过流及接地过流后备保护：一般无方向，是简单的保护。

在正、反方向上故障都可以动作.但保护范围小,动作时间长。

一般只能保护线路的一部分。

2. 110kV线路保护距离、零序Ⅰ段：本线路的一部分；距离、零序Ⅱ段：本线路全长及相邻线路、主变的一部分；距离、零序Ⅲ段:后备保护，本线路及相邻线路的全长。

3. 35kV线路保护:距离Ⅰ段:本线路的一部分;距离Ⅱ段：本线路全长及相邻线路、主变的一部分；距离Ⅲ段：后备保护,本线路及相邻线路的全长。

过流Ⅰ段：本线路的一部分；过流Ⅱ段：本线路全长及相邻线路的一部分；过流Ⅲ段:是后备保护，能保护本线路及相邻线路的全长。

4。

10kV线路保护：过流Ⅰ段：本线路的一部分；过流Ⅱ段：本线路全长及相邻线路的一部分；过流Ⅲ段：是后备保护，能保护本线路及相邻线路的全长。

5。

220kV、110kV母差保护:保护范围是:本条母线上各开关的用于母差的CT围成的设备范围，包括从CT开始到母线之间的开关、刀闸引线、支持瓷瓶，母线本身、母线PT和避雷器.6主变保护6.1主保护：差动保护：当电流取自开关旁独立CT时，为主变三侧开关旁独立CT围成的设备范围，包括主变内部、各侧套管及引线、各侧开关CT到主变之间的开关、刀闸、避雷器、引线等。

当使用套管CT。

只保护主变内部,不包括主变套管。

重瓦斯：主变内部，不包括主变套管6.2后备保护：高压侧后备带方向的过流保护（方向指向220kV母线）：以该侧取电流的CT为分界线，包括主变高压侧开关、刀闸、引线，220kV母线及出线全长。

不带方向且中、低压侧母线有电源时，可反映各侧的相间短路。

中压侧带方向的后备过流保护（方向指向110kV母线）：以该侧取电流的CT为分界线，包括主变中压侧的开关、刀闸、引线、110kV母线及中压侧出线全长。

110kV变压器间隙零序保护动作分析及措施杨福

2012年7月内蒙古科技与经济July 2012　第14期总第264期Inner M o ngo lia Science T echnolo gy &Economy N o .14T o tal N o .264110kV 变压器间隙零序保护动作分析及措施杨　福,黄建英(包头供电局,内蒙古包头　014030) 摘　要:介绍了变压器中性点间隙零序保护的动作原理,用实例分析了间隙零序保护动作的全过程,并针对现场实际,提出了提高变压器间隙零序保护可靠动作的措施。

关键词:变压器;间隙保护中图分类号:T M 403.5 文献标识码:A 文章编号:1007—6921(2012)14—0066—01 为了避免系统发生接地故障时,中性点不接地的变压器由于某种原因中性点电压升高造成中性点绝缘损坏,在变压器中性点安装一个放电间隙,放电间隙的另一端接地。

当中性点电压升高至一定值时,放电间隙击穿接地,保护了变压器中性点的绝缘安全。

笔者用实例对间隙零序保护动作原理及原因进行了分析,并提出了提高间隙零序保护动作可靠性措施。

1　故障时的运行方式召庙变1、2号主变运行,210、110中性点隔离开关合,220、120中性点隔离开关断;220kV I 、II 母经母联212断路器并列运行;110kV I 、II 母经母联112断路器并列运行,101、151、153、155断路器、119电压互感器在I 母运行,102、152、156断路器、129电压互感器在II 母运行。

北重变召北线111断路器带110kV I 母、181电压互感器、1号主变运行,951断路器带10kV I 母981电压互感器、961站用变及5路10kV 出线运行。

电气一次设备联络如图1所示。

图1　电气一次设备联络2　事故经过2010-7-25T 10:21内蒙古包头供电局220kV 召庙变151召北线线路发生故障,保护动作报告显示为A 相永久性接地故障,召庙变151保护零序I 段、距离I 段保护动作,重合闸动作,重合到故障点后,151保护装置距离加速、零序I 段、距离I 段保护动作跳开151断路器;同时110kV 北重变1号主变高压侧间隙零序保护动作,跳开111、951断路器,北重变全站失电。

主变压器零序过流保护和间隙过流保护配合分析

主变进行停、送电操作时，其中性点接地方式会
发生变化，所以此时的主变保护定值要进行相应
调整。因为在操作主变高压侧断路器前，为了防
流保护同时投入，避免倒闸操作中误操作主变保护
过流保护［４］；另一种是按调控规程，零序过流保
护和间隙过流保护随主变中性点接地方式改变而投
入、退出［５－６］。当主变中性点直接接地运行时，投
ｔｒａｎｓｆｏｒｍｅｒｇａｐａｎｄｚｅｒｏｓｅｑｕｅｎｃｅｐｒｏｔｅｃｔｉｏｎａｎｄｌｏｗｅｆｆｉｃｉｅｎｃｙｏｆｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎｉｎｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎ，ｗｈｉｃｈｈａｓｓｉｇｎｉｆｉｃａｎｃｅ
ｆｏｒｏｐｅｒａｔｉｏｎａｎｄｍａｉｎｔｅｎａｎｃｅｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎｉｎｓｕｂｓｔａｔｉｏｎ．
ｒｅｎｔｐｒｏｔｅｃｔｉｏｎａｎｄｇａｐｐｒｏｔｅｃｔｉｏｎｏｆｔｒａｎｓｆｏｒｍｅｒ，ｉｔａｎａｌｙｚｅｓｔｈｅａｃｔｕａｌｗｉｒｉｎｇｍｏｄｅｏｎｓｉｔｅ，ａｎｄｇｉｖｅｓｔｈｅｍａｔｃｈｉｎｇｐｒｉｎｃｉｐｌｅｏｆｚｅｒｏ
ｓｅｑｕｅｎｃｅａｎｄｇａｐｐｒｏｔｅｃｔｉｏｎｉｎｔｈｅｎｅｕｔｒａｌｐｏｉｎｔｓｗｉｔｃｈｉｎｇｏｐｅｒａｔｉｏｎｏｆｍａｉｎｔｒａｎｓｆｏｒｍｅｒ．Ｉｔｓｏｌｖｅｓｔｈｅｐｒｏｂｌｅｍｓｏｆｍｉｓｍａｔｃｈｏｆｍａｉｎ
入零序过流保护，退出间隙过流保护；当主变中性
点经间隙接地运行时，投入间隙过流保护，退出零
序过流保护［７－８］。在主变送电操作前，若主变中性
止出现操作过电压，主变中性点接地开关闭合，

变压器间隙保护

2．1 介绍常规的原理及整定原则按照变压器中性点过电压保护设计原则，对110kv、220kv 有效接地系统中可能形成的局部不接地（如中性点接地变压器误跳闸）或低压侧有电源或电动机的不接地变压器的中性点，应装设放电间隙和间隙零序保护，在间隙放电时，应由主变压器高压侧中性点间隙接地零序保护动作切除短路点。

主变压器高压侧中性点间隙接地零序保护应分别整定计算中性点间隙零序过流保护和中性点间隙零序过电压保护。

（1）中性点间隙接地零序过流保护动作电流计算动作量取自间隙接地回路零序电流互感器TA.的二次电流310,其值当考虑间隙电弧放电因素时，根据运行经验取一次动作电流为100A，时间取O. 3s,保护动作跳变压器三侧开关。

（2）中性点间隙接地零序过电压保护动作电压计算当系统失去直接接地中性点,而又发生单相接地时,此时Tv 开口三角形绕组出现的电压（Tv不饱和时）3u0为300v,但实际上当3u0为200v时，Tv已开始饱和（电磁型TV测量回路的伏安特性，根据实测为：Tv二次绕组加电压70v时，绕组励磁电流为20A，即饱和电压约为70v）。

所以系统失去直接接地的中性点，而又发生单相接地时，Tv开口三角形绕组饱和电压3u0约为210v,所以当系统失去中性点直接接地，而又发生单相接地时，规程上规定零序过电压保护动作电压整定3u0为180v，动作时间应躲过暂态过电压时间，可整定T为O. 3—0. 5s,保护动作跳变压器三侧开关。

2. 2A变电站的间隙零流保护的误动分析具体系统如图1所示。

该站为有两台110kV不接地变压器，通过35kv负荷侧联络线连接一并网小由源F1有110kv两路丰电源A和B线。

当动作，也经O. 3s跳两台主变三侧开关。

虽然电源线A故障跳闸后，经1s 重合成功,但此时变电站已全所失压。

从这次事故过程分析,可以看出：由于常规按整定设计规程，间隙电流一次动作值取100A、O, 3s,与上一级线路零序电流二段整定时间相同，因此在有效接地方式下发生单相接地短路时，变压器间隙电流保护动作时间躲不过上一级线路后备保护动作时间,而造成误动,结果延长了停电时间,极大地影响了供电可靠性。

零序保护原理

零序保护原理
零序保护是电力系统中一项非常重要的保护措施，它主要用于保护电力系统中
的变压器、发电机、母线等设备，以及对接地故障的保护。

零序保护的原理是通过检测系统中的零序电流或零序电压，当系统中出现对地短路或其他故障时，可以及时地对故障进行切除，保护设备和系统的安全稳定运行。

首先，我们来看一下零序电流和零序电压的产生原因。

在电力系统中，当系统
中出现对地故障时，会导致系统中出现零序电流和零序电压。

这是因为对地故障会导致系统中的电流或电压不再平衡，从而产生了零序成分。

因此，通过检测系统中的零序电流和零序电压，可以及时地发现系统中的对地故障，从而实现对系统的保护。

其次，我们需要了解零序保护的工作原理。

零序保护主要是通过对系统中的零
序电流和零序电压进行检测，当检测到超过设定数值的零序电流或零序电压时，会启动保护动作，切除故障点，保护系统的安全运行。

同时，零序保护还可以与其他保护装置进行联锁，实现对系统的全面保护。

除此之外，零序保护还可以根据系统的特点进行不同的配置。

例如，对于变压器，可以采用零序电流保护和零序电压保护相结合的方式，以提高对系统的保护灵敏度和可靠性。

对于发电机，可以采用零序电流保护和零序差动保护相结合的方式，以实现对发电机的全面保护。

总的来说，零序保护是电力系统中一项非常重要的保护措施，它通过检测系统
中的零序电流和零序电压，实现对系统的全面保护。

在实际应用中，我们需要根据系统的特点进行合理的配置，以提高对系统的保护灵敏度和可靠性，保障设备和系统的安全稳定运行。

snp1313说明书

snp1313说明书
1、过流保护功能变电站变压器保护测控柜配置有反应相间短路故障的三段式过流元件、复合电压元件和方向元件，过流时自动断电保护。

2、零序电流保护功能变电站变压器保护测控柜配置有反应接地故障的两段式零序过流元件和零压闭锁元件，各段的零压闭锁元件可分别投退。

发生接地故障时，先跳不接地变压器，后跳接地变压器。

3、间隙零序保护保护测控柜间隙零序保护包含间隙零压和间隙零流元件，均设置一段两时限，各个时限可投退。

间隙零压元件和间隙零流元件也可并联输出。

4、过负荷保护功能保护测控柜过负荷保护，可动作于跳闸或告警。

5、其它功能保护测控柜具有启动风冷、过载闭锁调压等异常保护和CT断线检测、PT断线检测的功能。

主变间隙零序保护动作原理

出发讲述了其与零序电压的配合以及可靠性的
的电力系统，一般选用中性点有效接地的方式，其主变为维持零序阻抗大小，最少有一台主变
中性点进行接地。中性点不接地主变则经过放电间隙接地。若系统出现保护范围发生接地短
占、不接地
对于１ｌ０ｋＶ及以上主变，若运行时中性地故障。
点不接地，为了防止中性点过电压对设备运行带来安全隐患，通常采用放电间隙零序保护。放电间隙一端接到主变中性点，一端接入地线。发生接地故障保护动作断开断路器后，中性点
障，中性点不接地主变只有出现零序电压过高导致间隙放电后，间隙零序保护才会动作。如果能够在出现单相接地故障后，是通过零序过
电压保护断开故障点更为合理。从零序保护以及间隙零序保护的动作时限的设置来看，通常
间隙零序保护动作可靠性的措施。
图１：间隙零序保护接线图
间隙零序保护的动作时间要短于零序保护动作时间。但是间隙零序保护动作是在零序保护动作后开始计时的，因此能够躲过线路的单相接
的故障点隔离开来，放电间隙将持续放电。
【关键词】间隙零序故障主变可靠性中性
中性点对地电压降低，使主变处于安全的状态。用的电流互感器的变比应当适当减少，并单独由于放电电流过大，放电间隙不能长时间放电，设置，这样才能提高间隙零序保护动作的可靠为了将故障与该主变隔离开，所以通过设置间性。

间隙零序过流保护原理

间隙零序过流保护原理你知道吗？在电力系统这个超级复杂的“电力大家庭”里，有一个很厉害的保护机制叫间隙零序过流保护。

这就像是这个大家庭里的一个超级保镖，专门负责守护电力系统的安全呢。

那这个间隙零序过流保护原理是怎么一回事呢？咱们先从零序电流说起吧。

想象一下，在电力系统里，电流就像一群在管道里奔跑的小蚂蚁，正常情况下呢，它们都规规矩矩地按照三相线路跑，三相电流的大小和方向都是很有规律的。

可是一旦线路出现了故障，比如说有一相接地了，这就好比是这个管道在某个地方破了个洞，小蚂蚁们的秩序就乱套了。

这个时候，就会产生零序电流。

零序电流就像是那些迷路的小蚂蚁，找不到正常的路，只能乱走。

而间隙零序过流保护呢，它特别关注这个零序电流。

这个保护装置就像是一个超级敏锐的小侦探，一直在盯着零序电流的一举一动。

在电力系统里，为了避免一些特殊情况对设备造成损害，在变压器中性点和大地之间会有一个间隙。

这个间隙呀，就像是一个小小的安全门。

当系统发生接地故障的时候，如果故障电流比较小，不足以让其他保护装置马上启动，这个时候零序电流就会慢慢地增大。

一旦这个零序电流增大到间隙零序过流保护装置预先设定好的数值，就好像是这个小侦探发现异常情况已经达到了危险的警戒线一样，间隙零序过流保护装置就会迅速启动。

它就像一个勇敢的卫士，马上采取行动，比如说断开相关的电路，避免故障进一步扩大，保护电力系统里的各种设备，像变压器啊、发电机之类的设备不受更大的损害。

打个比方吧，这就像你家里的防盗报警器。

你可以设置一个灵敏度，当有小偷悄悄进入，动静达到你设定的这个灵敏度的时候，报警器就会响起来，告诉大家有危险了。

间隙零序过流保护装置的那个预先设定好的数值就相当于这个防盗报警器的灵敏度。

再举个例子，在一个热闹的集市里，大家都在各自的摊位前做买卖，人来人往秩序井然，这就好比正常运行的电力系统。

突然有个调皮捣蛋的小坏蛋（就像线路故障）在集市里捣乱，大家就开始慌乱了，这个慌乱的情况就类似零序电流的产生。
