翼闸摆闸设置说明书
翼闸使用说明书
左页图包括翼闸驱动板、蓄电池、变压器、空气开关，它们固定在一个金属盒内。
该金属盒安装在翼闸内部，大小约为350MM长*220MM宽*65MM厚。
金属盒上下两端有接线柱，分别对应驱动板中的端子。
其中，上方1-10接线柱为翼闸同步接口（用户安装现场接线用，使每个通道所关联的两个翼同时开启，同时闭合），1-5接线柱为用户接口（用户安装现场接线用，主要用于接收门禁控制器等设备的干接点信号）；下方1-4接线柱为翼闸位置检测输入接口（出厂已接好），1-9为红外检测接口（出厂已接好）。
翼闸同步接口：*现场接线时，需要将相关联的两个驱动板的翼闸同步接口用十芯线一一对应联接起来，以实现翼闸的同步。
* *这几个接口与驱动板下方的“同步端子（10个）”对应*用户接口：1#开闸输入、2#开闸输入：当外部控制设备给1#开闸输入与公共端GND（或2#开闸输入与公共端GND）有效的开闸信号时，翼闸作出相应方向的开闸动作；*开闸信号为：12V电平信号或大于10ms的12V脉冲信号*报警信号输入：外部输入报警信号，实现报警功能。
消防信号输入：外部输入消防联动信号，一旦发生消防情况，翼闸打开，形成透明通道。
*这几个接口与驱动板下方的“K1、K2、GND、ALM、AUX”对应*翼闸位置检测输入接口：见左图左下方，分别为+12V、上到位输入、下到位输入、。
+12V、上到位输入、公共端GND：这三者与用于检测翼闸是打开状态的零件相连；+12V、下到位输入、公共端GND：这三者与用于检测翼闸是关闭状态的零件相连；*这几个接口与驱动板下方的“+12V、UP、DOW、GND”对应*红外检测接口：见左图右下方，有三组接口，每组由三个接口组成，它们分别用来接第一组红外（进或出方向第一组红外），第二对红外（位于箱体中间部位）、第三组红外（进或出方向第一组红外）。
翼闸驱动板中提供了五组红外检测接口（1#-5#），标准产品需要用到其中的第1#、3#、5#组接口，其余两组为扩展用接口。
摆闸调试说明,摆闸设置,摆闸使用说明书
摆闸（挡闸）调试说明1 调试前准备根据接线图检查市电接线。
检查电源接线及整个设备的其它接线正确。
确认无误后可上电调试！设备的保护地一定要可靠接地，否则不允许使用。
2硬件配置双向摆闸（挡闸）为双电眼，单向摆闸（挡闸）为单电眼。
系统参数设置操作说明一、通用描述1. 显示屏是指主控板上的从左到右显示的3位LED；2. 三个按健从左到右依次为INC键，SET键，DEC键，SET键用于进入和退出菜单或进入和退出功能设定；INC键用于对需要设定的参数进行加1；DEC键用于对需要设定的参数进行减1；二、进入和退出菜单的设定1. 进入菜单：按下SET键，听到“嘟”的一声后，松开SET键，这时显示屏示“P00”字样，表示己经进入菜单设置状态，这时可用INC键和DEC键来选择设定功能的功能号；按INC键，功能号加1，按DEC键功能号减1；共有15种功能设定，分别是：P00：退出菜单设置的功能，当出现P00时，按SET键退出菜单设定；P01：电机上电时运转方向，=000：上电时正转，=001上电时反转。
P02：闸门最长运行时间，单位为0.1秒。
如此时间设为60即为6秒，则关闸时6秒还没关到位则闸门停止关闸（系统默认值为60）P03：行人通行时间，单位秒，如此时间设为10即为10秒，行人刷卡后在设定时间内不通行则取消刷卡。
（系统默认值为10）P04：工作方式（系统默认值为000）=000：双向刷卡=001：进向刷卡，出向自由=002：进向自由，出向刷卡=003：进向自由，出向自由=004：进向开闸（单向）=005：出向开闸（单向）P05：进向开门速度：闸门从关到位到进向开到位的速度。
（系统默认值为10）P06：进向关门速度：闸门从进向开到位到关到位的速度。
（系统默认值为10）P07：出向开门速度：闸门从关到位到出向开到位的速度。
（系统默认值为10）P08：出向关门速度：闸门从出向开到位到关到位的速度。
（系统默认值为10）P09：行人通行间隔时间在设定时间内则认为是一人，（系统默认值为10）P10：进向计数器清零，当显示P10时按SET键后显示C—L，按INC键后系统发进向计数清零信号，进向计数器清零。
芯泽翼闸说明书

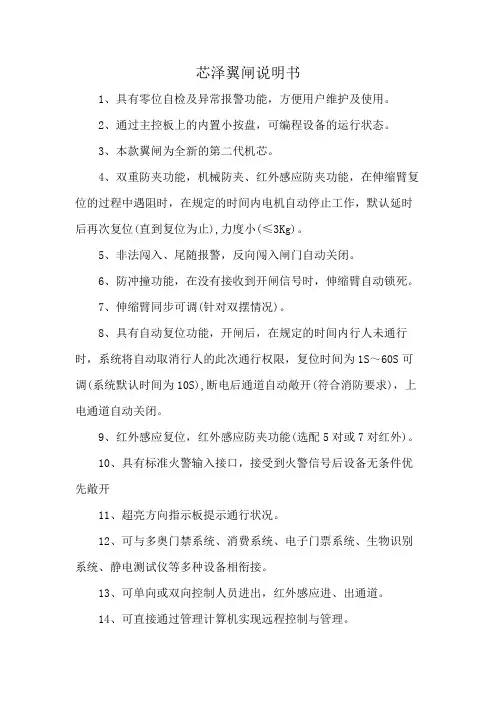

芯泽翼闸说明书
1、具有零位自检及异常报警功能，方便用户维护及使用。
2、通过主控板上的内置小按盘，可编程设备的运行状态。
3、本款翼闸为全新的第二代机芯。
4、双重防夹功能，机械防夹、红外感应防夹功能，在伸缩臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，默认延时后再次复位(直到复位为止),力度小(≤3Kg)。
5、非法闯入、尾随报警，反向闯入闸门自动关闭。
6、防冲撞功能，在没有接收到开闸信号时，伸缩臂自动锁死。
7、伸缩臂同步可调(针对双摆情况)。
8、具有自动复位功能，开闸后，在规定的时间内行人未通行时，系统将自动取消行人的此次通行权限，复位时间为1S～60S可调(系统默认时间为10S),断电后通道自动敞开(符合消防要求)，上电通道自动关闭。
9、红外感应复位，红外感应防夹功能(选配5对或7对红外)。
10、具有标准火警输入接口，接受到火警信号后设备无条件优先敞开
11、超亮方向指示板提示通行状况。
12、可与多奥门禁系统、消费系统、电子门票系统、生物识别系统、静电测试仪等多种设备相衔接。
13、可单向或双向控制人员进出，红外感应进、出通道。
14、可直接通过管理计算机实现远程控制与管理。
15、有语音提示功能。
语音提示语言在系统板里有可设定的常用几种。
16、有计数功能。
摆闸安装调试手册
深圳市宝维智能科技有限公司Shenzhen Bovey Intelligent Technology Co.,Ltd前言尊敬的用户：非常感谢您选购深圳市宝维智能科技有限公司研制生产的挡闸/翼闸系列产品。
该系列通道闸产品采用我公司独有的技术，且设备对外采用标准的电气接口，可方便与磁卡、条码卡、ID卡和IC卡等读写装置进行系统集成，可广泛应用于宾馆、厂矿、小区、会所、企事业单位等需对通道实现智能化管理的场所。
您所购买的通道闸，是按照质量管理体系的要求研制、生产的，是经过严格、认真检验合格的产品。
本产品是技术性强的设备，为了保证其安全、可靠地运行，在本手册中，已对在系统运行过程中，应注意的事项进行了特别的注明，请您在使用所选购的产品之前，仔细阅读本说明书，以免由于操作不当而损害您的权益。
★产品图片：桥式摆闸立式摆闸立式摆闸0020★技术参数：机箱规格：桥式1200长*280宽*1000高（MM）立式380长*280宽*1000高（MM）摆臂规格：标准摆臂600MM（可适当加长或缩短）重量：桥式80Kg立式45Kg摆臂传动角度：180度摆动方向：单向或双向机箱材料：标准304号不锈钢电源电压：AC220±10%V,50HZ驱动电机：直流无刷电机140W/24V电机转速：1600转/分输入接口：继电器开关信号或12V电平信号或脉宽＞100ms的12V脉冲信号，驱动电流＞10mA通信接口：RS485标准通信距离：1200米LED指示灯：1个读卡窗：2个通行速度：40人/分钟（常开），25-30人/分钟（常闭）闸门开、关时间：1-2秒上电后进入通行状态所需时间：3秒出现故障后的自动复位时间：10秒工作环境：室内、室外温度：-40℃——80℃湿度：5％——90％★产品结构：摆闸结构组成：摆闸由机箱、机芯、摆臂、控制系统等部分组成。
产品功能特点：1）具有故障自检和报警提示功能，方便用户维护及使用；2)通过主控板上的内置小按盘，可在线编程设备的运行状态；3)防碰伤功能，在摆臂复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小；4）防冲功能，在没有接收到开闸信号时，摆臂自动锁死；5）摆臂同步可调（针对双摆情况）；6)具有自动复位功能，开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行的权限；7）断电常开，以满足消防管理的要求；8)可与多种读卡设备相挂接，接收继电器开关信号工作；9）双向摆，单、双向控制人员进出；10）可直接通过管理计算机实现远程控制与管理；11）延时自动复位，标准为开启后5秒自动复位；可扩展功能：1）声、光报警功能，含非法闯入报警，防夹报警等；2）计数功能；3）红外复位功能；4）机箱加长，摆臂加长等。
翼闸说明书
翼闸菜单说明菜单的操作：（出厂时已调整好，请不要随便调整设置）按设置键，菜单显示P00，通过按加键将菜单调整到PXX界面；按设置键，进入数值显示界面（如P00），通过按加减键调整到相应数值；按设置键确认退回到PXX界面，按加减键将PXX界面调整到P00界面，按设置键退出菜单设置，最后请按一下复位键，操作完毕。
（按键位置见控制板接线图） P00：退出菜单设置的界面，当出现P00时，按设置键退出菜单设定。
P01：电机上电运转方向（默认值为P00）。
=000：上电正转 =001：上电反转P02：闸门最长运行时间，单位为秒。
如时间设定为3即为3秒，则关闸时为3秒没关到位则闸门停止关闸。
（默认值为3）P03：行人通行时间，单位为秒，如此时间设定为10即为10秒，行人刷卡后在设定时间内没有通行则取消刷卡。
（系统默认值为10）P04：工作方式（默认值为000） =000：双向刷卡 =001：左向刷卡，右向自由 =002：左向自由，右向刷卡 =003：左向自由，右向自由P05：主机开门速度：闸门从“关到位”到进向“开到位”的速度，可调范围15-31，数值越大越快。
（默认值25）P06：主机关门速度：闸门从进向“开到位”到“关到位”的速度，可调范围15-31，数值越大越快。
（默认值25）P07：空 P08：空 P09：空P10：进向清零，当显示P10时按SET键后显示C-L，按加键后系统发进向计数器清零信号，进向计数器清零。
P11：出向清零，当显示P10时按SET键后显示C-L，按加键后系统发出向计数器清零信号，出向计数器清零。
P12：系统刷卡是否带记忆。
带记忆表示刷多张卡可以通过多个人，不带记忆表示刷多张卡只可过一个人（系统默认值为000）。
=000：双向带记忆 =001：左向不带记忆，右向带记忆 =002：左向带记忆，右向不带记忆 =003：双向不带记忆P13：设备通讯地址，即几号机。
范围1—31.（系统默认为001） P14：设备类型 =000：设备为单翼闸：只有主翼动作 =002：设备为双翼闸：主副翼都动作P15：系统回复默认值，当显示P15时按SET键后显示P-2此时按INC 键系统恢复默认值P16：空 P17：空P18：副机开门速度：闸门从“关到位”到进向“开到位”的速度，可调范围15-31，数值越大越快。
中性-翼闸说明书A5.V3.6.
②语音提示及声光报警。
③低温地区可配置恒温装置。
3
机箱尺寸:详见公司网站及实际产品为准
伸缩臂长：260mm
最大通道宽度:600mm
机箱材料:国产标准304号不锈钢
电源电压:AC220±10% V,50HZ
驱动电机:24V直流有刷电机
输入接口:干接点信号或12V电平信号，驱动电流＞10mA
AC220V电源线管铺设RVV3*1.0电源线缆。
2
①输入接口：+12V电平信号或脉宽≥100ms的DC12V脉冲信号，驱动电流＞10mA或干接点信号或RS485信号；
②接线排的连接:按接线图的标识接好电源和开闸信号
A、干接点信号：VDD为公共端，OPE-L和OPE-R分别和VDD短接就分别为左开和右开信号；
③行人刷卡通行:当行人刷卡后方向指示变为绿色箭头,闸门打开,开始延时,在设定通行时间内(菜单P03值)行人通行则闸门关闭，绿色箭头变为红色禁止标志。若超过设定通行时间(菜单P03值)时行人仍不通行则闸门关闭，绿色箭头变为红色禁止标志。
④通行时若两人太近(当2人贴在一起)具体以时间为限则当作一人处理。
一、产品介绍
1
智能翼闸(挡闸)是主要针对人员通道进行智能管理的高科技产品，是智能三辊闸、摆闸的升级产品，该产品加工精细、功能齐全、档次高，主要用于高档小区、智能大厦、宾馆、地铁、码头、会所等高档场所。
该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，方便兼容IC卡、ID卡、条码卡、指纹等读卡识别设备的使用，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、方向指示等，协调实现对通道智能化控制与管理等。
③检查接线是否与接线图一致，检查所有插头是否有松动；检查设备是否接地可靠；确认无误后可上电调试。
(1)翼闸-摆闸说明书
目录1．设备简介 (1)1.1简述 (1)1.2功能特点 (1)1.3主要技术参数 (2)2．产品外形尺寸 (3)2.1设备外形尺寸 (3)3.1通道闸机械系统 (8)3. 2通道闸电控系统 (8)3.3系统工作原理 (8)４.设备安装与调试 (10)4.1设备安装 (10)4.2设备功能调试 (11)5．通道闸常见故障处理及日常维护 (18)6．设备操作说明 (19)7．常见故障及分析 (20)1．设备简介1.1简述通道闸是我公司经过多年研制、生产的智能化通道管理设备。
该设备将机械、电子、微处理器控制及各种读写技术有机地融为一体。
通过配置各种不同的读写设备、采用性能可靠的安全保护装置和实时报警系统与方向指示界面，共同协调实现通道的智能化控制与管理。
设备外形采用不锈钢板冲压成型，造型美观大方、防锈、耐用，并且对外采用标准电气接口，能方便地将条码卡、ID卡、IC卡等读卡器集成在本设备上，为出入人员提供文明、有序的通行方式，同时又可杜绝非法人员出入；另外系统还专门设计了满足消防要求的功能，在出现紧急情况时，保证通道畅通无阻，方便人员及时疏散。
1.2功能特点1)具有零位自检功能，方便用户维护及使用；2)非法进入有报警提示功能；3）防冲功能，在没有接收到开闸信号时，伸缩挡板（摆臂）自动锁死；4）红外/机械双重防夹功能，在伸缩挡板（摆臂）复位的过程中遇阻时，在规定的时间内电机自动停止工作，且力度很小，同时发出报警信号；5）具有自动复位功能，行人读有效卡后，若在系统规定时间内未通行时，系统将自动取消行人此次通行权限；6）统一标准的对外电气接口，可与多种读卡器相挂接，并可通过管理计算机实现远程控制与管理；7）整个系统运行平稳、噪音小；1.3主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA6)通信接口：RS232通讯,7)通信距离：≤10米8)通道宽：翼闸600mm 摆闸单台杆长600-900MM9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒2．产品外形尺寸2.1设备外形尺寸桥式摆闸(1200x300x1000)3．产品结构及其工作原理3.1通道闸机械系统通道闸机械系统分为机箱和机芯两部分。
1.翼闸说明书3-21改
附件二SD-WG系列翼闸检票机使用说明书浙江深大智能科技有限公司目录一、产品简介 (3)1.1功能特点 (3)1.2产品结构 (4)1.3技术参数 (5)1.4产品工作原理 (6)1.5系统结构 (7)二、产品安装与调试 (8)2.1土建安装 (8)2.2使用前准备 (8)2.3 注意事项 (8)2.3机芯板接线图 (9)2.4产品故障及排除 (10)三、维护事宜 (11)后记 (12)附录1 产品尺寸附录2 设置一、产品简介本产品是经过多年精心开发、研制、生产的智能化通道管理设备，是主要针对人员通道进行智能管理的高科技产品。
该设备将机械、电子、微处理器控制及各种身份识别技术有机地融为一体，通过选配各种身份识别系统设备和采用性能可靠的安全保护装置、报警装置、友好的人机交互界面，协调实现对通道的智能化控制与管理。
可广泛应用于车站、码头、地铁、工厂、大厦、智能小区、宾馆、会所、企事业、景区等需要对通道实现智能化管理的场合。
1.1功能特点a)具有故障自检和提示功能，方便用户维护和使用；b)通过机芯板上的内置小键盘，可设置部分运行参数；c)防夹、防碰伤功能，在闸门关门过程中检测到闸门区域内有人时，系统会立即控制电机停止关门动作，然后可以根据设置的参数情况让闸门返回开门状态或停止不动；系统将检测通道情况，保证安全后再次动作（直至完成动作为止）；d)具有防尾随功能，当通过人数等于给定人数时，立即关闭闸门；e)开闸超时功能，开闸后，在规定时间内未通行，系统将自动取消此次通行权限。
超时时间可设置；f)具有反向通行功能，可通过机芯板参数设置各种不同反向通行方式（有些方式需要增加另外硬件支持）；g)断电闸门自动打开，符合消防要求；h)非法闯入报警功能；i)配置7寸彩色液晶屏，人性化显示各种相关参数，还可以根据客户要求更换背景图；j) 具备真人语音提示功能，具有良好的人机交互性能；k) 闸机两头都配有通道指示灯指示闸机工作状态；l) 配有机顶红绿灯显示，引导游客正确有序通过闸机m) 身高检测功能，超出买票身高值而无票者将会告警，低于该值则会报“小朋友好”n) 具有计数功能； 1.2 产品结构顶灯 ⏹ 二维码阅读器7寸显示屏 ☐ 通道指示灯● RFID 感应卡 ☐ 机芯门❍ 指纹模块 ❑ 对射光耦●❍⏹☐ ☐❑1.3技术参数1.4产品工作原理上电后，系统开始自检，显示固件版本号控制翼闸门开、关，一切正常后数码管显示闪烁PASS，即表示自检通过,然后显示0，表示当前刷了票等待过闸的人数为零，翼闸机顶灯显示红灯，闸门在关门状态，闸机系统初始化完成，等待刷票。
海康翼闸说明书
海康翼闸说明书产品简介：DS-K3Y302智能八角斜面翼闸通道,采用STC CPU芯片、直流有刷电机、3对红外检测传感器，高寿命和高稳定性，高效防尾随，支持各类IC/ID读卡器等，易与门禁系统挂接。
广泛应用于CBD商务中心、政企办公楼、高档住宅区、幼儿园等出入口控制。
产品型号：DS-K3Y302功能特性：经授权人员才能通过，未经授权人员闯入时会发出声光报警。
常开、常闭模式灵活选择，可双向通行，也可根据人流量情况设定门翼开、关速度，提高设备工作效率。
防尾随跟踪控制技术，严格防止非授权人员通行。
防夹功能，在门翼复位的过程中遇阻时，自动反弹或在规定的时间内电机自动停止工作,同时发出声光报警。
防冲功能，在没有接收到开门信号时，门翼自动锁死，最大承受120Nm的冲击力。
具备自检测、自诊断、自动报警功能；含非法闯入报警，防夹报警，防尾随报警。
远程控制管理功能。
可联网运行，也可脱机运行。
LED通行方向指示，显示通行状态。
断电时，门翼自动缩回机箱内，通道处于畅通状态，人员可自由通行，防止恐慌具有自动复位功能，开门后，在规定的时间内未通行时，系统将自动取消用户的本次通行的权限，并可设定通行时间。
技术参数：技术参数产品型号DS-K3Y302电源电压AC220V±10%，50HZ±10% HZ 工作环境温度-20℃-60℃相关湿度5%--80%IP防护等级42额定功率20W输入控制信号开关量运行速度（XX人/分钟）40人/分钟红外对射3对无故障运行次数200 万次平均寿命300万次通道宽度600mm门翼材质15mm有机玻璃产品尺寸长1200mm x宽280mm x高990 mm通道框架不锈钢拉丝包装重量约55 KG（单个边道）尺寸图产品分解图。
翼闸摆闸设置说明书
主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒系统参数设置操作说明闸机板参数设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。
按键说明：菜单：用于进入菜单设置项上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值取消：用于返回上一级菜单或取消当前操作菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。
输入该6位密码，按“确定”即进入菜单。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”：设置闸机左边为入口还是出口；右边为入口还是出口。
2.“出入口通行配置”：设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外开闸，还是刷卡开闸。
4.“出入口记忆功能配置”开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。
翼闸产品说明书
日期：年月目录第章产品介绍 (2)产品型号和外观 (2)功能特点 (4)技术参数 (5)第章安装整机前通电检测 (6)第章电气及土建安装 (7)设备安装条件及安装位置 (7)线缆安装 (7)设备固定安装 (7)设置刷卡警戒线 (9)第章设备接线调试 (10)闸控板端子功能说明 (10)控制器接线图 (11)主机箱和从机箱的连机线 (12)门禁系统接线图 (12)拨码开关功能介绍及设置 (12)开闸时间段设置 (13)通道方向指示灯设置 (13)翼臂灯的颜色 (13)通道状态 (13)标准机调试 (14)附件出厂默认设置 (15)章产品包括外壳机箱、机芯、翼臂、驱动器电路板、红外传感器、读头、门禁控制系统七大部分。
系统对外采用标准电气接口，同时满足消防通道的要求，设有专门的消防联动接口。
执行同一品质标准，确保整体运行的可靠性、稳定性和流畅性。
适用于企事业单位进出口考勤、门禁、消费管理及特殊通道控制，满足车站、码头、会展、游泳馆等验票通道管理。
产品型号和外观尖角翼闸圆角翼闸椭圆形翼闸斜角翼闸八角翼闸上述型号，均为图中间所示双通道闸机；均为图两侧所示单通道闸机。
备注：所有型号的功能、安装方法、接线调试、接线图一致，本文档仅以尖角翼闸的示意图进行举例说明。
功能特点上电自检：设备在上电或重启时，会自动检测功能是否正常。
软件门控模式和灯光报警完美结合，人性化通道指示：关闸待机时翼闸门为静态光（红光、绿光可拨码选择）；开闸时绿光闪烁，同时对向通道灯显示红色禁行；任何误动作红光闪烁并可选择声音报警。
通行模式设置：可通过拨码开关设置单向通行、双向通行、自由通行（翼臂收缩）等。
自动复位功能：开闸后，在规定的时间内未通行时，系统将自动取消用户的此次通行权限；默认为5秒，可通过拨码开关设置通行时间，详情请参阅开闸时间段设置红外防夹防碰伤：在防夹防碰伤区域内（靠近翼臂活动的区域），安装对红外探测器，当检测到防夹区域有人或物体时，翼臂自动停止动作，直到人或物体离开防夹区域后，翼臂才继续动作。
三辊闸,摆闸,翼闸智能通道产品技术规格说明书
三辊闸，摆闸，翼闸智能通道产品技术规格说明书2017-05-16 11:47产品技术规格说明三辊闸，摆闸，翼闸智能人行通道产品技术规格说明A)规格尺寸：B）安全检测功能安全系统由起始感应探测区、安全防夹检测区和通道追踪探测区三部分组成，共包含3-5对红外感应器。
每一端的起始感应探测区由1对红外感应器组成，功能如下：当持卡人刷卡后，起始感应探测区需探测到有人进入，方可打开门翼，允许通行。
起始感应探测区一旦感应到跟随者或尾随者，立刻反馈信号给中央控制系统，启动防范功能。
当起始感应探测区探测到非法进入企图时（没有刷卡或者无效卡），启动报警及防范功能，使门体在报警的同时不启动门翼或关闭门翼（常开和常闭模式下）。
安全防夹检测区由1-3对红外感应器组成，功能如下：保护持卡人在通过门区时，不会被闭合的门翼夹到。
如果持卡人在快速通道门区中央停留，保护持卡人不被门翼夹到。
通道追踪感应区由1对红外感应器组成，功能如下：追踪被授权人员在通过安防通道时的移动。
未授权的尾随者被探测到进入通道后迅速反应以关闭门翼防止通过。
C）材质、坚固性及安全设计材质：门体采用钢结构配外部拉丝不锈钢表材。
顶板为拉丝不锈钢，还有其他多种材质可选，门翼挡板则为10MM 钢化玻璃门页。
坚固性：提供一块用于固定门体及调整水平度的安装基座，所有的线路均通过基座底部进入门体。
门体顶板及侧面的护板均可以拆卸，方便维修与保养。
使用清水或不锈钢清洗剂对门体进行不定期清洁并坚持每年必要的保养，可保持系统的良好工作状态。
产品结构抗撞击性强，并具有一定的防破坏性。
安全性：人员进入通道闸机通过传感器监测，提供四层保护措施：A、逻辑防夹:闸机传感器能对人员的通行逻辑提供十分准确的判断，能监测到人员通行位置及状态；B、钢化玻璃门翼后侧传感器能提供一个有效缓冲保护:人员非法进入通道时可以对人员防夹，保护人员通行的安全性，闸门以每秒0.5米的速度运行都不会夹伤人员；C、过流保护：由于外力原因，使闸机超过应达到的保护电流，闸机自动对通行物进行保护；D、延时保护：闸机设定一个基准的延时时间（此时间可调），保护慢速通行人员不会受对伤害。
翼闸说明书
翼闸说明书一、引言翼闸是一种常见的智能门禁设备，广泛应用于公共场所、公司和大型活动场所等地方。
它具有安全、高效、便捷的特点，为人们的出入提供了重要的保障。
本说明书将详细介绍翼闸的安装、使用、维护以及常见问题的解决方法，帮助用户更好地了解翼闸并正确操作。
二、产品特点1. 安全性能高：翼闸采用了先进的技术，具有人体安全感知能力。
在检测到有人通过时，翼闸会迅速停止运动，确保用户的安全。
2. 智能化控制系统：翼闸配备了自动识别系统和电子控制功能，可以通过读卡、指纹识别、人脸识别等方式进行身份验证，同时支持与其他门禁系统的联动。
3. 运行稳定可靠：翼闸采用优质材料和精密制造工艺，具有耐用性和稳定性，可长时间运行且不易出现故障。
4. 美观大方：翼闸外表设计简约、优雅，外观造型时尚，适用于各种环境。
三、安装说明1. 安装场地选择：选择空间宽敞、通风良好的室内位置，避免阳光和雨淋直射。
同时需要保证电源供应和信号连接的便捷。
2. 安装过程：按照安装示意图进行操作，根据接线原理正确连接电源和信号线，并确保固定牢靠。
注意避免电源线和信号线的交叉干扰。
3. 调试：完成安装后，进行设备调试。
正确设置开闸时间、报警参数和门禁模式，并进行各项功能测试。
四、使用方法1. 身份验证：用户可以通过刷卡、指纹或人脸识别等方式进行身份验证。
请根据具体设备的功能使用指南进行操作。
2. 出入方式：用户在通过翼闸时，请注意保持身体垂直，不要横过闸门；同时请确保身份验证通过，并等待闸门打开后再通过。
3. 特殊情况处理：如果身份验证未通过或者设备故障导致出现问题，请按下紧急按钮，设备将会发出警报并停止运行，这时可以寻求相关工作人员的帮助。
五、维护保养1. 清洁：定期清洁翼闸设备的表面，避免灰尘和污垢聚集，以免影响正常使用。
建议使用柔软的布擦拭，不要使用酒精等有腐蚀作用的清洁剂。
2. 维护：定期检查设备的电源、信号和机械部分的连接是否稳固，如有松动应及时紧固。
防撞摆闸使用说明书
防撞摆闸使用说明书一．主要功能本控制器用于翼闸，摆闸的控制，可通过参数的设置来得到不同的使用效果。
具有非法闯入报警，尾随报警，逆回处理，防夹人，自由通行设置，单人或多人通行，马达堵转保护，出通道延时等功能。
软件版本会随市场需求不断升级，功能会不断有所增加，不再另行通知客户.二．接线图三．端口定义说明：输入端口：K1：K1方向有效的刷卡（通行）信号输入接口K2：K2方向有效的刷卡（通行）信号输入接口ALM：非法刷卡（通行）信号输入接口XF: 消防信号输入接口A：【1】翼闸中：为挡板关门点定位传感器输入接口【2】摆闸中：为K1方向打开挡板定位传感器输入接口B：【1】翼闸中：为挡板开门点定位传感器输入接口【2】摆闸中：为挡板关门时定位传感器输入接口C：【1】翼闸中：为挡板开关门时减速传感器输入接口（非必需）【2】摆闸中：为K2方向打开挡板定位传感器输入接口R1: 为K1方向通道的入口红外传感器输入接口M1: 为通道中央防夹红外传感器第一路输入接口M2: 为通道中央防夹红外传感器第二路输入接口※注：M1，M2分别各接一路红外，效果更好。
如只想接一路红外，请将M1与M2短接后接一路红外，不短接将不能正常工作，请注意！！！L1：为K2方向通道的入口红外传感器输入接口输出接口绿灯1: 顶盖灯K1方向绿灯控制端口（有12V输出)绿灯2: 顶盖灯K2方向绿灯控制端口（有12V输出)红灯: 顶盖灯红灯控制端口（有12V输出)报警/侧门绿灯:报警信号输出，可设置为侧门灯的绿灯控制（有12V输出）计数器1：K1方向进入通道过人后计数信号输出(无源触点）计数器2：K２方向进入通道过人后计数信号输出(无源触点）四：设置操作第一步：长按"SET"键，直到出现“000”，第一个“0”闪烁.第二步：按“”键对当前闪烁的数字进入加操作，数字到9后自动回0，按“”键改变当前闪烁的数字位置。
以此操作输入密码“168”后，按“SET”键一下，进入设置菜单中，当前显示“F00”第三步：按“”或“”键移动菜单项，移到要修改的菜单项后，按“SET”一下，进入相应菜单参数中，按“”或“”键可修改参数，完成后，再按一次“SET”键回到菜单项中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要技术参数1)电源电压：AC220±10% V、50HZ2)驱动电机：直流电机24V/40W3)工作环境温度：-15O C - 60 O C4)相对湿度：相对湿度≤90%、不凝露5)输入接口：12V电平信号或脉宽＞100ms的12V脉冲信号驱动电流＞10mA9)通行速度：30人/分钟（常开模式）、20人/分钟（常闭模式）10)闸门开、关时间：翼闸0.8秒，摆闸1－2秒系统参数设置操作说明闸机板参数设置说明：控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。
按键说明：菜单：用于进入菜单设置项上：用于向上移动菜单项下：用于向下移动菜单项确定：用于进入菜单项设置项或确定当前修改值取消：用于返回上一级菜单或取消当前操作菜单的操作：按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。
输入该6位密码，按“确定”即进入菜单。
进入菜单后按“上”“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——按“确定”（显示当前工作方式）——再按“确定”进入修改工作方式选择界面——按“上”或“下”选择对应工作方式——按“确定”修改成功——设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
A.系统菜单说明：1.“出入口进出方向配置”：设置闸机左边为入口还是出口；右边为入口还是出口。
2.“出入口通行配置”：设置闸机两边（入口和出口）是否允许通行。
3.“闸机工作方式”设置开闸方式，为红外开闸，还是刷卡开闸。
4.“出入口记忆功能配置”开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。
“禁止”则为第一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。
5.“出入口开启时长”设置开闸后，无人通行，闸机自动关闸的时长。
6.“计数器复位”清空入口/出口通行次数，重新计数。
7.“设备机号”控制板的设备号。
一般不用设置。
8.“设备信息”显示控制板的基本信息，如类型，型号等信息9.“闸机类型”设置闸机的类型，共三个类型“翼闸”，“摆闸”（单摆），“对开摆闸”；是什么闸机就应设置成相应类型才可正常工作。
默认为“翼闸”类型。
10.“系统初始化”初始化控制板参数，初始化成功后，控制板参数恢复出厂设置。
11.“左边通行语音”设置从左边通行时闸机需要播放的语音。
如：把从左边通行时让闸机播放“欢迎光临”。
12.“右边通行语音”设置从右边通行时闸机需要播放的语音。
如：把右边通行时让闸机播放“一路平安”。
13.“测试语音”自动依次播放控制板里面的语音，播放完后自动退出。
14.“电机转速”用来设置电机的运转速度，值越小速度越慢。
15.“电机全速运行时长”用来设置电机开闸与关闸的过程中电机运行最高速的时间。
如：摆闸中开闸时摆杆需运行1S钟，电机全速运行时长设为0.8S，电机运行0.8S后降速运行直至到位，这样避免摆杆到位后突然降速引起的晃动。
16.“电机最长运行时间”设置电机一次运行的最长时间，（控制板因外部检测出现故障或其他原无信号时）防止电机一直空转，默认为10S。
17.“允许红外重叠时间”设置允许同时挡住2个红外的时间，由于某些闸机红外之间间距短（比如左红外与防夹很近），防止人体同时挡住2个红外语音会误报，18.“延时关门时长”用来设置人正常通行通过闸机后多长时间关闸，单位为“秒”，默认为0，不延时，即人通过以后马上关闸。
19.“开闸信号类型”脉宽开闸：检测到一个信号（脉冲）过了后才开闸。
高电平开闸：检测到信号即开闸。
20.“闸机测试”反复开闸关闸测试，主要用于测试闸机控制板稳定性和老化测试，用户无需使用。
注：1.未经许可，系统上不得添加外围设备；2.若在调试过程中，调试结果与所述功能不一致，请参阅常见故障及排除一节。
通道闸常见故障处理及日常维护5.1刷完卡后，摆门不开门，没有任何反应，或断电后不自动打开，重新检查一下，开信号线是否有掉落，查看主板上面的开信号指示灯是否有收到开的信号。
5.2方向指示的工作状态分别是，绿箭头指向左，指向右，或红色叉。
如方向指示没有反应，或指示的方向不正确。
可以换到另外一台测试，用好的对换试一下。
重新检查一下接线5.3通道闸在断电后有自动打开功能，如果断电后不打开，导致原因是，里面的后备电池（蓄电池）电压不够，可用万用表量电压有没有10V以上。
5.4通道闸刷卡后，有一台开，有一台不开。
重新检查一下同步线是否连好。
保证连好以后，看不开的那一台的主板是否有收到开的信号，如没有，重新检查一下接线是否有掉落，主板上的插头是否有插好。
5.5刷卡后，闸门打开，但闸门不关。
这种情况通常是中间的防夹红外没有对好。
在固定机箱之前，必须确定红外对好，才能正常开门关门。
如果没有对好红外，上电后，会报警提示。
刷卡后请按方向指示箭头行使。
6．设备操作说明6.1 设备投入使用之前必须先通过功能调试，调试正常后方可投入使用；6.2 设备上电时，严禁在通道内站人；6.3行人读卡通行时，在方向指示器标志未转成绿色，严禁进入通道；6.4行人通过通道时，不要在通道中间长时间逗留；6.5通过闸道时，不要拥挤，人与人之间应保持一定距离；6.6严禁不读卡，并快速通过闸道；6.7建议在设备工作显眼处标识本机通行须知，指导通行者安全有序通过闸机通道；6.8设备未工作时要妥善管理好，严禁敲击、摇动设备；6.9设备处于关闭状态时，严禁用力推拉或撞击闸门；！警告：1.有雷电时请勿使用本机，以防损坏本机；2.要确保系统保护地可靠接上，以防造成人身伤害7．常见故障及分析基础概念：A、限位光电开关：（翼闸用于位置控制）共有3条线，其中2条电源输入，棕色：+12V、蓝色：GND和1条信号输出，当感应头碰到磁铁或金属物体（感应距离2-4mm）时输出+12V，反之为0V。
B、电机：DC24V直流减速电机，正常工作时空载电流为300mA左右，负载电流小于1.2A。
C、圆柱型光电开关：（报警和防夹信号检测之同）由发射端和接收端组成，发射端有2线电源输入（棕色：+12V、蓝色：GND），供电正常指示灯常亮；接收端有2条线电源输入（棕色：+12V、蓝色：GND）和1条线信号输出（黑线），当人通时该区域时，即隔断时有信号输出指示灯变亮输出+12V，反之为0V。
D、园柱型反射式光电开关：（作用同上）共有3条线，其中2条电源输入，棕色：+12V、蓝色：GND和1条信号输出，当人经过反射式光电开关时（反射距离为10-20mm）输出+12V，反之为0V。
1．上电后摆臂来回转动或开闸后不限位1）确定限位光电开关是否受强光照射（一般指在室外安装调试）：2）测试限位光电开关：A、检查零位、左开到位、右开到位的限位光电开关是否供电！检查接线座有无松动或接触不良；B、用铁片放在光电开关前端（注意要靠近检测面），看光电开关上面的灯是否亮，如果不亮说明光电开关坏，如果亮就适当调整光电开关的位置。
3）检查限位光电开关与主板的连线是否连接可靠；4）限位光电开关和连线都正常则主板损坏。
2．给有效开闸信号后闸机无动作1）主板指示灯正常，当给有效开闸信号时，指示灯会变成绿色箭头，闸机无动作：检测方法：检查电机连接线是否连接好，如果电机线有连接好，用手模电机尾部，电机是否在转动，如果在转动说明电机线接反了，重新把电机线正负接一下，如果电机不转，直接用24V电源接到电机上，如果电机还是不转，就说明电机损坏，如果电机有转，说明主板上电机驱动芯片有问题，联系我们更换主板。
2）主板指示灯均不亮，看开关电源到主板的连线是否正常，如果主板上24V接线端有电压，检查保险管是否正常，如果保险管损坏，更换保险管，如保险管正常，说明主板损坏，更换主板。
3、闸机开闸后不复位或一开到位后立即复位当行人通行过后闸机不立即复，延时一定时间后才关闸，说明出向红外工作不正常。
检测方法：首先检测圆柱型光电开关及是否对通；有信号输出时主板上的左红外或右红外指示灯会变亮，否则主板损坏；检查主板参数是否设置成带记忆；当行人退过闸机过闸片后，闸机立即复位，说明防夹与左或右红外接反了，检查与主板的连线。
4、断电后闸机不动作1）检测干电池的电压（不低于DC9V）；2）检查线路是否松动或脱焊，检测电池接线端子两端的电压输出（不低于DC9V），否则控制板损坏。
5、断电后摆臂不限位及上电后摆臂反转1）检测干电池的电压（不低于DC9V）；2）分别检测左、右开到位限位光电开关及主板。
（见1、）3）摆臂反转，电机线反接一下。
6、联机使用时一隔断圆柱型光电开关就开闸1）机器调成红外开闸模式了，进菜单把闸机工作方式改成刷卡开闸。
7、联机时开闸两台闸机不同步，检查联机线，线路是否松动或脱焊。
8、刷卡开闸后闸机要等门禁板闭合后才开闸进菜单把闸机开闸信号类型改成高电平开闸。
9、闸机开闸后很长时间不关闸1）检查出入口开启时长是否设置过长（参见系统参数设置操作说明）2）检查防夹红外光电开关，黑色输出信号端是否有12V电压（正常时为0V），否则光电开关发射端或接收端损坏。
10、开闸行人通过时报警1）检查出入口开启时长是否设置过短（参见系统参数设置操作说明）；2）检查进出红外线光电开关是否错接，也就是错将进向的光电开关信号接到了出向，而出向信号错接到了进向，如此造成误报警。
10、开闸行人通过时报警1）检查出入口开启时长是否设置过短（参见系统参数设置操作说明）；2）检查进出红外线光电开关是否错接，也就是错将进向的光电开关信号接到了出向，而出向信号错接到了进向，如此造成误报警。
摆闸/翼闸接线图。
