流水施工的时间参数绘制进度表
流水施工
流水施工流水作业的概念流水作业的组织方式是将拟建工程在平面上划分成若干个作业段，在竖向上划分成若干个作业层，再给每个作业过程配以相应的专业队组，各专业队组按照一定的作业顺序依次连续地投入到各作业段，完成各自的任务，从而保证拟建工程在时间和空间上，有节奏、连续均衡地进行下去，直到完成全部作业任务的一种作业组织方式。
流水作业参数一、工艺参数1．施工过程施工过程的数目，一般以n表2．流水强度某施工过程在单位时间内所完成的工程量，称为该施工过程的流水强度。
例如，某饰面工程每日安排4名工人，其产量定额5（m2/工日），则该饰面工程流水强度20（m2/日）。
二、空间参数1．工作面某专业工种的工人在从事建筑产品施工生产过程中，所必须具备的操作空间，称为工作面。
例如，砌砖墙7～8（m/人）2．施工段为了有效地组织流水施工，通常把拟建工程项目在平面上划分成若干个劳动量大致相等的施工段落，这些施工段落称为施工段。
施工段的数目，通常以m表示，它是流水施工的基本参数之一。
划分施工段，通常应遵循以下基本原则：（1）为了充分发挥流水作业的特点，各专业工作队在各个施工段上的劳动量要大致相等，其相差幅度不宜超过10％～15％。
（2）为了充分发挥工人、主导机械的效率，每个施工段要有足够的工作面，使其所容纳的劳动力人数或机械台数，能满足合理劳动组织的要求。
（3）为了保证拟建工程项目的结构整体完整性，施工段的分界线应尽可能与结构的自然界线(如沉降缝、伸缩缝等)相一致。
如果必须将分界线设在墙体中间时，应将其设在对结构整体性影响小的门窗洞口等部位，以减少留槎，便于修复。
（4）对于多层拟建工程项目，即要划分施工段，又要划分施工层，且为保证相应的专业工作队在施工层之间连续施工，施工段数(m)与施工过程数(n)应满足，m≥n，参见例5-3。
三、时间参数1．流水节拍流水节拍是指某个专业队在某一个施工段上的作业持续时间。
流水节拍的大小，可以反映出流水施工速度的快慢、节奏感的强弱和资源消耗量的多少。
流水施工的时间参数绘制进度表分析解析
间歇时间是指两个相邻的施工过程之间由于工艺要求 或组织安排需要而增加的额外等待时间。间隙时间它 包括：技术间歇时间、组织间歇时间
• 3. 技术间歇时间 技术间歇时间是指流水施工中某些施工过程完成后需要有 合理的工艺间歇（等待）时间。技术间歇时间与材料的性 质和施工方法有关。如设备基础，在浇筑混凝土后，必须 经过一定的养护时间，使基础达到一定强度后才能进行设 备安装；又如设备涂刷底漆后，必须经过一定的干燥时间， 才能涂面漆等。技术间歇时间通常用tj 来表示。 • 4.组织间歇时间 组织间歇时间是指流水施工中某些施工过程完成后要有必 要的检查验收或施工过程准备时间。如一些隐蔽工程的检 查、焊缝检验等。组织间歇时间用tz来表示。
1. 流水节拍
③工期计算法：对于某些在规定日期内必须完成的工程项 目，往往采用倒排进度法计算工作延ቤተ መጻሕፍቲ ባይዱ时间。
• 根据工期倒排进度，确定某施工过程的工作 延续时间。 • 确定某施工过程在某施工段上的流水节拍， 若同一施工过程在各施工段上的流水节拍不 等，则用估算法；若流水节拍相等，则： t=T/m 式中：T----某施工过程工作延续时间。 m ----某施工过程划分的施工段数。
确定流水步距时，一般应满足以下基本要求： 1）各施工过程按各自的流水速度施工，始终 保持各施工过程的工艺先后顺序； 2）各施工过程的专业工作队投入施工后尽可 能保持连续作业；妥善处理好间歇时间，避 免发生停工、窝工现象； 3）在保证技术可行又不影响前一个施工队正 常工作，也不会打乱流水节奏、影响均衡施 工的前提下，尽可能使前后两个施工过程的 施工时间相互搭接； 4）流水步距的最小时间单位应为1天或0.5天。
流水施工的时间参数
三、 时间参数
时间参数是指在组织流水施工时，用以表达流水 施工在时间安排上所处状态的参数。时间参数包括： 流水节拍( ti ) 流水步距( k ) 间歇时间 提前插入时间( c ) 流水工期( T )

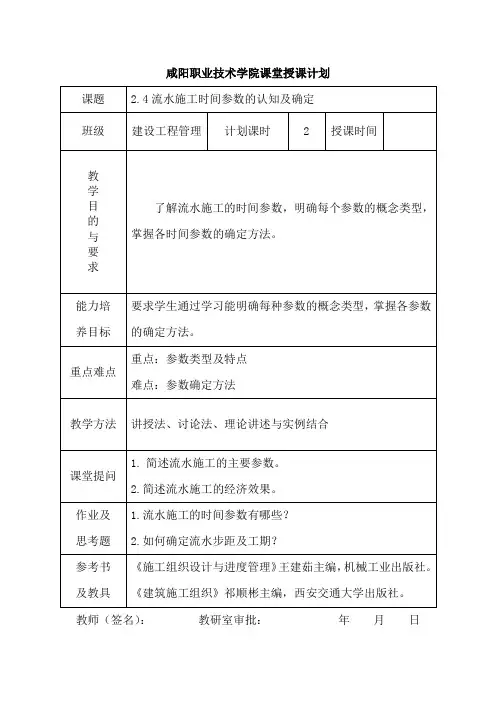

2.4流水施工时间参数的认知及确定.
咸阳职业技术学院课堂授课计划教师（签名）：教研室审批：年月日2.4 流水施工时间参数的认知及确定2.4.1流水节拍在组织流水施工时，一个专业工作队在一个施工段上施工作业的持续时间，（i=1,2,3……）表示。
流水节拍是时间参数中最称为流水节拍。
流水节拍用ti基本、最主要的指标。
影像流水节拍大小的因素主要有：采用的施工方法、投入的劳动力或施工机械的多少、以及工作班次的数目。
（1）流水节拍的确定①定额计算法是根据各施工过程某施工段的工程量、专业施工班组的人数计算确定，见式（2-1）、式（2-2）。
—某施工过程第i个施工段的流水节拍（天）；式中 ti—某施工过程的专业班组在第i个施工段上完成施工任务所需的劳动 Pi量（工日）或机械台班量（台日）；—某施工过程的专业班组在第i个施工段上施工班组人数（人）或机 Ri械台数（台）；b—每天工作班制；—某施工过程的专业班组在第i个施工段上需完成的工程量；Qi—某施工过程的产量定额；Si—某施工过程的时间定额。
Hi【例】教材P32 [例2-4]②在工期规定的情况下，也可以根据工期要求先确定流水节拍，然后应用定额法计算流水节拍公式求出所需的施工班组人数或机械台数。
如上例要求必须在2天内挖完该施工段土方，而仍然采用一班制施工，班组人数应为：班组人数计算完成后，应考虑工作面大小、资源供应等方面因素最终确定班组人数。
③经验估算法也称为三时估算法，就是根据施工经验，估算出某施工过程该施工段完成任务最大的流水节拍、最小的流水节拍和最可能的流水节拍三种时间，然后根据这三种时间求出施工班组在该施工段上的流水节拍。
见式（2—3）（2—3）式中t i—某施工过程第i个施工段上的流水节拍（天）；ai—某施工过程第i个施工段上的最长估算时间；bi—某施工过程第i个施工段上的最短估算时间；ci—某施工过程第i个施工段上的最可能估算时间。
（2）确定流水节拍应注意的问题1）施工班组人数应符合该施工过程最小劳动组合人数的要求；2）班组人数是受工作面的大小或某种条件的限制。
案例1(流水施工时间参数计算与横道图绘制)
案例1(流水施工时间参数计算与横道图绘制)1.背景某工程包括三个结构形式与建造规模完全一样的单体建筑，共由五个施工过程组成，分别为：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。
根据施工工艺要求，地上结构、二次砌筑两施工过程间，时间间隔为2周。
现在拟采用五个专业工作队组织施工，各施工过程的流水节拍见下表2.问题1）上述五个专业工作队的流水施工属于何种形式的流水施工？绘制其流水施工进度计划图，并计算总工期。
2）根据本工程特点，宜采用何种形式的流水施工形式，并简述理由。
3）如果采用第二问的方式，重新绘制流水施工进度计划，并计算总工期。
3.分析与答案1）上述五个专业工作队的流水施工属于异节奏流水施工。
根据表中数据，采用“累加数列错位相减取大差法”（简称“错位相减大差法”），计算流水步距：a、各施工过程流水节拍的累加数列：施工过程A：2 4 6施工过程B：2 4 6施工过程C：6 12 18施工过程D：4 8 12施工过程E：4 8 12b、错位相减，取最大值得流水步距：K(A,B) 2 4 6－） 2 4 62 2 2 -6所以：K(A,B)=2以此类推，K(B,C)=2，K(C,D)=10，K(D,E)=4c、总工期T=ΣK(i,j+1)+Σtn+ΣG=（2+2+10+4）+（4+4+4）+2=32周d、五个专业队完成施工的流水施工进度计划如图所示2）本工程比较适合采用等步距异节奏（成倍节拍）流水施工。
理由：因五个施工过程的流水节拍分别为2、2、6、4、4，存在最大公约数，且最大公约数为2，所以本工程组织等步距异节奏（成倍节拍）流水施工最理想。
3）如采用等步距异节奏（成倍节拍）流水施工，则应增加相应的专业队。
流水步距：K=min（2，2，6，4，4）=2周确定专业队数：施工过程A=2/2=1施工过程B=2/2=1施工过程C=6/2=3施工过程D=4/2=2施工过程E=4/2=2故：专业队总数=1+1+3+2+2=9流水施工工期：T=（M+N－1）K+G=（3+9-1）×2+2=24周采用等步距异节奏（成倍节拍）流水施工进度计划如图所示：。
流水施工的基本参数_2.2
• 取施工段数目m＝3，n＝3，m＝n： 施工进度表如图所示
施工进度（天） 2
①
施工层 施工过程 绑钢筋 一 支模板 浇混凝土 绑钢筋 二 支模板 浇混凝土
4
②
6
③ ②
8
10
12
14
16
①
③ ② ③ ② ③ ② ③ ② ③
①
①
①
①
各专业工作队均能连续施工；施工段不存在闲置的工作面 。
• 取施工段数目m＝2，n＝3，m＜n： 施工进度表如图所示
(3)流水步距要保证相邻两个专业工作队在开工时间上 实现最大限度和最合理的搭接。
• 间歇时间 间歇时间是指在组织流水施工时，由于施工过程之间工艺 上或组织上的需要，相邻两个施工过程在时间上不能衔接施工 而必须留出的时间间隔。 根据原因的不同，又分为技术间歇时间和组织间歇时间。
技术间歇时间是指流水施工中，某些施工过程完成后要 有合理的工艺间隔时间，一般用tg表示。技术间歇时间 与材料的性质和施工方法有关。 组织间歇时间是指流水施工中，某些施工过程完成后要 有必要的检查验收时间或为下一个施工过程做准备的时 间，一般用tz表示。
i j i j
Pji Rij N ij
tji——某专业工作队在施工段i上完成施工过程j的流水节拍； Qji——施工过程j在施工段i上的工程量； Rji——施工过程j的专业工作队人数或机械台数； Nji——施工过程j的专业工作队每天工作班次； Sji——施工过程j人工或机械的产量定额； Hji——施工过程j人工或机械的时间定额； Pji——施工过程j在施工段i上的劳动量（工日或台班）。
流水施工的基本参数
• 流水施工的基本参数分为三类： 工艺参数 空间参数 时间参数
流水施工作业答案
第2章流水施工原理作业答案第1题：某分部工程有三个施工段，各施工过程的流水节拍如后。
试组织该分部工程的流水施工，并绘制进度图表，确定流水工期。
已知各施工过程的流水节拍为：（1）t1=t2=t3=3天；（2）t1=2天，t2＝4天, t3=2天；（3）t1=2天，t2＝3天，t3=5天解：（1）t1=t2=t3=3天，可以组织固定节拍流水施工。
流水步距k=3天进度图表如下：流水工期T = Σk + t m = 3+3+9 = 15(天)（2）t1=2天，t2＝4天, t3=2天；可以组织成倍数流水施工。
流水步距k={2，4，2}的最大公约数，k=2天。
各作业班组数b i =t i / k：施工过程1，t1=2天，b1=2/2=1施工过程2，t2=4天，b2=4/2=2施工过程3，t3=2天，b3=2/2=1所有作业班组数n´=1+2+1=4进度图表如下：流水工期T = Σk + tm = 2+2+2+6 = 12(天)（3）t1=2天，t2＝3天，t3=5天，可以组织分别流水施工。
各资料组合如下表：节拍 施工段施工过程I II III 1 (t1) 2 2 2 2 (t2) 3 3 3 3 (t3)555流水步距k 的确定：施工过程1与施工过程2之间的流水步距k 12=max{2，1，0，-9}=2天施工过程2与施工过程3之间的流水步距k 23= max{3，1，-1，-15}=3天 进度图表如下：流水工期T = 2+3+15 = 20天第2题：（多个方案）有两栋同类型的建筑基础施工，每栋有三个主导施工过程，即挖土t 1＝3天，砖基础t 2＝6天，回填土t 3＝3天。
（1）试组织两栋建筑基础施工阶段的流水施工，确定每栋基础最少划分的施工段并说明原因。
（2）试计算流水工期，绘出流水施工进度计划。
方案一：解：t 1=3天，t 2＝6天, t 3=3天；可以组织成倍数流水施工。
流水步距k={3，6，3}的最大公约数， k=3天。
流水施工横道图绘制
第二讲流水施工横道图绘制一、等节奏流水施工特点二、无节奏流水施工特点三、等节奏流水施工横道图绘制四、无节奏流水施工横道图绘制五、等节奏流水施工流水节拍计算一、等节奏流水施工特点（案例1）案例11背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域分成主卧与次卧两个施工段。
规定每个专业队先完成主卧施工再完成次卧施工任务，每天一班工作制，组织等节奏流水施工。
等节奏流水施工进度横道图如下。
2问题：（1）指出等节奏流水施工特点3分析与答案等节奏流水施工进度横道图基本概念3分析与答案等节奏流水施工特点[答疑编号950942020101：针对该题提问]特点1、流水节拍全等特点2、流水节拍恒等流水步距，K ab=t（恒等）特点3、流水工期计算公式T=（m×r+n-1）×K特点4、专业队连续作业二、无节奏流水施工特点案例21背景某两室一厅住宅装修工程施工任务被划分为两个施工过程：钉地龙骨、铺木地板。
指定a专业队负责钉地龙骨施工；指定b专业队负责铺木地板施工。
施工区域包括主卧、次卧两个施工段。
规定每个专业队先完成主卧施工段作业施工再完成次卧施工段作业施工任务，每天一班工作制，组织无节奏流水施工。
无节奏流水施工进度横道图如下表。
2问题：（1）指出无节奏流水施工特点3分析与答案无节奏流水施工流水参数工艺参数空间参数3分析与答案 无节奏流水施工特点[答疑编号950942020102：针对该题提问]特点1、流水节拍不全等特点2、流水节拍不恒等流水步距，K ab ≠t （不恒等） 特点3、流水工期计算公式T=ΣK+Tn=K ab +t b1+t b2 特点4、专业队连续作业三、等节奏流水施工横道图绘制 案例3 1背景某两室一厅住宅装修工程施工任务被划分为三个施工过程：钉地龙骨、铺木地板、打磨油漆。
指定a 专业队负责钉地龙骨施工；指定b 专业队负责铺木地板施工；指定c 专业队负责打磨油漆施工。
流水施工及横道图
3.横道图如图所示。
等节奏流水施工（特点、工期、横道图） 1.特点： （1）全部旳流水节拍都相等 （2）流水步距等于流水节拍 （3）工作队能连续工作，施工段没有间歇 （4）施工过程数等于工作队数
2.工期（TP）： 阐明：C为插入时间、平行搭接时间，G为间歇时 间，M为施工段数，N为施工队总数，K为流水步距 Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G＝ ∑tn+ ∑K －∑C ＋∑G 3.横道图旳识读与绘制
4.经典案例 2023真题 背景资料：某大学城工程，涉及构造形式与建设规模一 致旳四栋单体建筑。每栋建筑面积为21000m2,地下2层，地上 四层，层高4.2m，钢筋混凝土框架-剪力墙构造。A施工单位 与建设单位签订了施工总承包协议，协议约定，除主体构造 外旳其他分部分项工程施工，总承包单位能够自行依法分包， 建设单位负责供给油漆等部分材料。协议推行过程中，发生 了下列事件：事件一：A施工单位拟对四栋单体建筑旳某分项 工程组织流水施工，其流水施工参数如下表：
异节奏流水施工 涉及等步距异节奏流水和异步距异节奏流水
（一）等步距异节奏流水施工（成倍节拍流水） 1.特点： （1）同一施工过程在各个施工段上旳流水节拍都相 等，不同施工过程在同一施工段上旳流水节拍之间存在 一种最大公约数。
（2）流水步距等于各个流水节拍旳最大公约数。 （3）每个专业工作队都能够连续作业，施工段 没有间歇时间。 （4）专业工作队数目不小于施工过程数目（某 施工过程应组织旳工作队数=该过程旳流水节拍/最大 公约数）。 2.工期（ Tp ）Tp=（M＋N－1）K－ ∑Ｃ＋ ∑G 3.横道图旳识读及绘制
2.流水施工进度计划横道图 工期T=（M+N-1）×K+ΣG=（4+3-1）×2+1=13（周）
(综合版)排水管道施工进度跟踪表
（综合版）排水管道施工进度跟踪表
一、文档概述
本排水管道施工进度跟踪表旨在详细记录和管理排水管道施工的整个过程，确保工程按计划顺利进行。
本表涵盖了工程的基本信息、施工计划、实际进度、资源配置等多个方面，为项目管理人员提供了一个全面、直观的了解施工进度的工具。
二、表格结构
1. 基本信息
2. 施工计划
3. 实际进度
4. 资源配置
三、填写说明
1. 基本信息：填写项目名称、施工地点、施工单位、工程总量、计划工期等基本信息。
2. 施工计划：根据工程设计和施工方案，填写施工内容、施工
部位、计划开始时间、计划结束时间和计划工期。
3. 实际进度：根据实际施工情况，填写施工内容、施工部位、
实际开始时间、实际结束时间和实际工期。
4. 资源配置：根据施工需求，填写资源类型、资源名称、数量
和负责人。
四、跟踪与管理
1. 项目管理人员应定期更新实际进度，与计划进度进行对比，及时发现并解决问题。
2. 项目管理人员应根据实际进度和资源配置，调整施工计划，确保工程按计划顺利进行。
3. 项目管理人员应密切关注施工现场，确保施工安全、质量和进度。
4. 项目管理人员应对施工过程中的变更进行记录和管理，确保工程数据的准确性和完整性。
五、注意事项
1. 请确保填写信息的准确性和完整性。
2. 请按照表格结构进行填写，不得随意修改表格样式。
3. 请使用规范的填写方式，字迹清晰，不得涂改。
4. 请及时更新表格内容，确保施工进度跟踪的实时性。
《施工组织设计》3 流水施工
【例13-2】 某土方工程施工，工程量为 352.94m³，分三个施工段，采用人工开挖， 每段的工程量相等，每班工人数为15人，一 个工作班次挖土，已知劳动定额为0.51工日 /m³，试求该土方工程施工的流水节拍。 解：由题意可知：每段工程量Q=352.94/3m³； 产品定额S=1/0.51 m³/工日； R=15人
第一节
流水施工概念
土木工程施工的组织方式灵活多变，不
同的施工组织方式，其施工的效率、经济效
益甚至工程的质量都有所不同。
以依次施工、平行施工和流水施工为例
：
一、依次施工 二、平行施工 三、流水施工
图13-1 施工组织方式对比分析图
第二节 流水施工指示图表
主要有水平指示图表、垂直指示图表和
网络图三种表达方式。
Z 2 —相邻施工层间技术、组织间歇时间，若不相等，取大者；
3、流水施工工期计算 （1）无施工层时，一般工期计算公式为：
T (m n 1) K Z1 C1
式中 T —流水施工的工期； 术、组织间歇时间之和；
C1 —同一施工层中平行搭接时间之
Z1 —同一施工层内各施工过程间技
图13-7
施工段与施工层划分示意图
（三）时间参数 1、流水节拍ti 指某个专业工作队在一个施工段上完成工 作的持续时间。流水节拍以示，它是流水施工 的基本参数之一。
Q P ti RS R 式中：ti----流水节拍
Q----某施工段的工程量 R----专业工作队的人数（或机械台班） S----产量定额，即单位时间（工日或台班）完成的工程量 P----某施工段所需的劳动量（或机械台班量）
2、施工段 m
施工段是指将施工对象在平面上划分为若 干个劳动量大致相等的施工区段，在流水施工 中，用m来表示施工段的数目。
流水施工的时间参数绘制进度表
时间参数 6.流水工期“T”
定义： 流水施工工期是指参与流水施工的第一个 施工过程在第一个施工段开始工作到最后一个施工 过程在最后一个施工段的工作结束位置的持续时间。
计算：
T＝∑Ki,i+1＋TN
与流水施工有关的术语
•1、分项工程流水施工 分项工程流水施工也称为细部流水施工，即在一个专业工程内部 组织的流水施工。 •2、分部工程流水施工 分部工程流水施工也称为专业流水施工，是在一个分部工程内部、 各分项工程之间组织的流水施工。 •3、单位工程流水施工 单位工程流水施工也称为综合流水施工，是一个单位工程内部、 各分部工程之间组织的流水施工。 •4、群体工程流水施工 群体工程流水施工亦称为大流水施工。它是在若干单位工程之间 组织的流水施工。 •5、分别流水 分别流水是指将若干个分别组织的分部工程流水，按照施工工艺 顺序和要求搭接起来，组织成一个单位工程或建筑群体的流水施 工。
间歇时间是指两个相邻的施工过程之间由于工艺要求 或组织安排需要而增加的额外等待时间。间隙时间它 包括：技术间歇时间、组织间歇时间
• 3. 技术间歇时间 技术间歇时间是指流水施工中某些施工过程完成后需要有 合理的工艺间歇（等待）时间。技术间歇时间与材料的性 质和施工方法有关。如设备基础，在浇筑混凝土后，必须 经过一定的养护时间，使基础达到一定强度后才能进行设 备安装；又如设备涂刷底漆后，必须经过一定的干燥时间， 才能涂面漆等。技术间歇时间通常用tj 来表示。 • 4.组织间歇时间 组织间歇时间是指流水施工中某些施工过程完成后要有必 要的检查验收或施工过程准备时间。如一些隐蔽工程的检 查、焊缝检验等。组织间歇时间用tz来表示。
流水节拍：是指在组织流水施工时，某个专业工 作队在一个施工段上的施工持续时间， ti来表示。 流水节拍是流水施工的主要参数之一，它表明流 水施工的速度和节奏性。流水节拍的大小决定着单位 时间投入的劳动力、机械和材料等资源量的多少，同 时，也是区别流水施工组织方式的特征参数。因此， 流水节拍的确定具有很重要的意义。 （1）确定流水节拍的方法 确定流水节拍通常有两种方法：一是定额计算法； 二是经验估算法。
计算题——精选推荐
五、计算题：1．某工程由三个施工过程组成；它划分为六个施工段，各分项工程在各施工段上的流水节拍依次为：6天、4天和2天。
为加快流水施工速度，试编制等步距异节拍流水施工方案。
逻辑关系正确得4分（每错一处扣0.5分，最多扣4分），编号正确得2分，工作名称、持续时间标注得2分。
⑴确定流水步距：：⑵确定专业工作队数目∴⑶确定计划工期：⑷绘制水平图表：1．某工程的流水施工参数为：m=6，n=4，Di如下表。
试组织流水施工方案。
解⑴确定流水步距：KⅠ,Ⅱ＝5（天） KⅡ,Ⅲ＝5（天） KⅢ,Ⅳ＝3（天）⑵确定工期：⑶绘制水平图表：3．某工程由挖土方、做垫层、砌基础和回填土等四个分项工程组成；在砌基础和回填土工程之间，必须留有技术间歇时间Z=2天；现划分为四个施工段。
其流水节拍如下表所示，试编制流水施工方案。
⑴确定流水步距：∴ KⅠ,Ⅱ＝3（天） KⅡ,Ⅲ＝5（天） KⅢ,Ⅳ＝3（天）⑵确定工期：⑶绘制水平图表：4．某工程由Ⅰ、Ⅱ、Ⅲ等三个施工过程组成；它划分为六个施工段；各个施工过程在各个施工段上的持续时间都是4天；施工过程Ⅱ完成后，它的相应施工段至少应有技术间歇2天。
试编制等节奏流水施工方案。
计算总工期，并画出水平图表。
⑴确定流水步距：⑵确定工期：⑶绘制水平图表：5．某工程由Ⅰ、Ⅱ、Ⅲ、Ⅳ等施工过程组成；现划分为六个施工段；其流水节拍如下表所示；要求施工过程Ⅱ与Ⅲ之间有技术间歇3天，试编制流水施工方案。
解：按分别流水组织施工。
四个施工过程建立四个相应的专业工作队。
⑴确定流水步距：∴ KⅠ,Ⅱ＝4（天）∴ KⅡ,Ⅲ＝4（天）∴ KⅢ,Ⅳ＝2（天）⑵确定工期：⑶绘制水平图表：6．某住宅小区共有6幢同类型的住宅楼基础工程施工，其基础施工划分为挖基槽、做垫层、砌筑砖基础、回填土等四个施工过程，它们的作业时间分别为：D1=4天，D2=2天，D3=4天，D4=2天。
试组织这6幢住宅楼基础工程的等步距异节拍流水施工方案。
举例说明流水施工进度计划顺序
举例说明流水施工进度计划顺序一、流水施工1、依次施工（顺序施工）2、平行施工3、流水施工（1）特点：<1>科学利用工作面，争取时间，合理压缩工期；<2>工作队实现专业化施工，有利于工作质量和效率的提升；<3>工作队及其工人、机械设备连续作业，同时使相邻专业工作队的开工时间能够最大限度地搭接，减少窝工和其他支出，降低建造成本；<4>单位时间内资源投入量较均衡，有利于资源组织与供给。
（2）施工参数：<1>工艺参数：施工过程（n）、流水强度（单位时间内完成的工程量）；<2>空间参数：施工区（段）、施工层数（M）；*同一专业工作队在各个施工段上的劳动量应大致相等，相差幅度不宜超过10% - 15%。
<3>时间参数：流水节拍（t，在一个施工段上的施工时间）、流水步距（K，相邻两个专业队进入作业的时间间隔）、流水施工工期（T）。
*注意施工过程与施工段的区分：三个一样的单体建筑由五个施工过程组成：土方开挖、基础施工、地上结构、二次砌筑、装饰装修。
按照正常施工，先完成第一个建筑的土方开挖，然后再进行第二个、第三个。
此时将土方开挖这一施工过程分成了三个施工段。
（3）基本组织形式：<1>无节奏流水施工：施工过程在各个施工段上流水节拍不相等；专业工作队数=施工过程数；<2>等节奏流水施工：各施工过程的流水节拍都相等；流水步距=流水节拍；专业工作队数=施工过程数；各施工过程之间无空闲时间。
<3>异节奏流水施工：各施工过程的流水节拍各自相等，相邻施工过程的流水节拍不尽相等；①等步距异节奏流水施工：相邻施工过程的流水步距相等且等于流水节拍的最大公约数；专业工作队数＞施工过程数；增加专业工作队来保证流水步距的相等。
②异步距异节奏流水施工：相邻施工过程的流水步距不尽相等；专业工作队数=施工过程数。
（4）流水施工的表达方式：二、网络计划技术1、网络计划应用程序7个阶段：（1）准备阶段；（2）绘制网络图阶段；（3）计算参数阶段；（4）编制可行网络计划阶段；（5）确定正式网络计划阶段；（6）网络计划的实施与控制阶段；（7）收尾阶段。
流水施工的三个参数
流水施工的三个参数流水强度:流水强度是指流水施工的每一个施工过程在单位时间内完成工程量的数量,也称流水能力或生产能力,用v表示。
(1)机械施工过程的流水强度的计算(2)人工作业过程的流水强度的计算机械施工过程的流水强度计算:人工:V=RSR=人工产量定额S=每一施工过程投入的工人人数(吥应大于工作面上允许容纳的最多人数)。
空间参数:空间参数是指在组织流水施工时,表达流水施工在建筑空间上开展的参数包括工作面、施工段和施工层。
工作面:1是指施工对象满足工人或机械设备进行正常施工操作的空间大小。
2每个工人或每台机械的工作面不能小于最小工作面的要求。
否则,就不能发挥正常的施工效率。
且吥利于安全施工。
因此,必须合理确定工作面。
施工段数:施工段是指为了满足流水施工的需要,按照一定的规则把施工对象在平面上划分成若干个工程量大致相等的施工区段,用m表示。
原则:(1)以主导施工过程为依据(2)各施工段的工作量应大致相等,相差幅度不宜过大,一般在10%~15%.(3)施工段的分界线应尽可能位于结构的界限,或者对结构整体性影响小的部位,如温度缝、沉降缝、单元分界或门窗洞口处等结构部位来划分。
(4)各施工段要有足够的工作面。
(5)施工段数目应适当,以满足合理组织流水施工组织要求为准。
施工层数(j):指施工对象垂直方向上划分的施工段数。
为了方便组织施工,往往不仅要在平面上划分施工工段,而且要在垂直方向上划分施工层。
施工层的划分可以与结构层相一致,也可根据施工实际,按一定高度进行划分。
在有层间关系的工程中组织流水作业时每一施工层的段数应满足:m≥n+∑Z1/K+Z2/K式中: m=施工段数n=施工过程数∑Z1=各施工过程之间停歇时间之和Z2=楼层停歇时间K=流水步距施工段数m与施工过程数n之间的关系(1)m<n时,施工段没有闲置;下一层到上一层均不能连续作业,产生窝工。
(2)m>n时,各专业施工队均能连续作业,施工段有闲置。
二建流水施工进度计划
二建流水施工进度计划
一、施工内容
本项目二建工程主要包括水电安装、消防安装、乳胶点缝以及油漆工程。
二、施工进度
1. 水电安装:6月15日开始,6月30日完成。
2. 消防安装:6月20日开始,7月10日完成。
3. 乳胶点缝:7月1日开始,7月15日完成。
4. 油漆工程:7月10日开始,7月25日完成。
三、施工要求
1. 各项工程必须按期限完成。
2. 施工质量必须达到设计要求。
3. 各项工程必须进行全程监测管理。
4. 在施工过程中,注意安全生产。
五、责任部门
施工单位负责本计划各项工程的具体施工和组织管理。
监理部门负
责对施工过程进行监理检查。
以上内容仅根据您提供的标题自动生成,如有错误或不合理之处,请您指出修改。
流水施工
四、计算题1．某屋面工程有三道工序：保温层→找平层→卷材层，分三段进行流水施工，流水节拍均为2天，且找平层需两天干燥后才能在其上铺卷材层。
试绘制该工程流水施工横道图进度计划。
由已知条件知，宜组织全等节拍流水。
（1）确定流水步距由全等节拍专业流水的特点知：K=t= 2（天）（2）计算工期T=（m＋n－1）·K+∑z1＝（4×2＋3－1）×2= 12（天）（3）根据流水施工概念，绘制流水施工进度表如图组织全等节拍流水施工2．某两层主体结构工程有支模板→绑扎钢筋→浇混凝土三个施工过程，组织流水作业，已知流水节拍均为2天，混凝土养护需要2天，试绘制其流水施工横道图计划表。
（1）确定流水步距K=t=ti=2（天）（2）确定施工段数4（段）（3）计算工期20（天）（4）绘制流水施工进度表，见图流水施工进度计划3．某两层建筑物有A→B→C三道工序，组织流水施工，施工过程A与B之间技术间歇2天，施工过程C与A之间技术间歇1天，流水节拍均为1天，试绘制其流水施工横道图计划。
（1）确定流水步距：K=t=ti=1（天）（2）确定施工段数：6(段)（3）计算工期：16（天）（4）绘制流水施工进度表，见图流水施工进度计划。
4．某工程包括三幢结构相同的单层砖混住宅楼，以每幢住宅楼为一个施工段组织流水作业。
已知±0.00m以下部分有挖土、垫层、基础混凝土、回填土四个施工过程，组织全等节拍流水施工，流水节拍为2周；±0.00m以上部分按主体结构、装修、室外工程组织成倍节拍流水施工，流水节拍分别为4周、4周、2周。
不考虑间歇时间，试绘制其横道图施工进度计划。
分别求出地下与地上工程的流水施工工期，再组织最大限度的搭接施工。
（1）地面±0．00m以下工程组织全等节拍流水施工施工过程n=4；施工段m=3；流水节拍K=t=ti =2（周）工期T1=（m＋n－1）×t＝（3＋4－1）×2= 12（周）（2）地面以上组织成倍流水施工施工过程n=3；施工段m=3；流水步距k=min{4，4，2} =2（周）专业队数：b1=4／2=2；b2=4／2=2；b3=2／2=1；总队数b=∑bi=5（队）工期T2=（m＋b－1）×k＝（3＋5－1）×2= 14（周）（3）确定总工期：当第一幢住宅楼地下工程完成后即可进行地上工程，则总工期T=T1+T2﹣搭接时间=12+14﹣2×2=22（周）（4）绘制施工进度计划，见图施工进度计划5．某二层砖混结构工程，有砌墙→安预制梁→现浇板三道工序，流水节拍分别为4天、2 、2天，现浇板需养护2天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意： 是一个施工段的时间
例如：
某六层砖混结构住宅，室内抹灰共用60天，已知每层 分为2个施工段，问抹灰流水节拍为多少？
解： t=60/12=5(天)
1. 流水节拍
流水节拍：是指在组织流水施工时，某个专业工 作队在一个施工段上的施工持续时间， ti来表示。 流水节拍是流水施工的主要参数之一，它表明流 水施工的速度和节奏性。流水节拍的大小决定着单位 时间投入的劳动力、机械和材料等资源量的多少，同 时，也是区别流水施工组织方式的特征参数。因此， 流水节拍的确定具有很重要的意义。 （1）确定流水节拍的方法 确定流水节拍通常有两种方法：一是定额计算法； 二是经验估算法。
1. 流水节拍
②经验估算法
：
•它是依据以往的施工经验进行估算流水节拍的方法。 一般为了提高其准确程度，往往先后估算出该流水节拍 的最长、最短和正常（即最可能）三种时间，然后根据 此求出期望时间作为某专业工作队在某施工段上的流水 节拍。所以，本法也称为三种时间估算法。其计算公式 如下：t=(a+4c+b)/6 •式中:t——某施工过程i在某施工段上的流水节拍； a——某施工过程i在某施工段上的最短估算时间； b——某施工过程i在某施工段上的最长估算时间； c——某施工过程i在某施工段上的正常估算时间； •这种方法多用于采用新工艺、新方法和新材料等没有 定额可循的工程或项目。
时间参数
2.流水步距Bij：两个相邻的施工队（组） 先后进入第一个施工段进行流水施工的 时间间隔，叫流水步距。 流水步距的大小取决于相邻两个的专业 工作队在各施工段上的流水节拍及流水 施工的组织方式。 流水步距的数目取决于参加流水的施工 过程数及流水施工的组织方式，如施工 过程为n，则流水步距的总数为（n-1)个。
图2-2a 横道图施工进度计划表
26
专斜 业线 工上 作的 队字 名母 称代 表 施 工 过 程 或
横坐标表示流水施工的持续时间 编纵 号坐 从标 小表 到示 大施 由工 下段 向及 上其 编编 写号 。
施工 段 编号 施工进度（d）
2
4
6
8
10
12
14
m
tⅠ，2
Ⅰ Ⅱ Ⅲ Ⅳ
…
2
1 斜线在施工段上的水平投影长度代表专 业工作队在该施工段上的工作持续时间
确定流水步距的说明：
•①.从概念可以看到，流水步距是在两个施工过程之间，同一 施工段时，工作队投入施工的时间差；比如，支模施工队完成 柱子第一段的支模时间需要5天，当模板工程完成后，才能开 始柱子第一段的钢筋工程，因此在第一段上钢筋施工与支模施 工的时间间隔为5天，这个时间间隔就是流水步距，它表示钢 筋施工队投入第一段柱子施工的时间要在支模施工队投入施工 5天后才能进行。同理，若钢筋工程需要施工5天，则混凝土工 程与钢筋工程之间的流水步距就是5天； •②.这里要注意，流水步距是相对于同一施工段而言的，而且 是指的两个相邻的施工过程的时间间隔，也就是像本例流水步 距是指支模与钢筋工程的时间间隔，钢筋与混凝土工程的时间 间隔，但不是支模和混凝土的时间间隔。因为支模与混凝土不 是两个相邻的施工过程； •③.流水步距的数目取决于施过程数，若施工过程数为n，则流 水步距就有n-1个； •④.如果流水节拍相等的话，则流水步距就等于流水节拍，如 果流水节拍不相等，则应按潘特考夫斯基法(也称累加数列错位 相减法)方法计算。
按流水施工对象的范围分
单位工程流水
分部工程流水
分项工程流水
群 体 工 程 流分项工程流水
单位工程流水
分部工程流水
分项工程流水
…
大流水
…
综合流水
…
专业流水
…
细部流水
流水施工的表现形式
•在工程实践中，一般采用图表来表达工程流水施工 过程中各施工过程的工艺顺序、相互制约关系和它 们在时间、空间上的展开情况。常用的流水施工表 达方式，主要有水平图表（横道图）、垂直图表 （斜线图）、网络图。 •1.水平图表：流水施工水平图表又称横道图，它起 源于19世纪美国人亨利· 甘特（H.Gantt）发明的甘特 图进度表，故又称之为甘特图。 •2.垂直图表：流水施工垂直指示图表又称斜线图。 •3.网络图
时间参数 6.流水工期“T”
定义： 流水施工工期是指参与流水施工的第一个 施工过程在第一个施工段开始工作到最后一个施工 过程在最后一个施工段的工作结束位置的持续时间。
计算：
T＝∑Ki,i+1＋TN
与流水施工有关的术语
•1、分项工程流水施工 分项工程流水施工也称为细部流水施工，即在一个专业工程内部 组织的流水施工。 •2、分部工程流水施工 分部工程流水施工也称为专业流水施工，是在一个分部工程内部、 各分项工程之间组织的流水施工。 •3、单位工程流水施工 单位工程流水施工也称为综合流水施工，是一个单位工程内部、 各分部工程之间组织的流水施工。 •4、群体工程流水施工 群体工程流水施工亦称为大流水施工。它是在若干单位工程之间 组织的流水施工。 •5、分别流水 分别流水是指将若干个分别组织的分部工程流水，按照施工工艺 顺序和要求搭接起来，组织成一个单位工程或建筑群体的流水施 工。
程纵 或坐 专标 业表 工示 作流 队水 名施 称工 、的 编施 号工 过
圆 圈 及 施工进度（ d ） 施工过 数 字 程编号 2 4 6 8 10 12 14 表 1 3 2 4 示 Ⅰ 施 工 1 3 2 4 Ⅱ 段 编 2 号 1 3 4 Ⅲ 及 投 1 3 入 2 4 Ⅳ 施 工 的 线段长度表示施工过程或专业工作队在该施工段上的工作持续时间 先 线段的起点表示工作的开始时刻，线段的终点表示工作的结束时刻 后 顺 序 横坐标表示流水施工的持续时间
确定流水节拍应考虑的因素
•1）流水节拍应当取适当整数，也可取0.5或0.5天的倍 数 •2）流水节拍的取值，尽量不改变原有的劳动组织形 式，但又应满足专业工作队对工作面的要求，确保施 工操作安全和充分发挥劳动效率。 •3）应先确定主导施工过程的流水节拍，据此再确定 其他施工过程的流水节拍，并应尽可能是有节奏的， 以便组织有节奏的流水施工。 •4）流水节拍的确定，还要综合考虑劳动力、材料、 机具设备的供应情况和施工进度、施工技术、施工工 艺的限制和特殊要求。 •5）根据工期要求确定流水节拍时，必须检查劳动力、 材料和机械供应的可能性，工作面是否足够等。
时间参数 •5.平行搭接时间（又称提前插入时间） 在组织流水施工时，有时为了缩短工期，在工作 面允许的条件下，如果前一个专业工作队完成部分 施工任务后，能够提前为后一个专业工作队提供工 作面，后者提前进入前一个施工段，两者在同一施 工段上平行搭接施工。这个搭接的时间称为平行搭 接时间，通常用td来表示。在工作面允许和资源有 保证的前提下，专业工作队提前插入施工，可以缩 短流水施工工期。
流水施工的时间参数
三、 时间参数
时间参数是指在组织流水施工时，用以表达流水 施工在时间安排上所处状态的参数。时间参数包括： 流水节拍( ti ) 流水步距( k ) 间歇时间 提前插入时间( c ) 流水工期( T )
工艺间隙时间Gj,j+1
组织间隙时间Zj,j+1
2
三、时间参数 1.流水节拍“t”
1. 流水节拍
③工期计算法：对于某些在规定日期内必须完成的工程项 目，往往采用倒排进度法计算工作延续时间。
• 根据工期倒排进度，确定某施工过程的工作 延续时间。 • 确定某施工过程在某施工段上的流水节拍， 若同一施工过程在各施工段上的流水节拍不 等，则用估算法；若流水节拍相等，则： t=T/m 式中：T----某施工过程工作延续时间。 m ----某施工过程划分的施工段数。
确定流水步距时，一般应满足以下基本要求： 1）各施工过程按各自的流水速度施工，始终 保持各施工过程的工艺先后顺序； 2）各施工过程的专业工作队投入施工后尽可 能保持连续作业；妥善处理好间歇时间，避 免发生停工、窝工现象； 3）在保证技术可行又不影响前一个施工队正 常工作，也不会打乱流水节奏、影响均衡施 工的前提下，尽可能使前后两个施工过程的 施工时间相互搭接； 4）流水步距的最小时间单位应为1天或0.5天。
4
1. 流水节拍
① 定额计算法：这是根据各施工段的工程量、能够投入的 资源量（工人数、机械台数和材料量等）计算t：
Qi Pi ti Si .Ri .b Ri b
其中
ti------流水节拍，一般取0.5天的整数倍 Q-------施工过程i的工程量 S-------施工过程i的人工或机械产量定额 R-------施工过程i的人数或机械的台、套数 b-------施工过程i的专业施工队每天工作班次 P-------施工过程的劳动量需求值(工日或台班)
间歇时间是指两个相邻的施工过程之间由于工艺要求 或组织安排需要而增加的额外等待时间。间隙时间它 包括：技术间歇时间、组织间歇时间
• 3. 技术间歇时间 技术间歇时间是指流水施工中某些施工过程完成后需要有 合理的工艺间歇（等待）时间。技术间歇时间与材料的性 质和施工方法有关。如设备基础，在浇筑混凝土后，必须 经过一定的养护时间，使基础达到一定强度后才能进行设 备安装；又如设备涂刷底漆后，必须经过一定的干燥时间， 才能涂面漆等。技术间歇时间通常用tj 来表示。 • 4.组织间歇时间 组织间歇时间是指流水施工中某些施工过程完成后要有必 要的检查验收或施工过程准备时间。如一些隐蔽工程的检 查、焊缝检验等。组织间歇时间用tz来表示。
图2-2c 垂直图施工进度计划表
27
