常见PWM芯片和高压板专用芯片保护脚
液晶电视维修去除保护电路大全
创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*液晶电视维修去除保护电路大全TL4941和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA75001和16 对地短路FA362915和16 将外接电容短路FA3630 7和10对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY6脚对地..取消保护,灯管老化造成保护, MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2对地短路OZ965 4对地短路OZ9RR 8对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法1.把3脚直接对地短路，2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ9976 8脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15对地短路BA9743 15对地短路BD9215F 23欠压保护17过压保护18过流保护BD9893: 10脚接地BD9893F 7脚对地;BD9897FS BIT3101 2和15吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27吸空引脚BIT3107 4 吸空引脚BIT3193 15吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*OB3306QP OB3328UNQP 0B3316NQP 5脚对地OB3316QP功能1；ON/OF电压输入2；比较端电容。
液晶CCFL灯管的检测与维修
液晶CCFL灯管的检测与维修虽然目前LED显示屏已经大量上市，但由于LED存在黑底不黑、边缘漏光的缺点，而LCD液晶面板光线柔和，新品仍然不断生产上市中。
同时市场上现存的LCD显示器都已经进入维修期，故障率较高，今天就LCD显示器灯管的故障总结如下：一、CCFL灯管的工作原理液晶显示器的CCFL灯管和我们家里使用的节能灯与日光灯管是相同的，是需要在加电时使用上千伏的高电压击活灯管内的惰性气体，而后在较低电压下维持灯管的持续发光。
1、CCFL灯管的点火液晶显示器的高压板有接收到驱动板（解码板）送来的ON/OFF信号后，就会送出PWM脉冲，推动高压变压器产生高压，但这个高压并不是持续的，而是断续的。
高压板的反馈电路会同步检测灯管的反馈电流和反馈电压，如果某一支灯管没有反馈电流只有反馈电压，说明该高压板的输出插座未接灯管或者灯管完全断开。
如果是双灯管或四灯、六灯，只要有一支灯管未接或断裂，在加电开机后，背光会亮，但由于有一支灯管未接，这时高压板在数秒后就会熄灭而停止工作，防止有高压打火出现，引起事故。
如果PWM 管理IC能够检测到反馈电压和反馈电流时，说明灯管插接到位，这时灯管的点火动作就会完成，而后高压板的输出电压就会降到600－800V，维持灯管的持续工作。
液晶显示器的原机高压板的点火设置和灯管反馈检测很完善，如果不接灯管在开机瞬间也不会出现灯管插座打火现象。
但市面上销售的通用高压板的功能就要差一些，部分产品不接灯管，灯管插座就会出现打火现象。
液晶电视的高压板由于灯管连接和设置与液晶显示器不同，所以其反馈检测与液晶显示器也有所不同，我们在检修时高压板的灯管插座不应空置，需要接上灯管，否则会严重打火，导致PCB板碳化。
2、CCFL灯管的极性CCFL灯管和日光灯管一样，一般是不分极性的，但由于CCFL灯管在制作过程中，为防止灯管在使用过程中电极作用引起灯管发黑，一般会在灯管两端加入不同的涂层减缓灯管发黑。
多种液晶去保护方法
令狐采学TL5001 5 对地短路OZ960 OZ962 2 对地短路TL1451 15 对地短路OZ965 4 对地短路TL5451 15 对地短路OZ9RR 8 对地短路BA9741 15 对地短路BIT3101 2和15 吸空引脚BA9743 15 对地短路BIT3102 5 吸空引脚MB3775 15 对地短路BIT3105 4 吸空引脚AT1741 15 对地短路BIT3106 4和27 吸空引脚AT1380 2 对地短路BIT3107 4 吸空引脚KA7500 1和16 对地短路BIT3193 15 吸空引脚TL494 1和16 对地短路AAT1100 8 对地短路FA3629 15和16 AAT1107 15 对地短路FA3630 7和10 对地短路MP1038EY搞好了,6脚对地.........................取消保护,灯管老化造成保护,在维修中通常会碰到一些显示器只有一根灯管坏和保护电路异常引起的黑屏故障，为做到快修我们通常会去把芯片的保护电路去掉。
以下是在维修中碰到和网上查到的一些芯片的去保护方法，希望能对大家有些帮助OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用MP1038EY 用导线11脚连接2脚TL5001 5 脚对地短路．TL1451 15 对地短路TL5451 15 对地短路BA9741 15 对地短路BA9743 15 对地短路MB3775 15 对地短路T1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路TL494 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路BIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚AAT1100 8 对地短路AAT1107 15 对地短路BIT7313 15 吸空。
多种液晶高压板专用芯片去保护的方法

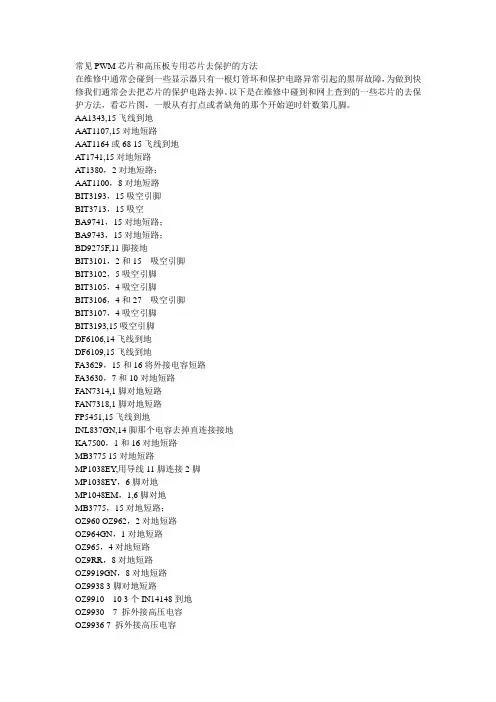

常见PWM芯片和高压板专用芯片去保护的方法在维修中通常会碰到一些显示器只有一根灯管坏和保护电路异常引起的黑屏故障，为做到快修我们通常会去把芯片的保护电路去掉。
以下是在维修中碰到和网上查到的一些芯片的去保护方法，看芯片图，一般从有打点或者缺角的那个开始逆时针数第几脚。
AA1343,15飞线到地AA T1107,15对地短路AA T1164或68 15飞线到地AT1741,15对地短路AT1380，2对地短路；AA T1100，8对地短路BIT3193，15吸空引脚BIT3713，15吸空BA9741，15对地短路；BA9743，15对地短路；BD9275F,11脚接地BIT3101，2和15 吸空引脚BIT3102，5吸空引脚BIT3105，4吸空引脚BIT3106，4和27 吸空引脚BIT3107，4吸空引脚BIT3193,15吸空引脚DF6106,14飞线到地DF6109,15飞线到地FA3629，15和16将外接电容短路FA3630，7和10对地短路FAN7314,1脚对地短路FAN7318,1脚对地短路FP5451,15飞线到地INL837GN,14脚那个电容去掉直连接接地KA7500，1和16对地短路MB3775 15对地短路MP1038EY,用导线11脚连接2脚MP1038EY，6脚对地MP1048EM，1,6脚对地MB3775，15对地短路；OZ960 OZ962，2对地短路OZ964GN，1对地短路OZ965，4对地短路OZ9RR，8对地短路OZ9919GN，8对地短路OZ9938 3脚对地短路OZ9910 10 3个IN14148到地OZ9930 7 拆外接高压电容OZ9936 7 拆外接高压电容OZ9938 3/6空短接到地/吸空OZ9939 3/6空短接到地/吸空SEM2005 2和3吸空断开SP5001 4吸空断开TL5001，5脚对地短路；TL1451，15对地短路；TL5451，15对地短路；T1741，15对地短路；TL494，1和16对地短路。
常用pwm控制芯片
常用pwm控制芯片PWM（Pulse Width Modulation）是一种常用的电子信号调制技术，用于实现对电子系统中的电压或电流进行精确控制。
常用的PWM控制芯片有很多种，下面将介绍几种常用的PWM 控制芯片。
1. NE555芯片NE555是一种经典的定时器和脉冲宽度调制（PWM）控制芯片。
它具有简单、易用、稳定等特点，可广泛应用于各种电子设备中。
NE555芯片通过改变电压来实现PWM控制，它的输出信号的占空比（高电平时间与周期的比值）可以通过调整芯片上的电阻和电容来精确地控制。
2. SG3525芯片SG3525是一种专门用于开关电源控制的PWM控制芯片。
它具有宽电压工作范围、高稳定性、高频率等特点，可以实现高效率、高精度的电源控制。
SG3525芯片通过对电阻和电容进行调节，可以实现不同频率和占空比的PWM信号输出。
3. TLC5940芯片TLC5940是一种16通道的PWM控制芯片，主要用于LED灯控制。
它具有灵活的控制功能和高分辨率的PWM输出，可以实现对LED灯的亮度和颜色进行精确的控制。
TLC5940芯片通过串行数据输入和数据锁存来实现PWM控制，在应用中可以灵活控制各通道的亮度和颜色。
4. MCPWM芯片MCPWM（Motor Control PWM）是一种专用于电机控制的PWM控制芯片。
它具有高速、高精度的PWM输出和多种保护功能，可以实现对电机的速度、位置和转向进行精确控制。
MCPWM芯片通过编程控制寄存器中的参数来实现PWM控制，可以满足不同种类电机的控制需求。
5. DRV8305芯片DRV8305是一种集成型的三相电机驱动器芯片，具有PWM控制功能。
它可以实现对三相电机的速度、转向和刹车等功能进行精确控制。
DRV8305芯片内部集成了PWM控制器、MOSFET驱动器、过流保护和过温保护等功能，简化了电机控制系统的设计和组装。
总结：以上是几种常用的PWM控制芯片，它们具有不同的特点和应用领域。
背光去保护方法
TL494 1和16 对地短路TL5001 5 对地短路TL1451 15 对地短路TL5451 15 对地短路TA9687CN 1脚吸空Ta9687gn 12脚对地MB3775 15 对地短路INL837GN 14脚对地IT3713 15脚空AZ7500BM-E1 第4脚接地AT1741 15 对地短路AT1380 2 对地短路KA7500 1和16 对地短路FA3629 15和16 将外接电容短路FA3630 7和10 对地短路FAN7318 1脚对地FAN7311 1脚接地MP1008ES 4 对地短路MP1009ES 5脚对地MP1038EY 6脚对地..取消保护,灯管老化造成保护,MP1038EY 用导线11脚连接2脚MP1048EY 1、5接地mps1012 5脚接地ozl68gn 8去保护OZ960gn 4、7脚短接或2脚对地OZ960 OZ962 2 对地短路OZ965 4 对地短路OZ9RR 8 对地短路OZ9933gn 12脚接地OZ9937 14接地OZ9938去掉保护电路方法：1.把3脚直接对地短路， 2.把6脚直接对地短路3.把7脚接地电阻取下不用OZ9910GN 6脚接地OZ99768脚去保护对地OZT1060GN 1脚对地st 324 5脚接地BA9741 15 对地短路BA9743 15 对地短路BD9215F 23欠压保护 17过压保护 18过流保护BD9893: 10脚接地BD9893F 7脚对地BD9897FSBIT3101 2和15 吸空引脚BIT3102 5 吸空引脚BIT3105 4 吸空引脚BIT3106 4和27 吸空引脚BIT3107 4 吸空引脚BIT3193 15 吸空引脚BIT3195G 15脚吸空BIT3713 15脚吸空去保护BIT3715 12脚对地BIT7313 15 吸空BIT3501 4J脚悬空或连接4、7脚经证实1和5脚短接去保护成功OB3306QPOB3328UNQP0B3316NQP 5脚对地OB3316QP功能；1；ON/OF电压输入2；比较端电容。
单端PWM控制器NCP1205及其应用
单端PWM控制器NCP1205及其应用ＮＣＰ１２０５是安森美公司采用先进技术生产的一种单端脉冲宽度调制控制器。
该控制器可保证在任何负载／线路条件下的完全继续传导模式ＤＣＭ和准谐振ＱＲ操作，同时，该器件还组合了一个真正的电流模式控制调制器和一个退磁检测器。
文中介绍了ＮＣＰ１２０５ＰＷＭ控制芯片的基本构造、工作原理和主要特点，给出了它的典型应用电路。
１概述ＮＣＰ１２０５是安森美公司生产的一种先进的单端ＰＷＭ控制器。
其应用领域主要包括：较大功率笔记本电脑用ＡＤ／ＤＣ适配器、脱机电池充电器和ＤＶＤ、ＣＤ唱机、ＴＶＳ、机顶盒（ＳＴＢ）等系统的开关电流（ＳＭＰＳ）及ＵＳＢ中的辅助电源等。
ＮＣＰ１２０５以准谐振（ＱＲ）操作和频率软折弯为主要特征。
ＱＲ操作也是临界传导操作，可以保证功率ＭＯＳＦＥＴ在最小的漏－漏极电压上完成开关（亦称作谷值开关）。
ＮＣＰ１２０５采用平滑频率减小技术，是低功率ＳＭＰＳ集成管理方面的一个重要创新。
由于ＮＣＰ１２０５有变频模式（ＶＦＭ），因此当输出功率要求减小时，可以在不变的峰值电流上降低它的工作频率。
ＮＣＰ１２０５通过谷值开关与软频率折弯特性相结合的方法可保证实现最低的开关损耗，同时可在无载条件操作时从电网吸取最低的功率，此外还可以保证具有最小的ＥＭＩ。
２引脚功能和构造特点２.１引脚功能ＮＣＰ１２０５采用８脚ＰＤＩＰ（ＮＣＰ１２０５）、１４脚ＰＤＩＰ（ＮＣＰ１２０５ＳＰ２）和１６脚ＳＯ（ＮＣＰ１２０５ＤＲ２）３种封装形式，表１给出了１４脚ＰＤＩＰ封装的引脚功能说明。
表1NCP1205P2的引脚功能脚号引脚名称功能描述1HV连接已整流的高压（HV）总线，便在IC启动时对外部大容量电容提供充电通路2、7、8、9、14NC未连接3Demag零初级电流检测，自由振荡下操作可保证主开关重新启动4FB反应信号输入，用于控制PWM5Ct与地之间连接一只电容器可设定最小/最大工作频率6OVP过电压保护输入，门限电平是2.8V10GND接地11Isense电流检测输入12DRVMOS栅极驱动输出13Vcc 正电流电压施加端２.２构造特点ＮＣＰ１２０５虽然采用三种封装形式，但片内构造和电路组成基本一样。
浅谈开关电源PWM芯片之TL494KA7500
浅谈开关电源PWM芯片之TL494KA7500TL494是一种固定频率脉宽调制电路，它包含了开关电源控制所需的全部功能，广泛应用于桥式单端正激双管式、半、全桥式开关电源。
TL494/KA7500的针脚定义如下图所示。
Pin1（1IN+）：内部集成的第一个体运运算放大器的同相脚。
Pin2（1IN-）：内部集成的第一个体运运算放大器的反相脚。
Pin16（1IN+）：内部集成的第二个体运运算放大器的同相脚。
Pin15（1IN-）：内部集成的第二个体运运算放大器的反相脚。
Pin3（FEEDBACK）：内部集成的两个体运算放大器的两个输出并联后在芯片外部的引出脚，此脚同时在芯片内部与“PWM比较器”的同相脚相连。
在TL494中，还集成有另外两个决定着是否在494的8、9脚（两个体NPN驱动三极管的集电极）输出驱动方波的比较器（这两个比较器才是直接决定494是否输出它激励源的元件），“PWM比较器”只是其中的一个，另一个是“死区控制比较器”。
PWM比较器的同相输入来自于3脚的FEEDBACK的事实，意味着1、2脚，16、15脚之间的两个比较器的运算结果是能够直接影响8、9脚所输出的驱动方波的因素之一。
因此，494事实上是通过1、2脚，16、15脚之间的两个比较器的运算判断结果（某个逻辑事件是否发生）来决定是否在8、9脚输出驱动方波的。
而学习PWM芯片，就是去明确其驱动方波产生和变化的具体过程，可见，对1、2、16、15脚外围电路的理解是学习494的重中之重。
Pin4（DTC）：Dead Time Control直译为死区时间控制。
在PWM中，“死区”指驱动方波的低电平时段，是一个时间长短的概念。
DTC脚实际上是通过494内部的“死区控制比较器”来设定整个低电平时段的时长的。
在前面的内容中，我们已经介绍过了“PWM比较器”也是影响驱动方波的因素之一。
因此，驱动方波的低电平时段，一部分是由DTC脚决定的，另一部分则是“PWM比较器”（即1、2脚，16、15脚之间的两个运放）决定的。
常用开关电源芯片资料
常用开关电源芯片资料2011-10-14 08:49:00| 分类：【电子元件及应用 |字号大中小订阅一、P1014AP06 TNY267P 可以互换常用于电脑电源卫星接收机电源(NCP1010~1014) 1脚反馈供电 2378地 4脚光耦4脚 5脚开关变压器来电 6脚无此脚二、FSD200 FSD210 不能互换常用于接收机电源电磁炉电源8脚300V 7脚开关变压器来电端 6脚无此脚 5反馈供电 4脚光耦4脚 123脚光耦3脚与接地三、VIPer12A VIPer22A 能互换常用于电磁炉电源影碟机电源12地 3光耦3脚 4光耦4脚 5678开关变压器来电四、天诚数字卫星接收机DH321 1脚负 2脚正反馈供电 3光耦4脚 4电阻到负 5启动电阻 678正五、DVD VCD 开关电源5M02659R 0265 0380 1空 2地 3小电源 4光耦 5空 678电源TDA16833(1234) 1,3.6为空 2FB 45D 7VCC 8GND5M0265和5M02659R一样一台步步高VCD电源用的是5L0265,我用5L0380代用的.机子修好!!! 5L0380可以代换5L0265 5L0380代5M02659R 1=1(连通1和2电路) 2=7 3=3 4=4IM0280代换用IM0380代换8脚IC似乎是02659的引脚,用5L0380代换DM0265r应该是1=1,2=78,3=2,4=32A0165、2A0265、2A0565都可用5L0380R（四脚）代用，方法如下：5L0380R的1脚接2A0265的8脚， 2脚接4、5脚， 3脚接7脚， 4脚接2脚。
我用这个方法已修好了三、四十台，可靠又实用。
在有的机上，原机无启动电阻，你可在5L0380的3脚与300V间加一只120K/2W(180~300k)的电阻，不然就会不启动。
或者直接从交流引47K电阻DM0265可以用DM0365代替,其封装为8脚.1-地,2-13V.7,3-0.9V,4-1.0V,5,6,7,8脚电压值300V.电路外围的稳压2极管D6易出现软坏,最好替换用5L0380很好改,一脚接地,2脚接开关变压器300V,3脚反馈,4脚光偶.TDA16833TH203POWER-22A2人 | 分享到：阅读(3674)|评论(0)|转载(2)|举报。
电流型pwm控制芯片uc3844引脚图及工作原理
电流型PWM控制芯片UC3844引脚图及工作原理基本原理UC3844 是电流型单端输出式PWM ,其最大占空比为50% ,启动电压16V ,具有过压保护和欠压锁定功能。
当工作电压大于34V 时,稳压管稳压,使内部电路在小于34 电压下可靠工作;当输入电压低于10V 时,芯片被锁定,控制器停止工作。
其内部框图和引脚图如图3 所示。
图3 UC3844 内部框图UC3844 的工作原理是:反馈电压和2.5 V 基准电压之差,经误差放大器E/A 放大后作为门限电压,与反馈电流经采样后的电压,一起送到电流感应比较器。
当电流取样电压超过门限电压后,比较器输出高电平触发RS 触发器,然后经或非门输出低电平,关断功率管,并保持这种状态直至振荡器输出脉冲到触发器和或非门为止。
这段时间的长短由振荡器输出脉冲宽度决定。
PWM 信号的上升沿由振荡器决定,下降沿由功率开关管电流和输出电压共同决定。
反转触发器限制PWM 的占空比调节范围在0～50 %之内。
UC3844 的振荡工作频率由引脚4 与引脚8 之间所接定时电阻RT、脚4 与地之间所接定时电容CT 设定。
计算公式为: f = 1/T = RTCT/0.55 = 1.72RTCT。
引脚2 是电压反馈端,将取样电压加至E/A 误差放大器的反相输入端,与同向输入端的2.5 V 基准电压进行比较,产生误差电压。
利用内部E/A 误差放大器可以构成电压环。
引脚3 是电流反馈端,电流取样电压由引脚3 输入到电流比较器。
当引脚3 电压大于1V 时,输出关闭。
利用引脚3 和电流比较器可以构成电流环。
引脚1 是补偿端,外接阻容元件以补偿误差放大器的频率特性。
引脚8 为5V 基准电压,带载能力50mA。
引脚6 为推挽输出端,有拉、灌电流的能力。
引脚5 为公共端。
引脚7 为集成块工作电源端,电压范围为8V～40V。
UC3844 的输出级为图腾柱式电路,与SG3525 的一端完全相同。
输出平均电流值为±200mA ,最大峰值电流±1A ,可直接驱动功率管。
PWM 控制芯片
PWM 控制芯片SG3525功能简介 2007/04/1217:21您现在的位置是：主页＞＞＞电子元器件资料＞＞＞正文1.1 PWM 控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET 在开关变换器中开始广泛使用，为此美国硅通用半导体公司（SiliconGeneral ）推出SG3525。
SG3525是用于驱动N 沟道功率MOSFET 。
其产品一推出就受到广泛好评。
SG3525系列PWM 控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM 控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介 其原理图如图4.13下：I. Inv.input （引脚1）：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2. Noninv.input （引脚2）:误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync （引脚3）：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.0SC.0utput （引脚4）：振荡器输出端。
5. CT （引脚5）：振荡器定时电容接入端。
6. RT （引脚6）：振荡器定时电阻接入端。
7. Discharge （引脚7）：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
笔记本维修常用芯片引脚说明
先有LDO5，给VCC供电（根据典型应用图判断） VCC有电后，再产生REF（根据内部框图判断） REF稳定后，再产生LDO3（根据引脚定义判断）
先有VREG5，再给V5FILT供电（根据典型应用图 判断） V5FILT正常后，再产生VREF2(根据内部框图判 断)
1、大于2V打开线 性供电
常用待机
常用待机芯片
PWM开启 引脚解释
1脚 ENTRIP1 2脚 ENTRIP2
通道1和通道2的开启和过流设定脚 1、直接接地，关闭PWM 2、通过电阻到地，作为电流极限设定
高电平开启（大于2.5V），低电平关闭 14脚EN1 （小于0.8V），当EN1连接REF时，PWM1会 27脚EN2 在PWM2稳定后延时开启，当EN2连接到REF
6脚VIN
4脚EN_LDO
高电平（大于1.6V）开启REF和LDO 低电平（小于1V）关闭REF和LDO
MAX8734 MAX8732 MAX8733 MAX1999
20脚V+
6脚SHDN#
高电平（大于1.6V）开启芯片 低电平（小于1V）关闭芯片
TPS51120
22脚VIN
9脚EN5 10脚EN3
时，PWM2会在PWM1稳定后延时开启
3脚ON3 4脚ON5
高电平开启（大于2.4V），低电平关闭 （低于0.8V），把ON3接REF，3.3V的PWM 会在5V的PWM稳定后延时启动
12脚EN2 29脚EN1
高电平（大于2.7V）直接开启 大于0.9V时会延时开启 低电平（小于0.5V）关闭
18脚ENC
各种PWM控制芯片工作模式
各种PWM控制芯片工作模式各种PWM控制芯片工作模式电流方式PWM 控制器TL2842P:电流模式PWM控制器UC2525ADW:可调PWM控制器UC2842AN:电流方式PWM控制器UC3842N:电流方式PWM控制器UC3843AD:电流方式PWM控制器UC3844AD:电流方式PWM控制器UC3845AD:电流方式PWM控制器UC3875N:电流方式PWM控制器UCC28083PW:电流方式PWM控制器UCC28084PW:电流方式PWM控制器UCC28085PW:电流方式PWM控制器UCC28086PW:电流方式PWM控制器UCC28220D:可调PWM控制器UCC28221D:电流方式PWM控制器UCC38084PW:电流方式PWM控制器UCC38085PW:电流方式PWM控制器UCC38086PW:电流方式PWM控制器UCC38C40DGK:BICMOS电流模式PWMUCC38C40P:BICMOS电流模式PWMUCC38C41D:BICMOS电流模式PWMUCC38C41P:BICMOS电流模式PWMUCC38C42D:BICMOS电流模式PWMUCC38C43D:BICMOS电流模式PWMUCC38C44D:BICMOS电流模式PWMUCC38C45D:BICMOS电流模式PWM电压方式PWM控制器SG2524D:可调PWM控制器TL1454ACN:双通道PWM控制器TL494CN:PWM控制器TL5001ACD:电压模式PWM控制器UCC2580D-4:单端PWM控制器UCC35705D:电压方式PWM控制器PWM控制器CS2841BEBN8G:线性高性能电流模式控制器效率96% CS51021AED16:增强电流模PWM控制器CS51022AED16:增强电流模PWM控制器CS51220ED16:可编程同步电压模式PWM控制器CS51221ED16:增强电压模式PWM控制器CS5124XD8:高性能电流模式PWM控制器CS5126XD8:高性能电流模式PWM控制器CS5211EDR14G:同步降压PWM控制器MC33023DW:高速单端PWM控制器MC33025DWG:功能与UC3825类似MC33060AD:电压模式单端控制器MC33060ADR2G:电压模式单端控制器MC44603ADW:高性能共鸣模式PWM控制器,电流模式MC44603AP:高性能共鸣模式PWM控制器,电流模式NCP1377BPG:电流模式PWM控制器SG3525ADWG:PWM控制器TL494CNG:开关模式PWM控制器TL594CDG:开关模式PWM控制器UC2842ADG:高性能电流模式控制器UC2843AD1G:高性能电流模式控制UC2844BD1R2G:高性能电流模式控制器UC2845BD1G:高性能电流模式控制器效率UC3842BD1R2G:线性高性能电流模式控制器效率96% UC3843BVDR2G:高性能电流模式控制器效率96% UC3845BD1G:高性能电流模式控制器。
led灯pwm调光电路芯片
led灯pwm调光电路芯片
LED灯的PWM调光电路芯片是用来控制LED灯的亮度的关键元件。
PWM（脉冲宽度调制）调光是一种常见的LED调光方法，通过控制LED的通电时间来实现亮度的调节。
以下是一些常见的用于LED 灯PWM调光的电路芯片：
1. 555定时器芯片，555定时器是一种常用的集成电路，可以被用于产生PWM信号。
它可以被配置成单稳态或者多谐振荡器，用来产生PWM信号以控制LED的亮度。
2. 专用LED驱动芯片，一些厂商生产了专门用于LED灯PWM调光的驱动芯片，例如TI的TLC5940等。
这些芯片通常集成了PWM调光控制电路和LED驱动电路，能够提供更精确和稳定的调光效果。
3. 微控制器，一些带有PWM输出引脚的微控制器也可以用来控制LED的亮度。
通过编程，可以实现各种复杂的PWM调光算法，以满足不同的应用需求。
4. 电容和电阻，除了使用专门的芯片外，一些简单的LED调光电路也可以通过电容和电阻来实现PWM调光。
这种方法成本低廉，
但通常只适用于简单的应用场景。
总的来说，选择合适的LED灯PWM调光电路芯片取决于应用的需求，包括亮度调节范围、精度要求、成本考虑等因素。
在选择时需要综合考虑这些因素，以找到最适合的解决方案。
几种芯片去保护脚
OZ960 OZ962 2 对地短路
OZ965 4 对地短路
OZ9RR 8 对地短路
BIT3101 2和15 吸空引脚
BIT3102 5 吸空引脚
BIT3105 4 吸空引脚
BIT3106 4和27 吸空引脚
BIT3102 5 吸空引脚
BIT3105 4 吸空引脚
BIT3106 4和27 吸空引脚
BIT3107 4 吸空引脚
BIT3193 15 吸空引脚
AAT1100 8 对地短路
AAT1107 15 对地短路
OZ9939 3脚对地，6脚对地 或 7脚对地电阻去
OZ9938GN 3脚对地
bit3193 pin14：CLAMP（过压保护）直接接地去保护
FAN7314 1 高压板保护脚是1脚
mp1008es 4 4脚接地
TL5001 5 对地短路 OZ962 2 对地短路
TL1451 15 对地短路 OZ965 4 对地短路
AT1741 15 对地短路 BIT3106 4和27 吸空引脚
AT1380 2 对地短路 BIT3107 4 吸空引脚
KA7500 1和16 对地短路 BIT3193 15 吸空引脚
TL494 1和16 对地短路 AAT1100 8 对地短路
TL5451 15 对地短路
BA9741 15 对地短路
BA9743 15 对地短路
MB3775 15 对地短路
AT1741 15 对地短路
AT1380 2 对地短路
KA7500 1和16 对地短路
TL494 1和16 对地短路
PWM控制芯片SG3525功能简介
PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
SG3525是用于驱动N沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
SG3525中文资料引脚功能应用电路
SG3525 中文资料引脚功能应用电路1 PWM控制芯片SG3525功能简介随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
SG3525是用于驱动N沟道功率M OSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级方面。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
2 SG3525引脚功能及特点简介其原理图如图1下：图1 SG3525内部电路图图2 SG3525引脚图1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
几十种PWM控制芯片去保护方法
OZ9939 OZ964GN SEM2005 SP5001 TL5001 TL1451
TL1454
TL494 TL5451
2 10
1/15
13
10 11
8/9
12
13/18 14 9/10/11/12 7
2无
1
7
9无
7/10
1/2
9无
7/10
1/2
12 无 8/9/10/11选2 5/6
5
4 1 4 3/4/13/14
4/13 4 1
2/29 1 1
9 3/4/13/14 1/2/15/16
3/4/13/14 3/6
9
6
9
6 8 11 8 8 5
保护
8 8 8 8 15
15 2 15 15 15 2/15 5 4 4/27 4 5/1 5 14 15 15/16 7/10
1
15 1/16
6 4 15
2
2
1
4
7 10 7 7 3/6空
KA7500B 494的2脚到12V之间跨接10K电阻解除平衡保护
，可以用LD7522代换，只是把
3/4/13/1 4
芯片型号
AAT1100 AAT1101A AAT1101B AAT1101C AAT1107 AAT1164或68 AAT1343 AT1380 AT1741 BA9741 BA9743 BIT3101A BIT3102A BIT3105 BIT3106 BIT3107 BIT3193/3713 CTL5001 DF6106 DF6109 FA3629 FA3630
FAN7314
FP5451 KA7500 MP1038EY MP1008ES MB3775 OB3318
开关电源常用芯片
开关电源常用芯片开关电源是一种能将输入电压转换为稳定输出电压或电流的电子电源。
在开关电源中，常用的芯片有以下几种。
1. 稳压芯片稳压芯片是开关电源的核心部件之一，通常用于实现输入电压的稳定输出。
稳压芯片通过监测输出电压，反馈给控制电路，控制开关管的导通和截止，从而调整输出电压的稳定性。
常见的稳压芯片有LM78XX系列和LM317等。
2. PWM芯片PWM芯片是用于开关电源中的脉冲宽度调制控制器。
它能够根据输入电压和输出负载的变化，通过调整脉冲宽度和频率来控制开关管的导通和截止，从而保持输出电压的稳定性。
常见的PWM芯片有UC384X系列和SG352X系列。
3. 开关管驱动芯片开关管驱动芯片通常用于控制开关电源中的功率开关管，使其在合适的时间进行导通和截止。
开关管驱动芯片通常具有较高的驱动能力和快速的响应速度，以确保开关管的正常工作。
常见的开关管驱动芯片有TC442X系列和IR210X系列。
4. 光耦隔离芯片光耦隔离芯片是用于实现输入和输出信号的电气隔离的芯片。
在开关电源中，输入和输出信号通常需要电气隔离，以保证电路的安全性和稳定性。
光耦隔离芯片通过光电转换将输入和输出信号隔离，并通过光耦隔离器传输信号。
常见的光耦隔离芯片有TLPXX系列和LTVXX系列。
5. 反激芯片反激芯片是用于开关电源中的反激式电路控制器。
反激电路是一种常见的开关电源拓扑结构，通常用于较小功率的应用。
反激芯片能够实现输入和输出电压的转换，并通过控制开关管的导通和截止，保持输出电压的稳定性。
常见的反激芯片有L656X系列和L656X系列。
以上只是开关电源中常用的一些芯片，每种芯片都有不同的特性和应用领域。
在实际应用中，还需要根据不同的需求选择合适的芯片来设计和实现开关电源。
