110110小型冷库课程设计
冷库制冷工艺设计课程设计
冷库制冷工艺设计课程设计一、课程设计目的本课程旨在培养学生对冷库制冷工艺设计的理解和从实践中获取相关经验，提高学生的制冷方面的能力和专业技能，为未来的制冷工程设计和实施工作奠定基础。
二、课程设计大纲1. 冷库的概述介绍冷库的各种类型、应用范围及其基本结构、特点，以及常见问题的解决方法。
2. 制冷机组的选型与设计通过介绍不同的制冷系统的基本工作原理和特点，讲解制冷机组的选型和设计，并详细阐述制冷机组 working cycle 及其特点。
3. 制冷系统的热力计算通过介绍制冷系统的物理原理和基本参数，讲解制冷系统的热力计算方法，包括热量平衡公式的推导及其应用。
4. 制冷系统的安装及检查介绍制冷系统的安装、调试和检查的流程和方法，以及常见问题的解决方法。
5. 冷库空气条件控制详细讲解控制冷库内部温度、湿度、空气流通率等条件的方法及其实现原理，以及常见问题的解决方法。
6. 制冷系统的维护与保养介绍制冷系统日常维护及保养工作的方法和注意事项。
三、课程设计要求1.学生需要阅读相关资料才能进行课程设计；2.学生需要按照课程设计大纲进行课程实施，并完成实验报告；3.学生需要在指导教师的指导下，进行实验操作；4.学生需要根据实践操作，并对操作结果进行分析；5.最后，学生需要按照课程设计要求提交实验报告。
四、课程设计评分标准•学生按照课程设计大纲进行实验操作，能够顺利完成实验操作，并能够自主解决部分实验中出现的问题；•学生实验报告规范、内容齐全、结构清晰，能够反映实验结果，并能够对实验结果进行有效的解释和分析；•学生能够在实验报告中体现出对相应知识的掌握能力和创新思维。
五、课程设计内容分析在课程设计中，学生通过实践操作与理论探讨相结合的学习方式，加深了对冷库制冷工艺设计的理解。
通过对制冷机组、制冷系统的基本工作原理和特点进行讲解，让学生具备了选型和设计制冷机组的能力。
在课程设计中，学生还需要对制冷系统的热力计算与空气条件控制等方面有一定的了解。
冷库建筑课程设计
冷库建筑课程设计一、设计背景随着冷链物流的不断发展，冷库作为其中重要的环节，需求量逐年增加。
冷库建筑需要满足保温、防潮、防水等基本功能，同时还要考虑经济、安全、环保等多方面的要求，因此对于冷库建筑的优化设计具有重要意义。
本课程设计旨在通过了解冷库建筑的基本要求、技术规范以及应用案例，结合实际建设项目，掌握冷库建筑设计的基本方法，达到提高设计能力的目的。
二、设计内容本课程设计分为以下两个部分：1. 冷库建筑设计原则1.1 冷库设计的基本要求和技术规范1.2 冷库建筑结构的选择1.3 冷库建筑保温材料的选择1.4 冷库通风、卫生和防火等设计要点2. 冷库建筑设计案例分析与规划通过对实际工程建设以及数据分析，详细介绍冷库建筑的设计、建设方案，并且深入交流分析其特点、优缺点及未来发展方向。
三、设计意义通过本门课程，学生可以了解一项冷库工程的基本原理和设计方法，深入学习冷库建筑的设计流程、技术及规范标准，并且能够掌握常规工程项目的实际操作技能，从而提高自身的理论水平和实践能力，为将来从事冷库工程方面的工作做好充分的准备。
四、教材和参考书目教材：《冷库建筑设计与工程设计》参考书目：1.冷库建筑设计流程指南2.冷库建筑设计与施工3.冷库设计手册五、教学安排本课程将以讲授、分组探讨和实践为主要教学手段，课程设计分为两部分，分别为冷库建筑设计原则和冷库建筑设计案例分析与规划，时间安排如下：•第一周：引言、冷库设计基础和技术规范•第二周：冷库建筑结构和保温材料•第三周：冷库通风、卫生和防火设计•第四周：冷库建筑设计案例选取•第五周：冷库建筑设计案例分析与规划•第六周：实践操作及作品展示六、考核方式本课程采取综合考核的方式，主要考核考察学生在课程中所掌握的冷库建筑设计方法，涉及到的内容包括理论知识、技术应用和实践操作能力等。
考核方式包括小组探讨、实践作业和期末论文等，小组探讨可以有效地促进同学之间的交流和合作，实践作业和期末论文则能综合评估同学们的综合素质和综合能力。

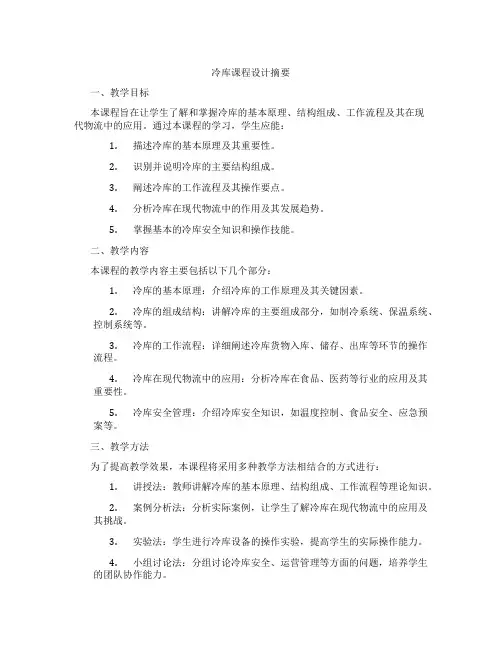

冷库课程设计摘要
冷库课程设计摘要一、教学目标本课程旨在让学生了解和掌握冷库的基本原理、结构组成、工作流程及其在现代物流中的应用。
通过本课程的学习，学生应能：1.描述冷库的基本原理及其重要性。
2.识别并说明冷库的主要结构组成。
3.阐述冷库的工作流程及其操作要点。
4.分析冷库在现代物流中的作用及其发展趋势。
5.掌握基本的冷库安全知识和操作技能。
二、教学内容本课程的教学内容主要包括以下几个部分：1.冷库的基本原理：介绍冷库的工作原理及其关键因素。
2.冷库的组成结构：讲解冷库的主要组成部分，如制冷系统、保温系统、控制系统等。
3.冷库的工作流程：详细阐述冷库货物入库、储存、出库等环节的操作流程。
4.冷库在现代物流中的应用：分析冷库在食品、医药等行业的应用及其重要性。
5.冷库安全管理：介绍冷库安全知识，如温度控制、食品安全、应急预案等。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行：1.讲授法：教师讲解冷库的基本原理、结构组成、工作流程等理论知识。
2.案例分析法：分析实际案例，让学生了解冷库在现代物流中的应用及其挑战。
3.实验法：学生进行冷库设备的操作实验，提高学生的实际操作能力。
4.小组讨论法：分组讨论冷库安全、运营管理等方面的问题，培养学生的团队协作能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的冷库专业教材，为学生提供系统的理论知识。
2.参考书：提供相关领域的参考书籍，丰富学生的知识视野。
3.多媒体资料：制作精美的PPT、视频等多媒体资料，帮助学生形象地理解冷库原理和操作。
4.实验设备：准备冷库模型或实际设备，供学生进行实验操作和练习。
5.在线资源：推荐相关的在线课程、论坛等资源，方便学生自主学习和交流。
五、教学评估本课程的评估方式将包括平时表现、作业、考试等多个方面，以全面客观地评价学生的学习成果。
1.平时表现：通过课堂参与、提问、小组讨论等环节，评估学生的学习态度和积极性。
冷库课程设计-小型氨系统制冷工艺设计..
小型氨系统制冷工艺设计（第四组）制冷工艺设计一个单层500t生产性冷藏库，采用砖墙、钢筋混凝土梁、柱和板建成。
隔热层外墙和阁楼采用聚氨酯现场发泡，冻结间内墙贴软木，地坪采用炉渣并装设水泥通风管。
整个制冷系统设计计算如下：1.设计条件1.气象和水文资料2.制冷系统采用氨直接蒸发制冷系统。
冷藏间温度为-18℃，冻结间温度为-23℃。
3.冷藏库的平面布置冷藏库的平面布置如下图所示。
2. 设计计算整个制冷系统的设计计算是在冷库的平面立面和具体的建筑结构和围护结构确定之后进行的。
首先计算冷库的耗冷量，然后计算制冷机器和设计。
计算出程序如下：1.冷库维护结构的传热系数计算主要计算外墙、内墙、阁楼层和地坪的传热系数，计算公式如下： 热阻的计算公式为：,1i i i s R R a δλ==传热系数的计算公式为1212111sw K δδαλλα=+++⋅⋅⋅+对于墙面的对流换热系数α，外墙表面α取；内墙表面α取；冻结间的内墙表面取。
各冷库维护结构及其传热系数的计算见表1-1。
3. 冷库耗冷量的计算（1）冷库围护结构传热引起耗冷量按计算围护结构传热面积原则计算各库房围护结构的传热面积，然后计算耗冷量。
1）冷库围护结构的传热面积。
冷库围护结构的传热面积计算见表1-2.表1-1 冷库围护结构及其传热系数的计算表1-2 冷库维护结构的传热面积表2）冷库围护结构的耗冷量计算下表1-3.表1-3 错误!未找到引用源。
的计算表注：公式()=wn Q KA T T α--中，K 为传热系数()2/W m C ︒⎡⎤•⎣⎦，A 为传热面积()2m ，α为温差修正系数，w T 为室外温度()C ︒，n T 为室内温度()C ︒。
（2）食品冷加工的耗冷量冻结间进行食品冷加工的耗冷量按第三章的计算公式计算。
由于冷藏间属于生产性冷库，进入冷藏间贮存时的耗冷量，要按每昼夜冻结能力比例摊入于各冷藏间内。
该库有三间冻结间，每间冻结能力为6.5t/日，共19.5 t/日。
冷库设计课程设计-冷库课程设计说明书
冷库设计课程设计:冷库课程设计说明书专业课程设计说明书课题名称：北京某单位小型冷库设计指导教师：职称：教授学生姓名：学号：专业：热能与动力工程学院：机械工程学院摘要本课程设计是北京地区某单位能够冷藏鱼、肉、禽类食品的小型组合式冷库。
设计中关于冻结容积、冷藏容积、冷库类型选择、库板传热系数计算、库房冷耗量计算、冷却设备和制冷压缩机选择等方面进行有关计算及选型。
通过对该冷库冷却系统进行布置，能够满足课题的有关要求，同时在平面布置进行了优化设计及计算，使该冷库设计能够适应课题的有关要求，为系列冷库设计提供有价值的参考。
关键词冷库；冷却系统；平面布置目录摘要 II 目录….. 1 第 1 章冻结库、冷藏库容积的确定 2 设计任务： 2 1.1 冻结库容积的确定 2 1.2 冷藏库容积的确定 3 第 2 章冷库类型的选择 4 第3章库板传热系数的计算 5 第4章库房耗冷量的计算 6 4.1 渗入热的计算 6 4.2食品热的计算 7 4.3操作热的计算 8 4.3.1动力热的计算 8 4.3.2开门渗入热的计算 10 第5章冷却设备和制冷压缩机组的选择 12 5.1 冷却设备的选择 12 5.2 制冷压缩机组的选择 13 总结 17 参考文献 18 致谢 19 第1 章冻结库、冷藏库容积的确定设计任务：北京地区某单位需建造一个带冻结食品能力的小型冷库。
冷藏食品主要是鱼肉禽类，规定的冷藏量是40t，冻结量每天4t，冻结时间为10h，要求的冷藏温度为-18℃，冻结温度为-24℃。
试为该单位设计一个满足上述要求的小型冷库。
1.1 冻结库容积的确定由设计任务知道该小型冷库不仅要求冷藏食品而且还要求冷冻食品，所以该小型冷库应由冻结库和冷藏库组成。
考虑到单位的冷库进食品种类较多，冻结库容积按设有搁架的公式计算（1-1）式中： =4000kg/d ； =10h；——搁架利用系数。
取=0.9；——鱼肉盘面积。
取；——每盘食品净重。

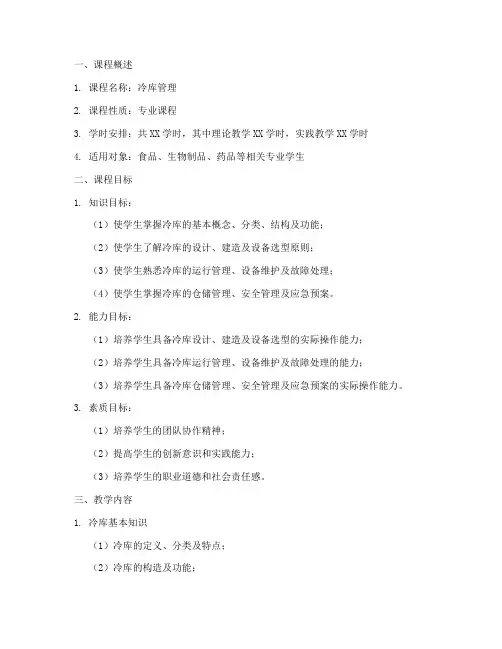

冷库管理课程设计方案模板
一、课程概述1. 课程名称：冷库管理2. 课程性质：专业课程3. 学时安排：共XX学时，其中理论教学XX学时，实践教学XX学时4. 适用对象：食品、生物制品、药品等相关专业学生二、课程目标1. 知识目标：（1）使学生掌握冷库的基本概念、分类、结构及功能；（2）使学生了解冷库的设计、建造及设备选型原则；（3）使学生熟悉冷库的运行管理、设备维护及故障处理；（4）使学生掌握冷库的仓储管理、安全管理及应急预案。
2. 能力目标：（1）培养学生具备冷库设计、建造及设备选型的实际操作能力；（2）培养学生具备冷库运行管理、设备维护及故障处理的能力；（3）培养学生具备冷库仓储管理、安全管理及应急预案的实际操作能力。
3. 素质目标：（1）培养学生的团队协作精神；（2）提高学生的创新意识和实践能力；（3）培养学生的职业道德和社会责任感。
三、教学内容1. 冷库基本知识（1）冷库的定义、分类及特点；（2）冷库的构造及功能；（3）冷库设备选型原则。
2. 冷库设计、建造及设备选型（1）冷库设计原则；（2）冷库建造流程；（3）冷库设备选型方法。
3. 冷库运行管理（1）冷库运行参数监控；（2）冷库能源管理；（3）冷库设备维护及故障处理。
4. 冷库仓储管理（1）冷库仓储作业流程；（2）冷库仓储安全管理；（3）冷库仓储应急预案。
5. 冷库安全管理（1）冷库安全管理制度；（2）冷库消防安全；（3）冷库食品安全。
四、教学方法与手段1. 理论教学：（1）课堂讲授；（2）案例分析；（3）讨论式教学。
2. 实践教学：（1）参观学习；（2）实习实训；（3）课程设计。
五、考核方式1. 平时成绩：占课程总成绩的30%，包括课堂表现、作业完成情况等；2. 期末考试：占课程总成绩的70%，包括笔试和口试；3. 实践考核：占课程总成绩的10%，包括实习实训和课程设计。
六、教学资源1. 教材：选用具有权威性、实用性的教材；2. 教学课件：根据课程内容制作教学课件；3. 实践基地：与企业合作，为学生提供实习实训基地；4. 网络资源：充分利用网络资源，为学生提供学习资料。
110110小型冷库课程设计
小型冷库课程设计学院：环境与能源工程学院专业：热能与动力工程姓名：张智勇崔东方方姚刘静虞剑指导老师：王庚2014年1２月目录一、课程设计题目ﻩ错误!未定义书签。
二、课程设计程序和内容ﻩ错误!未定义书签。
１、计算库体尺寸ﻩ错误!未定义书签。
２、库内外计算温度的确定ﻩ错误!未定义书签。
3、隔热板校核计算ﻩ错误!未定义书签。
4、库体热负荷计算 ....................................................... 错误!未定义书签。
５、冷却设备负荷和机械负荷的计算ﻩ错误!未定义书签。
６、制冷剂的选择 ......................................................... 错误!未定义书签。
7、冷却设备的选择ﻩ错误!未定义书签。
8、压缩冷凝机组的选择 ............................................... 错误!未定义书签。
三、主要参考资料 ............................................................... 错误!未定义书签。
一、课程设计题目设长沙地区某批发市场需建造一个小型冷库,冷藏食品为篓装大白菜,库温5℃,库存量6吨。
试为该批发市场设计满足上述要求的小型冷库。
二、课程设计程序和内容１、计算库体尺寸1）篓装大白菜冷藏库库容计算冷藏库容积按公式计算:Ｇ=V ρη式中,ρ——冷藏食品的密度，单位为ｋg/m 3；η——容积利用系数,土建冷库取0.４，装配式冷库取０.6；Ｇ——冷藏库的计算吨位，单位为kg ；V ——冷藏库容积，单位为ｋｇ/m 3；冷藏食品为篓装大白菜,冷藏量为6t ，查表1-1得=ρ２３０kg ／ｍ3=0.2３t/m 3,则48.436.023.06=⨯==ρηGV m 3 根据表1－2所示的规格,取冷库类型为ZL －４8Ｓ,库容4８m 3,库板厚度１00mm,库体尺寸为8.1m ×２.7m ×2.６m 。
小型冷库设计方案
1.施工前准备：办理相关手续，确保施工合法合规。
2.施工过程：严格按照设计方案和施工图纸进行施工，确保质量。
3.验收：验收合格后，方可投入使用。
五、运行维护
1.培训：对操作人员进行培训，确保熟练掌握设备操作和维护方法。
2.运行监控：定期检查冷库运行状况，发现问题及时处理。
3.维护保养：定期对设备进行维护保养，确保设备长期稳定运行。
四、设计内容
1.冷库规模及用途
根据用户需求，确定冷库面积、层数、库温等参数。
2.冷库结构设计
（1）主体结构：采用轻钢结构，具有良好的抗震、抗风性能；
（2）保温层：选用高效聚氨酯泡沫材料，确保保温效果；
（3）地面：采用防滑、耐磨、易清洁的材料；
（4）库门：配置保温、密封性能良好的库门。
3.制冷系统设计
（4）控制系统：采用智能化控制系统，实现远程监控和自动调节。
5.安全系统设计
（1）消防系统：配置合适的消防设备，确保冷库消防安全。
（2）安全门：设置紧急安全门，便于紧急疏散。
（3）报警系统：设置温度、湿度、烟雾等报警装置，实时监控冷库状态。
6.其他辅助设施
（1）货架：根据货物需求，选用合适的货架。
（2）搬运设备：配置手动或电动搬运设备，提高工作效率。
（2）制冷剂：选用环保型制冷剂。
（3）蒸发器：采用高效翅片式蒸发器，提高制冷效果。
（4）冷凝器：采用高效壳管式冷凝器，降低能耗。
（5）膨胀阀：采用电子膨胀阀，实现精确控制。
4.电气系统设计
（1）电源：根据冷库规模和设备需求，配置合适的电源。
（2）配电箱：设置独立的配电箱，确保用电安全。
（3）照明：采用节能型照明设备，降低能耗。
冷库制冷工程课程设计方案
冷库制冷工程课程设计方案一、课程说明冷库制冷工程是属于工程技术类专业的一门核心课程，旨在培养学生对冷库制冷系统的设计、安装、运行和维护等方面的理论和实践能力，使学生能够熟练掌握冷库制冷工程的基本原理、技术和方法，具备冷库制冷系统的设计和调试等能力，具备一定的实际操作能力和解决实际问题的能力。
本课程旨在培养学生在冷库制冷领域的创新意识和解决问题的能力，以适应未来社会和经济的需求。
二、课程目标1. 了解冷库制冷系统的基本原理和技术；2. 熟悉冷库制冷设备的选型、设计和安装；3. 掌握冷库制冷系统的运行和维护；4. 能够进行冷库制冷系统的故障分析和解决；5. 具备冷库制冷系统的设计、调试和改进能力；6. 具备冷库制冷系统的实际操作和管理能力。
三、课程内容1. 冷库制冷系统的基本原理（1）制冷循环原理（2）蒸发器、压缩机、冷凝器、膨胀阀的工作原理（3）制冷剂的选择和性能2. 冷库制冷设备的选型和设计（1）制冷设备的种类和性能（2）冷库的设计和建筑要求（3）冷库设备的选型和安装3. 冷库制冷系统的运行和维护（1）冷库制冷系统的运行参数和控制（2）冷库制冷系统的维护和保养（3）冷库制冷系统的能效管理4. 冷库制冷系统的故障分析和解决（1）常见故障原因和分析（2）故障检测和诊断技术（3）故障处理和维修技术5. 冷库制冷系统的设计、调试和改进（1）冷库制冷系统的设计方法和技术（2）冷库制冷系统的调试和优化技术（3）冷库制冷系统的改进和升级技术6. 冷库制冷系统的实际操作和管理（1）冷库制冷系统的实际操作技能（2）冷库制冷系统的管理和维护（3）冷库制冷系统的安全操作和管理四、教学方法1. 理论教学通过课堂讲授、教学研讨、案例分析等方式，讲解冷库制冷系统的基本原理、技术和方法。
2. 实践教学通过实验操作、实习实训、工程实践等方式，培养学生冷库制冷系统的实际操作和解决问题的能力。
3. 论文撰写要求学生撰写论文，研究冷库制冷系统的设计、调试和改进等方面的问题，培养学生的科研能力。
冷库设计课程设计题目
《冷库设计》课程设计要求一．设计任务书1）题目内容：第一组设计要求：冷库含冷却物冷藏间、冻结物冷藏间和冻结间。
其中冷却物冷藏间容量为1/3 G吨，冻结物冷藏间容量为2/3 G吨，冻结间加工猪、牛肉等肉类食品。
1、500t生产性冷库2、800t生产性冷库3、1000 t生产性冷库4、1200 t生产性冷库5、1500 t生产性冷库6、1800 t生产性冷库7、2000 t生产性冷库第二组设计要求：冷库位于沿海地区，含冻结物冷藏间和冻结间。
冻结间用于冷加工鱼虾。
8、300t水产分配性冷库9、500t水产分配性冷库10、800t水产分配性冷库11、1000t水产分配性冷库12、1200t水产分配性冷库13、1500t水产分配性冷库设计要求：位于沿海地区，冷库含冰库和冻结物冷藏间，不含制冰间。
14、800t水产冷库15、1000t水产冷库16、1500t水产冷库第四组设计要求：冷库含冷却物冷藏间和冻结物冷藏间，容量各占一半。
不设冻结间，货物全部由外库调入。
17、1000t分配性冷藏库18、1500t分配性冷藏库19、2000t分配性冷藏库20、2500 t分配性冷藏库21、3000 t分配性冷藏库第五组设计要求：冷库为装配式冷库，含500吨的两用间，夏秋用于冷藏肉类食品，春冬冻藏肉类食品。
其余冷间全部为冻结物冷藏间，用于全年冻藏肉类食品，不设冻结间。
22、1000t分配性冷藏库23、1200t分配性冷藏库24、1500t分配性冷藏库25、2000t分配性冷藏库第六组设计要求：冷库仅含冷却物冷藏间，位于水果或蔬菜产地，含均匀送风管的设计（如送风管截面积、喷咀直径、风机压头），同时要考虑通风换气（如确定新风量、新风引入和排风的方法）。
26、800t果蔬冷藏库27、1000t果蔬冷藏库28、1200t果蔬冷藏库29、1500t果蔬冷藏库30、2000t果蔬冷藏库2）要求：1．除第五组，可设计为土建冷库、亦可为装配式冷库。
小型冷藏冷库工程设计方案
小型冷藏冷库工程设计方案一、引言随着冷链物流、冷藏食品和医药品的需求不断增长，冷藏冷库作为冷链物流系统中的重要组成部分，其建设和运营变得越来越重要。
本文将围绕冷藏冷库工程设计方案进行详细介绍，以期为相关实践提供一定的借鉴。
二、冷藏冷库的概述冷藏冷库是指用于储存、保鲜、冷冻和冷藏商品的区域，主要用于食品、药品、化工品等各类易腐品的储存。
冷藏冷库的建设需要考虑到冷藏环境的设计、设备选型和运营管理等多个方面。
三、冷藏冷库工程设计的基本要求1. 温度控制要求：冷藏冷库的温度控制应符合货物的储存要求，一般包括冷藏、冷冻等不同温度范围。
2. 环境特性要求：冷藏冷库的环境要求应符合相关标准，包括空气洁净度、湿度控制等。
3. 货物分类管理要求：冷藏冷库通常需要按照货物的不同需求进行分类管理，包括温度、湿度等。
4. 设备选型和布局要求：冷藏冷库的设计应考虑设备选型和布局的合理性，包括冷库门、货架、空调设备等。
5. 安全管理要求：冷藏冷库的安全管理设计应符合相关规定，包括防火、防爆、防盗等。
四、冷藏冷库工程设计的技术要点1. 设计温度和湿度：冷藏冷库的设计温度和湿度应符合货物的储存要求，应根据不同种类货物进行设计。
2. 绝热材料和隔离装置：冷藏冷库的绝热材料和隔离装置应具备良好的隔热和密封性能，确保冷藏空间的温度控制。
3. 冷冻设备和制冷系统：冷藏冷库的冷冻设备和制冷系统应选用性能稳定、节能环保的设备，确保冷藏冷库的稳定运行。
4. 空气循环系统：冷藏冷库的空气循环系统应设计合理，保证冷冻空间内空气的均匀性和流通性。
5. 安全管理设施：冷藏冷库的安全管理设施包括火灾报警系统、防火隔离设施、紧急救援设施等。
六、冷藏冷库工程设计方案实施步骤1. 方案论证：根据客户的要求和现场情况，对冷藏冷库的工程设计进行方案论证，明确设计目标和实施步骤。
2. 工程设计：根据方案论证的结论，进行冷藏冷库的详细工程设计，包括温度控制、设备选型和布局等。
(完整word版)冷库课程设计.docx
《制冷工艺设计》课程设计说明书系别：机电工程系班级：制冷071姓名：郭大虾学号： 0712****指导教师：李建雄目录目⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1摘要⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2主要符号、位明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3工程概况及原始材料⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4确定各构⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6制冷荷算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14制冷系统原理图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23郑州某土建冷库制冷系统设计摘要土建库的主体一般为钢筋混凝土结构或混合结构。
其维护结构属于重体性结构，热惰性大，易于稳定。
本次课程设计我的设计题目为郑州某地1000t 土建库制冷系统，主要用于贮藏苹果，冷藏量为 1000t，货物纸箱包装。
所以只需设计冷藏库，相对较简单。
在设计中有确定冷库容积及尺寸；确定各围护结构层；冷负荷计算；制冷系统各设备选型；以及库房平面图及制冷系统原理图。
设计中采用的是压缩式制冷，它是根据制冷原理将压缩机、冷凝器、节流阀和蒸发器，以及为了使制冷效能更高、运行更安全的辅助设备（如油分离器、贮液器、气液分离器、集油器、放空气器、阀件、仪表等）用管道连接组成的一个闭合制冷循环。
主要符号、单位说明符号名称F冷（热）负荷W K传热系数N功率wD p压差Pa G流量t温度w流速e动力粘滞系数l导热率r密度d直径mL长度mg重力加速度C比热f相对湿度% A面积h效率h焓值s厚度ma围护结构温度修正系数u比容国际单位常用单位kCal / hw /(m2×k )kCal /(m2鬃h k)kg / hCm/ s3k g/mow / (m×C)kg / m3m / s2kj / kg ×Cm2kj / kgm3 / h第一章工程概况及原始材料一、工程概况该工程为郑州市某 1000t 土建冷库的设计。
冷库课程设计(制冰间、冰库)
600 t 土建冷库1.冷库的概况 1.1．冷库的用途该冷库位于广东韶关市，冷库含冰库和制冰间，制冰能力为20 t/d.，容量为600吨，设计室温要求为-4℃。
1.2．冷库的气象资料 库址台站位置 夏季空气调节日平均温度 夏季通风室外计算相对湿度东经 北纬 韶关 113°35’ 24°48’31℃57%1.3．冷库的平面布置图冷库吨位为600吨，其分为2间，分别为冰库和制冰间，冰库的冷藏量为600吨，制冰间制冰能力为20 t/d.。
（1） 冰库计算面积根据公式：10001∑=ηγSV G根据《制冷装置设计》表2-1-4查得贮冰间机制冰密度2γ=7503/kg m 。
据表2-1-3，取贮冰间高度4.36m ，η=0.5。
得，公称容积：3m 1600.000V =⨯⨯=5750610002冷库高度的确定：净高4.5m ，堆冰高3m 。
贮冰间有效使用面积1600/3=534㎡，净长、净宽为23m ×23m 。
（2）制冰间使用地：广东韶关，夏季平均气温：31℃。
制冰原料水温度：25℃。
降温终了温度：-5℃。
盐水温度：-10℃。
蒸发温度：-15℃。
产量要求：每池每天20吨。
制冰时间：ԏb =0.01cl ²/(-t y )=0.01*0.55*250²/10=34.357小时 取l=250mm 。
冰块规格：100kg/块。
对应冻结时间计算值34小时。
载冷剂要求：使用NaCl 盐水作载冷剂，浓度要求15%~18%。
b 、冰桶规格及冰池设计1、冰桶规格：上口：500*250mm2，下口：225*225mm2，高1180mm。
冰块高度：1000mm，冻结时间：34h。
每只桶容积：（0.50*0.25+0.225*0.225）*1.18/2=0.1036m3，每块冰重100kg。
一般用1.25~2.00mm厚的钢板焊接;为缩短结冰时间，将冰桶横断面制成矩形;内部平整光滑，利于出冰;桶上涂有红丹漆，防止冰桶生锈;冰桶上口和下部设有加强筋和在宽壁面上沿高度方向压制一条加强槽。
冷库设计课程设计任务书
冷库设计课程设计任务书
设计题目一：200吨氟利昂装配式冷库设计
设计参数：
主要用于冻结、冻藏肉类，要求冷藏量为200t，冻结加工量为10t/d，冻结加工时间20小时。
设计地点为家庭所在地。
设计题目二：1000t氨系统土建式冷库设计
设计参数：
主要用于贮藏苹果，冷藏量为1000t，货物纸箱包装，苹果不经冷却直接进入冷藏间。
设计地点为家庭所在地。
分组：单号做第一题，双号做第二题。
特别注意，冷库所在地应按个人家庭所在地。
设计内容：
1）确定冷库容积及结构尺寸；
2）冷库制冷系统方案论证；
3）冷库隔热与隔汽计算；
4）冷负荷计算；
5）制冷系统方案选择及各设备选型（压缩机、冷却设备、冷凝器等）；
6）画出制冷系统原理图。
要求说明：
选择参数及公式应注明出处，即明确标出哪本书什么地方哪个公式；
图纸要求电脑绘图，要求线型、图例正确；
说明书按顺序组成为：封面、目录、设计任务书、正文。
封面格式统一如下页所示。
说明书要求手写。
设计参考资料：
1.《小型制冷装置设计指导》机械工业出版社吴业正主编
2.《冷库设计》机械工业出版社李建华主编3．《制冷工艺设计》机械工业出版社李建华主编
4.《冷库制冷工艺》机械工业出版社王春主编
5. 《冷库制冷工艺设计》机械工业出版社李敏主编
6. 冷库设计规范GB50072-2001
7．冷库设计规范GB50072-2010
《冷库设计》课程设计
班级
姓名
学号
202*年*月。
热门-冷库设计课程设计冷库课程设计说明书
冷库设计课程设计:冷库课程设计说明书专业课程设计说明书课题名称：北京某单位小型冷库设计指导教师：职称：教授学生姓名：学号：专业：热能与动力工程学院：机械工程学院摘要本课程设计是北京地区某单位能够冷藏鱼、肉、禽类食品的小型组合式冷库。
设计中关于冻结容积、冷藏容积、冷库类型选择、库板传热系数计算、库房冷耗量计算、冷却设备和制冷压缩机选择等方面进行有关计算及选型。
通过对该冷库冷却系统进行布置，能够满足课题的有关要求，同时在平面布置进行了优化设计及计算，使该冷库设计能够适应课题的有关要求，为系列冷库设计提供有价值的参考。
关键词冷库；冷却系统；平面布置目录摘要 II 目录·.. 1 第 1 章冻结库、冷藏库容积的确定 2 设计任务： 2 1.1 冻结库容积的确定 2 1.2 冷藏库容积的确定 3 第 2 章冷库类型的选择 4 第3章库板传热系数的计算 5 第4章库房耗冷量的计算 6 4.1 渗入热的计算 6 4.2食品热的计算 7 4.3操作热的计算 8 4.3.1动力热的计算 8 4.3.2开门渗入热的计算 10 第5章冷却设备和制冷压缩机组的选择 12 5.1 冷却设备的选择 12 5.2 制冷压缩机组的选择 13 总结 17 参考文献 18 致谢 19 第1 章冻结库、冷藏库容积的确定设计任务：北京地区某单位需建造一个带冻结食品能力的小型冷库。
冷藏食品主要是鱼肉禽类，规定的冷藏量是40t，冻结量每天4t，冻结时间为10h，要求的冷藏温度为-18℃，冻结温度为-24℃。
试为该单位设计一个满足上述要求的小型冷库。
1.1 冻结库容积的确定由设计任务知道该小型冷库不仅要求冷藏食品而且还要求冷冻食品，所以该小型冷库应由冻结库和冷藏库组成。
考虑到单位的冷库进食品种类较多，冻结库容积按设有搁架的公式计算 ...。
小型冷库设计方案
扌旨导老师：设计时间：一、工程概况在柳州水果农贸市场的仓库里建造一个小型装配式冷库，为高温冷藏库，用来保鲜苹果(早熟)，库温为0〜4°C,相对湿度是85%,经24h把温度从32°C降到0°C。
该冷库的库存量为101,每天进货量为。
仓库层顶为通风阁楼，并无隔热层。
库体材料采用100mm厚聚苯乙烯泡沫板；底部采用100mm厚高密度聚苯乙烯泡沫板，上覆高标号钢筋混凝土。
二、计算库体尺寸冷藏库容积按公式计算vG二pn式中：P——冷藏食品的密度，单位为kg/m3；n——容积利用系数，土建冷库取，装配式冷库取；G冷藏库的储藏量，单位为kg；V冷藏库容积，单位为kg/m3；冷藏食品为蔬菜，冷藏量为10吨，查表1-1得P=230kg/m3=m3,贝I」V=G/(nP)=10/X=72m3因此可得库体尺寸为XX。
三、设计参数库内计算温度t(即库温)是由食品冷加工工艺条件、食品种类、储藏期限等确定的。
n对于苹果，其库温为0〜4°c；相对湿度为85%。
库外计算温度t应考虑当地最恶劣气候条件时的温度，但也要考虑选用制冷设备的经w济性，在计算时，应以国家有关冷库规范中查取的数据作为库外计算温度。
该冷库所在地是柳州，库外温度取31°C。
四、热流量计算1.围护结构热流量Q1Q二KAa(t-t)1wn式中：K——围护结构传热系数W/(°C・m2)；A围护结构的传热面积(m2)，由库房尺寸得是m2；a——围护结构两侧温差修正系数，按围护结构类别和所处位置而定，见课本《制冷工艺设计》P13的表1-7，可得a=t-t——环境温度与库温的温差(°C)wnK=1/R其中R=1/a+&/入+1/a0wn式中：aa――外、内表面的表面传热系数［W/(m2•C)］，冷库围护结构表面传热系w、n 数见课本《制冷工艺设计》P14的表1-8，可得a=12W/(m2•C)a=18wnW/(m2•C)；入一一材料热导率［W/(m•C)］见课本《制冷工艺设计》附表10得聚苯乙入二W/(m•C)；&——平壁结构层厚度(m)为m。
《冷库设计》课程设计题目.doc
《冷库设计》课程设计设计题目：某地区冷库设计，冷却物冷藏间主要贮藏苹果，生产旺季为十月份，冻结间采用搁架冻结，冻结鱼虾类，冻结物冷藏主要用于贮藏鱼类，无明显淡旺季节平面布置见图1，对该冷库进行设计。
（1）库房有关特性：食品温度/℃序号 库房名称t n /℃ φ/%进库出库 冷加工时间/h冷却设备1 冷却物冷藏间 0 85 20 0 24 冷风机2 冷却物冷藏间 0 85 20 0 24 冷风机3 冷却物冷藏间 0 85 20 0 24 冷风机 4 冷却物冷藏间 0 85 20 0 24 冷风机 5 冻结物冷藏间 -20 -15 0 24 冷却排管6 冻结物冷藏间 -20 -15 0 24 冷却排管7 冻结物冷藏间 -20 -15 0 24 冷却排管8 冻结物冷藏间 -20 -15 0 24 冷却排管9冻结间-2515-1520搁架式排管10冻结间-2515-1520搁架式排管每间配LFF-1型轴流风机6台，每台N=1.1kW（2）冷库维护结构构造名称构造 厚度/mm 石灰粉刷 30 砖墙 370 水泥砂浆抹面20冷底子油一道三毡三油 9 聚氨酯泡沫塑料 100 外墙（由外向内）钢丝网防水砂浆保护层20 水泥砂浆抹面20 砖墙 240 内墙（1）水泥砂浆抹面20 水泥砂浆抹面20 内墙（2）砖墙240一毡二油 5 聚氨酯泡沫塑料60 一毡二油 5 钢丝网防水砂浆保护层 20 600×600×30钢筋混凝土预制块 30两匹砖垫层 二毡三油9 水泥砂浆抹面 20 无梁屋面板 100 水泥砂浆抹面 20 二毡三油 9 聚氨酯泡沫塑料 150 屋顶（由上而下）钢丝网防水砂浆保护层20 水泥砂浆抹面 20 钢筋混凝土保护层60 一毡二油防水层 5 聚氨酯泡沫塑料 150 二毡三油防潮层 9 地坪（由下而上）1:3水泥砂浆找平层15 （3）分组根据每位同学学号最后一位数字进行分组： 学号最后一位数字为 1和6：烟台地区2和7：北京地区 3和8：上海地区 4和9：广州地区 5和0：沈阳地区（4）主要参考资料①《小型制冷装置设计指导》吴业正 主编 机械工业出版社 ②《制冷装置设计》申江 主编 机械工业出版社③《建筑设备工程CAD 制图与识图》于国清主编 机械工业出版社 ④《制冷技术与应用》 贺俊杰 主编 中国建筑工业出版社⑤《冷库设计规范GB50072-2010》主编部门：中华人民共和国商业部 ⑥《冷库设计》李建华 主编 机械工业出版社⑦ 《冷库制冷工程设计实例图集》王军 编著 黄河水利出版社课程设计需要完成的内容本课程设计应完成以下内容：1、编写设计计算书，设计计算书的内容包括：（1）计算和汇总库房制冷量（2）结合冰轮的产品样本，进行机器设备的选型计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
小型冷库课程设计学院：环境与能源工程学院专业：热能与动力工程姓名：张智勇崔东方方姚刘静虞剑指导老师：王庚2014年12月目录一、课程设计题目 (3)二、课程设计程序和内容 ................................................ 错误！未定义书签。
1、计算库体尺寸 ........................................................ 错误！未定义书签。
2、库内外计算温度的确定 ........................................ 错误！未定义书签。
3、隔热板校核计算 .................................................... 错误！未定义书签。
4、库体热负荷计算 (5)5、冷却设备负荷和机械负荷的计算 (7)6、制冷剂的选择 (8)7、冷却设备的选择 (8)8、压缩冷凝机组的选择 (8)三、主要参考资料 (9)一、课程设计题目设长沙地区某批发市场需建造一个小型冷库，冷藏食品为篓装大白菜，库温5℃，库存量6吨。
试为该批发市场设计满足上述要求的小型冷库。
二、课程设计程序和内容1、计算库体尺寸1）篓装大白菜冷藏库库容计算 冷藏库容积按公式计算:G=V ρη式中，ρ——冷藏食品的密度，单位为kg/m 3；η——容积利用系数，土建冷库取0.4，装配式冷库取0.6； G ——冷藏库的计算吨位，单位为kg ； V ——冷藏库容积，单位为kg/m 3；冷藏食品为篓装大白菜，冷藏量为6t ，查表1-1得=ρ230kg/m 3＝0.23t/m 3，则48.436.023.06=⨯==ρηGV m 3根据表1-2所示的规格，取冷库类型为ZL-48S,库容48m 3，库板厚度100mm ，库体尺寸为8.1m ×2.7m ×2.6m 。
2、库内外计算温度的确定（即库温）是由食品冷加工工艺条件、食品种类、储藏期限库内计算温度tn等确定的。
对于生鲜水果、蔬菜及鲜蛋等食品，其库温一般在-2～0℃；对于鱼、肉禽类等食品，库温一般在-18℃；对于冻结库，库温一般在-25℃。
库外计算温应考虑当地最恶劣气候条件时的温度，但也要考虑选用制冷设备的经济性，度tw在计算时，应以国家有关冷库规范中查取的数据作为库外计算温度。
该冷库所在地是长沙，库外温度取36℃。
3、隔热板校核计算我国生产的隔热板的厚度有50mm、75mm、80mm、100mm、125（或120）mm、150mm、200mm等多种规格。
对于小冷库一般采用100～150mm范围内的规格，在前面的库体选择中我们已经选择了100mm这种类型的库板，现在进行隔热和防潮的校核计算。
1）防潮校核如前所述，隔热板两边都是防潮性能极好的钢板或喷塑铝板等，因此不需要进行防潮校核。
2）凝露计算冷库库板凝露温度计算同电冰箱。
首先确定冷库所在地长沙的环境温度取36℃，并取库板外壁的对流换热系数w α为8W/（㎡·K ）。
库内因准备采用冷风机作蒸发器，取对流换热系数n α为23W/（㎡·K ）,板厚δ=100mm ，传热系数λ=0.028W/（m ·K ），则库板综合传热系数K 为nw K αλδα111++==0.27W/（㎡·K ）则冷库外表面温度1120.27()36(361)34.758w w k t t t t a =--=-⨯+=℃ 若福州地区空气的相对湿度最高取为85%，则可查得露点温度为33.1℃，则外表面温度确定高于露点温度。
4、库体热负荷计算1)渗入热计算因为冷库准备顶上设凉棚，四周设遮阳，所以计算时可以不考虑太阳辐射热引起的渗入热量。
渗入热量仅为库内外温差渗入的热量。
冷藏库渗入热计算式：)(1m h t t KA Q -=式中，h t ——库外计算温度，对长沙地区，根据冷库设计规范取h t =36℃； m t ——库内设计温度，m t =5℃ A ——冷藏库的总面积。
表1-3 果蔬高温冷藏库的传热计算项目前板面积左侧面积右侧面积后板面积顶板面积底板面积总传热量板面积/㎡21.067.02021.0621.8721.87温差/℃292929292929传热系数/[W/(㎡·K)]0.270.270.270.270.270.27换热量/W 164.954.970164.9171.24171.24727.18我国冷库设计标准规定)(/11m h A t t K A Q q -==应在11.6～14.0W/㎡之内，该设计的A q 1基本符合标准的规定。
2）食品热计算食品热计算式：24)(212h h G Q -=式中，G ——冷库存储量，单位为kg/d ； 1h ——食品进冷库时的比焓； 2h ——食品降温后的比焓。
将相关数据代入计算式，结果如表1-6所示 表1-6 食品热计算结果 库名 库存量/ （kg/d) 进库焓/ (kj/kg) 冷冻后焓/ (kj/kg) 食品热/ kW 果蔬库 60004002907.643）换气热对于蔬菜、水果和蛋类的冷藏库，需要定时换气，现认为每天换气次数为3次， 则 换气热3Q （单位为KW ）为)243600/()(3⨯-=n w m h h Vn Q ρ式中，V ——冷藏库的容积，单位为m ³；n ——冷藏库每昼夜所需的换气次数，取3次； m ρ——冷藏库空气的密度，单位为kg/m ³；w h ——库外新鲜空气比焓，单位为kj/kg ，按规定应采用夏季通风温度、相对湿度时的比焓；n h ——冷藏库中空气的比焓，单位为kj/kg 。
计算结果如表1-7所示。
表1-7 换气次数计算结果 库名 库内容积/m 3 空气密度/(kg/m 3) 库内空气质量/kg 换气次数 室内空气焓(kj/kg) 冷却后空气焓(kj/kg)换气热/kW 果蔬库 48 1.15 55.2 3 112.7 19 0.184)操作热计算对于操作热，包括动力热量、照明热、工人操作热量和开门渗入热，由于冷库系统还没有选配，因此很难确定其相关的数据，因此采用近似算法，即)()4.0~1.0(314Q Q Q +⨯=这里取)(4.0314Q Q Q +⨯==0.4×（0.73+0.18）=0.36KW 。
总的传热计算如表1-8所示表1-8 总的传热计算 库名 t m t 0 Q 1 Q 2 Q 3 Q 4 Q 总 鲜蛋冷藏库5360.737.640.180.368.915、冷却设备负荷和机械负荷的计算冷藏库冷却设备负荷的计算式：1234()S Q P Q Q Q Q =+++式中，P ——安全系数，P =1.1～1.5。
，这里确定安全系数为1.2。
机械负荷计算式：R Q n Q n Q n Q n Q J )(44332211+++=式中，1n ——维护结构渗入热季节修正系数，取1；2n ——食品热折减系数，通常冷却物冷藏间取0.3～0.6，冻结物冷藏间取0.5～0.8，这里的3个冷库全部取0.6；3n ——同期换气系数，宜取0.5～1.0（一般每日换气次数越多取值越小），这里取0.8；4n ——冷间操作热折算系数，对于只有一个库房的取1,2～4个库房的取0.5,5个库房以上的取0.4，这里只有1个库房，取1；R ——制冷装置和管道等冷损耗补偿系数，直接冷却系统R =1.07，间接冷却系统R =1.12，这里取1.07。
冷却设备负荷计算结果将作为冷却设备（冷风机）的选择依据，机械负荷将作为压缩冷凝机组的选择依据，计算结果如表1-9所示。
表1-9 冷却设备负荷和机械负荷计算汇总表库名 Q 1 Q 2 Q 3 Q 4 Q S Q J鲜蛋冷藏库 0.73 7.64 0.18 0.36 10.696.22536、制冷剂的选择根据冷库制冷剂的选择规律，选择氨作为该冷库的制冷剂。
氨作为制冷剂价格低廉，来源充足。
对大气臭氧层无破坏作用。
7、冷却设备的选择本冷库选择冷风机为冷却设备。
前一部分已经技计算出冷库的冷却设备负荷S Q 为 果蔬库10.69KW 。
根据冷却设备负荷选择深圳某公司生产的DL 系列风机。
本库选择DL-11.2/55型号的风机一台（额定制冷量11.2KW ），冷风机采用电加热融霜方式。
8、压缩冷凝机组的选择前面已经计算得到冷库的机械负荷为 6.23KW 。
根据b Q Q J /='，并选择b =0.6，则压缩冷凝机组的制冷量应为b Q Q J /='=6.23/0.6=10.38KW 。
可以选择某厂生产的SCY-05A 型水冷机组，其名义制冷量是13.95KW 。
该机组的参数实在冷却水入口温度为30℃出口温度为35℃条件下测定的。
而现在工作环境有所变化，可根据企业的资料进行修正。
三、主要参考资料1.《冷库设计规范GB50072-2010》主编部门：中华人民共和国商业部2.《全国主要城市室外气象参数表》3.《冷库制冷工艺设计》李敏主编机械工业出版社4.《小型制冷装置设计指导》吴业正主编机械工业出版社5.《制冷与低温装置》吴业正主编高等教育出版社6.《制冷技术与应用》贺俊杰主编中国建筑工业出版社7.《冷库技术》余华明主编人民邮电出版社。
