毕业论文之农网10Kv配电线路无功补偿装置
浅谈农网10kV配电线路无功补偿技术运用
浅谈农网10kV配电线路无功补偿技术运用摘要：随着经济的快速发展，农村配电网的负荷越来越大，供电半径越来越长，使得线损大、电压质量偏低等问题长期存在。
在农网配电线路上加装无功补偿装置，能够降低降损、提高线路的传输功率和功率因数、提升供电质量。
本文首先介绍了无功补偿的配置原则,然后介绍了10kV线路无功补偿容量和安装位置的确定方法。
关键词：农网10kV配电线路；无功补偿；补偿的原则1农网10kV配电线路无功优化和补偿的原则目前国内配电系统无功补偿方式主要有:一是变电站集中补偿；二是线路无功补偿；三是低压集中补偿；四是用户终端分散补偿。
以下主要讨论的是10kV线路无功补偿方式,10kV农网线路无功补偿配置应遵循以下原则。
(1)确定线路无功补偿方案时应遵循“全面规划、合理布局、分散补偿、就地平衡”和“集中补偿与分散补偿相结合,以分散补偿为主”的原则,以提高功率因数、损耗最小、提高末端电压、年运行检修费用最小等为目标。
(2)配电网的无功补偿以配电变压器低压侧集中补偿为主,以高压补偿为辅。
配电变压器的无功补偿装置容量可按变压器最大负载率为75%,负荷自然功率因数为0.85考虑,补偿到变压器最大负荷时其高压侧功率因数不低于0.95,或按照变压器容量的20%～40%进行配置。
(3)配电线路上装设的并联电容器在线路最小负荷时不应向变电站倒送无功。
如配置容量过大则必需装设自动投切装置。
2 农网10kV配电线路无功补偿方法运用2.1补偿方式10kV配电线路无功补偿的主要内容是补偿线路感性电抗所消耗的无功功率和配电变压器励磁无功功率损耗。
控制方式包括无功功率、功率因数、电压、时间、无功电流投切等，补偿方法为固定补偿、动态补偿和混合补偿（即固定补偿+动态补偿）。
2.2补偿容量和安装位置的确定2.2.1补偿容量以提高功率因素为原则计算线路无功补偿容量。
若电力网最大负荷日平均有功功率为Ppj，补偿前的功率因数为cosφ1，补偿后的功率因数为cosφ2，则补偿容量的计算公式：式中：I1，I2....In分别为各分支线首端负荷电流（见图1），A；I为线路首端的总电流，A；QX为线路需要补偿的容量，kvar；QX1，QX2，QXn为各分支线需要补偿的容量，kVar。

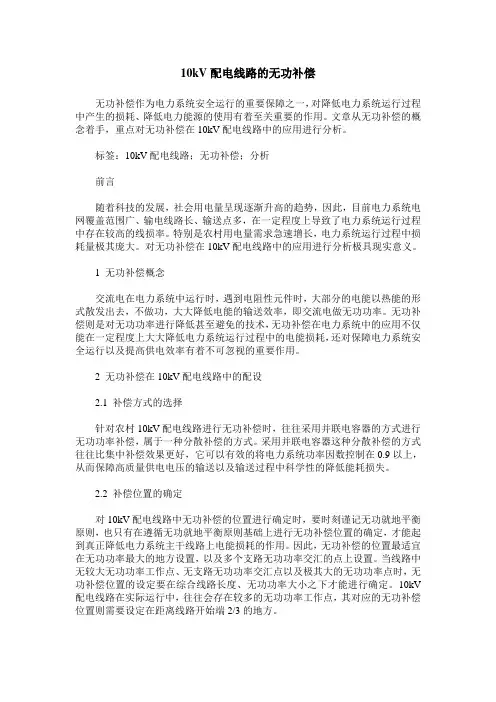

10kV配电线路的无功补偿
10kV配电线路的无功补偿无功补偿作为电力系统安全运行的重要保障之一，对降低电力系统运行过程中产生的损耗、降低电力能源的使用有着至关重要的作用。
文章从无功补偿的概念着手，重点对无功补偿在10kV配电线路中的应用进行分析。
标签：10kV配电线路；无功补偿；分析前言随着科技的发展，社会用电量呈现逐渐升高的趋势，因此，目前电力系统电网覆盖范围广、输电线路长、输送点多，在一定程度上导致了电力系统运行过程中存在较高的线损率。
特别是农村用电量需求急速增长，电力系统运行过程中损耗量极其庞大。
对无功补偿在10kV配电线路中的应用进行分析极具现实意义。
1 无功补偿概念交流电在电力系统中运行时，遇到电阻性元件时，大部分的电能以热能的形式散发出去，不做功，大大降低电能的输送效率，即交流电做无功功率。
无功补偿则是对无功功率进行降低甚至避免的技术，无功补偿在电力系统中的应用不仅能在一定程度上大大降低电力系统运行过程中的电能损耗，还对保障电力系统安全运行以及提高供电效率有着不可忽视的重要作用。
2 无功补偿在10kV配电线路中的配设2.1 补偿方式的选择针对农村10kV配电线路进行无功补偿时，往往采用并联电容器的方式进行无功功率补偿，属于一种分散补偿的方式。
采用并联电容器这种分散补偿的方式往往比集中补偿效果更好，它可以有效的将电力系统功率因数控制在0.9以上，从而保障高质量供电电压的输送以及输送过程中科学性的降低能耗损失。
2.2 补偿位置的确定对10kV配电线路中无功补偿的位置进行确定时，要时刻谨记无功就地平衡原则，也只有在遵循无功就地平衡原则基础上进行无功补偿位置的确定，才能起到真正降低电力系统主干线路上电能损耗的作用。
因此，无功补偿的位置最适宜在无功功率最大的地方设置，以及多个支路无功功率交汇的点上设置。
当线路中无较大无功功率工作点、无支路无功功率交汇点以及极其大的无功功率点时，无功补偿位置的设定要在综合线路长度、无功功率大小之下才能进行确定。
我国农村配电网10kV配电线路无功补偿探讨
我国农村配电网10kV配电线路无功补偿探讨
我国农村配电网10kV配电线路无功补偿探讨
摘要：根据当前农村电网改造建设过程中，配电线路中流动的无功功率造成的有功损
耗所占比例较大的情况，本文通过分析以前采用的无功补偿基本方式，并结合对当前的自
动化技术，对优化无功补偿系统进行了探讨。
关键词：农村配电网；10kv线路；无功优化 0.前言
随着我国经济与科学技术的发展，根据我国电力部门近年来的网损统计10～220kv电
力系统的网损率达10％，其中10 kv配电网的网损占60％左右，而配电线路中流动的无
功功率造成的有功损耗所占比例很大，因此，在10 kv配电网中进行无功优化，对降低网
损的意义十分重大，对提高供电企业的经济效益有着极为重要的作用。
1.我国农村配电网无功特点与现状
近些年,随着国家投入大量的资金对农村电网进行了建设和改造，无论在网架结构上，还是在设备优化及运行方式优化上，都已取得了明显的、根本性的改变，但是无功优化却
始终滞后于电网建设。
利用电容器进行无功补偿基本采用“集中补偿、分散补偿、单独补偿”等方式。
低压集中补偿是将移相电容器组接到配电房低压母线上或是将低压电容器通
过保险接到配电变压器的二次侧，能补偿低压母线以前的无功功率，可减少变压器的无功
负荷，从而可有效节省变压器的容量。
无功补偿装置的自动化程度低，随器补偿、线路感谢您的阅读，祝您生活愉快。
10kV电网无功补偿装置设计
10kV电网无功补偿装置设计摘要：在电网需求不断变化的背景下，必须主动对配电网结构进行改革优化，提高输电效率与用电稳定性。
通过对我国目前多数电力企业的配电工作分析可知，无功分布不均衡、无功补偿体系不健全、投运效率低、谐波问题严重等问题，直接或间接对配电网运行造成影响。
关键词：10kV电网；无功补偿装置；设计引言在能源紧张的今天，一个发电企业如何合理的利用能源，降低能耗，对发电企业发展具有十分重要的意义。
无功功率补偿技术通过减小线路与变压器的电压压差，从而减少电压扰动，以此来提高运行设备的电压安全程度。
同时，无功功率补偿技术能够帮助延缓设备衰老，从而提高用电的效率和质量，以保证消耗维持在一个低水平的阶段。
1配电网运行现状1.1电容补偿由于我国疆域广阔各个地区的地理环境差异较大，因此配电网运行时存在较大负荷波动，导致了整体电网运行稳定性较差。
目前我国很多城镇与乡村安装的配电系统，主要采取户外塔杆的安装工作模式，在配电网运行过程中，主要以电容器补偿模式为主。
在电容补偿工作开展时，主要是因为电容器可以提供稳定固定的无功公路，并且电容器设备的成本较低可以快速安装操作，提高了电网运行的整体安全性，因此我国配网系统中，主要利用电容器开展无功补偿工作。
1.2无功补偿静止无功发生器(SVG)设备可以对配电网谐波进行一定处理，并发挥出无功补偿的工作效果，部分电力企业在对谐波问题处理时，利用SVG设备替代了电容器，以提高电能运行效率与质量。
该谐波治理技术已经在国外得到普遍应用，我国的工业配网工作中合理的应用该设备，但是在基层乡镇配电网无功补偿工作开展时，仍旧采用电容器补偿工作方式。
210kV电网无功补偿装置设计策略2.1智能无功补偿技术2.1.1选取分析稳态补偿与快速跟踪补偿技术，两者相结合之后，可以大大提高工作效率，保证电力传输的稳定性，这是无功补偿技术在未来发展中的主要趋势。
从经济方面分析无功补偿技术，需要平衡技术成本以及实际效益，如果这两方面不平衡，可能会影响到企业的工作盈利，这样会影响到无功智能补偿技术在电力方面的应用，将其投入到实际工作中，考虑工作效果，可以提高功率因素，减少能源损耗。
农网10kV配电线路无功补偿技术应用
农网10kV配电线路无功补偿技术应用发布时间：2023-02-02T02:49:47.855Z 来源：《中国电业与能源》2022年18期作者：朱贞敏[导读] 在配电线路中应用无功补偿技术，朱贞敏云南电网有限责任公司楚雄大姚供电局，云南楚雄 675400摘要：在配电线路中应用无功补偿技术，可有效降低线路损耗与电能的消耗。
我国积极推进乡村振兴发展战略，农村用电量持续增加，使得配电线路电流负荷较大，已无法满足人们的用电需求，将无功补偿技术应用到农网10kV配电线路中，可有效解决用电难的情况。
对此，本文首先对10kV线路无功补偿技术进行介绍，然后对无功补偿技术的应用原则进行分析，并对无功补偿技术在农网10kV配电线路中的应用方式进行详细探究。
关键词：无功补偿技术；10kV配电线路；应用我国乡村建设力度不断加大，使得农村用电量显著提升，配电线路电流负荷过大，同时供电距离也持续加长，使得配电线路损耗较大，电压水平较低。
在应用无功补偿技术后，可有效提升电网系统的电压水平。
因此，亟需对农网10kV配电线路无功补偿技术开展深入研究。
一、10kV线路无功补偿技术在配网线路中应用无功补偿技术，可有效降低投入成本，减少电路的消耗，进而提升配电网线路的运行效率。
配网线路无功补偿技术类型比较多，包括低压分无功补偿散方式、变电站集中配网方式等各种方式。
在电力系统中，需科学合理的布置和准确应用配电网线路无功补偿技术，该技术对配网线路的创建水平和人们用电均会产生一定的影响，与整个电网系统的运行安全性相关联。
如果无功补偿技术出现各种问题，将会使得电力体系无法正常的运行，同时为无法配网线路中的供电电压提供可靠保证。
（一）变电站集中补偿。
在配电线路中应用变电站集中进行补偿，可有效减少电路的损耗，进而提升供电网络无功功率的稳定性。
在变电站集中补偿中，可将同步调相机、静止补偿器等进行并联。
在变电站中，应用这一类型集中补偿方式，可对输电线路功率数值与输电网进行优化调整，将相应的设施与变电站总线路相连，可有效的管控该设施，使得后续的检修与养护工作更加简单。
试论10KV配电网的无功补偿
试论10KV配电网的无功补偿论文导读：其中10kV配电网的网损占60％左右而配电线路中流动的无功功率造成的有功损耗所占比例很大。
在10kV配电网中进行无功补偿。
配电网，试论10KV配电网的无功补偿。
关键词：10kV配电网，无功补偿前言：随着我国经济与科学技术的发展，根据我国电力部门近年来的网损统计10~220kV电力系统的网损率达10％，其中10kV配电网的网损占60％左右而配电线路中流动的无功功率造成的有功损耗所占比例很大，因此，在10kV配电网中进行无功补偿，对降低网损的作用是十分明显的，也是十分必要的。
论文检测，10kV配电网。
为此对10kV配电网无功补偿技术进行了分析研究，为相关技术的理论提供基础。
1无功功率凡有电磁线圈的电气设备，就要消除因电磁场引起的无功功率。
在10kV配电网中所需的无功功率，主要包括配电变压器的励磁所损耗的无功功率△QO、配电变压器绕组电抗所损耗的无功功率△QT、线路电抗所损耗的无功功率△QL及感性用电设备损耗的无功功率△QF。
即Q＝△QO+△QT+△QL+△QF。
所产生的无功功率，对供电和用电产生了诸多不良影响，如：1）由于输送无功功率将引起有功功率损耗，当用电客户需要有功功率P为一定时，无功功率Q越大则网络中的功率损耗就越大；2）无功功率将造成电压损失增大；3）降低了输变电设备的供电能力；4）降低发电机有功功率的输出；5）造成低功率因数运行，使电气设备不能充分发挥。
从以上影响看出，不论是从节约电能，提高供电质量，还是从提高供电设备的供电能力而言，都必须对供用电电网和设备进行无功补偿，以便改善功率因数，提高系统的供电能力，使供用电系统在经济合理状态下运行。
2无功功率补偿原理及原则在交流电路中，纯电阻元件中负载电流与电压同相位，纯电感负载中电流滞后电压90度，纯电容负载中电流超前电压90度，也就是说纯电容中电流与纯电感中的电流相位差为180度，可以相互抵消，即当电源向外供电时，感性负载向外释放的能量在两种负荷间相互交换，感性负荷所需要的无功功率就可由容性负荷输出的无功功率中得到补偿，实现了无功功率就地解决，达到补偿的目的。
农网10kV配电线路无功补偿技术应用
农网10kV配电线路无功补偿技术应用本文就10kV农网配线路无功补偿原则、方法进行了分析，并以某农网为例对无功补偿的合理运用进行了实例分析，明确无功补偿在降低损耗，提升供电质量的作用。
标签：10kV配电线路；无功补偿；补偿容量；补偿位置1 农网10kV配电线路无功补偿基本原则截至目前为止，国内所采用的无功补偿方式主要包括了随器补偿、随机补偿、变电站集中补偿和沿线路分散补偿。
沿着线路分散补偿可有效改善线损，促使其下降，而通过对无功线路传输进行控制，则有利于电能和质量与功率因素的提升。
以分散补偿给予10kV配电线路处理时，必须严格按照下列几项要求来实施：（1）配电线路上所设置的并联电容器，当其在线路上最小负荷的过程中，不应当将其向变电站倒送无功，若所擦去的配置容量过大，则需要为其配置相应的自动投切装置[1]；（2）在进行配电线路无功补偿的配置中，必须严格按照合理分布、全面规划、分散补偿和因地制宜的原则来实施。
采取分散与集中补偿两者相结合的方法来处理，将分散补偿作为主要手段，以此实现对线路末端电压、损耗的有效控制，并促使功率因素得到显著提升，同时还可实现对运行检修费用的控制。
2 农网10kV配电线路无功补偿方法2.1 补偿方式10kV配电线路无功补偿最主要的方法是对配电变压器励磁无功功率损耗以及线路感性电抗所消耗的无功功率进行补偿。
其控制方式主要包括了功率因数、无功功率、无功电流投切等，根据补偿方式的不同，又可将其分为动态补偿、固定补偿和混合补偿[2]。
2.2 补偿位置和容量（1）补偿位置。
对10kV配电线路中无功补偿的位置及容量进行确认的过程中，需要尽可能地降低配电线路电能损耗，并以此实现对电能质量的提升，确保补偿能够发挥最大的效果。
电容器的最佳安装位置、安装组数与损耗下降率之间的关系为：上述公式中，主要用于对线路线损下降率的表示；L则主要用于对线路长度进行表示。
经由计算对配线电路所补偿的电容器安装位置、分组数以及线损下降率进行确定，见表1。
探究10kV电网无功补偿装置设计
探究10kV电网无功补偿装置设计供电质量关系变电站的运行，其也被作为变电站重要的考核指标被应用。
而对于电力系统运行中，为保证电力系统的正常运行，作为电力系统供电的两大指标（电压及频率）必须稳定在某一范围内。
如实际所得的有功不足易造成频率降低而无功不足则造成电压降低的原理，在实施对对电压的控制是应强化对无功功率的控制与调整，以将电压稳定在可控范围值内。
对于此，变电站无功补偿技术应作为电网无功补偿的重要部分为在实际供电安全保证中被应用，以确保供电线路有效运行及安全。
标签：10kV;电网;无功补偿;设计1 功率因素对电网供电质量的重要性及分析關于供电部门对电费计算中中的规定，通常功率因数（COS）应控制在0.8～0.9范围内，如大于0.9，这说明电网供电质量好;而当功率因数小于0.8，则表示电网供电质量差，应采取措施。
而功率因数小于0.5时，供电线路将停止供电，可见其重要性。
具体来讲，功率因数对电网的影响主要有以下几点：（1）减低电网的供电能力。
如在电网供电能力一定的情况下，基于生产设备均为感性负荷的特性，为确保其能够正常的工作，则在为其提供足够有功功率的同时，必须同无功功率，以实现其正常功能。
（2）增加电网损耗。
同理，在电网供电电压及负荷一定的情况下，功率因数越低则电流越大;而在供电电网阻抗越大的情况下，其电网的损耗即越大，进而造成电能的浪费。
（3）减低供电质量。
如电网供电中，由于从传输电流增加，进而造成电网压降增加，则必然造成电网的电压降低。
结合以上关于功率因数对供电线路供电质量的影响可得出功率因数对供电质量保证的重要性。
而采取有效的技术保证功率因数及稳压可起到关键作用。
无功补偿技术则对稳压及提高功率因数发挥积极作用。
2 10kV配电线路无功补偿方式及优缺点说明结合10kV变电站实际特点，对于无功补偿技术而言，主要有以下几种形式，如变电站不创、随机补偿、跟踪补偿等，以下将对其各种补偿方式的优缺点进行分析与说明，具体如下所示：（1）变电站补偿。
农网无功补偿管理论文
农网无功补偿的管理研究与探析摘要：电力供电网中农网的路线长，负荷起伏大，线路损耗较多，必须通过优化的无功补偿措施来加强农网管理。
本文介绍了农网无功补偿的概念，阐述了农网无功补偿管理的重要意义，分析了农网无功补偿管理存在的问题，并提出改善农网无功补偿管理的有效策略。
关键词：农网；无功补偿；管理；概念；重要意义；问题；策略中图分类号：tm37 文献标识码：a 文章编号：1009-0118（2012）-01-0-01一、农网无功补偿概念农网无功补偿就是在农网供电系统中，为了提高农网的功率因数，降低供电变压器、输送线路的损耗，提高农网供电效率和供电质量，采用无功补偿装置，最大限度的减少农网电力损耗，这些应用在农网中的无功补偿措施简称为农网无功补偿。
农网无功补偿的装置必须经过优化筛选，否则可能造成供电系统的电压波动，谐波增大等不良影响。
二、农网无功补偿管理的重要意义农网无功补偿能够有效降低电力传输在农网中的损耗，改善农网电压质量，降低电压波动，提高电量的应用价值。
综合农网无功补偿的这些优点，可以看出，农网无功补偿管理十分重要，是保证农网无功补偿得以有效实施的有效手段。
通过农网无功补偿管理，能够优化筛选农网无功补偿方案和设施，有效降低农网无功损失，为农网用户提供优质的电力供应，降低电压波动，从而有效保护用户的用电安全和电器安全。
农网无功补偿管理涉及到供电企业和用户双主利益，加强农网无功补偿管理，就能提高无功补偿作用，进而降低供电企业在电量上的损失，同时也为用户提供稳定、充足的电能，保证了用户的用电需要和电器的用电安全。
总之，通过农网无功补偿管理，发挥无功补偿措施的作用，能够保证电力系统的无功功率平衡，降低电网中的功率损耗，减少电网中的电压损失，提高电压质量，提高电网的输送能力和设备的利用率[2]。
三、农网无功补偿管理存在的问题（一）相关法规内容不完整我国现行的《功率因数调整电费办法》中只规定了100kva及以上电网系统可应用功率因数调整电费，而对于像农网这种电网系统在100kva以下的用户，并没有将无功功率考虑进行，所以在管理中根本没有强调安装无功补偿设备，这使得农网中无功功率得不到有效的补偿，必须会造成农网的供电质量不高，因此无功功充满造成的电压波动大等问题的出现。
农网10kV配电线路无功补偿技术应用
农网10kV配电线路无功补偿技术应用摘要：农网10kV配电线路无功补偿技术的应用是现代农村电力建设的重要组成部分。
随着农村电力需求的不断增长和电力供应的不断改善，农网无功补偿技术的应用已经成为提高电网稳定性、降低能耗和保障供电质量的关键手段之一。
无功补偿技术通过在配电线路中引入合适的电容器、电感器等无功补偿设备，可以有效地改善线路的功率因数，减少电网中的无功损耗，提高电网运行的经济性和可靠性。
基于此，本文首先介绍了农网10kV配电线路无功补偿的基本原则，接着对其补偿方式、补偿位置和容量进行研究，希望能对该技术的应用起到一定的促进作用。
关键词：10kV线路；无功补偿技术；农网；配电线路引言农村电力供应的不平衡和不稳定常常导致电力质量下降，给农民的生产和生活带来了很大的困扰。
而使用无功补偿技术可以有效地解决这一问题。
它能够提高农网的功率因数，降低电网中的谐波含量，减少电力损耗和线路电压波动，从而提升电力供应的可靠性和稳定性。
同时，无功补偿技术还能够抑制电网中的电流暂态过大，减少电力设备的故障率，延长设备的使用寿命，降低维修和更换的成本。
农村电网无功补偿技术的应用还有助于提高电网的经济性。
由于农村配电线路的无功功率较大，不合理的无功补偿会导致电网中存在大量的无效电流和无功损耗，浪费了大量的电能资源。
而通过合理的无功补偿技术应用，可以减少电网的无功损耗，提高电能的利用效率，降低电网运行的成本。
此外，无功补偿技术还可以优化电网的电压波动，提高电力质量，为农村电力用户提供更加稳定、优质的用电服务。
1.农网10kV配电线路无功补偿基本原则农网10kV配电线路无功补偿是现代农村电力系统中的重要组成部分。
无功补偿的基本原则是通过引入合适的电气设备和控制策略，实现电力系统中的无功功率平衡，提高电力质量，提升系统效率和稳定性。
首先，无功补偿的基本原则之一是电压稳定。
10kV配电线路在供电过程中，会面临电源波动、电动机启动和故障短路等问题，这些都会导致电压的不稳定。
浅析农网10KV配电线路智能无功补偿系统
由于农村配电网的无功负荷有其 自身的特性 ，存在 的问题 主要集 中在 无 功 补 偿 设 备 不 足 并 且 智 能 程 度 低 ，固 定 补 偿 和 动 态 补 偿 比 例 失 调 ，因此设计 出一 套适合于农网 １Ｋ ０ Ｖ配电线路智能 无功补偿是非 常
为迅 速 。 农村 ｌ Ｖ配 电网供 电半 径 比较 大 ， 路损 耗 比较 高 ， 决好 农 村 １ Ｖ 配 电线路 的 无功 补偿 问题 ， ０ ｋ 线 解 ０ｋ 对提 高供 电企业 的 经 济 效 益 有 着极 为重要 的作 用。 本 论 文 立足 于 目前农 村 配 电 网 无功 补 偿 的现 状 ， 农 村农 网 １ＫＶ 配 电线路 智能 无 功 补偿 系统进 行 了研 究 。 对 ０ ［ 键 词 ］ 能 系统 变 电站 无 功 农 村 配 电 网 １ Ｖ 线路 关 智 ０ｋ
，农 村 电 网 的 供 电 半 径 一 般 较 长， 并且 负 荷分 散 。 因 为受 到 春 季 排 灌 的影 响 ， 村 配 电 网 的 负 荷 还 有 农
个 非 常重 要 的特 点 ， 是 具 有 一 定 的 时 段 件 和季 节 性 ， 功 负 荷 的波 就 无 动 很 大 。 近 几年 我 国投 入 了大 量 的资 金 进 行 农 村 电 网 的建 设 ， 论 是 最 不 在 网 架 的结 构 上 ， 者 是 在 设 备 的 运 行 及 优 化 方 式 上 ， 得 到 了根 本 的 或 都 改 变 ， 是 无功 优 化 却 始 终 滞 后 于 电 网建 设 。 今 中 国农 村 配 电 网无 功 但 如
３２系 统 功 能 －
优 化 的 现 状 是 ， 功 补 偿 的设 备 陈 旧 、 少 ， 功 补偿 装 置 的 配 置 不 合 无 偏 无 理 ； 功 缺 额 还 很 大 。 今 农 村 电 网通 常 采 用 的 补 偿 方 式 是 在 变 电 站 二 无 如 次侧 集 中补 偿 ，末 端 电压 很 低 和 配 电 线 路 的 线 损 的 问题 依 然 没 有 得 到 有效 解 决 ； 功 补 偿 装 置 的智 能 程 度 低 ， 路 分 散 补 偿 、 器 补 偿 一 般 兀 线 随 采用 固定 补 偿 ， 可 以做 到 实 时 监 控 ， 能 满 足 农 网无 功 负 荷 的 时 段 性 不 不 强和 季 节 性 的特 点 。 １ ＿ 有 配 电线 路 无 功 补 偿 方 案 存 在 的 问 题 ２现
农村配电网10KV配电线路无功补偿探讨
农村配电网10KV配电线路无功补偿探讨摘要：随着电力用电负荷的不断增长,农村配网中的10 kV线路无功负荷运行较大,在用电高峰期间,部分10 kV线路的功率因数低于0.7,出现电压质量差、线路损耗大等问题,这些都是线路在无功不足的情况下运行的所造成。
文中对农村10 kV配电线路无功补偿进行实例研究,对于降低线损、提高供电质量等具有极其重要的作用。
关键词：农村配电网10KV配电线路无功补偿前言我国配网尤其是农村电网节能潜力很大。
合理配置电容器，使之智能化、免维护是这一领域的技术关键。
该无功补偿系统技术先进、经济效益明显，在变电站集中补偿模式中，无功占有功的比例高达4o％～65％，整体无功缺额大，而设计为1O％～30％(大多为1O％～20％)。
由于季节负荷差别大，冬夏季峰谷差达8～13倍，同季日峰谷达2～4倍，高峰时原补偿严重不足，传统方案无法设计。
而该无功补偿系统自动化程度高、免维护且占地面积小，可以集成安装，也可安装在变电站出线杆上。
一、10 kV农网线路无功优化和补偿的原则目前，国内配电系统无功补偿方式主要为：一是变电站集中补偿；二是线路无功补偿；三是低压集中补偿；四是用户终端分散补偿。
本文主要讨论的是10 kV线路无功补偿方式。
10 kV农网线路无功补偿配置应遵循以下原则：1、确定线路无功补偿方案时应遵循“全面规划、合理布局、分散补偿、就地平衡”和“集中补偿与分散补偿相结合，以分散补偿为主”的原则，以提高功率因数、损耗最小、提高末端电压、年运行检修费用最小等为目标。
2、配电网的无功补偿以配电变压器低压侧集中补偿为主，以高压补偿为辅。
配电变压器的无功补偿装置容量可按变压器最大负载率为75％，负荷自然功率因数为0．85考虑，补偿到变压器最大负荷时其高压侧功率因数不低于0．95，或按照变压器容量的20％～40％进行配置。
3、配电线路上装设的并联电容器在线路最小负荷时不应向变电站倒送无功。
如配置容量过大则必需装设自动投切装置。
无功补偿装置在10kV配电网的应用
无功补偿装置在10kV配电网的应用电力系统中的无功功率是一个实时动态系统，供用平衡。
我局的10kV配电线路所带的负荷季节性很强，在农业生产排灌期感性负载大。
经常出现无功不足，功率因数下降，导致电网电网输送的无功电流加大，线损增加、系统电压降低、负载设备出力下降，一尺来维持能量转换的守衡。
为使电网中的无功电流最小，最好的办法是在电网中无功负荷存在的各个环节配置无功电源。
从而减少电网中的无功电流，减少网损，提高设备效率。
无功功率的平衡应按照“全面规划、合理布局、分级补偿”的原则进行，采用集中与分散相结合，以分散补偿为主，调压与降损相结合，以降损为主。
为此，我局在农业生产用电设备的投运前要求用户加装无功补偿装置，同事我局也根据负荷的变化进行无功装置的投切，取得了较好的效果。
1 我县农网无功平衡现状分析庆安县电网子1998以来进行了系列改造、农网升级工程、技改项目等电力建设。
土地整理、水利工程建设、农民自建提水线路等。
通过使用JP柜或无功补偿箱和自动补偿柜等方式，基本解决了0.4kV层面的变压器随器补偿，通过安装10kV线路无功补偿电容器，基本解决了10kV层面的线路补偿。
这两个层面的武功不补偿设备的设置，是按照“分级、就地”的原则，单点补偿容量小，一般在实际千乏到几百千乏之间。
我局在农网中无功潮流最集中地环节是60kV变电站。
我局共有60kV变电站12座，主变容量142100kV A/17台。
平均单台容量在6300kV A以上，大负荷时，全部主变负荷率达到100%以上，可见我局负荷的特殊性，故主变本身就是个容量很大的感性负载，小号的无功公率相应较大。
另外。
10kV层面的配电线路分散补偿不能完全平衡掉线路上的无功需求，每个60kV 变电站都有几条出线，0.4kV的感性负载的增加，这些无功需求叠加在一起集中到变电站10kV母线侧，数值可达几千千乏。
无功功率的增加，大大的增加了线路的损耗，电压降曾大，导致用电设备出力不足，严重的导致设备烧毁。
我国农村配电网10kV配电线路无功补偿探讨
我国农村配电网10kV配电线路无功补偿探讨摘要：根据当前农村电网改造建设过程中，配电线路中流动的无功功率造成的有功损耗所占比例较大的情况，本文通过分析以前采用的无功补偿基本方式，并结合对当前的自动化技术，对优化无功补偿系统进行了探讨。
关键词：农村配电网；10kv线路；无功优化0.前言随着我国经济与科学技术的发展，根据我国电力部门近年来的网损统计10～220kv电力系统的网损率达10％，其中10 kv配电网的网损占60％左右，而配电线路中流动的无功功率造成的有功损耗所占比例很大，因此，在10 kv配电网中进行无功优化，对降低网损的意义十分重大，对提高供电企业的经济效益有着极为重要的作用。
1.我国农村配电网无功特点与现状近些年,随着国家投入大量的资金对农村电网进行了建设和改造，无论在网架结构上，还是在设备优化及运行方式优化上，都已取得了明显的、根本性的改变，但是无功优化却始终滞后于电网建设。
利用电容器进行无功补偿基本采用“集中补偿、分散补偿、单独补偿”等方式。
低压集中补偿是将移相电容器组接到配电房低压母线上或是将低压电容器通过保险接到配电变压器的二次侧，能补偿低压母线以前的无功功率，可减少变压器的无功负荷，从而可有效节省变压器的容量。
无功补偿装置的自动化程度低，随器补偿、线路分散补偿大多数采用固定补偿，不能做到实时监控，不能满足农网无功负荷的季节性和时段性强的特点。
农网的无功负荷有其自身的特殊性，存在的问题主要集中在无功补偿设备不足且自动化程度不高，动态补偿和固定补偿比例失调，研究出一套适合于农村配电网的10kv线路无功优化智能系统是十分必要并具有实际意义。
2.农村配电网10kv线路无功优化农村配电网的随机补偿、随器补偿和变电站集中补偿，在相关文献中有许多报道，技术上已基本成熟。
调度室里的上位机，根据线路各电容器投切装置经gprs上传的实测电压和投切情况，以及变电站出口（线路首端）功率因数值和无功功率值，判断集中处理后，直接整定上下限值，由调度室发出各线路电容器投切装置的投切命令。
10kV农村配网无功功率补偿技术
10kV农村配网无功功率补偿技术摘要：电能是各个行业领域必不可少的能源之一，在电能质量要求逐步提高的境况下，非线性负载应用量大幅增长，因而电网出现了无功不平衡现象，并产生了较多谐波污染，由此产生的冲击负荷会导致电能质量被削弱，不仅会降低电能利用率，也会增大电费支出，缩短电力设备使用时限，进而会影响到电力系统运行的安全性与稳定性。
为增强电力系统运行可靠性，需要进一步优化无功补偿装置。
对此，本文主要基于10kV农村配电网无功功率补偿技术展开相关概述。
关键词：10kV；农村配电网；无功功率补偿；应用引言农村电网规划与建设是电力系统整体规划和建设的一个重要环节，也是整个地区电网建设的一个薄弱环节，若能有效地解决这些问题，将会对整个地区电网的规划和建设具有重大的现实意义。
无功功率补偿能够有效降低电力系统运行的能源消耗，保证电网安全可靠、经济稳定运行。
因此，为保障农村配电网的高质量运行，需要保持电网频率的稳定性并尽可能提升电压质量，因而需要通过可行性的无功补偿装置对电力系统进行高效与精准的无功补偿。
1农村10kV配电网规划建设农村电网规划应满足有关规范和需求，规划内容包括电网现状分析、总体规划和区域概括、电力与电量平衡，电力负荷的分析与预测，网架与电源建设，规划目标与技术，规划近期项目和预算，编制农村电网规划图纸，分析经济效益，编制计划手册等。
农村电网规划要统筹考虑，以市场为主导，以经济效益为中心，以安全为依据。
（1）要坚持安全、可靠的原则，使电力系统与电力系统、都市化相结合。
（2）规划技术要适度超前，以现有电网为突破口，把技术改造和新的电网结合起来。
（3）规划要以人为本，以用户方便为宗旨在农网改造中，尤其要重视农网规划，要认真考虑如何管理、运营、规划好农网，不断巩固和发展农网改造成果，逐步完善农网的建设。
农村电网发展规划要与城市规划协调，农村电网的规划、建设和改造必须兼顾区域特点。
比如，配电网络的容量必须与负荷发展相适应，以适应不同地区不同客户的负荷需求，合理地选择配网的布线模式和布线，以达到合理的布局，解决了一些线路长、损耗大、负荷率高的问题，加速老化设备的更新，为了在计划维修或紧急修理中，为了缩小停电范围，农村配电系统的主要干线必须形成环状网络[1]。
农村配电网10kV线路无功补偿设备的研究
农村配电网10kV线路无功补偿设备的研究作者：王元东来源：《华中电力》2014年第04期摘要随着我国农村经济的快速发展，农村用电需求也快速增长，两网及其它电网公司投入了大量的资金用于农村电网的建设，目前在网络构架上及设备的运行方面都得到了根本的改变，但大多农村电网10kV线路的无功补偿设备仍存在安装困难、运行可靠性差、配置不合理、管理等方面问题，适合农村电网的10kV线路无功补偿设备始终滞后于电网发展。
本文针对以上10kV线路无功补偿设备的问题进行分析、研究。
关键词电压质量、线路无功补偿、串联电抗器、电容器专用投切开关、涌流、重燃、过电压。
1. 存在的问题分析研究1.1安装问题农村电网10kV线路型无功补偿设备的安装主要问题是受安装地理环境的影响设备搬运困难、安装施工难度大。
目前，在线运行的设备体积及重量较大，一般为双杆（10kV架空线路多为单杆，如双杆还需布置杆塔）或单杆安装，大多情况下单靠人力无法进行搬运、安装操作。
即使具备动用大型吊装机械设备也存在山区、田野等地形的不可操作性。
一般此种情况建议采用分体单元小型化的设备，即把两只电容器投切开关共箱单侧安装改为分体左右分装结构。
这样做的优点有：单件元部件体积小（小于80kg）、重量轻，便于人力搬运，安装时不需要动用大型机械设备、不受安装场地限制，特别适合于野外安装；减少杆塔的单侧受力，防止倾斜。
1.2稳定可靠性10kV线路型无功补偿设备运行的稳定可靠性主要取决于两个方面，一个是电容器投切开关的质量，另外一个是电容器的保护措施。
a.电容器投切开关分析农村10kV电网占70%以上的线路补偿设备的电容器投切开关多为高压交流接触器，通常高压交流接触器的触头压力仅为断路器的1/10或更小，承受电流冲击能力差，触头烧蚀严重；触头间隙小（±6mm）切除电容器时易产生重燃。
此种投切开关的线路无功补偿设备及不安全可靠。
电容器投切开关在切除电容器时，分闸开始时刻可能在交流电的正半周峰或负半周峰，而开关的分闸时间一般都在10ms左右，约为交流电的半个周期；这样分闸时电容器保持了交流电正半周或负半周的峰值，分闸后电容器保持的电势和电网上交流电的峰值叠加在开关触头的间隙上，若不考虑其它因素开关触头间隙上的电压约为2～3倍的额定电压。
无功补偿在10kv配电线路中的应用分析
无功补偿在10kv配电线路中的应用分析摘要：本文对无功补偿在10kV 配电线路中的应用进行了分析。
关键词：无功补偿；10kV；容量引言一个标准的配电系统，电能质量指标都是以一个恒定的频率值与电压值来表示，同时以此向用户提供用电。
如大众所知，在10kV以下配电系统的无功消耗总量中，低压用电设备约占65%，配电变压器约占30%。
由此看来，无功补偿应用在低压配电系统中是非常必要的。
1 无功补偿分析1.1 无功功率概念在通过纯电阻性负载的时交流电，电能大部分转化成了热能，在通过纯感性或纯容性负载时不做功，就是无功功率。
然而实际负载，并不能是纯感性负载或者纯容性负载，基本都是混合性负载，这样电流在通过负载的时候，会有一些电能不做功，即无功功率，因此要进行无功补偿来提高电能的利用率。
无功补偿即无功功率补偿，即为了保障配电系统功率因数处于正常范围的一项技术，应用这种技术能够非常有效地降低变压设备、输电线路产生的电能损耗，这可以有效地确保配电系统的正常运行同时对供电质量也有非常重要的意义。
与实际情况结合分析，要实现对电能耗损的有效降低同时确保配电系统的供电力度，必须要合理并且有效的无功补偿设备和技术。
相反，假如无功补偿的选择或者使用不正确，就极有可能导致供电系统电压的波动，谐波增大等其他因素。
1.2 无功功率补偿原理及原则原理：纯电阻元件在交流电路中，负载的电流与电压为相同相位，在纯电容负载里电流的超前电压为90度，在纯电感负载里电流的滞后电压也是90度，这也就是说在纯电感中的电流与纯电容中的电流相位相差为180度，便可以相互交换并抵消，也就是当电源向外部提供电力时，感性负载向外放出的能量在两种负荷之间相互交换，感性负荷所需要的无功功率可以由容性负荷输出的无功功率来补偿，无功功率原地被解决，也就达到了补偿的意图。
无功功率补偿的原则有如下几点：1、降低无功功率在线路上流动导致的耗损，可以很好地实现无功功率补偿的就近进行。
10kV线路无功自动补偿装置的安全保护功能
10ｋＶ线路无功自动补偿装置的安全保护功能近些年，10 kV线路上的无功自动补偿出现了一些新的技术和产品，在农村配电网中，进行无功功率补偿，对提高功率因数、降损节能和提高供电质量有着非常重要的作用和意义。
一、农电10 kV配网系统无功补偿概况对于农网主要使用的10 kV配网系统，完整的无功补偿应该包括变电站集中补偿、10 kV线路补偿和用户端低压补偿，再加上随机补偿，即“3级补偿+随机补偿”（“3+1”模式）。
目前，实际应用相对广泛的主要是在变电站的二次侧进行集中补偿，以及用户端的低压补偿。
变电站集中补偿是在站内，室内环境，有人工值守；低压补偿虽然是户外环境条件下工作，但技术难度相对低一些。
10 kV线路的无功补偿由于技术和环境等多方面的问题，只是有少量的线路实行了固定补偿，或人工控制补偿。
显然，10 kV线路早期的这种补偿方法存在过补或欠补、人工劳动强度大等问题。
通常，这种方法补偿电容器的容量只能配置线路平均无功缺额的30%左右，补偿效果很不理想。
根据线路运行状况，自动判别并实现10 kV线路无功自动补偿，是10 kV无功补偿技术和产品的发展方向。
二、10 kV线路无功自动补偿装置安全保护综述作为应用方，我们从应用的实践经验和体会，介绍各项安全保护措施。
安全挂网方式：10 kV线路无功自动补偿装置是一台（套）电力设备，但从安装施工、配套设施来说，每一个补偿点都是一个系统。
应该考虑的是：1、装置的重量以及单、双杆架设。
早期简单的分装式（无箱体）补偿装置是单杆架设，安装在杆的上部；后来随着功能完善，设备配套件增多和防尘防雨的需要，发展了箱体式，采用双杆架设，安装在电杆中部，最低端距地面至少2.5 m。
杆上架设设备的重量国家有规定可供参考。
A、B、C三相向装置引线的安全配套件：三相电接入装置前应该有跌落开关保护、避雷器保护，以及配套的横担、高压瓷绝缘子等。
接地系统：应按照国家相关的标准规范埋设安全的接地系统，保证雷击电流和短路电流的瞬间对地导通，以免烧坏装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
52套讲座+ １3９20份资料
...../Shｏp/43．shtmｌ
《财务管理学院》
53套讲座＋ 17945份资料
．．.../Shop/45.sｈtmｌ
《销售经理学院》
56套讲座+ １4３５0份资料
...．．／Ｓhop/4６.shtmｌ
《销售人员培训学院》
７2套讲座+ 48７9份资料
２功率因数的定义及意义
2．１功率因数的定义
在交流电路中,电压与电流之间的相位差（Φ)的余弦叫做功率因数，用 符号 cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即 功率因数的大小与电路的负荷性质有关, 如白炽灯泡,电阻炉等电阻负荷的功率因数为 1，一般具有电感或电容性负载的电路功率因数都小于 1.0功率因数是电力系统的一个重要的技术数据.功率因数是衡量电气设备效率 高低的一个系数。功率因数低，说明电路用于交变磁场转换的无功功率大, 从而降低了设备的利用率,增加了线路供电损失。
关键字:功率因数,无功补偿,
目 录
引 言
国家相关文件要求,电网无功补偿应坚持“全面规划、合理布局、分级补偿、就地平衡”、以及“集中补偿与分散补偿相结合，以分散补偿为主；高压补偿与低压补偿相结合，以低压补偿为主;调压与降损相结合,以降损为主”的原则。 根据该原则,我国农村电网开展了从变电站——10kV线路——低压的三级无功补偿的应用实践。
1.3
无功功率比较抽象，它是用于电路内电场与磁场的交换，并用来在电气设备中建立和维持磁场的电功率。它不对外作功,而是转变为其他形式的能量。凡是有电磁线圈的电气设备,要建立磁场，就要消耗无功功率。无功功率决不是无用功率,它的用处很大。电动机需要建立和维持旋转磁场,使转子转动，从而带动机械运动,电动机的转子磁场就是*从电源取得无功功率建立的。变压器也同样需要无功功率，才能使变压器的一次线圈产生磁场,在二次线圈感应出电压。因此,没有无功功率，电动机就不会转动，变压器也不能变压,交流接触器不会吸合。单位:乏（ｖaｒ)或千乏(Kｖar)
1.1
把具有容性功率负荷的装置与感性功率负荷并接在同一电路,当容性负荷释放能量时，感性负荷吸收能量,而感性负荷释放能量时，容性负荷吸收能量,能量在两种负荷之间交换。这样，感性负荷所吸收的无功功率可由容性负荷输出的无功功率中得到补偿,这就是无功补偿的原理。
1.2
有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能）的电功率。单位：瓦(W)或千瓦(ＫW)
因此，由于线路上无功补偿实施情况并不理想,使得一个完整地10ｋV电网系统无功补偿的效果不佳。
随着科学技术的发展，在1０kV配电线路上安装无功自动补偿装置,实时跟踪无功变化,最接近无功缺额量实施自动补偿，并能记录和下载设备和线路的运行参数进行分析存档，均已成为能够实际应用、值得推广的新技术和新产品。
由于该类设备目前仍属于新产品,国家相关部门还没有出台标准,因此市场上此类产品在性能、功效、自动化程度、安全防护及可靠性等方面相差很大,本文针对无功补偿的概念、意义、农网10ｋV配电线路无功补偿设备的发展，等几方面进行讲解。
１.４ 感性无功功率
电动机和变压器在能量转换过程中建立交变的磁场，在一个周期内吸收和释放的功率相等,这种功率叫感性无功功率。单位(Ｋvar）
1．5 容性无功功率
电容器在交流电网中接通时,在一个周期内,上半周期的充电功率与下半周期的放电功率相等,而不消耗能量，这种充放电功率叫容性无功功率。单位(Kvａｒ）
更多资料请访问.（..．..)
更多企业学院:...．./Sｈｏp/
《中小企业管理全能版》
18３套讲座+897００份资料
..．．./Shop/4０.shtml
《总经理、高层管理》
49套讲座+16３8８份资料
...．．/Ｓhop/３8.ｓhｔｍl
《中层管理学院》
46套讲座+6０20份资料
...../Shｏｐ／３９.ｓｈtml
1．6 视在功率
电纯阻性电路中电压和电流是同相位的，电压和电流的乘积为有功功率；但在感性或容性电路中,电压和电流有着相位差,所以电压和电流的乘积并不是负荷实际吸收的电功率,而是表面的数值，称为视在功率。单位(KVA）
1．7无功功率的作用
在正常情况下，用电设备不但要从电源取得有功功率，同时还需要从电源取得无功功率。如果电网中的无功功率供不应求,用电设备就没有足够的无功功率来建立正常的电磁场，那么，这些用电设备就不能维持在额定情况下工作,用电设备的端电压就要下降，从而影响用电设备的正常运行。从发电机和高压输电线供给的无功功率,远远满足不了负荷的需要,所以在电网中要设置一些无功补偿装置来补充无功功率,以保证用户对无功功率的需要,这样用电设备才能在额定电压下工作。这就是电网需要装设无功补偿装置的道理。
.....／Shop/4７.sｈtｍｌ
毕业论文
农网１０Ｋv配电线路无功补偿装置
作者姓 名：***
专业、班 级:电气自动化技术＊*＊＊ 班
学号：*＊＊****＊*＊＊
校内指导教师:****＊
校外指导教师:＊***＊***
完成日期:
黄河水利职业技术学院自动化工程系
摘 要
随着经济的发展和人们生活水平的提高,各行各业对供电可靠性和供电质量提出了更高的要求.由于配电网处于电网的末端,用户多为低压用户,许多用电器的功率因数很低,且不带补偿装置,这给电网带来很大的 功率负担和额外线损,为了维护电力系统稳定,保证电能质量和安全运行，对农电配电线路进行无功补偿很有必要.本文主要讲述了线路无功补偿的概念、发展过程以及现在线路无功补偿最新研制成果。通过实例来讲述线路无功补偿的必要性及意义。
实际应用中,变电站集中补偿和低压补偿推广应用相对广泛一些。变电站集中补偿安装在站内，其补偿量一般控制在主变容量的2０%以内，最多不超过3０%。低压补偿则是在用电负荷端,即变压后的380Ｖ。这种首末两端的无功补偿不能解决１0kV线路传输过程中的无功问题，尤其是距离较长的线路。
在早期，1０kＶ线路无功补偿还缺乏较为成和退出电网的简单补偿方式,其补偿容量有限，补偿不够充分，效果也不理想，而在用电低峰时又容易造成过补。
