PLC期末考试试题—B卷 - 答案
plc期末考试试题—b卷
华南农业大学珠江学院期末考试一试卷2021--2021 学年度下学期考试科目：电气可编程控制考试年级： __2021__级考试种类：〔开卷〕B卷考试时间：120 分钟学号姓名年级专业题号一二三四五总分得分评卷人一、填空题〔本大题共10 小题， 20 空，每空 1 分，共 20 分〕1.低压电器是指额定电压等级在交流1200V、直流 1500V 以下的电器。
一般按根本用途分可分为配电电器和控制电器。
2.热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异步电动机的过载保护。
3.PLC是经过一种周期扫描工作方式来完成控制的，每个周期包括输入采样阶段、程序办理阶段及输出刷新结果阶段三个阶段。
4.可编程控制器的输出有三种形式，分别是继电器输出，双向晶闸管输出及晶体管输出。
5.在 FX2N型 PLC中，有一 32 位加 / 减计数器 C210，欲使其工作在减计数模式，那么需将对应的特别辅助继电器M8210置 1即可。
6.当 PLC的扫描周期大于监察准时器规定的时间时，PLC将停止工作，为防范此种情况发生，可在程序合适地址插入WDT指令，对监察准时器刷新，或更正特别数据存放器 D8000的值，使其大于 PLC扫描周期。
7.一准时器 T234，欲使其在10S 后动作，那么该准时器的设定值应为K1000。
8.FX -48MR型号 PLC中 48、M、 R 的意义分别是：输入输出共 48 点、根本单元、2N继电器输出型。
9.准时器的线圈上电时开始计时，准时时间到达设定值时其常开触点闭合，一般的准时器都是通电延时型准时器。
10. 功能指令助记符前标记〔D〕符号，表示该指令是32位指令，功能指令助记符后标记〔 P〕符号，表示该指令是脉冲执行型指令。
得分评卷人二、判断题〔本大题共10 小题，每题 1 分，共 10 分〕判断以下各题正误，正确的在题后括号内打“√〞，错误的打“×〞。
1.中间继电器实质上是电压继电器的一种，使用时可代替交流接触器。

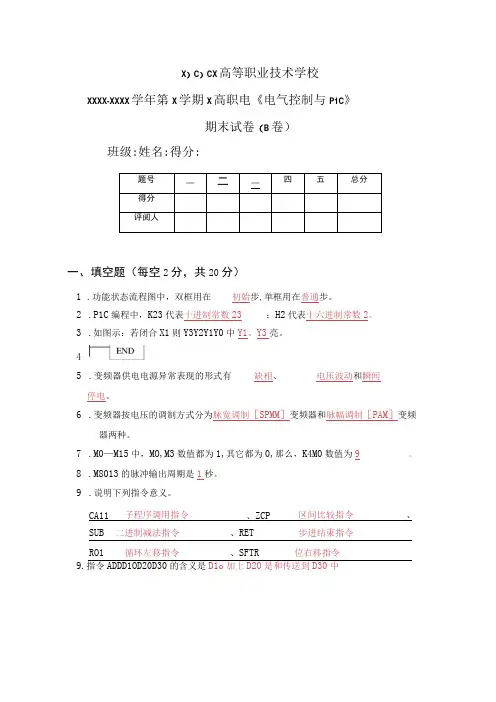

《电气控制与PLC》期末B卷
X）C）CX高等职业技术学校XXXX-XXXX学年第X学期X高职电《电气控制与P1C》期末试卷（B卷）班级:姓名:得分:一、填空题（每空2分，共20分）1.功能状态流程图中，双框用在初始步,单框用在普通步。
2.P1C编程中，K23代表十进制常数23 ；H2代表十六进制常数2。
3.如图示：若闭合X1则Y3Y2Y1Y0中Y1、Y3亮。
45.变频器供电电源异常表现的形式有缺相、电压波动和瞬间停电。
6.变频器按电压的调制方式分为脉宽调制［SPMM］变频器和脉幅调制［PAM］变频器两种。
7.M0—M15中，MO,M3数值都为1,其它都为0,那么，K4M0数值为9 。
8.M8013的脉冲输出周期是1秒。
9.说明下列指令意义。
CA11 子程序调用指令、ZCP 区间比较指令、SUB 二进制减法指令、RET 步进结束指令RO1 循环左移指令、SFTR 位右移指令9.指令ADDD1OD20D30的含义是D1o加上D20是和传送到D30中二、单项选择题（每题2分，共10分）1P1C的输出方式为晶闸管型时，它适用于（B）负载。
A、感性B、交流C、直流D、交直流2.M8013是归类于（C）A、普通继电器B、计数器C、特殊辅助继电器D、高速计数器三、判断题（要给出正确和错误的标志符号，如“或"X"，答案填在题干后面的括号内，每小题1分，共5分）1变频器的接地必须与动力设备的接地点分开，不能共地。
（J）2.加速时间是指工作频率从OHZ上升至最大频率所需要的时间。
（×）3.基本参数是变频器根据选用的功能而需要预置的参数。
（X）4.在采用外控方式时，应接通变频器的电源后，再接通控制电路来控制电动机的起、停。
（J）5.FX2N的步进专用指令ST1指步进开始；而RET代表步进结束。
（√）四、简答题（6分+5分+5分+8分，共24分）1简述P1C程序设计的步骤是什么？（6分）答：P1C程序设计的步骤为：（1）分析了解被控对象的工艺条件和控制要求，明确控制任务；（2）选择P1C的类型；（3）分配I/O点数；（4）设计控制系统梯形图；（5）将梯形图转换成指令语句；（6）输入调试程序；（7）固化程序2 .什么是PWM 技术？（5分）答：（I ）PWM 脉宽调制技术，是对逆变电路开关器件的通断进行控制，使输出端得到一系列脉幅值相等而宽度不等的脉冲，用这些脉冲来代替正弦波或所需要的波形。
大学plc期末考试试题和答案
大学plc期末考试试题和答案**大学PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑控制板答案：A2. PLC中，I/O模块的作用是（）。
A. 存储数据B. 执行逻辑运算C. 输入输出信号处理D. 电源管理答案：C3. 以下哪个不是PLC的编程语言（）。
A. 梯形图B. 指令列表C. 功能块图D. 汇编语言答案：D4. PLC的扫描周期主要受哪个因素的影响（）。
A. 程序复杂度B. I/O模块数量C. 电源电压D. 存储器大小答案：A5. PLC中，用于实现定时功能的指令是（）。
A. LDB. ANDC. TOND. OR答案：C6. PLC的输出接口类型中，晶体管输出适用于（）。
A. 交流负载B. 直流负载C. 感性负载D. 容性负载答案：B7. PLC的输入接口类型中，光电耦合器的主要作用是（）。
A. 信号放大B. 信号隔离C. 信号滤波D. 信号转换答案：B8. PLC的存储器中，只读存储器（ROM）通常用于存储（）。
A. 用户程序B. 系统程序C. 临时数据D. 配置参数答案：B9. PLC的通信接口中，RS-232C通常用于（）。
A. 长距离通信B. 短距离通信C. 无线通信D. 局域网通信答案：B10. PLC的故障诊断中，如果输入信号正常但对应的输出没有动作，可能的原因是（）。
A. 输入模块损坏B. 输出模块损坏C. 程序逻辑错误D. 电源模块损坏答案：C二、填空题（每题2分，共20分）1. PLC的英文全称是________，中文全称是________。
答案：Programmable Logic Controller，可编程逻辑控制器2. PLC的三个基本组成部分包括________、________和________。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器3. 在PLC的梯形图中，常开接点用________表示，常闭接点用________表示。
河南科技学院2012-2013第二学期PLC期末试题B卷参考答案
控制M1
Y1
控制继电器2
控制M2
Y2
控制继电器3
控制M3
某工件加工PLC控制的梯形图
。
一1-×，3、√，4、×，5、√，6、×，7、√，8、×，9、√，10、×。
三1、答案要点
主要有I/O点数；存储器容量；扫描速度；指令条数；内部继电器和寄存器；
编程语言和编程手段；高级模块，(10分)
2、
3、略
四
答案要求
（1）给出I/O点分配表，且正确，5分
（2）定时器梯形图正确，且参数正确5分
（3）有3路输出，且梯形图正确；10分
(4)1）缺少I/O点分配表标题，扣3分
2）缺少梯形图标题，扣3分
3）关键符号或字符错误，扣2分
三台电动机顺序启动与逆序停止的PLC控制的I/O点分配表
PLC点名称
连接的外部设备
功能说明
X0
蓝按钮
启动命令
X1
红按钮
停止命令
Y0
plc期末考试试题和答案答题
plc期末考试试题和答案答题**PLC期末考试试题和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑单元D. 可编程逻辑处理器答案：A2. PLC的工作原理是基于（）。
A. 顺序控制B. 并行控制C. 分布式控制D. 网络控制答案：A3. PLC中，I/O模块的作用是（）。
A. 存储数据B. 执行逻辑运算C. 与外部设备进行数据交换D. 显示信息答案：C4. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C5. PLC的输出模块通常用于控制（）。
A. 传感器B. 显示器C. 执行器D. 数据存储器答案：C6. PLC的扫描周期是指（）。
A. PLC完成一次扫描的时间B. PLC完成一次输入扫描的时间C. PLC完成一次输出扫描的时间D. PLC完成一次程序执行的时间答案：A7. PLC的编程语言中，梯形图属于（）。
A. 顺序功能图B. 功能块图C. 指令列表D. 图形编程语言答案：D8. PLC的存储器中，RAM是（）。
A. 只读存储器B. 随机存取存储器C. 可编程只读存储器D. 可擦写存储器答案：B9. PLC的通信接口中，RS-232C是（）。
A. 串行通信接口B. 并行通信接口C. 以太网通信接口D. 无线通信接口答案：A10. PLC的故障诊断中，LED指示灯通常用于指示（）。
A. 电源状态B. 程序运行状态C. 输入/输出状态D. 通信状态答案：A二、填空题（每题2分，共20分）1. PLC的三个主要组成部分是_______、_______和_______。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器2. PLC的输入/输出模块通常包括_______、_______和_______。
答案：数字输入模块、数字输出模块、模拟输入/输出模块3. PLC的编程软件通常提供_______、_______和_______等编程语言。
电气控制与plc应用技术期末试题及答案
电气控制与plc应用技术期末试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算器D. 可编程逻辑电路答案：A2. 下列哪个不是PLC的特点？（）A. 高可靠性B. 高灵活性C. 高成本D. 易于编程答案：C3. PLC的输入/输出接口通常采用（）。
A. 继电器B. 晶体管C. 集成电路D. 光耦答案：B4. 在PLC中，用于实现顺序控制的编程方法是（）。
A. 梯形图B. 语句表C. 功能块图D. 结构化文本答案：A5. PLC的扫描周期主要受（）的影响。
A. 程序复杂度B. 外部负载C. 电源电压D. 内部存储器大小答案：A6. PLC的输出接口通常采用（）。
A. 开关量输出B. 模拟量输出C. 脉冲输出D. 以上都是答案：D7. 在PLC中，用于实现定时控制的软元件是（）。
A. 计数器B. 定时器C. 累加器D. 寄存器答案：B8. PLC的编程语言不包括（）。
A. 梯形图B. 汇编语言C. 功能块图D. 结构化文本答案：B9. PLC的输入接口主要用于接收（）。
A. 模拟信号B. 脉冲信号C. 开关信号D. 以上都是答案：D10. PLC的输出接口主要用于控制（）。
A. 传感器B. 显示器C. 执行器D. 以上都是答案：C二、多项选择题（每题3分，共15分）1. PLC的编程语言包括（）。
A. 梯形图B. 布尔逻辑C. 功能块图D. 结构化文本答案：ACD2. PLC在工业自动化中的应用包括（）。
A. 包装机械B. 交通信号控制C. 家庭照明D. 机器人控制答案：ABD3. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 继电器D. 显示器答案：AB4. PLC的输出设备可以是（）。
A. 继电器B. 指示灯C. 电机D. 显示器答案：ABC5. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 故障诊断D. 数据监控答案：ABCD三、判断题（每题2分，共10分）1. PLC的输出接口可以直接驱动大功率电机。
PLC期末考试试题和答案
PLC期末考试试题和答案一１、由于电弧的存在，将导致（A）A电路分断时间加长2、熔断器的额定电流与熔体的额定电流（B）B不是一回事3、甲乙两个接触器，欲实现互锁控制，则应（C）C在两接触器的线圈电路中互串对方的动断触点4、断电延时型时间继电器它的延时动合触点为（D）D瞬时断开延时闭合的动合触点5、电压继电器与电流继电器的线圈相比，具有的特点是（B）B电压继电器的线圈匝数多，导线细，电阻大6、同一电器的各个部件在图中可以不画在一起的图是（A）A电气原理图B电器布置图C电气按装接线图D电气系统图7、下列电器中不能实现短路保护的是（B）A熔断器B热继电器C过电流继电器D空气开关8、在延时精度要求不高，电源电压波动较大的场合应选用（A）A氛围阻尼式时间继电器B晶体管式时间继电器C电动式时间继电器D上述三种都不合适9、CJ20－160型交流接触器在380V时的额定电流是（A）A160AB20AC100AD80A10、按钮，路程开关，全能转换开关按用途或控制工具分属于下列哪一类（C）A低压保护电器B低压控制电器C低压主令电器D低压执行电器1、判断交换或直流打仗器的根据是：（B）A、线圈电流的性质B、主触点电流的性质2、用于使自动空气开关远距离断开电路的是：（C）C、分励脱扣器D、自由脱扣器3、电磁机构中，吸引线圈的作用是：（A）A、将电能转化成磁场能量4、熔断器作为短路保护的电器，它是（B）于被保护电路中的。
A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的交换打仗器线圈误接入380V的交换电源上会产生的问题是：（C）C、销毁线圈D、销毁触点6、下述对PLC存储器描述错误的是：（A）A、存放输入信号B、存放用户程序C、存放数据D、存放系统程序7、分析电气原理图的基本原则是：（C）C、先分析主电路、后分析辅佐电路D、先分析辅佐电路、后分析主电路8、自动空气开关的电气符号是：（B）A、SBB、QFC、FRD、FU9、下列对PLC软继电器的描述，正确的是：（A）A、有无数对常开和常闭触点供编程时利用10、ST指令的作用是：（A）A、用于单个常开触点与母线连接１．低压电器标准规定，低压电器通常是指工作在交流电压小于( A )，直流电压小于(B )的电路中起通断、保护、控制或调节作用的电器设备。
《电气控制与PLC》期末试卷 B卷及答案
适用专业：（每小题2分，正确打“√”，错误打“×”）1.PLC的继电器型输出方式只能控制交流负载。
（）2.PLC的输出模块分为继电器输出、晶体管输出和双向可控硅输出三种形式。
（）3.当IL的条件为OFF时，IL/ILC之间各继电器均复位。
（）4.当发生掉电故障时，计数器当前值存入内存，计数器不复位。
（）5.PLC能完成逻辑控制、顺序控制、定时、计数和算术运算等功能。
（）6.I/O继电器在没有与外部设备连接时，均可作为中间继电器。
（）7.SET和RSET指令之间不能插入其它指令。
（）8.几个动断串联或动合并联触点可合并后与PLC相连，只占用一个输入点。
（）9.PLC可以取代继电器完成逻辑控制等功能。
（）10.梯形图中，每一个逻辑行的右母线可以省略不画。
（）二、单项选择题（共20分，每小题2分）1.PLC是一种工业用计算机，因而它必须有很强的能力。
A.计算；B.抗干扰；C.数据管理；D.负荷。
2.在使用PLC时，具有特殊功能的专用继电器可用符号表示。
A.IR；B.HR；C.SR；D.AR。
3.PLC的普通计数器在计数输入端有信号时复位。
A.高电平；B.低电平；C.上升沿；D.下降沿。
4.CPM1A中，等于标志专用继电器符号为。
A.25504；B.25505；C.25506；D.25507。
5.当IL的条件为OFF时，IL/ILC指令之间各继电器状态。
A.与没有IL/ILC指令一样；B.均复位；T、HR、SFT保持当前值；D.均保持当前值。
6.控制计数器CNT的指令程序必须依照顺序输入到CPU中。
A.计数输入、复位输入、计数器线圈；B.复位输入、计数输入、计数器线圈；C.计数器线圈、计数输入、复位输入；D.计数输入、计数器线圈、复位输入。
7.OR-LD指令用来处理。
A.串联触点；B.并联触点；C.串联电路块；D.并联电路块。
8.当复位端有时，SFT复位。
A.高电平；B.低电平；C.上升沿；D.下降沿。
plc期末复习题及答案
plc期末复习题及答案一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑单元答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环控制C. 并行控制D. 事件控制答案：B3. PLC的输入设备通常包括（）。
A. 按钮和传感器B. 开关和继电器C. 显示器和打印机D. 电机和驱动器答案：A4. PLC的输出设备通常包括（）。
A. 指示灯和蜂鸣器B. 显示器和打印机C. 传感器和按钮D. 开关和继电器答案：A5. PLC的编程语言中，梯形图属于（）。
A. 文本编程语言B. 图形编程语言C. 机器语言D. 汇编语言答案：B6. PLC的扫描周期包括（）。
A. 输入扫描、程序执行、输出刷新B. 输入扫描、程序执行、输出处理C. 输入处理、程序执行、输出扫描D. 输入处理、程序执行、输出刷新答案：A7. PLC的存储器中，用户程序存储在（）。
A. 只读存储器B. 随机存取存储器C. 可编程非易失性存储器D. 可擦写可编程只读存储器答案：C8. PLC的通信接口通常支持（）。
A. 以太网B. 串行通信C. 无线通信D. 所有以上选项答案：D9. PLC的故障诊断功能包括（）。
A. 错误代码显示B. 程序跟踪C. 状态指示D. 所有以上选项答案：D10. PLC的扩展模块包括（）。
A. 输入/输出模块B. 通信模块C. 特殊功能模块D. 所有以上选项答案：D二、填空题（每题2分，共20分）1. PLC的输入/输出（I/O）模块是用于连接PLC与外部______和执行器的接口。
答案：传感器2. PLC的扫描周期从______开始，经过程序执行，最后进行输出刷新。
答案：输入扫描3. 在PLC的梯形图中，常闭触点通常用______表示。
答案：一个带有斜杠的圆圈4. PLC的程序存储器可以存储用户编写的______。
答案：控制程序5. PLC的输出刷新阶段，PLC会将程序执行的结果输出到______。
plc期末试题及答案
plc期末试题及答案一、选择题（每题4分，共20分）1. PLC的全称是（）。
A. Power Line CommunicationB. Programmable Logic ControllerC. Personal Learning CenterD. Public Limited Company答案：B2. 在PLC中，I/O模块的作用是（）。
A. 存储数据B. 处理数据C. 接收和输出信号D. 显示数据答案：C3. PLC的扫描周期包括（）。
A. 程序执行时间B. 程序编写时间C. 程序测试时间D. 程序调试时间答案：A4. 下列哪个不是PLC的输入设备？（）A. 按钮B. 传感器C. 继电器D. 显示器答案：D5. PLC的程序设计语言主要有（）。
A. 梯形图B. 功能块图C. 结构化文本D. 所有以上答案：D二、填空题（每题3分，共15分）1. PLC的输出模块通常由______和______组成。
答案：输出继电器，输出晶体管2. PLC的程序设计通常采用______方式进行。
答案：模块化3. PLC的输入/输出地址通常由______和______组成。
答案：模块号，点号4. PLC的存储器分为______和______。
答案：RAM，ROM5. PLC的扫描周期主要由______和______组成。
答案：输入处理，输出处理三、简答题（每题10分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理是：首先，PLC的CPU读取输入模块的状态，并将这些状态存储在输入寄存器中。
接着，CPU执行用户编写的程序，根据程序逻辑处理输入寄存器中的数据，并更新输出寄存器。
最后，输出寄存器的状态被发送到输出模块，控制外部设备。
2. PLC在工业自动化中有哪些应用？答案：PLC在工业自动化中的应用包括：生产线控制、物料搬运系统、包装机械、机器人控制、环境监控系统、能源管理系统等。
四、编程题（每题15分，共30分）1. 编写一个PLC程序，实现当按钮S1被按下时，启动电机M1；当按钮S2被按下时，停止电机M1。
plc期末考试题目及答案详解
plc期末考试题目及答案详解一、选择题（每题2分，共20分）1. PLC的全称是什么？A. 可编程逻辑控制器B. 功率线通信C. 个人局域网络D. 公共语言计算机答案：A2. PLC的工作原理是基于什么？A. 继电器逻辑B. 微处理器C. 模拟电路D. 机械传动答案：A3. PLC的输入/输出模块不包括以下哪一项？A. 模拟输入模块B. 数字输入模块C. 通信模块D. 存储模块答案：D4. PLC的扫描周期主要由哪两个阶段组成？A. 程序执行和输入处理B. 程序执行和输出处理C. 输入处理和输出处理D. 输入采样和输出刷新答案：B5. PLC的编程语言不包括以下哪一项？A. 梯形图B. 功能块图C. 顺序功能图D. 汇编语言答案：D6. PLC的存储器中，哪一部分用于存储程序？A. RAMB. EPROMC. EEPROMD. ROM答案：B7. PLC的输出模块中，继电器输出型和晶体管输出型的主要区别是什么？A. 响应速度B. 负载能力C. 隔离方式D. 电源电压答案：B8. PLC与计算机通信时，常用的通信接口不包括以下哪一项？A. RS-232B. RS-485C. USBD. VGA答案：D9. PLC的扫描周期中，哪个阶段是CPU执行用户程序的阶段？A. 输入采样B. 程序执行C. 输出刷新D. 等待阶段答案：B10. PLC的程序下载到CPU中后，需要执行哪个操作才能使程序生效？A. 编译B. 烧录C. 上传D. 下载答案：A二、填空题（每题2分，共20分）1. PLC的输入信号通常通过________模块接入。
答案：数字输入2. PLC的输出信号通常通过________模块输出。
答案：数字输出3. PLC的________模块用于扩展PLC的通信功能。
答案：通信4. PLC的________存储器用于存储用户程序。
答案：非易失性5. PLC的________模块可以用于模拟信号的输入。
plc技术期末考试题及答案
plc技术期末考试题及答案一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的工作原理基于（）。
A. 顺序控制B. 循环扫描C. 事件驱动D. 并行处理答案：B3. 在PLC中，用于存储程序的存储器是（）。
A. RAMB. ROMC. EPROMD. EEPROM答案：B4. PLC的输入/输出模块通常采用（）接口。
A. 并行接口B. 串行接口C. USB接口D. 以太网接口答案：B5. PLC的编程语言不包括（）。
A. 梯形图B. 指令列表C. 功能块图D. 自然语言答案：D6. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 硬件性能C. 外部干扰D. 电源电压答案：A7. PLC的输出模块通常采用（）类型。
A. 开关量B. 模拟量C. 脉冲量D. 频率量答案：A8. PLC的通信协议不包括（）。
A. ModbusB. ProfibusC. Ethernet/IPD. USB答案：D9. PLC的故障诊断通常通过（）进行。
A. 软件工具B. 硬件工具C. 人工检查D. 网络监控答案：A10. PLC的扩展模块通常包括（）。
A. 输入/输出模块B. 通信模块C. 电源模块D. 所有选项答案：D二、多项选择题（每题3分，共15分）1. PLC的主要应用领域包括（）。
A. 工业自动化B. 楼宇自动化C. 交通运输D. 家庭自动化答案：ABC2. PLC的输入设备可以是（）。
A. 按钮B. 传感器C. 编码器D. 显示器答案：ABC3. PLC的输出设备可以是（）。
A. 继电器B. 接触器C. 指示灯D. 显示器答案：ABC4. PLC的编程软件通常具备的功能包括（）。
A. 程序编辑B. 程序下载C. 程序模拟D. 故障诊断答案：ABCD5. PLC的通信方式可以是（）。
A. 点对点B. 总线型C. 星型D. 环形答案：ABC三、判断题（每题2分，共10分）1. PLC的扫描周期是固定的。
plc期末考试和答案
plc期末考试和答案# PLC期末考试和答案## 一、选择题1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路**答案：A**2. PLC的工作原理基于（）。
A. 顺序控制B. 循环扫描C. 事件驱动D. 并行处理**答案：B**3. 下列哪个不是PLC的输入/输出模块（）。
A. 模拟输入模块B. 模拟输出模块C. 通信模块D. 电源模块**答案：D**4. PLC中的“扫描周期”是指（）。
A. PLC从开始到结束一个扫描周期的时间B. PLC从输入到输出一个扫描周期的时间C. PLC从开始到结束一个程序执行周期的时间D. PLC从输入到输出一个程序执行周期的时间**答案：C**5. PLC中用于存储程序的存储器是（）。
A. RAMB. EPROMC. EEPROMD. ROM**答案：C**## 二、填空题1. PLC的编程语言包括梯形图、_______、布尔代数和_______。
**答案：顺序功能图、功能块图**2. PLC的三个基本组成部分是_______、_______和_______。
**答案：中央处理单元（CPU）、输入/输出模块、存储器**3. PLC的输入/输出模块中，DI代表_______输入，DO代表_______输出。
**答案：数字、数字**4. PLC的扫描周期包括_______扫描和_______扫描。
**答案：用户程序、系统**5. PLC的通信接口可以支持多种协议，如_______、_______和Modbus等。
**答案：Profibus、EtherNet/IP**## 三、简答题1. 简述PLC的工作原理。
**答案：**PLC的工作原理基于循环扫描，每次扫描包括输入采样、程序执行和输出刷新三个阶段。
在输入采样阶段，PLC读取所有输入设备的状态；在程序执行阶段，PLC根据输入状态和程序逻辑计算输出状态；在输出刷新阶段，PLC更新所有输出设备的状态。
plc期末考试题目及答案详解
plc期末考试题目及答案详解PLC期末考试题目及答案详解一、选择题（每题2分，共20分）1. PLC的全称是：A. Programmable Logic ControllerB. Personal Learning CenterC. Public Library of ChinaD. Power Line Communication答案：A2. PLC的编程语言不包括：A. 梯形图B. 指令列表C. 顺序功能图D. 汇编语言答案：D3. 下列哪个不是PLC的特点：A. 高可靠性B. 易编程性C. 灵活性差D. 实时性好答案：C4. PLC的输入/输出接口通常不包括：A. 模拟输入B. 数字输入C. 继电器输出D. 无线传输答案：D5. PLC的扫描周期主要由以下哪个阶段决定：A. 程序编写时间B. 程序执行时间C. 程序下载时间D. 程序调试时间答案：B...20. PLC在工业自动化中的主要作用是：A. 数据存储B. 过程控制C. 网络通信D. 人机交互答案：B二、填空题（每空1分，共10分）1. PLC的输入设备通常包括________、________等。
答案：按钮；传感器2. PLC的输出设备通常包括________、________等。
答案：继电器；指示灯3. PLC的编程软件一般包括________、________等。
答案：编程环境；仿真环境4. PLC的工作原理基于________原理。
答案：继电器控制5. PLC的程序存储在________中。
答案：RAM或ROM...三、简答题（每题10分，共20分）1. 简述PLC的工作原理。
答案：PLC的工作原理基于继电器控制原理，通过输入设备接收信号，经过CPU处理后，通过输出设备控制外部设备。
PLC采用循环扫描的方式工作，包括输入扫描、程序执行和输出刷新三个阶段。
2. 描述PLC在工业自动化中的应用场景。
答案：PLC在工业自动化中应用广泛，如生产线的自动控制、机械手的协调动作、物料搬运系统的调度等。
plc大学期末考试试卷和答案
plc大学期末考试试卷和答案**PLC大学期末考试试卷和答案**一、选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程线性控制器C. 可编程逻辑计算机D. 可编程逻辑电路答案：A2. PLC的扫描周期包括（）。
A. 输入采样、程序执行、输出刷新B. 输入采样、程序执行、输出处理C. 输入处理、程序执行、输出刷新D. 输入采样、程序处理、输出刷新答案：A3. PLC的输入/输出接口电路中，光电耦合器的主要作用是（）。
A. 隔离B. 放大C. 转换D. 滤波答案：A4. PLC的程序存储器中存储的是（）。
A. 程序代码B. 数据C. 系统软件D. 硬件配置信息答案：A5. 在PLC的编程语言中，梯形图的主要特点是（）。
A. 易于理解B. 易于编程C. 易于调试D. 所有选项答案：D6. PLC的输出接口电路中，晶体管输出的主要特点是（）。
A. 低电平输出B. 高电平输出C. 只能驱动直流负载D. 只能驱动交流负载答案：A7. PLC的输入接口电路中，如果输入信号是交流信号，则需要（）。
A. 直接接入B. 通过继电器转换C. 通过整流电路转换D. 通过隔离电路转换答案：C8. PLC的程序执行过程中，如果遇到定时器指令，PLC会（）。
A. 立即执行B. 跳过执行C. 延迟执行D. 随机执行答案：C9. PLC的网络通信中，Profibus是一种（）。
A. 现场总线B. 以太网C. 串行通信D. 无线通信答案：A10. PLC的程序中，如果使用“AND”指令，那么输出结果为“1”的条件是（）。
A. 所有输入都为“1”B. 至少一个输入为“0”C. 所有输入都为“0”D. 至少一个输入为“1”答案：A二、填空题（每题2分，共20分）1. PLC的英文全称是__________，中文全称是__________。
答案：Programmable Logic Controller，可编程逻辑控制器2. PLC的三个主要组成部分是__________、__________和__________。
11-12西门子PLC试卷B(带答案)-(Clear)
南阳理工学院电子与电气工程系2011—2012学年第一学期期末考试卷 课程名称 可编程序控制器 试卷编号 B 考试方式 闭卷 满分分值 100分一、填空题（共20分，每空1分）。
1、S7-300PLC 最多可带 3 个扩展机架，每个机架最多只能安装 8 个信号模块、功能模块或通信处理模块。
2、电源模块总是在中央机架的1 号槽，CPU 模块只能在中央机架的2号槽，接口模块只能在3号槽。
3、S7-300的0号机架4号槽的DI 模板缺省起始通道地址为 I0.0 ，AI 模板，7号槽起始通道地址为 PIW304 。
4、INT 数据类型的长度为 2 个字节，REAL 数据类型的长度为 4 个字节。
5、MW0是位存储器中的第1个字，MW4是位存储器中的第3个字。
MB103 是MD100中最低的8位所对应的字节。
6、从结构形式上PLC 可分为 整体式 和模块式 两大类。
7、RLO 是Result of Logic Operation 的简称。
S5T#10S 和T#10S 用于梯形图的是S5T#10S 。
8、PLC 的一个扫描周期分为三个阶段。
9、AO 模块的功能是将数字量转换为 模拟量；AO 模块可输出电压、类型的模拟量信号。
二、选择题（共10分，每题2分）。
（ A ）10、硬件组态中，CPU 必须放置在____________机架。
A 、UR0 B 、UR1 C 、UR2 D 、UR3（ B ）11、PLC 硬件的6号槽中组态了一块16通道 DC24v DI 模块，该槽占据输入___字节。
A 、1B 、2C 、3D 、4（ B ）12、PLC 开关量输出接口中 型输出接口可用于驱动交流或直流负载。
A 、接触器B 、继电器C 、双向晶闸管D 、晶体管（ D ）13、通过给S7-300的CPU 扩展MMC 后，扩展了下面______。
A 、保持存储器 B 、工作存储器 C 、系统存储器 D 、装载存储器 （ D ）14、S7-300/400 PLC 在启动时要调用的组织块是______。
PLC技术期末试卷B(答案)
一、填充题：（每空1分，总26分）1、可编程逻辑控制器简称：PLC 。
2、313C型CPU属于 300 （200、300、400、500）系列的CPU。
3、“c#12”表示计数器的计数值是：十进制的十二。
4、S7-300PLC的状态字里的RLO位是逻辑操作结果位的意思。
5、西门子PLC的CPU从总体上可大概分为 200 、 300 、 400 三个系列。
7、构成一个简单的PLC控制单元，一般至少由电源、 CPU 、 I/O 三种模块构成。
8、在对PLC进行编程之前，先要对硬件进行组态，然后还要下载。
9、在没有硬件的条件下，可以通过仿真方法进行程序调试。
10、OB1是程序循环组织块，OB100是初始化组织块。
11、PLC的接口模块总是位于机架的3号槽，CPU则在2号槽，而每个机架上不能超过8个信号模块。
12、PLC是以循环扫描方式执行程序。
13、MD20是由 MW20 、 MW21 两个字构成，最高位是M20.7,最低位是M23.0。
14、STEP7标准软件支持的编程语言有：LAD——梯形图编程法、STL——语句表、FBD——功能块。
二、判断正误，正确的打“√”,错的打“×”（11分）（×） 1、PLC只能够处理数字量，不能处理模拟量。
（×） 2、对S7-300而言，CPU能够控制自己自带的I/O模块，但是不能够控制其它CPU带的I/O模块。
（√） 3、OB35是定时中断组织块，可以被设定为定时执行。
（√） 4、S7-300系列PLC的程序总是以组织块的形式进行编写与保存。
（×） 5、S7-300程序能够仿真实现，它自带的仿真软件可以仿真所有PLC功能。
（×） 6、一个S7-300的中央控制器（CPU）最多可以带2个I/O模块与之相连。
（×） 7、S7-300系列CPU都提供MPI、PROFIBUS-DP两种通讯接口。
（×） 8、指令——（SE）与（SP）的主要区别是前者是脉冲定时输出，而后者定时输出带锁存。
plc期末试题及答案
plc期末试题及答案# PLC期末试题及答案一、选择题（每题2分，共20分）1. PLC的全称是：A. Personal Learning CenterB. Programmable Logic ControllerC. Power Line CommunicationD. Personal Learning Computer答案：B2. 下列哪个不是PLC的基本组成部分？A. 中央处理单元（CPU）B. 输入/输出模块（I/O）C. 存储器D. 显示器答案：D3. PLC的编程语言不包括以下哪种？A. 梯形图（Ladder Diagram）B. 指令列表（Instruction List）C. 顺序功能图（Sequential Function Chart）D. 汇编语言答案：D4. PLC的扫描周期包括以下哪些步骤？A. 输入采样B. 用户程序执行C. 输出刷新D. 所有以上答案：D5. PLC的输入/输出接口类型不包括：A. 继电器B. 晶体管C. 可控硅D. 以上都是答案：D6. PLC的工作原理基于：A. 微处理器B. 继电器逻辑C. 模拟信号处理D. 以上都是答案：B7. 下列哪个不是PLC的编程环境？A. 编程软件B. 硬件编程器C. 网络编程D. 以上都是答案：C8. PLC的扩展模块不包括：A. 模拟输入模块B. 模拟输出模块C. 数字输入模块D. 通信模块答案：C9. PLC的输出类型不包括：A. 继电器输出B. 晶体管输出C. 可控硅输出D. 脉冲输出答案：D10. PLC的编程方法不包括：A. 手动编程B. 自动编程C. 梯形图编程D. 指令列表编程答案：B二、判断题（每题1分，共10分）1. PLC是专为工业环境设计的电子设备。
（正确）2. PLC的程序可以在断电后丢失。
（错误）3. PLC的输入/输出模块可以互换使用。
（错误）4. PLC的编程语言包括高级语言如C语言。
plc期末考试试题和答案文库
plc期末考试试题和答案文库**PLC期末考试试题和答案**一、单项选择题（每题2分，共20分）1. PLC的全称是（）。
A. 可编程逻辑控制器B. 可编程逻辑计算机C. 可编程逻辑电路D. 可编程逻辑设备答案：A2. PLC中，I/O模块的作用是（）。
A. 存储数据B. 处理数据C. 输入输出控制D. 通信控制答案：C3. 在PLC程序中，通常使用（）来实现顺序控制。
A. 计数器B. 定时器C. 移位寄存器D. 顺序功能图答案：D4. PLC的扫描周期主要受（）影响。
A. 程序复杂度B. 硬件性能C. 外部负载D. 电源电压答案：A5. 下列哪个不是PLC的输入设备（）。
A. 按钮B. 传感器C. 显示器D. 继电器答案：C6. PLC中，（）用于存储程序和数据。
A. RAMB. ROMC. EPROMD. EEPROM答案：B7. PLC的输出设备通常包括（）。
A. 指示灯B. 显示器C. 打印机D. 以上都是答案：D8. PLC的通信接口不包括（）。
A. 以太网接口B. RS-232接口C. USB接口D. 电源接口答案：D9. PLC的编程语言不包括（）。
A. 梯形图B. 功能块图C. 指令列表D. 汇编语言答案：D10. PLC的工作原理基于（）。
A. 存储程序控制B. 顺序控制C. 并行控制D. 事件驱动控制答案：A二、填空题（每题2分，共20分）1. PLC的三个基本组成部分包括_______、_______和_______。
答案：中央处理单元（CPU）、输入/输出（I/O）模块、存储器2. PLC的输入/输出模块中，_______模块用于接收外部信号，_______模块用于控制外部设备。
答案：输入、输出3. PLC的扫描周期包括_______、_______和_______三个阶段。
答案：输入采样、程序执行、输出刷新4. PLC的存储器中，_______用于存储用户程序，_______用于存储系统程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华南农业大学珠江学院期末考试试卷2012--2013学年度下学期考试科目：电气可编程控制
考试年级：__2010__级考试类型：（开卷）B卷考试时间：120 分钟学号姓名年级专业
一、填空题（本大题共10小题，20空，每空1分，共20分）
1.低压电器是指额定电压等级在交流1200V、直流1500V以下的电器。
一般按基本用
途分可分为配电电器和控制电器。
2.热继电器是利用电流的热效应原理来工作的保护电器，它在电路中主要用作三相异
步电动机的过载保护。
3.PLC是通过一种周期扫描工作方式来完成控制的，每个周期包括输入采样阶段、
程序处理阶段及输出刷新结果阶段三个阶段。
4.可编程控制器的输出有三种形式，分别是继电器输出，双向晶闸管输出及
晶体管输出。
5.在FX2N型PLC中，有一32位加/减计数器C210，欲使其工作在减计数模式，则需
将对应的特殊辅助继电器M8210 置1即可。
6.当PLC的扫描周期大于监视定时器规定的时间时，PLC将停止工作，为避免此种情
况发生，可在程序适当位置插入WDT 指令，对监视定时器刷新，或修改特殊数据寄存器D8000 的值，使其大于PLC扫描周期。
7.已知一定时器T234，欲使其在10S后动作，则该定时器的设定值应为K1000 。
8.FX2N-48MR型号PLC中48、M、R的意义分别是：输入输出共48点、基本单元、
继电器输出型。
9.定时器的线圈上电时开始计时，定时时间到达设定值时其常开触点闭合，一般
的定时器都是通电延时型定时器。
10.功能指令助记符前标记（D）符号，表示该指令是32 位指令，功能指令助记符
后标记（P）符号，表示该指令是脉冲执行型指令。
二、判断题（本大题共10小题，每小题1分，共10分）
判断下列各题正误，正确的在题后括号内打“√”，错误的打“×”。
1.中间继电器实质上是电压继电器的一种，使用时可代替交流接触器。
【×】
2.电动机正反转控制电路为了保证起动和运行的安全性，要采取自锁控制。
【×】
3.反接控制时，当电机转速接近零时，应及时断开电源以防止电机反转。
【√】
4.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机其
转速则是恒定不变的。
【×】
5.END指令不是PLC的停机指令，仅说明程序执行一个扫描周期结束。
【√】
6.在一个状态移图中，转移条件只能用单接点，不可以采用接点组。
【×】
7.PLC的输出线圈可以放在梯形图中的任意位置。
【×】
8.一般情况下，速度继电器有两对常开触点和两对常闭触点，当电动机带动其转子向
某方向运行达到某一转速时，有一对常开触点闭合，常闭触点断开，所以速度继电器可以用于电机的制动控制。
【√】
9.在设计PLC的梯形图时，在每一逻辑行中，并联触点多的支路应放在左边。
【√】
10.在设计状态转移图时，为防止两个相邻状态步转移条件同时接通而造成某些状态步
被跳过，则可以将转移条件改为边沿接点。
【√】
三、选择题（本大题共10小题，每小题1分，共10分）
在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.时间继电器的作用是【 D 】。
A. 短路保护
B. 过电流保护
C. 延时通断主回路
D. 延时通断控制回路
2.三相异步电动机采用能耗制动时，当切断电源时，需采取的措施是【 D 】。
A. 转子回路串入电阻
B. 定子任意两相绕组进行反接
C. 转子绕组进行反接
D. 定子绕组送入直流电
3.欲使接触器KM1动作后接触器KM2才能动作，需要【 C 】。
A. 在KM1的线圈回路中串入KM2的常开触点
B. 在KM1的线圈回路中串入KM2的常闭触点
C. 在KM2的线圈回路中串入KM1的常开触点
D. 在KM2的线圈回路中串入KM1的常闭触点
4.欠电流继电器可用于以下哪种保护【D 】。
A. 短路保护
B. 过载保护
C. 失压保护
D. 失磁保护
5.在三相笼式电动机的正反转控制电路中，将正转接触器的常闭触点串接到反转接触
器线圈电路当中，称为【 B 】。
A. 自锁
B. 电气互锁
C. 机械互锁
D. 限位保护
6.线圈驱动指令OUT不能驱动下面哪个软元件【 A 】。
A. X
B. Y
C. T
D. C
7.表示逻辑块与逻辑块之间串联的指令是【B 】。
A. AND
B. ANB
C. OR
D. ORB
8.为了使输出线圈Y0得电时仅闭合一个扫描周期，则应该使用下列哪条指令【B 】。
A. LDP
B. PLS
C. PLF
D. ORF
9.ANI指令的作用是【C 】。
A. 用于单个常开触点与前面的触点串联连接；
B. 用于单个常闭触点与上面的触点并联连接；
C. 用于单个常闭触点与前面的触点串联连接；
D．用于单个常开触点与上面的触点并联连接。
10. 属于初始化状态器的有【 A 】。
A. S0
B. S10
C. S20
D. S30
得分评卷人
四、综合题（本大题共5小题，每小题6分，共30分）
1. 画出下列指令表所对应的梯形图。
2. 写出下面梯形图所对应的指令表。
答：
3. 分析下图所完成的任务，画出时序图。
答：
4. 设计一个方波电路，使其能够周期性地产生高低电平均为5S的方波。
5. 分析执行下列梯形图后其结果是什么？
答：当X0按下时，执行十进制数200送入数据寄存器D0中，十进制数150送入D2中，通过比较指令CMP进行两数比较，结果送入Y2、Y1、Y0中，由于200大于150，即：D0大于D2，所以Y2、Y1、Y0所对应的值为：0，0，1。
得分评卷人
五、设计题（本大题共3小题，每小题10分，共30分）
1.以下是某机床基本控制电路原理图，若将其改为PLC控制，试画出相应的控制电路输
入输出接线图、梯形图及对应的指令程序（指令当中定时时间5S）。
2.用一个按钮控制一台电机，当按下该按钮时电机正转，当再次按下时，电机停转5
秒，然后开始反转，若第三次按下，则电机直接停转。
试画出PLC接线图和梯形图。
1.已知一个彩灯组由5个灯构成（L5L4L3L2L1），要求按下起动按钮后，相邻的两盏灯
两两同时点亮同时熄灭，每次亮2秒（即：L2L1亮，2秒后L2L1熄灭而L4L3亮，再过2秒L4L3熄灭而L1L5亮，依次循环），当按下停止按钮时，要求所有彩灯立即熄灭。
试画出PLC接线图和梯形图。
