氧化锆陶瓷的制备工艺设计
(完整word版)氧化锆陶瓷的制备工艺
氧化锆陶瓷的制备工艺一氧化锆陶瓷的原料氧化锆工业原料是由含锆矿石提炼出来的。
斜锆石（ZrO2）自然界锆矿石锆英石（ZrO2·SiO2）二氧化锆陶瓷的提炼方法氯化和热分解碱金属氧化物分解法石灰溶解法等离子弧法提炼氧化锆的主要方法沉淀法胶体法水解法喷雾热分解法㈠氯化和热分解法ZrO2∙SiO2+4C+4Cl2→ZrCl4+SiCl4+4CO其中ZrCl4和SiCl4 以分馏法加以分离，在150–180℃下冷凝出ZrCl4然后加水水解形成氧氯化锆，冷却后结晶出氧氯化锆晶体，经焙烧就得到氧化锆。
㈡碱金属氧化物分解法ZrO2∙SiO2+NaOH→Na2ZrO3 +Na2SiO4+H2OZrO 2∙SiO 2+Na 2CO 3→Na 2ZrSiO 3+CO 2 ZrO 2∙SiO 2+Na 2C03→Na 2ZrO 3+Na 2Si03+CO 2①反应后用水溶解，滤去Na 2Si03；②Na 2Zr03→ 水合氢氧化物 → 用硫酸进行钝化 →Zr 5O 8(SO 4)2·x H 20 → 氧化锆粉 ㈢石灰熔融法CaO+ZrO 2·SiO 2→ZrO 2+CaSiO 3 焙烧后用盐酸浸出除去CaSiO3 ㈣等离子弧法锆英石砂（ZrO 2∙SiO 2）㈤沉淀法沉淀法是在羧基氯化锆等水溶性锆盐与稳定剂盐的混合水溶液中加入氨水等碱性类物质，以获得氢氧化物共沉淀的方法。
将共沉淀物干焙烧氨 水 调 整 PH 值用水水解ZrO2SiO2注入高温等离子弧中熔化并离解凝固后SiO 2粘在ZrO 2结晶表面 用液体NaOH 煮沸可除SiO 2ZrO 2 和 硅酸铀 氧化锆洗 涤燥后一般得到的是胶态非晶体，经500—700℃左右焙烧而制成ZrO 2粉末。
㈥胶体法胶体法是合成粉体中各种前驱体在溶胶状态下混合均匀，而后固体从溶胶中析出的方法。
溶胶法① 溶胶—凝胶技术 ② 溶胶—沉淀法金属氧化物或氢氧化物的溶胶 胶体沉淀剂（在锆盐溶液中加有机化合物）凝 胶氧化物㈦水解法①醇盐水解法：将有机溶液中混合着锆和稳定剂的醇盐，进行加水分解的方法。
氧化锆陶瓷的制备
此法的优点是：(1)几乎全为一次粒子,团聚很少；(2) 粒子的大小和形状均一；(3)化学纯度和相结构的单 一性好。缺点是原料制备工艺较为复杂,成本较高。
共沉淀法和水解沉淀法的最后工序都是煅烧,其温度 越高,则粉体的晶粒度越大,团聚程度越高。这是由 于煅烧升温过程当完成了从非晶态转变为晶态的成 核过程以后便开始了晶粒长大阶段,并且晶粒中成晶 结构单元的扩散速度随温度升高而增大,相互靠近的 颗粒容易形成团聚。
粉体。工艺流程图如图3.2所示:
ZrOCl2浓度控制在0.2～0.3mol/l。此法的优 点是操作简便,缺点是反应时间较长(>48小时), 耗能较大,所得粉体也存在团聚现象。
（2）锆醇盐水解沉淀法是利用锆醇盐极易水 解的特性,在适当pH值的水溶液中进行水解得 到Zr(OH)4：
然后经过过滤、干燥、粉碎、煅烧得到ZrO2 粉体。工艺流程图如图3.3所示：
3 水热法
另一种较常见的方法是水热法：在高压釜内， 锆盐（ZrOCl2）和钇盐（Y(NO3)3）溶液加 入适当化学试剂，在高温 (>200℃)、高压 (≈10MPa)下反应直接生成纳米级氧化锆颗粒， 形成钇稳定的氧化锆固溶体。工艺流程图如 图3.4所示:
反应方程式为:
其反应的机理是：溶液中反应前驱物Zr(OH)4、 Y(OH)3在水热条件下达到过饱和状态，从而析出溶 解度更小、更稳定的ZrO2（Y2O3）相，二者溶解 度之差便是反应进行的驱动力。
粉体制备
锆英石的主要成分是ZrSiO4，一般均采用各种火法冶金与湿 化学法相结合的工艺，即先采用火法冶金工艺将ZrSiO4破坏， 然后用湿化学法将锆浸出，其中间产物一般为氯氧化锆或氢 氧化锆，中间产物再经煅烧可制得不同规格、用途的ZrO2产 品，目前国内外采用的加工工艺主要有碱熔法、石灰烧结法、 直接氯化法、等离子体法、电熔法和氟硅酸钠法等。
氧化锆陶瓷生产工艺
氧化锆陶瓷生产工艺目录一、概述 (2)二、氧化锆陶瓷的特征 (2)三、氧化锆陶瓷的应用 (3)四、普通氧化锆陶瓷产品制备工艺 (4)五、氧化锆陶瓷产品注塑件制备工艺 (10)六、氧化锆陶瓷优势 (12)一、概述氧化锆陶瓷呈白色，含杂质时呈黄色或灰色，一般含有HfO2，不易分离。
在常压下纯ZrO2共有三种晶态。
■ 低温型单斜晶（m-ZrO2）■ 中温型四方晶（t-ZrO2）■ 高温型立方晶（c-ZrO2）上述三种晶型存在于不同的温度范围，并存在如下相互转化关系：二、氧化锆陶瓷的特征高熔点氧化锆的熔点为：2715℃，可作为高温耐火材料硬度大、耐磨性好按莫氏硬度：蓝宝石>氧化锆陶瓷>康宁玻璃>铝镁合金>钢化玻璃>聚碳酸酯强度、韧性大氧化锆的强度可达：1500MPa热导率和膨胀系数低在常见陶瓷材料中，其热导率最低（1.6-2.03W/(m.k)）,热膨胀系数与金属接近。
电学性能好氧化锆的介电常数是蓝宝石的3倍，信号更灵敏。
三、氧化锆陶瓷的应用氧化锆陶瓷广泛运用于3C电子、光通讯、智能穿戴、生物医用、珠宝首饰、日常生活、耐火材料等领域。
四、普通氧化锆陶瓷产品制备工艺一般生产制备流程（一）、氧化锆陶瓷粉体的制备微晶陶瓷是一种通过加热玻璃晶化能得到一种含有大量微晶相和少量玻璃相的复合固体材料。
微晶锆系陶瓷简称为微晶锆，具有耐磨、耐腐蚀、高强高韧等性质。
微晶锆陶瓷粉体的质量要求如下：1、粒度分布是正态分布，分级精度要高；2、颗粒形状接近圆形，颗粒强度高，应力均匀；3、分散性要好，无团聚或很少团聚；4、纯度要高有害杂质的含量要尽可能低。
（二）、将氧化锆陶瓷粉体加工成型：目前工艺上主要有下面四种加工成型方法：1、注射成型注射成型是通过在粉体中添加流动助剂，充模得到所需形状胚体。
主要生产外形复杂，尺寸精确或带嵌件的小型精密陶瓷件。
2、模压成型模压成型是将经过造粒、流动性好、粒配合适的粉料，装入磨具内，通过压机的柱塞施加外力使粉料制成一定形状的胚体。
氧化锆粉体生产工艺
氧化锆粉体生产工艺氧化锆（ZrO2）是一种重要的陶瓷材料，具有广泛的应用领域，如电子、光学、医疗和陶瓷制品等。
氧化锆粉体作为制备这些应用材料的基础原料，其生产工艺对最终产品的质量和性能具有重要影响。
本文将介绍氧化锆粉体的生产工艺，包括原料制备、烧结工艺、筛分工艺和粉体表面处理等。
一、原料制备氧化锆粉体的制备首先需要合适的原料，一般选用氧化锆矿石作为主要原料。
原料的选择要考虑矿石的纯度、颗粒大小和化学成分等因素。
矿石经过破碎、磨矿等工艺处理，得到符合要求的矿石颗粒。
二、烧结工艺1. 矿石预处理：将原料矿石送入预处理设备中进行干燥和除杂处理，以提高矿石的可烧结性。
2. 烧结：将经过预处理的矿石放入烧结炉中，通过高温和压力作用下，使矿石颗粒发生烧结反应，形成粉体颗粒。
烧结温度一般为1500℃-1700℃。
三、筛分工艺烧结后得到的粉体颗粒粒径较大，需要经过筛分工艺进行分级处理，以得到所需颗粒大小范围的氧化锆粉体。
筛分过程中，可以通过调整筛网孔径和振动频率等参数，控制粉体颗粒的粒径分布。
四、粉体表面处理为了提高氧化锆粉体的分散性和流动性，需要对其进行表面处理。
常用的表面处理方法包括干法处理和湿法处理。
干法处理包括干法粉体改性和干法润湿剂处理，通过表面吸附或表面反应的方式改善粉体的性能。
湿法处理则是在粉体表面添加润湿剂，提高粉体与溶剂之间的相容性。
氧化锆粉体的生产工艺包括原料制备、烧结工艺、筛分工艺和粉体表面处理等环节。
逐步完成这些工艺可以获得具有所需颗粒大小和性能的氧化锆粉体。
这些粉体可作为制备陶瓷、电子器件和医疗器械等材料的基础原料，广泛应用于众多领域。
通过不断优化工艺参数和技术手段，可以提高氧化锆粉体的质量和性能，满足不同应用领域的需求。
机加工工艺文件和作业指导书的案例在机械制造过程中，机加工工艺文件和作业指导书是非常重要的文件，它们为企业的生产操作提供了具体指导，确保产品能够按照规定的标准和质量要求进行加工。

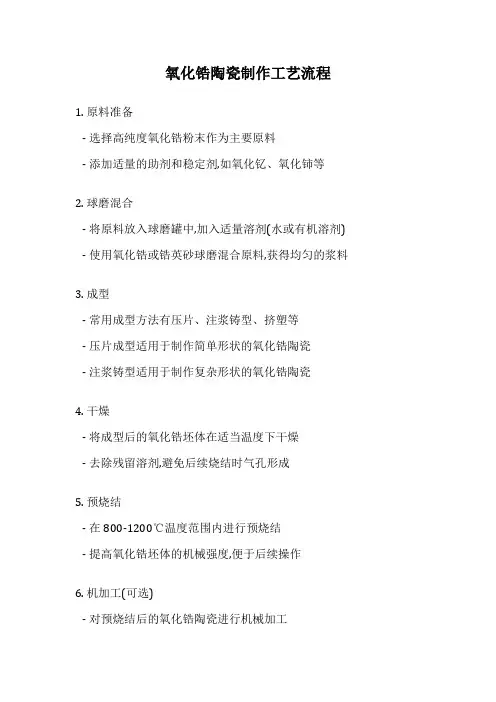

氧化锆陶瓷制作工艺流程
氧化锆陶瓷制作工艺流程
1. 原料准备
- 选择高纯度氧化锆粉末作为主要原料
- 添加适量的助剂和稳定剂,如氧化钇、氧化铈等
2. 球磨混合
- 将原料放入球磨罐中,加入适量溶剂(水或有机溶剂) - 使用氧化锆或锆英砂球磨混合原料,获得均匀的浆料
3. 成型
- 常用成型方法有压片、注浆铸型、挤塑等
- 压片成型适用于制作简单形状的氧化锆陶瓷
- 注浆铸型适用于制作复杂形状的氧化锆陶瓷
4. 干燥
- 将成型后的氧化锆坯体在适当温度下干燥
- 去除残留溶剂,避免后续烧结时气孔形成
5. 预烧结
- 在800-1200℃温度范围内进行预烧结
- 提高氧化锆坯体的机械强度,便于后续操作
6. 机加工(可选)
- 对预烧结后的氧化锆陶瓷进行机械加工
- 获得所需的形状和尺寸
7. 终烧结
- 在1400-1700℃高温下进行终烧结
- 氧化锆陶瓷致密化,获得高强度和耐磨性
8. 检测和后处理
- 检测氧化锆陶瓷的密度、强度、韧性等性能
- 根据需要进行抛光、镶嵌等后处理
以上是氧化锆陶瓷的基本制作工艺流程,实际生产中可能会根据具体产品要求对工艺进行适当调整和优化。

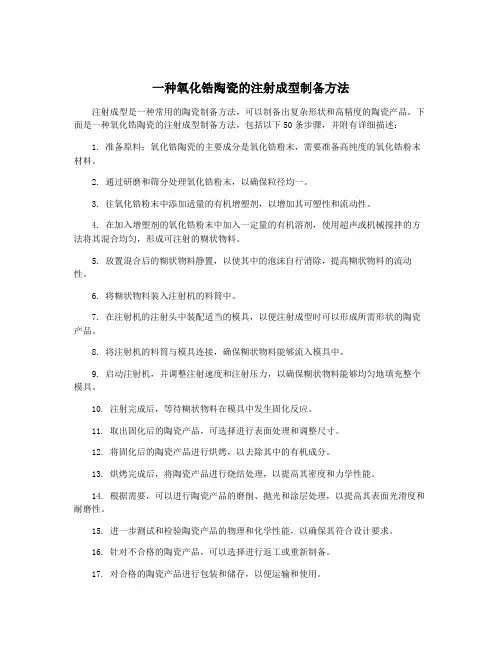

一种氧化锆陶瓷的注射成型制备方法
一种氧化锆陶瓷的注射成型制备方法注射成型是一种常用的陶瓷制备方法，可以制备出复杂形状和高精度的陶瓷产品。
下面是一种氧化锆陶瓷的注射成型制备方法，包括以下50条步骤，并附有详细描述：1. 准备原料：氧化锆陶瓷的主要成分是氧化锆粉末，需要准备高纯度的氧化锆粉末材料。
2. 通过研磨和筛分处理氧化锆粉末，以确保粒径均一。
3. 往氧化锆粉末中添加适量的有机增塑剂，以增加其可塑性和流动性。
4. 在加入增塑剂的氧化锆粉末中加入一定量的有机溶剂，使用超声或机械搅拌的方法将其混合均匀，形成可注射的糊状物料。
5. 放置混合后的糊状物料静置，以使其中的泡沫自行消除，提高糊状物料的流动性。
6. 将糊状物料装入注射机的料筒中。
7. 在注射机的注射头中装配适当的模具，以便注射成型时可以形成所需形状的陶瓷产品。
8. 将注射机的料筒与模具连接，确保糊状物料能够流入模具中。
9. 启动注射机，并调整注射速度和注射压力，以确保糊状物料能够均匀地填充整个模具。
10. 注射完成后，等待糊状物料在模具中发生固化反应。
11. 取出固化后的陶瓷产品，可选择进行表面处理和调整尺寸。
12. 将固化后的陶瓷产品进行烘烤，以去除其中的有机成分。
13. 烘烤完成后，将陶瓷产品进行烧结处理，以提高其密度和力学性能。
14. 根据需要，可以进行陶瓷产品的磨削、抛光和涂层处理，以提高其表面光滑度和耐磨性。
15. 进一步测试和检验陶瓷产品的物理和化学性能，以确保其符合设计要求。
16. 针对不合格的陶瓷产品，可以选择进行返工或重新制备。
17. 对合格的陶瓷产品进行包装和储存，以便运输和使用。
18. 根据需要，可以进行陶瓷产品的装配和组装，以形成成品。
19. 在注射成型过程中，可以添加一定量的增塑剂，以提高糊状物料的可塑性和流动性。
20. 同样，也可以加入适量的抗结团剂，以防止糊状物料在注射成型过程中过度固化和凝胶化。
21. 注射成型的糊状物料常常需要在一定的温度范围内进行处理，以保持其流动性和可塑性。
氧化锆 陶瓷 工艺
氧化锆陶瓷工艺以氧化锆陶瓷工艺为标题，我们将介绍氧化锆陶瓷的制备工艺、特点以及在各个领域的应用。
一、氧化锆陶瓷的制备工艺氧化锆陶瓷是由氧化锆粉末制成的一种陶瓷材料。
制备氧化锆陶瓷的工艺一般包括以下几个步骤：1. 原料准备：选择高纯度的氧化锆粉末作为原料，并按照一定的比例进行混合。
原料的纯度对最终产品的性能有很大影响。
2. 成型：将混合好的氧化锆粉末通过压制、注塑等方式进行成型。
常用的成型方法有干压成型、注塑成型等。
3. 成型件处理：成型后的陶瓷坯体需要进行处理，一般包括烘干、脱模等工艺步骤。
这些步骤可以使陶瓷坯体具有一定的强度和稳定性。
4. 烧结：将处理好的陶瓷坯体放入烧结炉中进行高温烧结。
烧结温度一般在1500℃以上，烧结时间根据陶瓷的要求而定。
烧结后的陶瓷坯体会发生晶格结构的重排和颗粒间的相互结合，从而形成致密的陶瓷材料。
5. 后处理：烧结后的陶瓷坯体还需要进行表面抛光、加工等后处理工艺，使得最终的氧化锆陶瓷具有更好的表面光洁度和精度。
二、氧化锆陶瓷的特点氧化锆陶瓷具有许多优良的特点，使其在各个领域得到广泛应用：1. 高硬度：氧化锆陶瓷具有很高的硬度，接近于莫氏硬度9，比大多数金属和非金属材料更为坚硬。
这使得氧化锆陶瓷在耐磨、耐腐蚀等方面有着优异的性能。
2. 优良的耐热性：氧化锆陶瓷具有较高的熔点和较低的热导率，能够在高温环境下保持稳定的性能。
这使得氧化锆陶瓷在高温工艺、高温装备等领域有着广泛的应用。
3. 优异的绝缘性能：氧化锆陶瓷具有良好的绝缘性能，能够在高电压、高电流等极端条件下保持稳定的绝缘性能。
这使得氧化锆陶瓷在电子器件、绝缘体等领域有着重要的应用价值。
4. 生物相容性好：氧化锆陶瓷具有良好的生物相容性和生物惰性，不易引起过敏反应和组织排斥，因此被广泛应用于人体骨骼修复和人工关节等医疗领域。
三、氧化锆陶瓷的应用氧化锆陶瓷由于其独特的性能，在各个领域都有着广泛的应用：1. 机械工程领域：氧化锆陶瓷由于其高硬度和耐磨性，被广泛应用于机械密封件、轴承、气动阀门等领域，提高设备的使用寿命和性能。
5-氧化锆陶瓷
氧化锆: 坚如钢,白如雪!
个人用品：氧化锆陶瓷耐磨性好，硬度高，可以抛光 且外观美观，因此 可作为手表带、表壳及其他装饰 部件。陶瓷表源于瑞士雷达表，后来国内有优尼克、 潮州三环和北京建材院下属公司等一些企业开始生产。 目前主要生产表带，以黑和白为主，蓝、金和红等其 他颜色也已开发出来，制备工艺以热压铸和干压为主。
切割应用：在特定的切割应用中， Y－TZP占据了一定的市场
份额，特别是对一些韧性和强度要求不是很高的场合， Y－TZP 刀具得到了极大的发展。例如光纤剪刀、切纸刀、民用刀具和 理发推剪等。其中发展比较成功的是京瓷的民用刀具，经过近 十年的发展已经成为一个国际品牌。
阀类应用：这类应用市场范围广泛。最典型的产品是 氧化锆水阀片。氧化锆主要用于制作油田和化工行业 中用的球阀等。国内有深圳南玻等厂商在生产。工艺 路线主要采用等静压工艺。这类产品加工和成品率非 常重要，部件大，成品率对成本影响很大。
光纤连接器用陶瓷：光纤连接器与光纤跳接线是光纤 网路中应用面最广且需求量最大的光无源器件。但是 目前国际上只有美日等发达国家有技术生产氧化锆插 芯和套筒，其毛坯生产技术在国内还是空白。陶瓷插 芯毛坯由于内含一个0.1mm的小孔，且对尺寸同心度 的要求都很高，因此采用传统的陶瓷材料成型方法难 以制备，只有通过注射成型的方法才有可能。
陶瓷轴承：在陶瓷轴承方面，氧化锆陶瓷相对于氮化 硅陶瓷并不是最好，其主要优势是成本较低。可用于 抗腐蚀、避免污染的场合，如食品工业等。另外一个 领域就是新开发的陶瓷风扇，这大大拓展了氧化锆陶 瓷轴承的应用空间。富士通公司首先推出了陶瓷轴承 风扇，获得了较好的市场响应。
பைடு நூலகம்
轴芯全面采用3nm氧化锆
生物应用：研究表明, 氧化锆在人体口腔中无过敏现 象, 在合理设计的前提下, 可保证使用50年依然坚固. 氧化锆可以用于几乎所有的义齿设计中, 它使牙桥制 做的长度不再有限制- 无论是螺栓固定式或粘接式。 它 也是用于种植牙技术的最好材料。实际上, 氧化锆 全瓷牙已不再是单纯的义意上的义齿, 它更适用于人 们对美的越来越高的追求!
氧化锆的工艺流程
氧化锆的工艺流程氧化锆是一种重要的陶瓷材料，具有高强度、耐磨损、耐高温等优良特性，因此在工业领域得到了广泛的应用。
其制备工艺流程包括原料准备、混合、成型、烧结等步骤，下面将详细介绍氧化锆的制备工艺流程。
1. 原料准备氧化锆的主要原料是氧化锆粉，通常采用氧化锆矿石经过破碎、磨碎等工艺处理得到。
在原料准备阶段，需要对原料进行质量检验，包括粒度分布、化学成分等指标的检测，以确保原料符合生产要求。
2. 混合将经过质量检验的氧化锆粉与其他添加剂如稳定剂、增塑剂等按一定比例混合均匀。
混合的目的是为了提高氧化锆陶瓷的成型性能和烧结性能，使其具有更好的物理化学性能。
3. 成型混合后的氧化锆粉料通过压制成型设备进行成型，常见的成型方法包括干压成型、注射成型等。
成型过程中需要根据产品的形状和尺寸要求选择合适的成型工艺，以确保成型件的精度和表面光洁度。
4. 烧结成型后的氧化锆坯料需要进行烧结处理，烧结是将坯料在高温下进行结晶生长，使其形成致密的结构。
烧结温度、时间和气氛对氧化锆陶瓷的性能有重要影响，需要根据产品要求进行合理的烧结工艺设计。
5. 后处理烧结后的氧化锆陶瓷制品需要进行后处理工艺，包括表面抛光、清洗、检验等环节。
通过后处理工艺可以提高氧化锆陶瓷制品的表面质量和成品率，确保产品达到客户要求的质量标准。
以上就是氧化锆的制备工艺流程，通过原料准备、混合、成型、烧结和后处理等环节的精心设计和控制，可以制备出具有优良性能的氧化锆陶瓷制品，满足不同工业领域的需求。
在实际生产中，还需要根据具体产品要求和工艺条件进行调整和优化，以提高产品质量和生产效率。
注凝成型制备氧化锆陶瓷工艺设计
注凝成型制备氧化锆陶瓷工艺设计文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 注凝成型制备氧化锆陶瓷工艺设计can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to knowdifferent data formats and writing methods, please pay attention!氧化锆陶瓷是一种在高温下具有优异性能的陶瓷材料，常用于制备高温工具、陶瓷零件等。
设计注凝成型制备氧化锆陶瓷的工艺需要考虑多个因素，包括原料选择、工艺流程、设备条件等。
以下是一个简要的设计方案，供参考。
1. 原料选择。
主要原料。
氧化锆粉末（ZrO2），通常选择粒径细致、纯度高的氧化锆粉末。
添加剂。
常用的添加剂包括稳定剂（如氧化钙、氧化镁）、结合剂（如聚乙烯醇）、助燃剂等，用于调节氧化锆陶瓷的性能和工艺性。
氧化锆陶瓷工艺流程
氧化锆陶瓷工艺流程
氧化锆陶瓷工艺流程一般包括以下几个步骤：
1. 原料称重：按照配方比例，将氧化锆粉末和其他添加剂进行称重。
2. 混合均匀：将称重好的原料放入球磨机中进行混合均匀，以确保各种原料充分混合。
3. 粉末制备：将混合均匀后的原料放入振荡研磨机中进行研磨，使其粒度更细、得到更均匀的粉末。
4. 成型：将研磨好的氧化锆粉末通过注塑或压制的方式进行成型，制成所需的坯体。
5. 脱模和干燥：将成型的坯体脱模，使其保持一定的形状，然后进行干燥，去除坯体中的水分。
6. 烧结：将干燥的坯体放入烧结炉中，进行烧结处理。
在高温下，氧化锆粉末会发生烧结反应，形成致密的结晶陶瓷。
7. 精加工：烧结后的氧化锆陶瓷坯体进行精加工，包括修整表面、钻孔、研磨、抛光等工艺。
8. 检测和包装：对精加工后的氧化锆陶瓷产品进行检测，确保产品符合要求。
然后进行包装，以便运输和销售。
以上是常见的氧化锆陶瓷工艺流程，不同厂家或应用领域可能会有所差异。
此外，氧化锆陶瓷的工艺流程还包括原料筛选、烧结曲线设计、坯体预烧等步骤，具体流程可能会根据具体需求进行调整。
氧化锆陶瓷的制备
陶瓷轴承：在陶瓷轴承方面，氧化锆陶瓷相
Hale Waihona Puke 对于氮化硅陶瓷并不是最好，其主要优势是 成本较低。可用于抗腐蚀、避免污染的场合， 如食品工业等。另外一个领域就是新开发的 陶瓷风扇，这大大拓展了氧化锆陶瓷轴承的 应用空间。富士通公司首先推出了陶瓷轴承 风扇，获得了较好的市场响应。
轴芯全面采用3nm氧化锆
个人用品：氧化锆陶瓷耐磨性好，硬度高，
可以抛光且外观美观，因此 可作为手表带、 表壳及其他装饰部件。陶瓷表源于瑞士雷达 表，后来国内有优尼克、潮州三环和北京建 材院下属公司等一些企业开始生产。目前主 要生产表带，以黑和白为主，蓝、金和红等 其他颜色也已开发出来，制备工艺以热压铸 和干压为主。
生物应用：研究表明, 氧化锆在人体口腔中无
粉体制备
锆英石的主要成分是ZrSiO4，一般均采用各种火法冶金与湿
化学法相结合的工艺，即先采用火法冶金工艺将ZrSiO4破坏， 然后用湿化学法将锆浸出，其中间产物一般为氯氧化锆或氢 氧化锆，中间产物再经煅烧可制得不同规格、用途的ZrO2产 品，目前国内外采用的加工工艺主要有碱熔法、石灰烧结法、 直接氯化法、等离子体法、电熔法和氟硅酸钠法等。 用传统工艺制备的ZrO2是ZrO2· 8H2O化合物，是制备ZrO2 超细粉和其他ZrO2制品的原料。随着高性能陶瓷材料的发展 和纳米技术的兴起，制备高纯、超细ZrO2粉体的技术意义重 大，研究其制备应用技术已成为当前的一个热点，现在较为 通用的制备技术主要有：
Y(OH)3在水热条件下达到过饱和状态，从而析出溶 解度更小、更稳定的ZrO2（Y2O3）相，二者溶解 度之差便是反应进行的驱动力。 优点为粉料粒度极细，可达到纳米级，粒度分布窄， 省去了高温煅烧工序，颗粒团聚程度小。缺点为设 备复杂昂贵，反应条件较苛刻，难于实现大规模工 业化生产。
多孔氧化锆陶瓷的设备制作方法与制作流程
本技术公开了一种多孔氧化锆陶瓷的制备方法，先将氧化锆和氧化钇按重量配比混合均匀制备混合料；然后制备聚丙烯醇水溶液和氯化铵水溶液：将所得混合料和溶液一起放入球磨机中进行球磨；向球磨后的浆料中加入粘结剂、淀粉溶液、表面活性剂，继续球磨30min；之后加入10％的氯化铵水溶液，高速下球磨3min，迅速倒入模具中成型；将模具和模具中的浆料放入烘箱中进行发泡；然后放入冷冻箱中冷冻，形成凝胶；将凝胶样品进行脱模，经干燥后烧结，得到多孔氧化锆陶瓷。
本技术用磷酸锌作为粘结剂，提高了粘结强度，降低了污染，得到的多孔氧化锆陶瓷孔隙率高，孔径均匀，提高了多孔氧化锆陶瓷的性能。
权利要求书1.一种多孔氧化锆陶瓷的制备方法，其特征在于包括以下步骤：(1)制备氧化锆混合料：首先将氧化锆粉末和氧化钇粉末按照重量配比混合均匀；(2)制备聚丙烯醇水溶液：将聚丙烯醇与去离子水按照一定比例混合，配制聚氯丙烯醇水溶液；(3)制备氯化铵水溶液：用分析纯氯化铵与去离子水配制成质量分数为15％的氯化铵水溶液；(4)制备浆料：将步骤(1)-(3)所得混合料和溶液一起放入球磨机中，再放入刚玉球，球磨3h，得到浆料；(5)向球磨后的浆料中加入粘结剂，并加入质量分数为3％的淀粉溶液，同时加入表面活性剂，然后继续球磨30mi n；之后加入一定量质量分数为10％的氯化铵水溶液，然后在高速下球磨3mi n，之后迅速倒入模具中成型；(6)将模具和模具中的浆料放入烘箱中进行发泡；然后将模具和模具中的浆料放入冷冻箱中冷冻8h，冷冻的温度为零下15度，在冷冻过程中形成凝胶；(7)将凝胶样品进行脱模，然后将凝胶样品放入乙醇水溶液中10h；(8)将凝胶样品从乙醇溶液中取出，经干燥后在氩气氛保护下进行烧结3h，烧结后自然冷却至室温，得到多孔氧化锆陶瓷。
2.如权利要求1所述的方法，其特征在于：步骤(1)所述氧化锆粉末和氧化钇粉末的重量比为20:1。
3.如权利要求1所述的方法，其特征在于：步骤(2)将聚丙烯醇与去离子水按照一定比例混合后，于70摄氏度下超声分散1h，配制成质量分数为10％的聚丙烯醇水溶液。
氧化锆陶瓷制作工艺流程
氧化锆陶瓷制作工艺流程一、原料准备1. 氧化锆粉：氧化锆粉是制作氧化锆陶瓷的主要原料，通常采用工业级氧化锆粉，需经过精细研磨和筛选处理，确保颗粒大小均匀。
2. 添加剂：在氧化锆粉中添加少量的稳定剂和助熔剂，可以提高陶瓷材料的稳定性和加工性能。
3. 混合剂：混合剂主要用于将氧化锆粉和添加剂充分混合均匀，常用的混合剂有乙酸乙酯等。
二、成型1. 干压成型：将混合好的原料放入模具中，通过机械压力将原料成型，这种成型方式适用于形状简单的陶瓷制品。
2. 注射成型：将混合好的原料通过注射机注入模具中，经过高压注射成型，适用于复杂形状和精密度要求高的陶瓷制品。
3. 筛网成型：将原料放在筛网上，通过震动或振动的方式使原料自动成型，适用于大批量生产的陶瓷制品。
三、烧结1. 预烧：将成型好的陶瓷制品放入预烧炉中，进行初步烧结，使原料粘结在一起。
2. 高温烧结：将预烧好的陶瓷制品放入高温烧炉中进行高温烧结，使陶瓷制品达到理想的致密度和硬度。
3. 冷却处理：将烧结好的陶瓷制品取出烧炉，经过冷却处理，使陶瓷制品达到室温后完全稳定。
四、表面处理1. 磨削：对烧结好的陶瓷制品进行砂轮磨削，去除表面粗糙和凸起部分，使表面平整光滑。
2. 抛光：对磨削好的陶瓷制品进行抛光处理，使用抛光机和抛光液将表面打磨至光滑亮泽。
3. 清洗：对抛光好的陶瓷制品进行清洗处理，去除表面的灰尘和残留物，确保表面干净。
五、检测1. 外观检测：对表面处理好的陶瓷制品进行外观检测，包括尺寸、形状、色泽等方面的检测。
2. 物理性能检测：对陶瓷制品进行物理性能测试，包括硬度、耐磨性、抗压强度等方面的检测。
3. 化学性能检测：对陶瓷制品进行化学性能测试，包括化学稳定性、耐蚀性等方面的检测。
六、包装1. 将通过检测的陶瓷制品进行包装，通常采用泡沫箱或纸箱进行包装，确保陶瓷制品在运输过程中不受损坏。
2. 标识：对包装好的陶瓷制品进行标识，包括产品型号、规格、生产日期等信息，便于识别和追溯。
氧化锆陶瓷应用及制备技术ppt课件
可编辑课件PPT
10
• 化学共沉淀法和以共沉淀为基础的沉淀乳 化法、微乳液沉淀反应法的主要工艺路线 是：以适当的碱液如氢氧化钠、氢氧化钾、 氨水、尿素等作沉淀剂(控制pH≈8~9)，从 ZrOCl2·8H2O或Zr(NO3)4、Y(NO3)3（作 为稳定剂）等盐溶液中沉淀析出含水氧化 锆Zr(OH)4 (氢氧化锆凝胶)和Y(OH)3 (氢氧 化钇凝胶)，再经过过滤、洗涤、干燥、煅 烧(600~900℃)等工序制得钇稳定的氧化锆 粉体。工艺流程图如图3.1所示：
可编辑课件PPT
13
• 解决方案：
• （1）改变沉淀时的温度，使氧化锆的溶解 度下降，这样可以降低原料的浓度，从而 使含水氧化锆和氢氧化钇的析出速率，从 而防止凝胶过大，形成团聚。
• （2）沉淀过程改为向高盐溶液中通氨气而 不是加入碱性溶液，这样通过控制氨气通 入的速度控制含水氧化锆和氢氧化钇的析 出，同时配合搅拌溶液使凝胶析出均匀。
可编辑课件PPT
5
图1.4 各种类型的陶瓷光纤插针
图1.5 陶瓷光纤套筒
可编辑课件PPT
6
图2.1 氧化锆氧传感器
可编辑课件PPT
8
• 此外还有固体氧化物燃料电池、高温发热 体、压电材料、保健纺织材料、 多晶氧化 锆宝石、 催化剂载体等多方面的应用。
可编辑课件PPT
9
3. ZrO2超细粉体的制备技术
• 锆英石的主要成分是ZrSiO4，一般均采用 各种火法冶金与湿化学法相结合的工艺， 即先采用火法冶金工艺将ZrSiO4破坏，然 后用湿化学法将锆浸出，其中间产物一般 为氯氧化锆或氢氧化锆，中间产物再经煅 烧可制得不同规格、用途的ZrO2产品，目 前国内外采用的加工工艺主要有碱熔法、 石灰烧结法、直接氯化法、等离子体法、 电熔法和氟硅酸钠法等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
所谓超细粉通常是指平均粒径为 0.01-0.1μm 的粉末。为了制得 纳米陶瓷，必须首先制备出纳米级陶瓷粉末。传统的粉末制备方法已 不能满足要求，必须采用新的粉末制备方法。
氧化锆
沉淀法是在羧基氯化锆等水溶性锆盐与稳定剂盐的混合水溶液中加
入氨水等碱性类物质，以获得氢氧化物共沉淀的方法。将共沉淀物干
2/8
燥后一般得到的是胶态非晶体，经 500—700℃左右焙烧而制成 ZrO2 粉末。 ㈥胶体法
胶体法是合成粉体中各种前驱体在溶胶状态下混合均匀，而后固 体从溶胶中析出的方法。
溶胶法
①溶胶—凝胶法
②溶胶—沉淀法
①溶胶—凝胶技术②溶胶—沉淀法 金属氧化物或氢氧化物的溶胶胶体沉淀剂（在锆盐溶液中加有机化合物）
转化 凝胶 干燥
在碱中共沉淀
由有机化合物构成的凝胶中 分散金属氢氧化物复合体
焙烧
焙烧
清除添加剂
氧化物
㈦水解法
ZrO2 粉末
①醇盐水解法：将有机溶液中混合着锆和稳定剂的醇盐，进行加水分 解的方法。
②水解法：高温、高压下，氢氧化锆在水中的溶解度大于常温、常压
3/8
下在水中的溶解度，于是氢氧化锆溶于水中，同时析出氧化锆。 ③溶胶—乳化—凝胶法：
将含有 Zn+4 溶胶先放入含有有机分散剂的乳化液中分散、陈化、稳
定，再将溶胶凝胶化，凝胶经过烘干、焙烧得到 ZrO2 粉末。 ㈧喷雾热分解法 将锆盐和稳定剂的混合盐溶液喷入高温气氛中，散成无数小液滴，液 相蒸发，液滴变小，随后因过饱和而析出固相，进而热分解直接生成 所需要的 ZrO2 粉。 三 氧化锆陶瓷的粉体加工
ZrO2 SiO2+4C+4Cl2 ZrCl4+SiCl4+4CO 其中 ZrCl4 和 SiCl4 以分馏法加以分离，在 150–180℃下冷凝出 ZrCl4 然后加水水解形成氧氯化锆，冷却后结晶出氧氯化锆晶体，经焙烧就 得到氧化锆。 ㈡碱金属氧化物分解法
ZrO2 SiO2+NaOH→Na2ZrO3 +Na2SiO4+H2O
氧化锆陶瓷的制备工艺
一氧化锆陶瓷的原料 氧化锆工业原料是由含锆矿石提炼出来的。 斜锆石（ZrO2） 自然界锆矿石 锆英石（ZrO2·SiO2） 二氧化锆陶瓷的提炼方法 氯化和热分解 碱金属氧化物分解法 石灰溶解法 等离子弧法 提炼氧化锆的主要方法 沉淀法 胶体法 水解法 喷雾热分解法 ㈠氯化和热分解法
③乳浊液法
5/8
这是一种比较新颖的粉体制备方法，即乳浊液法，用这种方法可 以制得粉末性能非常好的纳米超细粉体。
将纯度>99%的 ZrO(NO3)2·nH20 和（NO3）3·6H20 晶体溶于蒸馏水 中，配成一定浓度的溶液，按 Y2O3 含量为 3%（摩尔分数）分别量取两 种溶液并配成混合溶液。将混合液逐渐加入含 3%（摩尔分数）乳化 剂的二甲苯溶液中，不断搅拌并经超生处理形成乳浊液。在这种乳浊 液中盐溶液以尺寸为 10—30μm 的小液滴形态分散于有机溶剂中。忘 乳浊液中通 NH3 气，使分散的盐溶液小液滴凝胶化。然后将凝胶放入 蒸馏瓶中进行非均相的共沸蒸馏处理。经过蒸馏处理的凝胶进行过滤 同时加入乙醇洗涤，目的是尽可能地滤去剩余的二甲苯和乳化剂。滤 干的凝胶于红外灯下烘干，最后在 700℃╳1h 条件下燃烧即得 Y2O3·ZrO2 粉体。
㈢石灰熔融法
CaO+ZrO2·SiO2→ZrO2+CaSiO3 焙烧后用盐酸浸出除去 CaSiO3 ㈣等离子弧法
锆英石砂（ZrO2∙SiO2）
注入高温等离子弧中 熔化并离解
ZrO2
SiO2
凝固后 SiO2 粘在 ZrO2 结晶表面 用液体 NaOH 煮沸可除 SiO2
ZrO2 和 硅酸铀
洗涤
㈤沉淀法
6/8
分解而制成粉体。
合成 ZrO2 反应过程：用氦气气流（99.9%He）与叔丁基锆（前驱 体）一同喷入反应去。另外，为保证产品能完全氧化，同时通入氧气
1/8
ZrO2 SiO2+Na2CO3→Na2ZrSiO3+CO2
ZrO2 SiO2+Na2C03→Na2ZrO3+Na2Si03+CO2
①反应后用水溶解，滤去 Na2Si03；
氨 水
②Na2Zr03→用水水合水氢解 氧化物→用硫酸进行钝化→Zr5O8(SO4)2·xH20→调 整
焙烧
氧化锆粉
PH 值
剂，如 MgO、Y2O3、CaO 等的硝酸盐化合物，然后加入硝酸，把 pH 值
调至 5.5—6，待溶胶凝聚后，于 70℃左右脱水，然后加热到 400—
700℃，就可得到 ZrO2 超细粉。制备流程以 ZrOCl·8H2O 为原料，用 去离子水制成一定浓度的原料液，搅拌条件下添加沉淀剂制成水合
ZrO2 胶体，与 70℃恒温加热一小时后陈化，制备成凝胶，抽滤并洗涤 凝胶直至无 Cl—存在，干燥凝胶，并经高温煅烧制成纳米级 ZrO2 粉体。
纳米材料的制备
物理法 化学法 其他方法
化学气相法（CVD 法） 湿化学法
溶剂蒸发法
共沉淀法 乳浊法 水热法 直接沉淀法 均一沉淀法
4/8
氧化锆微细粉末的制备的一般方法
共沉淀法 溶胶-凝胶法 乳浊液法 蒸发法 超临界合成法
①共沉淀法
气相法
这是一种古老的方法。它是利用各种在水中溶解的物质，经反应
生成不溶解的氢氧化物、碳酸盐、硫酸盐、醋酸盐等，再经加热分解
而成高纯度超微粉。
ZrOCl2 的水溶液中加入铵盐分散剂（NH4）2SO4,用氨水沉淀、分离、
水洗、烘干、球磨、煅烧后制的 ZrO2 超细粉。
②溶胶—凝胶法
溶胶—凝胶法指金属有机或无机化合物经过溶液—溶胶—凝胶
而固化，再经热处理而成氧化物或其他化合物固体的方法.
制备 ZrO2 超细粉时，首先在 Zr（0H）4 水溶液中加入 ZrO2 的稳定
④气相法 化学气相沉淀法（CVD）是很有前途的一种新方法，它是在一定 的反应条件下（300℃╳5h，<1.01╳105）下的反应前驱物（如乙酰丙 酮锆）蒸气在气态下分解得到 Zr02。
气相法
Hale Waihona Puke 化学气相合成法（CVS） 低温气相合成法
a.化学气相合成法
气相置换法
CVS 法的原理是将一种挥发性的金属有机物前驱体在减压下热
