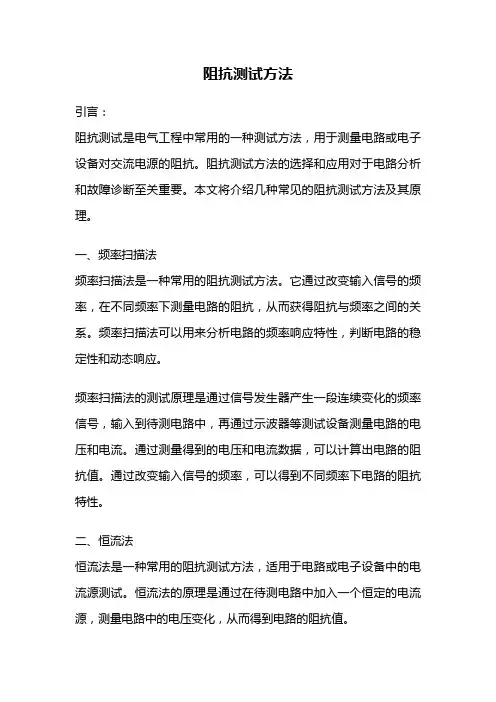

阻抗测试方法引言:阻抗测试是电气工程中常用的一种测试方法,用于测量电路或电子设备对交流电源的阻抗。

阻抗测试方法的选择和应用对于电路分析和故障诊断至关重要。

本文将介绍几种常见的阻抗测试方法及其原理。

一、频率扫描法频率扫描法是一种常用的阻抗测试方法。

它通过改变输入信号的频率,在不同频率下测量电路的阻抗,从而获得阻抗与频率之间的关系。

频率扫描法可以用来分析电路的频率响应特性,判断电路的稳定性和动态响应。

频率扫描法的测试原理是通过信号发生器产生一段连续变化的频率信号,输入到待测电路中,再通过示波器等测试设备测量电路的电压和电流。

通过测量得到的电压和电流数据,可以计算出电路的阻抗值。

通过改变输入信号的频率,可以得到不同频率下电路的阻抗特性。

二、恒流法恒流法是一种常用的阻抗测试方法,适用于电路或电子设备中的电流源测试。

恒流法的原理是通过在待测电路中加入一个恒定的电流源,测量电路中的电压变化,从而得到电路的阻抗值。

恒流法的测试原理是通过恒定电流源提供一定的电流,通过测量电路中的电压变化,计算得到电路的阻抗值。

恒流法可以用于测试电路中的电阻、电感和电容等元件的阻抗。

在实际测试中,需要注意选择合适的电流源,并根据待测电路的特性进行测试参数的设定。

三、相位差法相位差法是一种常用的阻抗测试方法,适用于电路或电子设备中的相位差测试。

相位差法的原理是测量电路中电压和电流之间的相位差,从而得到电路的阻抗值。

相位差法的测试原理是通过示波器等测试设备测量电路中的电压和电流的相位差,根据相位差和电压、电流的幅值关系,可以计算得到电路的阻抗值。

相位差法可以用于测试电路中的电阻、电感和电容等元件的阻抗。

在实际测试中,需要注意选择合适的测试设备,并根据待测电路的特性进行测试参数的设定。

四、频率响应法频率响应法是一种常用的阻抗测试方法,适用于电路或电子设备中的频率响应测试。

频率响应法的原理是通过改变输入信号的频率,测量电路中电压和电流的变化,从而得到电路的阻抗特性。

阻抗测试必须知道的27个基本常识

阻抗测试必须知道的27个基本常识

阻抗测试必须知道的27个基本常识1. 什么是阻抗测试?- 阻抗测试是一种测量电路中阻抗的方法,用于确定电路中电阻、电感和电容等参数的数值。

2. 阻抗测试的重要性- 阻抗测试可以帮助我们了解电路性能、诊断故障和优化设计,是电路测试中的关键步骤。

3. 阻抗测试的常见应用- 阻抗测试在电子设备、通信系统、电力系统和医疗设备等领域中被广泛应用。

4. 阻抗测试的基本原理- 阻抗测试通过施加一个交流信号并测量响应信号来确定电路的阻抗参数。

5. 阻抗测试的交流信号- 阻抗测试常用的交流信号包括正弦波、方波和脉冲等。

6. 阻抗测试的测量设备- 阻抗测试常用的测量设备有信号发生器、示波器和阻抗分析仪等。

7. 阻抗测试的测量方法- 阻抗测试可以采用两线法、四线法和八线法等不同的测量方法。

8. 阻抗测试中的频率范围- 阻抗测试可以在不同的频率范围内进行,常见的范围包括低频、中频和高频等。

9. 阻抗测试的测量参数- 阻抗测试中常用的测量参数有电阻、电感、电容、复阻抗、相位和衰减等。

10. 阻抗测试的测量误差- 阻抗测试中可能存在的误差包括测量仪器的误差和电路自身的误差。

11. 阻抗测试的校准方法- 阻抗测试可以通过校准来减小测量误差,常见的校准方法包括零点校准和参考校准等。

12. 阻抗测试的数据分析- 阻抗测试得到的数据可以通过数据分析来提取有用信息和评估电路性能。

13. 阻抗测试的故障诊断- 阻抗测试可以帮助我们检测和诊断电路中的故障,如短路、断路和接地等。

14. 阻抗测试的优化设计- 阻抗测试可以帮助我们优化电路设计,提高电路性能和可靠性。

15. 阻抗测试的自动化- 阻抗测试可以通过自动化测试系统来实现高效、准确和重复的测试操作。

16. 阻抗测试的兼容性- 阻抗测试可以与其他测试方法和技术相结合,实现全面的电路测试。

17. 阻抗测试的标准和规范- 阻抗测试有一些标准和规范可供参考,如ISO和IEC等国际标准。

18. 阻抗测试的挑战- 阻抗测试可能面临的挑战包括复杂的电路配置、测量噪声和信号干扰等。

阻抗测量原理

阻抗测量原理

阻抗测量原理
阻抗测量是一种用于测试电路或设备阻抗(即电阻、电感和电容)的方法。

阻抗测量的原理是基于交流电信号在电路中的传输和响应。

以下是阻抗测量的基本原理:
1. 交流电信号:阻抗测量通常使用交流电信号,以便能够测量电路或设备对不同频率的信号的响应。

交流电信号是由正弦波组成的,并且其频率可以根据需要进行调整。

2. 激励电压:在阻抗测量中,需要在被测电路或设备上施加一个已知的交流电压。

这个电压可以通过信号发生器或其他电源产生。

3. 测试电流:被测电路或设备对施加的交流电压会产生响应,导致电流流动。

在测量中,需要测量通过电路或设备的电流大小。

4. 相位差测量:除了测量电流大小外,还需要测量电流和施加电压之间的相位差。

相位差可以提供关于阻抗性质的额外信息。

5. 计算阻抗:通过测量电流和电压以及计算它们之间的相位差,可以计算出电路或设备的阻抗值。

不同阻抗元素(电阻、电感和电容)对交流电信号的响应不同,因此通过测量可以确定它们的存在和值。

阻抗测量的原理是基于交流电信号的传输特性和电路响应的分析。

通过测量电流、电压和相位差等参数,可以计算出电路或
设备的阻抗值,从而了解其性质和特征。

这种测量方法在电子工程、电力系统和通信领域等具有广泛的应用。

阻抗测试方法

阻抗测试方法
2、仪器的设置:
网络分析仪进行测试:
CENTER:200MHz SPAN:1MHz
MEAS:S12或S21
FORMAT:Group delay
直通校准
校准后为一条数值为零的直线。
3、连接被测电缆,打开Marker Factions,将统计功能打开。读取平均值即为延迟时间t。
4、按照下列公式计算相对传播速度:
V =L/(t c) 100%
V:相对传播速度。L:电缆的实际长度(米)c=3.0 108米/秒
t:延迟时间(秒)。
电缆相位及电长度测试及计算方法:
1、仪器的设置:
网络分析仪设置:
CENTER:要求测试频点SPAN:10MHz(或者按照通知单要求设置起始终止频率)
MEAS:S12或S21
FORMAT:Extend Phase
直通校准
校准后为一条数值为零的直线。
2、连接被测电缆,读取要求频率点的数值。
如上图所示。
3、按照2项所述测试多根电缆的相同测试频率的相位值。
4、需要按照要求进行截线时,按照下列步骤进行:
a)计算该频率点的波长 (米):
=(300*V )/F
V 为相对传播速度,F为测试频率点的值(MHz)
b)V相对传播速度的获得按照相对传播速度的测试具进行确认

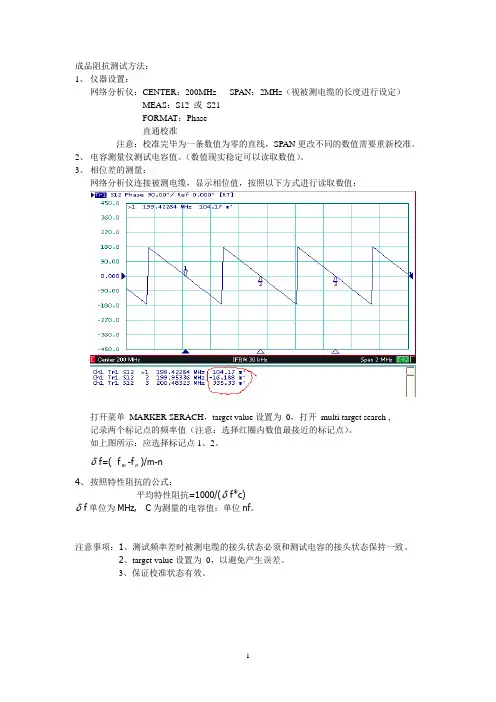

成品阻抗测试方法:
1、仪器设置:
网络分析仪:CENTER:200MHz SPAN:2MHz(视被测电缆的长度进行设定)
MEAS:S12或S21
FORMAT:Phase
直通校准
注意:校准完毕为一条数值为零的直线,SPAN更改不同的数值需要重新校准。
2、电容测量仪测试电容值。(数值现实稳定可以读取数值)。

阻抗测试原理

阻抗测试原理

阻抗测试原理
阻抗测试是一种用于测量电路阻抗的方法,主要针对交流电路。

它基于电压和电流之间的关系,通过测量电路中的电压和电流来计算阻抗。

阻抗测试主要包括以下原理:
1. 电压和电流的相位关系:在交流电路中,电压和电流存在相位差。

阻抗测试利用电压和电流相位的变化来测量电路的阻抗。

2. Ohm's Law(欧姆定律):根据欧姆定律,电流和电压之间
存在线性关系。

利用欧姆定律可以推导出阻抗的计算公式。

3. 电压和电流的幅值关系:阻抗可以通过测量电压和电流的幅值来计算。

根据幅值的比值,可以得出阻抗的大小。

4. 复数表示:阻抗可以用复数表示,其中实部表示电阻,虚部表示电抗。

通过测量电压和电流的相位差以及幅值,可以将阻抗表示为复数。

阻抗测试通常使用特定的仪器和设备,如阻抗测量仪或网络分析仪。

这些设备可以通过在电路中施加信号,并测量电压和电流来计算阻抗。

阻抗测试在电力系统、通信系统和电子设备中都有广泛的应用,用于优化系统性能和故障诊断。

阻抗测试标准

阻抗测试标准

阻抗测试标准

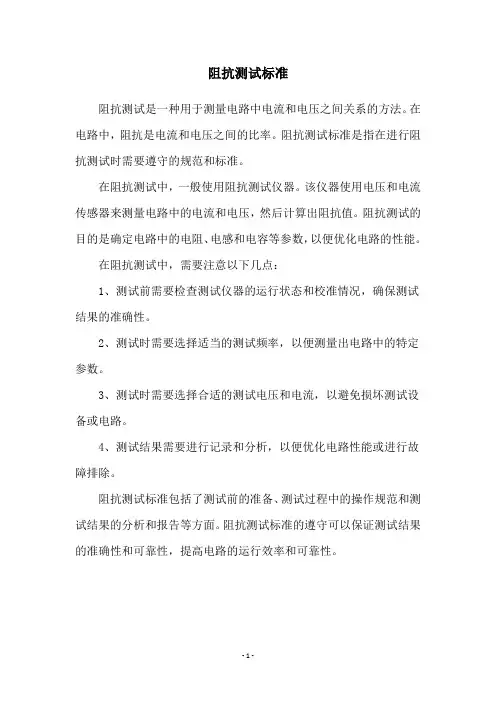

阻抗测试是一种用于测量电路中电流和电压之间关系的方法。

在电路中,阻抗是电流和电压之间的比率。

阻抗测试标准是指在进行阻抗测试时需要遵守的规范和标准。

在阻抗测试中,一般使用阻抗测试仪器。

该仪器使用电压和电流传感器来测量电路中的电流和电压,然后计算出阻抗值。

阻抗测试的目的是确定电路中的电阻、电感和电容等参数,以便优化电路的性能。

在阻抗测试中,需要注意以下几点:
1、测试前需要检查测试仪器的运行状态和校准情况,确保测试结果的准确性。

2、测试时需要选择适当的测试频率,以便测量出电路中的特定参数。

3、测试时需要选择合适的测试电压和电流,以避免损坏测试设备或电路。

4、测试结果需要进行记录和分析,以便优化电路性能或进行故障排除。

阻抗测试标准包括了测试前的准备、测试过程中的操作规范和测试结果的分析和报告等方面。

阻抗测试标准的遵守可以保证测试结果的准确性和可靠性,提高电路的运行效率和可靠性。

- 1 -。

阻抗测试原理及测试

阻抗测试原理及测试

阻抗测试原理及测试
阻抗测试是检测电气设备的一种测试方法,它既可以检测电气设备的电学参数,也可以检测其电气绝缘性能。

它可以帮助用户确定电气设备是否符合安全标准,是否存在绝缘损坏或其他危险情况。

阻抗测试的原理是将一个低频交流(AC)信号通过测试对象,通过测量输入端和输出端的电压差来计算出测试对象的阻抗值,从而判断其绝缘性能。

阻抗测试的测试过程大致分为三步:
1. 确定测试电压。

测试电压的选择是根据测试对象的极性和安全考虑来决定的,通常是根据测试对象的类型决定的,例如电缆,电缆接头,绝缘体等。

2. 测量输入端和输出端的电压差。

先使用万用表测量输入端和输出端的电压差,然后以此为基础计算出测试对象的阻抗值。

3. 根据测试结果判断其绝缘性能。

一般来说,当阻抗值大于一定值时,表明测试对象的绝缘性能良好,反之则表明存在绝缘损坏或其他危险情况。

阻抗测试是一种有效的检测电气设备的电学参数和电气绝缘性能的方法,可以帮助用户确定电气设备是否符合安全标准,从而达到有效预防和控制电气安全事故的目的。

线缆阻抗测试方法

线缆阻抗测试方法

线缆阻抗测试方法
线缆阻抗测试主要有两种方法:
1. 电压电流法:又称为高阻计法,主要用于测量电线电缆的绝缘电阻。

对于具有金属保护套的电线电缆,测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻;对于无金属护套的电线电缆,测量导体与水之间的绝缘电阻。

2. 时域反射计(TDR)技术:利用产生的沿传输线传播的时间阶跃电压,通过检测来自阻抗的反射,测量输入电压与反射电压比,从而计算不连续的阻抗。

请注意,不同测试方法有其特定应用场景和限制,请根据具体情况选择合适的测试方法。

数据线阻抗测试标准

数据线阻抗测试标准

数据线阻抗测试标准数据线阻抗测试是指对数据线的电气特性进行测试,其中阻抗是一个重要的参数。

数据线的阻抗测试标准是为了保证数据线在传输数据时具有良好的电气特性,从而确保数据传输的稳定性和可靠性。

在进行数据线阻抗测试时,需要遵循一定的测试标准,以确保测试结果的准确性和可比性。

首先,数据线阻抗测试应该遵循国际标准或行业标准。

国际标准通常由国际标准化组织(ISO)或国际电工委员会(IEC)制定,而行业标准则由相关的行业组织或协会制定。

在进行数据线阻抗测试时,应当参照最新的国际标准或行业标准进行,以确保测试结果的准确性和可靠性。

其次,数据线阻抗测试的方法和步骤也是非常重要的。

在进行测试时,应当严格按照标准规定的测试方法和步骤进行,包括测试设备的选择、测试环境的控制、测试参数的设置等。

只有在严格遵循测试方法和步骤的情况下,才能得到准确可靠的测试结果。

另外,数据线阻抗测试还需要注意测试设备的校准和维护。

测试设备的准确性直接影响到测试结果的准确性,因此在进行数据线阻抗测试之前,应当对测试设备进行校准,并定期进行设备的维护和检修,以确保测试设备的正常工作和准确性。

此外,数据线阻抗测试的数据处理和分析也是非常重要的。

在进行测试之后,应当对测试数据进行及时、准确的处理和分析,以得到最终的测试结果。

在数据处理和分析过程中,应当注意排除干扰因素,确保测试结果的准确性和可靠性。

最后,数据线阻抗测试的结果应当符合标准要求,并且应当进行合理的解释和说明。

在得到测试结果之后,应当对测试结果进行评估,判断测试结果是否符合标准要求,并对测试结果进行合理的解释和说明,以便后续的数据线设计和应用。

综上所述,数据线阻抗测试标准是为了保证数据线在传输数据时具有良好的电气特性,从而确保数据传输的稳定性和可靠性。

在进行数据线阻抗测试时,应当遵循国际标准或行业标准,严格按照测试方法和步骤进行,注意测试设备的校准和维护,对测试数据进行及时、准确的处理和分析,并对测试结果进行合理的解释和说明。

阻抗测试的基本原理包括

阻抗测试的基本原理包括

阻抗测试的基本原理包括
阻抗测试是指通过测量电流和电压之间的相位关系和幅度来计算电路中的阻抗的测量方法。

其基本原理包括以下几点:
1. 正弦波电流:阻抗测试通常使用正弦波电流作为输入信号,以便测量电压和电流之间的相位差和幅度。

2. 电压和电流的相位关系:通过测量电流和电压之间的相位差,可以确定电路中的阻抗。

3. 电压和电流的幅值关系:根据欧姆定律,电压和电流之间的幅值关系可以用来计算电路中的阻抗。

4. 基于频率的阻抗测量:通过改变输入信号的频率,可以测量电路中的阻抗在不同频率下的变化情况,从而获得更全面的阻抗信息。

5. 使用复数形式表示阻抗:阻抗通常使用复数形式表示,包括实部和虚部。

实部表示电阻,虚部表示电抗,可以用来描述电路中的电容、电感等元件。

综上所述,阻抗测试的基本原理是通过测量电流和电压之间的相位关系和幅度来计算电路中的阻抗。

交流阻抗试验操作规程(3篇)

交流阻抗试验操作规程(3篇)

第1篇一、目的为确保电力系统的安全稳定运行,对交流系统中的电气设备进行定期的交流阻抗试验,以检测设备内部的绝缘状态和设备本身的性能。

本规程规定了交流阻抗试验的操作步骤、注意事项及安全要求。

二、试验设备1. 交流阻抗测试仪:用于测量电气设备的交流阻抗。

2. 接地线:用于连接试验设备和被试设备。

3. 电压表:用于测量试验电压。

4. 电流表:用于测量试验电流。

5. 绝缘电阻测试仪:用于检测设备的绝缘电阻。

三、试验步骤1. 准备工作(1)检查交流阻抗测试仪是否正常工作,包括电源、显示、按键等。

(2)将被试设备断开电源,确保设备处于安全状态。

(3)连接试验设备与被试设备,确保连接牢固。

(4)连接接地线,确保试验安全。

2. 试验参数设置(1)设置试验电压:根据被试设备的额定电压,选择合适的试验电压。

(2)设置试验频率:根据被试设备的频率特性,选择合适的试验频率。

(3)设置测试范围:根据被试设备的阻抗范围,设置合适的测试范围。

3. 试验操作(1)启动交流阻抗测试仪,进入试验状态。

(2)按试验参数设置,开始试验。

(3)观察电压表和电流表的读数,确保试验电压和电流稳定。

(4)记录试验数据,包括电压、电流、阻抗等。

4. 试验结束(1)试验结束后,关闭交流阻抗测试仪。

(2)拆除试验设备与被试设备的连接。

(3)将被试设备恢复至正常工作状态。

四、注意事项1. 试验前,确保被试设备已断开电源,防止触电事故。

2. 试验过程中,严禁触摸试验设备的外壳,确保安全。

3. 试验时,注意观察电压表和电流表的读数,确保试验电压和电流稳定。

4. 试验结束后,仔细检查试验数据,确保数据准确。

5. 试验过程中,如发现异常情况,立即停止试验,查找原因,采取措施后继续试验。

五、安全要求1. 试验人员应具备一定的电气知识,熟悉试验设备操作。

2. 试验现场应保持通风良好,防止设备过热。

3. 试验过程中,注意保持安全距离,防止触电事故。

4. 试验结束后,清理试验现场,确保无安全隐患。

阻抗测试方法

阻抗测试方法

阻抗测试方法阻抗测试是一种用于测量电路或电子设备中电阻、电抗、电导和电容等参数的测试方法。

在电子工程领域中,阻抗测试是非常重要的一项工作,它可以帮助工程师们了解电路的性能和特性,为电路设计和故障排除提供重要参考。

本文将介绍几种常见的阻抗测试方法,希望能为大家提供一些帮助。

首先,最常见的阻抗测试方法之一是交流阻抗测试。

交流阻抗测试是通过在待测电路中加入交流信号,然后测量电压和电流的幅值和相位差来计算电路的阻抗。

这种方法通常使用示波器和信号发生器来实现,可以测量电路在不同频率下的阻抗特性,对于频率响应较强的电路特别有用。

其次,另一种常见的阻抗测试方法是直流阻抗测试。

直流阻抗测试是通过在待测电路中加入直流信号,然后测量电压和电流的大小来计算电路的阻抗。

这种方法通常使用电压表和电流表来实现,可以快速测量电路的静态特性,对于直流电源和稳压器等电路的设计和测试非常有用。

此外,还有一种常见的阻抗测试方法是网络分析仪测试。

网络分析仪是一种专门用于测量电路参数的仪器,它可以测量电路在不同频率下的阻抗、传输特性和散射参数等。

这种方法通常使用网络分析仪和相应的测试夹具来实现,可以实现对复杂电路的全面测试和分析。

最后,还有一种常见的阻抗测试方法是阻抗分析仪测试。

阻抗分析仪是一种专门用于测量电路阻抗的仪器,它可以通过扫描频率来测量电路在不同频率下的阻抗特性。

这种方法通常使用阻抗分析仪和相应的测试夹具来实现,可以实现对电路的高精度阻抗测试和分析。

总之,阻抗测试是电子工程领域中非常重要的一项工作,它可以帮助工程师们了解电路的性能和特性,为电路设计和故障排除提供重要参考。

本文介绍了几种常见的阻抗测试方法,包括交流阻抗测试、直流阻抗测试、网络分析仪测试和阻抗分析仪测试,希望能为大家在实际工作中提供一些帮助。

希望本文的内容能对大家有所启发,谢谢阅读!。

阻抗测试方法

阻抗测试方法

阻抗测试方法阻抗测试是电气工程中常用的一种测试方法,用于测量电路或设备的阻抗大小。

阻抗测试方法的选择和实施对于确保电路和设备的正常运行至关重要。

本文将介绍几种常见的阻抗测试方法及其应用。

首先,最常见的阻抗测试方法之一是使用示波器和信号发生器进行阻抗测试。

该方法通过将信号发生器产生的信号输入待测电路或设备,然后使用示波器测量输入和输出信号的波形,从而计算出电路或设备的阻抗大小。

这种方法简单易行,适用于大多数电路和设备的阻抗测试。

其次,另一种常用的阻抗测试方法是使用网络分析仪进行阻抗测试。

网络分析仪能够以更高的精度和频率范围测量电路或设备的阻抗,通常用于对高频电路和微波设备的阻抗测试。

通过网络分析仪,可以更准确地了解电路或设备的阻抗特性,为电路设计和设备调试提供重要参考。

此外,对于一些特殊的电路和设备,还可以采用阻抗匹配器进行阻抗测试。

阻抗匹配器是一种专门用于匹配电路和设备阻抗的测试仪器,能够精确地测量和调节电路或设备的阻抗,确保其与外部系统的匹配性。

这种方法适用于对阻抗匹配要求较高的电路和设备,能够有效提高系统的性能和稳定性。

最后,需要指出的是,在进行阻抗测试时,应该根据具体的测试要求和条件选择合适的测试方法,并严格按照测试方法的要求进行实施。

同时,还需要注意测试仪器的校准和环境因素对测试结果的影响,确保测试结果的准确性和可靠性。

综上所述,阻抗测试方法的选择和实施对于电路和设备的正常运行至关重要。

通过选择合适的测试方法,并严格按照测试要求进行实施,可以有效地了解电路和设备的阻抗特性,为电路设计和设备调试提供重要参考,确保系统的性能和稳定性。

希望本文介绍的几种常见的阻抗测试方法能够对读者有所帮助。

涂层阻抗测试方法

涂层阻抗测试方法

涂层阻抗测试方法一、什么是涂层阻抗测试呢?简单来说,涂层阻抗就像是给涂层做个体检,看看它在抵抗外界影响方面有多强的能力。

这阻抗的值越大呢,就说明涂层在保护底下的材料方面可能越厉害。

就好比一个超级英雄,它的能力数值越高,保护地球就越靠谱,涂层的阻抗也是这个理儿。

二、常用的测试方法。

1. 电化学阻抗谱(EIS)这可是个很常用的方法哦。

它就像是给涂层和底下的材料之间的关系拍个X光片。

通过在涂层表面施加一个小的交流电信号,然后测量电流和电压的变化,从而得到阻抗值。

这个过程就像是和涂层在悄悄对话,问它:“你在抵抗外界干扰方面到底有多强呀?”而且这个方法能在不同的频率下进行测试,就像从不同的角度去看涂层的“保护能力”,这样能得到更全面的信息呢。

2. 直流极化测试。

这个方法也挺有趣的。

它是给涂层加上一个直流电压,然后看电流的变化情况。

这就好比给涂层一个小小的挑战,看它怎么应对这个直流电的压力。

通过这个测试,可以得到涂层的极化电阻等信息,也能侧面反映出涂层的阻抗情况。

不过这个方法相对来说没有电化学阻抗谱那么全面,但也算是一种简单直接的方式啦。

三、测试前的准备。

在进行涂层阻抗测试之前,也有不少小细节要注意呢。

测试的样品得准备好。

涂层的表面要干净整洁,不能有脏东西或者缺陷,不然就像一个人穿着破破烂烂的衣服去参加选美比赛,测出来的结果肯定不准啦。

而且,测试的环境也很重要哦,温度、湿度这些条件都可能影响测试的结果。

就像我们人在不同的天气下心情可能不一样,涂层在不同的环境下,它的阻抗表现也会有差别呢。

四、测试结果的分析。

得到测试结果后,可不能就这么干看着呀。

要分析这些数据背后的意义。

如果阻抗值比较大,那说明涂层可能质量比较好,保护效果棒。

但如果阻抗值小,那可能涂层就有点“体弱多病”啦,可能是涂层本身有缺陷,或者是在使用过程中受到了损害。

这时候就需要进一步研究,是要修补涂层呢,还是重新涂一层更好的涂层。

阻抗测试原理

阻抗测试原理

阻抗测试原理阻抗测试是一种用来测量电路或电子设备中阻抗的方法,它可以帮助我们了解电路中的电阻、电感和电容等参数。

阻抗测试原理是基于交流电路理论和电阻、电感、电容的特性,通过对电路中的电压和电流进行测量,来计算出电路的阻抗值。

首先,我们需要了解什么是阻抗。

阻抗是指电路对交流电的阻碍程度,它包括电阻、电感和电容。

在交流电路中,电阻会消耗电能,电感会导致电流滞后,电容会导致电流超前。

这些特性都会影响电路对交流电的响应,因此需要通过阻抗测试来准确地了解电路的特性。

阻抗测试的原理是利用交流电路中的欧姆定律和基尔霍夫定律,通过对电路中的电压和电流进行测量,来计算出电路的阻抗值。

在测试过程中,我们需要使用专门的测试仪器,如阻抗测试仪或网络分析仪,来对电路进行测试。

在进行阻抗测试时,我们需要注意以下几点。

首先,要选择合适的测试仪器和测试方法,根据电路的特性和要求来确定测试的频率范围和测试参数。

其次,要保证测试仪器的准确性和稳定性,避免外界干扰对测试结果的影响。

最后,要对测试结果进行准确的分析和解释,找出电路中存在的问题并进行修正。

阻抗测试在电子设备的研发和生产过程中起着非常重要的作用。

通过对电路的阻抗进行测试,可以帮助工程师们了解电路的性能和稳定性,发现潜在的问题并进行改进。

同时,阻抗测试也可以用于故障诊断和维护,帮助工程师们快速准确地定位电路中的故障点,提高维修效率。

总之,阻抗测试是一种重要的电路测试方法,它可以帮助我们了解电路的特性和性能,发现潜在问题并进行改进。

通过对电路中的阻抗进行测试,可以提高电子设备的质量和稳定性,为电子行业的发展提供有力支持。

阻抗保护试验方法

阻抗保护试验方法
方法、结果和结论等。
结果解读
根据试验目的和预期结果,对测试结 果进行解读,评估试样的阻抗性能。
报告审核与反馈
对报告进行审核,确保报告的准确性 和完整性。根据审核意见进行必要的 修改和完善。
阻抗保护试验的注意
04
事项
安全注意事项
01
02
03
确保电源安全
在试验过程中,应确保电 源安全,避免因电源故障 或异常情况导致设备损坏 或人员伤亡。
阻抗保护试验的应用
05
场景
电力系统
电力系统阻抗保护试保电力系统的稳定运行。
高压系统阻抗保护
02
针对高压输电线路的阻抗保护,预防因阻抗异常导致的短路、
断路等故障。
低压系统阻抗保护
03
针对低压配电系统的阻抗保护,保障家庭、办公场所等场所的
电力安全。
电机系统
电机启动阻抗保护
断路器阻抗保护试验
总结词
断路器阻抗保护试验是用来检测断路器在故障切除后的阻抗变化,以确保断路器 正常工作。
详细描述
断路器阻抗保护试验通过测量断路器在闭合和断开状态下的阻抗,评估断路器的 性能和状态。该试验有助于及时发现断路器的潜在问题,预防因断路器故障导致 的电力事故。
变压器阻抗保护试验
总结词
变压器阻抗保护试验是用来检测变压器的阻抗值,以确保变 压器正常运行和防止故障扩大。
重复测量
为了减小误差,应对同一组试验条件进行多次测量,并取平均值作 为最终结果。
环境因素考虑
温度
温度对阻抗保护试验的结 果有一定影响,因此应尽 量保持试验环境的温度恒 定。
湿度
湿度过高或过低都可能影 响试验结果,因此应尽量 保持试验环境的湿度在适 宜的范围内。

绝缘阻抗测试原理

绝缘阻抗测试原理

绝缘阻抗测试原理绝缘阻抗测试是一种用于检测电气设备绝缘性能的重要方法。

通过对设备绝缘阻抗的测试,可以有效地评估设备的绝缘状况,及时发现潜在的安全隐患,保障电气设备的安全运行。

本文将介绍绝缘阻抗测试的原理及其相关知识。

绝缘阻抗测试的原理主要是利用交流电源施加电压,测量电气设备的绝缘阻抗大小,进而评估设备的绝缘状况。

在进行绝缘阻抗测试时,需要注意以下几点原理:1. 电压施加,在进行绝缘阻抗测试时,需要施加一定的交流电压到被测设备上。

通常采用的是50Hz的电源频率,以保证测试结果的准确性。

2. 测量电流,在施加电压后,需要测量被测设备上的电流大小。

通过测量电流,可以计算出设备的绝缘阻抗值。

3. 绝缘阻抗计算,绝缘阻抗的计算公式为Z=U/I,其中Z为绝缘阻抗,U为施加的电压,I为测量的电流。

通过这个公式可以得出设备的绝缘阻抗值。

4. 判断绝缘状况,根据测得的绝缘阻抗值,可以判断设备的绝缘状况。

一般来说,绝缘阻抗值越大,表示设备的绝缘性能越好,反之则表示可能存在绝缘故障。

绝缘阻抗测试的原理虽然简单,但在实际操作中需要注意一些关键技术和注意事项:1. 测试仪器的选择,在进行绝缘阻抗测试时,需要选择合适的测试仪器。

一般来说,需要选择具有较高精度和稳定性的测试仪器,以保证测试结果的准确性。

2. 测试环境的选择,在进行绝缘阻抗测试时,需要选择相对干燥、无电磁干扰的环境。

因为潮湿的环境和电磁干扰会影响测试结果的准确性。

3. 测试操作的规范,在进行绝缘阻抗测试时,需要按照操作规程进行。

操作人员需要经过专业培训,熟悉测试仪器的使用方法,严格按照操作规程进行测试。

4. 测试数据的记录,在进行绝缘阻抗测试时,需要及时记录测试数据。

测试数据的记录对于后续的数据分析和设备管理具有重要意义。

总之,绝缘阻抗测试是一项重要的电气设备检测方法,其原理简单易懂,但在实际操作中需要注意一些关键技术和注意事项。

通过绝缘阻抗测试,可以有效地评估设备的绝缘状况,及时发现潜在的安全隐患,保障电气设备的安全运行。

磁环阻抗测试标准

磁环阻抗测试标准

磁环阻抗测试标准主要包括以下几个方面:
1. 外观检验:使用目测检查磁环的表面,查看磁环表面是否平整、有无划痕、气泡、杂质等缺陷。

同时,观察磁环的颜色是否均匀,不同批次的磁环颜色是否一致。

2. 尺寸检验:使用精度为0.02mm的游标卡尺对磁环的直径、高度、壁厚等尺寸进行测量,并将测量结果与规定的尺寸进行比较。

如果发现尺寸偏差较大,应及时进行调整或更换。

3. 测试条件:采用0.65的铜线大小,100mm的线长,绕1圈或者2圈来测试,这样就能把磁环的阻抗值测试出来。

同时,也可以检测到磁环的导磁率和密度,以及磁环的饱和磁通密度等相关参数。

4. 频率段:从磁环1MHZ频率段开始到1000MHZ频率段,相对来说磁环发挥最高阻抗时在400MHZ频段左右,此频段过后,磁环的阻抗值会开始回落,这就是所谓的高频,到高频时才能发挥它的最大特性。

以上信息仅供参考,如需了解更多信息,建议咨询专业人士。

阻抗测试原理

阻抗测试原理

阻抗测试原理阻抗测试是一种用于测量电路、电子元件或材料的电学特性的方法。

在电气工程和电子领域中,阻抗测试被广泛应用于电路设计、故障诊断和材料分析等方面。

本文将介绍阻抗测试的原理及其在实际应用中的重要性。

首先,让我们来了解一下阻抗的概念。

阻抗是指电路对交流电的阻碍程度,它是由电阻、电感和电容构成的。

在交流电路中,阻抗是一个复数,包括实部和虚部,分别代表电阻和电抗。

而阻抗测试就是通过测量电路或元件对交流电的响应来确定其阻抗大小和相位关系。

在阻抗测试中,常用的测试方法包括交流阻抗测试和频谱阻抗测试。

交流阻抗测试是通过在被测电路上加上交流电压或电流,然后测量电压和电流之间的相位差和幅值来计算阻抗。

而频谱阻抗测试则是通过对被测电路施加不同频率的交流信号,然后测量其对应频率下的阻抗值,从而得到阻抗随频率变化的特性。

阻抗测试在电路设计中起着至关重要的作用。

通过对电路的阻抗进行测试,可以帮助工程师了解电路在不同频率下的响应特性,从而优化电路设计。

此外,阻抗测试还可以用于故障诊断。

通过比较实际测量的阻抗值与正常工作状态下的阻抗值,可以快速定位电路中的故障元件,提高故障诊断的效率。

除此之外,阻抗测试还在材料分析领域有着重要的应用。

许多材料在不同频率下的阻抗特性会发生变化,通过对材料的阻抗进行测试,可以帮助科研人员了解材料的电学特性,从而指导材料的设计和制备。

总之,阻抗测试作为一种重要的电学测试方法,不仅在电路设计和故障诊断中发挥着重要作用,还在材料分析领域有着广泛的应用前景。

通过对阻抗测试原理的深入了解,可以更好地应用这一测试方法,为电路设计和材料分析提供有力的支持。

常见的同轴电缆阻抗测试方法

常见的同轴电缆阻抗测试方法

常见的同轴电缆阻抗测试方法同轴电缆阻抗测试是一种常见的电缆测试方法,用于确定电缆的特性阻抗是否符合规定要求。

常见的同轴电缆阻抗测试方法包括以下几种:1. 柱状波突波法(Slotted Line Method):这种方法是一种传统的阻抗测量方法。

它使用一根窄缝波导测量电缆的阻抗。

首先,将窄缝波导与电缆连接,然后通过移动连接点来测量电缆上不同位置的阻抗。

该方法适用于频率范围较低的电缆。

2. 时域阻抗测量法(Time Domain Reflectometry,TDR):这种方法使用脉冲信号发送到被测试的电缆中,然后测量反射信号的特性来确定电缆的阻抗。

由于该方法可以测量整个电缆的阻抗分布,因此适用于检测电缆中的故障点。

3. 频域阻抗测量法(Frequency Domain Reflectometry,FDR):这种方法使用频域分析来测量电缆的阻抗。

与时域阻抗测量法类似,首先发送一系列频率的信号到电缆中,然后测量反射信号的特性。

由于该方法使用频域分析,因此可以提供更详细的频率响应信息。

4. VNA(Vector Network Analyzer)方法:VNA是一种高精度的测试设备,可以测量电缆的阻抗和其他特性。

该方法通过将VNA连接到电缆上,并通过频率扫描测量反射系数来确定电缆的阻抗。

由于VNA具有高精度和广泛的频率范围,因此适用于各种类型的同轴电缆。

5.带通滤波器法:这种方法通过将一组带通滤波器连接到被测试的电缆上来测量电缆的阻抗。

每个滤波器都有一个特定的频率范围和中心频率,可以将电缆的阻抗分成几个频带进行测量。

然后,使用测得的阻抗数据来确定整个电缆的阻抗特性。

综上所述,常见的同轴电缆阻抗测试方法包括柱状波突波法、时域阻抗测量法、频域阻抗测量法、VNA方法和带通滤波器法。

每种方法都有其特点和适用范围,用户可以根据具体的测试需求选择合适的方法进行阻抗测试。
