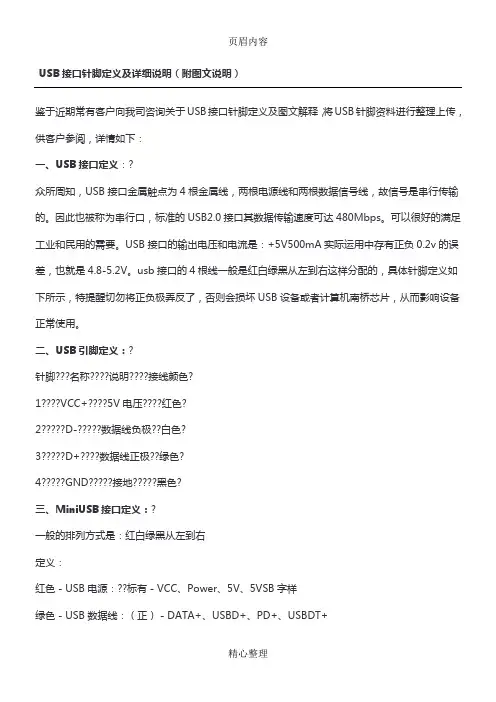

USB接口针脚定义及详细说明(附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释,将USB针脚资料进行整理上传,供客户参阅,详情如下:一、USB接口定义:众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的。

因此也被称为串行口,标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0.2v的误差,也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示,特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片,从而影响设备正常使用。

二、USB引脚定义:针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义:一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:标有-VCC、Power、5V、5VSB字样绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+ 黑色-地线: GND、Ground四、MiniUSB引脚定义:针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义(图纸):其中ID脚通常为空,只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave,那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode) ;如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

USB接口定义图

USB接口定义图

USB接口定义图图片简介:USB是一种常用的pc接口,他只有4根线,两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:黑线:gnd红线:vcc绿线:data+白线:data-USB接口定义: USB引脚定义: miniUSB接口定义: miniUSB引脚定义:从左往右依次为:miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB母口(A型插座)、USB公口(A型插头)ps/2鼠标键盘接口定义PS/2设备接口用于许多现代的鼠标和键盘它是由IBM开发,物理上的PS/2端口是两类连接器中的一种5脚的DIN或6脚的mini-DIN这两种连接器在电气特性上是十分类似的实际上两者只有一点不同那就是管脚的排列这就意味着这两类连接器可以很容易用一种简单的硬件连线的适配器来转换这种适配器ps/2鼠标键盘接口定义Pin Name Dir Description1 DATA Key Data2 n/c - Not connected3 GND Gnd4 VCC Power , +5 VDC5 CLK Clock6 n/c - Not connectedps/2鼠标键盘接口定义引脚定义Pin Name Dir Description1 CLK Key CLOCK2 GND GND3 DATA Key DATA4 NC - Not connected5 VCC Power , +5 VDC6 n/c - Not connected。

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明(附图文说明)

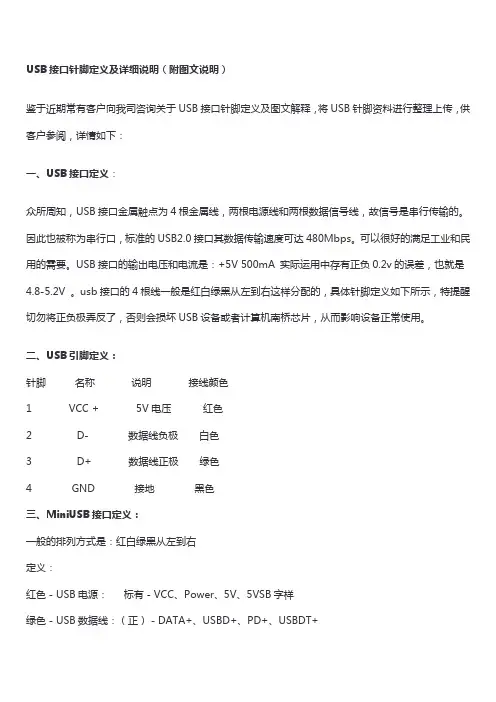

USB接口针脚定义及详细说明(附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释,将USB针脚资料进行整理上传,供客户参阅,详情如下:一、USB接口定义:?众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的。

因此也被称为串行口,标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V500mA实际运用中存有正负0.2v的误差,也就是4.8-5.2V。

usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示,特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片,从而影响设备正常使用。

二、USB引脚定义:?针脚???名称????说明????接线颜色?1????VCC+????5V电压????红色?2?????D-?????数据线负极??白色?3?????D+????数据线正极??绿色?4?????GND?????接地?????黑色?三、MiniUSB接口定义:?一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:??标有-VCC、Power、5V、5VSB字样绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+ 黑色-地线:??????GND、Ground四、MiniUSB引脚定义:?针脚????名称??????说明???????????接线颜色?1?????VCC+??????5V电压????????????红色?2?????D-??????数据线负极?????????白色3?????D+??????数据线正极?????????绿色?4?????ID????permitsdistinctionof?Micro-A-andMicro-B-Plug???noneTypeA:connectedtoGround?TypeB:notconnected?5?????GND???????接地????????????黑色插针管脚定义(图纸):其中ID脚通常为空,只有在OTG功能中才使用。

各种USB接线引脚定义图(超简单,一看即明了)之令狐文艳创作

各种USB接线引脚定义图(超简单,一看即明了)之令狐文艳创作

USB接口定义及USB接口外形图
令狐文艳
USB引脚定义
Pin Name Description
1VCC+5 VDC
2D-Data -
3D+Data +
4GND Ground
一般而言:红(Vcc),白(D-),绿(D+),黑
(GND)
mini usb引脚定义
引脚功能颜色备注
1 V BUS 红电源+5V
2 DATA- 白数据-
3 DATA+ 绿数据+
4 ID A型:与地相连B 型:不接地(空)
5 GND 黑地
其中ID脚在OTG功能中才使用。

由于Mini-USB接口分
Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave,那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode)如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明(附图文说明)鉴于近期常有客户向我司咨询关于USB接口针脚定义及图文解释,将USB针脚资料进行整理上传,供客户参阅,详情如下:一、USB接口定义:众所周知,USB接口金属触点为4根金属线,两根电源线和两根数据信号线,故信号是串行传输的。

因此也被称为串行口,标准的USB2.0接口其数据传输速度可达480Mbps。

可以很好的满足工业和民用的需要。

USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0.2v的误差,也就是4.8-5.2V 。

usb接口的4根线一般是红白绿黑从左到右这样分配的,具体针脚定义如下所示,特提醒切勿将正负极弄反了,否则会损坏USB设备或者计算机南桥芯片,从而影响设备正常使用。

二、USB引脚定义:针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 GND 接地黑色三、MiniUSB接口定义:一般的排列方式是:红白绿黑从左到右定义:红色-USB电源:标有-VCC、Power、5V、5VSB字样绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+ 黑色-地线: GND、Ground四、MiniUSB引脚定义:针脚名称说明接线颜色1 VCC + 5V电压红色2 D- 数据线负极白色3 D+ 数据线正极绿色4 ID permits distinction ofMicro-A- and Micro-B-Plug noneType A:connected to GroundType B:not connected5 GND 接地黑色插针管脚定义(图纸):其中ID脚通常为空,只有在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave,那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode) ;如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚定义及详细说明(附图文说明)

USB接口针脚界说及详细说明(附图文说明)之邯郸勺丸创作鉴于近期常有客户向我司咨询关于USB接口针脚界说及图文解释, 将USB针脚资料进行整理上传, 供客户参阅, 详情如下:一、USB接口界说:众所周知, USB接口金属触点为4根金属线, 两根电源线和两根数据信号线, 故信号是串行传输的.因此也被称为串行口, 标准的USB2.0接口其数据传输速度可达480Mbps.可以很好的满足工业和民用的需要.USB接口的输出电压和电流是:+5V 500mA 实际运用中存有正负0.2v的误差, 也就是4.8-5.2V .usb接口的4根线一般是红白绿黑从左到右这样分配的, 具体针脚界说如下所示, 特提醒切勿将正负极弄反了, 否则会损坏USB设备或者计算机南桥芯片, 从而影响设备正常使用.二、USB引脚界说:针脚名称说明接线颜色 1 VCC + 5V电压红色 2 D- 数据线负极白色 3 D+ 数据线正极绿色 4 GND 接地黑色三、MiniUSB接口界说:一般的排列方式是:红白绿黑从左到右界说:红色-USB电源:标有-VCC、Power、5V、5VSB字样绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+白色-USB数据线:(负)-DATA-、USBD-、PD-、 USBDT+黑色-地线:GND、Ground四、MiniUSB引脚界说:针脚名称说明接线颜色 1 VCC+ 5V电压红色 2 D- 数据线负极白色3 D+ 数据线正极绿色 4 ID permits distinctionof Micro-A- and Micro-B-Plug noneType A:connected to Ground Type B:notconnected 5 GND 接地黑色插针管脚界说(图纸):其中ID脚通常为空, 只有在OTG功能中才使用.由于Mini-USB接口分Mini-A、B和AB接口.如果你的系统仅仅是用做Slave, 那么就使用B接口.系统控制器会判断ID脚的电平判断是什么样的设备拔出, 如果是高电平, 则是B接头拔出, 此时系统就做主模式(master mode) ;如果ID为低, 则是A接口拔出, 然后系统就会使用HNP对话协议来决定哪个做Master, 哪个做Slave.我们手机/移动电源等设备上一般用的都是B型MiniUSB口/Micro USB接口, 目前市面上最为通用的也是USB B型接口、MiniUSB B 型口以及Micro USB B型接口.。

USB接线图

USB接线图
图中从左往右依次是:MiniUSB公口(A型插头)、MiniUSB公口(B型插头)、USB公口(B型插 头)、USB母口(A型插座)、USB公口(A型插头) 下图是主板与 USB接口的详细连接方法
一、简介 通用串行总线(英文:UniversalSerialBus,简称 USB)是连接外部装
置的一个串口汇流排标准,在计算机上使用广泛,但也可以用在机顶盒和游戏机上,补充标 准 On-The-Go( OTG)使其能够用于在便携装置之间直接交换资料 二、接口定义及电路
USB引脚定义:USB接口定义 针脚 名称 说明 接线颜色 1 VCC +5V电压 红色 2 D数据线负极 白色 3 D+ 数据线正极 绿色

4 GND 接地 黑色 MiniUSB接口定义:
MiniUSB引脚定义: 针脚 名称 说明 接线颜色 1 VCC +5V电压 红色 2 D数据线负极 白色 3 D+ 数据线正极 绿色 4 ID
permits distinction of Micro-A- and Micro-B-Plug Type A:connected to Ground Type B:not connected none 5 GND 接地 黑色

各种USB接口定义详解

各种USB接口定义详解

USB是一种常用的pc接口,他只有4根线,两根电源两根信号,如下图.故信号是串行传输的,usb接口也称为串行口,usb2.0的速度可以达到480Mbps。

可以满足各种工业和民用需要.USB接口的输出电压和电流是:+5V 500mA 实际上有误差,最大不能超过+/-0.2V 也就是4.8-5.2V 。

usb接口的4根线一般是下面这样分配的,需要注意的是千万不要把正负极弄反了,否则会烧掉usb设备或者电脑的南桥芯片:黑线:gnd 红线:vcc 绿线:data+ 白线:data-
--------------------------------------------------------
USB接口定义颜色
一般的排列方式是:红白绿黑从左到右
定义:
红色-USB电源:标有-VCC、Power、5V、5VSB字样
绿色-USB数据线:(正)-DATA+、USBD+、PD+、USBDT+ 白色-USB数据线:(负)-DATA-、USBD-、PD-、USBDT+ 黑色-地线:GND、Ground
---------------------------------------------------------
关于MINIUSB
一般MINIUSB是5芯的:
1——VCC
2——D-
3——D+
4——ID
5——GND。

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图

PS2、USB、DB-9、网卡、串口、并口、VGA针脚定义及接口定义图以下为仅为主板各接口的针脚定义,外接出来的设备接口则应与主板对应接口针脚定义相反,如鼠标的主板接口定义为6——数据,4——VCC,3——GND,1——时钟,鼠标线的接口定义则与之相反为5——数据,3——VCC,4——GND,2——时钟;其他外接设备与此相同。

首先是ATX 20-Pin电源接口电源接口,根据下图你可方便判断和分辨。

现在为提高CPU 的供电,从P4主板开始,都有个4P接口,单独为CPU供电,在此也已经标出。

鼠标和键盘绝大多数采用PS/2接口,鼠标和键盘的PS/2接口的物理外观完全相同,初学者往往容易插错,以至于业界不得不在PC'99规范中用两种不同的颜色来将其区别开,而事实上它们在工作原理上是完全相同的,从下面的PS/2接口针脚定义我们就可以看出来。

上图的分别为AT键盘(既常说的大口键盘),和PS2键盘(即小口键盘),如今市场上PS2键盘的数量越来越多了,而AT键盘已经要沦为昨日黄花了。

因为键盘的定义相似,所以两者有共同的地方,各针脚定义如下:1、DATA 数据信号2、空3、GND 地端4、+5V5、CLOCK 时钟6 空(仅限PS2键盘)USB(Universal Serial Bus,通用串行总线)接口是由Compaq、IBM、Microsoft等多家公司于1994年底联合提出的接口标准,其目的是用于取代逐渐不适应外设需求的传统串、并口。

1996年业界正式通过了USB1.0标准,但由于未获当时主流的Win95支持(直到Win95 OSR2才通过外挂模块提供对USB1.0的支持)而未得到普及,直到1998年USB1.1标准确立和Win98内核正式提供对USB接口的直接支持之后,USB才真正开始普及,到今天已经发展到USB2.0标准。

USB接口的连接线有两种形式,通常我们将其与电脑接口连接的一端称为“A”连接头,而将连接外设的接头称为“B”连接头(通常的外设都是内建USB数据线而仅仅包含与电脑相连的“A”连接头)。

主板USB管脚接口定义大全

主板USB管脚接口定义大全

主板USB管脚接口定义大全~!一、概述因为每个USB接口能够向外设提供+5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装。

绝对不能出错,否则将烧毁主板或者外设。

相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。

这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构,那问题不是就迎刃而解了吗。

二、USB接口实物图主机端:接线图:VCC Data-Data+GND实物图:设备端:接线图:VCCGNDData-Data+三、市面上常见的USB接口的布线结构这两年市面上销售的主板,板载的前置USB接口,使用的都是标准的九针USB接口,第九针是空的,比较容易判断。

但是多数品牌电脑使用的都是厂家定制的主板,我们维修的时候根本没有使用说明书;还有像以前的815主板,440BX,440VX主板等,前置USB 的接法非常混乱,没有一个统一的标准。

当我们维修此类机器时,如何判断其接法呢?现在,把市面上的比较常见的主板前置USB接法进行汇总,供大家参考。

(说明:■代表有插针,□代表有针位但无插针。

)1、六针双排这种接口不常用,这种类型的USB插针排列方式见于精英P6STP-FL(REV:1.1)主板,用于海尔小超人766主机。

其电源正和电源负为两个前置USB接口共用,因此前置的两个USB接口需要6根线与主板连接,布线如下表所示。

■DATA1+■DATA1-■DATA2-■DATA2+■GND2、八针双排这种接口最常见,实际上占用了十针的位置,只不过有两个针的位置是空着的,如精英的P4VXMS(REV:1.0)主板等。

该主板还提供了标准的九针接法,这种作是为了方便DI Y在组装电脑时连接容易。

■VCC■DATA-■DATA+□NUL■GND■GND□NUL■DATA+■DATA-■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。

USB接口引脚定义

USB接口引脚定义

USB接口引脚定义2011-07-28 15:28:18| 分类:嵌入式硬件| 标签:|字号大中小订阅以下均为插头或插座的前视图,即将插头或插座面向自己1、USB-A型插座2、USB-A型插头3、USB-B型插座4、USB-B型插头5、USB mini-B型插座6、USB mini-B型插头微型(Mini)USB接口引脚定义(2011-06-25 21:11:23)转载标签:it微型(Mini)USB接口引脚定义引脚功能颜色备注1V BUS红电源+5V 2DATA-白数据-3DATA+绿数据+4ID A型:与地相连B型:不接地(空)5GND黑地其中ID脚在OTG功能中才使用。

由于Mini-USB接口分Mini-A、B和AB接口。

如果你的系统仅仅是用做Slave,那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入,如果是高电平,则是B接头插入,此时系统就做主模式(master mode)如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

从左往右依次为:miniUSB公口(A型插头)、miniUSB公口(B型插头)、USB公口(B型)、USB 母口(A型插座)、USB公口(A型插头)USB、Mini-USB、Micro-USB接口的引脚定义看到网络上有很多USB、Mini-USB(迷你USB)接口的文章,里面有很多手工画的贴图要么不清楚,要么就是错误的(按照它的标法,插头都插不到插座里),考虑到USB连线和接口应用的广泛性,特重新整理编辑,希望对大家有所帮助。

下面介绍标准USB接口的引脚定义,USB是一种常用的PC接口,只有4根线(两根电源,两根信号)。

需要注意的是,千万不要把正负极接反了,否则会烧掉USB设备或者电脑主板的南桥芯片!USB接口的引脚定义(照牛排一般看公口,梯形对着自己,A型USB公口从右数起,B型的则是左起顺时针转个圈)Mini-USB接口的引脚定义(也是看公口,梯形对着自己,A、B型的Mini-USB公口都从左数起)其中,Mini USB接口的ID脚只有在OTG功能(就是在没有电脑的情况下,两个USB设备间的数据传送。
