地下管线数据的自动化处理

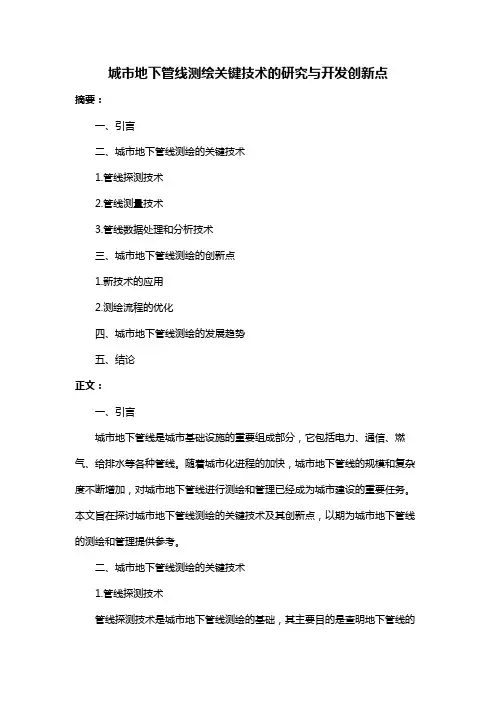

城市地下管线测绘关键技术的研究与开发创新点
城市地下管线测绘关键技术的研究与开发创新点摘要：一、引言二、城市地下管线测绘的关键技术1.管线探测技术2.管线测量技术3.管线数据处理和分析技术三、城市地下管线测绘的创新点1.新技术的应用2.测绘流程的优化四、城市地下管线测绘的发展趋势五、结论正文：一、引言城市地下管线是城市基础设施的重要组成部分，它包括电力、通信、燃气、给排水等各种管线。
随着城市化进程的加快，城市地下管线的规模和复杂度不断增加，对城市地下管线进行测绘和管理已经成为城市建设的重要任务。
本文旨在探讨城市地下管线测绘的关键技术及其创新点，以期为城市地下管线的测绘和管理提供参考。
二、城市地下管线测绘的关键技术1.管线探测技术管线探测技术是城市地下管线测绘的基础，其主要目的是查明地下管线的分布、位置、走向、埋深等信息。
常见的管线探测技术包括电磁波法、磁电法、地震波法等。
这些技术各有优缺点，应根据实际情况选择合适的探测方法。
2.管线测量技术管线测量技术是在管线探测的基础上，对地下管线进行精确定位和测量。
常见的管线测量技术包括全站仪测量、全球定位系统（GPS）测量、地下管线仪测量等。
管线测量技术的发展趋势是高精度、高效率、自动化。
3.管线数据处理和分析技术管线数据处理和分析技术是将探测和测量得到的管线数据进行整合、处理和分析，从而为城市地下管线的管理提供有效信息。
常见的数据处理和分析技术包括地理信息系统（GIS）技术、数据挖掘技术、三维可视化技术等。
这些技术可以提高城市地下管线数据的利用率和管理效率。
三、城市地下管线测绘的创新点1.新技术的应用近年来，随着科技的发展，一些新技术在城市地下管线测绘中得到应用，如无人机、激光扫描等技术。
这些新技术可以提高测绘的精度和效率，降低人力和物力成本。
2.测绘流程的优化在城市地下管线测绘过程中，通过优化测绘流程，可以提高测绘质量和效率。
例如，采用分阶段、分层次的测绘方法，可以降低测绘的复杂度；采用实时数据处理和分析技术，可以提高测绘的实时性和准确性。
应用GIS技术的地下管线管理系统数据组织与管理研究
应用GIS技术的地下管线管理系统数据组织与管理研究摘要:本文基于笔者多年从事城市地下管线数据入库的工作经验,以城市综合地下管线管理系统数据组织与管理为研究对象,探讨了地下管线管理系统的设计方法,给出了地下管线数据的组织和管理思路,全文是笔者长期实践基础上的理论升华,相信对从事相关工作的同行有所裨益。
关键词:城市综合地下管线管理系统数据组织1 城市综合地下管线管理系统特点研究城市综合地下管线管理系统就是指利用GIS技术和其他专业技术,采集、管理、更新、分析和处理地下管线数据的一种技术系统。
同一般的GIS相比,具有以下特点。
(1)城市综合地下管线管理系统是一个四维的系统,隐蔽性决定了时间及三维空间动态的复杂性。
(2)隐蔽性、埋设位置的集中性也决定了地下管线数据的重要性,数据的完整性、可靠性与准确性是地下管线系统实用的关键。
(3)系统必须自动识别管线间的连接性,即管线与管点间的拓扑关系非常重要。
(4)城市综合地下管线管理系统是一个信息在空间分布上极不均匀的空间异质系统,城市中心区的管线密度较大,从中心区向城市边缘区急剧减小。
(5)城市综合地下管线管理系统必须将地下、地上的各种管线纳入统一的系统中进行管理。
2 城市综合地下管线管理系统建立的意义城市地下管线普查是城市建设、规划的一项重要基础上作。
20世纪90年代初以来,我国部分城市进行了地下管线普查,获取了大量的地下管线资料。
如何管理这些宝贵的地下管线资料,最大限度地发挥地下管线普查的经济效益成为一项重要的任务。
传统的管线资料管理手段大多采用文本文件或者数据库来存储管线的属性数据,用DWG图形文件来存储管线的图形数据,图形数据与属性数据完全分离,管线资料管理混乱,资料更新速度慢,跟不上现代城市建设的步伐,不能保证资料的现势性和正确性。
因此,同步建立地下综合管线管理信息系统是确保地下管线普查使用目的的实现与广泛应用的最佳方法。
(1)使用计算机存储管线信息大大缩小了存储空间。
城市地下管线数据检查、整理及入库分析
城市地下管线数据检查、整理及入库分析摘要：地下管线是城市重要的基础设施，为全面掌握全市地下管线的分布情况，建立地下管线三维信息管理系统，加强地下管线信息化建设和管理，需整合各区地下管线普查成果数据，形成全市权威的、唯一的管线数据库。
我作为项目的主要负责人，参与了项目的设计、实施工作，由于管理得当，最终实现了项目预期目标。
关键词：地下管线；技术路线；数据检查；整理；入库引言某市为整合各区地下管线普查成果数据，形成全市权威的、唯一的管线数据库，启动了城市地下管线数据检查、整理及入库项目，项目总投资 2000 万元，总工期 1 年，主要建设内容包括对地下管线的数据标准化、接边处理、逻辑检查等。
我作为项目的主要负责人，从建设内容、技术路线和要求、工作重点、难点及对策等几个方面，对城市地下管线数据检查、整理及入库进行分析。
一、项目内容本项目主要内容包括对地下管线的数据标准化、接边处理、逻辑检查等，具体如下：1、对各区提交的管线普查成果数据进行数据标准化、数据检查、入库。
2、对跨区管线数据作接边检查、入库。
3、建立三维管线模型，并在三维环境下作进一步的逻辑检查、整改、入库等工作。
4、外业核查。
对内业检查中发现的问题进行必要的外业核查，进一步确保数据的准确性。
5、提供本项目相关技术咨询服务。
二、技术路线本项目利用“地下管线数据预处理系统”，可提高该系统在地下管线数据核查方面的自动化、智能化水平。
同时，选取一块具有代表性的区域，将其作为试验区进一步验证系统的可靠性及作业方法的可行性。
本项目具体实施包括前期准备、项目设计及交底、管线数据计算机检查、建立三维管线模型、三维管线数据核查、管线探测、质量检查、项目验收等阶段，同步开展项目技术咨询服务工作。
三、技术要求1、技术咨询技术咨询服务将贯穿整个项目全过程，协助用户完成市地下管线相关技术标准规程、相关管理规范性文件的制定，包括地下管线规划管理、地下管线档案信息管理、地下管线更新管理等。

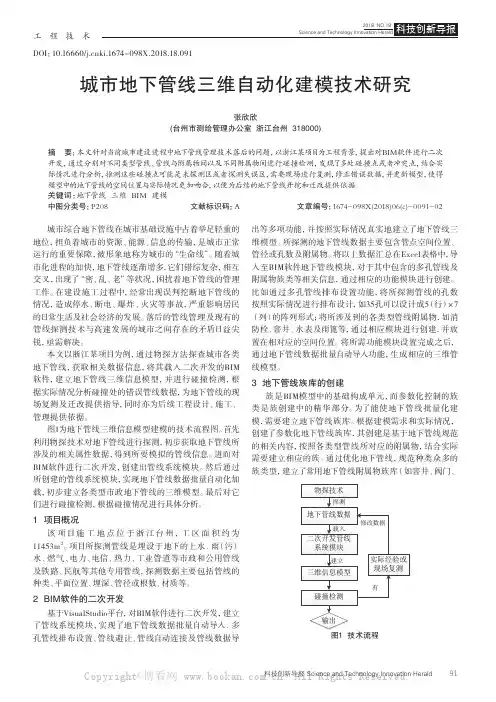

城市地下管线三维自动化建模技术研究
工程技术科技创新导报 Science and Technology Innovation Herald91DOI：10.16660/ki.1674-098X.2018.18.091城市地下管线三维自动化建模技术研究张欣欣(台州市测绘管理办公室 浙江台州 318000)摘 要：本文针对当前城市建设进程中地下管线管理技术落后的问题，以浙江某项目为工程背景，提出对BIM软件进行二次开发，通过分别对不同类型管线、管线与附属物间以及不同附属物间进行碰撞检测，发现了多处碰撞点或者冲突点，结合实际情况进行分析，推测这些碰撞点可能是未探测区或者探测失误区，需要现场进行复测，修正错误数据，并更新模型，使得模型中的地下管线的空间位置与实际情况更加吻合，以便为后续的地下管线开挖和迁改提供依据。
关键词：地下管线 三维 BIM 建模中图分类号：P208 文献标识码：A 文章编号：1674-098X(2018)06(c)-0091-02城市综合地下管线在城市基础设施中占着举足轻重的地位，担负着城市的资源、能源、信息的传输，是城市正常运行的重要保障，被形象地称为城市的“生命线”。
随着城市化进程的加快，地下管线逐渐增多，它们错综复杂，相互交叉，出现了“密、乱、老”等状况，困扰着地下管线的管理工作。
在建设施工过程中，经常出现误判挖断地下管线的情况，造成停水、断电、爆炸、火灾等事故，严重影响居民的日常生活及社会经济的发展。
落后的管线管理及现有的管线探测技术与高速发展的城市之间存在的矛盾日益尖锐，亟需解决。
本文以浙江某项目为例，通过物探方法探查城市各类地下管线，获取相关数据信息，将其载入二次开发的BIM 软件，建立地下管线三维信息模型，并进行碰撞检测，根据实际情况分析碰撞处的错误管线数据，为地下管线的现场复测及迁改提供指导，同时亦为后续工程设计、施工、管理提供依据。
图1为地下管线三维信息模型建模的技术流程图。
首先利用物探技术对地下管线进行探测，初步获取地下管线所涉及的相关属性数据，得到所要模拟的管线信息。
街道地下管线如何实现可视化管理
街道地下管线如何实现可视化管理在城市的街道下方，错综复杂地分布着各类地下管线，如供水、排水、燃气、电力、通信等。
这些管线是城市运行的“生命线”，然而，由于其深埋地下，管理和维护一直是个难题。
如何实现街道地下管线的可视化管理，成为了城市管理者和相关部门关注的焦点。
一、地下管线管理的现状与挑战目前，很多城市在地下管线管理方面存在诸多问题。
首先，信息不准确、不完整是一个普遍现象。
由于历史原因，一些管线的铺设和变更没有得到准确记录，导致在进行新的建设或维护时，无法清楚了解地下管线的布局。
其次，不同类型的管线往往由不同的部门管理，信息难以共享和整合，形成了“信息孤岛”。
再者，传统的管理方式主要依赖图纸和人工记忆，效率低下且容易出错。
这些问题给城市的发展和居民的生活带来了诸多不便。
例如，在进行道路施工时，可能会因为不清楚地下管线的位置而挖断管线，造成停水、停电、停气等事故，影响居民的正常生活。
此外，由于无法及时发现和处理管线的故障，还可能导致安全隐患，甚至引发火灾、爆炸等严重后果。
二、可视化管理的重要意义实现街道地下管线的可视化管理具有重要意义。
首先，它能够提高管理效率。
通过直观的图像和数据展示，管理人员可以快速了解地下管线的分布和状态，从而更有效地进行规划、建设和维护工作。
其次，可视化管理有助于减少事故的发生。
在进行施工或抢修时，施工人员可以清晰地看到地下管线的位置和走向，避免误操作。
此外，可视化管理还能为城市的发展提供有力支持。
通过对地下管线的全面掌握，城市规划者可以更合理地规划城市的布局，为城市的可持续发展奠定基础。
三、实现可视化管理的技术手段要实现街道地下管线的可视化管理，需要借助一系列先进的技术手段。
1、地理信息系统（GIS）GIS 是一种将地理空间数据与属性数据相结合的技术。
通过采集地下管线的位置、管径、材质等信息，并将其输入到 GIS 系统中，可以生成地下管线的二维或三维地图。
管理人员可以在地图上进行查询、分析和编辑，实现对地下管线的可视化管理。
地下市政基础设施普查管线数据整合方案探讨
智能管廊NO.10 202349智能城市 INTELLIGENT CITY 地下市政基础设施普查管线数据整合方案探讨潘誉（广州市城市规划勘测设计研究院，广东 广州 510060）摘要：文章根据广州市地下市政基础设施普查管线数据升级项目需求，基于已有测绘成果以及调查和收集到的各类管线数据，采用几何特征关联、属性特征关联等矢量数据融合的方法整合多源数，较大程度上避免重复测量，降低大量数据处理人员成本，形成一套集管理信息、技术信息和地质灾害隐患信息于一体的准确、全面的地下管线数据库。
关键词：市政基础设施；地下管线；空间数据融合；管线数据处理中图分类号：TU990.3文献标识码：A文章编号：2096-1936（2023）10-0049-03DOI：10.19301/ki.zncs.2023.10.015Exploring a data integration scheme for underground municipalinfrastructure survey pipeline data in urban areasPAN YuAbstract:According to the requirements of the pipeline data upgrading project of Guangzhou underground municipal infrastructure survey, based on the existing surveying and mapping results and various pipeline data collected and investigated, the paper adopts vector data fusion methods such as geometric feature association and attribute feature association to integrate multiple sources, which avoids repeated measurements to a large extent and reduces the cost of a large number of data processing personnel, to form a set of management information, technical information and geological hazard information in one of the accurate, comprehensive underground pipeline database.Key words:municipal infrastructure; underground pipelines; spatial data fusion; pipeline data processing城市地下市政基础设施存在统筹协调不够、运行管理不到位等问题[1]。
如何进行城市地下管线信息管理与更新
如何进行城市地下管线信息管理与更新随着城市的不断发展和建设，地下管线的存在变得越来越重要。
城市地下管线包括水、电、燃气、通信等各种管线，对城市的正常运行和居民的日常生活至关重要。
然而，由于管网的庞大和复杂性，城市地下管线信息的管理和更新成为一项重要的任务。
本文将探讨如何进行城市地下管线信息管理与更新，以提高城市管理的科学性和有效性。
一、建立管线信息数据库要进行城市地下管线信息管理与更新，首先需要建立一个完善的管线信息数据库。
这个数据库应该包含对所有管线的详细描述，包括位置、种类、规格、运行状态等信息。
在建立数据库的过程中，需要收集现有管线的相关数据，并记录下管线的具体位置和状态。
此外，还应将该数据库与地理信息系统（GIS）相结合，以便通过地图查看和分析管线的分布情况。
二、加强监测和巡检工作城市地下管线信息的管理和更新需要借助科技手段。
一方面，应加强对管线的监测和巡检工作，及时发现管线的故障和损坏，并进行修复和维护。
可以利用先进的无人机技术、高清摄像和遥感技术等手段，对管线进行全方位的监测。
另一方面，还可以采用传感器和监测设备，实时监测管线的运行状态和压力变化，及早发现问题。
三、推行管线信息共享和交流城市地下管线信息的管理和更新需要各个相关部门的协作和共同努力。
因此，应建立一个管线信息共享和交流的平台，促进不同部门之间的合作和信息交流。
这样一来，可以更好地提高城市管线信息的精确性和完整性。
各个部门应向该平台提供管线信息的更新，并及时通报任何管线变化和紧急情况。
四、采用创新技术进行管线信息更新随着信息技术的不断发展，可以采用更多的创新技术来进行城市地下管线信息的更新和管理。
例如，可以利用人工智能算法和大数据分析，自动化识别和更新管线的信息。
另外，还可以使用虚拟现实和增强现实技术，模拟出地下管线的分布情况，方便操作人员进行信息的更新和管理。
五、加强培训和人员管理城市地下管线信息的管理和更新需要专业的人才和技能。
地下管线探测数据处理及可视化技术的分析
宋子铖 （辽宁省地理信息院，辽宁 沈阳 １１００３４）
摘要 ：探地雷达在地球物理探测及浅表层测绘中被广泛应用， 自身具有快速性、无损性及分辨率高等特点，具有良好的应用 效果。国内外的探究人员对该技术进行了深入的探究，但是该 技术在实际的应用过程中受数据处理及数据可视化影响较大， 给探测工作的有效开展带来了较多的制约性因素，其自身的实 用效果较差。本文主要是对探地雷达在地下管线探测中的数据 处理及可视化技术进行深入研究。 关键词 ：地下管线 ；探地雷达 ；数据处理 ；可视化
2.2 管线要素的三维可视化 ２．２．１ 组件对象模型的管点要素可视化 组件对象模型主要是指一种有支持和开发功能的组件框 架，能够通过统一的方式实现对各个软件的交互工作，使交互 方法具有规范性，组件对象之间不受特定语言的约束，在进行 管线三维建模时，应该运用专业性较强的三维建模软件确保管 线设施的可视化，结合管线的空间走向，对设施的角度进行调 整，通过与管线的密切配合，展现出软件的强大集合造型能力， 对提升系统的可扩展性，促进模型的可视化具有重要作用。 ２．２．２ 顶点混合技术的管线段衔接处的平滑处理 在管线要素的三维可视化中，管线段的衔接部分会导致系 统耗费较多的资源和时间，导致管线的管点数据量增大，绘制 的效率降低。通过运用图形处理单元中的顶点混合技术，能够 实现对管线衔接处的无缝粘结，确保管线表面的平滑和完整 性，对提高三维管线的可视化效果具有重要作用，提高了三维 渲染的速度。顶点混合技术能够模拟人体的运动方式，提供了 绘制动画所需的集合模型和纹理信息，明确了骨骼运动对顶点 因子造成的影响。而 ＧＰＵ 三维图形编程主要是运用运算器来 完成图形计算工作，将顶点处理器和片元处理器作为主要的流 处理机，对提高运算速度具有重要作用，使计算结果精度大大 提高 ［２］。 １． 三维可视化中的资源管理 资源管理类型主要包括管点资源和各类管线纹理两大类内 容。大多数数据库都是由二维表组成的，各个表都是独立的， 不受外键约束，主要是采用外码索引表的建立方法，将外码作 为系统中的关键词，通过在数据库汇中进行文字定位的形式， 提升了文字获取的速度 ［３］。 结论 ：本文主要是对地下管线探测数据的处理及可视化进行 了深入的研究，对探地雷达原理及数据处理流程进行阐述， 详细的分析了地下管线探测数据的可视化技术，系统的介绍 了管线技术的三维建模和管线要素的三维可视化，构建了实 用化的地下管线探测数据可视化原型系统，充分的展现出了 探地雷达在地下管线探测中的重要作用，对提升浅表层测绘 的速度及精确性具有重要作用，实现了对探地雷达技术的定 性判读和定性分析。
基于遥感与测绘技术的城市地下管线信息管理与维护系统研究与开发
基于遥感与测绘技术的城市地下管线信息管理与维护系统研究与开发随着城市化进程的加速与城市规模的不断扩大，城市地下管线系统的规模和复杂性也愈发显著。
然而，由于城市地下管线系统的不可见性和隐蔽性，传统的手工调查和维护方式已经无法满足日益增长的需求。
为了保证城市基础设施的安全和可持续发展，基于遥感与测绘技术的地下管线信息管理与维护系统的研究与开发变得尤为重要。
一、地下管线信息管理与维护系统的意义和现状地下管线系统作为城市基础设施的重要组成部分，承载着供水、供气、供电、供热以及通信等重要功能。
然而，常年的使用和自然环境的影响，地下管线系统容易出现老化、破损和泄漏等问题，不仅影响了城市运行的稳定性，还带来了安全隐患和环境污染的风险。
传统的地下管线信息管理与维护方式主要依赖于人工勘察和记录，这种工作效率低下、成本高昂且易出现错误。
同时，由于地下管线的众多，互相交错且分布范围广泛，人工调查也存在着风险和困难。
因此，采用基于遥感与测绘技术的地下管线信息管理与维护系统迫在眉睫。
二、基于遥感与测绘技术的地下管线信息管理与维护系统的原理基于遥感与测绘技术的地下管线信息管理与维护系统主要依赖于激光雷达、地理信息系统（GIS）、全球定位系统（GPS）等技术手段。
激光雷达可以精确测量地下管线的三维坐标和形状，而GIS则能够将这些数据与其他相关数据进行空间分析和管理。
同时，GPS定位系统可以提供精确的地理位置信息，实现对地下管线进行精准的定位和识别。
通过结合这些技术手段，基于遥感与测绘技术的地下管线信息管理与维护系统可以实现对地下管线的全面监测和管理。
系统可以预先确定管线位置并进行空间分析，帮助维护人员及时发现问题和进行维修工作。
此外，系统还可以结合智能算法和大数据分析，实现对地下管线的自动化识别和预测，提高管理效率和减少人为错误。
三、地下管线信息管理与维护系统的现实应用基于遥感与测绘技术的地下管线信息管理与维护系统在实际应用中已经取得了良好的效果。
