电脑主板USB接线方法图解大全
主板SL_75DRV4前置USB口接法
主板SL_75DRV4前置USB口接法
主板上是个16针的接口.
排序如下:
1红VCC9黑GND
2白D0-10(空)
3绿D0+11(空)
4黑GND12(空)
5红VCC13黑GND
6白D0-14(空)
7绿D0+15(空)
8黑GND16(空)
接USB CABLE时,只接1-8针就行了,9-16针可以空着
以下内容为说明书上原话
注意：目前市面上的USB 接口连接线除上图的两排16 针的以外，还有两排8 针和两排10 针的，在使用两排8 针的连接线时，可直接插在主板对应的USB 插针上使用，注意信号线方向，使用两排10 针的连接线时，因为其第五针为接地信号，而主板上的第五针为电源信号，因此，必须将连线的第五针剪断，否则
可能会造成USB 设备损坏。
建议使用两排8 针的USB 连接线。
主板USB接口电路结构图解
主板USB接口电路结构图解因为每个 USB 接口能够向外设提供＋ 5V500MA 的电流，当我们在连接板载 USB 接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置 USB 插线时也发生过类似的“ 冒烟事见“ 。
这就需要我们能够准确判别前置 USB 线的排列顺序如果我们晓得 USB 接口的基本布线结构，那问题不是就迎刃而解了吗。
USB 接口图解主机端：接线图：VCCData －Data ＋GND实物图：设备端：接线图：VCCGNDData －Data ＋三、市面上常见的 USB 接口的布线结构这两年市面上销售的主板，板载的前置 USB 接口，使用的都是标准的九针USB 接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的 815 主板，440BX ， 440VX 主板等，前置 USB 的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置 USB 接法进行汇总，供大家参考。
( 说明：■ 代表有插针，□ 代表有针位但无插针。
)1 、六针双排这种接口不常用，这种类型的 USB 插针排列方式见于精英 P6STP －FL(REV ： 1.1) 主板，用于海尔小超人 766 主机。
其电源正和电源负为两个前置 USB 接口共用，因此前置的两个 USB 接口需要 6 根线与主板连接，布线如下表所示。
■DATA1+■ VCC■DATA2-■DATA2+■ GND2 、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的 P4VXMS(REV ： 1.0) 主板等。
该主板还提供了标准的九针接法，这种作是为了方便 DIY 在组装电脑时连接容易。
■ VCC■DATA －■DATA ＋□NUL■ GND■ GND□NUL■DATA ＋■DATA －■ VCC微星 MS-5156 主板采用的前置 USB 接口是八针互反接法。

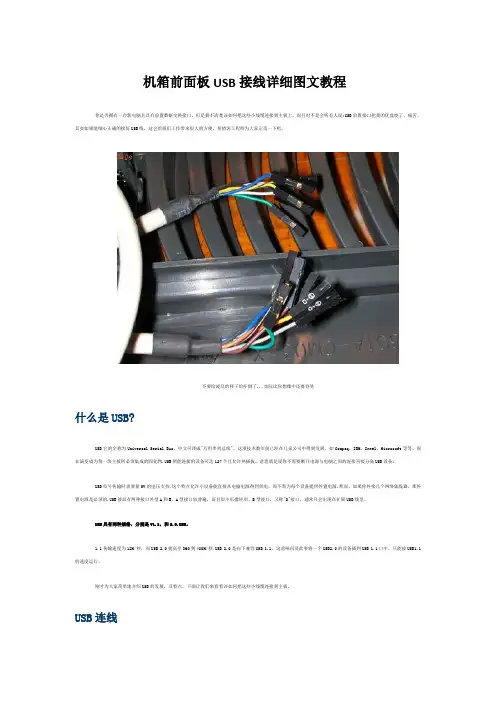

机箱前面板USB接线详细图文教程
机箱前面板USB接线详细图文教程你是否拥有一台新电脑且具有前置数据交换接口，但是搞不清楚该如何把这些小线缆连接到主板上。
而且时不是会听有人说:USB前置接口把我的优盘烧了。
痛苦，其实如果能细心正确的接好USB线，这会给我们工作带来很大的方便。
易错客工程师为大家示范一下吧。
不要给凌乱的样子给吓倒了...实际比你想像中还要容易什么是USB?USB它的全称为Universal Serial Bus，中文可译成"万用串列总线"，这项技术数年前已经在几家公司中得到发展，如Compaq，IBM，Intel，Microsoft等等。
现在演变成为每一块主板所必须集成的固化物.USB所能连接的设备可达127个且允许热插拔。
意思就是说你不需要断开电源与电脑之间的连接直接分离USB设备。
USB信号传输时需要量5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电，而不需为每个设备提供外置电源.然而，如果你外接几个网络集线器，那外置电源是必须的.USB接品有两种接口外型A和B。
A型接口较普遍，而且很小形像矩形。
B型接口，又称"D"接口，通常只会出现在扩展USB线里。
USB具有两种规格，分别是V1.1，和B。
1.1传输速度为12M/秒，而USB2.0提高至360到480M/秒.USB 2.0是向下兼容USB 1.1，这意味问及此事将一个USB2.0的设备插到USB 1.1口中，只能按USB1.1的速度运行。
刚才为大家简单地介绍USB的发展，及特点，下面让我们来看看该如何把这些小线缆连接到主板。
USB连线回顾在上面顶端的照片，许多的小线缆令它看起来十分烦恼，其实不然，只有4，或者5条线连接到每个端口，而且一般主板通常都有两个端口。
（有时候你从一些OEM版如戴尔，惠普诛如此类的电脑找到单独USB接口。
）领航的第一张图共包括了九条线和两个端口。
如果你是这样的想它，你就会明白只有少量的线缆是工作的。
图解说明主板前置音频线、USB连线接法
图解说明主板前置音频线、USB连线接法预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制一、前置USB连线接法图：主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB 连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB 接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB 接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、+5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+ 黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。

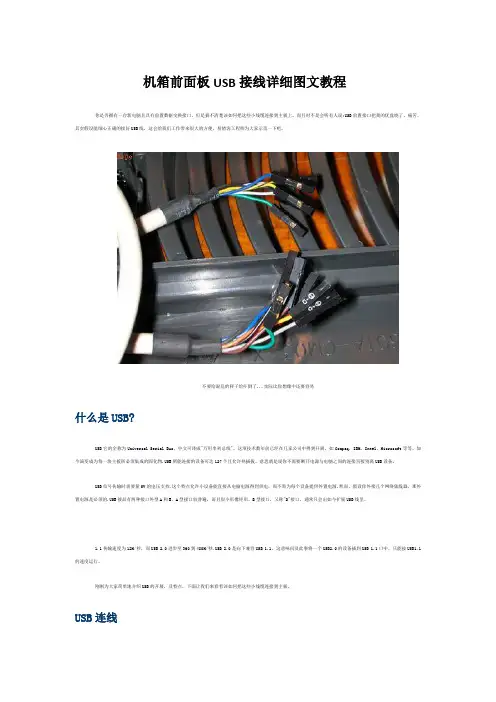

机箱前面板usb接线详细图文教程
机箱前面板USB接线详细图文教程你是否拥有一台新电脑且具有前置数据交换接口，但是搞不清楚该如何把这些小线缆连接到主板上。
而且时不是会听有人说:USB前置接口把我的优盘烧了。
痛苦，其实假设能细心正确的接好USB线，这会给我们工作带来很大的方便。
易错客工程师为大家示范一下吧。
不要给混乱的样子给吓倒了...实际比你想像中还要容易什么是USB?USB它的全称为Universal Serial Bus，中文可译成"万用串列总线"，这项技术数年前已经在几家公司中得到开展，如Compaq，IBM，Intel，Microsoft等等。
如今演变成为每一块主板所必须集成的固化物.USB所能连接的设备可达127个且允许热插拔。
意思就是说你不需要断开电源与电脑之间的连接直接别离USB设备。
USB信号传输时需要量5V的电压支持.这个特点允许小设备能直接从电脑电源得到供电，而不需为每个设备提供外置电源.然而，假设你外接几个网络集线器，那外置电源是必须的.USB接品有两种接口外型A和B。
A型接口较普遍，而且很小形像矩形。
B型接口，又称"D"接口，通常只会出如今扩展USB线里。
1.1传输速度为12M/秒，而USB2.0进步至360到480M/秒.USB 2.0是向下兼容USB 1.1，这意味问及此事将一个USB2.0的设备插到USB 1.1口中，只能按USB1.1的速度运行。
刚刚为大家简单地介绍USB的开展，及特点，下面让我们来看看该如何把这些小线缆连接到主板。
USB连线回忆在上面顶端的照片，许多的小线缆令它看起来非常烦恼，其实不然，只有4，或者5条线连接到每个端口，而且一般主板通常都有两个端口。
〔有时候你从一些OEM版如戴尔，惠普诛如此类的电脑找到单独USB接口。
〕领航的第一张图共包括了九条线和两个端口。
假设你是这样的想它，你就会明白只有少量的线缆是工作的。
接好一个USB接口，只需要这四根线.标着不同的符号四条线的定义：+5V：负责供应电流给USB设备两条DATE线：负责数据传输及交换ground:地线一部分的USB数据线会多出一条额外的地线，这是为了能更好的引导如何连接。
主板USB管脚接口大全
中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可 恢复保险电阻以保护主板稳定工作，避免受到热插拔USB外设时出现死 机或重启现象。如下图因为生产厂家采用简单供电，导致供电回路中的
滤波电感比较严重的烧毁。
因为后置USB接口与键盘接口相近，所以大部分主板在设计时都采 用了后置USB接口和键鼠一起供电的做法，在键盘接口附近一般会有一 个JB1跳线，用户可以选择是使用＋5VSB(可以提供键鼠开机功能，网络 唤醒功能，但电流较小，无法满足移动硬盘供电)供电；或者是使用＋ 5V电源供电(提供电流较大，但无法键鼠开机)。不过一些主板在设计时 就取消了跳线，所以当电脑关机时键鼠灯常亮，这种情况只能在电脑关
机后拔下主机的电源插头才能彻底断电。
像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定，把键 鼠和USB供电进行了分离。
2、采用＋5V电源通过限流IC供电或使用电源管可控供电 这种设计一般见于中高档主板，在USB供电回路中有电容滤波，保 险电阻，限流IC或功率电源管，这种设计可以保证主板的每个USB接口 向外设提供最大500MA的供电电流，同时当外设短路时，限流IC会自动 切断USB接口的供电，保证主机正常稳定的工作。不过，因为最大供电 电流只有500MA，所以当我们使用移动硬盘时，往往就会出现无法认 盘，认盘后文件读取不易，只能拷贝小文件不能拷贝大文件，拷贝文件
时该接口通常在声卡或后置耳麦接口附近。
10针前置音频接口(隽星845PEML)，该音频接口与普通常见的九针前 置音频接口有所不同，1,9是右声道，2,10是左声道，3,4，7为地，5为
VCC，6为MIC IN，8为空脚。
3、九针的前置面板接口 前置面板接口就是通常的电源开关，复位键，硬盘灯，电源灯。这 几根线通常组合在一起，也正好是九根针，如果没有图示说明，那和前 置USB接口非常相似。不过，我们可以注意到空针的为置也是第10针， 特别是新的主板该接口都用明显的颜色加以区别，因此不容易出现错
主板USB接线图解
主板USB接线图解机箱前置USB的接线方法及USB接口的布线结构一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件“。
这就需要我们能够准确判别前置USB线的排列顺序、了解USB 接口的基本布线结构。
二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GND Data－Data＋三、常见的USB接口的布线结构这两年的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
现在，我们把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作法是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
usb接线详解
一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel 430TX 芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
主板USB管脚接口大全和主机外连线（转载）
主板USB管脚接口大全和主机外连线（转载）主板USB管脚接口大全本帖最后由 hhh0503 于 2010-1-5 18:04 编辑一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP －FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2-■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
http■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
联想主板前置-USB-音频-等接线图
联想主板前置USB 音频等接线图联想主板接线图F usb1 实例图示及对应接线图：F usb2 实例图示及对应接线图：F usb3 实例图示及对应接线图：联想主板13针前置音频实例图示及对应接线图：联想最新的主板和老一些的主板的音频接口都是联想自己的标准老款是7针的音频.新款是13针的音频相关图片: 老式的就不截图了下面看看现有普通机箱的音频线大概有几类普通散装7针接线整套的7针音频线普通散装7针接线标示不一样的图片那么我们怎么用普通机箱来完成联想音频的前置问题1先说普通7针的接法联想G31主板接口定义及准系统装置现市场上各种机箱的前置音频面板接线大概分为4种：标准7线接口、简化7线接口、5 线接口、4线接口。
对于5线、4线接口的面板，由于制造不符合标准，即使连接以后也不能组成正常的回路，后置无法正常发声的；对于这种面板的接法，由于无法实现前后置音频都能正常发声，这里就不说了。
看看现在市面上，一般机箱音频线的标示：BIOSTAR 两种前置音频接口和对应的接线方法：第一种、14针接口标准7线接法：1----MIC IN 2-----GND3----MIC POWER 4-----不接5----LINE OUT FR 6----- LINE OUT RR7----不接8-----空9----LINE OUT FL 10---- LINE OUT FR11---12闭合13-14闭合简化7线接法：1---Mic IN 2---GND3---MIC Bias 4----不接5---SPKOUT-R 6---SPKOUT-R7----不接8----空9----SPKOUT-L 10----SPKOUT-L11---12闭合13-14闭合第二种、10针接口前置音频接口位置如下图：注意：用户将连接器连接PC前置音频输出时，此时后置音频无输出！补充二:前置USB接口现在电脑的机箱大多数都有前置USB接口，在这个USB设备日渐丰富的年代，这极大地方便了我们。
主板USB接法大全
无论是散头接法还是组合接法，我们一定确定我们的安装正确无误后(特别是电源正负的接法)，才能加电试机，否则就必须使用万用表来帮助我们判断板载USB插针的正确接法。
[img]/imagesnew/hardware/0120/zuoxd050120024.jpg[/img]
2、九针的前置音频接口
虽然前置音频接口(J_AUDIO)也是九针，但空针一般为第七针，同时该接口通常在声卡或后置耳麦接口附近。
[img]/imagesnew/hardware/0120/zuoxd050120025.jpg[/img]
■DATA＋
□NUL
■GND
■VCC
■DATA－
■DATA＋
□NUL
■GND
3、九针双排
这种前置USB接口最常见，大多数主板都使用这种接口，有的还带有插槽来限位。如：精英P6IEA，INTEL D845GLVA主板，L4IBMGL2(REV：1.0B)，精英865PE-A(REV：2.0)，捷波P4X400DA主板，捷波JP4MFM。
八、与其他接口的区别
1、九针的COM接口
现在因为USB接口和1394接口的迅速普及，二者的连接安装方便，可以带电拔插，所以原来经常使用的COM端口现在已经较少出现在主板上了。生产厂家为了兼顾不同的客户群，只是在主板保留COM口的插针，供有需要的用户单独外接使用。
由于COM使用的也是九针接口，一些用户在连接前置USB接口时经常会出现错误。注意二者的区别，COM口的第十针是空的，同时外围一般会有一个图形框，再就是有明显的“COM”字母标注。
图解说明主板前置音频线、USB连线接法
主板上的USB连线插槽一般有两排，可同时接两个USB接口，每排有四针和五针两种不同的排列。
如技嘉GA －６EA主板有两排USB连线插槽，每排四针；联想TitaniumIB ＋主板有两排USB连线插槽，每排五针。
以联想TitaniumIB ＋主板为例，各针与USB接口连接线连接如下：１●－－－－VCC（电源线）２●－－－－DATA －（信号线－）３●－－－－DATA ＋（信号线＋）４○－－－－不连接（此处为一空针）５●－－－－G N D （地线）五针排列的USB连线插槽一般有一针为空针，位置一般处于正数第二针或是倒数第二针，不需连接。
实际上，无论USB连线插槽如何变化，是四针排列还是五针排列，与USB接口连线连接时一般只用到四根连线。
连接时除要认真查阅主板说明书外，还需注意的是：１．VCC与GND两线千万不要插反，否则有烧毁主板的可能，本人有切身体验！！判断两线位置也很简单，USB接口连线中电源线一般为红色，连接位置在USB连线插槽的顶端；地线一般为黑色或灰色，连接位置在插槽的底端。
用万能表测量，地线应与USB接口周围的金属物相通。
２．DATA －和DATA ＋连线呈前后排列，一般DATA －线在前，DATA ＋线在后。
市面上出售的USB接口连线，DATA －一般为白线，DATA ＋一般为青线。
如果两者插反，主板可能不能正确识别USB设备。
机箱前面板一般有两个USB接口，是通过两组四芯数据线连接到主板预留的两个USB接口插针上的。
四芯数据线的颜色分别为：红、白、绿、黑。
它们与主板的USB接口插针的对应关系如下：红（V）：电源正极，对应主板的VCC、 +5V、VC白（USB-）：信号线负极，对应主板的port-、data-、USB-绿（USB+）：信号线正极，对应主板的port+、data+、USB+黑（G）：地线，对应主板的GND、G、地线二、前置音频线接法图：英特尔在AC97音频标准之后，又推出了HD(高保真)音频标准。
电脑(主板)机箱前置USB的接线参考
电脑(主板)机箱前置USB的接线参考(图)一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事件”，因此到现在我都怕一不小心把自己的U盘在别人的机器上被烧了，所以在使用U盘拷文件时，一直都使用键盘口附近后置的USB接口，因为主板集成的接口安全，不会有电源接反的可能。
今天客户打电话投诉说自己的电脑等了半个多月才修好，可把自己的移动硬盘往上面一接，屏幕上闪了一下发现新硬件，然后移动硬盘就没有动静了，再把移动硬盘接到办公室的电脑里也不能用了。
当时我一听头就嗡的一下，马上派人上门检查，结果当用我自己做的测试线接到后置的USB接口，指示灯亮，但接到前置就根本不亮。
拆机一看，果真接反了。
后面的事就不用说了...。
由此前置USB数据线接反的严重性大家应该都知道了，但是如何防止类似的情况发生呢，这就需要我们能够准确判别前置USB线的排列顺序，可以正确连接前置USB接线。
新机器倒还可以，有使用手册，翻一翻就可以了。
但是旧主板呢，拿去修理的机器呢？没有主板手册怎么办？到网上下载主板的使用手册，太浪费时间了，更何况也不一定能够找到该型号主板的接线图。
不过，如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCC Data－Data＋GND实物图：设备端：接线图：VCC GNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
主板插针图解
电脑相关一、机箱上我们需要完成的控制按钮开关键、重启键是机箱前面板上不可缺少的按钮，电源工作指示灯、硬盘工作指示灯、前置蜂鸣器需要我们正确的连接。
另外，前置的USB接口、音频接口以及一些高端机箱上带有的IEEE1394接口，也需要我们按照正确的方法与主板进行连接。
机箱前面板上的开关与重启按钮和各种扩展接口首先，我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法，请看下图。
机箱前面板上的开关、重启按钮与指示灯的连线方法上图为主板说明书中自带的前置控制按钮的连接方法，图中我们可以非常清楚的看到不同插针的连接方法。
其中PLED即机箱前置电源工作指示灯插针，有“+”“－”两个针脚，对应机箱上的PLED接口；IDE_LED即硬盘工作指示灯，同样有“+”“－”两个针脚，对应机箱上的IDE_LED接口；PWRSW为机箱面板上的开关按钮，同样有两个针脚，由于开关键是通过两针短路实现的，因此没有“+”“－”之分，只要将机箱上对应的PWRSW接入正确的插针即可。
RESET是重启按钮，同样没有“+”“－”之分，以短路方式实现。
SPEAKER是前置的蜂鸣器，分为“+”“－”相位；普通的扬声器无论如何接都是可以发生的，但这里比较特殊。
由于“+”相上提供了+5V的电压值，因此我们必须正确安装，以确保蜂鸣器发声。
这是机箱上提供了插头上图为机箱是提供的三种接头。
其中HDD LED是硬盘指示灯，对应主板上的IDE_LED；POWER SW是电源开关，对应主板上的PWRSW；RESET SW是重启开关，对应主板上的RESET。
除了HDD LED硬盘指示灯有“+”“－”之分外，其它两个没有正负之分，HDD LED硬盘指示灯“+”“－”插反了机箱上的硬盘指示灯不会亮。
当然，为了方便消费者安装，“+”采用了红、棕与蓝进行了标识，而“－”绝一为白色线缆，这一点在任何的机箱当中是通用的，大家可以仔细观察一下。
主板电源、音频、USB线接法(图)
一般，主板电源开关和重启线不分正负，只要接上电源开关线就可以正常开机和关机了；电源和硬盘灯就分正负，不过些线接不接都不影响电脑正常使用。
一般，主板电源线等共有8根，每两根组成一组，电源开关一组，重启一组，电源灯一组（分正负），硬盘灯一组（分正负）。
一般电源线接口如下：电源LED灯+ －电源开关。
+ －重启未定义接口（这果多一个接口，貌似没用的）硬盘LED灯一般只需注意以上电源线的接法就行了，其他基本不用记，只要接口接合适就行了。
其他线如USB线、音频线、耳麦线都是整合成一组一组的，只要接口插得进就对了。
作为一名新手，要真正从头组装好自己的电脑并不容易，也许你知道CPU 应该插哪儿，内存应该插哪儿，但遇到一排排复杂跳线的时候，很多新手都不知道如何下手。
钥匙开机其实并不神秘还记不记得你第一次见到装电脑的时候，JS将CPU、内存、显卡等插在主板上，然后从兜里掏出自己的钥匙（或者是随便找颗螺丝）在主板边上轻轻一碰，电脑就运转起来了的情景吗？是不是感到很惊讶（笔者第一次见到的时候反正很惊讶）！面对一个全新的主板，JS总是不用看任何说明书，就能在1、2分钟之内将主板上密密麻麻的跳线连接好，是不是觉得他是高手？呵呵，看完今天的文章，你将会觉得这并不值得一提，并且只要你稍微记一下，就能完全记住，达到不看说明书搞定主板所有跳线的秘密。
这个叫做真正的跳线首先我们来更正一个概念性的问题，实际上主板上那一排排需要连线的插针并不叫做“跳线”，因为它们根本达不”到跳线的功能。
真正的跳线是两根/三根插针，上面有一个小小的“跳线冒”那种才应该叫做“跳线”，它能起到硬件改变设置、频率等的作用；而与机箱连线的那些插针根本起不到这个作用，所以真正意义上它们应该叫做面板连接插针，不过由于和“跳线”从外观上区别不大，所以我们也就经常管它们叫做“跳线”。
看完本文，连接这一大把的线都会变得非常轻松至于到底是谁第一次管面板连接插针叫做“跳线”的人，相信谁也确定不了。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电脑各种主板USB接线方法图解主板USB管脚接口大全一、概述因为每个USB接口能够向外设提供＋5V500MA的电流，当我们在连接板载USB接口时，一定要严格按照主板的使用说明书进行安装。
绝对不能出错，否则将烧毁主板或者外设。
相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。
这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构，那问题不是就迎刃而解了吗。
二、USB接口实物图主机端：接线图：VCCData－Data＋GND实物图：设备端：接线图：VCCGNDData－Data＋三、市面上常见的USB接口的布线结构这两年市面上销售的主板，板载的前置USB接口，使用的都是标准的九针USB接口，第九针是空的，比较容易判断。
但是多数品牌电脑使用的都是厂家定制的主板，我们维修的时候根本没有使用说明书；还有像以前的815主板，440BX，440VX主板等，前置USB的接法非常混乱，没有一个统一的标准。
当我们维修此类机器时，如何判断其接法呢？现在，把市面上的比较常见的主板前置USB接法进行汇总，供大家参考。
(说明：■代表有插针，□代表有针位但无插针。
)1、六针双排这种接口不常用，这种类型的USB插针排列方式见于精英P6STP－FL(REV：1.1)主板，用于海尔小超人766主机。
其电源正和电源负为两个前置USB接口共用，因此前置的两个USB 接口需要6根线与主板连接，布线如下表所示。
■DATA1+■DATA1-■VCC■DATA2+■GND2、八针双排这种接口最常见，实际上占用了十针的位置，只不过有两个针的位置是空着的，如精英的P4VXMS(REV：1.0)主板等。
该主板还提供了标准的九针接法，这种作是为了方便DIY在组装电脑时连接容易。
■VCC■DATA－■DATA＋□NUL■GND■GND□NUL■DATA＋■DATA－■VCC微星MS-5156主板采用的前置USB接口是八针互反接法。
虽然该主板使用的是Intel430TX芯片组，但首先提供了当时并不多见的USB1.0标准接口两个，只不过需要使用单独的引线外接。
由于该主板的USB供电采用了限流保护技术，所以即使我们把USB的供电线接反，也不会导致主板无法启或烧毁USB 设备的情况产生。
■VCC■DATA－■DATA＋■GND■GND■DATA＋■DATA-■VCC以下这种接口比较常见，多使用于815，或440BX较早的主板上。
■VCC■DATA＋■DATA－■GND■VCC■DATA-■GND以下这种接口现在不多见，也见于2001，2002年时期的主板上。
■VCC■DATA－■DATA＋□NUL■GND■VCC■DATA－■DATA＋□NUL■GND3、九针双排这种前置USB接口最常见，大多数主板都使用这种接口，有的还带有插槽来限位。
如：精英P6IEA，INTEL D845GLVA主板，L4IBMGL2(REV：1.0B)，精英865PE-A(REV：2.0)，捷波P4X400DA主板，捷波JP4MFM。
■VCC■DATA－■DATA＋■GND■NC■VCC■DATA－■DATA＋■GND□NUL有的主板的第十针也接地了，但这对性能改变不大，也没有多大差别，可以接也可以不接。
■VCC■DATA－■DATA＋■GND■GND■VCC■DATA－■GND□NUL有的主板上不但带有限位设计，同时也明确标明了每一根针的定义，如微星MS-845GLML主板。
捷波生产的几款主板的前置USB接口虽然也是九针，但空针的位置有所有同和其他厂家有点特殊，空针的位置正好相反，如845GPRO,845DBA，845DBAR2等主板，空针的位置正好是第十针，而非第九针。
精英L4S5M主板也是九针前置USB接口，但空针的位置是第七针，同时第四针是不使用的，两个USB接口的正好互反。
对于互反的USB接口，我们一定要注意不能接错，因为这种情况因为我们接对了一个，往往按经验来判断连接另一个，造成部件损坏。
■GND■NC■DATA＋■DATA－■VCC■VCC■DATA－■DATA＋□NUL4、十针双排精英P6STM主板，神舟电脑使用的FC－810T主板使用十针双排USB接口，第九，十两名为闲置插针，两个USB接口的接法相同。
■VCC■DATA－■DATA＋■GND■NC■VCC■DATA－■DATA＋■GND■NC像微星845Ultra VER：1主板，虽然使用的也是十针双排接法，但两组USB接法相反，并且使用了双地线。
■VCC■DATA－■DATA＋■GND■GND■GND■GND■DATA＋■DATA－■VCC微星815E PRO(VER：1)N1996■VCC■DATA－■DATA＋■GND■NC■GND■DATA＋■DATA－■VCC[此贴子已经被作者于2005-5-140:05:02编辑过]--作者：cjsafty--发布时间：2005-5-1323:45:00--5、十五针双排这种接口不多见，见于佰钰P4X266(PR22－S)，硕泰克SL－65KV2主板上面，虽然插针多，但USB接口也只是两个，多余的上面一排都是地线，是为了减少USB线间的干扰，提高工作性能设计的。
■GNDNULL■GND■GND■GND■GND■GND■GND■VCC■DATA－■DATA＋■GND■VCC■DATA－■DATA＋■GND实物：以下这种接口不多见，多见于一些OEM主板上面。
■GND■GND■DATA+■DATA-■VCC□NUL■DATA+■GND■VCC■DATA－■DATA＋■GND■GND□NUL■VCC■DATA-6、四针单排见于华硕CUSL2-C(REV：1.02)，三帝P651ML，精英L4VXA2等主板。
■VCC■DATA+■DATA-■GND□NUL四、机箱端的接法目前市场上销售的DIY机箱的USB接头也有两种，一种是散的，一种是组合的，分别对应使用于非标USB接口和标准USB接口。
1、散线接头2、标准组合接头一般情况下，机箱使用的USB接头都使用4种不同颜色的线来使用之区别，其中黑色线为地线(GND)，红色线为电源正级(VCC或＋5Volt)，白色线为数据负线(USB Port-或Data-)，绿色线为数据正线(USB Port+或Data+)。
无论是散头接法还是组合接法，我们一定确定我们的安装正确无误后(特别是电源正负的接法)，才能加电试机，否则就必须使用万用表来帮助我们判断板载USB插针的正确接法。
五、USB接口的基本判断方法USB线的插头方法最多，有六针的，也有八针，九针，十针的，但是因为USB线使用+5V 电源和地线，这就为我们判别其正确定义提供了帮助。
因为计算机在使用过程中会向空气中发射频带很宽的大量的电磁波，为了防止这些电磁波对其他家用电器的干扰，都使用了全钢机箱，并且箱体安全接地。
还有一点需要大家明白，不但机箱接地，同时机箱也是开关电源次级的电源地，即我们通常所说的“电源负极”。
所以在我们判别USB接口的地时，只要把万用表置于*1档或导通档，测试USB接口中那根针与机箱是导通的，这样就可以马上判断出地线。
只要知道地线了，与其隔两根针的就是“电源正”，即VCC端。
其余就可以按位置排列了。
基本方法：将万用表置于通断档或电阻档的*1档。
用黑表笔接触主板的地线，如USB接口或键盘接口，固定螺丝位置的边缘，这些位置都是地线。
黑表笔不动，用红表笔记逐个接触前置USB接口的插针。
当接到某一插针时，万用表发出鸣叫或电阻档指示为0或较小数值时，就表示此时红表笔接触的前置USB插针是地线(GND)。
接下来再根据USB连线的基本布局就可以判断电源正(VCC)和其他两根数据线了。
如果还不放心，我们还可以继续判断电源正。
因为USB使用的+5V电源，是由ATX20针电源插头的+5V(红色)或者是+5VSB(紫色)供应的，只要测量有哪根针与ATX电源的红或紫导通就可以了。
一些高档主板的USB供电不是直接由电源提供的，而是通过功率电源管按制USB供电当故障发生时切断对外设供电，或者使用限流IC把USB接口的输出电流限定为500MA。
我们可以通过观察PCB板上线路连接来判断电源正的接法；也可以通过使用万用表的电阻档测量，与USB接口相连的保险电阻或控制电源管导通的插针，就是USB接口的正极。
六、USB接口的供电方法1、采用＋5VSB或＋5V供电一些低端主板生产厂家出于生产成本的考虑，有的是直接使用开关电源送出的＋5VSB或＋5V供电，其间有一个或根本没有保险电源或限流电阻。
这样做的话会导致如是USB接口或USB外设出现故障时会造成主机不能加电或无法启动。
如果是主机正在工作时插入了问题USB 外设就会导致主板立即重启。
中档主板的生产厂家多数都在USB供电回路中设计了电源滤波和可恢复保险电阻以保护主板稳定工作，避免受到热插拔USB 外设时出现死机或重启现象。
如下图因为生产厂家采用简单供电，导致供电回路中的滤波电感比较严重的烧毁。
因为后置USB接口与键盘接口相近，所以大部分主板在设计时都采用了后置USB接口和键鼠一起供电的做法，在键盘接口附近一般会有一个JB1跳线，用户可以选择是使用＋5VSB(可以提供键鼠开机功能，网络唤醒功能，但电流较小，无法满足移动硬盘供电)供电；或者是使用＋5V电源供电(提供电流较大，但无法键鼠开机)。
不过一些主板在设计时就取消了跳线，所以当电脑关机时键鼠灯常亮，这种情况只能在电脑关机后拔下主机的电源插头才能彻底断电。
像映泰KBNHAG主板为了使用主板后置USB接口的供电更稳定，把键鼠和USB供电进行了分离。
[此贴子已经被作者于2005-5-1323:47:30编辑过]-----------------------------------------奖励用户：原因：好文章用户操作：金钱15，操作者：anger555--作者：cjsafty--发布时间：2005-5-1323:48:00--2、采用＋5V电源通过限流IC供电或使用电源管可控供电这种设计一般见于中高档主板，在USB供电回路中有电容滤波，保险电阻，限流IC或功率电源管，这种设计可以保证主板的每个USB接口向外设提供最大500MA的供电电流，同时当外设短路时，限流IC会自动切断USB接口的供电，保证主机正常稳定的工作。
不过，因为最大供电电流只有500MA，所以当我们使用移动硬盘时，往往就会出现无法认盘，认盘后文件读取不易，只能拷贝小文件不能拷贝大文件，拷贝文件容易死机等情况。
七、注意事项六针的USB接口，其中的电源正和电源地是共用的。
九针和十针的USB接口，第九针为空，是为了定位，防止USB接口反接，造成烧主板的情况。
