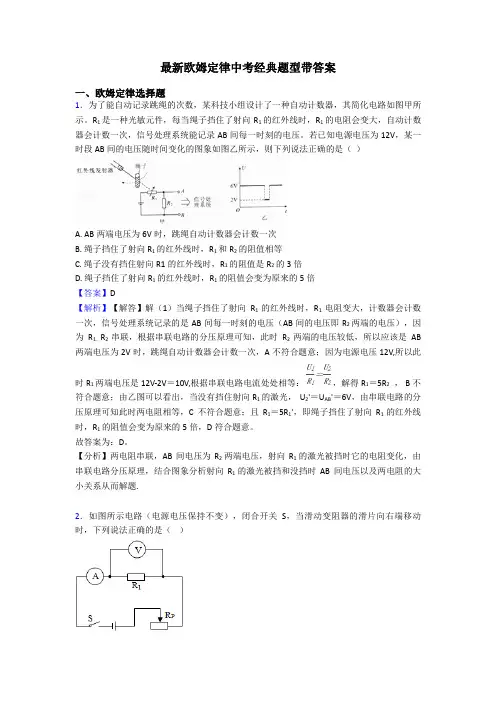

最新欧姆定律中考经典题型带答案一、欧姆定律选择题1．为了能自动记录跳绳的次数，某科技小组设计了一种自动计数器，其简化电路如图甲所示。
R1是一种光敏元件，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次，信号处理系统能记录AB间每一时刻的电压。
若已知电源电压为12V，某一时段AB间的电压随时间变化的图象如图乙所示，则下列说法正确的是（）A. AB两端电压为6V时，跳绳自动计数器会计数一次B. 绳子挡住了射向R1的红外线时，R1和R2的阻值相等C. 绳子没有挡住射向R1的红外线时，R1的阻值是R2的3倍D. 绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍【答案】D【解析】【解答】解（1）当绳子挡住了射向R1的红外线时，R1电阻变大，计数器会计数一次，信号处理系统记录的是AB间每一时刻的电压（AB间的电压即R2两端的电压），因为R1、R2串联，根据串联电路的分压原理可知，此时R2两端的电压较低，所以应该是AB 两端电压为2V时，跳绳自动计数器会计数一次，A不符合题意；因为电源电压12V,所以此时R1两端电压是12V-2V＝10V,根据串联电路电流处处相等：，解得R1＝5R2， B不符合题意；由乙图可以看出，当没有挡住射向R1的激光，U2'＝U AB'＝6V，由串联电路的分压原理可知此时两电阻相等，C不符合题意；且R1＝5R1'，即绳子挡住了射向R1的红外线时，R1的阻值会变为原来的5倍，D符合题意。
故答案为：D。
【分析】两电阻串联，AB间电压为R2两端电压，射向R1的激光被挡时它的电阻变化，由串联电路分压原理，结合图象分析射向R1的激光被挡和没挡时AB间电压以及两电阻的大小关系从而解题.2．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。
闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
欧姆定律中考经典题型带答案
欧姆定律中考经典题型带答案一、欧姆定律选择题1．如图所示的电路，电源电压保持不变，电路中各元件连接正确且均完好，闭合电键S，向右移动滑动变阻器滑片P的过程中（）A. 电流表A的示数变大B. 电压表V的示数变大C. 电压表V与电流表A的示数的比值变大D. 电压表V与电流表A的示数的乘积变小【答案】D【解析】【解答】A. 此电路为串联电路，电压表测量电阻R1两端的电压，电流表测电路电流，当闭合电键S，向右移动滑动变阻器滑片P的过程中，滑动变阻器的电阻增大，电路的总电阻增大，根据欧姆定律，电路中的电流变小，即电流表的示数变小，A不符合题意他.B. 根据串联电阻分压关系，滑动变阻器的电阻增大，分压将增大，根据串联电路电压特点，所以电阻R1两端的电压减小，即电压表示数变小，B不符合题意.C. 电压表V与电流表A的示数的比值即为电阻R1的阻值，应不变，C不符合题意.D. 因电压表与电流表的示数都变小，所以乘积将变小，D符合题意.、故答案为：D.【分析】R1与R2串联，电压表V测R1的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化分析.2．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大【答案】 D【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P=I2R可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，C不符合题意、D符合题意。
故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，则灯泡的实际功率变小，根据串联电路的电流特点和P=UI=I2R可知电路中电流的变化，再根据欧姆定律可知灯泡两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端电压变化.3．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。
初三物理欧姆定律题20套(带答案)及解析
初三物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．生活处处有物理，下列说法错误的是（）A. 用筷子夹取食物时，利用了摩擦力B. 公交车内的破窗锤是通过增大受力面积的方法来减小压强C. 打开醋瓶能闻到酸味说明分子做无规则运动D. 驾驶员在驾驶车辆时需系上安全带是防止惯性带来的伤害【答案】 B【解析】【解答】A、筷子能夹住食物放入嘴里而不掉下来，主要是靠筷子和食物之间存在摩擦力，该选项说法正确；B、公交车内的破窗锤是通过减小受力面积的方法来增大压强，该选项说法错误；C、打开醋瓶能迅速闻到醋的酸味，是扩散现象，说明了分子在运动，该选项说法正确；D、当汽车突然刹车时，驾驶员和坐在前排的乘客由于惯性仍保持原来的向前运动的状态，容易撞上前挡风玻璃，从而造成伤害，故必须系好安全带．该选项说法正确；故选B．【分析】A、两个互相接触的物体，当它们做相对运动时，在接触面上会产生一种阻碍相对运动的力，这种力就叫摩擦力；B、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；C、物质是由分子组成的，组成物质的分子永不停息地做无规则运动；D、一切物体都有保持原有运动状态不变的性质，这就是惯性．系安全带可以在很大程度上防止车辆因紧急刹车时，人由于惯性向前倾可能造成的伤害．2．如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V．下列结果正确的是（）A. 电源电压为8VB. R1的阻值为20ΩC. 电路前后电流之比为1：3D. 电路总功率变化了1.2W【答案】 D【解析】【解答】解：（1）由电路图可知，R1与R2串联，电压表测滑动变阻器R2两端的电压，因串联电路中总电阻等于各分电阻之和，所以，当滑片在B处时，电路中的电流：I1＝，则滑动变阻器两端的电压：U2＝I1×R2＝ ×R2＝4V﹣﹣﹣﹣﹣﹣﹣①由图知，当滑片P置于滑动变阻器R2的中点时，滑动变阻器的电阻减小，由串联分压的规律可知，电压表的示数减小，即此时滑动变阻器两端电压为U2＝4V﹣1V＝3V，同理可得，此时滑动变阻器两端的电压：U2′＝ × ＝3V﹣﹣﹣﹣﹣﹣﹣﹣﹣②用①式比②式可得：＝，解得：R2＝2R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣③将③代入①式可得：＝4V，解得：U＝6V，A不符合题意；（2）当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻两端的电压为U1＝6V﹣4V＝2V，此时定值电阻R1的功率为0.8W，即；P1＝＝＝0.8W，解得：R1＝5Ω，则R2＝2R1＝2×5Ω＝10Ω，B不符合题意；（3）电路前后电流之比为I1：I2＝：＝：＝，C不符合题意；（4）电路总功率变化了：△P＝P2总﹣P1总＝﹣＝﹣＝1.2W，D符合题意。
【物理】欧姆定律中考经典题型带答案

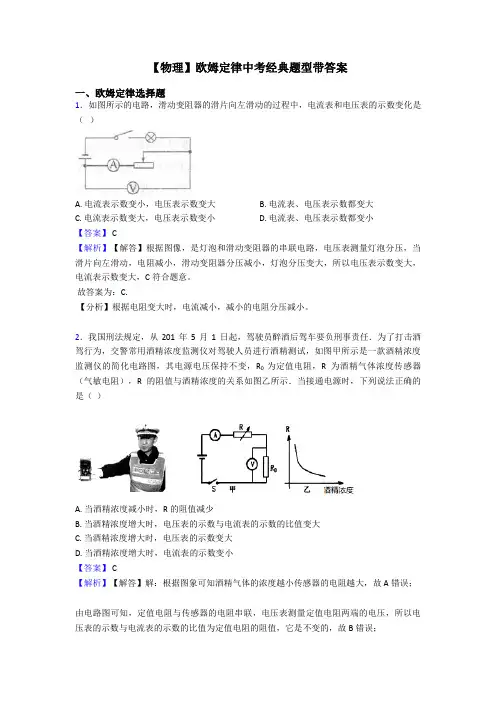

【物理】欧姆定律中考经典题型带答案一、欧姆定律选择题1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（）A. 电流表示数变小，电压表示数变大B. 电流表、电压表示数都变大C. 电流表示数变大，电压表示数变小D. 电流表、电压表示数都变小【答案】 C【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。
故答案为：C.【分析】根据电阻变大时，电流减小，减小的电阻分压减小。
2．我国刑法规定，从201年5月1日起，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是（）A. 当酒精浓度减小时，R的阻值减少B. 当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C. 当酒精浓度增大时，电压表的示数变大D. 当酒精浓度增大时，电流表的示数变小【答案】 C【解析】【解答】解：根据图象可知酒精气体的浓度越小传感器的电阻越大，故A错误；由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压，所以电压表的示数与电流表的示数的比值为定值电阻的阻值，它是不变的，故B错误；由题知，酒精气体传感器的电阻随酒精气体浓度的增大而减小，测试到的酒精气体浓度越大，酒精气体传感器的电阻越小，根据欧姆定律可知，电路电流越大，定值电阻两端的电压越大，即电压表示数越大；故C 正确；当酒精气体浓度增大时，酒精气体传感器的电阻减小，根据欧姆定律可知，电阻减小，电路电流增大，电流表示数增大，故D错误．故选C．【分析】由电路图可知，定值电阻与传感器的电阻串联，电压表测量定值电阻两端的电压；根据图象可知酒精气体的浓度越小传感器的电阻越大，由欧姆定律可知电路中的电流的变化、定值电阻两端电压的变化，再由串联电路的电压特点可知传感器两端的电压变化．3．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。
中考物理欧姆定律的计算问题综合经典题含答案
一、欧姆定律的计算问题难题易错题1．如图甲所示是灯泡L的电流与其两端电压关系的图像。
现将L与阻值为10Ω的电阻R 连入图乙所示电路。
闭合开关S，L的实际功率为1.8W，下列说法正确的是（）A．由图像可知不同电压下灯泡灯丝的电阻是定值B．电源电压是3VC．通过R的电流是0.4AD．电阻R的实际电功率是3.6W【答案】D【解析】【分析】【详解】A．这个图像是一条曲线，不是直线，可知斜率1IkU R==斜率在变化，则电阻在变化，所以不同电压下灯泡灯丝的电阻不是定值，A错误；B．由于L的实际功率为1.8W，从图甲可以看到，这时灯泡的电压是6V，流过灯泡的电流是0.3A，从图乙可以看到，这是一个并联电路，电源电压的大小等于灯泡的电压大小，即电源电压是6V，B错误；C．根据欧姆定律可知，通过R的电流是6V 10Ω0.6AUIR===C错误；D．根据P UI=可知，电阻R的实际电功率是6V0.6A 3.6WP UI==⨯=D正确；故选D。
2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V ，在10s 内定值电阻1R 产生的热量为36J ；当滑片P 置于变阻器的中点时，电压表的示数变化了2V 。
下列结果正确的是（ ）A ．1R 先后两次消耗的电功率之比为9∶16B ．滑动变阻器2R 的最大阻值为10ΩC ．电源电压为12VD ．1R 的阻值为10Ω 【答案】ABCD 【解析】 【分析】 【详解】由电路分析可知，定值电阻R 1与滑动变阻器R 2串联，电压表测R 2两端的电压，因串联电路中各处的电流相等，所以当滑片滑到B 端时，电路中电流为11226V U I R R == 因串联电路中总电压等于各分电压之和，则电源电压为111126V6V U I R U R R =+=⨯+ 当滑片滑到中点时，R 2接入电路的电阻变小，电压表示数应减小，即滑片滑到中点时，滑动变阻器两端电压为216V 2V 4V U U U =-∆=-=此时电路中的电流为2222222224V 8V2U U I R R R R ⨯==== 则电源电压为212128V4V U I R U R R =+=⨯+ 因电源的电压不变，则11226V 8V 6V 4V R R R R ⨯+=⨯+ 解得：R 1=R 2，则电源的电压为11111216V 6V 6V 6V 12V U I R U R R R R =+=⨯+=⨯+= 当滑片滑到B 点时，R 1两端电压为3112V 6V 6V U U U =-=-=由2U Q t R=可得，R 1的阻值为 2231(6V)10s 10Ω36JU R t Q ==⨯=因R 1=R 2，故R 2的最大阻值为10Ω，滑片在B 点时和滑片在中点时，电路中的电流之比为12226V 38V 4I R I R == R 1先后两次消耗的电功率之比为22211112221239()416P I R I P I R I ====() 故选ABCD 。
欧姆定律中考经典题型带答案经典.docx
欧姆定律中考经典题型带答案经典一、欧姆定律选择题1．在如图所示的电路中，电源电压保持不变，当开关S 由断开到闭合，电流表两次示数之比是 1： 5．闭合 S 后， R12与 R的阻值之比和电功率之比分别是（）A. 4： 1； 1： 4B. 1： 4； 4： 1C. 1： 5； 5：1D. 5： 1； 1： 5【答案】A【解析】【解答】解：当开关断开时，由欧姆定律可得：I1＝；当开关闭合时，通过R2的电流 I2＝；则电流表的示数I＝ I1+I2＝；由题意知：＝＝＝；则解得： 5R2＝ R1+R2；即＝；由功率公式P＝得：R1消耗的电功率P1＝；R2消耗的电功率P2＝；则功率之比：＝＝；故答案为： A【分析】当开关断开时，电路中只有R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式P＝可求得功率关系。
2．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、 U1，当开关 S1、 S2都闭合时，电流表、电压表的示数分别为I2、 U2，则下列关系式正确的是（）A. I =I 、 U ＜ U1B. I ＞I 、 U =U C. I ＞I 、U ＞ U1D. I ＜ I 、 U ＜ U12122121212212【答案】 C【解析】【解答】解：当只闭合开关S1时， R1与 R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关 S12都闭合时，电路为2的简单电路，电压表测2两端的电压 U2，电流表测电、 S R R路中的电流 I2；因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由 I= 可知，电路中的电流变大，即电流表的示数变大，则I2＞ I1，故 AD 错误；由 U=IR 可知， R2两端的电压变大，即电压表的示数变大，则U2＞ U1，故 B 错误、 C 正确．故选 C．【分析】当只闭合开关S1时， R1与 R2串联，电压表测 R2两端的电压，电流表测电路中的电流；当开关 S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压，电流表测电路中的电流，根据电阻的串联判断电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，然后得出答案．3．如图所示，电源电压不变，下列说法正确的是（）A. 只闭合 S1，将 P 向左移动，电流表示数变小，电压表示数变大B. 闭合 S1、S2，断开 S3，将 P 向左移动， R1消耗的功率增大C. 开关都闭合，将P 向左移动，电压表的示数为零，电流表示数变小D. 开关都闭合，将P 向左移动， L 消耗的功率不变，R2消耗的功率变小【答案】 B【解析】【解答】解 A 只闭合 S11222， R、 R 串联，电压表测 R 电压， P 向左移动， R 电阻变小，总电阻变小，电流变大，根据串联电路的分压规律知电压表示数变小， A 不符合题意；（ 2）闭合 S1、S2，断开 S3， R1与灯并联后与R2串联，将 P 左移， R2电阻变小，根据分压原理， R2的电压变小，根据串联电路电压的规律，并联部分的电压变大，根据P＝，R1消耗的功率增大， B 符合题意；（ 3）（ 4）开关都闭合， R2短路 ,所以滑片移动对电路无影响 CD 不符合题意。
中考物理总复习《欧姆定律》专题训练(附带答案)
中考物理总复习《欧姆定律》专题训练(附带答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示，电源电压保持不变，S1掷到1时，小灯泡恰好正常发光。
当S1由1掷到2时，下列说法正确的是（）A．电流表示数变小，小灯泡发光变暗B．电压表示数不变，小灯泡发光变暗C．小灯泡正常发光，电压表和电流表示数之比变小D．小灯泡正常发光，电压表和电流表示数之比变大2．小兰设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不变，R0为定值电阻，R为光敏电阻，R的阻值随光照强度的减弱而增大。
开关闭合后，当有烟雾遮挡射向R 的激光时，照射到R上的光照强度减弱，则下列说法中正确的是（）A．电流表的示数不变B．电流表的示数减小C．电压表的示数减小D．电压表与电流表的示数之比减小3．实验小组利用如图所示的电路探究“电流与电阻的关系”。
选择的实验器材有：电源电压恒为3V、电流表、电压表、开关、电阻箱、滑动变阻器（规格为“20Ω 2A”）。
实验过程中，若保持电压表示数为2V 不变，则下列说法中正确的是（）A．电路连接时应将滑动变阻器的滑片置于最左端B．连接好电路后，闭合开关，发现电流表和电压表均没有示数，则故障可能是电阻箱断路C．电阻箱阻值由5Ω调为10Ω时，电压表示数会变大，要继续探究，应该将滑片P 向左移D．若保持电压表示数为2V 不变，要完成实验，则电阻箱阻值的最大值为40Ω4．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（）A．仅R1断路B．仅R2断路C．电流表断路D．ac导线断路5．如图所示是灯泡L和电阻R的U﹣I图象，同学们对图象信息做出的判断如下，其中正确的是（）A．将灯泡L与电阻R并联，若它们两端的电压为2V，则干路电流为0.7AB．将灯泡L与电阻R串联，若通过它们的电流为0.2A，则它们两端的电压为2VC．当电阻R两端的电压为3V时，通过它的电流为0.2AD．当通过灯泡L的电流为0.5A时，它两端的电压为1.5V6．如图所示的电路中，电源电压保持不变，定值电阻R2=3Ω，滑动变阻器的最大阻值为R。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、单选题1．如图甲所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全情况下多次移动滑动变阻器的滑片，根据记录的电流表和电压表示数绘制出图乙的图像，下列说法正确的是（）A．电源电压为3VR的阻值是15ΩB．定值电阻C．滑动变阻器连入电路的最大阻值为7.5ΩD．当滑片P移至中点时，电流表的示数是0.3A2．在“测量小灯泡正常发光时的电阻”的实验中，关于四位同学遇到的一些问题，下列说法不正确的是（）A．小刚连接完电路的最后一根导线小灯泡就亮了，是因为他连接电路时开关是闭合的B．小强连接完电路闭合开关后小灯泡不亮，可能是因为滑动变阻器的阻值调到了最大C．小丽发现小灯泡在不同电压下测得的电阻值均不相同，有可能是由测量误差导致的D．小梅要判断小灯泡是否正常发光，应在调节滑动变阻器的同时仔细观察电压表示数是否达到额定电压3．近十年，中国高铁从追赶到领跑，实现了完美超越。
如图甲所示是高铁上烟雾报警器的简化原理图，其中电源电压保持不变，0R为定值电阻，R为光敏电阻，R的阻值与光照强度的关系如图乙所示。
当激光发生器射向光敏电阻的激光被烟雾遮挡时，光照强度减弱，下列说法正确的是（）A．光敏电阻R的阻值减小B．电流表的示数增大C．电压表的示数减小D．电压表与电流表示数之比变大4．小明设计了如图所示的“电阻测量盒”。
电源电压未知，从方框引出线两端接入被测电阻，闭合开关1S后，下列说法正确的是（）R的电流A．电流表测通过R的阻值未知，则无法测出被测电阻阻值B．若S后，电流表示数会变小C．再闭合开关2D．电源电压下降时，测得的电阻值会偏小5．以下四个电路，不能测出未知电阻R x阻值的电路是（R0阻值已知，电源电压未知）（）A．B．C．D．6．关于欧姆定律，下列说法正确的是（）A ．导体两端电压越大，通过导体的电流越小B ．导体电阻越大，通过导体的电流越小C ．当导体两端的电压为零时，导体的电阻也为零D ．导体两端的电压一定时，通过导体的电流与导体的电阻成反比7．如图所示的电路中，当开关S 闭合，甲、乙两表示为电压表时，示数之比32U U 甲乙∶∶；当开关S 断开，甲、乙两表是电流表时，则两表的示数之比为I I 甲乙∶为（ ）A ．2：1B ．3：1C ．2：3D ．1：38．如图所示是汽车油量表的工作原理图，其中电源电压为3V ，油量表是由一只量程为0~0.6A 的电流表改装的，变阻器 R 1铭牌标有“5Ω 2A”的字样，闭合开关，此时滑片P 与a 端的距离为R 1总长的四分之一，以下说法正确的是（ ）A ．此时变阻器接入电路中的阻值是4ΩB ．当油量减少时，电路的总电阻减小C ．油量减少时，油量表示数增大D ．为使电路安全，定值电阻R 0至少为5Ω9．物理学研究中常常用到“控制变量法”、“等效法”、“类比法”等科学方法。
中考物理欧姆定律-经典压轴题含详细答案精选全文
可编辑修改精选全文完整版一、初中物理欧姆定律问题1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．【答案】C【解析】【详解】A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由UIR=可知，电路中的电流越小，由U IR=可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；C选项中电压表测R′两端的电压，身高越高时，其示数越大，故C符合题意；D选项中电压表测R两端的电压，身高越高时，其示数越小，故D不符合题意．故选C．2．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。
闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A ．滑动变阻器的电阻允许调节的范围是0~24ΩB ．电流表示数的变化范围是0.1A~0.5AC ．电压表示数的变化范围是1V~3VD ．灯泡的最小功率是0.54W 【答案】D 【解析】 【详解】从图中可以看到，灯泡和滑动变阻器串联，根据电功率公式P UI =可知灯的额定电流是L L L 1.5W0.5A 3V P I U ===额额额 还可知道灯泡的电阻是L L L 3V6Ω0.5AU R I ===额额因为电压表的量程是0到3V ，所以当灯泡两端的电压是3V ，电路中的电流最大，大小是max L 0.5A I I ==额由此可计算得电路中的最小总电阻是min max 9V18Ω0.5AU R I ===总 那么滑动变阻器接入电路的最小阻值是L min min -18Ω-6Ω12ΩR R R ===滑总而当滑动变阻器接入电路的电阻最大时，灯泡两端的电压最小，电流也是最小的，电路是安全的，所以滑动变阻器的电阻允许调节的范围是12Ω~24Ω；电路中的最大总电阻是L max 6Ω24Ω30ΩR R R =+=+=总电路中的最小电流是min max9V0.3A 30ΩU I R ===总 所以电流表示数的变化范围是0.3A~0.5A ；也可知道灯泡两端的电压最小值是Lmin min L 0.3A 6Ω 1.8V U I R ==⨯=所以电压表示数的变化范围是1.8V~3V ；当电路中电流最小时，灯泡的电功率最小，大小是()22Lmin min L 0.3A 6Ω0.54W P I R ==⨯=故选D。
【物理】欧姆定律中考经典题型带答案(word)
【物理】欧姆定律中考经典题型带答案（word）一、欧姆定律选择题1．现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示。
将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A. 该电路中电阻R1的阻值是电阻R2阻值的2倍B. 通过电阻R1的电流是通过电阻R2电流的2倍C. 电阻R1两端的电压与电阻R2两端的电压相等D. 电阻R1与电阻R2的电功率相等【答案】 A【解析】【解答】解：因串联电路中各处的电流相等，所以，将这两个电阻串联后接入电压为6V的电源两端时，通过它们的电流相等，B不正确；因串联电路中总电压等于各分电压之和，所以，由图象可知，当电路中的电流I＝0.2A，U1＝4V，U2＝2V时符合，则＝＝，C不正确；由I＝可得，两电阻的阻值之比：＝＝＝，A符合题意；由P＝UI可得，两电阻的电功率之比：＝＝＝，D不正确。
故答案为：A。
【分析】两电阻串联时通过它们的电流相等，且它们两端的电压之和等于电源的电压，根据两个图象找出符合的电压和电流值；然后根据欧姆定律判断电路中两电阻的阻值关系，根据P＝UI判断两电阻的电功率之间的关系。
2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。
中考物理欧姆定律问题综合经典题含答案解析
一、初中物理欧姆定律问题1．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P 向左滑动，下列说法正确的是（）A．电压表V1与电压表V2的示数之和不变B．电压表V2与电流表A的示数之比不变C．电流表A的示数变小，电压表V1的示数变大D．电流表A的示数变小，电压表V1的示数不变【答案】D【解析】【分析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
根据电源的电压可知电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知R2两端的电压变化，然后判断电压表V1与电压表V2的示数之和、电压表V2与电流表A的示数之比的变化。
【详解】C．由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
因电源电压保持不变，所以滑片移动时，电压表V1的示数不变，故C错误；D．将滑动变阻器R2的滑片P向左滑动，变阻器接入电路中的电阻变大，电路中的总电阻变大，由UIR=可知，电路中的电流变小，即电流表A的示数变小，故D正确；A．由U IR=可知，R1两端的电压变小，因串联电路中总电压等于各分电压之和，所以R2两端的电压变大，即电压表V2的示数变大；由电压表V1的示数不变、电压表V2的示数变大可知，电压表V1与电压表V2的示数之和变大，故A错误；B．由电压表V2的示数变大、电流表A的示数变小可知，电压表V2与电流表A的示数之比变大，故B错误。
【点睛】此题为一道经典的动态电路综合性题，重点考察电路的动态分析及欧姆定律的应用，均为中考物理电学部分的重难点，需要学生熟练掌握相关知识，并进行综合应用分析。
2．如图所示电路，电源电压保持不变，灯丝电阻不随温度变化。
闭合开关，将滑动变阻器的滑片从中点向右端滑动时，下列说法正确的是（）A ．电灯L 的亮度变暗B ．电压表V 1示数变化量小于V 2表的示数变化量C ．电压表V 3示数变大D ．电压表V 1示数变化量与电流表A 示数变化量之比变大【答案】AB【解析】【分析】【详解】 A ．由电路图知，电压表V 1测电阻R 1、R 2两端的电压，电压表V 2测灯泡和电阻R 1两端的电压，V 3测电源电压。
初中欧姆定律经典题型
初中欧姆定律经典题型
1. 电路中有一个电阻为R的电阻器，其电压为U，则通过电
阻器的电流为多少？
答案：I=U/R
2. 一个电路中有三个电阻分别为R1、R2、R3，它们连接后串
联在一起。
如果R1的电阻值为2欧姆，R2的电阻值为4欧姆，R3的电阻值为6欧姆，则总电阻为多少？
答案：R=R1+R2+R3=2+4+6=12欧姆
3. 一个电路中有两个电阻分别为R1和R2，它们连接后并联
在一起。
如果R1的电阻值为6欧姆，R2的电阻值为3欧姆，
则总电阻为多少？
答案：R=1/((1/R1)+(1/R2))=1/((1/6)+(1/3))=2欧姆
4. 一个电路中有一个电压为12伏特的电源，连接着一个电阻
为3欧姆的电阻器。
求通过电阻器的电流？
答案：I=U/R=12/3=4安培
5. 一个电路中有两个电阻分别为3欧姆和6欧姆，它们连接后并联在一起，接到一个电压为9伏特的电源上。
求电路中的总电流？
答案：I=U/R=9/(3+6)=1安培。
中考物理欧姆定律问题-经典压轴题附答案
一、初中物理欧姆定律问题1．如图所示的电路中，电源电压保持不变，滑动变阻器的最大阻值为R。
若只闭合开关S1，将滑动变阻器的滑片P 置于A端时，电压表V1示数为U1，电压表V2示数为U2；若此时将滑动变阻器的滑片P移至B端，电压表V1示数为U1′，电压表V2的示数为U2′，电流表A1的示数为0.4A。
已知：U1:U1′＝1:2，U2:U2′＝3:1，R2＝3Ω。
以下说法错误的是（）A．R1的电阻为2ΩB．电源电压为6VC．当开关都闭合，电路消耗的最小功率为30WD．只闭合开关S1时，电路消耗的最大功率为7.2 W【答案】C【解析】【分析】【详解】若只闭合开关 S1时，电路如下图甲所示，将滑动变阻器的滑片P 置于A端时，变阻器连入电路的电阻为0，简化后的电路如下图乙所示。
此时，R1、R2两端电压分别为U1、U2。
将滑动变阻器的滑片 P 移至 B端时，电路如下图所示此时，R2两端电压为U2′，变阻器和R1两端的总电压为U1′。
可知，R2两端电压U2′为1.2V。
此时，电流表示数为I丙=0.4A，R2＝3Ω，据U IR根据U 2:U 2′＝3:1结合U 2′为1.2V ，可以推得U 2为3.6V乙图中，电流表示数I 乙为22 3.6V 1.2A 3U I R ===Ω乙 已知 U 1:U 1′＝1:2根据欧姆定律，有111()2I R I R R =+乙丙 即111.2A 10.4A ()2R R R ⨯=⨯+ 整理得15R R =乙图中，电流表示数为1.2A ，根据欧姆定律有21U I R R =+乙 即 11.2A 3U R =Ω+……① 丙图中，电流表示数为0.4A ，根据欧姆定律有 21U I R R R =++丙 即110.4A 35U R R =Ω++……② 结合①②，有 16V 2U R ==Ω则1510R R ==Ω只闭合开关S 1时，当变阻器滑片在A 端时，电路中电阻最小，电路总功率最大，为6V 1.2A 7.2W P UI ==⨯=当所有开关都闭合时，电路为三个用电器并联，当变阻器连入电路中电阻为其最大阻值时，电路的总功率最小，为2222221212(6V)(6V)(6V)=33.6W 3102U U U P P P P R R R =++=++++=ΩΩΩ滑滑 故选项A 、B 、D 正确，不符合题意；选项C 错误，符合题意。
欧姆定律典型例题及答案解析【可编辑全文】
图2—2—3可编辑修改精选全文完整版欧姆定律典型例题例2 （市中考试题）关于公式 R ＝U/I 的物理意义，下面说法中正确的是 （ ） A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比 B ．导体过的电流越大，则电阻越小 C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．例6 （市中考试题）电阻R 1、R 2并联在电压为6V 的电源上，通过干路的电流是0.75A ，R 1的阻值是12Ω，则R 2的阻值是________．例7 （市中考试题）如图2—2—3所示，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右滑动时，电压表例8 （市中考试题）如图2—2—5，闭合S ，当滑动变阻器的滑片P 向右移动时，电流表A 的示数将________．（选填 “变小”、“不变”或“变大”） 例9 如图2—2—7，两个电阻都为R 0，再与变阻器R ′，并联接到电路中，在R ′，的滑片向右滑动的过程中，电路总电阻R 的变化围是 （ ） A ．R 变大，R 0＞R ＞0.5R 0B ．R 变小，2R 0＞R ＞R 0C ．R 变大，但R ＜0.5R 0D ．R 变小，R ＜0.5R 0例10 （市中考试题）如图2—2—8所示的电路中，电源电压不变，开关S 闭合，滑动变阻器滑片向右移动时，电流表和电压表的示数将 （ ）A ．电流表示数变大，电压表的示数变大B ．电流表示数变小，电压表的示数不变C ．电流表示数变大，电压表的示数不变D ．电流表示数变小，电压表的示数变小图2—2—5图2—2—8例11如图2—2—9所示电路，电源电压U不变．将开关S闭合，电流表A1的读数将________，电流表A2的读数将________，电压表V的读数将_________．（填“变大”、“变小”或“不变”）例13 （省中考试题）如图 2—2—10，电阻R1＝2Ω，某同学在实验过程中记录了三只电表的读数，但漏记了单位，记下的一组数据是1、2、3（电流单位是A，电压单位是V），则这位同学所用的电源电压为________V，R2的阻值为________Ω．图2—2—9 图2—2—10 图2—2—11例14（省中考试题）如图2—2—11所示电路，已知电源电压为6V，电阻R l＝10Ω，滑动变阻器R2的最大值是20Ω，当滑动片P从a向b移动的过程中，电压表的最大示数是________V，电流表最小示数是________A．例15如图2—2—12（a）的电路中，电源电压U＝15V不变，R1＝4Ω．当变阻器的滑片P从一端滑动到另一端的过程中，电压表示数从2V变化到6V．求：（1）电阻R2的阻值；（2）变阻器R，的最大阻值图2—2—12例16（省中考试题）如图2—2—13（a）电路，电源电压保持不变，当开关S闭合时，电流表示数为0.8A；开关S断开后，电流表的示数改变了0.5A．则R1与R2的阻值之比为（）A．13∶5 B．3∶5 C．5∶3 D．5∶8a 图2—2—13b c例17 （市中考试题）如图2—2—14所示，电源两极间电压不变，R1＝8Ω，R2＝12Ω．当S1闭合S2断开，①②都是电流表时，两表示数之比为________．当S1、S2都闭合，①②都是电夺表时，两表示数之比为________．图2—2—19例18 （省中考试题）如图2—2—15所示电路，电源电压保持不变．当S 闭合时，R 1和R 3两端电压之比为U 1∶U 2＝1∶4，电流表的示数为I ；当S 断开时，R 1、R 2、R 3两端电压分别为U 1′、U 2′、U 3′，且U 1′∶U 2′＝1∶2，电流表的示数为I ′．则下列判断正确的是 （ ） A ．I ∶I ′＝2∶5 B ．I ∶I ′＝5∶2 C ．U 1∶U 1′＝5∶7 D ．U 3∶U 3′＝7∶5例19 （天津市中考试题）如图2—2—17，滑动变阻器的最大阻值R 为定值电阻R 0的3倍．当将滑动变阻器的滑片由最大值调到中点位置时，则 （ ）（设电源电压不变） A ．R 0中的电流为原来的8/5 B ．R 0中的电流为原来的8/3 C ．变阻器两端的电压为原来的4/5 D ．变阻器两端的电压为原来的8/9例20 （区中考试题）如图2—2—18电路，R 1∶R 2∶R 3＝1∶2∶1，开关S 闭合后，电流表A 、A 1及A 2的示分别为I 、I 1和I 2，它们之间的数量关系正确的是 （ ） A ．I ＝I 1＋I 2B ．I ∶I 1＝5∶3C ．I ∶I 2＝4∶3D ．I 1＝I 2例21 （市1999年中考试题）在图2—2—19所示电路中，电源电压不变，闭合开关S ，电压表V 1与V 2的示数之比为3∶5，电流表A 的示数为1A ；若将电压表V 1换成电流表A 1，则电流表A 1的示数为2A ，那么R 1∶R 3＝________． 例22 如图2—2—20（a ）的电路，当开关S 断开，滑动变阻器的滑片P 位于b 端时，电流表示数为0.2A ；当开关S 闭合，滑动变阻器的滑片p 位于a 端时，电流表示数为l A ，且小灯泡正常发光．若不计温度对灯丝电阻的影响，电源电压不变且大于8V ，R 1＝15Ω，滑动变阻器R 的最大阻值为20Ω,求：小灯泡的电阻和小灯泡的额定电压．图2—2—18a 图2—2—20b c答案例1 一根电阻丝，将其对折后，它的电阻是多大? 解 不考虑温度的影响，对折后，长度为原来的21，横截面积为原来的2倍，材料不变． 电阻R ′＝ρS l '＝ρS l221＝41ρS l 为原来的41答案 电阻是原来的41例2 （市中考试题）关于公式 R ＝IU的物理意义，下面说法中正确的是 （ ）A ．导体的电阻与它两端的电压成正比，和通过它的电流成反比B ．导体过的电流越大，则电阻越小C ．加在导体两端的电压越大，则电阻越大D ．导体的电阻等于导体两端的电压和通过它的电流之比（精析）考查一个电阻的大小是否随电压和电流大小而变化． 精析 公式R ＝IU可用来测量和计算电阻大小，但是导体的电阻并不是由加在它两端的电压和通过电阻的电流大小决定的．一个电阻两端的电压增大为原来的几倍，通过它的电流也增大到同样的倍数，而比值是一个定值．只是由电压和电流比值．．决定的量． 当一个电阻两端的电压为零时，这个电阻也不为零．因此，不能说“电阻和电压成正比，和电流成反比”． 答案 D例3 （市中考试题）若导体两端电压为6V 时，通过它的电流强度是0.1 A ，则该导体的电阻大小为________Ω；若该导体两端电压为3V ，则通过它的电流强度为________A ；若两端电压为零，则该导体的电阻为________Ω．精析 考查电阻的计算及电阻是否随电压大小而变化． 解 当U 1=6V I 1=0.1A 时 电阻 R ＝11I U ＝AV 1.06＝60Ω 当U 2＝3V R 不变R ＝60Ω电流 I 2＝R U 2＝Ω603V＝0.05A 当U 3＝0时，R 仍不变，R ＝60Ω 答案 60Ω，0.05A ，60Ω例4 （省中考试题）王明同学在修理电子玩具时，需要用一个75Ω的电阻，现手边有阻值为300Ω、100Ω、40Ω、35Ω及15Ω的电阻各一个，他可以选择其中________Ω和________Ω两个电阻________联来获得；还可以选择其中________Ω和________Ω的两个电阻________联来获得． 精析 考查是否能熟练计算串、并联电阻．第（1）种选择：很容易看出：40Ω＋35Ω＝75Ω第（2）种选择：设总电阻为75Ω，其中一个分电阻为300Ω，利用Ω751＝Ω3001＋21R 求出R 2＝100Ω．可知Ω751＝Ω3001＋Ω1001 答案 45Ω和35Ω串联可得75电阻；300和100 电阻并联，也可得75Ω电阻．例5 电阻R 1和R 2串联后接入电路，如果它们两端总电流是16V ， R 1两端的电压是12V ，R 2的电阻是10Ω，求R 1的阻．精析 考查串联电路的电乙、电压特点，并进行计算。
(物理)中考物理欧姆定律解题技巧及经典题型及练习题(含答案)
（物理）中考物理欧姆定律解题技巧及经典题型及练习题(含答案)一、欧姆定律选择题1．如图所示电路中，定值电阻R1=10Ω，沿动变阻器R2最大阻值为20Ω，电源电压保持U=6V不变，将滑片P滑至最右端，闭合S，下列说法正确的是（）A. R1和R2串联在电路中B. 电流表A1的示数是电流表A2示数的两倍C. 当滑片P向左滑动的过程中，电压表V的示数与电流表A2的示数的比值保持不变D. 将滑片P滑至最左端，电路仍能正常工作【答案】 C【解析】【解答】A.根据电路图判断，电流分别经过电阻，是并联电路，A不符合题意； B.动力臂A1测量干路电流，A2测量R1的电流，由于R1和R2不相等，则并联时电流不相等，干路电流不是支路的2倍，B不符合题意；C.当滑片移动时，电压表测量电源电压，示数不变，电流表A2测量定值电阻的电流，示数不变，所以两表的比值不变，C符合题意；D.当滑片移至最左时，电流不经过R2，此时电源短路，D不符合题意。
故答案为：C.【分析】根据电路的连接方式，结合电流表和电压表测量的位置，分别判断在电阻变化时，电流或电压的变化情况。
2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路（电阻丝的阻值不随温度变化），小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I﹣U图象关系如图乙所示．则下列计算结果正确的是（）A. 电源电压为9VB. 小灯泡的额定功率为3WC. 电阻丝AB的最大阻值为6ΩD. 滑片P在A、B两端时小灯泡的电功率之比为1：8【答案】D【解析】【解答】解：（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，由图乙可知，通过灯泡的电流为1A，灯泡两端的电压为6V，即电源的电压U=6V，故A错误；灯泡的额定功率P L=U L I L=6V×1A=6W，故B错误；（2）当滑片P在最左端A时，电阻丝AB 完全接入电路中，电路中的电流最小，由图乙可知，通过小灯泡的电流为I=0.5A，灯泡两端电压U L′=1.5V，因串联电路中总电压等于各分电压之和，所以，电阻丝AB两端电压：U AB=U﹣U L′=6V﹣1.5V=4.5V，因串联电路中各处的电流相等，所以，由I= 可得，电阻丝AB的阻值：R AB= = =9Ω，故C错误，灯泡的电功率：P L′=U L′I=1.5V×0.5A=0.75W，则滑片P在A、B两端时小灯泡的电功率之比：P L′：P L=0.75W：6W=1：8，故D正确．故选D．【分析】（1）由图甲可知，当滑片位于B端时，电路为L的简单电路，此时电路中的电流最大，根据图乙可知通过灯泡的电流以及两端的电压即为电源的电压，根据P=UI求出灯泡的额定功率；（2）滑片P在最左端A时，电阻丝AB完全接入电路中，电路中的电流最小，根据图乙读出灯泡两端的电压和通过的电流，根据串联电路的电压特点求出AB两端的电压，根据串联电路的电流特点和欧姆定律求出电阻丝AB的阻值，根据P=UI求出灯泡的电功率，然后得出滑片P在A、B两端时小灯泡的电功率之比．4．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。
最新欧姆定律中考经典题型带答案(word)
最新欧姆定律中考经典题型带答案（word）一、欧姆定律选择题1．有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W【答案】 D【解析】【解答】解：A、由图象可知，通过A的电流与两端的电压成正比，则A是定值电阻；由图象可知，A两端的电压为2V时，通过的电流依次为0.4A，由I＝可得：R A＝＝＝5Ω，A符合题意；B、由图象可知，B两端的电压为1V、2.5V、3V时，通过的电流依次为0.1A、0.4A、0.6A，由I＝可得R＝可知，乙对应的电阻依次为10Ω、6.25Ω、5Ω，由于通过电阻的电流越大时元件的温度升高，所以，元件B的电阻随温度的升高而减小，B符合题意；C、并联在电压为1V的电路中时，因并联电路中各支路两端的电压相等，所以，它们两端的电压U A′＝U B′＝U′＝1V，由图象可知，I A＝0.2A，I B＝0.1A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′＝I A+I B＝0.2A+0.1A＝0.3A，电路的总功率：P′＝U′I′＝1V×0.3A＝0.3W，C符合题意；D、把它们串联在4.5V电路中时，由于串联电路的电流处处相等，则由图象可知，电路I″＝0.2A时，A两端的电压U A″＝2V，B两端的电压U B″＝2.5V时符合，所以，P B＝″U B″I B″＝2.5V×0.2A＝0.5W，D不符合题意。
故答案为：D【分析】AB、根据欧姆定律可知，电阻一定时，通过电阻电阻的电流与两端两端的电压成正比，据此分析图象甲乙电阻的变化；由图象可知A的电压和对应的电流值，根据欧姆定律即可求出电阻；C、元件A、B并联在电压为1V的电路中时，它们两端的电压相等，根据图象读出通过它们的电流，根据并联电路的电流特点求出干路电流，利用P＝UI求出电路的总功率；D、元件A、B串联在电压为4.5V的电路中时，通过它们的电流相等，电源的电压等于两电阻两端的电压之和，根据图象读出符合题意的电流和电压，根据欧姆定律求出它们的阻值之比。
中考物理欧姆定律-经典压轴题含详细答案
1．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是
A． B．
C． D．
【答案】C
【解析】
【详解】
A．由图知，R与R′串联，电压表并联在电源两端测电源的电压，其示数不随滑片的移动而变化，故A不符合题意；
D．滑动变阻器连入电路的阻值变化范围是4~10Ω
【答案】D
【解析】
【详解】
A．从图中可以看到，向左移动滑片，变阻器接入电路的电阻在变大，这是一个串联电路，电路的总电阻在变大，根据 可知，电路中的电流在变小，电流表的示数在变小；灯丝的电阻是不变的，那么灯泡两端的电压是变小的，根据串联电路电压规律可知，变阻器两端的电压是变大的，即电压表的示数是变大的；A错误；
A．R1的电阻为2Ω
B．电源电压为6V
C．当开关都闭合，电路消耗的最小功率为30W
D．只闭合开关S1时，电路消耗的最大功率为7.2 W
【答案】C
【解析】
【分析】
【详解】
若只闭合开关S1时，电路如下图甲所示，将滑动变阻器的滑片P置于A端时，变阻器连入电路的电阻为0，简化后的电路如下图乙所示。此时，R1、R2两端电压分别为U1、U2。
B．由图知，R与R′并联，电压表串联在电路中测电源的电压，其示数不随滑片的移动而变化，故B不符合题意；
CD．电路中R与R′串联，当身高越高时，滑片上移，R′接入电路中的电阻越大，电路中的总电阻越大，由 可知，电路中的电流越小，由 可知，R两端的电压越小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以，R′两端的电压变大；
A．小灯泡的额定电流是0.6A
B．电流表的示数变化范围是0.3A～0.6A
