曝光曲线的制作及应用
X射线曝光曲线的制作及应用
2012年8月第22期科技视界Science &Technology Vision0引言射线探伤是无损检测主要常规检验方法之一,在电力建设焊接施工检验中占有重要地位。
而对于射线检验中应用最多的X 射线检验来说,曝光曲线的应用对于检验人员正确选择曝光参数、有效控制透照底片质量有着重要的理论和实践意义。
当前,在电力建设焊接施工检验中,检验人员实际透照选择曝光参数时,一般对受检部件进行二至三次试拍片以后,才能找出较为合适的曝光数据,这种方法既浪费材料、又降低工效,同时又容易延误探伤时机。
而有了曝光曲线以后,对于不同厚度工件的探伤,检验人员可以方便的从曲线中查得所需参数,然后根据现场实际情况稍加修正,就可直接应用于现场操作,方便而又快捷。
当前,造成检验人员不能应用曝光曲线指导现场施工操作的主要原因,是因为X 射线曝光曲线制作过程较为复杂,大多数检验人员没有制作曲线的实践经历,对它的实际应用也需要有一个掌握和熟练的过程,所以本文着重介绍曝光曲线的制作方法及其应用。
1X 射线曝光曲线的制作1.1定义X 射线曝光曲线是利用作图法来表示的X 射线的穿透厚度、管电压、曝光量以及胶片之间关系的曲线。
1.2X 射线曝光曲线的基本形式对同一台X 射线机来说,如果保持透照方式、暗室处理条件、胶片类型、增感方式以及观片条件等因素不变,只以工件厚度、管电压和曝光量为可变参数,则不同焦距、不同底片黑度时的曝光曲线的基本形状是一样的。
对X 射线来说,当前常用的曝光曲线主要形式如图1(a)所示。
它是在固定透照焦距和底片黑度的前提下,以横坐标表示穿透厚度、以纵坐标表示管电压,以曝光量为参数所得出的一组直线线簇。
另外,在绘制此种曲线时,还必须绘制如图1(b)所示的一组预备曲线,此种曲线曝光量取固定值,以穿透厚度为横坐标,以底片黑度为纵坐标,以管电压作曝光参数;此种曲线在实际探伤中应用也相当广泛。
(a )(b )图1曝光曲线的基本形状1.3制作原理射线穿过物质时,强度的衰减主要取决于物质的种类及厚度。
曝光曲线的制作
谢谢大家！
谢谢！
xiexie!
电压KVP），这是我们在实际生产运用中
最常用的基本曲线。Fra bibliotek四、曝光曲线的制作原理
根据数学分析可以知道，管电压与透照厚 度之间不存在简单的线性关系，因而得到 的不是直线而是一条曲线，在实验中用阶
梯试块实现不同厚度d的透照，在同一焦距
和曝光量条件下，用不同的管电压进行多 张胶片曝光，经暗室处理可得一组底片。
管 电 压 厚 度 曲 线
---
五、曝光曲线的制作方法与步骤
曝 光 量 厚 度 曲 线
---
六、曝光曲线的应用
1.确定透照参数：如果射线照相检验的条件与制作 曝光曲线的条件完全一致，则可以简单地从曝光曲 线直接查出所需要的透照参数。
2.实际射线照相检验的条件有时不同于制作曝光曲 线的条件，这时候不能简单地直接从曝光曲线确定 透照参数，而必须对从曝光曲线得到的透照参数进 行修正。
四、曝光曲线的制作原理
通过这组底片可获得多条黑度与厚度的 曲线（每张底片即是一条黑度——厚度 的曲线），当我们选取某一黑度值时， 不同管电压对应的不同厚度即有一对应 点，将选取的各点标注于普通坐标纸上 便可得一条曝光曲线，这一曝光曲线， 就是管电压——厚度曝光曲线。
四、曝光曲线的制作原理
2．曝光量——厚度曝光曲线： 同制作管电压——厚度曝光曲线一样， 在各种条件不变的情况下，固定管电压
五、曝光曲线的制作方法与步骤
表5-1 绘制曝光曲线数据表---透照厚度 单位（mm）
五、曝光曲线的制作方法与步骤
5.绘制曝光曲线 利用表5-1的数据,采用直接描点方法即可 绘制出曝光曲线。直接进行描点时，会出 现数据点并不都在同一直线的情况，这时 应用过大多数点的直线作出曝光曲线图。
X射线探伤机曝光曲线的制作与校验规程

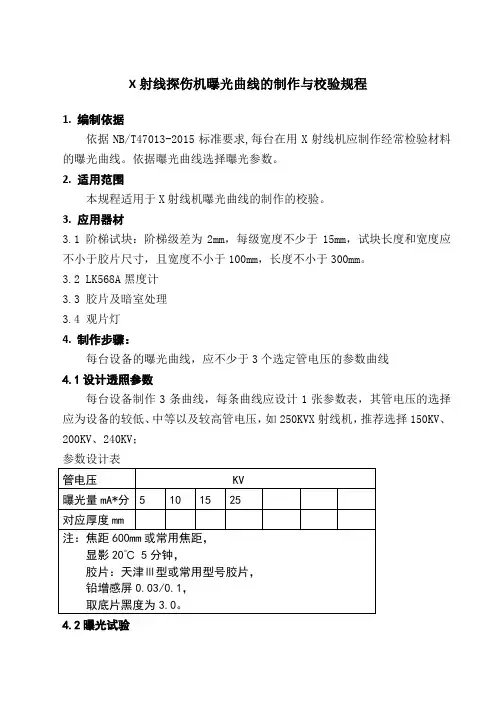

X射线探伤机曝光曲线的制作与校验规程
1. 编制依据
依据NB/T47013-2015标准要求,每台在用X射线机应制作经常检验材料的曝光曲线。
依据曝光曲线选择曝光参数。
2. 适用范围
本规程适用于X射线机曝光曲线的制作的校验。
3. 应用器材
3.1 阶梯试块：阶梯级差为2mm，每级宽度不少于15mm，试块长度和宽度应不小于胶片尺寸，且宽度不小于100mm，长度不小于300mm。
3.2 LK568A黑度计
3.3 胶片及暗室处理
3.4 观片灯
4. 制作步骤：
每台设备的曝光曲线，应不少于3个选定管电压的参数曲线
4.1设计透照参数
每台设备制作3条曲线，每条曲线应设计1张参数表，其管电压的选择应为设备的较低、中等以及较高管电压，如250KVX射线机，推荐选择150KV、200KV、240KV；
参数设计表
4.2曝光试验
根据选择的曝光参数进行透照,透照时暗盒背面要用1mm的铅板屏蔽。
底片冲洗干燥后,用观片灯观察,并用黑度计测量,选择黑度 3.0(或与之最相接近)的部位,填入参数设计表的对应栏。
4.3绘制曝光曲线
根据参数设计表中的数据,绘制曝光曲线。
曝光曲线用对数坐标纸绘制。
纵坐标为曝光量的常用对数，横坐标为透照厚度。
胶片、增感屏、底片黑度、透照焦距、暗室处理条件、射线机型号及编号均在曝光曲线中注明。
5. 曝光曲线的校验
在用设备每年应对曝光曲线进行一次校验。
设备更换重要部件或经大修后，应及时对曝光曲线进行校验，经校验其曝光参数与曝光曲线不相符时，应重新制作曝光曲线。
曝光曲线试验记录
曝光曲线试验记录。
X射线曝光曲线的制作及应用
X射线曝光曲线的制作及应⽤X射线曝光曲线的制作及应⽤【摘要】本⽂介绍了使⽤阶梯试块来制作X射线曝光曲线的原理及具体操作步骤，并重点介绍使⽤微机作图来绘制曝光曲线的⽅法，同时对曝光曲线在电⼒建设射线检验中的应⽤作了阐述和论证。
【关键词】X射线；曝光曲线；制作及应⽤0引⾔射线探伤是⽆损检测主要常规检验⽅法之⼀，在电⼒建设焊接施⼯检验中占有重要地位。
⽽对于射线检验中应⽤最多的X射线检验来说，曝光曲线的应⽤对于检验⼈员正确选择曝光参数、有效控制透照底⽚质量有着重要的理论和实践意义。
当前，在电⼒建设焊接施⼯检验中，检验⼈员实际透照选择曝光参数时，⼀般对受检部件进⾏⼆⾄三次试拍⽚以后，才能找出较为合适的曝光数据，这种⽅法既浪费材料、⼜降低⼯效，同时⼜容易延误探伤时机。
⽽有了曝光曲线以后，对于不同厚度⼯件的探伤，检验⼈员可以⽅便的从曲线中查得所需参数，然后根据现场实际情况稍加修正，就可直接应⽤于现场操作，⽅便⽽⼜快捷。
当前，造成检验⼈员不能应⽤曝光曲线指导现场施⼯操作的主要原因，是因为X射线曝光曲线制作过程较为复杂，⼤多数检验⼈员没有制作曲线的实践经历，对它的实际应⽤也需要有⼀个掌握和熟练的过程，所以本⽂着重介绍曝光曲线的制作⽅法及其应⽤。
1X射线曝光曲线的制作1.1定义X射线曝光曲线是利⽤作图法来表⽰的X射线的穿透厚度、管电压、曝光量以及胶⽚之间关系的曲线。
1.2X射线曝光曲线的基本形式对同⼀台X射线机来说，如果保持透照⽅式、暗室处理条件、胶⽚类型、增感⽅式以及观⽚条件等因素不变，只以⼯件厚度、管电压和曝光量为可变参数，则不同焦距、不同底⽚⿊度时的曝光曲线的基本形状是⼀样的。
对X射线来说，当前常⽤的曝光曲线主要形式如图1（ａ）所⽰。
它是在固定透照焦距和底⽚⿊度的前提下，以横坐标表⽰穿透厚度、以纵坐标表⽰管电压，以曝光量为参数所得出的⼀组直线线簇。
另外，在绘制此种曲线时，还必须绘制如图１（ｂ）所⽰的⼀组预备曲线，此种曲线曝光量取固定值，以穿透厚度为横坐标，以底⽚⿊度为纵坐标，以管电压作曝光参数；此种曲线在实际探伤中应⽤也相当⼴泛。
曝光曲线的制作及应用

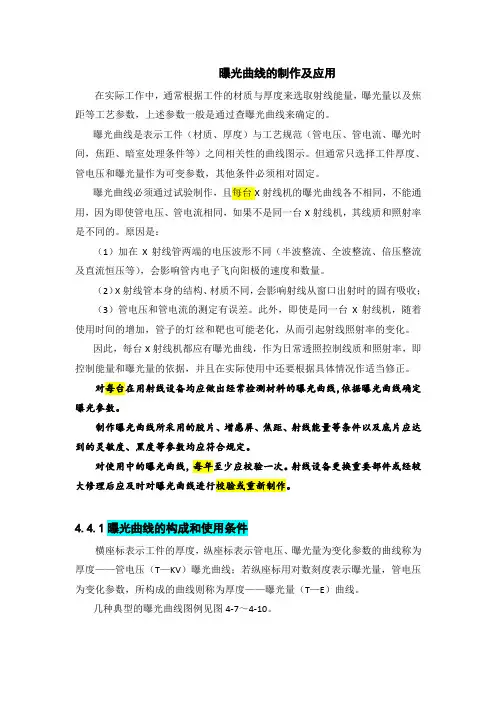

曝光曲线的制作及应用在实际工作中，通常根据工件的材质与厚度来选取射线能量，曝光量以及焦距等工艺参数，上述参数一般是通过查曝光曲线来确定的。
曝光曲线是表示工件（材质、厚度）与工艺规范（管电压、管电流、曝光时间，焦距、暗室处理条件等）之间相关性的曲线图示。
但通常只选择工件厚度、管电压和曝光量作为可变参数，其他条件必须相对固定。
曝光曲线必须通过试验制作，且每台X射线机的曝光曲线各不相同，不能通用，因为即使管电压、管电流相同，如果不是同一台X射线机，其线质和照射率是不同的。
原因是：（1）加在X射线管两端的电压波形不同（半波整流、全波整流、倍压整流及直流恒压等），会影响管内电子飞向阳极的速度和数量。
（2）X射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；（3）管电压和管电流的测定有误差。
此外，即使是同一台X射线机，随着使用时间的增加，管子的灯丝和靶也可能老化，从而引起射线照射率的变化。
因此，每台X射线机都应有曝光曲线，作为日常透照控制线质和照射率，即控制能量和曝光量的依据，并且在实际使用中还要根据具体情况作适当修正。
对每台在用射线设备均应做出经常检测材料的曝光曲线，依据曝光曲线确定曝光参数。
制作曝光曲线所采用的胶片、增感屏、焦距、射线能量等条件以及底片应达到的灵敏度、黑度等参数均应符合规定。
对使用中的曝光曲线，每年至少应校验一次。
射线设备更换重要部件或经较大修理后应及时对曝光曲线进行校验或重新制作。
4.4.1曝光曲线的构成和使用条件横座标表示工件的厚度，纵座标表示管电压、曝光量为变化参数的曲线称为厚度——管电压（T—KV）曝光曲线；若纵座标用对数刻度表示曝光量，管电压为变化参数，所构成的曲线则称为厚度——曝光量（T—E）曲线。
几种典型的曝光曲线图例见图4-7～4-10。
图4-8 曝光曲线图例图4-9 曝光曲线图例图4-10 曝光曲线图例（3）：γ射线源，任何曝光曲线只适用于一组特定的条件、这些条件包括：1．所使用的X射线机（相关条件、高压发生线路及施加波形、射源焦点尺寸及固有滤波）；2．一定的焦距（常取700或800mm）；3．一定的胶片类型；4．一定的增感方式（屏型及前后屏厚度）；5．所使用的冲洗条件（显影配方、温度、时间）；6．基准黑度（通常取2.0）。
实验一 曝光曲线的制作
三、实验原理
通过这组底片可获得多条黑度与厚度的 曲线（每张底片即是一条黑度——厚度 的曲线），当我们选取某一黑度值时， 不同管电压对应的不同厚度即有一对应 点，将选取的各点标注于普通坐标纸上 便可得一条曝光曲线，这一曝光曲线， 就是管电压——厚度曝光曲线。
三、实验原理
三、实验原理
2．曝光量——厚度曝光曲线： 同制作管电压——厚度曝光曲线一样， 在各种条件不变的情况下，固定管电压 （KVP）改变曝光量（mA·min），对阶 梯试块进行分次曝光。
六、实验讨论与分析
1．简述两种曝光曲线的作用； 2．列出实验数据，画好曝光曲线，并作 简要分析。
表1-1-3
机 型 管电压 （KVP）
六、实验讨论与分析
透照规范 焦距： mm ，曝光量： mA·t 底片黑度测量值
d
D
d
D
d
D
d
D
六、实验讨论与分析
2.5时 厚度d (mm)
管电压 （KVP）
三、实验原理
根据数学分析可以知道，管电压与透照厚 度之间不存在简单的线性关系，因而得到 的不是直线而是一条曲线，但从实验中可 以看出这条曲线的曲率不大，在某些区域 内可以近似的看作直线，在实验中用阶梯 试块实现不同厚度d的透照，在同一焦距和 曝光量条件下，用不同的管电压进行多张 胶片曝光，经暗室处理可得一组底片。
图
射线照相的基本透照布置 1—射线源 2—中心束 3—工件 4—胶片 5—像质计
实验二 焊缝的射线探伤检测
1）射线源、工件、胶片的相对位置； 2）射线中心束的方向； 3）有效透照区（一次透照区）。 此外，还包括防散射措施、像质计和标 记系的使用等方面的内容。
摄影如何用曲线来调整曝光？
摄影如何用曲线来调整曝光？
如何用曲线来调整曝光？
很多做摄影后期的人常说的一句话就是，一根曲线玩转摄影后期。
曲线调整可以调整曝光，调整色彩，可以局部调整，可以全局调整，可以分通道调整，也可以整图调整。
所以说，掌握了PS的曲线功能就掌握了摄影后期的精华部分。
这里只应题主的问题说说曲线在摄影后期曝光调整中的应用。
在讲曲线调整曝光之前，假设你已经懂了什么是直方图，还有如何看直方图，这是做曲线调整曝光的基础，如果不明白，可以看看紫枫曾做过的相关问答，透彻理解直方图。
如果打开一张照片，添加曲线调整层：
我们先看下曲线面板，先来理解下曲线调整的原理：
曲线是用一个平面直角坐标系来表示图象中的黑白灰的分布情况，X轴是输入值从黑场到白场的灰阶分布，从0--255，Y轴是输出值，其它是一样的。
后面就是直方图。
假设我们选择一个中灰点，即输入是 127，输出是127：
现在我把这个点提亮，输出改为180：
明显画面提亮了，因为原来中灰的127这个点，调整后变成了180，变成了浅灰。
同时这是一种曲线化的调整，所以变的不只是中灰那一种像素点，相关连的像素点都发生了变化。
同理，降低这个输出值就会压暗。
所以这就是用曲线调整曝光的根本原理所在。
以下列举一些常用曲线调整方式。
变亮，白场增多。
变暗，白场减少。
变暗，黑场增多。
变灰，黑场减少。
整体提亮。
整体压暗。
增加对比度。
降低对比度。
压高光：
提暗部：
以上列举只是最常用的一些方法，只要懂得原理，曲线应用就可以随心所欲了。
曝光曲线的制作
---
五、曝光曲线的制作方法与步骤
曝 光 量 厚 度 曲 线
---
六、曝光曲线的应用
1.确定透照参数：如果射线照相检验的条件与制作 曝光曲线的条件完全一致，则可以简单地从曝光曲 线直接查出所需要的透照参数。
2.实际射线照相检验的条件有时不同于制作曝光曲 线的条件，这时候不能简单地直接从曝光曲线确定 透照参数，而必须对从曝光曲线得到的透照参数进 行修正。
（1）焦距不同时的修正 （2）黑度不同时的修正 （3）胶片不同时的修正 （4）材料不同时的修正
谢谢大家！
谢谢！
xiexie!
电压KVP），这是我们在实际生产运用中
最常用的基本曲线。
四、曝光曲线的制作原理
根据数学分析可以知道，管电压与透照厚 度之间不存在简单的线性关系，因而得到 的不是直线而是一条曲线，在实验中用阶
梯试块实现不同厚度d的透照，在同一焦距
和曝光量条件下，用不同的管电压进行多 张胶片曝光，经暗室处理可得一组底片。
四、曝光曲线的制作原理
曝光量——厚度曝光曲线在对数坐标纸上 是一条直线，这是因为：
I = Iot－μ d
（1-1）
通过推论可得：
log I0t dc （1-2）
五、曝光曲线的制作方法与步骤
1.准备 确定制作曝光曲线的条件和准备阶梯试
块及补充试块。 （1）需确定的制作曝光曲线的条件主要
因此，要定期重新制作曝光曲线，一般每一年制 作一次。
四、曝光曲线的制作原理
1．管电压——厚度曝光曲线（KV-T）：
在X射线机、胶片、增感屏、焦距、暗室
处理条件保持不变的情况下，固定曝光 量（mA·min）对阶梯试块进行透照。为 了使不同厚度部分的黑度值一样，就必 须随着厚度的变化而改变曝光强度（管
曝光曲线
因Ψ’>Ψ，所以D母材>3.5
4.6 射线检测的厚度宽容度
曝光曲线
近似直线关系
4.6.1 厚度宽容度的理论推导
曝光量对数与透照厚度之间的下述关系
lg E kT C
式中
E —— 曝光量（mA ·min）； T —— 透照厚度（mm）； k —— 曝光曲线的斜率； C —— 常数。
焦距改变
军口允许
底片黑度改变
胶片种类改变 军口不允许 材料改变
显影时间和增感屏
4.5.5.1 焦距改变
遵循距离平方反比定律
假设已知焦距为1000毫米时曝光曲线，若焦距变 为750毫米，为保持黑度不变。
E750 E1000
7502 10002
两边取对数
ln E750 ln E1000 0.57
按确定黑度(D=2.0)查找各管电压不同曝光 量对应的材料厚度值，用半对数坐标纸绘 出材料厚度与曝光量之间的关系曲线。
按选用的曝光量(E=30mA.min)查找各管电 压对应的材料厚度，用普通坐标纸绘制管 电压与材料厚度的关系曲线。
4.5.4 曝光曲线的应用
若射线照相的条件与制作曝光曲线的条件 一致，直接从曝光曲线查出透照参数。
4.5.3 曝光曲线的制作
器材设备包括： X射线机 密度计 钢阶梯试块 胶片 铅增感屏 普通坐标纸及半对数坐标纸
曝光曲线的制作
阶梯试块及补充试块 确定制作曝光曲线的条件
X射线机型号 透照物体的材料和厚度范围 透照的主要条件(胶片、焦距、增感屏等) 射线照相的质量要求(灵敏度、黑度等)
阶梯试块
2
解：已知t1=24min，F1=500mm，F2=600mm 半衰期取75天,则60天前后,源放射强度之比
X射线曝光曲线的制作
X射线曝光曲线的制作曝光曲线的制作意义：射线探伤是无损检测主要常规检验方法之一，在管道焊接施工检验中占有重要地位。
而对于射线检验中应用最多的x射线检验来说，曝光曲线的应用对于检验人员正确选择曝光参数、有效控制透照底片质量有着重要的理论和实践意义。
简易制作步骤：1.将厚度适当的阶梯试块放在装有胶片的暗盒上，在阶梯试块的不同厚度的阶梯上，放上与阶梯厚度相同的铅字标记。
且将射线中心束指示线垂直对准阶梯试块的中心部位。
2.选择固定的焦距，使其在固定的管电流和管电压下，选择几个不同的曝光，每次增加30秒一组，得出几个不同曝光量的胶片。
由此找出曝光时间和厚度的关系。
3.选择固定的焦距，使其在固定的管电流和曝光时间下，选择几个不同的管电压进行曝光，每次升高10KV，得出一组不同管电压的胶片，由此找出管电压和厚度的关系。
4.将上述所摄胶片，在严格控制的同一条件下进行暗室处理（机洗）。
由此得出一系列光学密度呈阶梯变化的黑度片（底片）。
5.黑度测定：用精度较高的黑度计测出底片上的个阶梯黑度值，确定符合像质指数值而黑度为2.0的阶梯厚度，将数值填入表一和表二中，如底片上找到正好符合黑度2.0的阶梯厚度，也可根据相邻阶梯的黑度，用插入法确定适用的相应厚度。
6.在适当的座标纸上，画出纵座标（管电压或曝光量）和横座标（厚度）的刻度，然后按表一和表二的数据绘出相应的如图一和图二的曝光曲线。
在曲线图中应同时注明其他有关条件。
7.已完成的曝光曲线，在实际透照中，由于某些条件的变化，如焦距、胶片类型改变，射线管更换或老化必须进行校准修正。
表一.以曝光时间为参数的曝光试验记录0:片号图一.以曝光时间为参数的曝光曲线图二.以管电压为参数的曝光曲线四川佳诚油气管道质量检测有限公司铁大线安全改造工程（鞍山-大连段）项目部。
射线探伤机曝光曲线制做
射线探伤机曝光曲线制做（实验一）&平板焊缝射线照像探伤工艺及底片暗室处理（实验二）一、实验目的与任务1、培养学生的实际工作能力；2、掌握常用曝光曲线的制作方法及平板焊缝常规的射线照像探伤工艺；3、掌握曝光后底片的暗室处理技术；二、实验设备与器材1、YX一2505射线机2、阶梯透度计3、黑度计一台(精度优于±0.05D)；4、暗袋、胶片、增感屏、铅字和像质计等；5、铅衬板、垫块和直尺等；6、暗室及显、定影所需器具三、实验原理简介曝光曲线是射线检测过程中确定探伤工艺的重要工具。
已经制成的曝光曲线应当经校准才能保持其可用性。
曝光曲线分类：1、曝光量——厚度型曝光曲线由I=I0e-μd可知LogI0t=μd ＋C 在电压不变的情况下，d与LogI0t呈直线关系，对数坐标纸上是一条直线。
2、电压——厚度型曝光曲线电压与厚度之间一条曲线。
曲线的曲率不大，在某些区域内可以近似地看作直线。
射线是一种透射能力很强的不可见电磁波，它在透射物体时遵从I=I0e-μd的衰减规律。
当被检部位中有不同物质存在时则其值不同；而被检部位厚度d有差别时，则胶片相对应部位的曝光量有所不同，被曝光的胶片经过暗室处理，再通过观察分析底片上影像的状态，来判定被检工件内部的损伤程度。
分布在胶片表面上的溴化银粒子，经过不同数量的透射线感光，再经过显影和定影处理，底片上就能清晰、真实地反映出被检工件的内部情况。
四、实验方法与步骤1、实验前的准备1)了解黑度计的使用方法2)分析并掌握如何选择阶梯试块和平板同时透照时的探伤规范3)了解暗袋后铅字B曝光后在胶片中出现的不同原因及含义4)了解透照过程铅字号的含义5)了解射线探伤机的指向机构的含义2、实验过程与步骤1)给警戒灯2)训机3)根据实验要求切片与装片（注意增感屏、暗袋、暗袋帽的放置方法），同时要切装一张同型胶片，该胶片在实验前要进行暗室处理，检查胶片的可用性。
4)根据射线探伤机上铭牌的曝光曲线，以及需要探伤的试件选择相应的探伤规范5)使用射线探伤机的指向机构来辅助定位。
曝光曲线的制作及应用
曝光曲线的制作及应用曝光曲线是表示工件（材质、厚度）与工艺规范（管电压、管电流、曝光时间、焦距、暗室处理条件等）之间相关性的曲线图示。
但通常只选择工件厚度、管电压和曝光量作为可变参数，其他条件必须相对固定。
曝光曲线必须通过试验制作，且每台X射线机的曝光曲线各不相同，不能通用。
一、曝光曲线的构成和使用条件1.曝光曲线的构成横坐标表示工件的厚度，纵坐标用对数刻度表示曝光量，管电压为变化参数，所构成的曲线则称为曝光量-厚度（E-T)曲线；若纵坐标表示管电压、曝光量为变化参数的曲线则称为管电压-厚度（Kv-T)曝光曲线。
图1所示为一般形式的X射线曝光曲线图；图2所示为一种实用的γ射线曝光曲线图。
图1 X射线曝光曲线图a)曝光量-厚度曲线 b)管电压-厚度曲线2.曝光曲线的使用条件任何曝光曲线只适用于一组特定的条件，这些条件包括：(1)所使用的X射线机（相关条件：高压发生线路及施加波形、射源焦点尺寸及固有滤波）。
(2)—定的焦距（常取600〜800 mm)。
(3)—定的胶片类型（通常T3或T2胶片）。
(4)一定的增感方式（屏型及前后屏厚度）。
(5)所使用的冲洗条件（显影配方、温度、时间）。
(6)基准黑度（通常取3.0)。
图3 制作曝光曲线的D-T 曲线a)小曝光量D-T 曲线 b)大曝光量D-T 曲线这类曝光曲线一般只适用于透照厚度均匀的平板工件，而对厚度变化较大的工件如形状 复杂的铸件等，只能作为参考。
二、曝光曲线的制作曝光曲线是在机型、胶片、增感屏、焦距等条件一定的前提下，通过改变曝光参数（固定“kV ”、改变“mA•min”或固定“mA•min”改变“kV ”）透照由不同厚度组成的钢阶梯试块，根据给定冲洗条件洗出的底片所达到的某一基准黑度（如为3.0或2.0)，来求得“kV ” “mA•min”、T 三者之间关系的曲线。
1.绘制D-T 曲线采用较小曝光量、不同管电压拍摄阶梯试块，获得第一组底片。
再采用较大曝光量、不同管电压拍摄阶梯试块，获得第二组底片，用黑度计测定获得透照厚度与对应黑度的两组数据，绘制出D-T 曲线图（见图3)。
曝光曲线的制作与应用
曝光曲线的制作与应用（X射线为例）在实际工作中，通常依据工件的材质与厚度来选取`射线的能量、曝光量以及焦距等工艺参数，上述参数一般是通过曝光曲线来确定的。
曝光曲线是表示工件（材质，厚度）与工艺规范（管电压、管电流、曝光时间、焦距、暗室条件等）之间相关性的曲线图示。
但通常只选择工件厚度、管电压、管电流和曝光量作为可变参数，其他条件相对不变。
曝光曲线必须通过试验制作，每台X射线机的曝光曲线各不相同，但不能通用，因为即使管电压、管电流相同，如果不是同一台X射线机，其线质和照射率是不同的。
原因是：⑴加在X射线管两端的电压波形不同（半波整流、全波整流、倍压整流以及直流恒压等），会影响管内电子飞向阳极的速度（波长有关）和数量（强度），⑵X射线管本身的结构、材质不同，会影响射线从窗口出射时的固有吸收；⑶管电压、管电流测定也有误差。
此外，即使是同一台X射线机，随着使用时间的增加，管子的灯丝和靶也可能的老化，引起射线照射率的变化。
因此，每台X射线机都应有曝光曲线，作为日常透照控制线质和照射率、即控制能量和曝光量的依据，并且在实际使用中还要依据具体情况作适当修正。
.1 曝光曲线的类型曝光曲线是在一定条件下绘制的透照参数（射线能量、焦距、曝光量）与透照厚度之间的关系曲线。
这些条件主要是透照工件材料、射线源、胶片、暗室处理技术、增感、射线照相质量要求等。
实际进行射线照相时确定透照参数经常采用曝光曲线，从曝光曲线给出的关系可方便地确定某种材料、某个厚度的工件、满足规定的质量要求应选用的射线能量、焦距、曝光量等。
对X射线照相检验，常用的曝光曲线有两种类型，第一种类型曝光曲线以透照电压为参数，给出一定焦距下曝光量对数与透照厚度之间的关系。
第二种类型曝光曲线以曝光量为参数，给出一定焦距下透照电压与透照厚度之间的关系。
图1是第一种类型，图2是第二种类型。
第一种类型曝光曲线，纵坐标是曝光量，单位是毫安·分（mA ·min），采用对数刻度尺，横坐标是透照厚度，常用毫米（mm）为单位，采用算术刻度尺。
γ射线曝光曲线的制作及其应用
γ射线曝光曲线的制作及其应用赵振喜马卫强摘要：为了正确选用γ射线曝光量，提出了γ射线曝光曲线的制作方法及其应用。
关键词：γ射线曝光曲线Key words: γ-ray exposure chart在射线探伤工作中，通常根据工件的材质与厚度来选择射线能量、曝光量以及焦距等工艺参数，上述参数一般是通过查曝光曲线来确定的。
γ射线曝光曲线是表示工件（材质、厚度）与工艺规范（曝光量、焦距、暗室处理条件等）之间相关性的曲线图示。
一、制作γ射线曝光曲线的特定条件制作γ射线曝光曲线的特定条件包括：1、所使用γ源种类；2、一定的胶片类型；3、一定的增感屏（屏型及前后屏厚度）；4、所使用的冲洗条件（显影配方、温度、时间）；5、基准黑度。
二、γ射线曝光曲线的制作过程在上述特定条件下，通过改变曝光参数和焦距透照不同厚度组成的钢阶梯试块，来求得焦距F、曝光量CI.MIN、透照厚度T三者之间的关系。
1、阶梯试块的要求为了避免散射线的影响，每层阶梯试块面积不可太小，其最小尺寸应为阶梯试块厚度的5倍，阶梯试块尺寸应大于胶片尺寸，阶梯试块形状和尺寸见图1所示。
图1 曝光用阶梯试块mm2、透照阶梯试块采用较小曝光量，不同焦距拍摄阶梯试块，获得第一组底片；再采用较大曝光量不同焦距拍摄阶梯试块，获得第二组底片；用黑度计测定获得透照厚度与对应黑度的两组数据。
3、绘制D-T 曲线和E-T 曝光曲线根据所得到两组数据绘制出D-T 曲线（图2），选定一基准黑度值，从两个D-T 曲线中查出某一焦距下对应于该黑度的透照厚度值。
在E-T 图上标出这两点，并以直线连线既得该焦距的曝光曲线（图3）T (mm)图2 D-T 曲线示意图2040608010010100100010000l g E (c i .m i n )10 in .25 in .30 in .50 in .T (mm)图3 E-T 曝光曲线示意图三、 曝光曲线的应用1、 在实际工作中可以通过制作焦距F 等于10in.γ源的曝光曲线，当焦距改变时利用曝光因子A 1t 1/F 12=A 2t 2/F 22求出对应的曝光量，并制定出常用规格工件的曝光量卡片。
浅谈曝光曲线的制作与应用
浅谈曝光曲线的制作与应用摘要: 在X射线机检测工作中，通常应根据工件的材质与厚度来选取射线能量、曝光量以及焦距等工艺参数，上述参数一般是通过曝光曲线来确定的。
公司所有X射线机均应逐台制作曝光曲线，不同X射线探伤机的曝光曲线不能通用。
在使用过程中，每年至少应对曝光曲线校验一次，当设备更换重要部件或经大修理后应对曝光曲线进行校验或重新制作。
关键词:曝光曲线阶梯试块黑度焦距制作前准备曝光曲线制作人员要求：曝光曲线制作人员必须经过专门的技术培训，经考试合格后取得RT-I级或以上资格，有一定的实践经验。
曝光曲线制作人员还应进行射线辐射安全知识的培训，熟悉射线检测安全操作规程，并取得放射人员安全操作证。
确定与实际检测条件一致的曝光条件：暗室条件。
暗室处理的自动化程度、显影液配方、显影时间和显影温度等。
胶片、增感屏类型。
采用一定的胶片类型（如T2、T3等）和一定的增感屏类型（屏型及前后屏厚度）。
一定的焦距，通常取600-800mm。
设定基准黑度，如2.5、3等。
试块阶梯试块阶梯试块的材质为钢，其结构尺寸下图，表面粗超度小于等于6.3μm，尺寸精度为≤0.05mm。
钢板试块试块规格：210×100×16，试块表面状况和尺寸精度同阶梯试块。
制作过程透照布置：采用较小与较大两组曝光量和不同的管电压进行曝光。
使用较小曝光量时，采用阶梯试块，从射线机的起始电压开始，采用固定的焦距（F），每提高一定的管电压进行一次曝光，直至射线机最高电压的90%，获得第一组底片。
使用较大曝光量时，将阶梯试块与钢板试块重叠使用，确保底片某一厚度范围黑度值覆盖2.0～4.0，采用不同的管电压后获得第二组底片。
铅质标记至少应包括曝光曲线试验的管电压值、穿透厚度和试验日期等。
绘制预备曲线根据拍摄的两组不同的底片，用黑度计测定获得透照厚度与对应黑度的两组数据，绘制出D-T曲线图（预备曲线）。
绘制E-T曲线（第I类曝光曲线图）根据以上绘制的预备曲线图，选定一基准黑度值（如2.5）。
工业X射线机曝光曲线的制作及应用论述
工业 X射线机曝光曲线的制作及应用论述摘要：工业X射线机曝光曲线的制作及曝光曲线的应用。
使用阶梯试块实验测量出X射线机不同电压时透照厚度和透照时间的数据源，利用Excle表格图表功能插入散点图生成X射线机的曝光曲线，借助Excle表格用数学回归分析导出X射线曝光曲线的回归方程，通过回归方程确定X射线机不同电压，任意厚度、任意焦距的曝光时间。
关键词：X射线机曝光曲线曝光量修正参数【Keywords】 x-ray machine, exposure curve, exposure correction, parameters引言：射线检测是无损检测的主要常规检验方法之一，在石油化工等建设焊接施工检验中占有重要地位。
而对于射线检验中应用最多的Ｘ射线检验来说 ,曝光曲线的应用对于检验人员正确选择曝光参数、有效控制底片质量有着重要的理论和实践意义。
现场检测现在一般还是根据经验选择曝光参数，以至于出现了一些由于参数选择不准确，透照底片达不到要求的现象。
工业X射线曝光曲线是射线检测重要的文件资料，可以提供相对应X射线机的曝光时间，为底片透照参数选用提供了指导作用。
对数函数使用普通坐标纸和对数坐标纸手工制作曝光曲线过程比较繁琐，因人为作图误差而使曝光曲线不准确；用作图法在曝光曲线上作图查曝光时间有误差，在现场查曝光时间时需要携带曝光曲线，查图不方便。
使用EXCEL软件制作曝光曲线，借助EXCLE表格数学分析回归方程，编辑每条曝光曲线的函数，只需要在EXCLE表格中输入变量值（焦距和厚度），就可以得到函数值（曝光时间），查询方便，误差小。
正文：1.射线曝光曲线的制作1.定义X射线曝光曲线是利用作图法来表示X射线穿透厚度、管电压、曝光量以及胶片之间关系的曲线。
1.1.X射线曝光曲线制作理论基础及制作原理互易律：决定光化学反应产物质量的条件，只与总的曝光量有关，即取决与辐射强度（i）和时间的乘积，而与这两个因素单独作用无关。
RT曝光曲线的制作
曝光曲线的制作过程------------盛青军2010.10.13 随着使用时间的延长，每台X射线机的曝光参数与出厂时的曝光参数相比都会发生改变，如果仍然按照出厂时的曝光曲线来确定透照参数，那么就得不到会顶要求黑度的合格底片，因此我们就有必要每隔一段时间对X射线机进行曝光曲线的绘制实验。
绘制曝光曲线前，我们首先要确定一些具体的东西，就是不可改变的因素（也可说是定量），主要有：某一确定的焦距、胶片系统（包括胶片、增感屏、冲洗条件）、具体X射线机的型号及编号、阶梯试块及补充试块（平板试块，用来扩大透照厚度范围的）、选定的标准黑度（一般取2.5）。
在确定上面的固定因素后，我们就可以着手来进行曝光曲线绘制实验了。
1. D-T曲线的绘制：选定某一电压，在不同的曝光量下，对阶梯试块进行曝光，底片冲洗完后，对于每种曝光量，我们选出2张与之对应的符合黑度要求的合格底片，测出黑度值D1、D2，填入下表：表1（D-T曲线，黑度与透照厚度的关系曲线）序号电压底片编号曝光量曝光时间D1 D2 T1 T2 T1 190 1901 2.5 0.5 2.6 2.4 12 14 132 190 1902 5 13 190 1903 7.5 1.54 190 1904 10 25 190 1905 12.5 2.5注：1. 以上数据非真实数据，仅作范例使用；2. 其中T为标准黑度2.5下计算出来的透照厚度值；3. 每种电压等级下至少要做5种透照厚度的实验。
2.E-T曝光曲线的绘制：根据上表1的数据绘制出曝光曲线，我们可以应用origin软件来绘制曝光曲线，所需要的数据就是曝光量（一般我们取曝光量E 的对数，即：lgE）及其对应的透照厚度T，每个电压等级都对应一条直线，最后把所有直线综合起来，就得到了该台射线机的曝光曲线了。
见附图1：附图1在此，我们的曝光曲线就绘制完毕了。
曝光曲线的绘制是一种摸索的过程，因为实验前你对阶梯试块选择的曝光参数也是凭经验的，冲洗出来后也有可能底片黑度达不到要求，那么就要根据原先底片黑度来重新调整曝光参数了。
曝光曲线的制作
曝光曲线的制作
曝光曲线是指在机型、胶片、增感屏、焦距、暗室冲洗条件一定的条件下，通过改变曝光参数（固定“Kv”、改变“ mA ·min ”或者固定“mA ·min ”、改变“Kv ”）透照由不同厚度组成的钢阶梯试块，根据给定冲洗条件洗出的底片所达到某一基准黑度（如为3.0或2.0），来求得“Kv”、改变“ mA ·min ”、T 三者之间的关系的曲线。
表示工件与工艺规范之间的关系，但通常只选择“Kv”、改变“ mA ·min ”、T 三者作为变量，其他条件固定。
在曝光曲线的制作时，按照教材的步骤比较繁琐。
一般在条件固定的情况下，可以选取三张底片就可以做出一条曲线。
例：现场一般为了提高工作效率，一般选取固定曝光量，改变管电压来进行透照。
选取D=2.0进行透照阶梯试块。
首先固定曝光量，选取管电压K1（其他条件同样固定），透照阶梯式快，然后按照一定的暗室条件进行冲洗，测得D=2.0位置对应的厚度；然后改变管电压，以同样的方法再透照两张，测得D=2.0位置对应的厚度。
因为KV 与T 的关系近似线性关系，因此测得三点即可以绘出一条曲线。
（在近似D=2.0的位置，可以进行修正）
