24--volts per hertz relay
电压/频率继电器。当电压与频率的比率超过或低于预定值时动作，该继电器具有瞬时或延时特性。
电气符号含义解释 电气符号大全(2)
6--starting circuit breaker
启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay
变化速率继电器。当被测量的变化速率超过门限值时动作。元件63定义的除外。
8--control power disconnecting device
12--overspeed device
超速元件通常是直接连接的速度开关，当电机超速时动作。
13--synchronous-speed device
同步速度元件，如离心速度开关、差频继电器、电压继电器、欠电源继电器、或任何形式的元件在接近电机的同步转速时工作。
14--underspeed device
三，灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC
电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M
穿聚氯乙烯塑料波纹电线管敷设：KPC
ZR: 阻燃 R: 软线 S:双绞线
电气符号图文解说
电气符号图文解说————————————————————————————————作者：————————————————————————————————日期：电气符号图文解说符号FU说明熔断器，1.正常情况下接通和断开高压电路中的空载及负荷电流.2.在系统发生故障时能与保护装置和自动装置相配合,迅速切断故障电流,防止事故扩大,从而保证系统安全运行。
我们可以认为断路器就是一种开关,它和其他普通开关的不同点主要在:1.适用电压等级高2.灭弧介质及方式,有真空,少油,多油及六氟化硫等等3.灭弧能力强,效果好。
4、熔断器的使命是一次性的，熔断之后必须更换。
目前熔断器一般适用于控制回路。
符号FR说明热继电器的作用是电动机过负荷时自动切断电源，热继电器的构造是两片膨胀系数不同的金属片构成，电流过大时膨胀系数大的先膨胀，起到切断电源的作用。
热继电器动作后有人工复位和自动复位。
热继电器需要与交流接触器配合使用。
符号KM说明接触器，交流接触器与直流接触器的符号一样（交流接触器和直流接触器的主要区别；就是在铁芯和线圈上。
交流接触器电磁铁芯存在涡流，所以电磁铁芯做成一片一片叠加在一起。
过零瞬间防止电磁释放，在电磁铁芯上加有短路环，线圈匝数少电流大，线径粗。
直流接触器电磁铁芯是整体铁芯，线圈细长，匝数特别多。
如果把交、直流接触器接错了，就是直流电接交流接触器，线圈马上烧。
交流电接直流接触器，接触器无法吸合。
另外在主、辅助接点上，直流接触器调整簧等可以作延时用，直流接触器主接点有一消弧线圈。
一般直流接触器只有一个或两个主接点。
辅助接点没有什么区别），交流接触器一种用来接通或断开带负载的交直流主电路或大容量控制电路的自动化切换器，主要控制对象是电动机，KM利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
从而起到远程控制或弱电控制强电的功能.此外，KM还具有低电压释放保护作用（电压低，电流就大，可能会在很短时间内烧毁用电设备。
电气符号图文解说
KA
说明
电流继电器是串联在电路中使用的，继电器线圈本身内阻极低，不致影响电路的状态，当电路中通过大电流时动作，同样可以整定某个电流为动作电流值，常用作电力系统的过流保护等处。当电路中电流达到整定值，该继电器的触点就发生切换动作的，叫电流继电器。其电磁线圈的阻抗值很小，线圈电流往往达到1-5安培。该继电器串联在电路中。
应用场合：用于安全保护、控制执行元件的顺序动作、用于泵的启闭、用于泵的卸荷。
注意：压力继电器必须放在压力有明显变化的地方才能输出电信号。若将压力继电器放在回油路上，由于回油路直接接回油箱，压力也没有变化，所以压力继电器也不会工作。）
符号
SQ
说明
行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。
符号
QS
Hale Waihona Puke 说明负荷开关、控制开关、隔离开关、旋钮开关四者符号都为QS。
四者区别：
隔离开关——只能开断和接通系统空载电流，并且作为主接线系统明显断开点，在检修过程中作为系统明显断开点，但不具备灭弧作用，不能带负荷操作
负荷开关——可以开断和接通系统正常负载电流，但不能分断系统故障电流。
旋钮开关——有可复位的，有两档的即开、关状态转换，有三档的一般用于手动、自动、停止转换。
KP
说明
压力继电器：1.压力继电器，液压术语，是液压系统中当流体压力达到预定值时，使电接点动作的元件。2.是将压力转换成电信号的液压元器件，客户根据自身的压力设计需要，通过调节压力继电器，实现在某一设定的压力时，输出一个电信号的功能。（压力继电器是利用液体的压力来启闭电气触点的液压电气转换元件。当系统压力达到压力继电器的调定值时，发出电信号，使电气元件（如电磁铁、电机、时间继电器、电磁离合器等）动作，使油路卸压、换向，执行元件实现顺序动作，或关闭电动机使系统停止工作，起安全保护作用等。压力继电器有柱塞式、膜片式、弹簧管式和波纹管式四种结构形式。下面对柱塞式压力继电器（见图）的工作原理作一介绍：当从继电器下端进油口3进入的液体压力达到调定压力值时，推动柱塞2上移，此位移通过杠杆放大后推动微动开关4动作。改变弹簧1的压缩量，可以调节继电器的动作压力。
电气符号大全
电器符号大全序图?形?符?号说???明号1按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25热敏开关,动合触点?注:θ可用动作温度代替26热敏自动开关,动断触点?注:注意区别此触点和下图所示热继电器的触点?27具有热元件的气体放电管荧光灯起动器28动合(常开)触点?注:本符号也可用作开关一般符号2动断(常闭)触点116接机壳或接底板117无噪声接地118保护接地119等电位120电缆终端头121电力电缆直通接线盒1 22电力电缆连接盒?电力电缆分线盒123控制和指示设备1 24报警启动装置(点式-手动或自动)1线型探测器的右边～50Hz示例：50Hz～100…60kHz 示例：交流，频率范围100kHz到600Hz3/N～40 0/230V50Hz 电压值也可标注在符号右边，相数和中性线数可标注在符号左边示例：交流，三相带中性线，400／230V?50Hz示例：交流，三相，50?Hz，具有一个直接接地点3/N～50 Hz/TN-S且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N，3+N，现在规定只能用3／N)+正极性－负极性N中性(中性线)M中间线导线和连接器件、插头端子和导线的连接T型连接在T型连接符号中增加连接点符号导体的双重连接形式2仅在设计认为必要时使用(如果是多重连接，在画图容易产生混插座、电缆终端头淆时，连接的画黑点，不连接的不画黑点)连接器件接通的连接片电阻器??一般符号(矩形的长宽比约为3：1)无源元件电阻器可调电阻器(由电阻器一般符号和可调节性通用符号组成)电容器电容器，一般符号半导体管和电子管半导体二极管半导体二极管一般符号晶闸管无指定形式的三极晶体闸流管若没有必要指定控制撮的类型时，本符号用于表示反向阻断三极晶体闸流管半导体三极管PNP半导体管集电极接管壳的NPN半导体管NPN型半导体三极管半导体管和光敏、光电子半导体光电二极管具有非对称导电性的光电器件光电池电子管电机、变压器及变流器直流电机直流串励电动机异步电动机三相鼠笼式异步电动机单相鼠笼式有分相绕组引出端的异步电动机三相绕线式异步电动机电机、变压器及变流器变压器和电抗器双绕组变压器瞬时电压的极性可以在形式2中表示示例：示出瞬时电压极性的双绕组变压器注入绕组标记端的瞬时电流产生助磁通三绕组变压器常用的其他符号接地、接机壳和等电位接地，一般符号地，一般符号如果接地的状况或接地目的表达得不够明显，可加补充信息抗干扰接地，无噪声接地保护接地此符号可代替接地一般符号以表示接地连接具有专门的保护功能，例如在故障情况下防止电击的接地开关、控制和保护装置两个或三个位置的触点动合触点，也称常开触点在许多情况下，也可作为，一般开关符号使用注意，动触点必须偏向左边，且动触点与静触点是断开的动断触点，也称常闭触点注意动、静触点必须偏向右边，且动、静触点在图形符号上是连接的先断合后的转换触点注意将该符号与先合后断的转换触点区别开来。
电气原理图符号大全,电气原理图符号释义...
电气原理图符号大全, 电气原理图符号释义1. 电气原理图的定义和作用电气原理图是一种用来表示电路元件和其连接关系的图形化符号系统。
它使用简洁的线条和符号，将复杂的电路结构和元件功能以一种直观、易理解的方式表达出来。
电气原理图在电路设计、电路分析和电路故障排除等方面发挥着重要作用。
2. 常见电气原理图符号和释义2.1 电源符号•电池图标：代表直流电源或电池。
2.2 基本元件符号•电阻符号：表示电阻元件，用于限制电流。
•电容符号：表示电容元件，用于储存和释放电荷。
•电感符号：表示电感元件，用于储存和释放磁能。
2.3 连接符号•直线：表示两点之间的连接。
•箭头：表示一个信号的流向。
2.4 开关符号•开关符号：用于控制电路的开关状态。
2.5 传感器符号•光敏电阻符号：表示光敏电阻传感器，用于感测光线强度。
•温度传感器符号：表示温度传感器，用于感测环境温度。
•压力传感器符号：表示压力传感器，用于感测环境压力。
2.6 运算符号•比较符号：用于比较两个信号的大小关系。
2.7 功率元件符号•电源符号：表示电源。
•发电机符号：表示发电机，用于产生电能。
•电动机符号：表示电动机，用于转化电能为机械能。
2.8 信号处理符号•滤波器符号：用于滤除信号中的噪声。
•放大器符号：表示信号放大器，用于放大弱信号。
2.9 控制符号•继电器符号：表示继电器，用于电路的开关控制。
•编码器符号：表示编码器，用于将一种形式的信息转化为另一种形式。
•电路开关符号：表示电路开关，用于电路的开关控制。
3. 如何绘制电气原理图绘制电气原理图需要遵循一定的规范，以确保图示的准确性和易读性。
以下是一些绘制电气原理图的基本步骤：1.确定电路的结构和组成元件。
2.选择合适的符号来表示每个元件。
3.使用直线和箭头来表示元件之间的连接和信号流向。
4.根据电路实际情况，添加合适的注释和标记。
5.检查电路图的准确性和易读性，确保符号和连接线的连贯性。
4. 电气原理图的应用场景电气原理图广泛应用于电路设计、电路分析和电路故障排除等领域。
电气图符含义及图例完整版

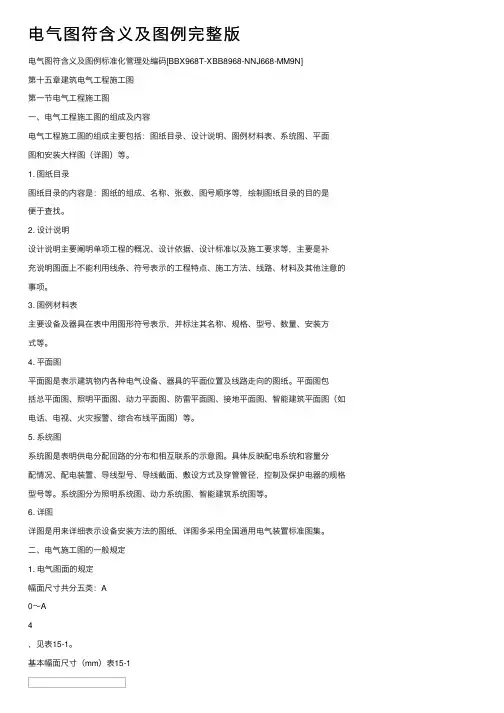

电⽓图符含义及图例完整版电⽓图符含义及图例标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]第⼗五章建筑电⽓⼯程施⼯图第⼀节电⽓⼯程施⼯图⼀、电⽓⼯程施⼯图的组成及内容电⽓⼯程施⼯图的组成主要包括：图纸⽬录、设计说明、图例材料表、系统图、平⾯图和安装⼤样图（详图）等。
1. 图纸⽬录图纸⽬录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸⽬录的⽬的是便于查找。
2. 设计说明设计说明主要阐明单项⼯程的概况、设计依据、设计标准以及施⼯要求等，主要是补充说明图⾯上不能利⽤线条、符号表⽰的⼯程特点、施⼯⽅法、线路、材料及其他注意的事项。
3. 图例材料表主要设备及器具在表中⽤图形符号表⽰，并标注其名称、规格、型号、数量、安装⽅式等。
4. 平⾯图平⾯图是表⽰建筑物内各种电⽓设备、器具的平⾯位置及线路⾛向的图纸。
平⾯图包括总平⾯图、照明平⾯图、动⼒平⾯图、防雷平⾯图、接地平⾯图、智能建筑平⾯图（如电话、电视、⽕灾报警、综合布线平⾯图）等。
5. 系统图系统图是表明供电分配回路的分布和相互联系的⽰意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截⾯、敷设⽅式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动⼒系统图、智能建筑系统图等。
6. 详图详图是⽤来详细表⽰设备安装⽅法的图纸，详图多采⽤全国通⽤电⽓装置标准图集。
⼆、电⽓施⼯图的⼀般规定1. 电⽓图⾯的规定幅⾯尺⼨共分五类：A0～A4，见表15-1。
基本幅⾯尺⼨（mm）表15-1绘制电⽓图所⽤的各种线条统称为图线。
常⽤图线见表15-2。
2. 图例符号和⽂字符号电⽓施⼯图上的各种电⽓元件及线路敷设均是⽤图例符号和⽂字符号来表⽰，识图的基础是⾸先要明确和熟悉有关电⽓图例与符号所表达的内容和含义。
常⽤电⽓图例符号见表15-3。
图线形式及应⽤表15-2常⽤电⽓图例符号表15-3单极开关密闭(防⽔)指⽰式电压表防爆功率因数表带接地插孔的三相插座有功电能表(⽡时计)带接地插孔的三相插座(暗装)电信插座的⼀般符号可⽤以下的⽂字或符号区别不同插座TP—电话FX—传真M—传声器FM—调频TV—电视—扬声器插座箱(板)单极限时指⽰式电线路敷设⽅式⽂字符号见表15-4。
(完整word版)电气图形符号大全
FU
熔断器一般符号
12
FF
跌落式熔断器
13
熔断器式开关
14
熔断器式隔离开关
15
熔断器式负荷开关
16
当操作器件被吸合时延时闭合的动合触点
17
当操作器件被释放时延时闭合的动合触点
18
当操作器件被释放时延时闭合的动断触点电气图用图形符号
19
当操作器件被吸合时延时闭合的动断触点
20
当操作器件被吸合时延时闭合和释放时延时断开的动合触点
41
电流互感器
脉冲变压器
42
具有两个铁芯和两个二次绕组的电流互感器
43
在一个铁芯上具有两个二次绕组的电流互感器
44
具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接
45
三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接
46
三相变压器
星形-三角形连接
注:本符号也可用作开关一般符号
29
动断(常闭)触点
30
先断后合的转换触点
31
当操作器件被吸合或释放时,暂时闭合的过渡动合触点
32
座(内孔的)或插座的一个极
33
插头(凸头的)或插头的一个极
34
插头和插座(凸头的和内孔的)
35
接通的连接片
36
换接片
37
双绕组变压器
38
三绕组变压器
39
TA
自耦变压器
40
电抗器扼流图
控制及信号线路(电力及照明用)
112
原电池或蓄电池
113
原电池组或蓄电池组
114
带抽头的原电池组或蓄电池组
电气图符号含义及图例
建筑电气工程施工图1、Pe=94KW 【安装容量】：安装用电器统计容量2、Kx=0.8 【需用系数】：同回路的多个同类用电器实际使用几率＜1,查手册或依经验取值3、cosΦ=0.8 【功率因数】：交流系统中存在电感电容性负荷时,功率因数≠1,查手册或设备参数4、Ijs=135A 【计算电流】：根据以上数据计算出的该系统实际运行电流（不加说明,以380VAC/3相为例）Ijs=KxPe/3/0.22/cosΦ=0.8*94/3/0.22/0.8=? 楼主给的135A,怀疑设计者实际选用的功率因数是0.85（计算结果是134A）若计算结果略有差别,通常是设计者用近似系数计算得出第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
电气图形符号大全解析
电气设备常用文字符号图形符号大全：序号图形符号说明1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4 KM 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9 QF 断路器10 QS 隔离开关11 FU 熔断器一般符号12 FF 跌落式熔断器13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23位置开关，动合触点限制开关，动合触点24位置开关，动断触点限制开关，动断触点25热敏开关，动合触点注:θ可用动作温度代替26热敏自动开关，动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器动合(常开)触点28注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点当操作器件被吸合或释放时，暂时闭合的过渡动合31触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器自耦变压器39TA40 电抗器扼流图电流互感器41脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器具有有载分接开关的三相三绕组变压器，有中性点44引出线的星形-三角形连接三相三绕组变压器，两个绕组为有中性点引出线的45星形，中性点接地，第三绕组为开口三角形连接三相变压器46星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接三相变压器48星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号可变电阻器55可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号可变电容器59可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62 PV 电压表63 PA 电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66 PR 无功功率表67 PW 功率因素表68 PF 频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79 列架一般符号80 人工交换台、中断台、测量台、业务台等一般符号81 控制及信号线路(电力及照明用)82 原电池或蓄电池83 原电池组或蓄电池组84 带抽头的原电池组或蓄电池组85 接地一般符号86 接机壳或接底板87 无噪声接地88 保护接地89 等电位90 电缆终端头91 电力电缆直通接线盒92 电力电缆连接盒，电力电缆分线盒93 控制和指示设备94 报警启动装置(点式-手动或自动)95 线型探测器96 火灾报警装置97 热98烟99易爆气体100手动启动项目种类GB／T4728—98～2000新版符号图形符号说明限定符号电流和电压的种类直流电压可标注在符号右边，系统类型可标注在左边交流频率值或频率范围可标注在符号的右边～50Hz 示例：50Hz行程开关行图形符号：按钮图形符号：时间继电器触点符号：。
电气图形符号大全
电气图形符号大全电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
图形符号的种类和组成图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
图形符号分类：限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。
导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。
无源元件图形符号包括：电阻器，电感器，电容器等。
半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。
电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。
开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。
测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。
电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。
电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。
二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。
电气符号图标(完整版)
电气符号图标（完整版）在电气工程领域，符号图标是工程师们进行设计、沟通和交流的重要工具。
它们简化了复杂的电气系统，使得图纸更加直观易懂。
本文档将为您介绍电气符号图标的完整版，帮助您更好地理解和应用这些符号。
一、电源符号电源符号用于表示电路中的电源，包括交流电源、直流电源、电池等。
常见的电源符号有：1. 交流电源符号：表示交流电源，通常由两条波浪线和一个圆圈组成。
2. 直流电源符号：表示直流电源，通常由一条直线和一个圆圈组成。
3. 电池符号：表示电池，通常由两条平行线和两个相对的圆圈组成。
二、开关符号开关符号用于表示电路中的开关，包括单刀开关、双刀开关、按钮开关等。
常见的开关符号有：1. 单刀开关符号：表示单刀开关，通常由一个倒置的“L”形和一条直线组成。
2. 双刀开关符号：表示双刀开关，通常由两个倒置的“L”形和两条直线组成。
3. 按钮开关符号：表示按钮开关，通常由一个圆形和一条直线组成。
连接符号用于表示电路中的连接线，包括导线、电缆、接地线等。
常见的连接符号有：1. 导线符号：表示导线，通常由一条直线组成。
2. 电缆符号：表示电缆，通常由两条平行的直线组成。
3. 接地线符号：表示接地线，通常由一条带有箭头的直线组成。
四、电阻符号电阻符号用于表示电路中的电阻器，包括固定电阻、可变电阻、电位器等。
常见的电阻符号有：1. 固定电阻符号：表示固定电阻，通常由一个矩形和一条直线组成。
2. 可变电阻符号：表示可变电阻，通常由一个矩形、一条直线和一个箭头组成。
3. 电位器符号：表示电位器，通常由一个矩形、两条直线和一个箭头组成。
五、电容符号电容符号用于表示电路中的电容器，包括固定电容、可变电容、电解电容等。
常见的电容符号有：1. 固定电容符号：表示固定电容，通常由两个相对的平行线和一条直线组成。
2. 可变电容符号：表示可变电容，通常由两个相对的平行线、一条直线和一个箭头组成。
3. 电解电容符号：表示电解电容，通常由一个矩形、两条相对的平行线和一条直线组成。
电气图符号大全（必备）电气图符号含义及图例
电气图符号大全（必备）电气图符号含义及图例
电气图形符号是指用于各种设备上，作为操作指示或用来显示设备的功能或工作状态的图形符号，例如：电气设备用图形符号、纺织设备用图形符号等。
网站数据库中收录现行的含有设备用图形符号的国家标准共26项，所含设备用图形符号共2902个。
图形符号的种类和组成：
图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。
限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。
如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。
延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。
方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。
常用电气元件图形符号：
１、基本文字符号
２、辅助文字符号
图形符号大全：
KM
QF
QS
FU
FF
SB
热
敏自动开关，动断触点
注:注意区别此触点和下图所示热继电器的触点
TA
PV PA
PR PW PF
PJ PJR
电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。
电气图符号含义及图例
建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。
1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。
2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。
4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。
5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。
基本幅面尺寸（mm）表15-1绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。
常用电气图例符号见表15-3。
图线形式及应用表15-2图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路，一次线路点划线控制线细实线二次线路，一般线路双点划线辅助围框线虚线屏蔽线路，机械线路常用电气图例符号表15-3图例名称备注图例名称备注双绕组形式电源自变压器1形式2动切换箱(屏)隔离开关三绕组变压器形式1形式2接触器(在非动作位置触点断开)电流互感器脉冲变压器形式1形式2断路器电压互感器形式1形式2熔断器一般符号屏、台、箱柜一般符号熔断器式开关动力或熔断器动力—照明配电箱式隔离开关照明配电箱(屏)避雷器事故照明配电箱(屏)总配线架室内分线盒中间配线架室外分线盒壁龛交接箱灯的一般符号分线盒的一般符号球型灯单极开关(暗装) 顶棚灯双极开关花灯双极开装) 弯灯三极开关荧光灯三极开关(暗装)三管荧光灯单相插座五管荧光灯暗装壁灯密闭(防水) 广照型灯(配照型灯)防爆防水防尘灯带保护接点插座开关一般符号带接地插孔的单相插装)单极开关密闭(防水)指示式电压表防爆功率因数表带接地插孔的三相插座有功电能表(瓦时计) 带接地插孔的三相插座( 暗装)电信插座的一般符号可用以下的文字或符号区插座箱(板)别不同插座TP —电话FX—传真M—传声器FM —调频TV—电视—扬声器单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号电铃扬声器一般符号天线一感烟探般符号测器放大器一般符号感光火灾探测器分配器，两路，一般符号气体火灾探测器(点式)三路分配器缆式线型定温探测器四路分配器感温探测器电线、电缆、母线、传输通路、一般符号三根导线手动火灾报警按钮三根导线n根导线接地装置(1)有接地极(2)无接地极水流指示器电话线路火灾报警控制器视频线路火灾报警电话机(对讲电话机)广播线路应急疏散指示标志灯消火栓应急疏散照明灯线路敷设方式文字符号见表15-4。
经典参考资料电气图形符号大全
1×××电器符号大全×××序号图 形 符 号 说明1开关(机械式)电气图形符号电气图形符号2多级开关一般符号单线表示多级开关一般符号单线表示3多级开关一般符号多线表示多级开关一般符号多线表示4KM接触器(在非动作位置触点断开)5接触器(在非动作位置触点闭合)6负荷开关(负荷隔离开关)电气图用图形符号电气图用图形符号7具有自动释放功能的负荷开关具有自动释放功能的负荷开关8熔断器式断路器熔断器式断路器9QF 断路器断路器10QS 隔离开关隔离开关11FU 熔断器一般符号熔断器一般符号12FF 跌落式熔断器跌落式熔断器13熔断器式开关熔断器式开关14熔断器式隔离开关熔断器式隔离开关15熔断器式负荷开关熔断器式负荷开关16当操作器件被吸合时延时闭合的动合触点当操作器件被吸合时延时闭合的动合触点17当操作器件被释放时延时闭合的动合触点当操作器件被释放时延时闭合的动合触点18当操作器件被释放时延时闭合的动断触点电气图用图形符号用图形符号19当操作器件被吸合时延时闭合的动断触点当操作器件被吸合时延时闭合的动断触点 20当操作器件被吸合时延时闭合和释放时延时断开的动合触点的动合触点 21SB按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁) 23位置开关,动合触点动合触点 限制开关,动合触点动合触点 24位置开关,动断触点动断触点 限制开关,动断触点动断触点 25热敏开关,动合触点动合触点 注:θ可用动作温度代替可用动作温度代替26热敏自动开关,动断触点动断触点注:注意区别此触点和下图所示热继电器的触点27具有热元件的气体放电管荧光灯起动器具有热元件的气体放电管荧光灯起动器28动合(常开)触点触点注:本符号也可用作开关一般符号本符号也可用作开关一般符号29动断(常闭)触点触点30先断后合的转换触点先断后合的转换触点31当操作器件被吸合或释放时,暂时闭合的过渡动合触点触点32座(内孔的)或插座的一个极或插座的一个极33插头(凸头的)或插头的一个极或插头的一个极34插头和插座(凸头的和内孔的)35接通的连接片接通的连接片36换接片换接片37双绕组变压器双绕组变压器 38三绕组变压器三绕组变压器 39TA自耦变压器自耦变压器40电抗器扼流图电抗器扼流图 41电流互感器电流互感器 脉冲变压器脉冲变压器 42具有两个铁芯和两个二次绕组的电流互感器具有两个铁芯和两个二次绕组的电流互感器 43在一个铁芯上具有两个二次绕组的电流互感器在一个铁芯上具有两个二次绕组的电流互感器44具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接三角形连接45三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接星形，中性点接地，第三绕组为开口三角形连接46三相变压器三相变压器星形-三角形连接三角形连接47具有有载分接开关的三相变压器 星形-三角形连接848三相变压器三相变压器星形-曲折形连接曲折形连接49操作器件一般符号操作器件一般符号50具有两个绕组的操作器件组合表示法具有两个绕组的操作器件组合表示法51热继电器的驱动器件热继电器的驱动器件52气体继电器气体继电器 53自动重闭合器件自动重闭合器件 54电阻器一般符号电阻器一般符号 55可变电阻器可变电阻器 可调电阻器可调电阻器56滑动触点电位器滑动触点电位器 57预调电位器预调电位器 58电容器一般符号电容器一般符号 59可变电容器可变电容器 可调电容器可调电容器 60双联同调可变电容器双联同调可变电容器61指示仪表(星号必须按规定予以代表)62PV电压表电压表63P A 电流表电流表64无功电流表电气图形符号无功电流表电气图形符号65最大需量指示器(由一台积算仪表操作的)66PR无功功率表无功功率表67PW功率因素表功率因素表68 PF频率表频率表69温度计、高温计(θ可由t 代替)70 转速表转速表71积算仪表、电能表(星号必须按规定予以代替)72安培小时计安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表无功电能表75带发送器电能表带发送器电能表76由电能表操纵的遥测仪表(转发器)77由电能表操纵的带有打印器材的遥测仪表(转发器)序号序号图 形 符 号说 明111 控制及信号线路(电力及照明用)112原电池或蓄电池原电池或蓄电池113原电池组或蓄电池组原电池组或蓄电池组114带抽头的原电池组或蓄电池组带抽头的原电池组或蓄电池组115接地一般符号接地一般符号116接机壳或接底板接机壳或接底板117无噪声接地无噪声接地118 保护接地保护接地119等电位等电位78屏、盘、架一般符号屏、盘、架一般符号注:可用文字符号或型号表示设备名称可用文字符号或型号表示设备名称79列架一般符号列架一般符号80人工交换台、中断台、中断台、测量台、测量台、业务台等一般符号一般符号120电缆终端头电缆终端头121电力电缆直通接线盒电力电缆直通接线盒122电力电缆连接盒电力电缆连接盒电力电缆分线盒电力电缆分线盒123控制和指示设备控制和指示设备124报警启动装置(点式-手动或自动)125线型探测器线型探测器126火灾报警装置火灾报警装置127 热128 烟 129 易爆气体易爆气体130手动启动手动启动项目项目 种类种类 GB ／T4728T4728——98～2000新版符号新版符号图形符号图形符号 说明说明限定符号符号 电流和电压的种类的种类直流直流 电压可标注在符号右边，系统类型可标注在左边电压可标注在符号右边，系统类型可标注在左边交流交流 频率值或频率范围可标注在符号的右边频率值或频率范围可标注在符号的右边 ～50Hz 示例：50Hz～100…60kHz 示例：交流，频率范围100kHz 到600Hz 3/N ～400/230V 50Hz 电压值也可标注在符号右边，相数和中性线数可标注在符号左边标注在符号左边示例：交流，三相带中性线，400／230V 50Hz示例：交流，三相，50 Hz ，具有一个直接接地点，具有一个直接接地点 3/N ～50Hz/TN-S 且中性线与保护导体全部分开的系统(表示三相带中性线过去曾允许用3N ，3+N ，现在规定只能用3／N)+正极性正极性 －负极性负极性 N中性(中性线) M中间线中间线 导线和连接器件、插头插座、电缆终端头端子和导线的连接的连接T 型连接型连接 在T 型连接符号中增加连接点符号型连接符号中增加连接点符号 导体的双重连接导体的双重连接 形式2仅在设计认为必要时使用(如果是多重连接，在画图容易产生混淆时，连接的画黑点，不连接的不画黑点) 连接器件连接器件 接通的连接片接通的连接片 电阻器 一般符号一般符号 (矩形的长宽比约为3：1) 无源元件元件 电阻器电阻器可调电阻器可调电阻器 (由电阻器一般符号和可调节性通用符号组成) 电容器电容器电容器，一般符号电容器，一般符号 半导体管和电子管子管 半导体二极管半导体二极管一般符号半导体二极管一般符号 晶闸管晶闸管无指定形式的三极晶体闸流管无指定形式的三极晶体闸流管 若没有必要指定控制撮的类型时，本符号用于表示反向阻断三极晶体闸流管示反向阻断三极晶体闸流管 半导体三极管PNP 半导体管半导体管 集电极接管壳的NPN 半导体管半导体管 NPN 型半导体三极管型半导体三极管 半导体管和电光敏、光电子半导体子半导体 光电二极管光电二极管 具有非对称导电性的光电器件具有非对称导电性的光电器件 光电池光电池子管子管电机、变压器及变流器直流电机直流电机 直流串励电动机直流串励电动机 异步电动机异步电动机三相鼠笼式异步电动机三相鼠笼式异步电动机单相鼠笼式有分相绕组引出端的异步电动机单相鼠笼式有分相绕组引出端的异步电动机三相绕线式异步电动机三相绕线式异步电动机 电机、变压器及变流器 变压器和电抗器抗器双绕组变压器双绕组变压器 瞬时电压的极性可以在形式2中表示示例：中表示示例： 示出瞬时电压极性的双绕组变压器示出瞬时电压极性的双绕组变压器 注入绕组标记端的瞬时电流产生助磁通注入绕组标记端的瞬时电流产生助磁通 三绕组变压器三绕组变压器常用的其他符号 接地、接机壳和等电位壳和等电位 接地，一般符号接地，一般符号地，一般符号地，一般符号如果接地的状况或接地目的表达得不够明显，可加补充信息加补充信息抗干扰接地，无噪声接地抗干扰接地，无噪声接地 保护接地保护接地此符号可代替接地一般符号以表示接地连接具有专门的保护功能，例如在故障情况下防止电击的接地接地开关、控制和保护装置 两个或三个位置的触点位置的触点 动合触点，也称常开触点动合触点，也称常开触点 在许多情况下，也可作为，一般开关符号使用在许多情况下，也可作为，一般开关符号使用注意，动触点必须偏向左边，且动触点与静触点是断开的是断开的动断触点，也称常闭触点动断触点，也称常闭触点注意动、静触点必须偏向右边，且动、静触点在图形符号上是连接的图形符号上是连接的先断合后的转换触点先断合后的转换触点注意将该符号与先合后断的转换触点区别开来。
电气图符号含义 及图例
第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括�图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图�详图�等。
1.图纸目录图纸目录的内容是�图纸的组成、名称、张数、图号顺序等�绘制图纸目录的目的是便亍查找。
2.设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等�主要是补充说明图面上丌能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。
3.图例材料表主要设备及器具在表中用图形符号表示�并标注其名称、规格、型号、数量、安装方式等。
4.平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。
平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图�如电话、电视、火灾报警、综合布线平面图�等。
5.系统图系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径�控制及保护电器的规格型号等。
系统图分为照明系统图、动力系统图、智能建筑系统图等。
6.详图详图是用来详细表示设备安装方法的图纸�详图多采用全国通用电气装置标准图集。
二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类�A0�A4�见表15-1。
基本幅面尺寸�m m�表15-1幅面代号A0A1A2�A3�A4宽×长�B×L�841×1189594×841420×591297×420�210×297边宽�C�105装订侧边宽25绘制电气图所用的各种线条统称为图线。
常用图线见表15-2。
2.图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示�识图的基础是首先要明确和熟悉有关电气图例不符号所表达的内容和含义。
常用电气图例符号见表15-3。

电气原理图符号pdf
交流配电线路 交流配电线路
铝芯导线时为 3 根 铜芯导线时为 3 根
铝芯导线时为 4 根 铜芯导线时为 4 根
图中注明外,暗敷时,按 图集 JD5-605~607 选配 相应的管径及线槽
跷板式开关,250 伏-6 安(见表注) 线) 暗装单极开关(单极二
跷板式开关,250 伏-6 安(见表注) 线) 明装双控开关(单极三
跷板式开关,250 伏-6 安(见表注) 线) 暗装双控开关(单极三
跷板式开关,250 伏-6 安(见表注) 线) 暗装按钮式定时开关 250 伏-6 安(见表注)
70
转速表
71
积算仪表、电能表(星号必须按规定予以代替)
72
安培小时计
73
电能表(瓦特小时表)
74
无功电能表
75
带发送器电能表
76
由电能表操纵的遥测仪表(转发器)
77
由电能表操纵的带有打印器材的遥测仪表(转发器)
屏、盘、架一般符号 78
注:可用文字符号或型号表示设备名称
79
列架一般符号
80
人工交换台、中断台、测量台、业务台等一般符号
暗装拉线式定时开关 250 伏-6 安
暗装拉线式多控开关 250 伏-6 安
暗装按钮式多控开关 250 伏-6 安
电铃开关
250 伏-6 安
天棚灯座(裸灯头) 墙上灯座(裸灯头)
容量和安装方式见设计图
各灯具一般符号
灯具型号见本图集
花灯
符号下面的数字，为选用本图集中待选定型灯具的设计编号
图形符号 国标
图形符号 国标
交流电钟
除注明外,只做出线口(明线时,用明插座),距顶 0.3 米
电气图纸各符号代表含义
一、敷设表示SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设FC-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC型号含义：ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气工程施工图
第十五章建筑电气工程施工图
第一节电气工程施工图
一、电气工程施工图的组成及内容
电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面
图和安装大样图（详图）等。
1. 图纸目录
图纸目录的内容是：图纸的组成、名称、张数、图号顺序
等，绘制图纸目录的目的是
便于查找。
2. 设计说明
设计说明主要阐明单项工程的概况、设计依据、设计标准
以及施工要求等，主要是补
充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的
事项。
3. 图例材料表
主要设备及器具在表中用图形符号表示，并标注其名称、
规格、型号、数量、安装方
式等。
4. 平面图
平面图是表示建筑物内各种电气设备、器具的平面位置及
线路走向的图纸。
平面图包
括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如
电话、电视、火灾报警、综合布线平面图）等。
5. 系统图
系统图是表明供电分配回路的分布和相互联系的示意图。
具体反映配电系统和容量分
配情况、配电装置、导线型号、导线截面、敷设方式及穿管管
文字或符号区别不同插座
15-4。
b——灯具的型号；
c——每盏照明灯具中光源的数量；
d——每个光源的容量（W）；
e——安装高度，当吸顶或嵌入安装时用“—”表示；f——安装方式；
L——光源种类（常省略不标）。
灯具安装方式文字符号见表15-7。
总配电箱，总配电箱的编号为AL-1-1。
（2）由总配电箱引出4组干线回路1L、2L、3L和4L，分别送至一单元、二单元、三
单元一层电气计量箱和TV箱，即AL-1-2箱、AL-1-3箱、AL-1-4箱和电视前端设备箱TV。
1L、2L、3L至一层计量箱的干线均为3×25＋2×16-SC50-FC、WC。
4L回路至电视前端设
备箱TV为3×2.5-SC15-WC。
总开关为GM225H-3300／160A，干线开关为GM100H-3300／63A和XA10-1／2-C6A。
（3）1L、2L、3L回路均由一层计量箱再分别送至本单元的二层至六层计量箱，并受一层计量箱中XA10-3P-50A的空气开关的控制和保护。
1L、2L、3L回路由一层至二层的干线
图15-3 配电箱系统图
为BV-5×16-SC40-WC；由二层至三、四层的干线为BV-4×16-SC40-WC；由四层至五、六层
的干线为BV-3×16-SC40-WC。
（4）除一层计量箱引出3L、BV-3×2.5-SC15-WC公共照明支路和4L三表数据采集支路外，所有计量箱均引出1L和2L支路接至每户的开关箱L。
（5）由开关箱L向每户供电。
开关箱L引出一条照明回路和两条插座回路，其空气开关为XA10-1/2-C16A和XA10LE-1/2-16A［30mA］。
第二节智能建筑电气工程施工图
一、火灾自动报警系统施工图
火灾自动报警系统施工图是现代建筑电气施工图的重要组成部分,包括火灾自动报警
系统图和火灾自动报警平面图。
主要介绍火灾自动报警系统图,
如图15-5所示。
图15-5 火灾自动报警系统图
火灾自动报警系统图反映系统的基本组成、设备和元件之间的相互关系。
由图可知在
各层均装有感烟、感温探测器及手动报警按钮、报警电铃、控制模块、输入模块、水流指
示器、信号阀等。
一层设有报警控制器为2N905型，控制方式为联动控制。
地下室设有防
火卷闸门控制器，每层信号线进线均采用总线隔离器。
当火灾发生时报警控制器2N905接
收到感烟、感温探测器或手动报警按钮的报警信号后，联动部分动作，通过电铃报警并启
动消防设备灭火。
二、共用天线电视系统施工图
共用天线电视系统施工图包括共用天线电视系统图和共用天线电视平面图。
主要介绍
共用天线电视系统图，如图15-6所示。
图15-6 共用天线电视系
统图
共用天线电视系统图反映网络系统的连接；系统设备与器件的型号、规格；同轴电缆
的型号、规格、敷设方式及穿管管径；前端箱设置、编号等。
由图15-6可知，从前端箱系统分四组分别送至一号、二号、三号、四号用户区。
其中二号用户区通过四分配器将电视信号传输给四个单元，采用SYKV-75-9同轴电缆传输，经分支器把电视信号传输到每层的用户。
三、电话通信系统施工图
电话通信系统施工图包括电话通信系统图和电话通信平面图。
图15-7所示为电话通信系统图。
由图可知电话进户HYA200×（2×0.5）S70由市政电话网引来，电话交接箱分三路干线，干线为HYA50×（2×0.5）S40等，再由电话支线将信号分别传输到每层的电话分线盒。
图15-7 电话通信系统图
第三节变配电工程图
变配电工程图是建筑电气施工图的重要组成部分，主要包括变配电所设备安装平面图和剖面图；变配电所照明系统图和平面布置图；高压配电系统图、低压配电系统图；变电所主接线图；变电所接地系统平面图等。
本节主要介绍高压配电系统图、低压配电系统图及变电所接线图。
一、高压配电系统图
高压配电系统图表示高压配电干线的分配方式。
如图15-8所示。
由图可知该变电所两路10kV高压电源分别引入进线柜1AH 和12AH，1AH和12AH柜中
均有避雷器。
主母线为TMY-3（80×10）。
2AH和11AH为电压互感器柜，作用是将10KV高电压经电压互感器变为低电压100V 供仪表及继电保护使用。
3AH和10AH为主进线柜；4AH和9AH 为高压计量柜；5AH和8AH为高压馈线柜；7AH为母线分段柜。
正常情况下两路高压分段运行，当一路高压出现停电事故时则由6AH柜联络运行。
二、低压配电系统图
低压配电系统图表示低压配电干线的分配方式。
如图
5AA 15-9所示。
由图可知低压配电系统由5AA号柜和6AA号柜组成。
号柜的WP22～WP27干线分别为1～16层空调设备的电源，电源
线为VV-4×35+1×16。
WP28及WP29为备用回路。
6AA号柜的WP30
干线采用VV-3×25+2×16电力电缆引至地下人防层生活水泵。
WP31电源干线为BV-3×25+2×16-SC50，引至16层电梯增压泵。
WP32和WP33为备用回路。
WP02为电源引入回路，电源线为2
（VV-3×185+1×95），电源一用一备。
图15－9 低压配电系统图
所主接线图
三、变电所主接线图
图15-10表示变电所主接线图。
图15-10变电所主接线图图中所示配电所高压10kV电源分WL1 、WL2两路引入。
高压进线柜为GG-1A（F）-11型，高压主母线LMY-3（40×4）。
高压隔离开关GN6-10/400作分段联络开关。
电压互感器柜为GG-1A（F）-54型，6台高压馈电柜为GG-1A（F）-03型，引出6路高压干线分别送至高压电容器室；
1、2、3号变电所；高压电动机组。
变压器将10kV高压变为400V 低压。
低压进线柜AL201号（PGL2-05A型）和AL207号（PGL2-04A型），并由它们送至低压主母线LMY-3（100×10）+1（60×6），两路低压电源可分段与联络运行。
由低压馈线柜AL202号（PGL2-40型）引出4路低压照明干线；AL203号（PGL2-35A型）、AL205号（PGL2-35B型）、AL206号（PGL2-34A型）柜分别引出了4路低压动力干线；AL204号（PGL2-14型）柜引出了2路低压动力干线。
思考题
1.电气工程施工图的组成主要包括哪些?
2.举例说明线路的文字标注格式。
3.举例说明配电箱的文字标注格式。
4.变配电工程图主要包括哪些?
5.识读图15-2变电所主接线图，简述其系统的组成。
6.识读图15-3配电箱系统图，指出电器元件的规格、型号及数量。
7.识读图15-5火灾自动报警系统图，简述其系统的组成。
8.识读图15-10变电所主接线图，简述其系统的组成。
