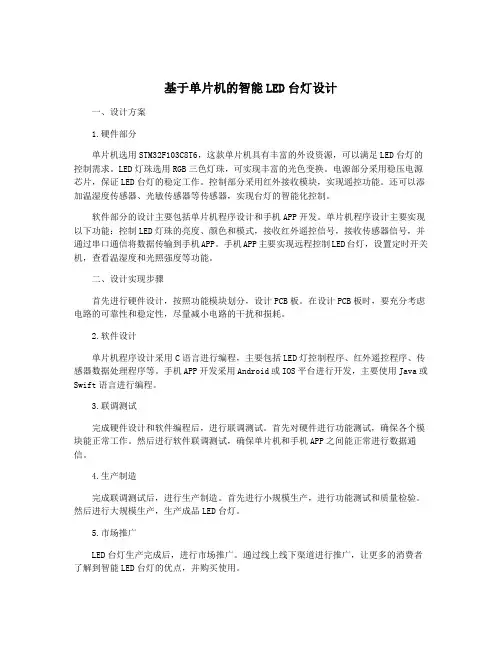

基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计一、设计方案1.硬件部分单片机选用STM32F103C8T6，这款单片机具有丰富的外设资源，可以满足LED台灯的控制需求。
LED灯珠选用RGB三色灯珠，可实现丰富的光色变换。
电源部分采用稳压电源芯片，保证LED台灯的稳定工作。
控制部分采用红外接收模块，实现遥控功能。
还可以添加温湿度传感器、光敏传感器等传感器，实现台灯的智能化控制。
软件部分的设计主要包括单片机程序设计和手机APP开发。
单片机程序设计主要实现以下功能：控制LED灯珠的亮度、颜色和模式，接收红外遥控信号，接收传感器信号，并通过串口通信将数据传输到手机APP。
手机APP主要实现远程控制LED台灯，设置定时开关机，查看温湿度和光照强度等功能。
二、设计实现步骤首先进行硬件设计，按照功能模块划分，设计PCB板。
在设计PCB板时，要充分考虑电路的可靠性和稳定性，尽量减小电路的干扰和损耗。
2.软件设计单片机程序设计采用C语言进行编程，主要包括LED灯控制程序、红外遥控程序、传感器数据处理程序等。
手机APP开发采用Android或IOS平台进行开发，主要使用Java或Swift语言进行编程。
3.联调测试完成硬件设计和软件编程后，进行联调测试。
首先对硬件进行功能测试，确保各个模块能正常工作。
然后进行软件联调测试，确保单片机和手机APP之间能正常进行数据通信。
4.生产制造完成联调测试后，进行生产制造。
首先进行小规模生产，进行功能测试和质量检验。
然后进行大规模生产，生产成品LED台灯。
5.市场推广LED台灯生产完成后，进行市场推广。
通过线上线下渠道进行推广，让更多的消费者了解到智能LED台灯的优点，并购买使用。
三、设计特点1.节能环保LED灯具有节能环保的特点，与传统白炽灯相比，LED灯具有更高的光效，能有效节省能源，减少能源消耗，降低环境污染。
2.色彩丰富RGB LED灯珠能够发出红、绿、蓝三种颜色的光，通过不同比例的混合可以发出丰富的颜色，满足人们对灯光色彩的多样化需求。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计1. 引言1.1 背景介绍LED 台灯现在已经成为时尚家居中不可或缺的一部分，它带来了舒适的照明效果，同时也具备节能、环保等优点。
随着科技的不断发展，人们对于台灯的功能和设计要求也越来越高。
基于单片机的智能LED 台灯设计应运而生，它不仅可以实现智能控制，还能够实现多种照明效果，满足不同场景下的需求。
传统的LED 台灯往往只是简单地提供照明功能，无法灵活地调节亮度和色温。
而基于单片机的智能LED 台灯设计则可以通过编程控制LED 光源的亮度和色温，实现渐变、闪烁等效果。
搭配传感器和无线通信模块，还可以实现自动调节光线、远程控制等功能，为用户带来更便捷、智能的照明体验。
通过对基于单片机的智能LED 台灯设计进行研究，不仅可以提升LED 台灯的功能和性能，还可以推动照明科技的发展，为人们的生活带来更大的便利和舒适。
【字数：225】1.2 研究意义LED灯具有节能、环保、耐用等优点，而智能LED台灯可以根据环境光照和用户需求智能调节光线亮度和颜色温度，提升用户体验。
基于单片机的智能LED台灯设计不仅可以实现智能控制功能，还可以通过合理的电路设计和程序算法提高LED灯的使用寿命和稳定性。
智能LED台灯设计结合了单片机技术和光电技术，具有较高的技术含量，可供学术研究和工程应用。
研究基于单片机的智能LED台灯设计具有重要的意义，有助于推动LED照明技术发展，提升LED产品的性能和智能化水平，满足人们对高品质生活的需求。
【字数：204】1.3 研究目的研究目的是通过设计基于单片机的智能LED台灯，实现灯具的智能化控制和节能优化。
具体目的包括：1. 设计一款高性能的LED灯具，通过单片机控制实现灯光的亮度调节和色温调节，提高灯具的灵活性和便捷性。
2. 开发一套智能照明控制系统，通过单片机实现灯具的远程控制和定时开关功能，提升用户体验和舒适度。
3. 设计具有美观实用性的LED台灯外观，使其外观设计与功能实用性相结合，吸引用户的注意并增加产品的市场竞争力。

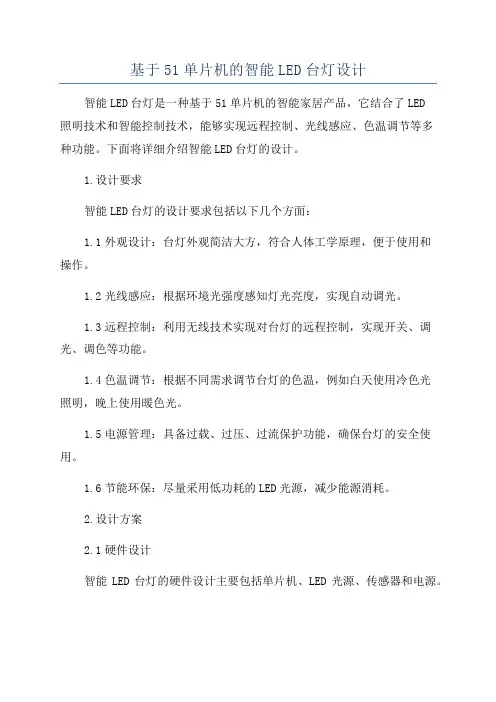

基于51单片机的智能LED台灯设计
基于51单片机的智能LED台灯设计智能LED台灯是一种基于51单片机的智能家居产品，它结合了LED照明技术和智能控制技术，能够实现远程控制、光线感应、色温调节等多种功能。
下面将详细介绍智能LED台灯的设计。
1.设计要求智能LED台灯的设计要求包括以下几个方面：1.1外观设计：台灯外观简洁大方，符合人体工学原理，便于使用和操作。
1.2光线感应：根据环境光强度感知灯光亮度，实现自动调光。
1.3远程控制：利用无线技术实现对台灯的远程控制，实现开关、调光、调色等功能。
1.4色温调节：根据不同需求调节台灯的色温，例如白天使用冷色光照明，晚上使用暖色光。
1.5电源管理：具备过载、过压、过流保护功能，确保台灯的安全使用。
1.6节能环保：尽量采用低功耗的LED光源，减少能源消耗。
2.设计方案2.1硬件设计智能LED台灯的硬件设计主要包括单片机、LED光源、传感器和电源。
2.1.1单片机：选择51单片机作为控制核心，具有较高的性能和稳定性。
2.1.2LED光源：选择高亮度、节能的LED作为光源，使用PWM调光技术实现亮度的调节。
2.1.3光线传感器：使用光敏电阻作为光线传感器，通过检测环境光强度来实现自动调光功能。
2.1.4温度传感器：使用温度传感器，实时检测环境温度，并根据温度调节台灯的色温。
2.1.5无线模块：选择合适的无线模块，实现远程控制功能。
2.1.6电源管理：设计适当的电源管理电路，确保电源的稳定性和安全性。
2.2软件设计智能LED台灯的软件设计主要包括系统架构设计、功能实现和外设驱动。
2.2.1系统架构设计：将整个系统分为传感器数据采集模块、控制模块、通信模块和驱动模块。
2.2.2自动调光功能：通过光线传感器检测环境光强度，根据设定的光照亮度范围，控制LED光源的亮度。
2.2.3远程控制功能：利用无线通信模块，实现远程控制台灯的开关、调光和调色功能。
2.2.4色温调节功能：通过温度传感器监测环境温度，根据设定的温度范围，控制LED光源的色温。
基于单片机的智能台灯设计ppt课件
+
起。使用该小灯，不仅简化了
-
设计，而且在外形上更加美观，
更接近实际台灯的样式。实际
GND
电路采用PNP三极管的驱动，
只要单片机该IO口输出一个低
电平信号，即可控制三极管导
通，继而点亮LED灯。
D2 USB-Light
.
硬件介绍——指示灯模块
本设计采用了一颗绿色的LED 作为模式指示灯。当指示灯点 亮时，代表当前是亮度自动控 制模式。相反的，当指示灯熄 灭是，代表当前是亮度手动控 制模式。
VCC
R5 1K
D1 GREEN
LED
.
软件介绍——系统流程图
.
仿真截图展示
.
实物展示
.
最后，衷心感谢在百忙之中 评阅论文和参加答辩 的各位老师、教授。
.
• 欢迎批评指导！！ • 感谢聆听！ • THANK YOU FOR WATCHING!
• 放映结束
.
•
感
感
谢
谢
阅
阅 读
读
P10 P11 P12 P13 P14 P15 P16 P17 RESET P30/RXD P31/TXD P32/INT0 P33/INT1 P34/T0 P35/T1 P36/WR P37/RD XTAL2 XTAL1 GND
C3 30pF
GND
定运行，晶振电路为
GND
单片机执行代码提供
时钟脉冲。
.
硬件介绍——系统框图
按键模块 人体红外检测模块 光照强度采集模块
单片机 最小系
统
照明模块 指示灯模块
整个设计在硬件上可以分为六个模块，分别是： 单片机最小系统模块、按键模块、人体红外 检测模块、光照强度采集模块、照明模 块、指示灯模块。接下来分别对 这六个模块进行一一介绍。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计智能LED台灯是一种集成了单片机技术的台灯产品，具有智能控制、节能环保、颜色温度调节等多种功能。
它不仅可以提供舒适的光源，还可以实现智能控制和灯光效果的调节，适应不同的环境需求。
本文将介绍基于单片机的智能LED台灯的设计原理、硬件结构和软件系统，并分析其在实际应用中的优势和前景。
一、设计原理基于单片机的智能LED台灯的设计原理主要包括单片机控制、LED驱动、传感器检测和无线通信等方面。
单片机作为整个台灯系统的核心控制器，负责实现各种功能的控制和调节。
LED驱动模块通过单片机控制实现对LED灯珠的亮度、颜色等参数的调节。
传感器模块检测环境光线、温湿度等参数，帮助台灯实现自适应的光照和环境控制。
无线通信模块用于实现台灯与智能手机或其他智能设备的连接，实现远程控制和智能化管理。
二、硬件结构三、软件系统四、应用优势基于单片机的智能LED台灯具有多种应用优势。
它可以实现智能化控制和管理，用户可以通过手机APP实现对台灯的远程控制和智能化管理，提高了用户的使用体验。
它具有多种光照效果和色温调节功能，可以根据不同的使用场景和环境需求进行调节，提供更加舒适的光照体验。
它可以实现节能环保，LED灯源具有低功耗、长寿命等优点，可以有效节约能源和保护环境。
它具有较高的灵活性和可扩展性，可以通过软件升级和硬件扩展实现更多的功能和应用。
五、市场前景随着智能家居市场的不断发展和智能化需求的增加，基于单片机的智能LED台灯具有较大的市场前景。
它可以通过智能化控制和管理满足用户对于光照效果和色温调节的个性化需求，提高用户的使用体验。
随着LED灯源的技术进步和成本的不断降低，智能LED台灯的成本也将逐渐降低，更加容易被消费者接受。
随着智能手机和无线技术的发展，智能LED台灯可以与其他智能设备实现连接和互联，进一步提高了其智能化和便利性。
智能LED 台灯还可以结合环境保护和节能意识，满足消费者对于能源节约和环保的需求，具有较高的市场潜力。
基于51单片机的智能台灯设计
基于51单片机的智能台灯设计智能台灯设计基于51单片机，可以通过人体红外感应和光敏电阻等传感器，实现自动感应开关和亮度调节等功能。
以下是该设计的详细描述：1.硬件设计：-使用51单片机作为主控芯片，具有强大的计算和控制能力。
-人体红外传感器，用于感知人体的存在和活动。
-光敏电阻，用于感知周围环境光照强度。
-LED灯作为光源，可以实现亮度的调节。
-按钮开关，用于手动控制台灯的开关和亮度调节。
2.软件设计：-使用C语言编程，通过51单片机的IO口与传感器和LED灯进行通信和控制。
-通过人体红外传感器的信号，判断人体的存在和活动，从而实现自动感应开关。
当人体靠近台灯时，台灯自动开启；当人体离开一段时间后，台灯自动关闭。
-通过光敏电阻的信号，实时感知周围的光照强度。
根据环境光照强度的变化，自动调节LED灯的亮度。
在环境光照强度较暗时，台灯亮度增加；在环境光照强度较亮时，台灯亮度减小。
-通过按钮开关，实现手动控制台灯的开关和亮度调节。
用户可以根据实际需求，手动调节灯的亮度或关闭台灯。
-通过数码管或LCD显示屏，显示当前台灯的亮度等信息。
3.功能拓展：-可以通过无线通信模块，实现与手机APP的连接。
用户可以通过手机APP远程控制台灯的开关和亮度调节，实现更便捷的操作和控制。
-可以添加语音控制功能，通过语音指令控制台灯的开关和亮度调节，提高用户体验和交互性。
-可以添加定时开关功能，根据用户设定的时间，在指定的时间点自动开启或关闭台灯，方便用户的生活和工作需求。
-可以添加多色温调节功能，支持冷光和暖光的切换，满足用户不同光源需求。
综上所述，基于51单片机的智能台灯设计可以通过人体红外感应和光敏电阻等传感器，实现自动感应开关和亮度调节等功能。
同时，还可以根据用户需求添加更多的功能和拓展。
通过该设计，可以提高台灯的使用便利性和人体感知能力，为用户创造更舒适的灯光环境。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计1. 引言1.1 背景介绍随着单片机技术的发展和普及，越来越多的智能设备开始采用单片机作为控制核心。
在LED 台灯设计中，单片机的应用不仅可以实现灯光的精准控制，还能够通过传感器实时监测环境光线和人体感应，从而实现智能化的灯光调节和节能功能。
本文旨在通过对LED 台灯原理及设计、单片机在LED 台灯中的应用、智能控制系统的设计、功能实现和性能测试等方面的研究，探讨如何设计一款基于单片机的智能LED 台灯，以满足人们对照明产品的不断升级的需求。
希望通过本文的研究，能够为LED 台灯的设计和应用提供一定的参考和借鉴。
1.2 研究意义基于单片机的智能LED台灯设计可以提高LED台灯的智能化程度，使其具备更多便捷的操作功能，满足人们对于灯光的个性化需求。
通过单片机控制，LED台灯可以实现远程控制、定时开关、光照感应等智能化功能，极大地提升了LED台灯的使用体验。
基于单片机的智能LED台灯设计具有重要的研究意义和实际应用价值，对于提高LED台灯的智能化水平，改善人们的生活质量，推动智能家居的发展具有积极的作用。
1.3 研究目的本研究的目的是设计一款基于单片机的智能LED台灯，通过深入研究LED台灯的原理和设计，结合单片机在LED灯具中的应用，实现智能控制系统的设计和功能实现。
具体目的包括：1.探索LED台灯的工作原理和设计要点，理解LED光源的特性和驱动电路的设计原则，为后续智能LED台灯的设计奠定基础；2.研究单片机在LED灯具中的应用，掌握单片机控制LED灯光亮度、颜色和模式等参数的方法，为实现智能控制奠定技术基础；3.设计智能控制系统，包括硬件设计和软件编程，实现LED灯光的远程控制、定时开关、光色调节等功能；4.实现LED台灯的功能测试，验证设计的可行性和稳定性，评估LED台灯的性能和用户体验。
通过以上研究目的的达成，将为LED灯具的智能化发展提供新的思路和技术支持。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计智能LED台灯设计是一种应用于居室照明的智能化产品。
它结合了单片机技术和LED 灯光技术，通过对环境亮度和用户需求的感知，实现自动调节灯光亮度和色温的功能，为用户提供更加舒适的照明体验。
智能LED台灯的设计主要包括硬件设计和软件设计两个方面。
硬件设计方面，主要包括电源供应模块、光敏传感器模块、LED灯光模块、触摸开关模块、温度传感器模块以及单片机模块等。
电源供应模块用于为整个台灯提供工作所需的电能，采用直流电源，并通过稳压电路保证输出稳定的电压和电流，以供给其他模块工作。
光敏传感器模块用于感知环境的亮度，通过转换光信号成电信号，并输入到单片机模块，用于后续的控制。
LED灯光模块则是台灯的核心模块，它由多个LED灯组成，可通过控制电路调节其亮度和色温。
触摸开关模块为用户提供灯光开关、亮度调节、色温调节等功能，用户只需触摸开关面板即可实现相应操作。
温度传感器模块用于感知环境的温度，并将温度数据输入到单片机模块，以便根据温度调节台灯的亮度和色温。
单片机模块则负责整个台灯的控制和调节。
它通过读取光敏传感器模块和温度传感器模块的数据，综合考虑环境亮度和温度，以及用户的需求，通过控制LED灯光模块的功率和亮度，实现智能调节功能。
在软件设计方面，主要包括单片机的程序设计和人机交互界面的设计。
单片机的程序设计主要是对传感器数据的采集和处理，以及对LED灯光模块功率和亮度的控制。
程序需要实时读取光敏传感器模块和温度传感器模块的数据，并根据设定的算法和控制策略，调节LED灯光模块的功率和亮度，以实现人性化的照明效果。
人机交互界面的设计则包括触摸开关面板和显示屏的设计。
触摸开关面板需要实现开关灯、亮度调节、色温调节等功能，通过触摸操作来实现，同时还需设定相应的指示灯和声音提示，方便用户操作。
显示屏可用于显示当前的灯光状态、亮度和色温等信息，使用户能够清晰地了解台灯的工作情况和状态。
基于单片机的智能台灯
基于单片机的智能台灯基于单片机的智能台灯1·引言这份文档旨在介绍基于单片机的智能台灯的设计和制作。
2·系统概述本系统由单片机、光敏传感器、温度传感器、人体红外传感器、触摸开关、LED灯等组成。
通过单片机控制，实现智能调光、自动亮度调节、温度检测和人体感应等功能。
3·硬件设计3·1 单片机选择根据需求，选择适当的单片机作为控制核心，考虑到成本和性能等因素，选择单片机。
3·2 光敏传感器设计光敏传感器用于感知外部光线亮度。
根据需求选择适当的光敏传感器，并与单片机连接，实现对光线亮度的检测。
3·3 温度传感器设计温度传感器用于感知环境温度。
选择合适的温度传感器，并与单片机连接，实现对环境温度的检测。
3·4 人体红外传感器设计人体红外传感器用于感知人体活动。
选择合适的人体红外传感器，并与单片机连接，实现对人体活动的检测。
3·5 触摸开关设计触摸开关用于人工控制台灯开关和亮度调节。
选择合适的触摸开关，并与单片机连接，实现对台灯的手动控制。
3·6 LED灯设计选择高亮度LED灯作为台灯光源。
通过单片机控制LED的亮度和开关，实现对台灯亮度的调节和开关控制。
4·软件设计4·1 单片机程序设计编写单片机程序，实现对各传感器的采集和处理，通过PWM控制LED的亮度和开关状态。
设计合适的算法和逻辑，实现智能调光、自动亮度调节、温度检测和人体感应等功能。
4·2 用户界面设计设计用户界面，通过触摸开关和LED显示屏等元素，实现对台灯的手动控制和显示相关信息。
5·测试与验证对设计的智能台灯进行测试与验证。
验证系统的功能是否符合预期，并进行性能测试和稳定性测试等。
6·产品制造根据设计文档进行系统的硬件制造和软件编程。
7·产品使用说明提供产品使用说明，包括开关操作、亮度调节、温度显示等相关说明。
基于单片机的智能LED台灯设计
基于单片机的智能LED台灯设计1. 引言1.1 背景介绍LED 台灯是一种具有节能、环保和智能化特点的照明产品，已经被广泛应用于家居、办公等领域。
随着科技的不断发展，人们对LED 台灯的功能和性能要求也越来越高。
基于单片机的智能LED 台灯设计成为了研究的热点之一。
随着人们对智能家居的需求不断增加，智能LED 台灯作为照明产品的一种，具有着迅速增长的市场需求。
传统的LED 台灯只能实现基本的照明功能，而基于单片机的智能LED 台灯设计可以实现更多的功能，如定时开关、光线调节、颜色温度调节等，大大提升了用户的体验感。
通过对基于单片机的智能LED 台灯的研究和设计，可以使LED 台灯具有更好的性能和更多的功能，提高LED 台灯的竞争力。
本文将对基于单片机的智能LED 台灯进行深入研究，探讨其设计原理、硬件设计、软件设计、功能特点和性能评估，从而为LED 台灯的研究和发展提供参考。
1.2 研究意义通过研究设计基于单片机的智能LED台灯，可以深入了解LED照明技术与单片机控制技术的结合应用，促进LED照明产品的技术升级和创新。
智能LED台灯的设计可以实现照明的智能控制，满足用户对于照明场景的个性化需求，提高用户的使用体验。
智能LED台灯的设计还可以有效提升LED照明产品的能效，降低能耗，促进绿色环保理念的传播与实践。
研究基于单片机的智能LED台灯设计不仅具有重要的理论研究意义，还具有广泛的应用前景和社会价值。
通过对智能LED台灯的设计研究，可以推动LED照明产品向智能化、高效化方向发展，为照明行业的可持续发展做出贡献。
2. 正文2.1 智能LED台灯设计原理智能LED台灯设计的原理基于单片机技术和光电子技术相结合，通过单片机控制LED灯的亮度、色温和灯光效果，实现智能化控制。
智能LED台灯采用传感器检测环境光强度，根据环境光的变化自动调节LED灯的亮度，保证光照舒适度和节能效果。
用户可以通过手机APP或遥控器控制LED灯的开关、亮度、色温等参数，实现个性化的光照需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VCC U3 CS VCC CH0 CLK CH1 D0 GND DI ADC0832 8 7 6 5 CLK DAT DAT
便进行台灯亮度的计算和
控制。光照强度采集使用 的方案是光敏电阻，由于
光敏电阻采集到的是光照
强度的模拟量，因此使用 ADC0832将光照模拟量转
为数字量再传给单片机进
行处理。
硬件介绍——照明模块
设计简介
台灯设计了自动和手动这两种工作模式。刚上电时处于 自动控制模式，单片机会通过AD芯片采集当前环境的光
照强度大小，然后调节台灯的亮度，实现光线越弱，台
灯越亮的自动控制效果。并且自动模式带有人走灯灭功 能，当连续1分钟检测不到有人时，熄灭台灯。然后可 以通过按键切换为手动控制模式。在手动模式下， 可以通过加按键和减按键来手动调节亮度。
-
+
硬件介绍——指示灯模块
本设计采用了一颗绿色的LED
VCC
作为模式指示灯。当指示灯点
亮时，代表当前是亮度自动控 制模式。相反的，当指示灯熄
R5 1K
D1 GREEN
灭是，代表当前是亮度手动控
制模式。
LED
软件介绍——系统流程图
仿真截图展示
实物展示
最后，衷心感谢在百忙之中 评阅论文和参加答辩 的各位老师、教授。
复位、晶振这三部分。
电源为整个板子提供 电压，复位电路保证
VCC
GND 1 C2 30pF X1 2 C3 30pF GND GND
CS HC DAT CLK
12M
了最小系统上电后稳
定运行，晶振电路为 单片机执行代码提供
时钟脉冲。
硬件介绍——按键模块
本设计连接着三个按键。这三 个按键的公共端接在一起连到 板子的GND，三个按键的另一 个引脚分别接到单片机的P11、 P12、P13上面。功能上按键1 的作用是在自动模式和手动模 式之间切换；按键2的作用是亮 度减；按键3的作用是亮度加。
VCC
GND
HC
只引出3个引脚，其中第1脚和第3脚分别连接
VCC和GND给模块，第2脚接单片机的IO口 P22，当有人出现在模块的检测范围内
时，该引脚输出高电平，平时
是输出低电平的。
硬件介绍——光照强度采集模块
本设计的台灯有自动调节
亮度的功能，因此必须采 集环境中的光照强度，以
VCC
R1 RG CS 1 2 3 4 R6 10K GND GND
这六个模块进行一一介绍。
硬件介绍——单片机最小系统
单片机最小系统，是
整个设计最核心的电 路。主要包括电源、
VCC C1 10uF R4 10K U1 LED KEY1 KEY2 KEY3 Light 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 P10 P11 P12 P13 P14 P15 P16 P17 RESET P30/RXD P31/TXD P32/INT0 P33/INT1 P34/T0 P35/T1 P36/WR P37/RD XTAL2 XTAL1 GND VCC P00 P01 P02 P03 P04 P05 P06 P07 EA ALE PSEN P27 P26 P25 P24 P23 P22 P21 P20 40 39 38 37 36 35 34 33 32 31 30 29 28 27 26 25 24 23 22 21 VCC
GND K1 KEY1 K2 KEY2 K3 KEY3
硬件介绍——人体红外检测模块
热释电红外线传感器是80年代发展起
来的一种新型高灵敏度探测元件，是 一种能检测人体发射的红外线而输出
U2 HC-SR501
HC-SR501
1 2 3 GND OUT VCC
电信号的传感器。它能以非接触形式
检测出人体辐射的红外线能量的变化， 并将其转换成电压信号输出。该模块
基于单片机的智能台灯设计
班级： 指导老师：
姓名：
学号：
课题背景
随着电子技术的日益发展，人们生活中的照明工具也 在发生着巨大的变化。从普通电灯，白炽灯，到目前 比较流行的LED灯，无不反映了人类科技的发展、社 会的进步。随着环境问题的恶化，能源的减少，节能 绿色环保的台灯，逐步走进了人们的生活。以前的 台灯用途单一，而现在的人们需要一种多功能智能 化的台灯。因此利用所学知识设计一种多功能绿色 环保的台灯是一种很好的方向。
无论是自动模式还是手动模式，
都把台灯亮度分为10个 等级。
硬件介绍——系统框图
按键模块 人体红外检测模块 光照强度采集模块 照明模块
单片机 上可以分为六个模块，分别是：
单片机最小系统模块、按键模块、人体红外
检测模块、光照强度采集模块、照明模 块、指示灯模块。接下来分别对
VCC
本设计采用市面上的一种USB
Light
小灯作为照明设备，里面其实
是六颗白色的LED灯并联在一 起。使用该小灯，不仅简化了
Q1 8550
D2 USB-Light
设计，而且在外形上更加美观，
更接近实际台灯的样式。实际 电路采用PNP三极管的驱动，
GND
只要单片机该IO口输出一个低
电平信号，即可控制三极管导 通，继而点亮LED灯。
