无杆气缸分类1. 介绍无杆气缸是一种常用的传动装置，通过压缩气体来产生力和运动。
它的结构相对简单，由于没有传统的活塞杆，可以实现更紧凑的设计和更灵活的运动方式。
无杆气缸广泛应用于各种工业领域，如制造业、汽车工业和机械制造等。
2. 作用无杆气缸的作用是将气体的能量转化为机械能，通过推动工作部件来实现工作。
它可以产生直线运动或者旋转运动，根据不同的需求可以选择不同的结构和工作方式。
3. 分类根据结构和工作方式的不同，无杆气缸可以分为以下几种类型：3.1 双作用无杆气缸双作用无杆气缸是最常见的一种类型，它能够在两个方向上产生推拉力。
它通常由一个活塞和两个气缸组成，气缸的两端都连接有供气口和排气口。
当气体进入一个气缸时，活塞会向一边推动，气体排出另一边的气缸，从而产生推拉力。
3.2 单作用无杆气缸单作用无杆气缸只能在一个方向上产生推力，通常是由一个气缸和一个弹簧组成。
当气体进入气缸时，活塞会推动工作部件，而当气压消失时，弹簧将会将活塞复位。
3.3 回转无杆气缸回转无杆气缸将气体的压力转化为旋转运动，它常用于旋转门、切割机和汽车夹紧装置等领域。
它由一个气缸和一个旋转轴组成，气体的进出驱动旋转轴产生运动。
4. 工作原理无杆气缸的工作原理是基于气体的压缩和扩张。
当气体进入气缸时，活塞会被推动，从而产生力和运动。
气体进入气缸的过程称为工作冲程，而气体排出的过程则称为回程。
5. 应用领域无杆气缸广泛应用于各个领域，常见的应用包括：5.1 制造业在制造业中，无杆气缸常用于自动化生产线和装配工序中。
它们可以用于推动物料、定位零件和控制机械手臂的动作。
5.2 汽车工业在汽车工业中，无杆气缸常用于发动机的气门控制和刹车系统。
它们可以根据引擎的工作状态和驾驶员的需求，控制气门的开闭和刹车的制动力。
5.3 机械制造在机械制造中，无杆气缸可以用于实现复杂的动作和精确的定位。
例如，它们可以用于控制机床的切削行程、夹紧力和工作台的移动。
气缸型号规格

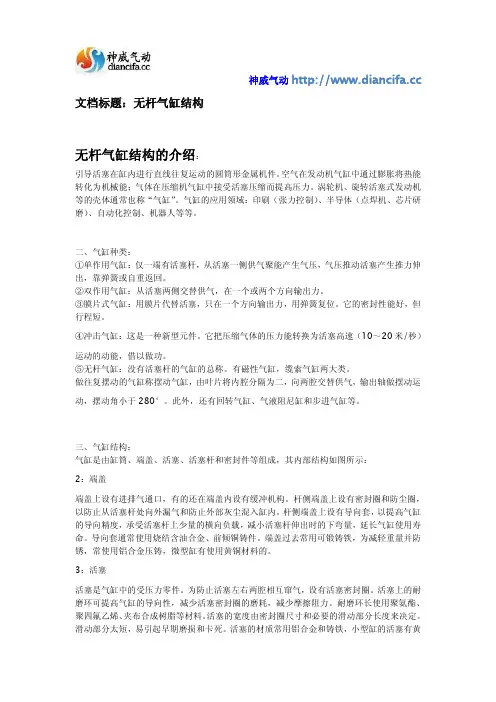

神威气动 文档标题：无杆气缸结构无杆气缸结构的介绍：引导活塞在缸内进行直线往复运动的圆筒形金属机件。
空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。
涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。
气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。
二、气缸种类：①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。
②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。
③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。
它的密封性能好，但行程短。
④冲击气缸：这是一种新型元件。
它把压缩气体的压力能转换为活塞高速（10～20米/秒）运动的动能，借以做功。
⑤无杆气缸：没有活塞杆的气缸的总称。
有磁性气缸，缆索气缸两大类。
做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运动，摆动角小于280°。
此外，还有回转气缸、气液阻尼缸和步进气缸等。
三、气缸结构：气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：2：端盖端盖上设有进排气通口，有的还在端盖内设有缓冲机构。
杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。
杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。
导向套通常使用烧结含油合金、前倾铜铸件。
端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3：活塞活塞是气缸中的受压力零件。
为防止活塞左右两腔相互窜气，设有活塞密封圈。
活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。
耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。
活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。
滑动部分太短，易引起早期磨损和卡死。
自动化知识—01气缸的工作原理及应用
13.1 气缸的选型步骤
气缸的选型应根据工作要求和条件，正确选择气缸的类型。下面以单活 塞杆双作用缸为例介绍气缸的选型步骤。
（1）气缸缸径。根据气缸负载力的大小来确定气缸的输出力，由此计 算出气缸的缸径。
（2）气缸的行程。气缸的行程与使用的场合和机构的行程有关，但一 般不选用满行程。
（3）气缸的强度和稳定性计算 （4）气缸的安装形式。气缸的安装形式根据安装位置和使用目的等因 素决定。一般情况下，采用固定式气缸。在需要随工作机构连续回转时 （如车床、磨床等），应选用回转气缸。在活塞杆除直线运动外，还需作 圆弧摆动时，则选用轴销式气缸。有特殊要求时，应选用相应的特种气缸。 （5）气缸的缓冲装置。根据活塞的速度决定是否应采用缓冲装置。 （6）磁性开关。当气动系统采用电气控制方式时，可选用带磁性开关 的气缸。 （7）其它要求。如气缸工作在有灰尘等恶劣环境下，需在活塞杆伸出 端安装防尘罩。要求无污染时需选用无给油或无油润滑气缸。
排气侧的无背压时无法控制。 （活塞杆快速飞出现象）
排气压力
时 间 →
进气节流
不受排气侧的背压有无的影响。 启动快。
负载变化的影响大。 负载的惯性的作用影响大。垂直方向的控制 困难。 断熱膨胀・易发生结露。 气缓冲失效。
9.4 配管长度的不同
A：设置在气缸侧
B：设置在电磁阀侧
10 允许横向载荷
横向载荷的界限值根据作用在气缸部分的力判断
p 3.14 0.4
按标准选定气缸缸径为63 mm。
谢谢大家！
技术说明： 1）给油气缸请用透平1号油（ISOVG32号）进行给油润滑。 2）不给油气缸也可以作为给油气缸使用，但是注意给油也需要使用透平1号 油（ISOVG32号），并且必须持续给油不能中停止，否则会使以前的润滑剂消 失而引起动作不良。
无杆气缸工作原理
无杆气缸工作原理无杆气缸是一种常见的气动执行元件，它通过压缩空气产生的力来实现线性运动。
无杆气缸由气缸本体、活塞、密封件和连接件等部件组成，其工作原理相对简单但非常有效。
本文将从无杆气缸的结构特点、工作原理和应用领域等方面进行详细介绍。
首先，无杆气缸的结构特点是什么呢？与传统的有杆气缸相比，无杆气缸的最大特点就是没有活塞杆。
这意味着无杆气缸的体积更小、重量更轻，因此在一些空间受限的场合，无杆气缸具有明显的优势。
此外，无杆气缸的密封性和稳定性也更高，因为无杆气缸的密封件更少，摩擦力更小，容易实现高精度的运动控制。
因此，无杆气缸在一些对运动精度要求较高的场合也有着广泛的应用。
其次，无杆气缸的工作原理是怎样的呢？无杆气缸的工作原理基本上与有杆气缸相似，都是利用压缩空气产生的力来推动活塞实现线性运动。
当压缩空气进入气缸本体时，活塞会受到压力的作用而向前运动，当排出气体时，活塞则会向后运动。
无杆气缸的活塞通常是双作用的，即可以通过进气和排气两种方式来控制活塞的前后运动。
此外，无杆气缸的密封件通常采用双向密封结构，以确保气缸在工作过程中不会出现泄漏现象，从而保证了其稳定性和可靠性。
最后，无杆气缸在哪些领域有着广泛的应用呢？无杆气缸由于其结构紧凑、运动精度高、密封性好等优点，在自动化设备、机械制造、航空航天、医疗器械等领域都有着广泛的应用。
例如，在自动化生产线上，无杆气缸常常被用来实现物料的输送、夹持、定位等功能；在航空航天领域，无杆气缸则被用来实现航天器的姿态控制、舱门开合等功能；在医疗器械领域，无杆气缸则被用来实现手术机器人的运动控制等。
综上所述，无杆气缸作为一种常见的气动执行元件，具有结构紧凑、运动精度高、密封性好等优点，在自动化设备、机械制造、航空航天、医疗器械等领域都有着广泛的应用。
其工作原理简单但非常有效，通过压缩空气产生的力来推动活塞实现线性运动。
随着工业自动化水平的不断提高，相信无杆气缸在未来会有着更加广阔的发展前景。
气缸分类之无杆气缸篇
气缸分类之无杆气缸篇
无杆气缸只是气缸系列的一种。
气缸的种类繁多，分类的方法也
不同。
一般按工业上依照压缩空气作用在活塞端面上的方向分类：
1、单作用气缸压缩空气只从一腔进入气缸推动活塞运动，而活塞
的返回是靠弹簧、膜片张力、自重或其他外力的作用。
2、双作用气缸气缸活塞的往复运动均由压缩空气来推动。
按气缸的结构特征分类：
1、活塞式气缸如派克parker无杆气缸
2、膜片式气缸如费斯托FESTO无杆气缸，SMC无杆气缸，他们的
无杆气缸内外带都是膜片式的。
按气缸的功能分类：
1、无缓冲气缸（一般气缸）用于无特别使用要求的场合。
2、缓冲气缸气缸一端或两端设有缓冲装置，可减小活塞运动到行
程末端时对缸盖的撞击。
3、耐热气缸用于环境温度120～150℃，其气缸密封圈、活塞上导向环和缓冲垫等均需用耐热材料，如密封圈和缓冲垫用氟橡胶，导向环
用聚四氟就乙烯。
4、耐腐蚀性气缸用于有腐蚀性环境下工作。
其气缸外露表面的零
件均需用防腐性材料，如缸筒、活塞杆、端盖和拉杆等选用不同的耐腐
蚀性材料。
5、低摩擦气缸气缸内系统摩擦力的大小会直接影响气缸运动的稳
定性。
减不摩擦力的措施一般有：降低缸筒内表面和活塞杆外表面等滑
动表面的粗糙度值；减小密封圈的接触面积；采纳低摩擦系数的材料等。
1 / 1。
