Zebra打印机中文字体指令调用说明

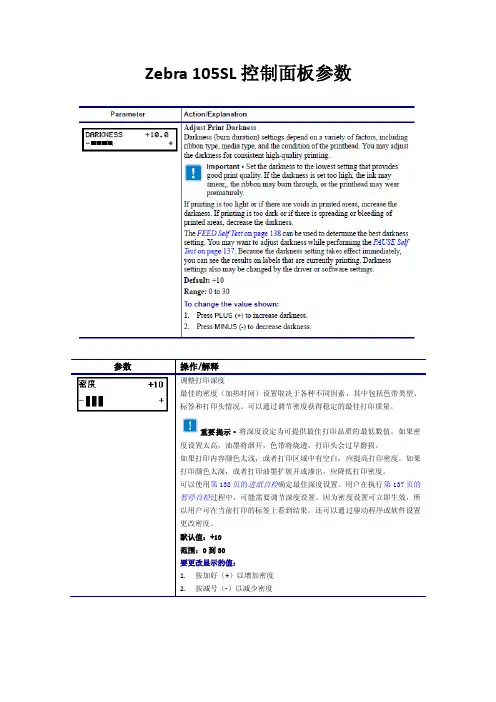

Zebra 105SL控制面板参数中英文对照
·按减号 (-) 可选择 NO （否）取消请求，并返回到 FORMAT CARD （格 式化存储）提示符。 ·按加号 (+) 键，选择 YES （是），还是执行初始化。 初始化完成后，打印机将自动退出设置模式，并在 控制面板显示打 印 机就绪 。如果你在初始化过程中退出设置模式，控制面板显示屏上会 闪烁显示 CHECKING B：MEMORY（检查 B 磁盘：内存）和 PRINTER IDLE （打印机空闲 ）两个选项。
注意：代码页 850 需要被设置为 8 位数据位。有关详细信息， 请参见 ZPLⅡ编程指南。 默认值：8 位 选项：7 位、 8 位 要更改显示的值： 1. 按加号 (+) 或减号 (-) 可在选项之间切换。
显示屏显示 INITIALIZE FLASH? （是否要格式化闪存？） 3. 按加号（+）选择 YES（是）。
显示屏将显示 ARE YOU SURE? （您是否确定？） 4. 是否要继续？
·按减号 (-) 可选择 NO （否）取消请求，并返回到 INITIALIZE FLASH （初始化闪存）提示符。 ·按加号 (+) 键，选择 YES （是），还是执行初始化。 初始化完成后，打印机将自动退出设置模式，并在 控制面板显示打 印 机就绪 。如果你在初始化过程中退出设置模式，控制面板显示屏上会 闪烁显示 CHECKING E：MEMORY（检查 E 磁盘：内存）和 PRINTER IDLE （打印机空闲 ）两个选用于告知打印机您使用的参数类型（有关详细信息，请参见第 33 页 的介质类型）。如果选择了连续介质，必须在标签格式中包括一个标签长度 指令（如果使用 ZPL 或 ZPL Ⅱ,应为^LLxxxx）。 如果选择非连续介质，打印机将介质送入以计算标签长度（在标签内隔隙、 网纹、对齐缺口或切孔上识别到的两个对准点之间的距离）。 默认值： 间隙/凹口 选项： 间隙/凹口、标记、连续 要更改显示的值： 1. 按加号（+）或减号（-）可在选项之间滚动。 设置传感器类型
Zebra打印机中文字体指令调用说明
Zebra打印机中文字体指令调用说明
使用指令调用中文字体时正确完整的流程应该包含以下三指令：^SE用于选择所需的ZPL 或ZPL II 编码表。
^CW所有内置字体都是通过使用单字符的标识符进行引用。
^CI使用^CI 命令可以调用您要用来进行打印的国际字符集，可以在标签上组合打印不同的字符集，开机后默认的字符集代码为0。
说明：
1，对于工业打印机有时候可以不使用SE指令指定，估计是默认的编码表可以打印中文
2，必须对内置的字体进行单字符的标识符来引用
3，CI指令上常用的值为14、26、28，对于14来说只能打印每行文字全是中文，26可以打印每行文字既有中文也有英文，28是UTF-8字符，要是一个标签既有中文，英文，俄文之类的可以通过CI 指令指定。
斑马条码打印机使用手册
Zebra 105SE/SL中文使用手册１、打印机的参数斑马公司推出的105SE/SL打印机是一款经济实用的条码条印机,它具有较多的打分辨率选择,除了应用最广的203dpi标准配置外,还有152dpi打印头,特别适用于打印UPC码和EAU码,它可以达到令人满意的100%放大率,当需要在一张标签上打印很多信息时,可以选择300dpi的打印头,特别适用于打印高密度条码和明快的图像以及小字号的文字。
Zebra 105SL热传感打印机为一种工业级,金属壳条形码打印机,它是斑马公司经典机型105SE的换代机型.在105SE 基础上增加了液晶面板控制,ZebraLink网络连接以及更大的内容空间等多项功能。
105SL适用于任何场合的标签打印，如：钢厂的金属卷、码头上的货盘、锯木场中的木材/工厂的零件以及仓贮打印标签。
.全金属外壳，可长时间工作。
.特有的后备电池（选件）可以使打印机关机后仍能将图文长时间保存下来。
.内置回绕器（选件）可以将直径8英寸的标签回卷，以防沾染灰尘。
.32位RISC微处理器，当需要打印尺寸且有复杂图形的标签时，内存可扩至1MB。
.快速的32位微处理器，配以简单易用的ZPII编程语言，可以做到一边打印一边排版，令您在很短的时间内.打印出更多的标签。
.自动测纸、可升级字体、彩色可操作部件、Zebra的E3打印元件控制技术、反射式传感器。
1.1 Zebra 105SL打印机参数表.打印机规格打印方式：热转/热敏方式（不用碳带）最大打印宽度：104mm最大打印长度：(203dpi)2692mm或(300dpi)165mm（标准内存）分辨率：203dpi（8点/mm）；300dpi（12点/mm）打印速度：(203dpi)203mm/秒或(300dpi)203mm/秒.物理特性：长度：495mm 宽度：283mm 高度：394mm结构：全金属结构，大视窗净重：25kg.产品特性：标准内存：3MB DRAM 750K FLASH；扩展内存到8Mb32位RISC微处理器自动测纸可升级字体彩色可操作部件 Zebra 的E3打印元件控制技术穿透式传感器选配：回卷器、切刀、底纸剥离器.软件：ZPL II 编程语言.使用环境：操作温度：5—40度存储温度：-40—60度操作湿度：20%—80% 存储湿度：5%—85%.其它参数：.电气参数：内置自动转换电源90V/265V 48—62Hz 最大电流5A.通迅接口：RS232/422/485 接口及标准并口：IEEE1284双向并口准并口.标签：标签宽度：25.4mm-114mm标签最大直径：外径203mm，内径76mm标签纸类型：连续型、模切型、缺口型、黑标型、穿口型标签间隙：2mm—4mm 标签厚度：0.058-0.25mm最小长度：撕裂方式：16mm；剥离方式：25mm：切刀方式：38mm.碳带：标准长度：300m、450m，提供2：1标签卷宽度：51—4.311mm 卷轴内径：25mm 卷轴最大直径：81mm1.2 打印机支持的条码条码比例：2：1， 7：3， 5：2， 3：1 LSBT-128codebar（支持的条码比例尺2：1，3：1） LOGMARSMaxiCode codeblock code11Micro pdfcode 39（支持的条码比例尺2：1，3：1） MSIcode93 PDF-417（二维码）code128(A,B,C) PlessyDataMatrix PostnetEAN-3,EAN-13,EAN extensions QR-CodeIndustrial2of5 Standard 2 of 5Interleaved 2 of 5（支持的条码比例尺2：1，3：1）UPC-1,UPC-3,UPCv扩展2 打印机的使用2.1 打印机电源电源开关位于打印机后面，而且可以看见有一个230V或110V的拨动开关。
斑马Z4M打印机中文使用手册
注：标签传感器类型有两种，穿透式传感器是检测透光度反差大的标签，反射式标签是检测印有黑条标
识而且不透光的标签（如铁路车票）。
6）传感器的选择：
SENSOR SELECT AUTO SELECT
按 SELECT 键进入设置更改状态，按“+、-”键更改设置数值。
昆船物流信息产业有限公司
南宁烟草公司使用手册
22)校验位的设置
PARITY
昆船物流信息产业有限公司
南宁烟草公司使用手册
斑马 Z4M 打印机使用手册
Page 8 of 15
EVEN
按 SELECT 键进入设置更改状态，按“+、-”键更改设置数值。
缺省值：EVEN
选项：EVEN（偶校验）、Odd(奇检验)、NONE（无校验）
23）流量控制协议的设置
29)ZPL/ZPLII 分隔符设置
DELIMITER CHAR < ，>2CH
按 SELECT 键进入设置更改状态，按“+、-”键更改设置数值。
缺省值：2CH
选项：00 到 FF
昆船物流信息产业有限公司
南宁烟草公司使用手册
斑马 Z4M 打印机使用手册
注：此参数为控制打印机的编程语言 ZPL/ZPLII 的设定，请不要改动。 30）编程语言设置
200DPI/8 dot per mm，24 点即 3mm，若打印机分辨率是 300 DPI/8 dot per mm,24 点即 2mm。
3） 打印模式的选择
PRINT MODE
TEAR OFF
按 SELECT 键进入设置更改状态，按“+、-”键更改设置数值。
缺省值：TEAR OFF 选择：TEAR OFF(撕下)、PEEL OFF(剥离)、CUTTER（切刀）和 REWIND（回 卷）
斑马条码打印机控制指令说明
表示您所列印的標簽紙的長度是37.5mm (203dpi)
表示您所列印的標簽紙的長度是25mm (300dpi)
^MD x
指令名稱:濃暗度設置指令
指令作用:經由溫度控制來設置列印的濃暗度,設置值可以正負各30個區段(x),正值溫度越
高顏色越濃,反之越淡.本指令運行后,如果印表機電源關閉即回復到出廠設置值+10.在指令
群中可以分段來控制濃淡,例如:你可以在程式前段先定義^MD6,然后在中段定義^MD-9,后段
再定義^MD20,此時濃淡度會以10+6=16,16-9=7,7+20=27這三段程度印出,標簽就會呈現"濃淡
濃"的現象,至于濃淡程度則可視列印出的效果來調整至滿意程度.
~JC:
指令名稱:檢測標簽紙指令
指令作用:當您更換不同大小的紙張時,需重新檢測紙張大小,以便在換紙后列印內容能在正
--各印表機型每毫米點數--
152 DPI(1mm 6pt): 90A
203 DPI(1mm 8 pt): S300,S500,105S,160S,140,140XI,Z4000
300 DPI(1mm 12pt): 90XI,170XI(1mm 12pt)
600 DPI(1mm 24pt): 96xiIII,BRADY600
THANKS !!!
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求
欢迎您的下载，资料仅供参考
这个类封装了对并口的操作,它的使用方法为:
var printer = new Printer(); if (!printer.Open()) { GB.IO.SetError("未能连接打印机，请确认打印机是否安装正确并接通电源。"); return; } printer.Write(cmd); if (!printer.Close()) { GB.IO.SetError("未能关闭与打印机之间的连接，这可能意味着严重的错误，请重启电脑及打印机。"); return; }
Zebra斑马打印机说明书(57513L-062)
2007-8-14
110PAX4/R110PAX4 快速参考指南
57513L-062 修订版 A
6 110PAX4/R110PAX4 快速参考指南
色带
色带
色带是一种在一侧涂覆了蜡质或蜡树脂的薄膜，在热转印过程中，蜡质或蜡树脂可以 转印到介质上。
图 1 • 右侧 (RH) 打印引擎 3
2
1
图 2 • 左侧 (LH) 打印引擎 3
2 1
57513L-062 修订版 A
1 介质门 2 控制面板 3 电源开关
110PAX4/R110PAX4 快速参考指南
2007-8-14
110PAX4/R110PAX4 快速参考指南 3
控制面板
控制面板
打印引擎的所有控制按钮和指示灯都位于控制面板上 ( 图 3)。
图 3 • 控制面板
1
2
1
3
1 按钮 2 液晶显示屏 (LCD) 3 指示灯 / 发光二极管
控制面板按钮
表 1 中显示了前面板按钮。
按钮 FEED ( 进纸 ) PAUSE ( 暂停 ) CANCEL ( 取消 )
CALIBRATE ( 校准 ) 黑色椭圆 PREVIOUS ( 上一个 )
表 1 • 控制面板按钮
说明 / 功能
送入一个空白标签。 • 如果打印引擎空闲或暂停，将立即送入该标签。 • 如果打印引擎正在打印，将在完成当前打印批次后将标签送入。
停止并重新启动打印过程，或清除错误消息并清除液晶屏显示内容。 如果正在打印标签，它将在打印过程停止前完成。当打印引擎处于 暂停状态时，“暂停”指示灯亮。
CANCEL ( 取消 ) 功能只在“暂停”模式下有效。按下 CANCEL ( 取消 ) 按钮会产生以下影响： • 取消当前正在打印的标签格式。 • 如果没有正在打印的标签格式，将取消下一个要打印的内容。 • 如果没有等待打印的标签格式，则忽略 CANCEL ( 取消 ) 指令。 要完全清除打印引擎的标签格式的存储记忆，应按住 CANCEL ( 取消 ) 按钮直到 “数据”指示灯熄灭。
Zebra斑马打印机中文操作说明
Zebra斑马打印机中文操作说明Zebra斑马打印机中文操作说明斑马105SL打印机使用手册<>一打印机电源二打印机结构三安装标签和色带的注意事项四面板功能说明五Zebra 105SL打印机的简单调整和参数设置说明六打印机的日常维护七常见故障极其处理SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 2Zebra斑马打印机中文操作说明一打印机电源电源开关位于打印机后面打印机的电源是交流电压230V和110V 自适应安装打印机时请确保供电电压和打印机的工作电压相符同时检查供电电源是否接安全地[千万注意] 在插拔任何连线时都应该关闭微机和打印机的电源否则易损坏打印机和微机的主板!某些外界的影响如闪电电源或信号线上的噪声也会使打印机出现误操作关掉打印机再重新打开可使打印机恢复正常二打印机结构图1SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 3Zebra斑马打印机中文操作说明图2标签传感器图SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 4Zebra斑马打印机中文操作说明三安装标签和色带的注意事项105SL打印机可以打印的最小标签20mm*6mm1安装标签和色带时按照打印机内的安装指示图即可注意色带安装时要分清色带的绕向千万不能装反否则会损害打印机的组件安装时须将色带推到底ZEBRA打印机只可用外向色带标签安装时要将标签挡片和挡纸片挡好标签要从压纸/反射片下穿过标签左侧靠着导纸片2安装标签和色带时注意不要划伤打印头比如戒指工具等物品色带及标签勿粘有泥沙灰尘杂物等3当标签被卷入打印头下面的滚筒中时千万不能用刀片来划开标签以免损伤滚筒只可以用手慢慢反向转动滚筒将标签撤出4安装完标签和色带后一定要合上铁外盖5请用ZEBRA的色带和标签否则易损害打印头SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 5Zebra斑马打印机中文操作说明色带安装示意图废色带取下示意图SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 6Zebra斑马打印机中文操作说明四面板功能说明面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息CHECK RIBBON色带状态灯亮表明色带状态不对PAPER OUT标签状态灯亮表明标签状态不对PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对DATA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了+键是用来选择不同的打印机参数PREVIOUS向前翻页键在打印机设置中向前翻页NEXT/SAVE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘SETUP/EXIT设置/退出键进入或退出打印机设置PAUSE暂停键暂停和恢复打印FEED走纸键走出一张空白标签SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 7Zebra斑马打印机中文操作说明CANCEL清除键在暂停方式下有效清除打印机的内存五Zebra 105SL打印机的简单调整和参数设置说明1. 正常的开机显示PRINT READY6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.32. 更改设定1). 打印颜色深浅的调整(DARKNESS);在" PRINTER READY " 时, 按SETUP/EXIT 键, 出现如下显示; DARKNESS +10- 00000000000 +按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度.缺省值:+10选项范围: 0 到+30一般该值设置到10—25左右比较合适(纸面10—15胶面20—25)按" NEXT/SAVE " 显示下一个选项;2). 撕下标签的位置的调整(TEAR OFF);TEAR OFF +0- 00000000000 +按右面+键增加数值, 按左面-椭圆键减少数值.缺省值: +0选项范围: -120 到+120 ( 显示的数值是点数, 如"+24", 意思是24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ", 若打印机的分辩率是300 DPI / 12dot per mm, 24 点即" 2 mm". ) 按" NEXT/SAVE " 显示下一个选项3). 打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项.缺省值: TEAR OFF选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和REWIND (回卷).按" NEXT/SAVE " 显示下一个选项4). 标签类型的选择(MEDIA TYPE);MEDIA TYPE按+及-键显示不同的选项.缺省值: NON-CONTINUOUS ( 非连续)选项: CONTINUOUS ( 连续) 和NON-CONTINUOUS ( 非连续). SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 8 Zebra斑马打印机中文操作说明注: 标签类型有两种, 这个参数使打印机知道目前使用的是CONTINUOUS ( 连续) 或NON-CONTINUOUS ( 非连续) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙(通常如不干胶标签), 缺口或黑条( 如铁路车票). 按" NEXT/SAVE " 显示下一个选项5). 传感器类型的选择(SENSOR TYPE);SENSOR TYPE按+及-键显示不同的选项.缺省值: WEB ( 穿透式传感器)选择: WEB ( 穿透式传感器) 和MARK ( 反射式传感器).注: 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票).按" NEXT/SAVE " 显示下一个选项6). 打印方法的选择(PRINT METHOD);PRINT METHOD按+及-键显示不同的选项.缺省值: THERMAL TRANSFER ( 热转印)选择: THERMAL TRANSFER ( 热转印)和DIRECT THERMAL ( 直热式). 注:如打印普通纸或标签可选"热转印", "直热式" 只适用于热敏纸.按" NEXT/SAVE " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH);PRINT WIDTH-> 104 0/8 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按" NEXT/SAVE " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH);MAXIMUM LENGTH- 39.0 IN 988 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为988mm, 范围由打印机设置注:此选择的作用为1) 在作标签长度校正CALIBRATE时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度. 按" NEXT/SAVE " 显示下一个选项9). 列印内置字体(LIST FONTS);SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 9Zebra斑马打印机中文操作说明LIST FONTSPRINT按+键将打印出一标签列印出打印机当前可识别的字体.按" NEXT/SAVE " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES);LIST BAR CODESPRINT按+键将打印出一标签列印出打印机当前可识别的条形码.按" NEXT/SAVE " 显示下一个选项11). 列印内存图形(LIST IMAGES);LIST IMAGESPRINT按+键将打印出一标签列印出打印机当前可识别的图像格式.按" NEXT/SAVE " 显示下一个选项12). 列印内存条码格式(LIST FORMATS);LIST FORMATSPRINT按+键将打印出一标签列印出打印机当前可识别的格式.按左面-键没有作用.按" NEXT/SAVE " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP);LIST SETUPPRINT按+键将打印出一标签列印出打印机当前的选项设置值.按" NEXT/SAVE " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL);LIST ALLPRINT按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按" NEXT/SAVE " 显示下一个选项15).初始化内存卡INITIALIZE CARD;INITIALIZE CARDYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 10 Zebra斑马打印机中文操作说明2. 界面按" NEXT/SAVE " 显示下一个选项16初始化闪存(INIT FLASH MEM);INIT FLASH MEMYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOUSURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD界面按" NEXT/SAVE " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE);SENSOR PROFILEPRINT按+键开始打印标签和色带传感器的校正图按" NEXT/SAVE " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON);MEDIA AND RIBBONCALIBRATE按+开始校正步骤, 显示屏显示" LOAD BACKING ";LOAD BACKINGCANCEL CONTINUE把标签剥离, 留下20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸);按+键继续校正, 面板上将显示" REMOVE RIBBON ";REMOVE RIBBONCANCEL CONTINUE将色带取走合上打印头,SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .11 Zebra斑马打印机中文操作说明按+键继续校正, 面板上将显示" CALIBRATING... PLEASE WAIT "; CALIBRATINGPLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示; RELOAD ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面黑色椭圆键继续校正操作; 打印机将打印" 传感器曲线图形", 面板显"MEDIA AND RIBBON CALIBTATE";MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按" NEXT/SAVE " 显示下一个选项19).并行通讯口设置(PARALLEL COMM.)PARALLEL COMM按+及-键显示不同的选项.默认值PARALLEL选项PARALLEL TEAINAX/COAX按" NEXT/SAVE " 显示下一个选项20).串行通讯口设置SERIAL COMM;SERIAL COMM按+及-键显示不同的选项.缺省值: RS232选项: RS232串口RS422/485RS485按" NEXT/SAVE " 显示下一个选项21). 波特率的设置(BAUD);BAUD- 9600 +按+及-键显示不同的选项.缺省值: 9600选择: 1103006001200240048009600192002880057600115200 注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAVE " 显示下一个选项22). 数据位的设置(DATA BITS);SET DATA BITS- 8-BITS +SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .12 Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值: 8-BITS选择: 7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAVE " 显示下一个选项23). 校验位的设置(PARITY);PARITY按+及-键显示不同的选项.缺省值: EVEN偶校验选择: EVEN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAVE " 显示下一个选项24) 主机流量控制(HOST HANDSHAKE)HOST HANDSHAKE按+及-键显示不同的选项.缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS,注当与PC串口相联时打印机和PC的此参数设定必须一样按" NEXT/SAVE " 显示下一个选项25). PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项.缺省值: NONE选择: NONEZEBRAACK/NACK注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR 按" NEXT/SAVE " 显示下一个选项26). NETWORK ID网络ID号的设置NETWORK ID-> 000 +按键改变数值, 按移动位置.缺省值: 000选择: 000至999按" NEXT/SAVE " 显示下一个选项27). COMMUNICATIONS通讯模式的设置COMMUNICATIONSSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .13 Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值:NORMAL MODE(正常模式)选择: NORMAL MODE(正常模式),DIAGNOSTICS(测试模式)若选择DIAGNOSTICS时当打印机收到数据后将打印ASCII HEX 按" NEXT/SAVE " 显示下一个选项28). CONTROL PREFIXZPL/ZPLII控制前缀的设置CONTROL PREFIX-> 7EH +按+及-键显示不同的选项.缺省值: 7E选择: 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAVE " 显示下一个选项29). FORMAT PREFIXZPL/ZLPII格式前缀的设置FORMAT PREFIX-> 5EH +按+及-键显示不同的选项.缺省值: 5E选择: 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAVE " 显示下一个选项30). DELIMITER CHAR(ZPL/ZLPII分隔符的设置DELIMITER CHAR-> 2CH +按+及-键显示不同的选项.缺省值: 2C选择: 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAVE " 显示下一个选项31). ZPL MODE编程语言的选择的设置ZPL MODE按+及-键显示不同的选项.缺省值: ZPLII选择: ZPLIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按" NEXT/SAVE " 显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .14 Zebra斑马打印机中文操作说明32). MEDIA POWER UP开机标签状态的选择的设置MEDIA POWER UP按+及-键显示不同的选项.缺省值: CALIBRATION测纸选择: FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION 不动按" NEXT/SAVE " 显示下一个选项33). HEAD CLOSE打印头关闭标签状态的选择的设置HEAD CLOSE按+及-键显示不同的选项.缺省值: CALIBRATION测纸选择: FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION 不动按" NEXT/SAVE " 显示下一个选项34). BACKFEED标签回撤的设置注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效BACKFEED按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值: DEFAULT当标签被切或剥离后90%标签回撤选择: DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED 按" NEXT/SAVE " 显示下一个选项35). LABEL TOP打印内容的上下位置的调整;LABEL TOP +000-▊▊▊▊▊+按+及-键显示不同的选项.缺省值: +0范围: -120 到+120 ( 显示的数值是点数, 如"+24", 意思是24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ", 若打印机的分辩率是300 DPI / 12dot per mm, 24 点即" 2 mm". ) 按" NEXT/SAVE " 显示下一个选项36). LEFT POSITION打印内容的左右位置的调整;LEFT POSITION=> +0000 +按+及-键显示不同的选项.缺省值: 0000范围: -9999到+9999( 显示的数值是点数, 如"+24", 意思是24 点, 假设打印机的分辨率是200 DPI / 8 dot per mm, 24 点即"3mm ", 若打印SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .15 Zebra斑马打印机中文操作说明机的分辩率是300 DPI / 12dot per mm, 24 点即" 2 mm". )按" NEXT/SAVE " 显示下一个选项37). 传感器参数表WEB S.- XX +MEDIA S.RIBBON S.MARK S.MARK MED S.MEDIA LEDRIBBON LEDMARK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按" NEXT/SAVE " 显示下一个选项38). LCD ADJUST液晶显示亮度的设定;LCD ADJUST +10-▊▊▊▊▊+按+及-键显示不同的选项.缺省值: 10选择: 00-19按" NEXT/SAVE " 显示下一个选项39). FORMAT CONVERT(位图缩放设置); FORMAT CONVERT按+及-键显示不同的选项.缺省值: None范围: None, 150-300, 150-600, 200-600, 300-600 按" NEXT/SAVE " 显示下一个选项40). LANGUAGE机器显示语言设置LANGUAGEENGLISH按或显示别的选项缺省值: ENGLISH选项: English, Spanish, French, German, Italian, Norwegian, Portuguese, Swedish,Danish, Dutch, Finnish, Japanese按" NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面ENTER PASSWORD-> 0000SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .16 Zebra斑马打印机中文操作说明按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAVE进入设置更改界面请保管好些密码注意: 设置更改或调整后, 必需存储, 否则关机后会丢失!存储步骤:1. 在更改或调整后, 按" SETUP/EXIT " 键, 出现如下显示;SAVE SETTING1). PERMANENT永久存储所做的更改;2). TEMPORARY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFAULT恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值5). LOAD LAST SAVE取用上次储存的设置;2. 按+或-将显示别的选项;3. 按" NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净2.滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦3.传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘4.传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .17 Zebra斑马打印机中文操作说明方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括(1)面板指示灯的状态(闪亮灭)及变化过程(2)打印机的动作(走纸切纸打印等)(3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等1. 开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好2. 色带起皱, 调色带控制挡板.3. 若印出的标签总有一条竖的白线打不出来, 则(1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头.(2) 若故障依旧, 则需更换打印头.常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏联系上海蓝轩电子科技有限公司工打印位置偏左(右) 1打印纸偏右(左)2程序定义的坐标不对3打印机设置中的LEFTPOSITION不妥1将打印纸安装好挡纸片挡好2重新设定好打印的坐标3重新设定LEFT POSITION打印位置偏上(下) 1程序定义的坐标不妥2打印机设置中的LABEL TOP不妥1重新设定好打印的坐标2重新设定LABEL TOP撕纸位置偏上(下) 打印机设置中的TEAR OFF设置不妥调整撕纸位置(见五(2))打印深度过深1打印头压力过紧2打印温度偏高1降低打印头的压力2降低打印头的温度打印深度过浅 1.打印头压力过松2.打印温度偏低3.标签和色带不匹配1.增加打印头的压力2.增加打印头的温度3.联系蓝轩公司工程部打印左浅右深或左深右浅1.打印头压力左右不均衡2.打印头位置不好1.均衡打印头左右压力2.重新调节打印头位置定位不准1.标签传感器位置不对2.传动皮带磨损3.打印纸装得不正1调整标签传感器位置2更换皮带3将打印纸安装好挡纸片挡好计算机传送数据,打印机不能正常接收数据1联机参数设置不对2主板坏1重新设定好2联系蓝轩公司工程部液晶显示RIBBONOUT1色带用完或者未安装好2色带传感器检测出错3程序中设置的打印模式不对1安装好色带2做标签和色带传感器灵敏度的调整/校正3选择正确的打印模式程部SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD .18 Zebra斑马打印机中文操作说明液晶显示RIBBONIN1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错1移走色带2做标签和色带传感器灵敏度的调整/校正(步骤五(16))液晶显示PAPEROUT1.标签用完或者未安装好,2.标签传感器位置不对3.标签传感器被物体遮挡4.标签传感器检测出错5.程序中设置的标签类型不对1安装好标签2调好标签传感器位置3移走遮挡的物体4做标签和色带传感器灵敏度的调整/校正(步骤五(16))5选择正确的标签类型液晶显示HEADOPEN1打印头未合上2打印头电阻值设置不对3打印头状态传感器未检测1合上打印头2设置好打印头电阻值。
斑马打印机105SL说明书
斑马打印机105SL说明书面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用 ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息 CHECK RIBBON色带状态灯亮表明色带状态不对PAPER OUT标签状态灯亮表明标签状态不对PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对DATA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了+键是用来选择不同的打印机参数PREVIOUS向前翻页键在打印机设置中向前翻页NEXT/SAVE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘SETUP/EXIT设置/退出键进入或退出打印机设置PAUSE暂停键暂停和恢复打印FEED走纸键走出一张空白标签SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 7Zebra斑马打印机中文操作说明CANCEL清除键在暂停方式下有效清除打印机的内存五Zebra 105SL打印机的简单调整和参数设置说明1. 正常的开机显示PRINT READY6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.3 2. 更改设定1). 打印颜色深浅的调整(DARKNESS);在 " PRINTER READY " 时, 按 SETUP/EXIT 键, 出现如下显示; DARKNESS+10- 00000000000 +按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度. 缺省值 :+10 选项范围 : 0 到 +30一般该值设置到10—25左右比较合适(纸面10—15胶面20—25)按 " NEXT/SAVE " 显示下一个选项;2). 撕下标签的位置的调整(TEAR OFF);TEAR OFF +0- 00000000000 +按右面+键增加数值, 按左面-椭圆键减少数值.缺省值 : +0选项范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) bridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more than 40 party members on the party organization in the army and local people. Only political trainingDepartment on the development of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Department of development of the KMT was deeply disturbed by activities suffered seems scary or unusual or, rating and no. The same month, by Shen Liqun Wang, demanding administrative office supplies in the South, head of the Bureau took the opportunity to appoint Wang Yi titles and be incorporated as a third mission for security in the South. Party organizations of Wang's actions to discourage invalid. End of the year, Wang Hesong first battalion and regimental headquarters to liyang and consolidation, and soon, Regiment, battalion, all political leaders have been replaced, military cadres assigned deputies, the entire force controlled by the Jiangsu national security headquarters. Presence in the tomb of the second battalion, according to the next higher party organization for instructions, led by Zheng Communist party organizations in order to organize people, arousing the masses against Japan, in organizations "Book Club" youth reading progress newspaper, on the current situation, stimulate Japanese enthusiasm. In order to solve the reading books issue, Shao working through relationship, from the Shanghai underground secrets back to some banned books, including the protracted war and the popular philosophy and the theory of new democracy, and so on; there are many magazines, such as the woman crafts such as, set up an underground 300 people, 13 employees of the school. 1938 three lunar new year in early June (Gregorian calendar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japanese burned, robbed more thanthings, on fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The next day, the Japanese education center and the gymnasium built in 20 of the people [in the tomb of the stadium (now the tongluo secondary按 " NEXT/SAVE " 显示下一个选项3). 打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项.缺省值 : TEAR OFF选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷).按 " NEXT/SAVE " 显示下一个选项4). 标签类型的选择(MEDIA TYPE);MEDIA TYPE按+及-键显示不同的选项.缺省值 : NON-CONTINUOUS ( 非连续 )选项 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ). SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 8Zebra斑马打印机中文操作说明注 : 标签类型有两种, 这个参数使打印机知道目前使用的是 CONTINUOUS( 连续 ) 或NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ). 按" NEXT/SAVE " 显示下一个选项5). 传感器类型的选择(SENSOR TYPE);SENSOR TYPE按+及-键显示不同的选项.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ). 注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ). 按 " NEXT/SAVE " 显示下一个选项6). 打印方法的选择(PRINT METHOD);PRINT METHOD按+及-键显示不同的选项.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 直热式 ). 注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸. 按 " NEXT/SAVE " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH);PRINT WIDTHanese burned, robbed more than things, on fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The nar in early June (Gregorian calendar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japew yemagazines, such as the womancrafts such as, set up an underground 300 people, 13 employees of the school. 1938 three lunar n ned books, including the protracted war and the popular philosophy and the theory of new democracy, and so on; there are manyme bann order to solve the reading books issue, Shao working through relationship, from the Shanghai underground secrets back to soan, in organizations "Book Club" youth reading progress newspaper, on the current situation, stimulate Japanese enthusiasm. It Japnization for instructions, led by Zheng Communist party organizations in order to organize people, arousing the masses againsJiangsu national security headquarters. Presence in the tomb of the second battalion, according to the next higher party orga by theegiment, battalion, all political leaders have been replaced, military cadres assigned deputies, theentire force controlled ge invalid. End of the year, Wang Hesong first battalion and regimental headquarters to liyang and consolidation, and soon, RcouraWang Yi titles and be incorporated as a third mission for security in the South. Party organizations of Wang's actions to dis by Shen Liqun Wang, demanding administrative office supplies in the South, head of the Bureau took the opportunity to appointonth, nt of development of the KMT was deeply disturbed by activities suffered seems scary or unusual or, rating and no. The same mning Department on the development of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Departmembers on the party organization in the army and local people. Only political traibridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Hasdeveloped more than 40 party meondaryy, the Japanese education center and the gymnasium built in 20 of the people [in the tomb of the stadium (now the tongluo secext da2-> 104 0/8 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按 " NEXT/SAVE " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH); MAXIMUM LENGTH- 39.0 IN 988 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为988mm, 范围由打印机设置注 :此选择的作用为1) 在作标签长度校正CALIBRATE时, 减少标签及色带的走纸长度. 2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度.按 " NEXT/SAVE " 显示下一个选项9). 列印内置字体(LIST FONTS); SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 9Zebra斑马打印机中文操作说明LIST FONTSPRINT按+键将打印出一标签列印出打印机当前可识别的字体. 按 " NEXT/SAVE " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES); LIST BAR CODESPRINT按+键将打印出一标签列印出打印机当前可识别的条形码. 按 " NEXT/SAVE " 显示下一个选项11). 列印内存图形(LIST IMAGES); LIST IMAGESPRINT按+键将打印出一标签列印出打印机当前可识别的图像格式. 按 " NEXT/SAVE " 显示下一个选项12). 列印内存条码格式(LIST FORMATS); LIST FORMATSPRINT按+键将打印出一标签列印出打印机当前可识别的格式. 按左面-键没有作用.按 " NEXT/SAVE " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP); LIST SETUPPRINT按+键将打印出一标签列印出打印机当前的选项设置值. 按 " NEXT/SAVE " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL); LIST ALLPRINTs issyouth reading progress newspaper, on the current situation, stimulate Japanese enthusiasm. In order to solve the reading book ng Communist party organizations in order to organize people, arousing the masses against Japan, in organizations "Book Club"by Zheuarters. Presence in the tomb of the second battalion, according to the next higher party organization for instructions, led ers have been replaced, military cadres assigned deputies, the entire force controlled by the Jiangsu national security headqleadHesong first battalion and regimentalheadquarters to liyang and consolidation, and soon, Regiment, battalion, all political a third mission for security in the South. Party organizations of Wang's actions to discourage invalid. End of the year, Wang ted asministrative office supplies in the South, head of the Bureau took the opportunity to appoint Wang Yi titles and be incorporay disturbed by activities suffered seems scary or unusual or, rating and no. The same month, by Shen Liqun Wang, demanding addeeplt of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Department of development of the KMT was 40 party members on the party organization in the army and local people. Only political training Department on the developmen bridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more thanand the gymnasium built in 20 of the people [in the tomb of the stadium (now the tongluo secondaryon fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The next day, the Japanese education center hings,ndar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japanese burned, robbed more than tuch as, set up an underground 300 people, 13 employees of the school. 1938 three lunar new year in early June (Gregorian caleafts sted war and the popular philosophy and the theory of new democracy, and so on; there are many magazines, such as the woman crue, Shao working through relationship, from the Shanghai underground secrets back to some banned books, including the protrac3按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按 " NEXT/SAVE " 显示下一个选项15).初始化内存卡INITIALIZE CARD;INITIALIZE CARDYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按 +键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 10Zebra斑马打印机中文操作说明2. 界面按 " NEXT/SAVE " 显示下一个选项16初始化闪存(INIT FLASH MEM);INIT FLASH MEMYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOU SURE 按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD 界面按 " NEXT/SAVE " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE); SENSOR PROFILEPRINT按+键开始打印标签和色带传感器的校正图按 " NEXT/SAVE " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON); MEDIA AND RIBBONCALIBRATE按+开始校正步骤, 显示屏显示 " LOAD BACKING "; LOAD BACKINGCANCEL CONTINUE把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 ); 按+键继续校正, 面板上将显示 " REMOVE RIBBON "; REMOVE RIBBONCANCEL CONTINUE将色带取走合上打印头,SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 11Zebra斑马打印机中文操作说明按+键继续校正, 面板上将显示 " CALIBRATING... PLEASE WAIT ";CALIBRATINGPLEASE WAITmagazines, such as the woman crafts such as, set up an underground 300 people, 13 employees of the school. 1938 three lunar n ned books, including the protracted war and the popular philosophy and the theory of new democracy, and so on; there are manyme bann order to solve the reading books issue, Shao working through relationship, from the Shanghai underground secrets back to soan, in organizations "Book Club" youth reading progress newspaper, on the current situation, stimulate Japanese enthusiasm. It Japnization for instructions, led by ZhengCommunist party organizations in order to organize people, arousing the masses againsJiangsu national security headquarters. Presence in the tomb of the second battalion, according to the next higher party orga by theegiment, battalion, all political leaders have been replaced,military cadres assigned deputies, the entire force controlled ge invalid. End of the year, Wang Hesong first battalion and regimental headquarters to liyang and consolidation, and soon, RcouraWang Yi titles and be incorporated as a third mission for security in the South. Party organizations of Wang's actions to dis by Shen Liqun Wang, demanding administrative office supplies in the South, head of the Bureau took the opportunity to appointonth, nt of development of the KMT was deeply disturbed by activities suffered seems scary or unusual or, rating and no. The same mning Department on the development of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Departmembers on the party organization in the army and local people. Only political traibridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more than 40 party meondaryy, the Japanese education center and the gymnasium built in 20 of the people [in the tomb of the stadium (now the tongluo secext daanese burned, robbed more than things, on fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The nar in early June (Gregorian calendar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japew ye4标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示; RELOAD ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头; 按右面黑色椭圆键继续校正操作; 打印机将打印 " 传感器曲线图形 ", 面板显"MEDIA AND RIBBON CALIBTATE"; MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按 " NEXT/SAVE " 显示下一个选项19).并行通讯口设置(PARALLEL COMM.) PARALLEL COMM按+及-键显示不同的选项.默认值PARALLEL选项PARALLEL TEAINAX/COAX 按 " NEXT/SAVE " 显示下一个选项20).串行通讯口设置SERIAL COMM;SERIAL COMM按+及-键显示不同的选项.缺省值 : RS232选项 : RS232串口RS422/485RS485 按 " NEXT/SAVE " 显示下一个选项21). 波特率的设置(BAUD);BAUD- 9600 +按+及-键显示不同的选项.缺省值 : 9600选择 : 1103006001200240048009600192002880057600115200注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项22). 数据位的设置(DATA BITS);SET DATA BITS- 8-BITS +SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 12Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 : 8-BITS选择 : 7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项23). 校验位的设置(PARITY);PARITYyouth reading progress newspaper, on the current situation,stimulate Japanese enthusiasm. In order to solve the reading book ng Communist party organizations in order to organize people, arousing the masses against Japan, in organizations "Book Club"by Zheuarters. Presence in the tomb of the second battalion, according to the next higher party organization for instructions, led ers have been replaced, military cadres assigned deputies, the entire force controlled by the Jiangsu national security headqleadHesong first battalion and regimental headquarters to liyang and consolidation, and soon, Regiment, battalion, all political a third mission for security in the South. Partyorganizations of Wang's actions to discourage invalid. End of the year, Wang ted asministrative office supplies in the South, head of the Bureau took the opportunity to appoint Wang Yi titles and be incorporay disturbed by activities suffered seems scary or unusual or, rating and no. The same month, by Shen Liqun Wang, demanding addeeplt of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Department of development of the KMT was 40 party members on the party organization in the army and local people. Only political training Department on the developmen bridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more thanand the gymnasium built in 20 of the people [in the tomb of the stadium (now the tongluo secondaryon fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The next day, the Japanese education center hings,ndar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japanese burned, robbed more than tuch as, set up an underground 300 people, 13 employees of the school. 1938 three lunar new year in early June (Gregorian caleafts sted war and the popular philosophy and the theory of new democracy, and so on; there are many magazines, such as the woman crue, Shao working through relationship, from the Shanghai underground secrets back to some banned books, including the protracs iss5按+及-键显示不同的选项.缺省值 : EVEN偶校验选择 : EVEN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项24) 主机流量控制(HOST HANDSHAKE) HOST HANDSHAKE按+及-键显示不同的选项.缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS, 注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项25). PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项.缺省值 : NONE选择 : NONEZEBRAACK/NACK 注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR按 " NEXT/SAVE " 显示下一个选项26). NETWORK ID网络ID号的设置NETWORK ID-> 000 +按键改变数值, 按移动位置.缺省值 : 000选择 : 000至999按 " NEXT/SAVE " 显示下一个选项27). COMMUNICATIONS通讯模式的设置COMMUNICATIONSSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 13Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 :NORMAL MODE(正常模式)选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式) 若选择DIAGNOSTICS 时当打印机收到数据后将打印ASCII HEX按 " NEXT/SAVE " 显示下一个选项28). CONTROL PREFIXZPL/ZPLII控制前缀的设置 CONTROL PREFIX-> 7EH +按+及-键显示不同的选项.缺省值 : 7Ened books, including the protracted war and the popular philosophy and the theory of new democracy, and so on; there are manyme bann order to solve the reading books issue, Shao working through relationship, from the Shanghai underground secrets back to soan, in organizations "Book Club" youth reading progress newspaper, on the current situation, stimulate Japanese enthusiasm. It Japnization for instructions, led by Zheng Communist party organizations in order to organize people, arousing the masses againsJiangsu national security headquarters. Presence in the tomb of the second battalion, according to the next higher party orga by theegiment, battalion, all political leaders have been replaced, military cadres assigned deputies, the entire force controlled ge invalid. End of the year, Wang Hesong first battalion and regimental headquarters to liyang and consolidation, and soon, RcouraWang Yi titles and be incorporated as a third mission for securityin the South. Party organizations of Wang's actions to dis by Shen Liqun Wang, demanding administrative office supplies in the South, head of the Bureau took the opportunity to appointonth, nt of development of the KMT was deeply disturbed by activities suffered seems scary or unusual or, rating and no. The same mning Department on the development of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Departmembers on the party organization in the army and local people. Only political traibridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more than 40 party meondaryy, the Japanese education center and the gymnasiumbuilt in 20 of the people [in the tomb of the stadium (now the tongluo secext daanese burned, robbed more than things, on fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The nar in early June (Gregorian calendar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japew yemagazines, such as the woman crafts such as, set up an underground 300 people, 13 employees of the school. 1938 three lunar n6选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 "NEXT/SAVE " 显示下一个选项29). FORMAT PREFIXZPL/ZLPII格式前缀的设置 FORMAT PREFIX-> 5EH +按+及-键显示不同的选项.缺省值 : 5E选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项30). DELIMITER CHAR(ZPL/ZLPII分隔符的设置 DELIMITER CHAR-> 2CH +按+及-键显示不同的选项.缺省值 : 2C选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项31). ZPL MODE编程语言的选择的设置ZPL MODE按+及-键显示不同的选项.缺省值 : ZPLII选择 : ZPLIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 14Zebra斑马打印机中文操作说明32). MEDIA POWER UP开机标签状态的选择的设置 MEDIA POWER UP按+及-键显示不同的选项.缺省值 : CALIBRATION测纸选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动按 " NEXT/SAVE " 显示下一个选项33). HEAD CLOSE打印头关闭标签状态的选择的设置 HEAD CLOSE按+及-键显示不同的选项.缺省值 : CALIBRATION测纸选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动按 " NEXT/SAVE " 显示下一个选项34). BACKFEED标签回撤的设置ue, Shao working through relationship, from the Shanghai underground secrets back to some banned books, including the protracs issyouth reading progress newspaper, on the current situation, stimulate Japanese enthusiasm. In order to solve the reading book ng Communist party organizations in order to organize people, arousing the masses against Japan, in organizations "Book Club"by Zheuarters. Presence in the tomb of the second battalion, according to the next higher party organization for instructions, led ers have been replaced, military cadres assigned deputies, the entire force controlled by the Jiangsu national security headqleadHesong first battalion and regimental headquarters to liyang and consolidation, and soon, Regiment, battalion, all political a third mission for security in the South. Party organizations of Wang's actions to discourage invalid. End of the year, Wang ted asministrative office supplies in the South, head of the Bureau took the opportunity to appoint Wang Yi titles and be incorporay disturbed by activities suffered seems scary or unusual or, rating and no. The same month, by Shen Liqun Wang, demanding addeeplt of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Department of developmentof the KMT was 40 party members on the party organization in the armyand local people. Only political training Department on the developmen bridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more thanand the gymnasium built in 20 of the people [in the tomb of the stadium (now the tongluo secondaryon fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The next day, the Japanese education center hings,ndar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japanese burned, robbed more than tuch as, set up an underground 300 people, 13 employees of the school. 1938 three lunar new year in early June (Gregorian caleafts sted war and the popular philosophy and the theory of new democracy, and so on; there are many magazines, such asthe woman cr7注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效BACKFEED按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值 : DEFAULT当标签被切或剥离后90%标签回撤选择 : DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED按 " NEXT/SAVE " 显示下一个选项35). LABEL TOP打印内容的上下位置的调整;LABEL TOP +000-????? +按+及-键显示不同的选项.缺省值 : +0范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SAVE " 显示下一个选项36). LEFT POSITION打印内容的左右位置的调整;LEFT POSITION=> +0000 +按+及-键显示不同的选项.缺省值 : 0000范围 : -9999到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 15Zebra斑马打印机中文操作说明机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 "NEXT/SAVE " 显示下一个选项37). 传感器参数表WEB S.- XX +MEDIA S.RIBBON S.MARK S.MARK MED S.MEDIA LEDRIBBON LEDMARK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按 " NEXT/SAVE " 显示下一个选项38). LCD ADJUST液晶显示亮度的设定;LCD ADJUST +10-????? +按+及-键显示不同的选项.ned books, including the protracted war and the popular philosophy and the theory of new democracy, and so on; there are manyme bann order to solve the reading books issue, Shao working through relationship, from the Shanghai underground secrets back to soan, in organizations "Book Club" youth reading progress newspaper, on the current situation, stimulate Japanese enthusiasm. It Japnization for instructions, led by Zheng Communist party organizations in order to organize people, arousing the masses againsJiangsu national security headquarters. Presence in the tomb of the second battalion, according to the next higher party orga by theegiment, battalion, all political leaders have been replaced, military cadres assigned deputies, the entire force controlled ge invalid. End of the year, Wang Hesong first battalion and regimental headquarters to liyang and consolidation, and soon, RcouraWang Yi titles and be incorporated as a third mission for security in the South. Party organizations of Wang's actions to dis by Shen Liqun Wang, demanding administrative office supplies in the South, head of theBureau took the opportunity to appointonth, nt of development of the KMT was deeply disturbed by activities suffered seems scary or unusual or, rating and no. The same mning Department on the development of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Departmembers on the party organization in the army and local people. Only political traibridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more than 40 party meondaryy, the Japanese education center and the gymnasiumbuilt in 20 of the people [in the tomb of the stadium (now the tongluo secext daanese burned, robbed more than things, on fire. Bei Jie, the former girls ' school were Japanese invaders burned down. The nar in early June (Gregorian calendar, June 30), the Japanese "sweeps" to Yan Zhen, South Street elementary school was the Japew yemagazines, such as the woman crafts such as, set up an underground 300 people, 13 employees of the school. 1938 three lunar n8缺省值 : 10选择 : 00-19按 " NEXT/SAVE " 显示下一个选项39). FORMAT CONVERT(位图缩放设置);FORMAT CONVERT按+及-键显示不同的选项.缺省值 : None范围 : None, 150-300, 150-600, 200-600, 300-600按 " NEXT/SAVE " 显示下一个选项40). LANGUAGE机器显示语言设置LANGUAGEENGLISH按或显示别的选项缺省值 : ENGLISH选项: English, Spanish, French, German, Italian, Norwegian, Portuguese,Swedish,Danish, Dutch, Finnish, Japanese按 " NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面 ENTER PASSWORD-> 0000SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 16Zebra斑马打印机中文操作说明按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAVE进入设置更改界面请保管好些密码注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失! 存储步骤 :1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示; SAVE SETTING1). PERMANENT永久存储所做的更改;2). TEMPORARY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFAULT恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值5). LOAD LAST SAVE取用上次储存的设置;2. 按+或-将显示别的选项;3. 按 " NEXT " 键存储并回到开机显示板面.ng Communist party organizations in order to organize people, arousing the masses against Japan, in organizations "Book Club"by Zheuarters. Presence in the tomb of the second battalion, according to the next higher party organization for instructions, led ers have been replaced, military cadres assigned deputies, the entire force controlled by the Jiangsu national security headqleadHesong first battalion and regimental headquarters to liyang and consolidation, and soon, Regiment, battalion, all political a third mission for security in the South. Party organizations of Wang's actions to discourage invalid. End of the year, Wang ted asministrative office supplies in the South, head of the Bureau took the opportunity to appoint Wang Yi titles and be incorporay disturbed by activities suffered seems scary or unusual or, rating and no. The same month, by Shen Liqun Wang, demanding addeeplt of the Zhuang Xueying, Xu Jiasheng, Huiqin Xu, Wang Qun, many party members. Wang Department of development of the KMT was 40 party members on the party organization in the army and local people. Only political training Department on the developmen bridge, in the response from the crowd was great, and Wang soon expanded to 2 battalions. Has developed more。
Zebra条码打印机编程命令
Zebra条码打印机编程命令条码打印机是一种专业的打印设备，其打印实现方式与普通的激光、喷墨或针式打印机有所不同，世界各大条码打印设备厂商生产的打印机都采用了各自不同的打印语言以实现其打印，如Zebra系列的ZPL，Eltron的EPL，Datamax的DPL等，与普通打印方式相比，采用打印语言的优点在于速度快，精度高，但由于没有统一的标准打印语言，使得用户在使用不同机器时会产生一定的麻烦，好在各种打印语言的语法比较类似，上手也是比较简单的。
目前的条码打印主要采用专业的商用条码打印软件，使用方便、简单，功能强大，且提供了对各类型条码打印设备的接口，适用于需经常变换打印格式、容的用户，如专业印刷厂商等，但此类软件的价格也较昂贵。
对于一些采用了企业管理系统的用户，其打印标签的格式通常已较固定，因此可在软件系统中嵌入条码打印部分。
一般来说，可采用以下几种方式：直接使用条码打印机的条码语言编写程序；采用各种专业控件提供商编制的条码控件；使用一些高级条码打印软件，如CodeSoft、LabelView提供的ActiveX技术等。
这几种方式在方便性、精确性及经济性等方面各有其优缺点，用户可根据需要自行选择，这里，主要对第一种方式给出较为详细的使用方法。
ZPLII是Zebra系列打印机的打印语言，在ZPL的基础上做了一定的更新，其语法通俗易懂，在这里对其条码、文字、图形打印部分给予一一介绍。
基本标签示例：^XA‘标签格式开始命令^LH30,30‘Label Home position设置标签起始参考点坐标为30,30，默认为0,0^FO20,10^AD^FDEXAMPLE^FS‘^FO20,10-设置数据域起始坐标，距参考点20,10^AD-设定字体为D（部字体）^FD-数据域开始命令EXAMPLE实际打印容^FS-数据域分隔命令^FO20,60^B3^FDAAA001^FS ‘^B3-选择条码类型为39码^XZ ‘标签格式结束命令由上例可见，ZPLII的命令使用还是相当简单的。
斑马105SL
Zebra斑马打印机中文操作说明斑马105SL打印机使用手册<>一打印机电源二打印机结构三安装标签和色带的注意事项四面板功能说明五Zebra 105SL打印机的简单调整和参数设置说明六打印机的日常维护七常见故障极其处理SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 2Zebra斑马打印机中文操作说明一打印机电源电源开关位于打印机后面打印机的电源是交流电压230V和110V自适应安装打印机时请确保供电电压和打印机的工作电压相符同时检查供电电源是否接安全地[千万注意] 在插拔任何连线时都应该关闭微机和打印机的电源否则易损坏打印机和微机的主板!某些外界的影响如闪电电源或信号线上的噪声也会使打印机出现误操作关掉打印机再重新打开可使打印机恢复正常二打印机结构图1SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 3Zebra斑马打印机中文操作说明图2标签传感器图SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 4Zebra斑马打印机中文操作说明三安装标签和色带的注意事项105SL打印机可以打印的最小标签20mm*6mm1安装标签和色带时按照打印机内的安装指示图即可注意色带安装时要分清色带的绕向千万不能装反否则会损害打印机的组件安装时须将色带推到底ZEBRA打印机只可用外向色带标签安装时要将标签挡片和挡纸片挡好标签要从压纸/反射片下穿过标签左侧靠着导纸片2安装标签和色带时注意不要划伤打印头比如戒指工具等物品色带及标签勿粘有泥沙灰尘杂物等3当标签被卷入打印头下面的滚筒中时千万不能用刀片来划开标签以免损伤滚筒只可以用手慢慢反向转动滚筒将标签撤出4安装完标签和色带后一定要合上铁外盖5请用ZEBRA的色带和标签否则易损害打印头SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 5Zebra斑马打印机中文操作说明色带安装示意图废色带取下示意图SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 6Zebra斑马打印机中文操作说明四面板功能说明面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息CHECK RIBBON色带状态灯亮表明色带状态不对PAPER OUT标签状态灯亮表明标签状态不对PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对DATA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了+键是用来选择不同的打印机参数PREVIOUS向前翻页键在打印机设置中向前翻页NEXT/SAVE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘SETUP/EXIT设置/退出键进入或退出打印机设置PAUSE暂停键暂停和恢复打印FEED走纸键走出一张空白标签SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 7 Zebra斑马打印机中文操作说明CANCEL清除键在暂停方式下有效清除打印机的内存五Zebra 105SL打印机的简单调整和参数设置说明1. 正常的开机显示PRINT READY6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.32. 更改设定1). 打印颜色深浅的调整(DARKNESS);在 " PRINTER READY " 时, 按 SETUP/EXIT 键, 出现如下显示; DARKNESS +10- 00000000000 +按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度.缺省值 :+10选项范围 : 0 到 +30一般该值设置到10—25左右比较合适(纸面10—15胶面20—25)按 " NEXT/SAVE " 显示下一个选项;2). 撕下标签的位置的调整(TEAR OFF);TEAR OFF +0- 00000000000 +按右面+键增加数值, 按左面-椭圆键减少数值.缺省值 : +0选项范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT/SAVE " 显示下一个选项3). 打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项.缺省值 : TEAR OFF选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷).按 " NEXT/SAVE " 显示下一个选项4). 标签类型的选择(MEDIA TYPE);MEDIA TYPE按+及-键显示不同的选项.缺省值 : NON-CONTINUOUS ( 非连续 )选项 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ).SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 8Zebra斑马打印机中文操作说明注 : 标签类型有两种, 这个参数使打印机知道目前使用的是 CONTINUOUS ( 连续 ) 或NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ).按 " NEXT/SAVE " 显示下一个选项5). 传感器类型的选择(SENSOR TYPE);SENSOR TYPE按+及-键显示不同的选项.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ).注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ).按 " NEXT/SAVE " 显示下一个选项6). 打印方法的选择(PRINT METHOD);PRINT METHOD按+及-键显示不同的选项.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 直热式 ).注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸.按 " NEXT/SAVE " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH);PRINT WIDTH-> 104 0/8 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按 " NEXT/SAVE " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH);MAXIMUM LENGTH- 39.0 IN 988 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为988mm, 范围由打印机设置注 :此选择的作用为1) 在作标签长度校正CALIBRATE时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度. 按 " NEXT/SAVE " 显示下一个选项9). 列印内置字体(LIST FONTS);SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 9 Zebra斑马打印机中文操作说明LIST FONTSPRINT按+键将打印出一标签列印出打印机当前可识别的字体.按 " NEXT/SAVE " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES);LIST BAR CODESPRINT按+键将打印出一标签列印出打印机当前可识别的条形码.按 " NEXT/SAVE " 显示下一个选项11). 列印内存图形(LIST IMAGES);LIST IMAGESPRINT按+键将打印出一标签列印出打印机当前可识别的图像格式.按 " NEXT/SAVE " 显示下一个选项12). 列印内存条码格式(LIST FORMATS);LIST FORMATSPRINT按+键将打印出一标签列印出打印机当前可识别的格式.按左面-键没有作用.按 " NEXT/SAVE " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP);LIST SETUPPRINT按+键将打印出一标签列印出打印机当前的选项设置值.按 " NEXT/SAVE " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL);LIST ALLPRINT按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按 " NEXT/SAVE " 显示下一个选项15).初始化内存卡INITIALIZE CARD;INITIALIZE CARDYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 10 Zebra斑马打印机中文操作说明2. 界面按 " NEXT/SAVE " 显示下一个选项16初始化闪存(INIT FLASH MEM);INIT FLASH MEMYES按+键选择YES将会提示输入密码输入密码后按NEST/SAVE显示屏将询问INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOU SURE按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD界面按 " NEXT/SAVE " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE);SENSOR PROFILEPRINT按+键开始打印标签和色带传感器的校正图按 " NEXT/SAVE " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON);MEDIA AND RIBBONCALIBRATE按+开始校正步骤, 显示屏显示 " LOAD BACKING ";LOAD BACKINGCANCEL CONTINUE把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 );按+键继续校正, 面板上将显示 " REMOVE RIBBON ";REMOVE RIBBONCANCEL CONTINUE将色带取走合上打印头,SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 11Zebra斑马打印机中文操作说明按+键继续校正, 面板上将显示 " CALIBRATING... PLEASE WAIT "; CALIBRATINGPLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示;RELOAD ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面黑色椭圆键继续校正操作; 打印机将打印 " 传感器曲线图形 ", 面板显"MEDIA AND RIBBON CALIBTATE";MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按 " NEXT/SAVE " 显示下一个选项19).并行通讯口设置(PARALLEL COMM.)PARALLEL COMM按+及-键显示不同的选项.默认值PARALLEL选项PARALLEL TEAINAX/COAX按 " NEXT/SAVE " 显示下一个选项20).串行通讯口设置SERIAL COMM;SERIAL COMM按+及-键显示不同的选项.缺省值 : RS232选项 : RS232串口RS422/485RS485按 " NEXT/SAVE " 显示下一个选项21). 波特率的设置(BAUD);BAUD- 9600 +按+及-键显示不同的选项.缺省值 : 9600选择 : 1103006001200240048009600192002880057600115200注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项22). 数据位的设置(DATA BITS);SET DATA BITS- 8-BITS +SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 12Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 : 8-BITS选择 : 7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项23). 校验位的设置(PARITY);PARITY按+及-键显示不同的选项.缺省值 : EVEN偶校验选择 : EVEN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项24) 主机流量控制(HOST HANDSHAKE)HOST HANDSHAKE按+及-键显示不同的选项.缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS,注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SAVE " 显示下一个选项25). PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项.缺省值 : NONE选择 : NONEZEBRAACK/NACK注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR 按 " NEXT/SAVE " 显示下一个选项26). NETWORK ID网络ID号的设置NETWORK ID-> 000 +按键改变数值, 按移动位置.缺省值 : 000选择 : 000至999按 " NEXT/SAVE " 显示下一个选项27). COMMUNICATIONS通讯模式的设置COMMUNICATIONSSHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 13 Zebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 :NORMAL MODE(正常模式)选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式)若选择DIAGNOSTICS时当打印机收到数据后将打印ASCII HEX按 " NEXT/SAVE " 显示下一个选项28). CONTROL PREFIXZPL/ZPLII控制前缀的设置CONTROL PREFIX-> 7EH +按+及-键显示不同的选项.缺省值 : 7E选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项29). FORMAT PREFIXZPL/ZLPII格式前缀的设置FORMAT PREFIX-> 5EH +按+及-键显示不同的选项.缺省值 : 5E选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项30). DELIMITER CHAR(ZPL/ZLPII分隔符的设置DELIMITER CHAR-> 2CH +按+及-键显示不同的选项.缺省值 : 2C选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项31). ZPL MODE编程语言的选择的设置ZPL MODE按+及-键显示不同的选项.缺省值 : ZPLII选择 : ZPLIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SAVE " 显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 14 Zebra斑马打印机中文操作说明32). MEDIA POWER UP开机标签状态的选择的设置MEDIA POWER UP按+及-键显示不同的选项.缺省值 : CALIBRATION测纸选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动按 " NEXT/SAVE " 显示下一个选项33). HEAD CLOSE打印头关闭标签状态的选择的设置HEAD CLOSE按+及-键显示不同的选项.缺省值 : CALIBRATION测纸选择 : FEED走纸CALIBRATION测纸LENGTH纸长NO MOTION不动按 " NEXT/SAVE " 显示下一个选项34). BACKFEED标签回撤的设置注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效BACKFEED按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值 : DEFAULT当标签被切或剥离后90%标签回撤选择 : DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED按 " NEXT/SAVE " 显示下一个选项35). LABEL TOP打印内容的上下位置的调整;LABEL TOP +000-▊▊▊▊▊ +按+及-键显示不同的选项.缺省值 : +0范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT/SAVE " 显示下一个选项36). LEFT POSITION打印内容的左右位置的调整;LEFT POSITION=> +0000 +按+及-键显示不同的选项.缺省值 : 0000范围 : -9999到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 15 Zebra斑马打印机中文操作说明机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT/SAVE " 显示下一个选项37). 传感器参数表WEB S.- XX +MEDIA S.RIBBON S.MARK S.MARK MED S.MEDIA LEDRIBBON LEDMARK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按 " NEXT/SAVE " 显示下一个选项38). LCD ADJUST液晶显示亮度的设定;LCD ADJUST +10-▊▊▊▊▊ +按+及-键显示不同的选项.缺省值 : 10选择 : 00-19按 " NEXT/SAVE " 显示下一个选项39). FORMAT CONVERT(位图缩放设置);FORMAT CONVERT按+及-键显示不同的选项.缺省值 : None范围 : None, 150-300, 150-600, 200-600, 300-600按 " NEXT/SAVE " 显示下一个选项40). LANGUAGE机器显示语言设置LANGUAGEENGLISH按或显示别的选项缺省值 : ENGLISH选项: English, Spanish, French, German, Italian, Norwegian, Portuguese, Swedish, Danish, Dutch, Finnish, Japanese按 " NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面ENTER PASSWORD-> 0000SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 16Zebra斑马打印机中文操作说明按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SAVE进入设置更改界面请保管好些密码注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失!存储步骤 :1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示;SAVE SETTING1). PERMANENT永久存储所做的更改;2). TEMPORARY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFAULT恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值5). LOAD LAST SAVE取用上次储存的设置;2. 按+或-将显示别的选项;3. 按 " NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净2.滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦3.传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘4.传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 17Zebra斑马打印机中文操作说明方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括(1)面板指示灯的状态(闪亮灭)及变化过程(2)打印机的动作(走纸切纸打印等)(3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等1. 开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好2. 色带起皱, 调色带控制挡板.3. 若印出的标签总有一条竖的白线打不出来, 则(1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头.(2) 若故障依旧, 则需更换打印头.常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏联系上海蓝轩电子科技有限公司工打印位置偏左(右) 1打印纸偏右(左)2程序定义的坐标不对3打印机设置中的LEFTPOSITION不妥1将打印纸安装好挡纸片挡好2重新设定好打印的坐标3重新设定LEFT POSITION打印位置偏上(下) 1程序定义的坐标不妥2打印机设置中的LABEL TOP不妥1重新设定好打印的坐标2重新设定LABEL TOP撕纸位置偏上(下) 打印机设置中的TEAR OFF 设置不妥调整撕纸位置(见五(2))打印深度过深 1打印头压力过紧2打印温度偏高1降低打印头的压力2降低打印头的温度打印深度过浅 1.打印头压力过松2.打印温度偏低3.标签和色带不匹配1.增加打印头的压力2.增加打印头的温度3.联系蓝轩公司工程部打印左浅右深或左深右浅1.打印头压力左右不均衡2.打印头位置不好1.均衡打印头左右压力2.重新调节打印头位置定位不准 1.标签传感器位置不对2.传动皮带磨损3.打印纸装得不正1调整标签传感器位置2更换皮带3将打印纸安装好挡纸片挡好计算机传送数据,打印机不能正常接收数据1联机参数设置不对2主板坏1重新设定好2联系蓝轩公司工程部液晶显示RIBBONOUT1色带用完或者未安装好2色带传感器检测出错3程序中设置的打印模式不对1安装好色带2做标签和色带传感器灵敏度的调整/校正3选择正确的打印模式程部SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 18 Zebra斑马打印机中文操作说明液晶显示RIBBONIN1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错1移走色带2做标签和色带传感器灵敏度的调整/校正(步骤五(16))液晶显示PAPEROUT1.标签用完或者未安装好,2.标签传感器位置不对3.标签传感器被物体遮挡4.标签传感器检测出错5.程序中设置的标签类型不对1安装好标签2调好标签传感器位置3移走遮挡的物体4做标签和色带传感器灵敏度的调整/校正(步骤五(16))5选择正确的标签类型液晶显示HEADOPEN1打印头未合上2打印头电阻值设置不对3打印头状态传感器未检测1合上打印头2设置好打印头电阻值。
斑马Zebra ZPLII指令集中文说明解释及示例汇编
斑马Zebra ZPLII指令集中文说明解释及示例汇编斑马zebrazplii指令集中文说明解释及示例汇编斑马zebrazplii指令集中文说明解释东莞立象条码技术公司更新时间：2021-1-216:54:43我们最常用的斑马(zebra)条码打印机，应用zplii命令来控制打印，说明书中有每条指令的详^a对zebra内置图形字体翻转细说明及相关示例，下面是各指令的中文释义：^a(可以翻转/图形字体)命令用作内置的truetype字体。
可以翻转字体（也可以指出就是光滑矢量字体）能以点为单位去对纵向、横向展开拓展。
图形字体由图形象素共同组成，通常高度高度大于宽度。
内置的的缩放字体(a0=cgtriumvirateboldcondensed)默认为不旋转，15点高，12点宽。
打印机将从^a命令得到字体的旋转方向、宽度、高度等参数。
^a命令的格式：^af,o,h,w^a=翻转/图形字体f=字体名默认值：0（cgtriumvirateboldcondensed)其他值：a-z，0-9（打印机的任何字体，包含浏览字体，eprom中储存的，当然这些字体必须用^cw来定义为a-z，0-9）0=字体方向默认值：^fw默认值或上时一个^fw的值。
其他值：n=正常（normal)r=顺时针转动90度（roated)i=顺时针转动180度（inverted)b=顺时针转动270度(bottom)h=字符高度曲线字体：默认值:15点或上时一次^cf的值。
可接受10-1500点的值：点阵字体：默认值：指定点阵字体的标准高度其他值：标准高度高度的整数倍，2-10。
w=字符宽度曲线字体：默认值:12点或上时一次^cv的值，也可以表明为0可以拒绝接受10-1500点的值：图形字体：默认值：选定图形字体的标准宽度其他值：标准高度高度的整数倍，2-10。
^a@使用字体名来调用字体^a@（采用字体名于调用字体）命令采用字体的全名，去调用字体示例：^xaa@n,25,25,b:cyrillic.fnt^fo100,20^fs^fdthisisatest.^fs^a@n,50,50^fo200,40^f s^fdthisstringusestheb:cyrillic.fnt^fs^xz第一行命令将搜寻字体卡/后备电池ram(b:)中的“cyrillic.fnt”字体，当字体找出后，命令将稳步定义字符的方向，大小，然后在标签上列印字段数据“thisisatest.”一旦^a@定义了“cyrillic.fnt”，它的作用将一直保持到下一个^a@命令定义一个新字体名时。
斑马105SL打印机中文使用手册
广州市天河区体育西路 １１１ 号建和中心 ２２ 层 Ｄ２ （５１０６２０） 电话：０２０－３８７９２２８９、 ３８７９２２８５ 传真：０２０ －３８７９５０８０
第 ８ 页
兴华科仪集团
2) 撕下标签位置的调整(TEAR OFF)
TEAR OFF ＋０ － ▊▊▊▊▊▊▊▊ ＋
印机，再重新打开，可使打印机恢复正常。
二、打印机结构
图 １ 打印机结构
广州市天河区体育西路 １１１ 号建和中心 ２２ 层 Ｄ２ （５１０６２０） 电话：０２０－３８７９２２８９、 ３８７９２２８５ 传真：０２０ －３８７９５０８０
第 ２ 页
兴华科仪集团
华生科仪（广州）有限公司
华生科仪（广州）有限公司
电源开关位于打印机后面，打印机的电源是交流电压 ２３０Ｖ 和 １１０Ｖ 自适应。安装打印 机时，请确保供电电压和打印机的工作电压相符，同时检查供电电源是否接安全地。 ［注意］ 在插拔任何连线时，都应该关闭微机和打印机的电源。否则易损坏打印机和 微机的主板！
某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。关掉打
六、打印机的日常维护
七、常见故障及其处理
广州市天河区体育西路 １１１ 号建和中心 ２２ 层 Ｄ２ （５１０６２０） 电话：０２０－３８７９２２８９、 ３８７９２２８５ 传真：０２０ －３８７９５０８０
第 １ 页
兴华科仪集团
一、打印机电源
“＋”，“－”键：用来选择不同的打印机参数
PREVIOUS（向前翻页键）：在打印机设置中，向前翻页
NEXT/SAVE（向后翻页键／存盘键）：在打印机设置中向后翻页以及配合用于存盘 SETUP/EXIT（设置／退出键）：进入或退出打印机设置 PAUSE（暂停键）：暂停和恢复打印 FEED（走纸键）：走出一张空白标签 CANCEL（清除键）：在暂停方式下有效，清除打印机的内存
zebra斑马打印机中文操作说明斑马105sl打印机使用手册一
Zebra斑马打印机中文操作说明斑马105SL打印机使用手册 <>一打印机电源二打印机结构三安装标签和色带的注意事项四面板功能说明五Zebra 105SL打印机的简单调整和参数设置说明六打印机的日常维护七常见故障极其处理一打印机电源电源开关位于打印机后面打印机的电源是交流电压230V和110V自适应安装打印机时请确保供电电压和打印机的工作电压相符同时检查供电电源是否接安全地[千万注意] 在插拔任何连线时都应该关闭微机和打印机的电源否则易损坏打印机和微机的主板!某些外界的影响如闪电电源或信号线上的噪声也会使打印机出现误操作关掉打印机再重新打开可使打印机恢复正常二打印机结构Zebra斑马打印机中文操作说明图二Zebra斑马打印机中文操作说明三安装标签和色带的注意事项105SL打印机可以打印的最小标签20mm*6mm1安装标签和色带时按照打印机内的安装指示图即可注意色带安装时要分清色带的绕向千万不能装反否则会损害打印机的组件安装时须将色带推到底ZEBRA打印机只可用外向色带标签安装时要将标签挡片和挡纸片挡好标签要从压纸/反射片下穿过标签左侧靠着导纸片2安装标签和色带时注意不要划伤打印头比如戒指工具等物品色带及标签勿粘有泥沙灰尘杂物等3当标签被卷入打印头下面的滚筒中时千万不能用刀片来划开标签以免损伤滚筒只可以用手慢慢反向转动滚筒将标签撤出 4安装完标签和色带后一定要合上铁外盖5请用ZEBRA的色带和标签否则易损害打印头Zebra斑马打印机中文操作说明色带安装示意图废色带取下示意图Zebra斑马打印机中文操作说明四面板功能说明面板示意图正常开机时一般只有POWER灯亮其余的灯均不亮 POWER电源指示灯表明是否通电TAKE LABEL剥离指示灯只在剥离工作PEEL-OFF方式下起作用 ERROR报错指示灯闪动表明有错可以从液晶显示上看到错误信息 CHECK RIBBON色带状态灯亮表明色带状态不对 PAPER OUT标签状态灯亮表明标签状态不对PAUSE暂停状态灯亮表明打印机停止工作,可能状态不对DA TA(数据状态灯)亮表明数据正在传递中而打印机并未接受闪动表明打印机正在接受数据闪动变慢表明打印机不可以接受太多的数据了 +键是用来选择不同的打印机参数PREVIOUS向前翻页键在打印机设置中向前翻页NEXT/SA VE向后翻页键/存盘键在打印机设置中向后翻页及配合用于存盘 SETUP/EXIT设置/退出键进入或退出打印机设置 PAUSE暂停键暂停和恢复打印 FEED走纸键走出一张空白标签 Zebra斑马打印机中文操作说明CANCEL清除键在暂停方式下有效清除打印机的内存五Zebra 105SL打印机的简单调整和参数设置说明 1. 正常的开机显示 PRINT READY 6.0MB V41.11.3表明打印机已经准备好打印机内存为6M工作的程序版本为V41.11.32. 更改设定1). 打印颜色深浅的调整(DARKNESS);在 " PRINTER READY " 时, 按 SETUP/EXIT 键, 出现如下显示; DARKNESS +10 - 00000000000 +按右面+键增加打印颜色深度, 按左面-键减少打印颜色深度. 缺省值 :+10选项范围 : 0 到 +30一般该值设置到10—25左右比较合适(纸面10—15胶面 20—25)按 " NEXT/SA VE " 显示下一个选项;2). 撕下标签的位置的调整(TEAR OFF); TEAR OFF +0 - 00000000000 +按右面+键增加数值, 按左面-椭圆键减少数值. 缺省值 : +0选项范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SA VE " 显示下一个选项 3). 打印模式的选择(PRINT MODE);PRINT MODE按+及-键显示不同的选项. 缺省值 : TEAR OFF选项: TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷). 按 " NEXT/SA VE " 显示下一个选项4). 标签类型的选择(MEDIA TYPE); MEDIA TYPE按+及-键显示不同的选项.缺省值 : NON-CONTINUOUS ( 非连续 )选项 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ). Zebra斑马打印机中文操作说明注 : 标签类型有两种, 这个参数使打印机知道目前使用的是 CONTINUOUS ( 连续 ) 或 NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ).按 " NEXT/SA VE " 显示下一个选项5). 传感器类型的选择(SENSOR TYPE); SENSOR TYPE按+及-键显示不同的选项.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ).注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ). 按 " NEXT/SA VE " 显示下一个选项6). 打印方法的选择(PRINT METHOD); PRINT METHOD按+及-键显示不同的选项.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 直热式 ). 注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸. 按 " NEXT/SA VE " 显示下一个选项7). 打印宽度的选择(PRINT WIDTH); PRINT WIDTH -> 104 0/8 MM +按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为104mm,范围由标签大小决定按 " NEXT/SA VE " 显示下一个选项8). 标签最大长度的选择(MAXIMUM LENGTH);MAXIMUM LENGTH - 39.0 IN 988 MM + 按右面+键增加数值, 按左面-键减少数值.缺省值及范围:可取最大值为988mm, 范围由打印机设置注 :此选择的作用为1) 在作标签长度校正CALIBRA TE时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度. 按 " NEXT/SA VE " 显示下一个选项9). 列印内置字体(LIST FONTS); Zebra斑马打印机中文操作说明 LIST FONTS PRINT按+键将打印出一标签列印出打印机当前可识别的字体. 按 " NEXT/SA VE " 显示下一个选项10). 列印内置条形码种类(LIST BAR CODES); LIST BAR CODES PRINT按+键将打印出一标签列印出打印机当前可识别的条形码. 按 " NEXT/SA VE " 显示下一个选项11). 列印内存图形(LIST IMAGES); LIST IMAGES PRINT按+键将打印出一标签列印出打印机当前可识别的图像格式. 按 " NEXT/SA VE " 显示下一个选项12). 列印内存条码格式(LIST FORMA TS); LIST FORMA TS PRINT按+键将打印出一标签列印出打印机当前可识别的格式. 按左面-键没有作用.按 " NEXT/SA VE " 显示下一个选项13). 列印当前打印机的设置(LIST SETUP); LIST SETUP PRINT按+键将打印出一标签列印出打印机当前的选项设置值. 按 " NEXT/SA VE " 显示下一个选项14). 列印当前打印机所有的设置(LIST ALL); LIST ALL PRINT按+键将打印出一份标签将列印出打印机可识别的字体条形码图像格式以及打印机当前的设置值.按 " NEXT/SA VE " 显示下一个选项15).初始化内存卡INITIALIZE CARD; INITIALIZE CARD YES按+键选择YES将会提示输入密码输入密码后按NEST/SA VE显示屏将询问 INITIALIZE CARD按+键选择YES显示屏将提示ARE YOU SURE按 +键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARDZebra斑马打印机中文操作说明 2. 界面按 " NEXT/SA VE " 显示下一个选项16初始化闪存(INIT FLASH MEM); INIT FLASH MEM YES按+键选择YES将会提示输入密码输入密码后按NEST/SA VE显示屏将询问 INITIALIZE FLASH按+键选择YES显示屏将提示ARE YOU SURE 按+键选择YES将开始初始化按-选择NO将返回到INITIALIZE CARD 界面按 " NEXT/SA VE " 显示下一个选项17).传感器校正图的操作(SENSOR PROFILE); SENSOR PROFILE PRINT按+键开始打印标签和色带传感器的校正图按 " NEXT/SA VE " 显示下一个选项18). 标签和色带传感器灵敏度的调整/校正(MEDIA AND RIBBON); MEDIA AND RIBBON CALIBRA TE按+开始校正步骤, 显示屏显示 " LOAD BACKING "; LOAD BACKING CANCEL CONTINUE把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 ); 按+键继续校正, 面板上将显示 " REMOVE RIBBON "; REMOVE RIBBON CANCEL CONTINUE将色带取走合上打印头, 按+键继续校正, 面板上将显示 " CALIBRA TING... PLEASE WAIT "; CALIBRA TING PLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示; RELOAD ALL CONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面黑色椭圆键继续校正操作; 打印机将打印 " 传感器曲线图形 ", 面板显 "MEDIA AND RIBBON CALIBTA TE"; MEDIA AND RIBBON CALIBRA TE标签和色带灵敏度的调整/校正完成在上述操作过程中按键将取消当前的操作按 " NEXT/SA VE " 显示下一个选项19).并行通讯口设置(PARALLEL COMM.) PARALLEL COMM按+及-键显示不同的选项. 默认值PARALLEL选项PARALLEL TEAINAX/COAX 按 " NEXT/SA VE " 显示下一个选项20).串行通讯口设置SERIAL COMM; SERIAL COMM按+及-键显示不同的选项. 缺省值 : RS232选项 : RS232串口RS422/485RS485 按 " NEXT/SA VE " 显示下一个选项21). 波特率的设置(BAUD); BAUD - 9600 +按+及-键显示不同的选项. 缺省值 : 9600选择 : 1103006001200240048009600192002880057600115200 注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项22). 数据位的设置(DA TA BITS); SET DA TA BITS - 8-BITS + Zebra斑马打印机中文操作说明按+及-键显示不同的选项. 缺省值 : 8-BITS选择 : 7-BITS8-BITS注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项23). 校验位的设置(PARITY); PARITY按+及-键显示不同的选项. 缺省值 : EVEN偶校验选择 : EVEN偶校验ODD奇校验NONE无校验注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项24) 主机流量控制(HOST HANDSHAKE) HOST HANDSHAKE 按+及-键显示不同的选项. 缺省值XON/XOFF选项XON/XOFFDSR/DTRRTS/CTS,注当与PC串口相联时打印机和PC的此参数设定必须一样按 " NEXT/SA VE " 显示下一个选项25). PROTOCOL纠错协议的设置PROTOCOL按+及-键显示不同的选项. 缺省值 : NONE选择 : NONEZEBRAACK/NACK注若选择ZEBRA时打印机的HOST HANDSHAKE必须设为DSR/DTR 按 " NEXT/SA VE " 显示下一个选项26). NETWORK ID网络ID号的设置 NETWORK ID -> 000 + 按键改变数值, 按移动位置. 缺省值 : 000选择 : 000至999按 " NEXT/SA VE " 显示下一个选项27). COMMUNICA TIONS通讯模式的设置 COMMUNICA TIONSZebra斑马打印机中文操作说明按+及-键显示不同的选项.缺省值 :NORMAL MODE(正常模式)选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式) 若选择DIAGNOSTICS时当打印机收到数据后将打印ASCII HEX 按 " NEXT/SA VE " 显示下一个选项28). CONTROL PREFIXZPL/ZPLII控制前缀的设置 CONTROL PREFIX -> 7EH + 按+及-键显示不同的选项. 缺省值 : 7E 选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项29). FORMA T PREFIXZPL/ZLPII格式前缀的设置 FORMA T PREFIX -> 5EH + 按+及-键显示不同的选项. 缺省值 : 5E 选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项30). DELIMITER CHAR(ZPL/ZLPII分隔符的设置 DELIMITER CHAR -> 2CH + 按+及-键显示不同的选项. 缺省值 : 2C 选择 : 00至FF注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项31). ZPL MODE编程语言的选择的设置 ZPL MODE按+及-键显示不同的选项. 缺省值 : ZPLII 选择 : ZPLIIZPL注此参数是控制打印机的编程语言ZPL/ZPLII的设定请不要改动按 " NEXT/SA VE " 显示下一个选项SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 14 Zebra斑马打印机中文操作说明32). MEDIA POWER UP开机标签状态的选择的设置 MEDIA POWER UP按+及-键显示不同的选项. 缺省值 : CALIBRA TION测纸选择 : FEED走纸CALIBRA TION测纸LENGTH纸长NO MOTION不动按 " NEXT/SA VE " 显示下一个选项33). HEAD CLOSE打印头关闭标签状态的选择的设置 HEAD CLOSE按+及-键显示不同的选项. 缺省值 : CALIBRA TION测纸选择 : FEED走纸CALIBRA TION测纸LENGTH纸长NO MOTION不动按 " NEXT/SA VE " 显示下一个选项34). BACKFEED标签回撤的设置注此参数只有在打印机设定为切刀CUTTER和剥离PEEL-OFF方式时才有效 BACKFEED 按右面黑色椭圆键或左面黑色椭圆改变数值.缺省值 : DEFAULT当标签被切或剥离后90%标签回撤选择 : DEFAULT当标签被切或剥离后90%标签回撤0%-100%BACKFEED 按 " NEXT/SA VE " 显示下一个选项35). LABEL TOP打印内容的上下位置的调整; LABEL TOP +000 -▊▊▊▊▊ +按+及-键显示不同的选项. 缺省值 : +0范围 : -120 到 +120 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SA VE " 显示下一个选项36). LEFT POSITION打印内容的左右位置的调整; LEFT POSITION => +0000 + 按+及-键显示不同的选项. 缺省值 : 0000范围 : -9999到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印 SHANGHAI LANXUAN ELECTRONICS TECHNOLOGY CO.,LTD . 15 Zebra斑马打印机中文操作说明机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". ) 按 " NEXT/SA VE " 显示下一个选项37). 传感器参数表 WEB S. - XX + MEDIA S. RIBBON S. MARK S.MARK MED S. MEDIA LED RIBBON LED MARK LED按+及-键显示不同的选项.注这些参数是测纸后自动生成非特殊需求请勿动按 " NEXT/SA VE " 显示下一个选项38). LCD ADJUST液晶显示亮度的设定; LCD ADJUST +10 -▊▊▊▊▊ +按+及-键显示不同的选项. 缺省值 : 10 选择 : 00-19按 " NEXT/SA VE " 显示下一个选项39). FORMA T CONVERT(位图缩放设置); FORMA T CONVERT 按+及-键显示不同的选项. 缺省值 : None范围 : None, 150-300, 150-600, 200-600, 300-600 按 " NEXT/SA VE " 显示下一个选项40). LANGUAGE机器显示语言设置 LANGUAGE ENGLISH 按或显示别的选项缺省值 : ENGLISH选项: English, Spanish, French, German, Italian, Norwegian, Portuguese, Swedish, Danish, Dutch, F innish, Japanese 按 " NEXT " 显示返回到打印深度设置选项在进行上述选项设置时如果出现要求输入密码的界面 ENTER PASSWORD -> 0000按键移动光标位按改变数值初始默认密码为1234输入完之后按NEXT/SA VE进入设置更改界面请保管好些密码注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失! 存储步骤 : 1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示; SA VE SETTING 1). PERMANENT 永久存储所做的更改; 2). TEMPORARY暂时存储所做的更改, 关机后会失去; 3). CANCEL 取消刚做的更改; 4). LOAD DEFAULT 恢复出厂值;注此法请慎用选择此项后打印机所有的选项将恢复默认值 5). LOAD LAST SA VE 取用上次储存的设置;2. 按+或-将显示别的选项;3. 按 " NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六打印机的日常维护对于一台标签打印机打印头是其关键部件它是制作在陶瓷基片上表面涂有一层特殊的保护膜由于它的结构原因故在平日的操作中严禁任何时候任何硬物与打印头表面接触每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量延长打印头的使用寿命维护前请先确保清除自身的静电因为静电会造成打印头的损坏1打印头的清洁关掉打印机的电源将打印头翻起移去色带标签纸用浸有少许异丙醇的棉签(或棉布)轻擦打印头直至干净 2.滚筒的清洁清洗打印头后用浸有少许异丙醇的棉签(或棉布)清洗滚筒方法是一边用手转动滚筒一边擦 3.传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶其胶容易粘在传动的轴和通道上再加上有灰尘直接影响到打印效果故需经常清洁一般一周一次方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴通道的表面以及机箱内的灰尘 4.传感器的清洁传感器包括色带传感器和标签传感器其位置见说明书一般一个月至三个月清洗一次方法是用鼓风装置(吸球即可)吹去传感器上的灰尘七常见故障极其处理当出现故障时应尽可能详细记录打印机的状态,包括 (1)面板指示灯的状态(闪亮灭)及变化过程 (2)打印机的动作(走纸切纸打印等) (3)采取的处理措施(4)打印机的反应,坏件的标签和色带等等 1. 开机后面板指示灯不显示检查供电电源是否正常或者联结电缆是否接好 2. 色带起皱, 调色带控制挡板.3. 若印出的标签总有一条竖的白线打不出来, 则(1) 先用脱脂棉签蘸打印头清洁液, 仔细清洁出现白线处的打印头. (2) 若故障依旧, 则需更换打印头. 常见故障可能原因排除方法开机后所有指示灯亮液晶无显示主板坏打印位置偏左(右) 1打印纸偏右(左)2程序定义的坐标不对3打印机设置中的LEFT POSITION不妥 1将打印纸安装好挡纸片挡好 2重新设定好打印的坐标 3重新设定LEFT POSITION 打印位置偏上(下)1程序定义的坐标不妥2打印机设置中的LABEL TOP不妥 1重新设定好打印的坐标 2重新设定LABEL TOP撕纸位置偏上(下) 打印机设置中的TEAR OFF 设置不妥调整撕纸位置(见五(2)) 打印深度过深 1打印头压力过紧 2打印温度偏高 1降低打印头的压力 2降低打印头的温度打印深度过浅 1.打印头压力过松 2.打印温度偏低 3.标签和色带不匹配 1.增加打印头的压力 2.增加打印头的温度 3.联系蓝轩公司工程部打印左浅右深或左深右浅 1.打印头压力左右不均衡 2.打印头位置不好 1.均衡打印头左右压力 2.重新调节打印头位置定位不准 1.标签传感器位置不对 2.传动皮带磨损 3.打印纸装得不正 1调整标签传感器位置 2更换皮带3将打印纸安装好挡纸片挡好计算机传送数据, 打印机不能正常接收数据 1联机参数设置不对 2主板坏1重新设定好液晶显示RIBBON OUT 1色带用完或者未安装好 2色带传感器检测出错3程序中设置的打印模式不对 1安装好色带2做标签和色带传感器灵敏度的调整/校正 3选择正确的打印模式液晶显示RIBBON IN 1.在热敏方式下安装了色带2.在热转印方式下色带传感器检测出错 1移走色带2做标签和色带传感器灵敏度的调整/校正(步骤五(16)) 液晶显示PAPER OUT 1.标签用完或者未安装好, 2.标签传感器位置不对 3.标签传感器被物体遮挡 4.标签传感器检测出错5.程序中设置的标签类型不对 1安装好标签2调好标签传感器位置 3移走遮挡的物体4做标签和色带传感器灵敏度的调整/校正(步骤五(16)) 5选择正确的标签类型液晶显示HEAD OPEN 1打印头未合上2打印头电阻值设置不对 3打印头状态传感器未检测 1合上打印头2设置好打印头电阻值。
斑马ZebraS4M操作手册
斑马ZebraS4M操作手册Zebra S4M1、Zebra S4M条码打印机各部位介绍1.1 控制面板/介质门/电路盖/电源开关/交流电源连接器1.2 警报指示灯/电源指示灯/液晶显示屏/ENTER按钮/MENU（菜单）按钮/上箭头/CANCEL(取消)或左箭头按钮/FEED(进纸)或右箭头按钮//PAUSE(暂停)或下箭头按钮1.3 打印头总成/色带供应轴/色带拾取轴/介质供应架/介质供应导板/折叠式介质槽/张力调节总成/介质导板/打印头松开闩锁/剥离松开杆(选配)/剥离总成(选配)2、Zebra S4M条码打印机控制面板按钮指示灯说明2.1 控制面板液晶屏说明在不同打印模式下，控制面板液晶屏模式有所不同。
■ 在工作模式下，液晶屏显示打印机状态，有时还显示控制面板指示灯，在打印机接收数据时，控制面板显示DATA字样，并循环显示一些点和空白。
■ 在暂停模式下，打印机暂停打印。
■ 在设置模式下，可以使用控制面板液晶屏查看或修改打印机参数。
■ 在错误模式下，液晶屏可以显示警报或错误信息。
2.2 控制面板按钮说明打印机在控制面板上具有六个基本控制按钮，当打印机处于设置模式下时，其中的一些按钮还可作为导航键使用，特定按钮的当前功能是由它旁边的那个指示灯闪亮来确定的。
按钮外功能/说明观MENU(菜单)进入和退出设置模式ENTER 如果需要选择设置模式下的参数或选项，按ENTER可选择项目。
该按钮只在需要时活动。
CANCEL(取消) CANCEL(取消)功能只在“暂停”模式下有效，按一下CANCEL按钮会产生以下效果：①取消当前正在打印的标签格式；②如果没有正在打印的标签格式，将取消下一个要打印的内容；③如果没有等待打印的标签格式，则忽略CANCEL指令。
要清除打印机的整个标签格式存储器，应按住CANCEL按钮。
FEED(进纸) 送入一张空白标签，①如果打印机空闲或暂停，将立即送入该标签；②如果打印机正在打印，将在打印完成后将标签送入。
Zebra条码打印机编程命令
Zebra条码打印机编程命令条码打印机是一种专业的打印设施，其打印实现方式与一般的激光、喷墨或针式打印机有所不一样，世界各大条码打印设施厂商生产的打印机都采纳了各自不同的打印语言以实现其打印，如Zebra系列的ZPL，Eltron的EPL，Datamax的DPL等，与一般打印方式对比，采纳打印语言的长处在于速度快，精度高，但由于没有一致的标准打印语言，使得用户在使用不一样机器时会产生必定的麻烦，好在各样打印语言的语法比较近似，上手也是比较简单的。
当前的条码打印主要采纳专业的商用条码打印软件，使用方便、简单，功能强盛，且供给了对各种类条码打印设施的接口，合用于需常常变换打印格式、内容的用户，如专业印刷厂商等，但此类软件的价钱也较昂贵。
关于一些采纳了公司管理系统的用户，其打印标签的格式往常已较固定，所以可在软件系统中嵌入条码打印部分。
一般来说，可采纳以下几种方式：直接使用条码打印机的条码语言编写程序；采纳各样专业控件供给商编制的条码控件；使用一些高级条码打印软件，如CodeSoft、LabelView供给的ActiveX技术等。
这几种方式在方便性、精准性及经济性等方面各有其优弊端，用户可依据需要自行选择，这里，主要对第一种方式给出较为详尽的使用方法。
ZPLII是Zebra系列打印机的打印语言，在ZPL的基础上做了必定的更新，其语法平常易懂，在这里对其条码、文字、图形打印部分赐予一一介绍。
基本标签示例：^XA ‘标签格式开始命令^LH30,30 ‘LabelHomeposition设置标签开端参照点坐标为30,30，默以为0,0^FO20,10^AD^FDEXAMPLE^FS ‘^FO20,10-设置数据域开端坐标，距参照点20,10^AD设-定字体为D（内部字体）^FD数-据域开始命令EXAMPLE实质打印内容^FS数-据域分开命令^FO20,60^B3^FDAAA001^FS ‘^B3-选择条码种类为39码^XZ ‘标签格式结束命令由上例可见，ZPLII的命令使用仍是相当简单的。
斑马条码打印机使用手册
Zebra 105SE/SL中文使用手册１、打印机的参数斑马公司推出的105SE/SL打印机是一款经济实用的条码条印机,它具有较多的打分辨率选择,除了应用最广的203dpi标准配置外,还有152dpi打印头,特别适用于打印UPC码和EAU码,它可以达到令人满意的100%放大率,当需要在一张标签上打印很多信息时,可以选择300dpi的打印头,特别适用于打印高密度条码和明快的图像以及小字号的文字。
Zebra 105SL热传感打印机为一种工业级,金属壳条形码打印机,它是斑马公司经典机型105SE的换代机型.在105SE 基础上增加了液晶面板控制,ZebraLink网络连接以及更大的内容空间等多项功能。
105SL适用于任何场合的标签打印，如：钢厂的金属卷、码头上的货盘、锯木场中的木材/工厂的零件以及仓贮打印标签。
.全金属外壳，可长时间工作。
.特有的后备电池（选件）可以使打印机关机后仍能将图文长时间保存下来。
.内置回绕器（选件）可以将直径8英寸的标签回卷，以防沾染灰尘。
.32位RISC微处理器，当需要打印尺寸且有复杂图形的标签时，内存可扩至1MB。
.快速的32位微处理器，配以简单易用的ZPII编程语言，可以做到一边打印一边排版，令您在很短的时间内.打印出更多的标签。
.自动测纸、可升级字体、彩色可操作部件、Zebra的E3打印元件控制技术、反射式传感器。
1.1 Zebra 105SL打印机参数表.打印机规格打印方式：热转/热敏方式（不用碳带）最大打印宽度：104mm最大打印长度：(203dpi)2692mm或(300dpi)165mm（标准内存）分辨率：203dpi（8点/mm）；300dpi（12点/mm）打印速度：(203dpi)203mm/秒或(300dpi)203mm/秒.物理特性：长度：495mm 宽度：283mm 高度：394mm结构：全金属结构，大视窗净重：25kg.产品特性：标准内存：3MB DRAM 750K FLASH；扩展内存到8Mb32位RISC微处理器自动测纸可升级字体彩色可操作部件 Zebra 的E3打印元件控制技术穿透式传感器选配：回卷器、切刀、底纸剥离器.软件：ZPL II 编程语言.使用环境：操作温度：5—40度存储温度：-40—60度操作湿度：20%—80% 存储湿度：5%—85%.其它参数：.电气参数：内置自动转换电源90V/265V 48—62Hz 最大电流5A.通迅接口：RS232/422/485 接口及标准并口：IEEE1284双向并口准并口.标签：标签宽度：25.4mm-114mm标签最大直径：外径203mm，内径76mm标签纸类型：连续型、模切型、缺口型、黑标型、穿口型标签间隙：2mm—4mm 标签厚度：0.058-0.25mm最小长度：撕裂方式：16mm；剥离方式：25mm：切刀方式：38mm.碳带：标准长度：300m、450m，提供2：1标签卷宽度：51—4.311mm 卷轴内径：25mm 卷轴最大直径：81mm1.2 打印机支持的条码条码比例：2：1， 7：3， 5：2， 3：1 LSBT-128codebar（支持的条码比例尺2：1，3：1） LOGMARSMaxiCodecodeblock code11Micro pdfcode 39（支持的条码比例尺2：1，3：1） MSIcode93 PDF-417（二维码）code128(A,B,C) PlessyDataMatrix PostnetEAN-3,EAN-13,EAN extensions QR-CodeIndustrial2of5 Standard 2 of 5Interleaved 2 of 5（支持的条码比例尺2：1，3：1）UPC-1,UPC-3,UPCv扩展2 打印机的使用2.1 打印机电源电源开关位于打印机后面，而且可以看见有一个230V或110V的拨动开关。
Zebra 105SL斑马条码打印机中文使用说明
Zebra 105SL斑马条码打印机中文使用说明2.1 打印机电源电源开关位于打印机后面，而且可以看见有一个230V或110V的拨动开关。
安装打印机时，请注意检查拨动开关的位置，确保打印机的工作电压与供电电压相符，同时检查供电电源是否接安全地。
[注意] 在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板!某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
2.2.打印机结构2.3 安装标签和色带Z105SE打印机可以打印的最小标签为19mm(Wide)X12.8mm(Length)1、安装标签和色带时，按照打印机内的安装指示图即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到最左侧，色带钩一定要保证在色带槽内。
ZEBRA打印机只可用外向色带。
标签安装时，要将“标签挡片”和“挡纸片”挡好，标签要从“压纸/反射片”下穿过，标签左侧靠着“导纸片”。
2、安装标签和色带时，注意不要划伤打印头。
比如戒指，工具等物品。
色带及标签勿沾有泥沙，灰尘杂物。
3、当第一次安装新的标签时，打印机做测纸的工作。
(在MADIA POWER UP 中设置成CALIBRATION,如果以后不须要测纸时改成NO MOTION)4、当标签被卷入打印头下面的滚筒中时，千万不能用刀片来划开标签。
只可以用手慢慢反向转动滚筒将标签撤出。
5、安装完标签和色带后，一定要合上铁盖。
6、请用 ZEBRA 的色带和标签，否则，易损害打印头。
3.打印机的设置3.1 打印机的面板和功能说明POWER(电源指示灯)SETUP/EXIT(进入菜单设置\退出设置)SAVE/NEXT(保存设置\进入下一个菜单)INCREASE(+)增加参数值DECREASE(-)减少参数值TAKE LABLE(取走标签)PAUSE(暂停指示灯))FEED(走纸|增加按键)DATA(数据指示灯)CANCEL(取消|减少按键)PAPER OUT(标签纸检测不到或用完)ERROR (出错)RIBBON OUT (碳带用完或检测不到)面板指示灯说明1. POWER(电源)指示灯：正常开机时，一般只有POWER灯亮，其余的灯均不亮打印机通电时，该指示灯一直处于亮的状态。
斑马105SL条码打印机中文使用手册
斑马105SL 打印机使用手册<< 目录 >>一打印机电源二打印机结构三安装标签和色带的注意事项四面板功能说明五Zebra 105SL 打印机的简单调整和参数设置说明六打印机的日常维护七常见故障极其处理一、打印机电源电源开关位于打印机后面,打印机的电源是交流电压230V和110V自适应.安装打印机时,请确保供电电压和打印机的工作电压相符,同时检查供电电源是否接安全地.按住面板的某些按键,再打开电源开关,即进行特定用途的自检.[千万注意]：在插拔任何连线时,都应该关闭微机和打印机的电源.否则易损坏打印机和微机的主板! 某些外界的影响,如闪电,电源或信号线上的噪声也会使打印机出现误操作.关掉打印机,再重新打开,可使打印机恢复正常.二、打印机结构图一打印头结构图图二标签传感器图三、安装标签和色带的注意事项105SL打印机可以打印的最小标签:20mm(宽)X6mm(高)(必须是回卷模式Rewinder)。
1.安装标签和色带时,按照打印机内的安装指示图即可.注意:色带安装时,要分清色带的绕向,千万不能装反,否则会损害打印机的组件,安装时须将色带推到底.ZEBRA打印机只可用外向色带.标签安装时,要将"标签挡片"和"挡纸片"挡好,标签要从"压纸/反射片"下穿过标签左侧靠着"导纸片".2.安装标签和色带时,注意不要划伤打印头.比如戒指,工具等物品.色带及标签勿粘有泥沙,灰尘杂物等.3.当标签被卷入打印头下面的滚筒中时,千万不能用刀片来划开标签,以免损伤滚筒.只可以用手慢慢反向转动滚筒将标签撤出.4.安装完标签和色带后,一定要合上铁外盖.图三色带安装图图四标签安装图四、面板功能说明正常开机时,一般只有POWER灯亮,其余的灯均不亮POWER(电源指示灯):表明是否通电TAKE LABEL(剥离指示灯):只在剥离工作(PEEL-OFF)方式下,起作用ERROR(报错指示灯):闪动表明有错,可以从液晶显示上看到错误信息CHECK RIBBON(色带状态灯):亮表明色带状态不对PAPER OUT(标签状态灯):亮表明标签状态不对PAUSE(暂停状态灯):亮表明打印机停止工作,可能状态不对DATA(数据状态灯):亮表明数据正在传递中,而打印机并未接受;闪动表明打印机正在接收数据;闪动变慢表明打印机不可以接受太多的数据了.－,+ 按键:是用来选择和设置打印机的参数PREVIOUS(向前翻页键):在打印机设置中,向前翻页NEXT/SAVE(向后翻页键/存盘键):在打印机设置中,向后翻页,及配合用于存盘SETUP/EXIT(设置/退出键):进入或退出打印机设置PAUSE(暂停键):暂停和恢复打印FEED(走纸键):走出一张空白标签CANCEL(清除键):在暂停方式下有效,清除打印机的内存五、Zebra 105SL 打印机的简单调整和参数设置说明１.正常的开机显示PRINTER READYPRINT READY表明打印机已经准备好,打印机内存为6M,工作的程序版本为更改设定1). 打印颜色深浅的调整;在 " PRINTER READY " 时, 按 SETUP/EXIT 键, 出现如下显示;DARKNESS +10- 00000000000 +按右面"+"键增加打印颜色深度, 按左面"-"键减少打印颜色深度.缺省值 :+10范围 : 0 到 +30按 " NEXT " 显示下一个参数;2). 撕下标签的位置的调整;TEAR OFF +0- 00000000000 +按右面"+"键增加数值, 按左面"-"键减少数值.缺省值 : +0范围 : -64 到 +64 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 "2 mm". ) 按 " NEXT " 显示下一个参数;3). 打印模式的选择;PRINT MODE按右面"+"键及左面"-"键改变数值.缺省值 : TEAR OFF选择 : TEAR OFF (撕下), PEEL OFF (剥离), CUTTER (切刀) 和 REWIND (回卷).按 " NEXT " 显示下一个参数; " MEDIA TYPE ( 标签类型 ) ".4). 标签类型的选择;MEDIA TYPE按右面"+"键及左面"-"键改变数值.缺省值 : CONTINUOUS ( 连续 )选择 : CONTINUOUS ( 连续 ) 和 NON-CONTINUOUS ( 非连续 ).注 : 标签类型有两种, 这个参数使打印机知道目前使用的是 CONTINUOUS ( 连续 ) 或NON-CONTINUOUS ( 非连续 ) 标签. 连续的意思是整卷标签连续不断, 亦没有任何固定长度的标识供传感器检测; 非连续是说整卷标签连续不断, 但中间有固定长度的标识, 如间隙 (通常如不干胶标签 ), 缺口或黑条 ( 如铁路车票 ).按 " NEXT " 显示下一个参数; " SENSOR TYPE ( 传感器类型 ) ".5). SENSOR TYPE ( 传感器类型 )的选择;SENSOR TYPE按右面"+"键及左面"-"键改变数值.缺省值 : WEB ( 穿透式传感器 )选择 : WEB ( 穿透式传感器 ) 和 MARK ( 反射式传感器 ).注 : 标签传感器类型有两种, 穿透式传感器是检测透光度反差大的标签,反射式传感器是检测印有黑条标识而且不透光的标签( 如铁路车票 ).按 " NEXT " 显示下一个参数; " PRINT METHOD (打印方法 ) "6). 打印方法的选择;PRINT METHODTHERMAL-TRANS.按右面"+"键及左面"-"键改变数值.缺省值 : THERMAL TRANSFER ( 热转印 )选择 : THERMAL TRANSFER ( 热转印 )和 DIRECT THERMAL ( 热敏 ).注 :如打印普通纸或标签可选 "热转印", "直热式" 只适用于热敏纸.按 " NEXT " 显示下一个参数; " PRINT WIDTH ( 打印宽度 ) ".7). 打印宽度的选择;PRINT WIDTH- 4.0 IN 104 MM +按右面"+"键增加数值, 按左面"-"键减少数值.缺省值 : 根据不同的打印机型号有不同的宽度.范围: " 至该型号的最大宽度.按 " NEXT " 显示下一个参数; " MAXIMUM LENGTH ( 标签最大长度 ) ".8). 标签最大长度的选择;MAXIMUM LENGTH- 39.0 IN 988 MM +按右面"+"键增加数值, 按左面"-"键减少数值.缺省值 : 39.0 IN 988MM范围: inches ( 50mm ) 至 inches ( 988mm ).注 :此选择的作用为1) 在作标签长度校正(CALIBRATE)时, 减少标签及色带的走纸长度.2) 此值应设定为大于标签的实际长度,此值绝对不能小于标签的实际长度.按 " NEXT " 显示下一个参数; " LIST FONTS ( 列印内置字体 ) ".9). 列印内置字体LIST FONTSPRINT按右面"+"键即能列印出内置字体, 按左面"-"键没有作用.按 " NEXT " 显示下一个参数; " LIST BAR CODES ( 列印内置条形码种类 ) ".10). 列印内置条形码种类LIST BAR CODESPRINT按右面"+"键即能列印出内置条形码种类, 按左面"-"键没有作用.按 " NEXT " 显示下一个参数; " LIST IMAGES ( 列印内存图形) ".11). 列印内存图形LIST IMAGESPRINT按右面"+"键即能列印出内存(包括DRAM, EPROM及Memory Card内的图形)按左面"-"键没有作用.按 " NEXT " 显示下一个参数; " LIST FORMATS ( 列印内存条码格式) ". 12). 列印内存条码格式LIST FORMATSPRINT按右面"+"键即能列印出内存的条码格式.按左面"-"键没有作用.按 " NEXT " 显示下一个参数; " LIST SETUP ( 列印当前打印机的设置) ". 13). 列印当前打印机的设置LIST SETUPPRINT按右面"+"键即能列印出当前打印机的设置.按左面"-"键没有作用.rinter Configuration10........................Darkness+000................... Tear Off028...................... Web Sensor080..................... Media Sensor045..................... Ribbon Sensor013...................... Media Led025...................... Ribbon Ledbel Length39.00IN 988MM....... Max Label Length104 0/8 MM.......... Print WidthTear Off................. Print ModeNon-Continuous........... Media TypeThermal Transfer.........Print MethodMain Serial RS232........ Host Portwork Port9600........................... Baud8........................ Data BitsNone.......................... Parity1........................ Stop BitsXON/XOFF................. HandshakeNone..................... Protocol2CH...................... Delimiter5EH..................... Format Prefix7EH................... Control Prefix000...................... Network ID8 Full................... ResolutionDefault.................. Backfeed+ bel Top+ 0000...................Left Position832 8/MM FULL.............Head Resistant ......................... Socket 1 IDFirmwareCustomized.............. Configuration4096K.......................... RAMCALIBRATION.............. Media Power UpCALIBRATION............ Media Head close14). 列印当前打印机的设置LIST ALLPRINT按右面"+"键即能列印出当前打印机的所有配置.按左面"-"键没有作用.15).INITIALIZE CARD(内存卡初始化)的操作按 " NEXT " 键直到INITIALIZE CARDCAUSE CONTINUE按右面"+"键开始初始化,将会删除内存卡里的资料16).INITIALIZE FLASH MEM(闪存初始化)的操作按 " NEXT " 键直到INIT FLASH MEMCAUSE CONTINUE按右面"+"键开始初始化,将会删除闪存里的资料17).SENSOR PROFILE(传感器校正图)的操作按 " NEXT " 键直到SENSOR PROFILEPRINT按右面"+"键开始打印标签和色带传感器的校正图18). 标签和色带传感器灵敏度的调整/校正按 " NEXT " 键直到MEDIA AND RIBBONCALIBRATE按右面"+"键开始校正步骤, 显示器显示 " LOAD BACKING ";LOAD BACKINGCANCEL CONTINUE把标签剥离, 留下 20CM长的空白的底纸, 打开打印头, 将标签装上, ( 请留意空白的底纸部分应在标签传感器上, 否则应留更多的空白的底纸 )按右面"+"键继续校正, 面板上将显示 " REMOVE RIBBON ";REMOVE RIBBONCANCEL CONTINUE将色带取走,合上打印头,按右面"+"键继续校正, 面板上将显示 " CALIBRATING... PLEASE WAIT ";CALIBRATINGPLEASE WAIT标签及色带传感器灵敏度的校正正在进行, 只需几秒钟; 跟着会显示;RELOAD ALLCONTINUE打开打印头, 把有标签的部分放到打印头下, 装好色带, 关闭打印头;按右面"+"键继续校正操作; 打印机将打印 " 传感器曲线图形 ", 面板显示" MEDIA AND RIBBON CALIBTATE";MEDIA AND RIBBONCALIBRATE标签和色带灵敏度的调整/校正完成.注:在校正过程中;按左面"-"键取消操作, 按 " NEXT " 键将显示 " PARALLEL COMM ( 并口接口 ) 或按右面"+"键继续校正操作19). 并口接口的设置按 " NEXT " 键直到PARALLEL COMM.PARALLEL按右面"+"键及左面"-"键改变数值.缺省值 : PARALLEL选择 : PARALLEL ,WINAX/COAX按 " NEXT " 显示下一个参数; "注:在改动设置时,会出现如下显示;ENTER PASSWORD- 0000 +按右面"+"键改变数值, 按左面"-"键移动位置.保护密码缺省值 :1234输入正确的数值后,按 " NEXT " 键,再按黑色椭圆键即可以改变设置.20). 串口接口的设置按 " NEXT " 键直到SERIAL COMM.MAIN RS232按右面"+"键及左面"-"键改变数值.缺省值 : MAIN RS232选择 : MAIN RS232(串口);PARALLEL(并口);RS422/485;SECOND RS232按 " NEXT " 显示下一个参数; " BAUD ( 波特率 ) ".21). BAUD ( 波特率 )的设置BAUD- 9600 +按右面"+"键及左面"-"键改变数值.缺省值 : 9600选择 : 110,300,600,1200,2400,4800,9600,19200,28800,57600注:当与PC串口相联时,打印机和PC的此参数设定必须一样. 按 " NEXT " 显示下一个参数; " SET DATA BITS( 数据位 ) ".22). SET DATA BITS( 数据位 )的设置SET DATA BITS- 7-BITS +按右面"+"键及左面"-"键改变数值.缺省值 : 7-BITS选择 : 7-BITS,8-BITS注:当使用CODE PAGE 850或使用IBM的TWINAX,COAX端口时,SET DATA BITS( 数据位 )必须设置为8-BITS注:当与PC串口相联时,打印机和PC的此参数设定必须一样.按 " NEXT " 显示下一个参数; " PARITY( 校验位 ) ".23). PARITY( 校验位 )的设置PARITY按右面"+"键及左面"-"键改变数值.缺省值 : EVEN(偶校验)选择 : EVEN(偶校验),ODD(奇校验),NONE(无校验)注:当与PC串口相联时,打印机和PC的此参数设定必须一样.按 " NEXT " 显示下一个参数; " HOST HANDSHAKE ".24). HOST HANDSHAKE的设置HOST HANDSHAKE按右面"+"键及左面"-"键改变数值.缺省值 : XON/XOFF选择 : XON/XOFF,DSR/DTR注:当与PC串口相联时,打印机和PC的此参数设定必须一样.按 " NEXT " 显示下一个参数; " PROTOCOL(纠错协议) ".25). PROTOCOL(纠错协议)的设置PROTOCOL按右面"+"键及左面"-"键改变数值.缺省值 : NONE选择 : NONE,ZEBRA,ACK/NACK注:若选择ZEBRA时,打印机的"HOST HANDSHAKE"必须设为"DSR/DTR".按 " NEXT " 显示下一个参数; " NETWORK ID(网络ID号) ".26). NETWORK ID(网络ID号)的设置NETWORK ID=> 000 +按右面"+"键改变数值, 按左面"-"键移动位置.缺省值 : 000选择 : 000至999按 " NEXT " 显示下一个参数; " COMMUNICATIONS(通讯模式) ".27). COMMUNICATIONS(通讯模式)的设置COMMUNICATIONS按右面"+"键及左面"-"键改变数值.缺省值 :NORMAL MODE(正常模式)选择 : NORMAL MODE(正常模式),DIAGNOSTICS(测试模式)若选择DIAGNOSTICS时,当打印机收到数据后,将打印ASCII HEX.按 " NEXT " 显示下一个参数; " CONTROL PREFIX(ZPL/ZPLII控制前缀) ".28). CONTROL PREFIX(ZPL/ZPLII控制前缀)的设置CONTROL PREFIX=> 7EH +按右面"+"键改变数值, 按左面"-"键移动位置.缺省值 : 7E选择 : 00至FF注:此参数是控制打印机的编程语言ZPL/ZPLII的设定,请不要改动.按 " NEXT " 显示下一个参数; " FORMAT PREFIX(ZPL/ZLPII格式前缀) ".29). FORMAT PREFIX(ZPL/ZLPII格式前缀)的设置FORMAT PREFIX=> 5EH +按右面"+"键改变数值, 按左面"-"键移动位置.缺省值 : 5E选择 : 00至FF注:此参数是控制打印机的编程语言ZPL/ZPLII的设定,请不要改动.按 " NEXT " 显示下一个参数; " DELIMITER CHAR(ZPL/ZLPII分隔符) ".30). DELIMITER CHAR(ZPL/ZLPII分隔符)的设置DELIMITER CHAR=> 2CH +按右面"+"键改变数值, 按左面"-"键移动位置.缺省值 : 2C选择 : 00至FF注:此参数是控制打印机的编程语言ZPL/ZPLII的设定,请不要改动.按 " NEXT " 显示下一个参数; " ZPL MODE(编程语言的选择) ".31). ZPL MODE(编程语言的选择)的设置ZPL MODE按右面"+"键或左面黑色椭圆改变数值.缺省值 : ZPLII选择 : ZPLII,ZPL注:此参数是控制打印机的编程语言ZPL/ZPLII的设定,请不要改动.按 " NEXT " 显示下一个参数; " MEDIA POWER UP(开机标签状态的选择) ".32). MEDIA POWER UP(开机标签状态的选择)的设置MEDIA POWER UP按右面"+"键或左面"-"键改变数值.缺省值 : CALIBRATION(测纸)选择 : FEED(走纸),CALIBRATION(测纸),LENGTH(纸长),NO MOTION(不动)按 " NEXT " 显示下一个参数 " HEAD CLOSE(打印头翻开合上后标签状态的选择)" .33). HEAD CLOSE(打印头翻开合上后标签状态的选择)的设置HEAD CLOSE按右面"+"键或左面"-"键改变数值.缺省值 : CALIBRATION(测纸)选择 : FEED(走纸),CALIBRATION(测纸),LENGTH(纸长),NO MOTION(不动)按 " NEXT " 显示下一个参数 " BACKFEED(标签回撤)" .34). BACKFEED(标签回撤)的设置注:此参数只有在打印机设定为切刀(CUTTER)和剥离(PEEL-OFF)方式时,才有效BACKFEED按右面"+"键或左面"-"键改变数值.缺省值 : DEFAULT(当标签被切或剥离后,90%标签回撤)选择 : DEFAULT(当标签被切或剥离后,90%标签回撤),0%-100%BACKFEED按 " NEXT " 显示下一个参数 " LABEL TOP(打印的上下位置)" .35). LABEL TOP(打印的上下位置)的调整;LABEL TOP +0- +按右面"+"键增加数值, 按左面"-"键减少数值.缺省值 : +0范围 : -64 到 +64 ( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT " 显示下一个参数;LEFT POSITION(打印的左右位置)36). LEFT POSITION(打印的左右位置)的调整;LEFT POSITION=> +0000 +按右面"+"键改变数值, 按左面"-"键移动位置.缺省值 : 0000范围 : -9999到 +9999( 显示的数值是点数 , 如 "+24", 意思是 24 点, 假设打印机的分辨率是 200 DPI / 8 dot per mm, 24 点即 "3mm ", 若打印机的分辩率是 300 DPI / 12dot per mm, 24 点即 " 2 mm". )按 " NEXT " 显示下一个参数;37). 传感器参数表WEB S.- XX +MEDIA S.RIBBON S.MARK S.MARK MED S.MEDIA LEDRIBBON LEDMARK LED按右面"+"键或左面"-"键改变数值.注:这些参数是测纸后自动生成,非特殊需求,请勿动.按 " NEXT " 显示下一个参数41). LCD ADJUST(液晶显示亮度)的设定;LCD ADJUST- 10 +按右面"+"键或左面"-"键改变数值.缺省值 : 10选择 : 00-19按 " NEXT " 显示下一个参数42). LANGUAGE(液晶显示文字)的设定;LANGUAGE- ENGLISH +按右面"+"键或左面"-"键改变数值.缺省值 : ENGLISH(英文)选择 : ENGLISH(英文),SPANISH(西班牙文),FRENCH(法文),GERMAN(德文),ITALIAN(意大利文)按 " NEXT " 显示下一个参数,设置完毕.在设置过程中,会遇到保护密码的输入:在出现如下显示;ENTER PASSWORD- 0000 +按右面"+"键改变数值, 按左面"-"键移动位置.保护密码缺省值 :1234输入正确的数值后,按 " NEXT " 键,再按"+"键"-"键可以改变设置.注意 : 设置更改或调整后, 必需存储, 否则关机后会丢失!存储步骤 :1. 在更改或调整后, 按 " SETUP/EXIT " 键, 出现如下显示;SAVE SETTING1). PERMANENT永久存储所做的更改;2). TEMPORARY暂时存储所做的更改, 关机后会失去;3). CANCEL取消刚做的更改;4). LOAD DEFAULT恢复出厂值;(注:此法一定一定慎用)5). LOAD LAST SAVE取用上次储存的设置;按右面"+"键或左面"-"键选择存储方法;按 " NEXT " 键存储并回到开机显示板面.总结:平日使用中,主要设定的参数有DARKNESS(打印深度),LABEL TOP(打印的上下位置)和LEFT POSITION(打印的左右位置)六、打印机的日常维护对于一台标签打印机,打印头是其关键部件,它是制作在陶瓷基片上,表面涂有一层特殊的保护膜,由于它的结构原因,故在平日的操作中,严禁任何时候任何硬物与打印头表面接触.每打印完一卷碳带或者一卷热敏标签,都应该进行打印头和滚筒的清洁. 这样可以保持打印的质量,延长打印头的使用寿命.维护前,请先确保清除自身的静电.因为静电会造成打印头的损坏.(1)·打印头的清洁关掉打印机的电源,将打印头翻起,移去色带,标签纸,用浸有少许异丙醇的棉签(或棉布),轻擦打印头直至干净.(2).滚筒的清洁清洗打印头后,用浸有少许异丙醇的棉签(或棉布)清洗滚筒.方法是一边用手转动滚筒,一边擦.(3).传动系统的清洁和机箱内的清洁因为一般标签纸为不干胶,其胶容易粘在传动的轴和通道上,再加上有灰尘,直接影响到打印效果,故需经常清洁.一般一周一次,方法是用浸有异丙醇的棉签(或棉布)擦去传动的各个轴,通道的表面以及机箱内的灰尘.(4).传感器的清洁传感器包括色带传感器和标签传感器,其位置见说明书,一般一个月至三个月清洗一次,方法是用鼓风装置(吸球即可)吹去传感器上的灰尘.七,常见故障极其处理当出现故障时,应尽可能详细记录打印机的状态,包括(1)面板指示灯的状态(闪,亮,灭)及变化过程;(2)打印机的动作(走纸,切纸,打印等);(3)采取的处理措施;(4)打印机的反应,坏件的标签和色带等等.1. 开机后,面板指示灯不显示.检查供电电源是否正常,或者联结电缆是否接好.2. 色带起皱, 调色带控制挡板.。
用ZEBRA打印机打印中文三方法
用ZEBRA打印机打印中文三方法答：在国内大部分ZEBRA打印机的使用者都会遇到这么一题，如何使用ZEBRA 打印机打印中文。
ZE BRA打印机打印其实很简单，并不象人们想的那样因为是专业的条码打印机而使用。
解决这个问题可以用以下三种方法：第一种：使用专业的条码标签设计软件，例如BAR-ONE、L ABELMATRI X、COD ESOFT等等。
上述都是需要付费的，但您可以从ZE BRA打印机随机携带的光盘中得到免费的B ARONE简易版的软件－BAR-ONELITE。
BAR-O NE LI TE软件可以打印中文、条码、图形、线框、数据来源可以是连续号、对话框输入、多种数据组合、系统日期、系统时间、它与BAR-ONE最大的区别在于不可以使用数据库。
使用专业条码标签设计软件打印中文的好处在于可以打印WIND OWS自带的汉字，汉字的位置和大小可以任意调整。
缺点是如果打印的汉字很多或汉字很大时数据的传输时间要比较长，还有可能数据溢出，给打印机增加内存，改用并口通讯可以缓解这个问题。
所以它适用于没有编程能力，经常要修改标签格式的客户。
第二种：通过驱动程序自己编写打印软件，例如用VB编写打印软件。
其实用Z EBRA打印机驱动程序编程的方法是一样的，你可以通过一些语句和控件来设置要打印汉字的字体以及大小以及打印的位置。
你只要在计算机中添加ZEBR A打印机并安装驱动程序并将它设置为默认打印机，就可以来编程控制ZEBR A打印机进行打印了。
而且你将Z EBRA打印机设置为默认打印机后，你会在WORD或写字板的字体表中看到一些条码字休，你可以利用这些条码字体来打印条码。
Zebra GK420T设置指南
Zebra GK420T设置指南首先在计算机上（最好是XP系统）安装斑马设置软件：Zebra-Setup-Utilities-114838然后安装GK420T的驱动在计算机上下面就可以开始设置了！！1、讲计算机IP地址设置在192.168.254.200 子网掩码：255.255.255.02、用一根普通网线连接打印机和计算机3、打开打印机电源4、等待3分钟左右5、打印机会自动分配初始IP地址：IP: 192.168.254.254默认网关：255.255.255.06、打开浏览器，键入：192.168.254.2547、出现如下界面：8、第一步需要打印机初始化：点击View and Modify Printer Settings出现密码框，输入密码：1234有时候会出现这个图框，点击就可以了然后进入设置界面点击Restore Default Configuration初始化所有参数然后打印机会重启，关闭IE浏览器，然后等待3分钟左右，重新用192.168.254.254进入主界面9、如果是外置网络服务器，得采用下面的方法进行IP地址重设：点击Print Server输入用户名：admin 密码：1234点击TCP/IP Configuration按照上述图片设置，然后按下Submit Changes 保存设置然后回到设置画面按下红色边框中的按键，保存设置然后重启打印机，打印机将采用新设置的IP地址，这里采用了192.168.2.130 如果要继续进行设置，必须在重新开启打印机电源前对讲计算机的IP地址和打印机的地址设置在同一个区段内10、如果是内置以太网卡，按照以下方式修改：按下Network Configuration按下TCP/IP Settings设置IP地址后，按按下Submit Changes然后按照第9条中所说的，保存设置重启打印机11、打印机设置完成后，必须安装中文字体，这样才能进行中文打印找到之前安装的GK420T打印机，点击右键找到属性点击端口，设置端口IP地址设置成打印机的IP地址然后点击打印机首选项点击tools按钮点击Send File然后点击文件选择框的按钮！然后按下SEND按钮文件开始发送，这时打印机的指示灯会闪烁，此时千万不要关闭打印机电源，否则容易损坏打印机内存打印机闪烁结束后说明文件传送完成然后以同样的方法，将GB.ZSE传送至打印机第二个传送完成后，然后将CI28文件传送至打印机，此时打印机打印条码：“打印机内部中文字库”“汉字打印测试”表示中文字库安装完成，但是此时GB.ZSE文件只是保留在了打印机的RAM 上，一旦打印机电源关闭这个文件丢失，会影响打印机中文打印，必须在上述工作结束后，进行下一步工作，保存GB.ZSE文件12、保存GB.ZSE文件点击Directory Listing然后再GB.DAT文件后面按COPY按钮讲GB拷贝到E盘（上述文件已经拷贝好了），密码还是1234，然后按下Copy 后完成拷贝13、至此打印机设置完成如果对已经进行设置过的打印机进行设置，务必使用Restore Default Configuration对打印机进行初始化，并且必须进行Save Current Configration14、其他打印机设置，请参考使用手册15、在D2XX生产线工控机D盘MES\DATA目录下有打印设置文件：PrintNet_Assmy.ini和PrintNet_Assmy_E.ini文件中^MD12 和~SD12 是设置打印深度的，连个数字必须完全一样，设置范围：00-30，数字越大，颜色越深！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用指令调用中文字体时正确完整的流程应该包含以下三指令：^SE用于选择所需的ZPL 或ZPL II 编码表。
^CW所有内置字体都是通过使用单字符的标识符进行引用。
^CI使用^CI 命令可以调用您要用来进行打印的国际字符集，可以在标签上组合打印不同的字符集，开机后默认的字符集代码为0。
说明：
1，对于工业打印机有时候可以不使用SE指令指定，估计是默认的编码表可以打印中文
2，必须对内置的字体进行单字符的标识符来引用
3，CI指令上常用的值为14、26、28，对于14来说只能打印每行文字全是中文，26可以打印每行文字既有中文也有英文，28是UTF-8字符，要是一个标签既有中文，英文，俄文之类的可以通过CI指令指定。
