20世纪 80 年代发展起来的以钻井资料为主的 三维地质建模技术， 已成为目前油田开发阶段油藏 研 究 的 重 要 手 段 之 一 。 Schlumberger 公 司 的 Petrel 软件是勘探开发一体化的工具， 其突出特点是快捷 地建立地质模型。
在下二门油田 H2Ⅳ油组开展精细油 藏 描 述 的 过程中， 该区地质构造的复杂性使得仅依靠传统研 究手段很难准确把握其油藏潜力。 采用油藏建模技 术， 应用 Petrel 建模软件开展系统的建模工作， 建 立构造模型、 岩相模型和属性模型， 精细刻画了油 藏地质特征， 为油藏开发和综合调整提供了依据， 指明了方向。 １ 下二门油田区域地质概况
petrel以三维地质模型 为中心的一体化油藏工作平台介绍
PETREL以三维地质模型为中心的一体化油藏工作平台斯伦贝谢科技服务(北京)有限公司PETREL 综合油藏描述平台实现以地质模型为中心的地震综合解释到油藏数值模拟的工作流程面对当今日益复杂的油气藏的勘探开发技术挑战，Petrel 为您提供了一个以地质模型为中心的综合油藏描述研究的完整工作流程，创造了一个允许地质、地震、测井、油藏、钻井、储量评价和数据管理多专业共享知识和成果的开放环境。
Petrel 也成为国际油公司解决油气藏勘探开发技术难题的首选。
勘探和开发团队的统一工作流程 —— 在相同的地质模型里实现地球物理、地质和油藏工程的无缝整合。
在一个相同的环境和系统里，综合整个团队的专家意见，高效地得到精确的工作成果。
通过以地质模型为中心的工作流程，Petrel 消除了传统系统从一个技术领域到另一个技术技术领域存在的鸿沟。
风险和不确定性分析 —— 通过Petrel 可以容易的进行多个工作场景的试验。
Petrel 从地震到数值模拟工作流程的一个重要部分，就是通过工作流程的编辑来获取参数和数据之间的相关关系。
当新的数据到来的时候，你能够快速的更新模型，通过流程运行管理得到数值模拟历史拟合的细节，或在油田开发方案中存在的风险和不确定性。
能够进行知识和最佳方案的管理 —— 通过流程编辑器，专家能够得到在一个地区的最佳方案，从而帮助其他人快速得到首选的工作流程。
简便的操作和直观的流程意味着减少团队新成员开展工作的曲折。
地球物理师地质工程师油藏工程师钻井工程师采油工程师储量评估目标勘探 油藏评价 油藏开发 油气生产PETREL 主要功能地球物理解释分析¾ 基于Iinux 集群并行技术的地震解释服务器功能 ¾ 三维地震数据体标准化方块格式（ZGY ）存储功能 ¾ 大三维数据体快速磁盘浏览功能¾ 大层位数据的管理以及多分辨率层位显示功能 ¾ 地震混合体制作显示功能 ¾ 二维/三维混合任意线操作功能 ¾ 多达86种地震属性提取分析功能 ¾ 合成地震记录制作功能¾地震反演 地质建模¾ 多点地质统计算法 ¾ 高斯随机函数算法 ¾ 序贯高斯模拟 ¾ 序贯指示模拟 ¾ 改进的克里金算法 ¾ 截断高斯模拟算法 ¾ 神经网络综合预测 ¾ 目标模拟 ¾ 分级目标模拟技术 ¾ 裂缝建模¾断层建模的质量控制油藏工程¾ 双孔介质的处理 ¾ 粗化技术的提高 ¾ 井的生产数据管理 ¾ 多段井设计和管理 ¾ 模拟生产曲线的输出 ¾ 优化模拟结果的加载 ¾ 开发方案制定 ¾ 水体的处理 ¾ 岩石压缩系数 ¾生产历史拟合分析实时传输2D/3D复合任意线显示裂缝建模地震与数模成果展示¾ 标准WITSML 格式实时钻井、测井数据传输¾ 通过InterACT 和第三方WITSML 服务器进行井场数据的实时传输 ¾与相关的EDM 相连，传输第三方的井轨迹和测井曲线数据管理¾ 多用户项目数据共享 ¾相关项目数据查询¾ ProSource 成果管理器协同工作环境¾ 肢体移动的跟踪 ¾ 指针鼠标¾三维目标识别和操作配套插件¾ InteractivePetrophysics 测井综合解释插件 ¾ DrillingVisualization 钻井可视化插件¾ ProSource 成果管理插件Ocean 应用软件编程接口Petrel 为勘探开发软件提供了一个开放的.Net 开发平台—Ocean, 用户可以将自己的软件通过Ocean 加入到Petrel 中，强化Petrel 的完善工作流程。
PETREL软件在油藏三维可视化地质建模中的应用
［摘 要］ Petrel 地质建模软件的核心 部 分 是 建 立 储 层 沉 积 体 系 结 构。它 充 分 利 用 了 钻 井、地 震、测 井 以 及 地 层 对 比 等 信 息 ，在 岩 性 描 述 曲 线 和 孔 、渗 曲 线 的 基 础 上 ，选 用 不 同 的 建 模 方 法 ，通 过 对 各 个 随 机 模 型 进 行 对 比 评 价 分 析，最终建立接近油藏实际地质特征的全三维精细地质模型。针对鄂尔 多 斯 A83 井 块 长 7 储 层，利 用 Petrel 软 件 在 各 类 钻 井 、岩 性 以 及 测 井 曲 线 的 基 础 上 ，采 用 随 机 建 模 的 方 法 建 立 符 合 实 际 的 构 造 模 型 、相 模 型 以 及 属 性 模 型 ，为 进 行储层油藏数值模拟提供基础。
参考文献
［1］段天向，刘晓梅，张亚军，肖 述 琴． Petrel 建 模 中 的9 （ 2 ） ： 101 － 107 ．
［2］李映雁，何星． Petrel 软件在富县地区地质建模中的 应 用［J］． 内
（ b） 渗透率模型
江科技． 2011（ 5） ： 150 － 151． ［3］石晓燕． Petrel 软件 在 精 细 地 质 建 模 中 的 应 用［J］． 新 疆 石 油 地
质． 2007 ，28 （ 6 ） ： 773 － 774 ．
［4］王家华，刘倩． 储层建 模 中 对 变 差 函 数 分 析 的 几 点 认 识［J］． 石
油化工应用． 2011 ，30 （ 10 ） ： 5 － 7 ．
［5］周游，程时清，张敏． 储层建模中变差函数参数的设置［J］． 西 安
石油大学学报． 2005 ，11 （ 5 ） ： 25 － 27 ．
132
PETREL软件在油藏数值模拟研究中的应用_向传刚
PET REL软件在油藏数值模拟研究中的应用向传刚(大庆油田有限责任公司第七采油厂,黑龙江大庆 163517) 摘 要:在油藏数值模拟研究中,油藏数据流处理和生产历史拟合花费了数值模拟人员大量的时间。
考虑到Petr el软件在人机交互计算及三维可视化方面的技术优势,以大庆PN油田七断块油藏为例,介绍了其优势功能在油藏数值模拟研究中的充分应用,实现了地质建模与数值模拟的软件一体化,方便了数据流处理,提高了历史拟合效率和精度,为该类断块油藏剩余油挖潜提供了更加直观、准确的依据和目标。
关键词:PET REL;数值模拟;人机交互;三维可视化 目前,Petr el软件已经成为我国各大油田最常用的建模软件,其在相控建模算法、人机交互、函数计算和三维可视化方面具有其他建模软件不可比拟的优势〔1〕。
然而其诸多优势功能的充分应用还没有得到足够的重视,尤其是在油藏数值模拟研究中,更有待加强应用,这对提高油藏数值模拟数据处理的效率及数模人员的多学科协同工作水平具有一定的现实意义。
考虑到Petrel软件与ECLIPSE等主流数值模拟软件的兼容性,将Petrel软件的技术优势充分体现在油藏数值模拟研究中,可实现油藏地质建模与数值模拟真正意义上的一体化。
论文拟以大庆PN油田七断块油藏为例,充分应用Petrel建模软件的人机交互计算及三维可视化功能,提高油藏区块数值模拟效率和精度,并最终实现剩余油定量三维可视化描述,对油藏的综合调整及措施决策具有指导意义。
1 PET REL在数值模拟研究中的可应用功能介绍众所周知,采用目前较为先进的Petr el软件,可以建立接近油藏实际地质特征的全三维精细地质模型〔2～3〕。
当考虑到计算工作量,地质模型需经过一些“粗化”转化为油藏数值模拟所需的初始油藏模型,即用一系列等效粗网格去“替代”原地质模型的细网格,并使其能反映原模型的主要地质特征和流动响应特征。
Petr el软件的网格粗化功能直接实现了三维精细地质模型向粗化模型的转化。
Petrel软件在滩海油田开发中的应用
在petrel软件应用过程中，运用 储层三维模拟方法预测储层，充分 利用测井垂向高分辨率，并引入沉 积相控的概念，即储层分布与沉积 相的匹配关系；同时利用储层反演 的结果作为三维模拟的协约束条件 加以控制，充分体现地震属性体 “海量”数据的优势。
河道砂体 71a 71c 73 74 55
储层属性体作为协约束条件
Petrel 模拟储量 mmbbls
26.4 60.4
80.6 145.8
78.9 170.9
提
一、前言
二、Petrel软件的应用
纲
1、地震解释模块的应用
2、少井条件下的储层预测 3、储层非均质性研究
三、结论
kmax Jk 87.4 k min
K max Tk 3.14 K
K Kp 0.32 K max
地震数据加载：
操作简单，加载方便，与常规 的软件相比，地震加载不需要 建立工区边界，能够自动识别 常用的Landmark、Geoframe 等软件输出的地震数具体格式。
地震解释模块的应用
合成地震记录标定步骤：
声波曲线校正 测井资料 建立时深关系 地震资料 提取井旁道地震
声波 阻抗
计算反 射系数
不符合
前该软件已在胜利油田得到了广泛的推广和应用，地质建模已经成为油田开发 的基础性工作。胜利油田滩海地区，由于特殊的地理条件，完钻井少，资料获 取采集难度大，给油田开发尤其是滩海新区开发带来了极大的挑战。petrel软
件可以利用地球物理、地质、油藏信息综合揭示地下油藏的实际情况，大大降
低了滩海油田开发的风险。
谢 谢
敬请批评指正！！
完钻井少、井距大
储层反演预测 储层模拟预测
滩海油田老区完钻井多、资料丰富，可以利用确定性的 资料对储层进行精细描述，详细刻画储层特征。 新区完钻井少、资料不完善，储层描述不确定性大。
PETREL_百度百科

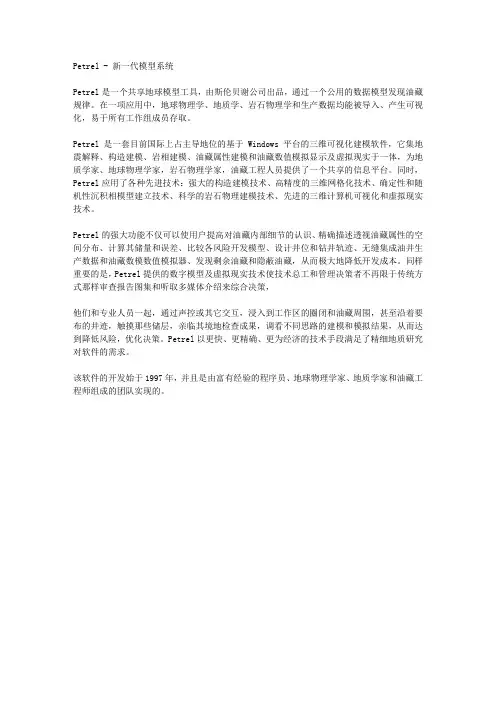

Petrel - 新一代模型系统
Petrel是一个共享地球模型工具，由斯伦贝谢公司出品，通过一个公用的数据模型发现油藏规律。
在一项应用中，地球物理学、地质学、岩石物理学和生产数据均能被导入、产生可视化，易于所有工作组成员存取。
Petrel是一套目前国际上占主导地位的基于 Windows 平台的三维可视化建模软件，它集地震解释、构造建模、岩相建模、油藏属性建模和油藏数值模拟显示及虚拟现实于一体，为地质学家、地球物理学家，岩石物理学家，油藏工程人员提供了一个共享的信息平台。
同时，Petrel应用了各种先进技术：强大的构造建模技术、高精度的三维网格化技术、确定性和随机性沉积相模型建立技术、科学的岩石物理建模技术、先进的三维计算机可视化和虚拟现实技术。
Petrel的强大功能不仅可以使用户提高对油藏内部细节的认识、精确描述透视油藏属性的空间分布、计算其储量和误差、比较各风险开发模型、设计井位和钻井轨迹、无缝集成油井生产数据和油藏数模数值模拟器、发现剩余油藏和隐蔽油藏，从而极大地降低开发成本。
同样重要的是，Petrel提供的数字模型及虚拟现实技术使技术总工和管理决策者不再限于传统方式那样审查报告图集和听取多媒体介绍来综合决策，
他们和专业人员一起，通过声控或其它交互，浸入到工作区的圈闭和油藏周围，甚至沿着要布的井迹，触摸那些储层，亲临其境地检查成果，调看不同思路的建模和模拟结果，从而达到降低风险，优化决策。
Petrel以更快、更精确、更为经济的技术手段满足了精细地质研究对软件的需求。
该软件的开发始于1997年，并且是由富有经验的程序员、地球物理学家、地质学家和油藏工程师组成的团队实现的。
PETREL
工区内的确定性和随机性属性建模。随机建模可以采用岩相模型、地
震属性模型等作为属性模拟的约束条件。同时 Petrel 特有的科学算法
和强大的数据分析功能为合并已有的模型或计算新的模型提供了灵活
的约束条件。
主要功能
利用井资料建立油藏属性模型
相控的孔隙度模型
使用 3D 相模型或 3D 地震属性约束属性建模
6
已知数据 相的整体比例 相的几何形态
Petrel Seismic to Simulation Workflow
Petrel 油藏物性建模— Petrophysical Modeling
这是一个将三维网格中的每个单元赋予属性值的过程，利用测井
数据、钻井数据和各属性层面趋势图，采用序贯高斯模拟的算法进行
Beta 和 Normal 分布控制
局部变量和协同协克里金使第二变量应用更灵活
测井数据的粗化（相控）
确定型岩石物理物性模型算法
随机型物性模型算法
井数据和生成的模型数据直方图
模型的几何物性 几何数值和物性数值的过滤
协同协克里金相控模拟
交互编辑物性数值
平均值和净值图的生成
沿井轨迹合成测井曲线
物性粗化
输出三维物性模型（可滤值）
3、断层多边形自动生成 依据解释结果自动建立断层多边形 平面上对断层关系进行质量控制 依据单层解释快速建立构造模型 空间快速检查断裂系统 快速制作构造图 为建立高精度构造模型作准备
4、局部构造模型更新 根据新数据实时更新模型 使用多边形等作为限制条件 提高构造模型更新的灵活性与效率
大量的“智能”蚂蚁
Petrel Seismic to Simulation Workflow
