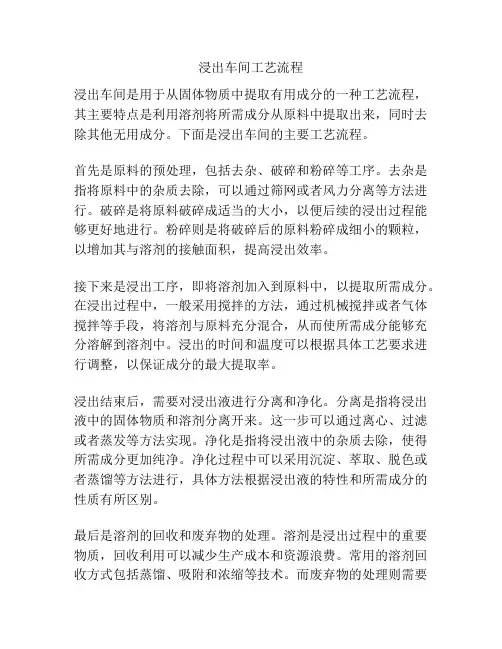

浸出车间工艺流程

浸出车间工艺流程如图所示。

工艺说明：从预处理车间来的膨化料首先由刮板输送机进入密封绞龙，以防溶剂气体外逸，物料进入环形拖链浸出器后，经过溶剂喷淋、浸泡浸出和沥干后，再由新鲜溶剂喷淋、洗涤，最后浸出粕经最终沥干后落入湿粕刮板输送机送至DTDC 蒸脱机，浓混合油先经旋液分离器除杂后进入二级旋液分离器除杂再进入一蒸。

来自浸出器的湿粕经湿粕刮板、封闭阀、送到DTDC 脱机，此蒸脱机根据SCHAMERHER 原理，经大量直接蒸汽和间接蒸汽和冷风作用下经过预脱溶、混合脱溶、脱溶、冷却四个阶段，脱去溶剂，并使粕的水份和温度达到贮存的要求，粕的尿素酶达到很好的饲用要求。 浸出车间工艺流程图

净化后的混合油经流量控制后，进入一蒸，用DTDC蒸脱机的二次蒸汽和负压冷凝器的喷射泵余汽作为一蒸的加热介质。蒸发的溶剂经分离器进入真空冷凝器。采用全负压蒸发，可降低混合油沸点，提高热量利用率。一蒸浓缩后的混合油浓度可达到80%，混合油由一蒸自流到第二蒸发器。壳程用间接蒸汽加热。二蒸的蒸汽耗量非常低。使混合油浓度达到95%左右。出口混合油再由泵打入汽提塔，混合油由汽提塔顶部落到汽提塔内，逐渐下降，同时底部喷入直接蒸汽，脱去油中残留溶剂，顶部出口混合汽连接到真空冷凝器，此冷凝器与喷射泵相连，以保持汽提塔在一定负压下操作，汽提塔底部安装有液位显示器，确保液封和油流量稳定。

所有溶剂混合气体在冷凝器中冷凝后，进入分水箱，上层的溶剂溢流到溶剂罐进行循环利用，分出的水流到蒸煮罐，蒸煮罐通入直接蒸汽将水中残留的溶剂蒸煮回收，然后废水排入水封池。

所有浸出车间的自由气体，都进入尾气冷凝器，再进入吸收塔，液体石蜡从吸收塔上部喷入，吸收了尾气中所带的溶剂的石蜡油，称之为富油，流入塔底，经吸收后的尾气从吸收塔顶部风机经阻火器排入大气层。

富油由泵打入热交换器，与未吸收溶剂的石蜡油贫油进行热交换，再进入富油加热器加热到一定温度后进入解析塔顶部，与底部通入直接蒸汽逆流接触，脱除所吸收的溶剂。从解析塔蒸脱出来的溶剂混合气体进入真空冷凝器冷凝回收。
