红外对射系统方案
周界报警红外对射施工方案
周界报警红外对射施工方案1. 引言周界报警系统是一种常见的安防系统，用于监测特定区域的边界，检测入侵行为并发出警报。
红外对射技术是周界报警系统的一种常用技术，它通过红外传感器和发射器相互对射，当有物体挡住红外线时，系统会触发报警。
本文将介绍一种常用的周界报警红外对射施工方案，包括选材、安装、布线、调试等。
2. 施工材料准备在进行周界报警红外对射施工前，需要准备以下材料： - 红外传感器和发射器组件 - 合适的支架和安装固定装置 - 电缆和连接器 - 报警控制设备3. 施工步骤3.1 选定安装位置首先，需要选定红外对射传感器和发射器的安装位置。
安装位置应根据实际需要进行合理规划，通常选择在需要保护的周界边界上，确保能够有效地监测到入侵行为。
3.2 安装传感器和发射器选定安装位置后，将红外传感器和发射器分别固定在支架上，并将其安装在预定位置上。
使用固定装置将传感器和发射器牢固地固定在位置上，以确保其稳定性和准确性。
3.3 进行布线将传感器和发射器与报警控制设备之间进行布线连接。
使用合适的电缆和连接器，将传感器和发射器与报警控制设备的输入端口连接起来。
确保连接稳固可靠，以保证系统的正常工作。
3.4 调试系统完成布线后，需要对系统进行调试。
通过设置合适的参数和灵敏度，确保系统能够准确地检测入侵物体，避免误报和漏报的情况发生。
同时，对系统进行全面的测试，确保各部分正常工作。
3.5 完善报警控制设备在调试完成后，对报警控制设备进行完善。
设置相应的报警方式和报警联系人信息，确保系统能够在报警时及时进行警报，并保证报警信息能够及时传递给相关人员。
4. 注意事项在周界报警红外对射施工过程中，需要注意以下事项： - 选择合适的传感器和发射器组件，确保其质量和性能符合要求。
- 准确选择安装位置，确保能够最大限度地监测到入侵行为。
- 布线时注意电缆的质量和防水性能，以保证系统的稳定性和可靠性。
- 仔细调试系统参数和灵敏度，并进行全面的测试，确保系统能够准确地工作。
红外对射方案
红外对射方案一、概述当前，随着经济的发展，一个个新的校园建设，人们对校园的设备安全防范越来越重视，采取了许多措施来保护校园的安全。
以往的做法是安装防盗网，但也存在有碍美观，犯罪分子易发现躲蔽，不能有效地防止坏人的入侵等缺点。
现在，全国各地区的校园都在迅速地开展建设现代化的智能防盗活动，对其中的安全防范系统、监控系统等提出了更高的要求。
因为校园在郊区，校园的四周白天或夜间活动人员少时，犯罪分子很容易有从围墙进入校区作案，为了使不因该发生的意外损失降到最低，必须要有一套专门的安全设备与操作人员，来维护和管理校园的财产和人员安全不受任何侵害。
二、设计指导思想本设计方案力求使本系统达到技术先进、经济实用、安全可靠、质量优良的要求，设计中遵循以下原则：1）先进性在投资费用许可的情况下充分利用现代最新技术、最可靠的科技成果，以便该系统在尽可能长的时间内与社会发展相适应。
并使系统具有强大的发展潜力。
2）可靠性必须考虑采用被证明为成熟的技术与产品，在设备的选型和系统的设计中尽量提高系统的可靠性。
3）实用性和便利性在满足系统的功能要求和实际使用需要的基础上，采用实用的技术和设备，确保设备使用方便、安全，并且经久耐用。
4）可扩充性与经济性为满足今后的发展需要，系统在使用的产品系统、容量及处理能力等方面必须具备兼容性强、可扩充与换代的特点，确保整个系统可以不断得到改进和提高。
5) 规范性与结构化三、系统目标校园的防护主要为周界防盗报警。
设置周界防范报警系统的目的是：建立安全可靠的环境，加强出入口的管理，防范校园外闲杂人员进入，同时防范非法翻阅围墙。
周界防越报警系统就是要校园周界的管理，防止非法人员通过翻越围墙进入校园，辅助保安对于校园的安防管理，降低校园保安的工作难度。
四、系统功能报警主机，将所有的周界主动红外探测器接在一部主机上，报警信号传送到总的系统平台，这样工程非常简单。
周界防越报警系统是利用主动红外移动探测器将小区的周界控制起来，并连接到管理中心的计算机，当外来入侵翻越围墙、栅栏时，探测器会立即将报警信号发送到管理中心，同时启动联动装置和设备，对入侵者进行阻吓，可以进行联动的摄像和录像。
红外对射系统方案
红外对射系统方案红外对射系统是一种利用红外传感器来检测物体的存在或移动的安全系统。
它由红外发射器和红外接收器两部分组成，发射器发射红外光束，接收器接收到光束后触发报警或其他操作。
红外对射系统广泛应用于室内和室外，可以用于防盗报警、入侵检测、门禁系统等领域。
1.设计要求根据实际需求，明确红外对射系统的设计要求。
例如，需要监测的区域大小、监测的距离、防水要求、系统灵敏度等。
2.选择红外传感器根据设计要求选择合适的红外传感器。
传感器应具有适当的工作距离和角度，以确保能够准确监测到物体的存在或移动。
3.系统布置根据实际需求确定红外对射系统的布置方式。
可以选择将发射器和接收器安装在同一位置，或者将它们安装在要监测的区域的两侧。
4.红外光束校准在安装好发射器和接收器后，进行红外光束的校准。
确保发射器发射的光束能够准确地命中接收器。
5.报警触发设置设置报警触发条件。
根据实际需求，可以设置在物体进入或离开监测区域时触发报警，或者在物体停留时间超过规定时间时触发报警。
6.报警信号处理设计报警信号的处理方法。
可以选择将报警信号连接到报警器、监控系统或其他设备上，以便及时采取相应的措施。
7.系统调试和测试在完成系统搭建后，进行系统的调试和测试。
确保红外对射系统的工作稳定，并能准确地监测到物体的存在或移动，并触发相应的报警信号。
8.安全性考虑考虑安全性问题，例如防水、防尘、防干扰等方面，加以相应的措施以确保系统的可靠性。
总之，红外对射系统方案需要根据实际需求进行综合考虑。
根据不同的应用场景，可以调整系统的布置方式、灵敏度等参数，以确保系统能够准确地检测到物体的存在或移动，并及时触发相应的报警信号。
同时，也需要考虑系统的可靠性和安全性，以提高系统的使用价值。
红外对射施工方案

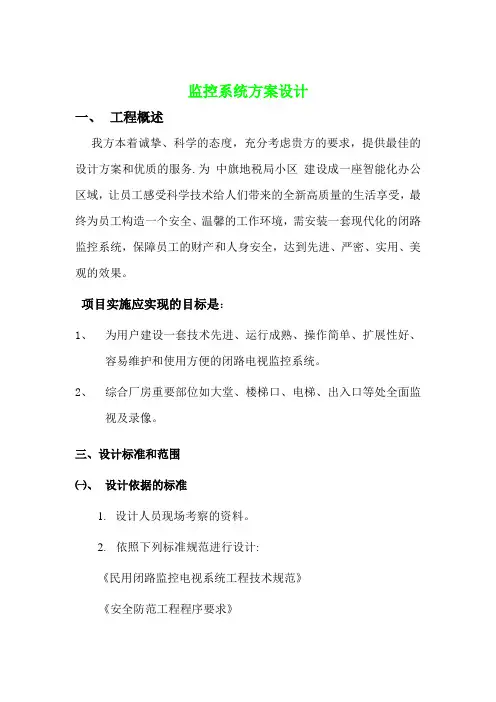

监控系统方案设计一、工程概述我方本着诚挚、科学的态度，充分考虑贵方的要求，提供最佳的设计方案和优质的服务.为中旗地税局小区建设成一座智能化办公区域，让员工感受科学技术给人们带来的全新高质量的生活享受，最终为员工构造一个安全、温馨的工作环境，需安装一套现代化的闭路监控系统，保障员工的财产和人身安全，达到先进、严密、实用、美观的效果。
项目实施应实现的目标是：1、为用户建设一套技术先进、运行成熟、操作简单、扩展性好、容易维护和使用方便的闭路电视监控系统。
2、综合厂房重要部位如大堂、楼梯口、电梯、出入口等处全面监视及录像。
三、设计标准和范围㈠、设计依据的标准1.设计人员现场考察的资料。
2.依照下列标准规范进行设计:《民用闭路监控电视系统工程技术规范》《安全防范工程程序要求》《安全防范系统通用图形符号》《民用建筑电气设计规范》㈡、设计范围天川车业销售服务中心综合办公区闭路电视监控系统整体规划和系统结构设计。
设计原则设计应遵循以下原则:1.一次性完成综合厂房电视监控系统的总体规划与设计、系统设计应在技术上达到先进性和成熟性的统一；性能上应具有很高的安全、可靠性;使用上应具有可维护性和可扩展性;并具有很高的性能价格比。
2.闭路电视监控系统应将电视监视、现场图像记录等各种功能统一到一个中心控制台的管理之下。
3.设备选型方面应同时遵循：①设备的先进性整个系统的先进性，掌握这一行业的最新技术以及边缘科学在次领域的应用,同时必须了解和预见到今后几年社会发展对保安监控方面提出的要求。
因此不仅要求设计严密,布局合理，能与新技术新产品接轨，而且所选择的设备应于此相适应,待系统实施后十年内,亦能保持其设备功能完善、齐全，不至于落后.②系统的可靠性和一致性设备的可靠性,取决于设备的质量水平。
整个系统的设备采用制造商生产的标准设备。
③系统的弹性和扩容性整个系统应具有扩展功能.随着技术的不断进步，经济形势的进一步好转和使用管理的要求，原来建立的系统，从容量和功能上经过若干年后，往往都不能满足发展的需要，扩展系统规模几乎是必须的。

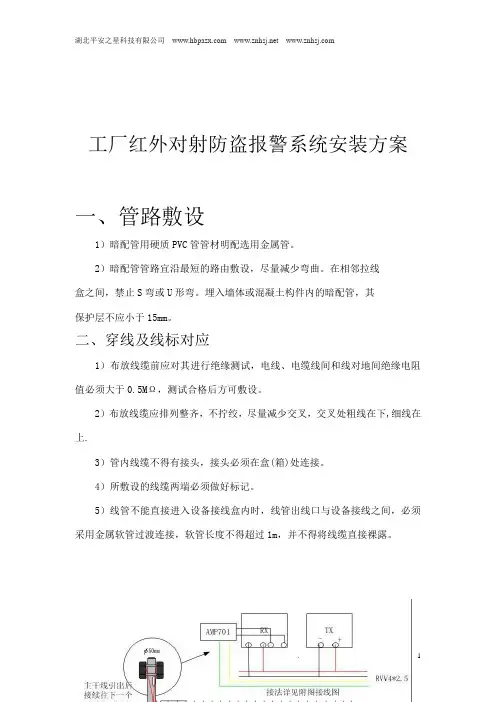

工厂红外对射防盗报警系统安装方案
工厂红外对射防盗报警系统安装方案一、管路敷设1）暗配管用硬质PVC管管材明配选用金属管。
2）暗配管管路宜沿最短的路由敷设，尽量减少弯曲。
在相邻拉线盒之间，禁止S弯或U形弯。
埋入墙体或混凝土构件内的暗配管，其保护层不应小于15mm。
二、穿线及线标对应1）布放线缆前应对其进行绝缘测试，电线、电缆线间和线对地间绝缘电阻值必须大于0.5MΩ，测试合格后方可敷设。
2）布放线缆应排列整齐，不拧绞，尽量减少交叉，交叉处粗线在下,细线在上.3）管内线缆不得有接头，接头必须在盒(箱)处连接。
4）所敷设的线缆两端必须做好标记。
5）线管不能直接进入设备接线盒内时，线管出线口与设备接线之间，必须采用金属软管过渡连接，软管长度不得超过1m，并不得将线缆直接裸露。
湖北平安之星科技有限公司 3三、红外对射探头安装及初调1）将不锈钢支架固定于墙上，将预留在盒内的导线从管内穿出用剥线钳剥去绝缘外皮，露出线芯10mm～15mm(注意不要碰掉线号套管)，将盒内的线缆引出，压接在探测器的接线端子上，将余线缆盘回盒内，将探测器底座用螺钉固定在盒上。
固定要牢固可靠。
2）主动红外探测器在安装时，收、发装置应相互正对，且中间不得有遮挡物。
3）一台防停电电源可带10对红外对射接口，若传输距离超过200m应分段加装电源；红外对射探头需单独供电。
其他有关要求见产品说明书。
4）系统中每个边界接口应有惟一的编码与之对应，按照产品说明书进行编码；在系统正常使用前必须对接人系统中的边界接口进行注册。
主动红外对射（周界防范系统）的安装调试指南一、红外对射的安装方法（一）支柱式安装（详见图纸）比较流行的支柱有圆形和方形两种，早期比较流行的是圆形截面支柱，现在的情况正好反过来了，方形支柱在工程界越来越流行。
主要是探测器安装在方形支柱上没有转动、不易移动。
除此以外，有广泛的不锈钢、合金、铝合金型材可供选择也是它的优势之一。
在工种上的另外一种做法是选用角钢作为支柱，如果不能保证走线有效地穿管暗敷，让线路裸露在空中，这种方法是不能取的。
红外对射系统方案
红外对射防盗报警系统方案一. 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下：专为周界系统量身定做的双485总线方式。
利用双485总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。
每条485总线长度可达1.2KM，全中文的显示和操作界面。
所有操作都在全中文的环境下实现，非常方便。
即使第一次使用的用户也能灵活使用。
减少总线负载。
每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。
键盘远程控制操作：键盘的最长安装距离为1.2KM。
一台主机最多可连接4个中文键盘，并实现多路分控。
电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。
电子地图能清晰地反应报警区域位置等信息。
管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。
强大的前端联动功能：通过单防区输入/输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。
二．系统设计1．系统原理每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。
当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。
2．安装方式根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每4米安装一个86型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信号线和电源线接入。
红外对射系统设计方案
红外对射防盗报警系统方案一. 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下：专为周界系统量身定做的双485总线方式。
利用双485总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。
每条485总线长度可达 1.2KM，全中文的显示和操作界面。
所有操作都在全中文的环境下实现，非常方便。
即使第一次使用的用户也能灵活使用。
减少总线负载。
每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。
键盘远程控制操作：键盘的最长安装距离为 1.2KM。
一台主机最多可连接4个中文键盘，并实现多路分控。
电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。
电子地图能清晰地反应报警区域位置等信息。
管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。
强大的前端联动功能：通过单防区输入/输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。
二．系统设计1．系统原理每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。
当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。
2．安装方式根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每4米安装一个86型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信号线和电源线接入。
红外对射报警系统方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：红外对射报警系统方案# 红外对射报警系统方案## 1. 引言红外对射报警系统是一种常用的安全防护设备，广泛应用于家庭、办公室和商业场所等地方。
它通过设置红外线发射器和接收器，可以实现对特定区域的监测和报警功能。
本文将介绍一种基于红外对射原理的报警系统方案。
## 2. 系统组成红外对射报警系统主要由以下几个组件组成：- 红外线发射器：负责发射红外线信号。
- 红外线接收器：负责接收红外线信号。
- 控制器：负责对红外线信号进行处理和判断是否触发报警。
- 报警器：当系统判断有异常情况时，会触发报警器发出警报。
## 3. 工作原理### 3.1 红外对射原理红外对射原理是基于红外线发射器和接收器之间的阻断和检测。
当红外线发射器发射的红外线被遮挡时，接收器接收不到信号，通过检测信号的中断就可以判断是否有人或物体经过。
### 3.2 系统工作流程1. 系统启动时，红外线发射器开始发射红外线信号。
2. 红外线接收器接收到红外线信号，并将信号传输给控制器。
3. 控制器对接收到的信号进行处理，并判断是否触发报警条件。
4. 如果触发报警条件，控制器将触发报警器发出警报信号。
5. 控制器可以同时将报警信息通过电子邮件、短信等方式发送给用户。
## 4. 系统特点- 灵敏度高：红外线对射原理可以快速感知到遮挡和中断，具有很高的灵敏度。
- 可靠性高：系统采用了有源红外线对射原理，能够工作在复杂的环境条件下，不易受到其他光源的干扰。
- 扩展性强：系统支持多个红外线发射器和接收器之间的组合和灵活布局，可以实现对多个区域的监测。
- 报警方式多样：系统支持多种报警方式，可以通过声音、光线和电子信息发送等多种方式提供报警提示。
## 5. 应用场景红外对射报警系统广泛应用于以下场景：- 家庭安防：可以用于家庭的入侵检测和防盗报警。
- 商业场所：可以用于商店、银行、宾馆等场所的安全监控和报警。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外对射防盗报警系统方案一. 方案概述防盗报警系统方案的提出主要针对赤壁生产基地围墙入侵带给工厂的经济损失及财产安全，同时也为了提高公司保安部门的整体协作能力和发生入侵现象的综合调度反应能力，整个方案采用多门卫点监控及模拟电子地图显示报警区域，对产品的选择我们结合一期防盗报警系统中安装和布线方式中存在的缺陷及防盗设备产品的不稳定性，此次防盗报警系统方案中的产品经过市场调查和对比，采用总线制红外对射系统设备，其特点如下：➢专为周界系统量身定做的双485总线方式。
利用双485总线进行布线，每一个功能模块都可以直接并联于总线之上，亦通过总线收发资料，安装简单。
每条485总线长度可达1.2KM，➢全中文的显示和操作界面。
所有操作都在全中文的环境下实现，非常方便。
即使第一次使用的用户也能灵活使用。
➢减少总线负载。
每一个防区模块都通过独立的电源供电，大大减少了总线的压力，使得整个系统更稳定可靠。
➢键盘远程控制操作：键盘的最长安装距离为1.2KM。
一台主机最多可连接4个中文键盘，并实现多路分控。
➢电子地图显示：管理中心报警软件实时、集中监控所有住户的布、撤防状态。
电子地图能清晰地反应报警区域位置等信息。
管理中心报警软件可自动、实时记录报警信息，无限量存储；并可查询、打印报警信息。
➢强大的前端联动功能：通过单防区输入/输出模块可以方便的联动前端设备（警号警灯，并可通过中文键盘统一控制），并支持定时启动和关闭。
二．系统设计1．系统原理每个周界点装置一个报警地址模块，采用利用总线进行区域联防，节省了系统的投资成本。
当有警情发生时，报警信号便通过报警模块将报警信息传输至报警主机，除了在LCD显示屏上显示具体地点以外，通过接警中心软件更可准确显示警情发生的地址、告警类型等，并且通过声光提示职守人员迅速确认警情，及时赶赴现场，以确保工厂财产的安全。
2．安装方式根据工厂围墙特点，选择支架安装，第一期围墙部分线管采用明装方式，部分重要检测段采用开槽埋管方式，第二期围墙部分线管预埋采用暗装方式，每4米安装一个86型底盒（见附图一），围墙阴角顶部分用于安装红外对射接受器和发射器（见附图一），线管预埋（见附图一），采用6芯φ1平方线缆用于信号线和电源线接入。
3．系统拓扑图三．系统投资预算1．设备清单（单位：元）品牌：艾礼富原装正品产品名称型号数量单价金额备注中文报警主机AD2000 1 1450 1450 可存500条报警纪录全中文操作键盘AD2005 2 475 950 最多接4个防水型单防区模块AD201112 106 1272 一个防区1个32路模拟显示接口AD2032D 1 670 670 联动电子地图电子地图ADM2100 1 1000元/㎡1000普通双色频闪电子模拟屏双光束主动红外对射HA-150W 1 1380 1380双光束主动红外对射XA-030D 1 305 305双光束主动红外对射XA-060D 4 4151660双光束主动红外对射XA-100D 1 600 600四光束主动红外对射XA-151Q 4 1980 7980四光束主动红外对射XA-251Q 1 2330 2330开关电源AD200-2 1 460 460RVVP 6芯屏蔽线缆φ0.75 13卷380 4940 多芯PVC线管φ32 1200mPVC弯头φ32PVC直接φ32PVC三通φ32合计249972．其他预算○1由于一期侧门马路预埋的线管被路面掩埋，为了周边防卫线路的安全性，需对7000mm宽的马路进行700mm宽的切割，预埋φ100铁管，同时预埋其他溢流管、给水管等。
○2二期围墙部分先预埋线管和底盒，一期部分重要监测段也重新开槽埋管，二期围墙预埋管和一期重要监测段位置（见附图二）。
3．管线铺设详见附图二四．产品介绍1、AD2000主机➢2路485巡检总线输入，距离可达2KM➢可以连接UPS系统防止交流意外断电➢内置232连接端口，无须另外增加模块➢最大提供128个总线防区，扩展性强➢丰富的扩展模块配合，功能完善➢128条事件记录，方便查询2、AD2005中文液晶显示键盘➢方便易懂的全中文操作和显示界面，使用方便，大大避免误操作➢每台主机最多支持4个键盘➢键盘距离主机最远可大1.2KM➢简单的编程方式3、AD2011单地址输入➢体积小巧，可以防在探测器内部➢最多可扩展到128个防区➢大大节省布线成本➢DC10-28V宽电压探头取电，减少总线负担4、电子地图:考虑到今后厂区保安一般都是非专业的技术人员，在有警情发生的时候，为了保证及时有效的处理报警信息，就必须有更直观通俗的显示方式，如在监控室的墙上挂联动显示的园区防范电子地图，当系统报警或故障时，电子地图上的对应LED灯可以直观显示，方便人员在最短时间判断处理。
采用设备：AD2024/32DV联动模块➢24路/32路低电平输出➢60度倾斜式接线端子，方便接线➢不需编程，即插即用AD2024/32RY联动模块➢提供24/32路继电器输出➢提供常开信号➢无需编程，即插即用➢配合2024/32DV使用ADM2100模拟电子地图➢12VDC供电，驱动LED显示➢双色LED频闪电子地图ADM-2100➢根据园区的平面分布图定制5、AD2000周界报警管理软件AD2000周界报警管理系统是与本公司AD2000系列周界报警产品配套的上位计算机管理软件。
AD2000周界报警管理系统提供了对周界报警区域的设置及管理功能；通过计算机的串行接口与系统报警主机相连，接收实时报警信号；通过软件也可对报警主机及报警模块进行参数设置、对系统进行编程、控制。
软件为周界报警系统的使用提供有效手段，软件具有良好的人机界面，操作直观、简单，方便操作人员的使用。
AD2000周界报警管理系统的实时报警提供给用户一个安全可靠的防护网。
6、日本ALEPH室外主动红外探测器：XA-030/060/080/100D选用品牌为日本ALEPH的XA系列主动红外对射探测器，此品牌系列产品质量可靠，性能稳定，并长期占领中国市场。
其主要特点为：●IP55外壳防护等级，全周橡胶封圈，具有超强防水、防虫、放尘性能，成功抵御“麦莎”级台风。
●光束结构；首家采用水晶球镜和菲涅尔透镜子相结合，光学聚焦更强大；●配有LED可视窗：设置后的动作确认更为迅捷。
独特的产品造型，与其它产品有鲜明的区别；●荧光材料制造的荧光色机体，在光线较差的地方也能调核校准；●不透光的全黑体壳设计，全新的杂光滤波功能；●内设微电脑智能CPU芯片，独特的记忆存储功能；项目XA-030/060/080/100D探测方式红外线双光束必须同时遮断警戒距离室外30m 室外60m 室外80m 室外100m光轴范围垂直方向10º±5º; 水平方向180º±90º遮光时间50msec/100msec/700msec光轴校准感度电压、指示灯电源电压DC10-28V消耗电流77mA 85mA 85mA 85mA报警输出无电压接点输出，接点额定DC30V，0.3A(电阻负荷)使用环境温度:-25~+55℃湿度Rh,95%以下外形234(H)*77(W)*83(D) (mm)重量投光器:520g、受光器：550g配件防止结露用的外罩（带加热器）、支柱盖◆产品名称：XA系列调频双光束主动红外探测器◆品牌：日本ALEPH◆型号：XA-031D/061D/081D◆生产商：*IP55外壳防护等级，全周橡胶封圈，具有超强防水、防虫、放尘性能，成功抵御“麦莎”级台风。
*光束结构；首家采用水晶球镜和菲涅尔透镜子相结合，光学聚焦更强大；*配有LED可视窗：设置后的动作确认更为迅捷。
独特的产品造型，与其它产品有鲜明的区别；*荧光材料制造的荧光色机体，在光线较差的地方也能调核校准；*不透光的全黑体壳设计，全新的杂光滤波功能；*内设微电脑智能CPU芯片，独特的记忆存储功能；*特有四段数码变频，及声音校准提示。
项目XA-031/061/081D探测方式红外线双光束必须同时遮断警戒距离室外30m室外60m室外80m 光轴范围垂直方向10º±5º; 水平方向180º±90º遮光时间50msec/100msec/700msec光轴校准感度电压、指示灯、声音校准频率4段数码变频电源电压DC10-28V消耗电流77mA85mA85mA 报警输出无电压接点输出，接点额定DC30V，0.3A(电阻负荷) 使用环境温度:-25~+55℃湿度Rh,95%以下外形234(H)*77(W)*83(D) (mm)重量投光器:520g、受光器：550g配件防止结露用的外罩（带加热器）、支柱盖室外四光束主动红外线警戒探测器XA-101Q/201Q/251Q室外 100M 200M 250M1、特点：（日本研发最新技术产品）☆精心设计的外壳能适应各种环境，有效防雨水，防虫。
☆全黑体壳设计，全新滤杂光功能；☆室外条件检测功能☆警报记忆功能☆八频段调频☆遮光响应时间可调；☆四光束发射，接收，有效提高探测距离和精度。
☆水平调整180°（±90°），垂直10°（±5°）☆荧黄色材料制造的机体。
在光线较弱的地方也能调核校准2、技术参数项目规格备考品名红外线探测器型式XA-101Q XA-201Q XA-251Q探测方式红外线脉冲可调式警戒距离100m 200m 250m 室外安装光轴可调范围垂直方向±5º; 水平方向±90º投光器、受光器相同遮光时间调整范围50msec/100msec/300msec /400msec500msec/ 600msec/700msec7种规格间切换脉冲8channel 防止干扰电源电压DC10.5-28V 有极性消耗电流投光55mA MAX 65mAMAXDC12V时，受光器+投光器受光80mA MAX 80mAMAX继电器侵入警报光线遮断时间输出(最低2秒)五．产品对比分析（见其他报价单）。
