中考物理《画力的示意图练习题及答案》
1．（2019·大庆）如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图。
【答案】【解析】挂在光滑墙上的球受竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用，从球的重心，沿力的方向作出球的受力示意图，如图所示。
2．(2019·内江)如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。
【答案】【解析】刻度尺静止在手指上，则接触处为尺子的重心；刻度尺受到重力G和手指对它的支持力F，且这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出力的符号，注意两条线段的长度相同，如图所示。
3．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。
其以快速、平稳、舒适为世界所称道。
如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。
请作出硬币在竖直方向受力的示意图（O为重心）。
【答案】FG【解析】硬币稳稳地立在窗台上，硬币在竖直方向受到重力G和支持力F的作用，由于硬币相对窗台静止，因此重力G和支持力F，二力是一对平衡力，大小相等、方向相反。
重力的方向是竖直向下的，支持力的方向是竖直向上的。
过硬币的重心，分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F表示，注意两条线段长度要相等。
如图所示。
4．（2019·贵阳）如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图，（O点是力的作用点）【答案】【解析】运动员的右脚在水平方向上受到摩擦力的作用，因为脚相对于地面有向后的运动趋势，故摩擦力方向与之相反，是向前的，因为力的作用是相互的，所以地面受到右脚的摩擦力向后；右脚对地面有向下的压力，作用点在地面上，方向垂直于地面向下，如图所示。
5（2019·衡阳）如图所示，小球被固定在静止的金属框架上，画出小球A所受作用力的示意图。
【答案】【解析】小球A固定在静止的支架上，处于静止状态，受到竖直向下的重力和支架对它向上的弹力作用，并且这两个力是一对平衡力，重力从重心竖直向下画，标出符号G，弹力从重心竖直向上画，标出符号F，注意所画的线段长度要相等。
力学作图经典练习
1、在图中画出小球受力的示意图2、水平向右的拉力作用在物块m的A点，大小为20N，试在图中画出拉力F的图示．3如图所示，一个重l00N的物体静止在墙角处，请画出物体受到的力的示意图．4质量为1.5Kg的小球在空中飞行，如图所示，画出它受力的示意图（不计空气阻力，g=10牛/千克）．5、画出如图（1）、（2）物体A的受力示意图6如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子底部B受到地面对它的支持力的示意图．1下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．2、在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起以0.5m/s的速度水平向右匀速运动，不计空气阻力，清在图中画出工件受力的示意图．3、如图所示，用一水平力F=30N将重20N的木块压在竖直墙壁上，使其静止在竖直墙壁上，画出木块受到力的示意图．4、（1）如图所示，在下面三种情况下，物体都随传送带一起做匀速运动，运动方向图中已用箭头标出，作出物体受力示意图（用字母标出各力）6、如图所示，用细绳悬挂的金属球质量为500g，细绳拉紧后刚好在竖直方向上时，金属球静止在斜面上．在图中画出金属球A受力的图示．5、对下列物体作受力分析7如图所示：重100N的玩具“不倒翁”被扳倒后会自动立起来．请你在图中画出此时“不倒翁”所受重力和桌面对“不倒翁”的支持力的示意图．（黑点表示“不倒翁”的重心）8、把一薄钢条的下端固定，分别用不同的力去推它，使它发生如下图的形变．则：研究力的作用效果与力的大小的关系时选择图与；研究力的作用效果与力的方向的关系时选择图与；研究力的作用效果与力的作用点的关系时选择图与．20、图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，请画出木块B的受力示意图．21、如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．22、22、（2012•黄冈）向日葵因生长在茎顶端的花盘随太阳转动而得名．如图是处于静止状态的向日葵，请在图中作出花盘的受力示意图．23、从静止启动的汽车内有一小桌，小桌上放一水杯，发现水杯内水面如图所示，水杯在桌上没有滑动，画出水杯（水和杯的整体）的受力示意图．24、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．25、如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．部分题答案13题答案解：（1）①物体在竖直方向上的受重力和支持力的作用，其受力的示意图如下图所示：②物体随传送带一起匀速向上运动，所以受传送带对物体的摩擦力向上，方向沿传送带方向．物体受重力作用，同时也受到斜面对其向上的支持力，方向与传送带垂直．③有竖直向下的重力G，支持力N，需要画出的还有沿皮带向上的摩擦力f，如图所示：（2）根据平面镜成像的规律，分别做出两点a、b的像a′、b′，连接a′b′交平面镜与点O，延长b′a′于C，则人的位置就在OC这条直线上故答案为：OC；反射光线OC的任何位置14题答案解：（1）物体处于静止状态，受到重力、支持力、拉力和摩擦力四个力的作用，物体有向右运动的趋势，因此摩擦力的方向水平向左，如下图：（2）物体处于静止状态，受到重力、支持力、压力和摩擦力四个力的作用，物体有向下运动的趋势，因此摩擦力的方向竖直向上，如下图：（3）物体位于斜面上，处于静止状态，受到重力、支持力和摩擦力三个力的作用，物体有向下运动的趋势，因此摩擦力的方向沿斜面向上，如下图：（4）物体沿竖直墙壁向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体向上运动，因此摩擦力的方向竖直向下，如下图：（5）物体沿水平面向右运动，受到重力、支持力、压力和摩擦力四个力的作用，物体沿水平面向右运动，因此摩擦力的方向水平向左，如下图：（6）物体沿着斜面向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体沿斜面向上运动，因此摩擦力的方向沿斜面向下，如下图：15题答案解：杯子杯子在竖直方向上受到重力和支持力的作用，因为杯子有向前滑动的趋势，在水平方向上还会受到静摩擦力的作用．重力的方向竖直向下，支持力的方向竖直向上，静摩擦力的方向水平向后．此时杯子受力的示意图如图：17题答案解：此时绳子刚好在竖直方向上，故球正好自由下垂，对斜面不会有压力，也不会受斜面的支持力．所以小球只受重力和绳子的拉力的作用，根据二力平衡的条件可以判断此二力是一对平衡力．小球的重力大小为：G=mg=0.5kg×9.8N/kg=4.9N；绳子对小球的拉力：F=G=4.9N；确定重心为小球的球心，分别向上和向下画表示F和G的线段，标上箭头和标度．作图如下：18题答案解：“不倒翁”受到的重力大小为100N，方向竖直向下，作用点在重心；支持力作用在“不倒翁”与水平面的接触点，方向竖直向上，大小为100N，如图所示：22题答案解：花盘受到重力和支持力的作用，因为花盘静止，受平衡力作用，重力和支持力是一对平衡力，大小相等，方向相反，作用在同一直线上，重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，故花盘所受重力和支持力示意图如图：23题答案解：汽车从静止启动，汽车、小桌和杯子一起运动，水由于具有流动性保持静止，由图可知汽车向右运动，水杯在水平方向上受到桌面向前的摩擦力f，同时受到竖直向下的重力G和竖直向上的支持力FN，如图所示：24题答案解：①地面附近的一切物体都要受到重力作用，所以物体A受重力．②物体A悬挂在绳上，所以物体A受到绳对它的拉力，方向沿绳子的方向向上．故答案为：。
专题05 力的示意图的作图题(原卷版)
专题05 力的示意图的作图题1.涉及重力、弹力的作图问题①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图。
2.运动和力作图的问题（1）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。
（2）平衡力作图。
掌握平衡力的特点是正确作图标准。
3.涉及浮力作图注意浮力方向是竖直向上。
【例题1】（2020四川广安）如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡【例题2】（2019福建）如图，悬挂在天花板下的电灯处于静止状态。
画出电灯的受力示意图。
【例题3】（2019江西）图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。
【例题4】（2020山东潍坊）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。
1．（2019湖南彬州）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
2.（2019贵州铜仁）一个物块沿着斜面向下运动，请你画出物块受到的重力和滑动摩擦力的示意图。
3．（2019贵州省黔东南州）如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体受到力的示意图。
4.（2019安徽）如图，用细线将小钢球悬挂起来。
让其在竖直平面内左右摆动。
忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图。
5．（2019四川内江）如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。
6．（2019山东泰安）如图所示，小球悬挂在细线下来回摆动。
请作出小球在图示位置时，所受细线拉力F 和重力G的示意图。
7．（2019湖北随州）如图是一辆面包车，该车后轮为驱动轮，前轮为方向轮。
该车刚刚从静止起步处于加速阶段（不计空气阻力）。
画出该车所受重力、支持力、地面对前轮和后轮的摩擦力的示意图。
8.（2020湖北孝感）如图所示，放在水平地面上的小车B与弹簧相连，弹簧处于伸长状态，物体A与小车B均静止。
初中物理：力的示意图(作图题)
初中物理：力的示意图(作图题)1.画出小车受力示意图，当用大小为20N的水平方向的力向左匀速拉动小车时。
2.画出棋子受力示意图，当吸附在竖直磁性黑板上静止时。
3.画出桌面受力示意图，当重10N的物体放在水平桌面上时。
4.画出铅球受力示意图，当用100N的力将重50N的铅球投出，不计空气阻力时。
5.用力的图示法画出小球受到的重力和墙受的压力，当重15 N的小球用细绳拴在墙上，已知球对墙面的压力为6 N时。
6.用力的图示法画出小球所受的重力G，当重为6 N的小球用细线悬挂在天花板上时。
7.分别画出物体所受示意图，当一个重100牛的物体放在水平地面上保持静止时，包括重力示意图、压力示意图、支持力示意图和受力示意图。
8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.画出小球受力示意图，当图中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。
10.在手拉小球做圆周运动的示意图中，画出重4N的小球所受重力的图示。
11.画出球A所受到的重力和挡板B对球A的支持示意图，当一个球A被一挡板B挡在斜面上时。
12.画出物体A所受力的示意图，当物体A从斜面上匀速滑下时。
13.画出小球所受到的力的示意图，当一个小球正在下沉时。
14.作出物体所受力的示意图，当物体随水平传送带匀速移动时。
15.在XXX踢出去的足球的图中，画出足球在空中飞行时的受力示意图，不考虑空气阻力。
16.画出货箱所受其它力的示意图，当工人用水平推力推水平地面上的货箱而未推动，推力已画出时。
17.用力的图示法画出小球受到的重力，当重20N的小球正从斜面上加速滚下时。
18.画出石块所受力的示意图，当形状不规则的石块静止在水平桌面上，O为重心时。
19.在图中画出刻度尺受力示意图，当用手指顶在刻度尺上O点，刻度尺水平静止时。
20.画出小球的受力示意图，当用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态时。

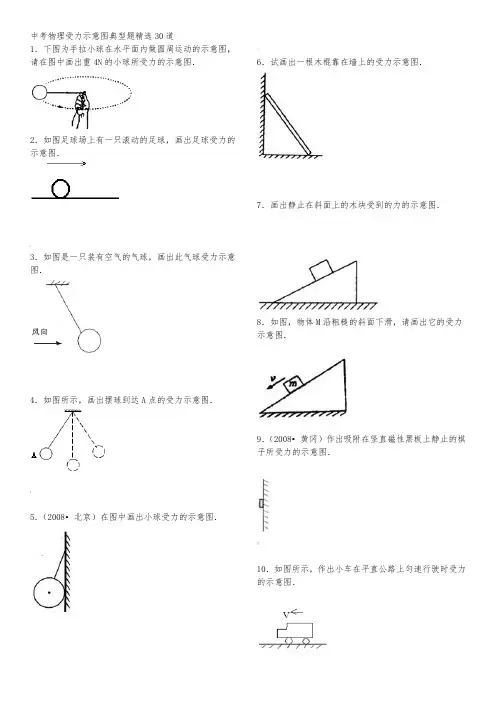

受力示意图典型题精选30道(有答案)
中考物理受力示意图典型题精选30道1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．2．如图足球场上有一只滚动的足球，画出足球受力的示意图．,3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．：5．（2008•北京）在图中画出小球受力的示意图．'6．试画出一根木棍靠在墙上的受力示意图．7．画出静止在斜面上的木块受到的力的示意图．-8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2008•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．！10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．&11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A 的受力示意图．】13．请在甲图中画出汽车匀速上坡时所受力的示意图．14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．#15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．@16．（2009•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．*17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力…19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．？21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．(23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．? 26．（2012•湖北）在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．~27．（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．）29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．，30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．中考物理受力示意图典型题精选30道参考答案1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．%2．如图足球场上有一只滚动的足球，画出足球受力的示意图．3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．~5．（2008•北京）在图中画出小球受力的示意图．6．试画出一根木棍靠在墙上的受力示意图．，7．画出静止在斜面上的木块受到的力的示意图．8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2008•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．@11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A 的受力示意图．13．请在甲图中画出汽车匀速上坡时所受力的示意图．—14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．16．（2009•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．~17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．/20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．,23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．26．（2012•湖北）在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．27．作图题（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．。
专题04力的作图-作图精解精练
专题04力学考点一：重力作图1.（2019•上海）在图中，正方体受到的重力G为10牛，用力的图示法画出重力G。
2.（2019•常德）画出下图中小球所受重力的示意图。
3.（2019•邵阳）一个物体静止在斜面上，如图所示，请做出物体所受重力的示意图。
4. （2019•攀枝花）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。
考点二：支持力作图5.（2019•滨州）画出图中静止在水平桌面上物体的受力示意图。
6.（2020春•宜兴市期中）如图物体静止在斜面上，画出物体所受的重力G和斜面对物体支持力F的示意图。
7.（2020春•东台市期中）如图所示，画出手指受到弹力的示意图。
8.（2020春•利川市月考）如图所示的小球处于静止状态，请画出小球受力的示意图。
考点三：压力作图9.（2020•嘉定区一模）如图所示，重为10牛的物体静止在水平地面上，用力的图示法画出物体对地面的压力F.10.（2020•崇明区一模）如图所示，小球对斜面的压力为20牛，用力的图示法作出这个压力11.（2020春•利川市月考）如图所示，一物体静止于某一斜面上，请你画出物体对斜面的压力的示意图。
考点四：摩擦力作图12.（2020春•南海区校级期中）如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。
13.（2020春•新泰市期中）如图所示，用压力F将物体压在竖直墙壁上静止，请在图中画出物体所受摩擦力的示意图。
14.（2020春•汉阳区期中）如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。
15.（2020•宣威市校级一模）如图，斜面上放一个小球，画出小球沿斜面向上滚动时受到摩擦力的示意图。
16.（2020•襄州区模拟）一个木块静止在斜面上，请在下图中作出木块所受静摩擦力考点五：浮力作图19.（2020•河南一模）一乒乓球漂浮于杯内的水面，电梯开始向上运动时发现乒乓球下沉，请画出此时乒乓球的受力示意图。
初中八年级物理力的示意图作图专项练习
作图题专项练习1．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．2．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．3．如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力的示意图．4．如图所示，是火箭起飞的情形，请作出火箭起飞的受力示意图（不计空气阻力）5．在自动化生产线上，常用传送带传送工件．如图所示，一个工件与传送带一起以0.2m/s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件的受力示意图．1题 2题 3题 4题 5题6．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图请作出M所受力的示意图．7．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑动时的受力示意图．8．如图所示，一物体沿着固定的光滑斜面下滑，请画出物体在图示位置处所受力的示意图9．一只篮球挂在墙壁上处于静止，请在图上画出篮球所受的力的示意图．10．课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．6题 7题 8题 9题 10题11．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．12．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置光滑水平面上．现将A、B从弹簧的原长位置O点拉至位置l，松手后，A、B保持相对静止并向O点运动．请在图中画出当A、B运动到位置2时，物块A受力的示意图．13．如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．14．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．15．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11题 12题 13题 14题 15题16．图是超强磁悬浮照片，上面是用超强永磁体制成的圆片，下面是被液氮冷却的“高温”超导体，请在图上画出圆片的受力示意图．17．图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，画出木块B的受力示意图．18．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图．19．如图甲，物体在拉力F的作用下向右做匀速直线运动，试画出物体受到的摩擦力；如图乙，小球在弹性杆的作用下保持静止，试画出小球受到的弹力．16题 17题 18题 19题20．如图所示，在地球表面有四棵大树，处在不同位置，O点视为地球的中心．请在图画出1号、2号大树所受重力示意图．21．如图所示，货物随传送带一起加速斜向上运动，请画出货物所受摩擦力的示意图．22．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动．请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G＞f）．23．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图．20题 21题 22题 23题24．物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小．25．请在图中画出木棒受到的力的示意图．26．画出图各图中物体A受力的示意图（a）斜面上的物体A匀速下滑；（b）A被水平传送带匀速传送；（c）车减速前进，悬挂在车厢内的物体A； 24题 25题（d）放在水平桌面上的A物体，受到向右的拉力后匀速直线运动．（B未落下）（a) (b) (c) (d)27．如图所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）．28．如图中运动员正在奔跑，请作出该运动员鞋底受到地面对它产生的摩擦力的示意图．29．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图．（力的作用点画在物体的重心）30.如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．27题 28题 29题 30题31．如图所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图． 32．在图中画出此时小球受力的示意图．33．如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． 34．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．35．如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．31题 32题 33题 34题 35题36．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．37．如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图．38．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．39．①．如图1所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图（空气阻力f不能忽略，浮力不计）．②．大坝总是修成上窄下宽的形状，如图2为一大坝的截面图，A、B为大坝上两点，请画出A、B两点处大坝受到水压力的示意图．36题 37题 38题 39题40．如图所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．41．如图为在空气中飞行的导弹，请在图中作出导弹的受力示意图．42．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来．请画出木块离开弹簧后向右运动过程中受力示意图．43．在一场篮球比赛中，A同学向前扔出篮球，篮球落地后反弹正好到达队友B的手中．图中虚线为球在空中的运动轨迹，请作出球在撞击地面瞬间竖直方向的受力示意图．40题 41题 42题 43题44．如图所示，在水平路面上匀速行驶的小车，其支架上固定一铁球，画出铁球受力示意图．45．如图，一个木块A放在粗糙的长木板B上，弹簧一端接A，另一端固定在墙壁上，长木板B放在水平地面上，在力F作用下，B向左运动而A保持静止，作出物体A的受力示意图．46.如图8所示是一台正在转动的电风扇，请用力的示意图表示出它受到的力。
题型19 力学作图题专项(解析版)
主题二力学专题题型19 力学作图题专项（解析版）题型一作物体受力示意图1．（2022•威海）用轻绳悬挂的铁球自由摆动，请画出摆动到如图所示位置时，铁球的受力示意图。
（忽略空气阻力）【解答】解：铁球悬挂在细绳下来回自由摆动，忽略空气阻力，在图示位置时，铁球共受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力。
如图所示：2．（2022•滨州）画出图中悬停在空中的无人机受力的示意图。
【解答】解：无人机悬停在空中时，所受空气浮力忽略不计，无人机受重力和升力的作用，二者大小相等，方向相反，从无人机的重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力G和升力F，注意两条线段长度要相等，如下图所示：3．（2022•南通）如图，重为G的小球漂浮在水面上，请画出小球的受力示意图。
【解答】解：小球漂浮在水面上时，其受到的重力和浮力是一对平衡力，二力大小相等、方向相反、作用在同一直线上；过小球的重心作出竖直向下的重力和竖直向上的浮力，并标上符号。
如下图所示：4．（2022•鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。
请在图中画出铁块所受力的示意图。
【解答】解：实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向上的拉力F和浮力F浮的共同作用，作用点在重心。
如下图所示：。
5．（2022•青海）如图所示，是竖直方向匀速下落的雨滴。
请你在图中画出雨滴所受力的示意图。
【解答】解：雨滴受竖直向下的重力G与竖直向上的空气阻力作用而雨滴匀速下落，雨滴处于平衡状态，由二力平衡条件得：f＝G。
从雨滴的重心，沿力的方向作出力的示意图，如图所示；。
6．（2022•毕节市）如图是气象部门放飞的高空探测气球。
气球与探测仪器沿水平方向做匀速直线运动，O是探测仪器的重心，请画出探测仪器的受力示意图（不计空气阻力）。
【解答】解：气球与探测仪器沿水平方向做匀速直线运动，探测仪器受到竖直向下的重力，由于探测器的体积很小，因此探测器受的浮力远小于细线对它的拉力，可以忽略不计，因为探测仪器做匀速直线运动，所以探测仪器肯定还受到一个与重力等大反向的力，这个力是细线对其竖直向上的拉力F；过探测器的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F 表示；因为这两个力是一对平衡力，所以作图时两条线段长度要相等。
力学作图专题训练
力学作图专题训练一、物体受力示意图。
（1）重力：外形规则、质地均匀的物体的作用点在几何中心上，方向竖直向下，用字母G表示。
（2）弹力：①压力：作用点在受压物体表面上，方向垂直于物体表面，指向受压面，用F表示；②支持力与压力性质相似，方向与压力相反，用N表示；③绳子的拉力：沿绳子收缩的方向，用F表示。
（3）摩擦力：方向与相对运动（趋势）方向相反，用f表示。
（4）浮力：与重力方向相反，竖直向上，作用点在重心上，用F浮表示。
1.重为20N的金属球静止在水平地面上，在图中画出它所受的重力G的示意图。
2.一个足球沿如图所示的斜面向上滚，画出该足球所受到的重力示意图。
3.如图所示，物体A静止在斜面B上，物体对斜面的压力大小为10N．作出斜面受到的压力示意图。
第1题第2题第3题4.画出图中物体A所受重力和支持力的示意图。
5.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
6.图中是一个重为2N的吊灯挂在天花板下处于静止状态，在该图中画出吊灯受力的示意图。
X k B第4题第5题第6题7.作出下图中物体对各支持面的压力的示意图。
第7题8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.如图所示，一个球A被一挡板B挡在斜面上。
请你在图中画出球A所受到的重力和挡板B对球A 的支持力的示意图。
10．在易拉罐内装进适量的水，能使罐侧立而不倒下。
请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
第8题第9题第10题11.如图所示，一金属球沿光滑斜面滚下，请画出该球所受力的示意图。
12.如图所示，物体A从斜面上匀速滑下，画出物体A所受力的示意图。
13.图甲所示，一位同学在用力推箱子，但没推动，请在图乙中画出箱子的受力示意图。
第11题第12题第13题14.在图中画出小球受力的示意图。
15.作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
16.如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图。

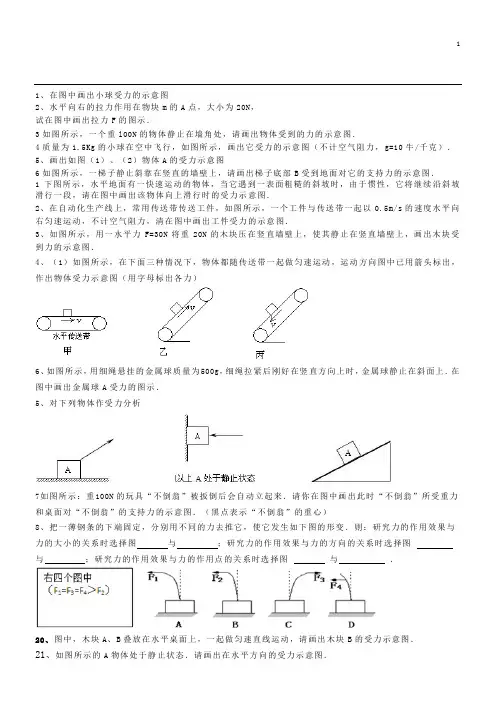

力学作图经典练习
1、在图中画出小球受力的示意图2、水平向右的拉力作用在物块m的A点，大小为20N，试在图中画出拉力F的图示．3如图所示，一个重l00N的物体静止在墙角处，请画出物体受到的力的示意图．4质量为1.5Kg的小球在空中飞行，如图所示，画出它受力的示意图（不计空气阻力，g=10牛/千克）．5、画出如图（1）、（2）物体A的受力示意图6如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子底部B受到地面对它的支持力的示意图．1下图所示，水平地面有一快速运动的物体，当它遇到一表面粗糙的斜坡时，由于惯性，它将继续沿斜坡滑行一段，请在图中画出该物体向上滑行时的受力示意图．2、在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起以0.5m/s的速度水平向右匀速运动，不计空气阻力，清在图中画出工件受力的示意图．3、如图所示，用一水平力F=30N将重20N的木块压在竖直墙壁上，使其静止在竖直墙壁上，画出木块受到力的示意图．4、（1）如图所示，在下面三种情况下，物体都随传送带一起做匀速运动，运动方向图中已用箭头标出，作出物体受力示意图（用字母标出各力）6、如图所示，用细绳悬挂的金属球质量为500g，细绳拉紧后刚好在竖直方向上时，金属球静止在斜面上．在图中画出金属球A受力的图示．5、对下列物体作受力分析7如图所示：重100N的玩具“不倒翁”被扳倒后会自动立起来．请你在图中画出此时“不倒翁”所受重力和桌面对“不倒翁”的支持力的示意图．（黑点表示“不倒翁”的重心）8、把一薄钢条的下端固定，分别用不同的力去推它，使它发生如下图的形变．则：研究力的作用效果与力的大小的关系时选择图与；研究力的作用效果与力的方向的关系时选择图与；研究力的作用效果与力的作用点的关系时选择图与．20、图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，请画出木块B的受力示意图．21、如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．22、（2012•黄冈）向日葵因生长在茎顶端的花盘随太阳转动而得名．如图是处于静止状态的向日葵，请在图中作出花盘的受力示意图．23、从静止启动的汽车有一小桌，小桌上放一水杯，发现水杯水面如图所示，水杯在桌上没有滑动，画出水杯（水和杯的整体）的受力示意图．24、如图，车减速前进，画出悬挂在车厢的物体A所受力的示意图．25、如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．部分题答案13题答案解：（1）①物体在竖直方向上的受重力和支持力的作用，其受力的示意图如下图所示：②物体随传送带一起匀速向上运动，所以受传送带对物体的摩擦力向上，方向沿传送带方向．物体受重力作用，同时也受到斜面对其向上的支持力，方向与传送带垂直．③有竖直向下的重力G，支持力N，需要画出的还有沿皮带向上的摩擦力f，如图所示：（2）根据平面镜成像的规律，分别做出两点a、b的像a′、b′，连接a′b′交平面镜与点O，延长b′a′于C，则人的位置就在OC这条直线上故答案为：OC；反射光线OC的任何位置14题答案解：（1）物体处于静止状态，受到重力、支持力、拉力和摩擦力四个力的作用，物体有向右运动的趋势，因此摩擦力的方向水平向左，如下图：（2）物体处于静止状态，受到重力、支持力、压力和摩擦力四个力的作用，物体有向下运动的趋势，因此摩擦力的方向竖直向上，如下图：（3）物体位于斜面上，处于静止状态，受到重力、支持力和摩擦力三个力的作用，物体有向下运动的趋势，因此摩擦力的方向沿斜面向上，如下图：（4）物体沿竖直墙壁向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体向上运动，因此摩擦力的方向竖直向下，如下图：（5）物体沿水平面向右运动，受到重力、支持力、压力和摩擦力四个力的作用，物体沿水平面向右运动，因此摩擦力的方向水平向左，如下图：（6）物体沿着斜面向上运动，受到重力、支持力、推力和摩擦力四个力的作用，物体沿斜面向上运动，因此摩擦力的方向沿斜面向下，如下图：15题答案解：杯子杯子在竖直方向上受到重力和支持力的作用，因为杯子有向前滑动的趋势，在水平方向上还会受到静摩擦力的作用．重力的方向竖直向下，支持力的方向竖直向上，静摩擦力的方向水平向后．此时杯子受力的示意图如图：17题答案解：此时绳子刚好在竖直方向上，故球正好自由下垂，对斜面不会有压力，也不会受斜面的支持力．所以小球只受重力和绳子的拉力的作用，根据二力平衡的条件可以判断此二力是一对平衡力．小球的重力大小为：G=mg=0.5kg×9.8N/kg=4.9N；绳子对小球的拉力：F=G=4.9N；确定重心为小球的球心，分别向上和向下画表示F和G的线段，标上箭头和标度．作图如下：18题答案解：“不倒翁”受到的重力大小为100N，方向竖直向下，作用点在重心；支持力作用在“不倒翁”与水平面的接触点，方向竖直向上，大小为100N，如图所示：22题答案解：花盘受到重力和支持力的作用，因为花盘静止，受平衡力作用，重力和支持力是一对平衡力，大小相等，方向相反，作用在同一直线上，重力方向竖直向下，作用点在重心，支持力方向竖直向上，作用点也画在重心上，故花盘所受重力和支持力示意图如图：23题答案解：汽车从静止启动，汽车、小桌和杯子一起运动，水由于具有流动性保持静止，由图可知汽车向右运动，水杯在水平方向上受到桌面向前的摩擦力f，同时受到竖直向下的重力G和竖直向上的支持力F N，如图所示：24题答案解：①地面附近的一切物体都要受到重力作用，所以物体A受重力．②物体A悬挂在绳上，所以物体A受到绳对它的拉力，方向沿绳子的方向向上．故答案为：。
爱民区第三中学八年级物理下册 7.2力的示意图作图专项练习 新人教版
《力的示意图》作图专项练习1.如图1所示，一个实心球静止在水平地面卡，请画出它所受重力G的示意图。
2.如图2所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。
3.如图3所示，请你在图中画出甲所受到的重力示意图。
4.如图4所示，小球在A、C之间来回摆动，请在图中作出小球在A位置时所受到的细绳拉力F和重力G的示意图。
5.如图5所示，物块静止在斜面上，画出物块所受摩擦力的示意图。
6.画出小球与被压缩的弹簧接触时受到的弹力的示意图。
7.如图7所示，水平向右做匀速直线运动的平板小车右端放置一小木块，当使小车突然停止运动，木块滑出小车。
请你作出：⑴木块滑出小车前受重力的示意图；⑵木块从离开小车到落地这一过程的运动轨迹。
8.如图8，一根弹簧的左端固定在墙上，压缩的弹簧推着小球在光滑的水平面上向右运动，请画出小球离开弹簧后的受力示意图。
9.如图9所示，汽车沿平直公路向前行驶，但不知是“加速、匀速、减速”中的哪种状态。
车顶A处滴落的水滴最终落在靠前的B处。
车厢地板上的木箱C始终相对车厢静止。
画出木箱10.如图10所示，一根弹性杆的一端固定在倾角为30°的斜面上，杆的另一端固定一个重力是3N的小球，小球处于静止状态，请画出弹性杆对小球的弹力的示意图，并标出弹力的大小。
11.如图11，是一块质量均匀分布的半圆形量角器，将其用细线城天花板上，请你用作图的方法找到重心O点的位置。
（A点是圆心，保留作图痕迹）12.如图12，是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间，请画出此刻地面对他的支持力和摩擦力的示意图（A点是作用点）。
13.如图13所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，物块随即在小车的平板上滑行，画出物块滑行过程中的受力示意图。
14.如图14所示，物体在表面粗糙的固定斜面；上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
中考物理作图题精练精解作图题9作力的示意图图示含解析
作图题9 作力的示意图、图示一.作图技巧：画力的示意图：（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．（2）画力的示意图的步骤：①确定受力物体；②在受力物体上画出力的作用点；③确定力的方向后沿力的方向画一条线段；④在线段的末端标箭头,在箭头旁标出所画力的符号、数值大小和单位．画力的图示的步骤：1.选定标度；2.找作用点,作为线段的起点.沿力的方向.画一条线段,线段的长短表示力的大小；3.在线段的末端画个箭头表示力的方向;4.标明力的大小,符号。
二、真题精练1.（2020·威海）如图所示,用滑轮组提升物体,已知滑轮质量均为2kg,物体重100N,绳子能承受的最大拉力为50N。
请画出绳子的正确绕法,并在绳的末端标出力的方向。
（不考虑绳重及摩擦）【答案】解：如图所示；【考点】滑轮组绳子拉力的计算,滑轮组的设计与组装=mg=2kg×10N/kg=20N【解析】【解答】滑轮的重力G动则滑轮和物体的总重力为100N+20N=120N已知绳子能承受的最大拉力为50N,当绳子承担重物的段数为3时,则能够提升物体的最大重力为G max=3F−G动=3×50N−20N=130N当绳子承担重物的段数为2时,则能够提升物体的最大重力为G max′=2F−G动=2×50N−20N=80N物体重100N,大于80N,小于130N,所以滑轮组上绳子承担重物的段数为3,起点从动滑轮的挂钩开始,绳子末端的拉力向上,如图所示【分析】根据质量计算重力,结合绳子的最大拉力计算绳子股数,再将滑轮组绕线。
2.（2020·南宁）请在图中画出绳子的绕法,使滑轮组达到最省力的效果｡【答案】解：如图所示：【考点】滑轮组的设计与组装【解析】【解答】由图示可知,此滑轮组绕线时,可将绳子固定在定滑轮上,此时承重绳子为2根；还可将绳子固定在动滑轮上,此时承重绳子为3根。
沪粤版八年级物理下册专题训练：杠杆力臂与最小力的作图、力的示意图专题训练(一)课件-精选
专题训练(一)[力的示意图]专题概述力的示意图就是用一根带箭头的线段表示力的三要素：线段的起点(或终点) 表示力的作用点，线段的长度表示力的大小，箭头方向表示力的方向。
画图时：①要明确是让画受力示意图，还是画施力的示意图；②找出力的作用点，如重力在物体的重心处，压力、拉力、推力等弹力的作用点在两个物体的接触面( 或接触点) 上；③从作用点沿力的方向画一条线段，表示力的大小，并在线段的末端标出箭头表示力的方向；④最后在箭头旁边标出力的性质和大小。
?类型一拉力或推力的示意图1．请在图ZT －1－1 中画出细线对小球的拉力F。
图ZT －1－12．小女孩用80 N 的力将水桶提起(如图ZT －1－2 所示)，请在图中画出小桶所受拉力的示意图。
图ZT －1－23．2017 ·昆明水平地面上的一个物体，受到水平向右、大小为20 N 的拉力F，请在图ZT－1－3 中用力的示意图把它表示出来。
(作用点已给出)图ZT －1－34．2017 ·海南在图ZT －1－4 中画出绳子对小车的拉力 F 的示意图。
图ZT －1－45．如图ZT－1－5 所示，小球被斜挂在竖直墙上且处于静止状态，请在图中画出小球所受绳子拉力的示意图。
图ZT －1－56．如图ZT－1－6 所示，手压缩弹簧时，拇指对弹簧的压力为10 N，作出拇指所受弹力F 的示意图。
图ZT －1－6?类型二重力的示意图7．请在图ZT －1－7 中画出水平桌面上重 5 N 的木块所受重力的示意图。
图ZT －1－78．如图ZT－1－8 所示，用细线拉着的一个氢气球在空中处于静止状态，请画出该氢气球受到的重力的示意图。
图ZT －1－89．如图ZT－1－9 所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图。
图ZT －1－910．2017 ·赤峰如图ZT－1－10 所示，一片树叶在空中向下飘落，O 为树叶的重心，请画出树叶所受重力的示意图。
力的图示练习整理
力的图示练习．作图题。
1．用200牛的力沿斜面向上推木箱，在下图中画出推力的图示。
2．某人用100牛的力与水平线成30°角斜向右上方拉着一重力为300牛的小车做匀速直线运动。
请在图中画出小车所受拉力和重力的图示。
3．如图，用力的示意图画出放在水平地面上的木箱受到的支持力。
4．作出下列各力的图示。
(1)用120牛的力沿竖直方向吊货物。
(2)用38牛的力沿斜面向上推木箱。
5．用力的示意图表示下列各力。
(1)用电线悬挂着的电灯受到的拉力 (2)小球受到的拉力。
6．如图6所示，用50牛沿与水平方向成30°的力斜向上拉小车，画出拉力的示意图．图6图77．如图7所示，水平地面上放置的物体，在F＝4牛的水平向右的拉力作用下向右运动，物体同时受到3牛的阻力，画出物体在水平方向受的力的示意图．二、能力提高题1、如下图，当电风扇工作时，空气会由静止流动起来，这说明力能_ _____ 同时小车将向_____运动，原因是__ __ ；2、某同学用两手拉一弹簧测力计，若左右两手所用的拉各为20N ，则弹簧测力计的示数为 N 。
3、某一弹簧测力计，在使用前指针不在零度线的位置，而指在0.4N 的刻度上。
一同学没有校零，就直接用这个去测一个大小为4N 的力，他测得结果是 N 。
4、弹簧不挂物体时长为0.1米，受10牛的拉力时长为0.15米，这时没有超过它的量程，如果受6牛的拉力，弹簧的伸长量为_______厘米，这时弹簧的长度为_______厘米．5. 用力的示意图分别画出以下各力。
(1)请在图中画出长在枝条上的苹果受重力的示意图。
(2)小球用细线悬挂在天花板下，请用力的示意图画出小球受到的拉力．(3).一个质量为5 kg 的物体在斜面上匀速下滑，试在图中画出 物体所受重力的示意图.4).将一足球置于水平地面上静止，画出足球受到的支持力的示意图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
v
v
F
v v
《力的示意图》专题训练
学号班级姓名
1.（1）请画出图中“不倒翁”所受重力的示意图（O点为“不倒翁”的重心）。
（2）如图所示，请画出在地面上静止的足球所受重力的示意图。
（3）如图所示的是地球表面及附近的一些物体，请画出飞机所受重力的示意图。
（4）如图所示，请画出在地面上静止的质地均匀的梯形物体所受重力的示意图。
2.（1）如图所示，小刚同学用200N的力推墙壁，请画出这个推力的示意图。
（2）小兰同学用10N的水平力拉弹簧，如图所示。
作出小兰对弹簧拉力的示意图。
（3）如图所示，画出用手提水桶的提力的示意图。
（4）如图所示的是正在足球场上滚动的足球，请画出足球对草坪的压力的示意图。
3.（1）如图所示，重量为5N的小球正沿斜面滚下，画出小球所受重力的示意图。
（2）如图所示，工人用600N的沿斜面向上的推力将箱子推上斜面，请作出推力的示意图。
（3）如图所示，物体静止在斜面上，画出它所受支持力的示意图。
（4）画出与水平方向成45º角斜向左上方拉小车的拉力的示意图。
4.（1）如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦
力的示意图。
（图中已标出摩擦力的作用点）
（2）如图所示，在竖直悬挂的铁质黑板上吸着一个磁性黑板擦，画出黑板擦所受摩擦力的示意图。
（3）如图所示的是在水平面上向右运动的物块，画出物块所受重力和摩擦力的示意图。
（4）如图所示，物体受到水平向左的拉力作用，在水平地面上做匀速直线运动，画出物体在竖直方向上受力的示意图。
5.（1）天花板上悬吊着一盏电灯，作出电灯受力的示意图。
（2）如图所示的是长在枝条上的重力为2N的苹果，请画出苹果受力的示意图。
（3）如图所示，画出“不倒翁”的受力的示意图（黑点O表示“不倒翁”的重心）。
（4）如图所示，重500N的物体静止在水平地面上，画出它受力的示意图。
6.（1）饮料厂生产的饮料装瓶后，要在自动化生产线上用传送带传送。
如图所示，一瓶饮
料与传送带一起水平向左匀速运动，不计空气阻力。
请在图中画出饮料瓶受力的示意图。
（图中的A点表示重心）
（2）在自动化生产线上，常用传送带传送工件，如图所示。
一个工件与传送带一起以0.5m/s 的速度水平向右匀速运动，不计空气阻力。
请在图中画出工件受力的示意图。
（3）当“神舟七号”返回舱从太空返回地球时由于与大气层摩擦，其中有一段是做匀速直线运动的，请在图中画出它在这段过程中的受力示意图。
（4）如图所示，一个球体贴着竖直墙面静止在水平地面上，画出球体受力的示意图。
7.（1）如图所示，物体在斜面上匀速下滑，画出物体受力的示意图。
（2）如图所示，画出静止的小球受力的示意图。
（3）如图所示，车减速前进，画出悬挂在车厢内的物体A所受力的示意图。
（4）如图所示，挂在天花板上的铁球受到一个条形磁铁的吸引处于静止状态，画出铁球所受力的示意图。
8.（1）如图所示，货物随传送带一起匀速斜向上运动，画出货物受力的示意图。
（2）如图所示，水平地面有一个快速运动的物体，当它遇到一个表面粗糙的斜坡时，由于惯性它将继续沿斜坡滑行一段距离。
请画出该物体向上滑行时的受力示意图。
（3）如图所示，在水平公路上向右匀速行驶的汽车，不计空气阻力，作出汽车受力的示意图。
v。
