超高压远距离输电线无功补偿容量的实用计算
高压无功就地补偿装置容量计算公式
系统电压U L /kV
10电容器额定线电压Uc/kV 11电抗率K
0.06电动机额定功率P N /Kw 280电动机负载率β1电动机效率η
0.928Kf----补偿系数，推荐为0.90.9补偿前电机功率因数COS φ10.79补偿后目标功率因数COS φ20.9电动机额定电流I n /A 22.05069775电动机空载电流I O /A
9.2612930570.9倍电动机空载电流I O1/A 8.335163751功率因数--计算容量Qo 1/kvar 88.03179048空载电流--计算容量Qo 2/kvar 144.3692711功率因数--安装容量Qc 1/kvar 100.1273585空载电流--安装容量Qc 2/kvar 164.2056089
成套装置实际选择安装容量Qc 120
成套装置实际输出无功容量Qo 105.5037806成套装置额定工作电流I N （A） 6.298366573电机原无功功率Q 1
234.16346补偿后实际功率因数cos φ'0.919861729补偿后实际功率因数cos φ'
0.919861729
参数值
计算值
实际值。
无功补偿装置容量计算方法
无功补偿装置容量怎么计算？大家都知道，专变用户在消耗电网有功的时候，如果消耗有功功率较少，消耗无功功率较大，直接导致功率因数过低。
功率因数低除了用户的力率调整电费受到影响，对电网也会造成危害。
因此无功功率对供电系统和负载的运行都是十分重要的。
大部分用户的负载元件的阻抗基本都是呈感性，感性负载消耗的无功只能从电网中获取，显然就加大电网的损耗。
解决的方式就是就地平衡无功，加装无功补偿装置。
那么无功补偿装置的容量应该怎样计算呢？本文主要介绍两种无功补偿装置容量的计算方法① 给功率因数低的用户计算无功补偿② 对新增客户配置无功补偿装置01计算公式公式中：P：实际的有功功率；Q1：没有加装无功补偿之前的无功功率；Q2：并联无功补偿运行之后的无功功率；Qj：需要补偿的无功功率；案例：假设某专变用户的变压器容量是630KVA，功率因数每个月均为0.6左右，导致该用户的力率调整电费被考核，现需要将功率因数提高到0.9左右，需要配置多大的无功补偿装置？目前市场上的无功补偿装置容量规格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等几种，因此加装334kvar自动投切装置比较合理。
02对于新增加的负荷，简单来讲是不知道没有无功装置时的功率因数，通常来讲用情况一的方法是没有办法计算的，因为缺少一个已知参数。
因此，这就需要我们引入一个经验值。
对于专变用户而言，供电局一般规定功率因数达到0.9才不被考核，而同一台630kW 的变压器，用户的实际负荷不同，配置的无功补偿装置也是不一样的。
通常情况下，我们取变压器容量的30-40%。
案例：假设某新增加专变用户的变压器容量是630kVA，需要配置多大的无功补偿装置？如果电机负载比重不大Q=S×30%=630(kVA)×30%=189kvar加装200kvar自动投切装置比较合理如果电机负载比重较大Q=S×40%=630(kVA)×40%=252kvar加装250kvar自动投切装置比较合理以上为个人肤浅的介绍，基本是按照低压侧补偿的方式。
无功补偿容量计算
无功补偿容量计算无功补偿是电力系统中的重要问题，对于提高电力系统的稳定性和可靠性具有重要意义。
在电力系统中，功率的平衡是指系统中的有功功率和无功功率之和为常数。
无功功率是一种用于维持电力系统电压稳定的功率，它通过发电厂和电力负荷之间的传输线路交换。
在进行无功补偿容量计算之前，首先需要了解系统的功率因数和负载情况。
功率因数是一个衡量电力系统有无功功率分量的标志，用来描述有功功率和无功功率之间的比例关系。
根据功率因数的大小和负载情况，可以确定是否需要进行无功补偿以及无功补偿装置的容量。
无功补偿装置一般包括电容器和电抗器。
电容器用于补偿电力系统的感性负载，即降低系统的功率因数，而电抗器则用于补偿电力系统的容性负载，即提高系统的功率因数。
根据不同的负载特性和系统需求，选择适当的电容器和电抗器来实现无功补偿。
在计算无功补偿容量时，一般采用功率因数改善的方法。
该方法通过计算系统的功率因数改善量来确定无功补偿装置的容量。
计算过程中需要考虑电力负荷的功率因数和无功功率需求，以及电力系统的额定电压和额定功率。
具体计算方法如下：1. 计算负载的总功率因数。
假设电力负荷的功率因数为cos(φ)。
2.计算需要补偿的无功功率。
使用下面的公式计算：无功功率（Q）= 总功率（P）x tan(φ)3.计算无功补偿装置的容量。
其中，cos(φc)为希望的功率因数。
通常希望将功率因数提高到0.9或更高。
4.选择合适的电容器和电抗器。
根据计算得到的无功补偿容量，在电压和电流范围内选择适当的电容器和电抗器。
需要注意的是，无功补偿容量的计算是一种近似方法，在实际应用中可能还需要考虑其他因素，如电力系统的动态响应和稳定性要求等。
总之，无功补偿容量的计算是电力系统中的重要问题，通过适当的计算可以选择合适的无功补偿装置来实现电力系统的无功功率平衡，提高系统的电压稳定性和可靠性。
但需要注意的是，计算结果只是一个参考值，实际应用中还需结合相应的技术要求和经济因素来选择适当的无功补偿装置。
无功补偿计算及补偿容量计算
功率因数和无功补偿容量的计算：
1、功率因数的计算：
（1）功率因数可以从所接电网的功率因数表里直接读取。
（2）若用电用户没有安装功率因数表，功率因数可以从所装的电度表里直接读取有功功
因数。
即:
cosφ=1／SQRT(1+(tanφ)*(tanφ))=P/SQRT(P*P+Q*Q)=1/SQRT(1+(Q/P)*(Q/P))如果记录的某段时间内的有功功率P和无功功率Q可知，即可求出该段时间内的
2、补偿容量的确定：
补偿容量的确定：补偿容量的大小决定于电力负荷的大小、补偿前功率因数的大小和补
Qc=P年*（tanφ1-tanφ2）
Q c--无功补偿容量（kvar）
P年--年平均功率（kW)
tanφ1--补偿前功率因数角的正切值
tanφ2--补偿后功率因数角的正切值
举例说明：
答：此系统呈现感性负载，为提高功率因数，可以采用400V低压就近补偿原
1、若一10/0.4kV电力系统有功负荷100kW，呈感性负责,系统功率因数0.74。
有功功率和无功功率进行计算得出功率
=1/SQRT(1+(Q/P)*(Q/P))
间内的加权平均功率因数：
小和补偿后提高的功率因数的大小
补偿后cos φ2
1kW有功功率所需补偿电容器的补偿容量（kvar）
无
0.74。
若将系统功率因数提到0.98，需要补偿多少无功容量？
补偿原则，采用并联电容器方法补偿，补偿容量经查表可以求得：Qc=100*0.71=71(kvar)。
补偿容量的计算公式

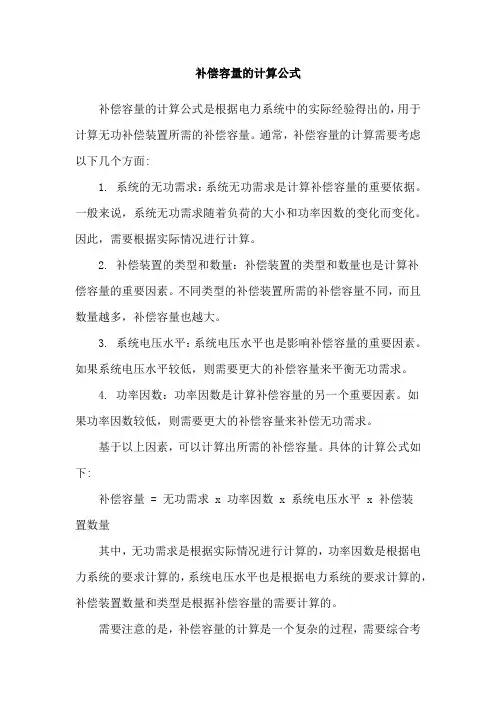

补偿容量的计算公式
补偿容量的计算公式是根据电力系统中的实际经验得出的，用于计算无功补偿装置所需的补偿容量。
通常，补偿容量的计算需要考虑以下几个方面:
1. 系统的无功需求：系统无功需求是计算补偿容量的重要依据。
一般来说，系统无功需求随着负荷的大小和功率因数的变化而变化。
因此，需要根据实际情况进行计算。
2. 补偿装置的类型和数量：补偿装置的类型和数量也是计算补
偿容量的重要因素。
不同类型的补偿装置所需的补偿容量不同，而且数量越多，补偿容量也越大。
3. 系统电压水平：系统电压水平也是影响补偿容量的重要因素。
如果系统电压水平较低，则需要更大的补偿容量来平衡无功需求。
4. 功率因数：功率因数是计算补偿容量的另一个重要因素。
如
果功率因数较低，则需要更大的补偿容量来补偿无功需求。
基于以上因素，可以计算出所需的补偿容量。
具体的计算公式如下:
补偿容量 = 无功需求 x 功率因数 x 系统电压水平 x 补偿装
置数量
其中，无功需求是根据实际情况进行计算的，功率因数是根据电力系统的要求计算的，系统电压水平也是根据电力系统的要求计算的，补偿装置数量和类型是根据补偿容量的需要计算的。
需要注意的是，补偿容量的计算是一个复杂的过程，需要综合考
虑多个因素，并且需要根据实际情况进行调整。
如果不确定如何计算补偿容量，建议咨询专业工程师或电力系统专家。
超高压远距离输电线无功补偿容量的实用计算
(1.重庆大学电气工程学院，重庆400044；2. 重庆大学高电压及电工新技术教育部重点实验室，重庆400044)摘要：对超高压远距离输电线的运行分析，提出无功补偿容量的工程实用计算方法，为超高压远距离输电线无功补偿容量的确定提供理论依据。
按该计算方法确定无功补偿容量，大大节省了无功补偿装置的配置容量，节约了投资，并使得无功补偿装置得到有效地利用。
关键词：远距离输电线；无功规划；补偿容量；实用计算The practicality calculation of compensating capacity for extra high voltage and longdistance transmission lineYU Qiuxia1, LIAO Changchu1,2(1. College of Electrical Engineering, Chongqing University, Chongqing 400044,China;2. Key Laboratory of High Voltage Engineering and Electrical New Technology, Ministryof Education, Chongqing University ,Chongqing 400044,China) Abstract:This paper analyses the operation characteristic of extra high voltage and long distance transmission line, introduces the practicality calculation of reactive power compensating capacity, and provides the academic gist for choosing the compensating capacity for extra high voltage and long distance transmission line. Choosing the reactive power compensating capacity with this calculation method will take full advantage of the reactive power compensating device and reduce cost.Keywords:long distance transmission line;reactive power planning;compensating capacity;practicality calculation0引言在电力市场环境下，随着区域电网的互联，电网规划对缓解电力供需矛盾，防止电力瓶颈和输电阻塞，保证电网安全稳定运行，都有至关重要的作用。
无功补偿计算公式
1、无功补偿需求量计算公式：补偿前：有功功率：P1= S1*COS1ϕ有功功率：Q1= S1*SIN1ϕ补偿后：有功功率不变，功率因数提升至COS2ϕ，则补偿后视在功率为：S2= P1/COS2ϕ= S1*COS1ϕ/COS2ϕ补偿后的无功功率为：Q2= S2*SIN2ϕ= S1*COS1ϕ*SIN2ϕ/COS2ϕ补偿前后的无功差值即为补偿容量，则需求的补偿容量为：Q=Q1- Q2= S1*( SIN1ϕ-COS1ϕ*SIN2ϕ/COS2ϕ)= S1*COS1ϕ*(1112-ϕCOS—1122-ϕCOS)其中：S1-----补偿前视在功率；P1-----补偿前有功功率Q1-----补偿前无功功率；COS1ϕ-----补偿前功率因数S 2-----补偿后视在功率；P2-----补偿后有功功率Q2-----补偿后无功功率；COS2ϕ-----补偿后功率因数2、据此公式计算，如果需要将功率因数提升至，在30%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*30%，则：= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=即：当起始功率因数为时，在补偿量为30%的情况下，可以将功率因数正好提升至。
3、据此公式计算，如果需要将功率因数提升至，在40%无功补偿情况下，起始功率因数为：Q=S*COS 1ϕ*(1112-ϕCOS —1122-ϕCOS ) 其中Q=S*40%，则：= COS 1ϕ* (1112-ϕCOS —19.012-) COS 1ϕ=即：当起始功率因数为时，在补偿量为40%的情况下，可以将功率因数正好提升至。
无功功率补偿容量计算方法
论文：无功功率补偿容量计算方法一、概述在电力系统的设计和运行中，都必须考虑到可能发生的故障和不正常的运行情况，因为它们会破坏对用户的供电和电气设备的正常工作。
从电力系统的实际运行情况看，这些故障多数是由短路引起的，因此除了对电力系统的短路故障有一较深刻的认识外，还必须熟练掌握电力系统的短路计算。
按照传统的计算方法有标么值法和有名值法等。
采用标么值法计算时，需要把不同电压等级中元件的阻抗，根据同一基准值进行换算，继而得出短路回路总的等值阻抗，再计算短路电流等。
这种计算方法虽结果比较精确，但计算过程十分复杂且公式多、难记忆、易出差错。
下面根据本人在实际工作中对短路电流的计算，介绍一种比较简便实用的计算方法。
二、供电系统各种元件电抗的计算通常我们在计算短路电流时，首先要求出短路点前各供电元件的相对电抗值，为此先要绘出供电系统简图，并假设有关的短路点。
供电系统中供电元件通常包括发电机、变压器、电抗器及架空线路(包括电缆线路)等。
目前，一般用户都不直接由发电机供电，而是接自电力系统，因此也常把电力系统当作一个“元件”来看待。
假定的短路点往往取在母线上或相当于母线的地方。
图1便是一个供电系统简图，其中短路点d1前的元件有容量为无穷大的电力系统，70km的110kV架空线路及3台15MVA的变压器，短路点d2前则除上述各元件外，还有6kV，0.3kA，相对额定电抗(XDK%)为4的电抗器一台。
下面以图1为例，说明各供电元件相对电抗(以下“相对”二字均略)的计算方法。
1、系统电抗的计算系统电抗，百兆为1，容量增减，电抗反比。
本句话的意思是当系统短路容量为100MVA时，系统电抗数值为1; 当系统短路容量不为100MVA，而是更大或更小时，电抗数值应反比而变。
例如当系统短路容量为200MVA时，电抗便是0.5(100/200=0.5); 当系统短路容量为50MVA时，电抗便是2(100/50=2)，图1中的系统容量为“∞”，则100/∞=0，所以其电抗为0。
