地下管道安装通用施工方案

地下管道安装施工方案

目录

一、工程概况

工程简介

适用范围

工程量

~

二、编制依据

三、施工准备

施工技术准备

施工现场准备

四、施工方法及程序

施工方法

施工程序

五、质量要求和技术措施

—

质量要求

技术措施

六、劳动力动员计划

七、施工机具计划

八、安全措施及文明施工

;

一、工程概况

工程简介

适用范围

本方案仅适用于工程地下配管工程。

工程量

二、编制依据

招标文件

2.2业主的工程建造规范

《给水排水管道工程施工及验收规范》GB50268-97

《工业金属管道工程施工及验收规范》GB50235-97

《现场设备、工业管道焊接工程及验收规范》GB50236-98

《工业金属管道工程施工及验收规范》GB50235-97

三、施工准备

施工技术准备

所有的施工图纸及使用的国家和业主的标准、规范应准备齐全；对施工图纸进

行会审，并对施工人员进行技术交底，并做好详细记录。

具有完整的施工方案并审核、批准合格。

各种工机具的型号、规格、数量齐全，并能保证连续施工作业的要求。

施工机具依照“施工平面布置图”进行安排和布置。

施工现场准备

施工场地内的障碍物应清除、整理平整。

开通施工道路及临时道路。

接通施工用水、用电。

四、施工方法及程序

施工方法

机具选择

由于本工程工程量大，土方量大，工程质量要求高，地下水位高，固本工程采用挖掘机4台、推土机2台、装载机2台、自卸汽车20台、8吨吊车2台、25吨吊车1台、电焊机60台、水泵8台，挡土墙材料按实际配备。

划分流水段

根据工程特点及情况，采取现场预制组装的方法，将工程划分为4段，同时施工，统一试验。

主要施工方法

按照以土方施工和管道安装为主、以溪砂回填和消防栓（箱）安装为辅的指导思想，按照管网交叉重叠处应先下后上的施工工艺进行施工。地槽开挖应根据实际土质情况可以放坡的放坡，不可以放坡的采用钢板挡土板；排水采用各种井和钢管焊接头处挖深放大做小排水井；回填土采用分层回填并夯实，钢管购买成品包覆管，管道铺设焊接完，水压试验合格后再做管件、焊接接头除锈及包覆。

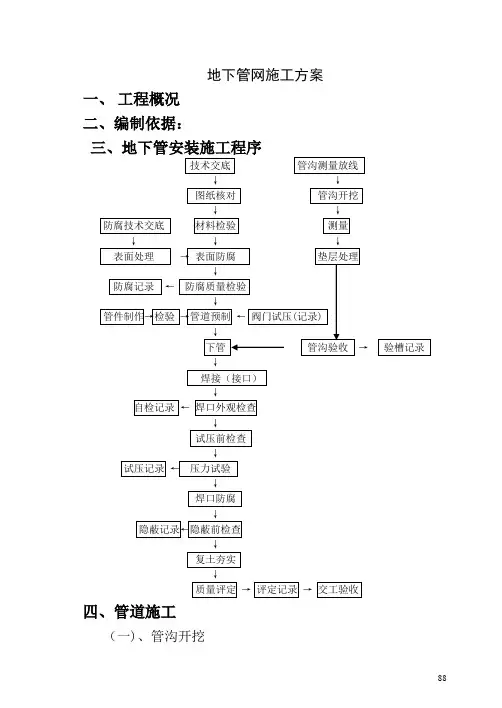

施工程序

五、质量要求和技术措施

质量要求

施工人员应认真熟悉施工图纸及施工中采用的标准、规范，并对全部施工人员进行技术交底。

根据工程需要配备的检测工具必须计量检验合格，并在规定的使用期间内。

施工过程的质量实行A、B、C三级控制，并严格执行“三检一评”制度，严格按施工图纸及相应的规范施工。

进入现场的原材料、设备必须有质量认证书或合格证，并进行检查验收，妥善保管。

焊条的保管、烘干、发放应有专人管理，各个环节应有完整的记录。

交工资料应及时填写与工程进展同步，并有甲方及监理的签字认可。

技术措施

施工材料

所有施工材料均应具有质量证明书或合格证，并应符合相应的国家制造标准。

材料代用时须先取得设计单位书面同意，方可实施。

材料的搬运须由合格的起重人员执行；使用适当的起重工具。

材料脆弱部分应特别注意妥善保护。

材料搬运时，车辆应减速慢行，不可有物件在地面上拖拉或滚动的情形。

施工现场的材料应按照指定位置进行堆放，并加设保护设施，且不得影响工作或车辆、人员通行。

所有材料应按大小、重量、规格、材质分类分区放置并加标识牌，贵重物品放于仓库内，并妥善保管。

碳钢螺栓应加防锈油保护，使用剩余螺栓应及时收回。

碳钢法兰面与加工面，应涂防锈油后以木板或塑胶盖保护。

管材所有开口应予遮封。

焊接材料应放置在通风、干燥的地方，设专人进行保管、烘干、发放。

沟槽开挖及回填

施工排水

.1排水应输送至抽水影响半径范围以外，不得影响交通，且不得破坏道路、农田、

河岸及其他构筑物。

.2管道未具备抗浮条件时，严禁停止排水，并对排水系统经常检查维护。

.3排水终止后，排水井及拔除井点管所留的孔洞，应立即用砂、石等材料填实。.4在开挖地下水位以下的土方前，应先修建排水井。

.5配合沟槽的开挖，排水沟应及时开挖及降低深度。排水沟的深度不宜小于。.6沟槽开挖至设计高程后宜采用盲沟排水。当盲沟排水不能满足排水量要求时，宜在排水沟内埋设管径为150～200mm的排水管。排水管接口处应留缝。排水管两侧和上部宜采用卵石或碎石回填。

.7井点降水应使地下水水位降至沟槽底面以下，并距沟槽底面不小于。

.8排水管、盲沟及排水井的结构布置及排水情况，应作施工记录。

沟槽开挖

.1管道沟槽底部的开挖宽度，宜按下式计算：

B=D1+2（b1+b2）

式中：B——管道沟槽底部的开挖宽度（mm）

D1——管道结构的外缘宽度（mm）

b1——管道一侧的工作面宽度（mm）（按下表执行）

b2——管道一侧的支撑厚度可取150~200mm

.2沟槽挖深较大时应按机械性能合理确定分层开挖深度。

.3沟槽每侧临时堆土或施加其他载荷时应符合下列规定：

1）不得影响建筑物、各种管线和其他设施的安全。

2）不得掩埋消火栓、管道闸阀、雨水口、测量标志。

.4当开挖沟槽发现已建地下各类设施或文物时，应采取保护措施，并及时通知有关单位处理。
