单片机键盘输入编程
学习过单片机技术的人都知道，单片机的按键输入一般可分为简单的独立式按键输入及行列式键盘输入两种。
图1为简单的独立式键盘输入示意图，独立式键盘输入适合于按键输入不多的情况（<5个按键），具有占用口线较少、软件编写简单容易等特点。
图2为行列式键盘输入示意图，列线接P1.0~P1.3，行线接P1.4~P1.7。
行列式键盘输入适合于按键输入多的情况，如有16个按键输入，用简单按键输入用要占用2个输入口（共16位），而使用行列式键盘输入只需占用一个输入口（8位）。
但行列式键盘输入软件编写较复杂，对初学者而言有一定的难度。
以上略谈了一下按键输入的情况。
在很多状态下，按键输入的值要同时要在LED数码管上显示出来。
如一个按键设计为输入递增（加法）键，可以设计成每点按一下，数值递增加1，同时在LED数码管上显示出来；也可设计成持续按下时，数值以一定时间间隔（如0.3秒）累加。
但是当欲输入值较大时（如三位LED数码管作输入显示时的输入值最大为999），则可能按下键的时间太长（最长达300秒），看来这种方式只适用于一位或至多两位数值（最大99）的输入。
当然你也可多设几个键，每个键只负责一位数值的输入，但这样会占用较多的口线，浪费宝贵的硬件资源。
大家可能见到过，一些进口的温度控制器（如日本RKC INSTRUMENT INC. 生产的REX_C700温控器）的面板设计为：温度测量值用4位LED数码管显示，输入设定值显示也用4位LED数码管，输入按键只有4个，一个为“模式设定键”，一个为“左移键”，另两个为“加法键”、“减法键”。
欲输入设定值（温控值）时，按一下“模式设定键”，程序进入设定状态，此时输入设定值显示的4位LED数码管中，个位显示最亮（稳定显示），而十、百、千位显示较暗（有闪烁感），说明可对个位进行输入。
按下“加法键”或“减法键”，即可输入个位数的值；点按一下“左移键”，变为十位显示最亮，而个、百、千位显示较暗，说明可对十位进行输入。
单片机程序设计实践教程_第07章_按键和点灯(端口输入输出)
图7-1 按键和点灯电路原理图
7
7.3 系统板上硬件连线设置
除了图7-2所示按键和点灯系统板上的硬件连线图中圈出部分要
插短接片，其他连接插线的设置在读者没有理解整个开发板的使用 方法前，请勿随意设置，否则将导致开发板的损坏或某些芯片的烧
毁，如果没有特别的说明，余下章节所介绍的项目的硬件连线设置
5
7.2 项目任务
本项目通过单片机P1口完成其对端口的输入与输出控 制，按键作为端口输入信号源，LED灯作为端口输出信号 的状态指示。如图7-1，板上的按键S17为独立按键，与红 色和绿色LED灯D18、D19分别接STC89C52RC单片机的 P17、P10和P11引脚。 本项目是通过编写相应程序，实现开机后D18和D19亮 1.5s左右，然后红灯亮绿灯灭。当S17键被按下时，红灯 灭绿灯亮；释放S17键，红灯重新亮、绿灯重新灭。
13
图7-4 按键和点灯的系统功能图
以上介绍的对单片机单个端口的输入和输出控制属于单片机的端 口控制，系统功能图如图7-4所示，它的最大特点就是在同一时刻 只能对单片机某个端口的一位进行控制。如，P10和P11引脚控制输 出低电平点亮红灯和绿灯，在程序中是用诸如RedLed=1这样的顺 序语句实现的。与端口控制相对应的是单片机的总线控制，在第8 章项目中将会详细加以介绍。
16
7.6.7 main主函数
void main(void)是C51程序的入口函数，每一个C51 在大括号里面书写程序内容。
程序只有一个主函数，函数后面一定有一对大括号“{}”，
17
7.6.8 延时函数的说明
void delay(uchar)函数完成给定时间的延时任务，由于单片 机执行指令的速度很快，如果不进行延时，灯亮之后马上就灭，灭 了之后又会亮，速度太快，人眼很难分辨。 void delay(uchar)函数的定义若放在主函数main之后，则必 须要加以声明，main函数后面的void delay(uchar){…}就是函数 体的定义，大括号里的指令设定了函数将要完成的主要功能。值得 一提的是，延时函数void delay(uchar)中设定的时间并不是很准确， 只是一个大概的时间，准确的时间间隔设定在此没有必要，只要近 似即可。 如果要对单片机进行准确地时间定时，应从单片机的定时器或 外部时钟芯片获取时钟源，在后面章节的项目中将会陆续介绍这方 面的知识。
单片机按键程序设计及电路设计
单片机按键程序设计及电路设计
在单片机应用系统中，按键主要有两种形式：1、直接按键；2、矩阵编码键盘。
直接按键的每个按键都单独接到单片机的一个I/O 口上，直接按键则
通过判断按键端口的电位即可识别按键操作；而矩阵键盘通过行列交叉按键编
码进行识别。
下面我们以S51 增强型单片机实验板的直接按键来学习单片机轻触按键在单片机系统中的应用。
S51 增强型单片机实验板的4 个轻触按键原理图
图1S51 增强型单片机轻触按键原理图
一、按键时序分析
通常所用的按键为轻触机械开关，正常情况下按键的接点是断开的，当我
们按压按钮时，由于机械触点的弹性作用，一个按键开关在闭合时不会马上稳
定地接通，在断开时也不会一下子断开。
因而机械触点在闭合及断开的瞬间均
伴随有一连串的抖动，按键的时序如下图2 所示，抖动时间的长短由按键的机械特性及操作人员按键动作决定，一般为5ms～20ms；按键稳定闭合时间的长短是由操作人员的按键按压时间长短决定的，一般为零点几秒至数秒不等。
轻触按键操作时序示意图
图2
从上面图2 中我们可以看到，一次完整的击键过程，包含以下5 个阶段：1. 等待阶段：此时按键尚未按下，处于空闲阶段。
2. 前沿（闭合）抖动阶段：此时按键刚刚按下，但按键信号还处于抖动状态，这个时间一般为
5~20ms。
为了确保按键操作不会误动作，此时必须有个前沿消抖动延时。
3. 键稳定阶段：此时抖动已经结束，一个有效的按键动作已经产生。
系统应该在。

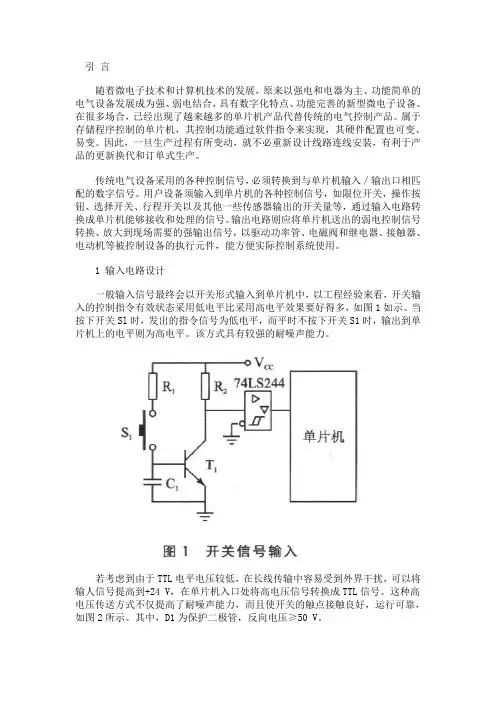

单片机输入输出电路设计
引言随着微电子技术和计算机技术的发展，原来以强电和电器为主、功能简单的电气设备发展成为强、弱电结合，具有数字化特点、功能完善的新型微电子设备。
在很多场合，已经出现了越来越多的单片机产品代替传统的电气控制产品。
属于存储程序控制的单片机，其控制功能通过软件指令来实现，其硬件配置也可变、易变。
因此，一旦生产过程有所变动，就不必重新设计线路连线安装，有利于产品的更新换代和订单式生产。
传统电气设备采用的各种控制信号，必须转换到与单片机输入／输出口相匹配的数字信号。
用户设备须输入到单片机的各种控制信号，如限位开关，操作按钮、选择开关、行程开关以及其他一些传感器输出的开关量等，通过输入电路转换成单片机能够接收和处理的信号。
输出电路则应将单片机送出的弱电控制信号转换、放大到现场需要的强输出信号，以驱动功率管、电磁阀和继电器、接触器、电动机等被控制设备的执行元件，能方便实际控制系统使用。
1 输入电路设计一般输入信号最终会以开关形式输入到单片机中，以工程经验来看，开关输入的控制指令有效状态采用低电平比采用高电平效果要好得多，如图1如示。
当按下开关Sl时，发出的指令信号为低电平，而平时不按下开关S1时，输出到单片机上的电平则为高电平。
该方式具有较强的耐噪声能力。
若考虑到由于TTL电平电压较低，在长线传输中容易受到外界干扰，可以将输人信号提高到+24 V，在单片机入口处将高电压信号转换成TTL信号。
这种高电压传送方式不仅提高了耐噪声能力，而且使开关的触点接触良好，运行可靠，如图2所示。
其中，D1为保护二极管，反向电压≥50 V。
为了防止外界尖峰干扰和静电影响损坏输入引脚，可以在输入端增加防脉冲的二极管，形成电阻双向保护电路，如图3所示。
二极管D1、D2、D3的正向导通压降UF≈0．7 V，反向击穿电压UBR≈30 V，无论输入端出现何种极性的破坏电压，保护电路都能把浚电压的幅度限制在输入端所能承受的范围之内。
即：VI～VCC 出现正脉冲时，D1正向导通；V1～VCC出现负脉冲时，D2反向击穿；VI与地之间出现正脉冲时，D2反向击穿；V1与地之间出现负脉冲时，D3正向导通，二极管起钳位保护作用。
单片机常用按键电路
单片机常用按键电路单片机组成的小系统中，有的需要人机交互功能，按键是最常见的输入方式。
最常见的按键电路大致有，一对一的直接连接和动态扫描的矩阵式连接两种。
左右两个电路作用一样，区别是左边CPU的输入端常态为高电位，按下按键时为低电位；右边的常态为低电位，按下按键是高电位。
这样的电路简单直接，一个按键独占一个端口，在按键数量较少端口数量富裕时可以直接使用。
很多场合需要的按键数比较多，要尽量少地占用端口就必须使用矩阵式的按键链接。
如下图：图中将按键按行列矩阵的方式排列，其中的每一行公用一根行线，每一列公用一根列线。
以此图为例，16个按键，按一对一方式连接的话需要16个端口，而按这样的矩阵方式链接只需要8个端口，图中的Px,Py为CPU的IO端口，在本例中可以使用不同的端口也可以使用同一个8位端口。
上拉电阻不是必须，单片机IO 口内部有上拉电路时此处就可省略。
这个电路的工作原理是采用程序扫描的方式检测某个按键状态。
比如将Px口的4位全置为低电平，这时如果没有任何按键按下的话，从Py口读回的4位应全为高，而如果有某一键按下，则对应按下键的那一列的位读回值将为低。
这样就能知道按下键所在的列;接着确定按键所处行，把Py口的输入值作为输出，Px全部置高并读取输入，就能得到按键所在行位置,于是就确定了所按按键的行列位置。
扫描可以有两种实现的方法，一种是全行全列扫描，一种是逐行全列扫描。
上面的例子其实就是全行全列扫描方式，其特点是，一个流程就能知道是否有按键按下，并能确定按下按检测行列值，检测步骤简单迅速。
但作为行列接口的Px,Py 必须是双向的，亦即同时具有输入输出功能，单片机的端口基本都能满足。
换种检测方式，就是先给定行，再检测列。
比如行端口Px每次输出不是全部，而是只有一位输出为低，也就是预先给定了行，那么对应行有按键按下时，Py读回的值就代表按键所在列。
Px口按位逐一输出低，每次读回Py值，这样的处理方式，更贴近扫描的含义。
单片机与键盘或按键接口设计与实现方法
单片机与键盘或按键接口设计与实现方法单片机与键盘或按键接口设计是嵌入式系统开发中常见的任务，它可以实现通过键盘或按键输入控制单片机的功能。
本文将介绍单片机与键盘或按键接口设计的基本原理和实现方法。
一、基本原理单片机与键盘或按键接口设计的基本原理是通过将键盘或按键连接到单片机的IO口，利用IO口的输入功能来获取输入信号，并进行相应的处理。
在接口设计中，常见的有行列式键盘接口和矩阵式键盘接口两种方式。
1. 行列式键盘接口行列式键盘接口是一种常见的键盘接口设计方式。
它将键盘的行线和列线通过矩阵的方式连接到单片机的IO口。
当按下某个键时，单片机通过扫描每一行或每一列的电平变化，来检测按键的触发信号。
通过扫描方式，可以确定按下的键是哪一个。
行列式键盘接口的设计步骤如下：（1）将键盘的行线和列线分别连接到单片机的IO口。
（2）将行线接入IO口的输出引脚，并设置为高电平输出状态。
（3）将列线接入IO口的输入引脚，并设置为上拉输入状态。
（4）单片机通过改变行线的输出状态，逐行扫描键盘。
具体方法是将某一行的输出引脚设置为低电平，然后扫描各列的输入引脚，检测是否有低电平表示某个键被按下。
2. 矩阵式键盘接口矩阵式键盘接口是另一种常见的键盘接口设计方式。
它将键盘的每一个按键连接到单片机的IO口，通过设置IO口的输入输出模式和状态来检测按键的触发信号。
矩阵式键盘接口的设计步骤如下：（1）将键盘的每一个按键分别连接到单片机的IO口。
（2）将IO口的输入输出模式设置为相应的模式，如输入模式或输出模式。
（3）设置IO口的状态，如上拉输入状态或输出高电平状态。
（4）根据需要，单片机不断扫描每一个IO口，检测按键的触发信号。
二、实现方法实现单片机与键盘或按键接口可以使用各种软件开发工具，如Keil、IAR等，配合相应的编程语言，如C语言或汇编语言。
下面分别介绍两种接口设计的实现方法。
1. 行列式键盘接口实现方法在行列式键盘接口设计中，需要设置IO口的输入输出状态和扫描方法。
单片机按键模块设计
单片机按键模块设计一、按键的类型：常见的按键类型有触碰式按键和带弹起装置的按键。
触碰式按键是指按键被按下后立即触发，不需要弹起；带弹起装置的按键是指按键按下后，需要抬起按键才能触发。
在实际应用中，可以根据需求选择不同的按键类型。
二、按键接口电路设计：按键的接口电路设计主要包括按键接口电路、按键防抖电路和按键矩阵电路等。
1.按键接口电路：按键接口电路主要是将按键与单片机之间进行电气连接，常见的接法有串联和并联两种。
串联方式是将多个按键的一端连接在一起，另一端分别接到单片机的不同IO口上；并联方式是将多个按键的一端分别接到单片机的不同IO口上，另一端连接在一起。
2.按键防抖电路：按键的机械结构导致按键的抖动现象，防抖电路可以有效减少抖动现象对系统产生的误触发。
常见的按键防抖电路包括RC电路和Schmitt触发器电路。
RC电路是利用电容和电阻的充放电时间常数来实现防抖效果。
当按键按下时，电容充电，使得电压上升，当按键释放时，电容放电，电压下降。
通过设置合适的RC时间常数，可以实现按键去抖动功能。
Schmitt触发器电路是一种双稳态电路，在输入信号变化时具有滞后特性。
通过设置适当的阈值电平，可以实现按键去抖动功能。
3.按键矩阵电路：按键矩阵电路可以节省IO口的使用，适用于大量按键的情况。
按键矩阵电路由行线和列线组成，每个按键位于行线和列线的交叉点上。
当按键按下时，对应的行线和列线之间会有接通，通过扫描电路可以检测到按键的状态。
三、软件处理：按键的软件处理主要涉及按键扫描和按键状态判断等方面。
1.按键扫描：按键扫描是通过循环扫描每个按键的状态来获取按键的触发信号。
可以采用软件定时器或硬件定时器来控制扫描周期。
2.按键状态判断：根据按键的接口电路设计，可以判断按键的触发方式。
对于触碰式按键，当检测到按键按下时，可以直接触发相应的处理；对于带弹起装置的按键，当检测到按键按下时，需要等待按键释放，通过检测按键释放的信号来触发相应的处理。
单片机键盘输入课程设计
C语言编程实现键盘输入
键盘输入：通过键盘获取用户输入的字 符或数字
编程实现：使用C语言编写程序，实现键 盘输入的功能
输入函数：使用scanf()函数或getchar() 函数获取键盘输入
输出函数：使用printf()函数或 putchar()函数输出键盘输入的字符或数 字
软件调试与测试
软件调试：通过运 行程序，发现并修 复程序中的错误
软件测试：通过运 行程序，验证程序 的功能和性能是否 符合预期
调试方法：断点调 试、单步调试、日 志调试等
测试方法：单元测 试、集成测试、系 统测试、压力测试 等
综合调试与测试
硬件连接：检查键盘与单片机的连接是否 正确
软件调试：编写测试程序，检查键盘输入 是否正常
Part Four
单片机键盘输入的 软件设计
扫描法实现键盘输入
扫描法原理：通过定时器定时扫描键盘，检测按键状态 扫描法步骤：初始化定时器、定时扫描、检测按键状态、处理按键事件 扫描法优点：简单易实现，适用于按键数量较少的情况 扫描法缺点：占用CPU时间，不适用于按键数量较多的情况
矩阵法实现键盘输入
调试与测试：使用 IAR Embedded Workbench的调 试工具进行调试和 测试
Part Six
单片机键盘输入的 调试与测试
硬件调试与测试
硬件连接：检查键盘与单片机的连接是否正确 软件调试：编写测试程序，检查键盘输入是否正常 硬件测试：使用示波器等设备，检查键盘输入信号是否正常 软件测试：编写测试程序，检查键盘输入是否正确处理
错误处理：处理可能出现的错误，如输 入非法字符或数字等
程序示例：给出一个使用C语言实现键盘 输入的简单示例程序
