国家建筑标准设计图集钢筋排布规则与构造详图
混凝土结构施工钢筋排布规则与构造详图G901-4板PPT培训课件
2020/11/11
29
8）柱基础为下反基础梁时
（1）在筏板范围内设置固定箍筋；
（2）在梁范围内设置柱加密区封闭箍筋，间距不 大于100mm，可不设置复合箍筋；
（3）任何情况下柱纵向钢筋不得与筏板、基础梁 等纵向受力钢筋点焊固定；
2020/11/11
30
2.混凝土墙纵向钢筋在基础内锚固
1）剪力墙竖向分布钢筋按受拉钢筋要求在基础内 锚固；
2）满足直线锚固长度且能固定在设计位置上，可 在端部不做水平弯折； 3）弯折锚固竖直段长度应不小于0.6labE(0.6lab) 且弯折后的直线段为12d；
2020/11/11
31
4）基础厚度较大，考虑竖向分布钢筋的固定时，可 根据实际情况“隔一布一”或每隔1米有一根钢筋 伸至基础底板；
5）在锚固区设置2道水平分布钢筋且间距不大于 500mm的水平固定钢筋，并每层均设置水平拉结钢 筋，不容许点焊固定；
2
（4）有抗震设防要求时，上、下纵向钢筋在支座内的 锚固长度要求；
（5）人防楼梯的纵向钢筋锚固，拉结钢筋的设置。
2020/11/1132）第一跑支座为楼板 1）满足直线锚固长度时可不弯折； 2）抗震设计时应满足抗震锚固长度的要求；弯折 锚固时水平段排布在下2; 3）与筏形基础相连时，可参照其做法。
2020/11/11
37
二）扩展基础钢筋排布及构造
1.独立单柱基础底板钢筋排布及构造
1）边长小于2500mm时应通长配置； 2）长向钢筋在最下排，短向在上排； 3）第一根钢筋距基础边为1/2设计间距且不大于 75mm;
2020/11/11
38
4）边长≥2500mm时，除第一根钢筋不减短外，其他 钢筋可减少10%交错排布；长向在下层；

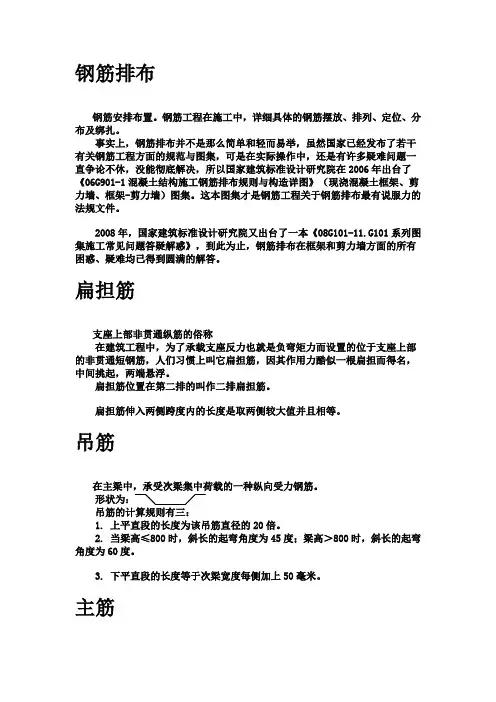

钢筋排布
钢筋排布钢筋安排布置。
钢筋工程在施工中，详细具体的钢筋摆放、排列、定位、分布及绑扎。
事实上，钢筋排布并不是那么简单和轻而易举，虽然国家已经发布了若干有关钢筋工程方面的规范与图集，可是在实际操作中，还是有许多疑难问题一直争论不休，没能彻底解决，所以国家建筑标准设计研究院在2006年出台了《06G901-1混凝土结构施工钢筋排布规则与构造详图》（现浇混凝土框架、剪力墙、框架-剪力墙）图集。
这本图集才是钢筋工程关于钢筋排布最有说服力的法规文件。
2008年，国家建筑标准设计研究院又出台了一本《08G101-11.G101系列图集施工常见问题答疑解惑》，到此为止，钢筋排布在框架和剪力墙方面的所有困惑、疑难均已得到圆满的解答。
扁担筋支座上部非贯通纵筋的俗称在建筑工程中，为了承载支座反力也就是负弯矩力而设置的位于支座上部的非贯通短钢筋，人们习惯上叫它扁担筋，因其作用力酷似一根扁担而得名，中间挑起，两端悬浮。
扁担筋位置在第二排的叫作二排扁担筋。
扁担筋伸入两侧跨度内的长度是取两侧较大值并且相等。
吊筋在主梁中，承受次梁集中荷载的一种纵向受力钢筋。
形状为：￣╲╱￣吊筋的计算规则有三：1. 上平直段的长度为该吊筋直径的20倍。
2. 当梁高≤800时，斜长的起弯角度为45度；梁高＞800时，斜长的起弯角度为60度。
3. 下平直段的长度等于次梁宽度每侧加上50毫米。
主筋主筋： (zhu jin) main bar亦称纵向受力钢筋，仅在截面受拉区配置的受弯构件称单筋截面受弯构件，同时在截面受压区配置的称为双筋截面受弯构件。
因此主钢筋按其受力不同而有受拉及受压主钢筋两种。
受拉主钢筋系承受拉应力，受压主钢筋则承受压应力。
主筋泛指在混凝土构件中承受重力荷载的钢筋，相对于构造钢筋而言。
主筋在梁中有：梁上部、下部纵向受力钢筋；支座上部纵向贯通与非贯通受力钢筋；抗扭腰筋；主筋在板中有：板支座上部贯通与非贯通受力钢筋，下部纵向受力钢筋；主筋在墙中有：墙水平与竖向分布钢筋；主筋在柱中有：柱纵向受力钢筋；马凳广义为形状像马一样的凳子，狭义指在工程施工中，临时用于站人放料的凳子。
钢筋图集全套12本
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*
钢筋图集全套12本

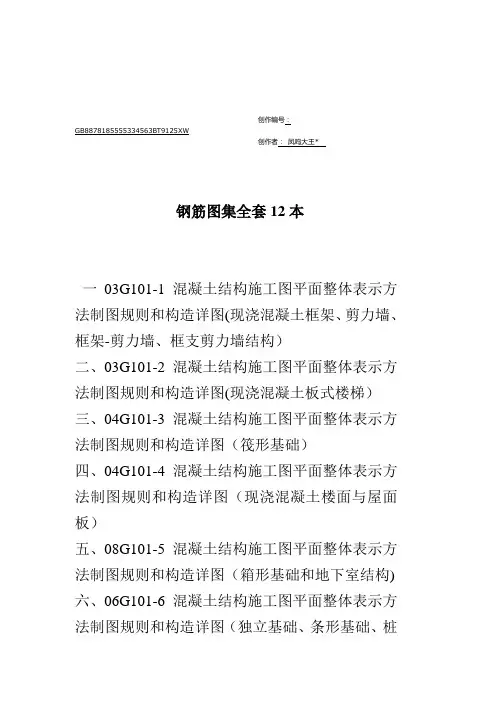

一03G101-1 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）
二、03G101-2 混凝土结构施工图平面整体表示方法制图规则和构造详图(现浇混凝土板式楼梯）三、04G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图（筏形基础）
四、04G101-4 混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土楼面与屋面板）
五、08G101-5 混凝土结构施工图平面整体表示方法制图规则和构造详图（箱形基础和地下室结构) 六、06G101-6 混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、桩
基承台）七、08G101-11G101 系列图集施工常见问题答疑图解
八、06G901-1 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙) 九、09G901-2 混凝土结构施工钢筋排布规则与构造详图(现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构)
十、09G901-3 混凝土结构施工钢筋排布规则与构造详图(筏形基础、箱形基础、地下室结构、独立基础、条形基础、桩基承台)
十一、09G901-4 混凝土结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板)
十二、09G901-5 混凝土结构施工钢筋排布规则与构造详图（现浇混凝土板式楼梯)
创作编号：
GB8878185555334563BT9125XW
创作者：凤呜大王*。
混凝土结构施工钢筋排布规则与构造详图G901-3梁PPT培训课件
2020/11/11
7
2）一侧有翼墙
内侧水平分布钢筋不可以弯折连续设置，应伸至 远端竖向钢筋内侧水平弯折15d;
2020/11/11
8
3）两侧有翼墙（丁字形墙）
水平分布钢筋伸至远端竖向钢筋内侧向外水平 弯折15d;
2020/11/11
9
4）斜交翼墙、斜交转角墙
阳角水平分布钢筋连续配置，阴角水平分布钢筋 截断延伸至远端竖向钢筋内侧水平弯折15d;
三、剪力墙
一）剪力墙墙肢 二）边缘构件、暗柱 三）连梁、暗梁
2020/11/11
1
一）剪力墙墙肢
1.竖向分布钢筋的连接及构造做法
1）一、二抗震等级底部加强区，采用绑扎搭接连 接时，应错开500mm，搭接长度为1.2laE(1.2la）； 2）其他部分可在同一位置绑扎搭接连接；
2020/11/11
2
2）可在边缘构件外、暗柱外的墙肢内搭接连接；
2020/11/11
4
3）除一、二抗震等级底部加强区外，其他部位均可 在同一搭接区连接，搭接长度为1.2laE(1.2la）；
4）搭接位置宜选择在边缘构件外、暗柱外的墙肢内 搭接连接；
5）若采用机械或焊接连接时，应按受拉钢筋的要求 进行，且满足连接区域及接头面积百分率的要求；
2）焊接连接应错开35d（按较小直）和500mm两 者较大值，接头面积百分率不宜大于50%（隔一错 一）；
3）机械连接应错开35d （按较小直径）接头面积 百分率不宜大于50%（隔一错一）；
2020/11/11
3
2.水平分布钢筋的连接及构造做法
1）一、二抗震等级底部加强区，采用绑扎搭接连 接时，应错开500mm，搭接长度为1.2laE(1.2la）； 同层及上下层均应错开；
国家标准图集全
1.0开头图集1.00D101-7预制分支电力电线安装PDF图集.pdf2.00D202-2应急柴油发电机组安装PDF图集.pdf3.00DX001建筑电气工程设计常用图形和文字符号PDF图集.pdf4.00J202-1坡屋面建筑构造.pdf2.1开头图集1.01(04)SG519多、高层民用建筑钢结构节点构造详图.pdf2.01D203-26~10千伏配电所二次接线(直流操作部分)PDF图集.pdf3.01D302-3低压母线分段断路线二次接线(续)PDF图集.pdf4.01D303-3常用水泵电气控制图PDF图集.pdf5.01J202-2坡屋面建筑构造(有檩体系).pdf6.01J304楼地面建筑构造.pdf7.01J925-1压型钢板、夹芯板屋面和墙体建筑构造.pdf8.01S122-10DFHRV系列导流浮动盘管型半容积式水加热器选用和安装.pdf9.01S122-1RV系统导流型容积式水加热器选用和安装.pdf10.01S122-2HRV系统导流型半容积式水加热器选用和安装.pdf11.01S122-3SV系列弹性管束型半容积式水加热器选和安装.pdf12.01S122-4SI系列弹性管束型半热式水加热器选和安装.pdf13.01S122-5TBF系列浮动盘管型半容积式水加热器选用和安装.pdf14.01S122-6SW、WW系列浮动盘管型半热式水加热器选用和安装.pdf15.01S122-7BFG系列浮动盘管型半容积式水加热器选用和安装.pdf16.01S122-8TGT系列浮动盘管型半热式水加热器选用和安装.pdf17.01S122-9ss,ms系列U形管型容积式水加热器选用和安装.pdf18.01S123贮水罐选用和安装.pdf19.01S125开水器(炉)选用和安装.pdf20.01S125开水器（炉）选用和安装.pdf21.01S201室外消火栓安装.pdf22.01S302雨水斗.pdf23.01S305小型潜水排污泵选用和安装.pdf24.01SS105常用小型仪表和特种阀门选用和安装.pdf25.01SS126住宅热水器选用和安装.pdf26.01SG519多、高层民用建筑钢结构节点构造详图.pdf27.01SJ606住宅门.pdf28.01SJ913住宅厨房.pdf29.01SJ914住宅卫生间.pdf30.01K403风机盘管安装PDF高清图集.pdf31.01ZJ110-1瓷面纤维增强小泥墙板建筑构造.pdf32.01R405压力表安装图PDF高清图集.pdf33.01R406温度仪表安装图PDF高清图集.pdf34.01R409管道穿墙、屋面防水套管PDF高清图集.pdf35.01R413室外热力管道安装-架空敷设PDF高清图集.pdf36.01R414到外热力管道安装架空管架结构PDF高清图集.pdf37.01R415室内动力管道装置安装-热力管道PDF高清图集.pdf38.01R416室内动力管道装置安装-乙炔氧气管道PDF高清图集.pdf 3.2开头图集1.02(04)SG518-1门式刚架轻型房屋钢结构-.pdf2.02D501-2等电位联结安装PDF图集.pdf3.02J003室外工程.pdf4.02J102-2框架结构填充小型空心砌块墙体建筑构造.pdf5.02J121-1外墙外保温建筑构造（一）.pdf6.02J301地下建筑防水构造.pdf7.02J331地沟和盖板.pdf8.02J401钢梯.pdf9.02J404-1电梯，自动扶梯，自动人行道.pdf10.02J503-1常用建筑色.pdf11.02J603-1铝合金门窗.pdf12.02J611-1钢、钢木大门.pdf13.02J611-2轻质推拉钢大门.pdf14.02J611-3电动上翻门、转折提升门等.pdf15.02J915公用建筑卫生间.pdf16.02R110燃气（油）锅炉房工程设计施工图集PDF高清图集.pdf17.02R111小型立、卧式油罐图集PDF高清图集.pdf18.02R112拱顶油罐图集PDF高清图集.pdf19.02S101矩形给水箱.pdf20.02S106中小型冷却塔选用和安装.pdf21.02S403钢制管件.pdf22.02S404防水套管.pdf23.02S501-2双层井盖.pdf24.02S515排水检查井.pdf25.02S701砖砌化粪池.pdf26.02SS405-1给排水硬聚氯也烯（PVC-U给水管安装）.pdf27.02SS405-2无规共聚聚丙烯（PP-R给水管安装）.pdf28.02SS405-3铝塑复合给水管安装.pdf29.02SS405-4交联聚也烯（PE-X）给水管安装.pdf30.02SS104二次供水消毒设备选用与安装.pdf31.02SG518-1门式刚架轻型房屋钢结构.pdf32.02SG614框架结构填充小型空心砌块墙体结构构造.pdf33.02X201-1空调系统控制PDF高清图集.pdf34.02ZG710发泡水泥复合板.pdf4.3开头图集1.03D10310kv和以下架空线路安装PDF图集.pdf2.03D201-410KV及以下变压器室布置和变配电所常用设备构件安装PDF图集.pdf3.03D301-3钢导管配线安装PDF图集.pdf4.03D501-3利用建筑金属体做防雷和接地装置安装PDF图集.pdf5.03D501-4接地装置安装PDF图集.pdf6.03D602-1变配电系统智能化系统设计(10KV和以下)PDF图集.pdf7.03D603住宅小区建筑电气设计与施工图集PDF图集.pdf8.03D702-3特殊灯具安装PDF图集.pdf9.03D704-1小演播室和多功能厅灯光设计PDF图集.pdf10.03D705-1电热采暖、伴热设备安装PDF图集.pdf11.03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图.pdf12.03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图.pdf13.03G102钢结构设计制图深度和表示方法.exe14.03G322-1钢筋混土过梁.pdf15.03G322-2钢筋混土过梁(燃结多孔砖砌体).pdf16.03G322-3钢筋混土过梁(混凝土小型空心砌块砌体).pdf17.03G329-1建筑抗震构造详图.pdf18.03G363多层砖房钢筋混凝土构造柱抗震节点详图.pdf19.03G372钢筋混凝土雨篷.pdf20.03J001围墙大门.pdf21.03J012-1环境景观-室外工程细部构造.pdf22.03J012-2环境景观-绿化种植设计.pdf23.03J103-2～7建筑幕墙.pdf24.03J104蒸压加气混凝土砌块建筑构造.pdf25.03J111-1轻钢龙骨内隔墙.pdf26.03J111-2预制轻钢龙骨内隔墙.pdf27.03J112中空内模金属网水泥内隔墙.pdf28.03J113轻质条板内隔墙.pdf29.03J114-1轻集料空心砌块内隔墙.pdf30.03J122外墙内保温建筑构造.pdf31.03J201-2平屋面建筑构造（二）.pdf32.03J203平屋面改坡屋面建筑构造.pdf33.03J402钢筋混凝土螺旋梯.pdf34.03J501-2钢筋混凝土雨篷建筑构造.pdf35.03J502-1内装修-轻钢龙骨内（隔）墙装修和隔断.pdf36.03J502-2内装修-室内吊顶.pdf37.03J502-3内装修-室内（楼）地面和其它装修构造.pdf38.03J601-2木门窗.pdf39.03J601-3模压门.pdf40.03J603-2铝合金节能门窗.pdf41.03J609防火门窗.pdf42.03J611-4铝合金、彩钢、不绣钢、夹芯板大门.pdf43.03J922-1地方传统建筑（微州地区）.pdf44.03J926建筑无障碍设计.pdf45.03J930-1住宅建筑构造.pdf46.03K202离心式水泵安装PDF高清图集.pdf47.03K404低温热水地板辐射供暖系统施工安装PDF高清图集.pdf48.03K501-1燃气红外线辐射供暖系统设计选用和施工安装PDF高清图集.pdf49.03R102蓄热式电锅炉房工程设计施工图集PDF高清图集.pdf50.03R401-2开式水箱PDF高清图集.pdf51.03R402除污器PDF高清图集.pdf52.03R411-1室外热力管道安装-地沟敷设PDF高清图集.pdf53.03R411-2室外热力管道地沟PDF高清图集.pdf54.03R420流量仪表管路安装图PDF高清图集.pdf55.03R421物(液)位仪表安装图PDF高清图集.pdf56.03S401管道和设备保温、防结露和电伴热.pdf57.03S402室内管道支架和吊架.pdf58.03S407-1建筑给水金属管道安装-铜管.pdf59.03S702钢筋混凝土化粪池.pdf60.03SS408住宅厨、卫给排水管道安装.pdf61.03SG409预应力混凝土管桩.pdf62.03SG435-1预应力混凝土圆孔板.pdf63.03SG435-2预应力混凝土圆孔板.pdf64.03SG519-1多、高层建筑钢结构节点连接.pdf65.03SG520-1实腹式钢吊车梁.pdf66.03SG520-2实腹式钢吊车梁.pdf67.03SG610-1建筑结构隔震构造详图.pdf68.03SG611砖混结构加固与修复.pdf69.03SG615配筋混凝土砌块砌体建筑结构构造.pdf70.03SG715-1蒸压轻质加气混凝土板（NALC）构造详图.pdf71.03SR113中央液态冷热源环境系统设计施工图集PDF高清图集.pdf72.03SR417-2装配式管道吊持支装安装图PDF高清图集.pdf73.03X102移动通信室内信号覆盖系统PDF高清图集.pdf74.03X201-2建筑设备监控系统设计与安装PDF高清图集.pdf75.03X301-1广播与扩声PDF高清图集.pdf76.03X401-2有线电视系统PDF高清图集.pdf77.03X502空气采样早期烟雾探测系统PDF高清图集.pdf78.03X602智能家居穿控制系统设计施工图集PDF高清图集.pdf79.03X801-1建筑智能化系统集成设计图集PDF高清图集.pdf5.4开头图集1.04CJ01-1变形缝建筑构造（一）参考图.pdf2.04CJ01-2变形缝建筑构造（二）参考图.pdf3.04CJ01-3变形缝建筑构造（三）参考图.pdf4.04CJ02飞机库大门参考图.pdf5.04CD01双电源自动转换装置设计图集PDF图集.pdf6.04D201-3室外变压器安装PDF图集.pdf7.04D202-3集中型电源应急照明系统PDF图集.pdf8.04D701-1电气坚井设备安装PDF图集.pdf9.04D701-3电缆桥架安装PDF图集.pdf10.04D702-1常用低压配电设备安装PDF图集.pdf11.04DX002工程建设标准强制性条文及应用实例(房屋建筑部分-电气专业)PDF图集.pdf12.04DX003民用建筑工程电气施工图设计深度图样[作废,由09DX004替代]PDF图集.pdf13.04DX101-1建筑电气常用数据PDF图集.pdf14.04G101-3混凝土结构施工图平面整体表示方法制规则和构造详图(筏形基础).pdf15.04G101-4混凝土结构施工图平面整体表示方法制规则和构造详图.pdf16.04G103民用建筑工程结构施工图设计深度图样.exe17.04G211砖烟囱.pdf18.04G314钢筋混凝土折线形屋架.pdf19.04G320钢筋混凝土基础梁.pdf20.04G321钢筋混凝土连系梁.pdf21.04G322-4钢筋混凝土折过梁.pdf22.04G323-1钢筋混凝土吊车梁（工作级别A6）.pdf23.04G323-204G323-1钢筋混凝土吊车梁（工作级别A4、5）.pdf24.04G325吊车轨道联结和车挡.pdf25.04G329-2建筑物抗震构造详图.pdf26.04G329-3建筑物抗震构造详图.pdf27.04G329-4建筑物抗震构造详图.pdf28.04G329-5建筑物抗震构造详图.pdf29.04G329-6建筑物抗震构造详图.pdf30.04G329-7建筑物抗震构造详图.pdf31.04G329-8建筑物抗震构造详图.pdf32.04G337吊车梁走道板.pdf33.04G353-1钢筋混凝土屋面梁.pdf34.04G353-2钢筋混凝土屋面梁.pdf35.04G353-3钢筋混凝土屋面梁.pdf36.04G353-4钢筋混凝土屋面梁.pdf37.04G353-5钢筋混凝土屋面梁.pdf38.04G353-6钢筋混凝土屋面梁.pdf39.04G361预制钢筋混凝土方桩.pdf40.04G362钢筋混凝土结构预埋件.pdf41.04G410-11.5MX6.0M预应力混凝土屋面板.pdf42.04G410-21.5MX6.0M预应力混凝土屋面板.pdf43.04G415-1预应力混凝土折线形屋架.pdf44.04G4266m后张法预应力混凝土吊车梁.pdf45.04G612砖墙结构构造.pdf46.04J008档土墙（重力式、衡重式、悬臂式）.pdf47.04J012-3环境景观-亭廊架之一.pdf48.04J101砖墙建筑构造(燃结多孔砖和普通砖、蒸压砖).pdf49.04J114-2石膏砌块内隔墙.pdf50.04J601-1木门窗.pdf51.04J602-1实腹钢门窗32系列.pdf52.04J610-1特种门窗.pdf53.04J621-2电动采光排烟天窗.pdf54.04J631门、墙、窗幕墙用五金附件.pdf55.04J801民用建筑工程建筑施工图设计深度图样.pdf56.04J923-1老年人居住建筑.pdf57.04K502热水集中采暖分户热计量系统施工安装PDF高清图集.pdf58.04S107游泳场附件安装和设备选用PDF图集.pdf59.04S202室内消火栓安装PDF图集.pdf60.04S204消防专用水泵选用和安装PDF图集.pdf61.04S206自动喷水与水喷雾灭火设施安装PDF图集.pdf62.04S301建筑排水设备附件选用安装PDF图集.pdf63.04S407-2建筑给水金属管道安装-薄壁不绣钢管PDF图集.pdf64.04S409建筑排水用柔性接品和铸铁管安装PDF图集.pdf65.04S516混凝土排水管道基础和接口PDF图集.pdf66.04S519小型排水构筑物PDF图集.pdf67.04S520埋地塑料排水管道施工PDF图集.pdf68.04S531-1湿陷性黄土地区给水排水管道基础和接口PDF图集.pdf69.04S531-2湿陷性黄土地区给水排水检漏管沟PDF图集.pdf70.04S531-3湿陷性黄土地区给水排水检漏井PDF图集.pdf71.04S531-4湿陷性黄土地区给水阀门井PDF图集.pdf72.04S531-5湿陷性黄土地区排水检查井PDF图集.pdf73.04S801-1钢筋混凝土倒锥壳保温水塔(50M3,100M3)PDF图集.pdf74.04S801-2钢筋混凝土倒锥壳保温水塔(150M3,200M3,300M3)PDF图集.pdf75.04S802-1钢筋混凝土倒锥壳不保温水塔(50M3,100M3)PDF图集.pdf76.04S802-2钢筋混凝土倒锥壳不保温水塔(150M3,200M3,300M3)PDF图集.pdf77.04S803圆形钢筋混凝土蓄水池PDF图集.pdf78.04S901民用建筑工程给水排水施工图设计深度图样PDF图集.pdf79.04SG307现浇钢筋混凝土板式楼梯.pdf80.04SG308混凝土后锚固连接构造.pdf81.04SG309钢筋焊接网混凝土楼板与剪力墙构造详图.pdf82.04SG330相关规定.pdf83.04SG518-2门式刚架轻型房屋钢结构（有悬挂吊车）.pdf84.04SG518-3门式刚架轻型房屋钢构（有吊车）.pdf85.04SG519-2多、高层建筑钢结构节点连接.pdf86.04SG523型钢混凝土组合结构构造.pdf87.04X501火灾报警和消防控制PDF高清图集.pdf6.5开头图集1.05CJ04合成树脂（复合塑料）瓦屋面建筑构造.pdf2.05D702-4用户终端箱PDF图集.pdf3.05DX004民用建筑工程电气初步设计深度图样PDF图集.pdf4.05J102-1混凝土小型空心砌块墙体建筑构造.pdf5.05J621-1天窗（上悬钢天窗、下悬钢天窗，平天窗）.pdf6.05J621-3通风天窗.pdf7.05J623-1钢天窗架建筑构造.pdf8.05J624-1百叶窗（一）.pdf9.05J802民用建筑工程建筑初步设计深度图样.pdf10.05J909工程做法.pdf11.05J910-1钢结构住宅（一）.pdf12.05J910-2钢结构住宅（二）.pdf13.05J927-1汽车库（坡道式）建筑构造.pdf14.05K102风机安装PDF高清图集.pdf15.05K210采暖空调循环系统定压PDF高清图集.pdf16.05K232分（集）水器、分汽缸PDF高清图集.pdf17.05K405新型散热器的选用与安装PDF高清图集.pdf18.05R103热交换站工程设计施工图集PDF高清图集.pdf19.05R401-3常压蓄热水箱PDF高清图集.pdf20.05R407蒸汽凝结水回收和疏水装置的选用与安装PDF高清图集.pdf21.05R410热力管道直埋敷设PDF高清图集.pdf22.05R417-1室内管道支吊架PDF高清图集.pdf23.05R502燃气工程设计施工PDF高清图集.pdf24.05CG02钢结构设计图实例-多、高层房屋.pdf25.05G104民用建筑工程结构初步设计深度图样.exe26.05G212钢筋混凝土烟囱.pdf27.05G335单层工业厂房钢筋混凝土柱.pdf28.05G336柱间支撑.pdf29.05G359-1悬挂运输设备轨道.pdf30.05G359-2悬挂运输设备轨道.pdf31.05G359-3悬挂运输设备轨道.pdf32.05G359-4悬挂运输设备轨道.pdf33.05G414-1～5预应力混凝土工字形屋面梁.pdf34.05G511梯形钢屋架.pdf35.05G512钢天窗架.pdf36.05G513钢托架.pdf37.05G514-112m实腹式钢吊车梁轻级工作制（A1~A3）Q235钢.pdf38.05G514-212m实腹式钢吊车梁中级工作制（A4、A5）Q235钢.pdf39.05G514-312m实腹式钢吊车梁中级工作制（A4、A5）Q345钢.pdf40.05G514-412m实腹式钢吊车梁重量级工作制（A6、A7）Q345钢.pdf41.05G515轻形屋面梯形钢屋架.pdf42.05G516轻形屋面钢天窗架.pdf43.05G517轻形屋面三角形钢屋架.pdf44.05G525吊车轨道联结和车挡.pdf45.05S108倒流防止器安装PDF图集.pdf46.05S502室外排水管道附属构筑物PDF图集.pdf47.05S506-1自承式平直形架空钢管PDF图集.pdf48.05S518雨水口PDF图集.pdf49.05S804矩形钢筋混凝土蓄水池PDF图集.pdf50.05S902民用建筑给水排水初步设计深度图样PDF图集.pdf51.05SD604小城镇住宅电气设计与安装PDF图集.pdf52.05SDX005民用建筑工程设计互提资料深度和图样电气专业PDF图集.pdf53.05SDX006民用建筑工程设计常见问题分析及图示(电气专业)PDF图集.doc54.05SDX007建筑电气实践教学和见习工程师图册PDF图集.pdf55.05SFD10人民防空地址室设计规范图示电气专业PDF高清图集.pdf56.05SFG04防空地下室室外出入口部钢结构装配式防倒塌棚架结构设计PDF高清图集.pdf57.05SFG04防空地下室室外出入口部钢结构装配式防倒塌棚架结构设计PDF高清图集.pdf58.05SFJ05防空地下室室外出入口部钢结构装配式防倒塌棚架建筑设计PDF高清图集.pdf59.05SFJ10人民防空地下室设计规范图示建筑专业PDF高清图集.pdf60.05SFK10人民防空地下室设计规范图示通风专业PDF高清图集.pdf61.05SFS10人民防空地下室设计规范图示给水排水专业PDF高清图集.pdf62.05SG105民用建筑工程设计互提资料深度和图样结构专业.pdf63.05SG109-1民用建筑工程设计常见问题分析和图示.pdf64.05SG109-2民用建筑工程设计常见问题分析和图示 .exe65.05SG109-3民用建筑工程设计常见问题分析和图示.exe66.05SG109-4民用建筑工程设计常见问题分析和图示.exe67.05SG110建筑结构实践教学和见习工程师图册.pdf68.05SG332小城镇住宅结构构件与构造.pdf69.05SG343现浇混凝土空心楼盖.pdf70.05SG408SP预应力空心板.pdf71.05SG521-1钢檩条、钢墙梁.pdf72.05SG521-2钢檩条、钢墙梁.pdf73.05SG521-3钢檩条、钢墙梁.pdf74.05SG521-4钢檩条、钢墙梁.pdf75.05SG522钢与混凝土组合楼（屋）盖结构构造.pdf76.05SG616混凝土砌块系列块型.pdf77.05SG811条形基础.pdf78.05SJ806民用建筑工程设计互提资料深度和图样建筑专业.pdf79.05SJ807民用建筑工程设计常见问题分析和图示建筑专业.pdf80.05SJ810建筑实践教学和见习工程师图册.pdf81.05SJ811建筑设计防火规范图示.pdf82.05SJ917-1小城镇住宅通用(示范)设计北京地区.pdf83.05SJ917-2小城镇住宅通用(示范)设计辽宁抚顺地区.pdf84.05SJ917-3小城镇住宅通用(示范)设计青海西宁地区.pdf85.05SJ917-4小城镇住宅通用(示范)陕西西安地区.pdf86.05SJ917-5小城镇住宅通用(示范)设计浙江绍兴地区.pdf87.05SJ917-6小城镇住宅通用(示范)设计福建福州地区.pdf88.05SJ917-7小城镇住宅通用(示范)设计广东东莞地区.pdf89.05SJ917-8小城镇住宅通用(示范)设计重庆地区.pdf90.05SJ917-9小城镇住宅通用(示范)设计广西西宁地区.pdf91.05SJ918-1传统特色小城镇住宅微州地区.pdf92.05SJ918-2传统特色小城镇住宅泉州地区.pdf93.05SJ918-3传统特色小城镇住宅丽江地区.pdf94.05SJ918-4传统特色小城镇住宅山西晋中地区.pdf95.05SJ918-5传统特色小城镇住宅新疆伊梨地区.pdf96.05SJ918-6传统特色小城镇住宅东北地区.pdf97.05SJ918-7传统特色小城镇住宅北京地区.pdf98.05SJ918-8传统特色小城镇住宅浙江台州地区.pdf99.05SJ919小城镇住宅建筑构造.pdf100.05SK510小城镇住宅采暖通风设备选用与安装PDF高清图集.pdf101.05SK603民用建筑工程设计互提资料深度和图样暖通空凋专业PDF高清图集.pdf102.05SK604PDF高清图集.exe103.05SK605暖通空调实践教学和见习工程师图册PDF高清图集.pdf104.05SS121热水机组选用与安装PDF图集.pdf105.05SS521预制装配式钢筋混凝土排水检查井PDF图集.pdf106.05SS522混凝土模块式排水检查井PDF图集.pdf107.05SS903民用建筑工程设计互提资料深度和图样给水排水专业PDF图集.pdf108.05SS904PDF图集.exe109.05SS904民用建筑工程设计常见问题分析及图示-给排水专业下部PDF图集.pdf110.05SS905给水排水实践教学和见习工程师图册PDF图集.pdf111.05SS907小城镇住宅给水排水设施选用和安装PDF图集.pdf112.05MR101城市道路-施工图设计深度图样PDF高清图集.pdf113.05MR102城市道路-立体交叉施工图设计深度图样PDF高清图集.pdf114.05MR103城市道路-立体交叉可行性研究初步设计深度图样PDF高清图集.pdf115.05MR104城市道路-路拱PDF高清图集.pdf116.05MR201城市道路-沥青路面PDF高清图集.pdf117.05MR202城市道路-水泥混凝土路面PDF高清图集.pdf118.05MR203城市道路-人行道铺砌PDF高清图集.pdf119.05MR301城市道路-软土地基处理PDF高清图集.pdf120.05MR401城市道路-附属工程PDF高清图集.pdf121.05MR404城市道路-路缘石PDF高清图集.pdf122.05MR501城市道路-无障碍设计PDF高清图集.pdf123.05MR601城市道路-交通标志和标线PDF高清图集.pdf124.05MR602城市道路-安全防护设施PDF高清图集.pdf125.05X101-2地下通信线缆敷设PDF高清图集.pdf7.6开头图集1.06CG01蒸压轻质砂加气混凝土（AAC）砌块和板材结构构造.pdf2.06CG04钢结构设计示例-单层工业厂房.pdf3.06CG08悬挂运输设备轨道设计计算.pdf4.06CJ05蒸压轻质砂加气混凝土（AAC）砌块和板材建筑构造.pdf5.06CJ06-1开窗机（一）.pdf6.06CJ07改性膨胀珍珠岩外墙保温建筑构造--XR无机保温材料.pdf7.06D105电缆防火阻燃设计与施工PDF图集.pdf8.06D401-1吊车供电线路安装PDF图集.pdf9.06D401-4洁净环境电气设备安装PDF图集.pdf10.06D704-2中小型剧场舞台灯光设计PDF图集.pdf11.06DX008-1电气照明节能设计PDF图集.pdf12.06DX008-2电气设备节能设计PDF图集.pdf13.06G101-6混凝土结构施工图平面整体表示方法制图规则和构造详图.pdf14.06G112建筑结构设计常用数据.pdf15.06G901-1混凝土结构施工钢筋排布规则与构造详图.pdf16.06J106挡雨板和栈台雨篷.pdf17.06J121-3外墙外保温建筑构造（三）.pdf18.06J123墙体节能建筑构造.pdf19.06J204屋面节能建筑构造.pdf20.06J305重载地面、轨道等特殊楼地面.pdf21.06J403-1楼梯、栏杆、栏板（一）.pdf22.06J505-1外装修（一）.pdf23.06J506-1建筑外遮阳（一）.pdf24.06J607-1建筑节能门窗（一）.pdf25.06J902-1医疗建筑门、窗、隔断、防X射线构造.pdf26.06J908-1公共建筑节能构造严寒和寒冷地区.pdf27.06J908-2公共建筑节能构造夏热冬冷和夏热冬暖地区.pdf28.06J908-6太阳能热水器选用与安装.pdf29.06J908-7既有建筑节能改造（一）.pdf30.06J925-2压型钢板、夹芯板屋面和墙体建筑构造（二）.pdf31.06K105屋顶自然通风器选用与安装PDF高清图集.pdf32.06K131风管测量孔和检查门PDF高清图集.pdf33.06K301-1空气－空气能量回收装置选取用与安装（新风换气机部分）PDF高清图集.pdf34.06K301-2空调系统热回收装置选用与安装PDF高清图集.pdf35.06K503太阳能集热系统设计与安装PDF高清图集.pdf36.06K504水环热泵空调系统设计与安装PDF高清图集.pdf37.06K610冰蓄冷系统设计与施工图集PDF高清图集.pdf38.06MS201市政排水管道工程和附属设施PDF图集.pdf39.06S506-2自承式圆弧形架空钢管PDF图集.pdf40.06SD702-5电气设备在压型钢板、夹芯板上安装PDF图集.pdf41.06SJ803民用建筑工程室内施工图设计深度图样.pdf42.06SJ805建筑场地园林景观设计深度和图样.pdf43.06SJ812高层民用建筑设计防火规范图示 .pdf44.06SJ813民用建筑设计通则图示.pdf45.06SG429后张预应力混凝土结构施工图表示方法和构造详图.pdf46.06SG432-1预应力混凝土双T板.pdf47.06SG439-1预应力混凝土叠合板.pdf48.06SG501民用建筑钢结构防火构造.pdf49.06SG515-1轻型屋面梯形钢屋架（圆钢管、方钢管）.pdf50.06SG515-2轻型屋面梯形钢屋架（部分T形钢）.pdf51.06SG517-1轻型屋面三角形钢屋架（圆钢管、方钢管）.pdf52.06SG517-2轻型屋面三角形钢屋架（部分T形钢）.pdf53.06SG524钢管混凝土结构构造.pdf54.06SG529-1单层房屋钢结构节点构造详图.pdf55.06SG614-1砌体填充墙结构构造.pdf56.06SG812桩基承台.pdf57.06R115地源热泵冷热源机房设计与施工PDF高清图集.pdf58.06R201直燃型糗化锂吸收型制冷(水)机房设计与安装PDF高清图集.pdf59.06R403锅炉房烟道和附件PDF高清图集.pdf60.06R503PDF高清图集.exe61.06SG331-1混凝土异形柱结构构造（一）.pdf62.06SS109管网叠压供水设备选用与安装PDF图集.pdf63.06SS127热泵热水系统选用与安装PDF图集.pdf64.06SS128太阳能集中热水系统选用与安装PDF图集.pdf65.06SX503安全防范系统设计与安装PDF高清图集.pdf66.06X701体育建筑专用弱电系统设计安装PDF高清图集.pdf8.7开头图集1.07CJ03-1轻钢龙骨石膏板隔墙、吊顶.pdf2.07CJ08.exe3.07CJ09防水透汽膜建筑构造-特卫强防水透汽材料.pdf4.07CJ10聚合物水泥防水涂料建筑构造-RG防水涂料.pdf5.07CJ11铝复合板幕墙建筑构造-“加铝”开放式幕墙系统.pdf6.07CJ12节能铝合金门窗-蓝光系列.pdf7.07CJ15波形沥青瓦、波形沥青防水板建筑构造.pdf8.07D706-1体育建筑电气设计安装PDF图集.pdf9.07FD01防空地下室电气设计示例PDF高清图集.pdf10.07FD02防空地下室电气设备安装PDF高清图集.pdf11.07FG01防空地下室设计荷载和结构构造PDF高清图集.pdf12.07FJ01防空地下室建筑设计示例PDF高清图集.pdf13.07FJ02防空地下室建筑构造PDF高清图集.pdf14.07FJ03防空地下室防护设备选用PDF高清图集.pdf15.07FJ05防空地下室移动柴油电站PDF高清图集.pdf16.07FK01防空地下室通风设计示例PDF高清图集.pdf17.07FK02防空地下室通风设备安装PDF高清图集.pdf18.07FS02防空地下室给排水设施安装PDF高清图集.pdf19.07G120工程做法(自重计算).pdf20.07J107夹心保温墙建筑构造.pdf21.07J205玻璃采光顶.pdf22.07J306窗井、设备吊装口、排水沟、集水坑.pdf23.07J501-1钢雨篷（一）玻璃面板.pdf24.07J604未增塑聚氯已烯（PVC-U）塑料门窗.pdf25.07J623-3天窗挡风板和挡雨片.pdf26.07J901-1实验室建筑设备（一）.pdf27.07J901-2实验室建筑设备（二）.pdf28.07J902-2医疗建筑固定设施.pdf29.07J902-3医疗建筑卫生间、淋浴间、洗池.pdf30.07J905-1防火建筑构造（一）.pdf31.07J912-1变配电所建筑构造.pdf32.07J916-1住宅排气道（一）.pdf33.07J920城市独立式公共厕所.pdf34.07K104除尘设备选用与安装PDF高清图集.pdf35.07K120风阀选用与安装PDF高清图集.pdf36.07K133薄钢板法兰风管制作与安装PDF高清图集.pdf37.07K203建筑空调循环冷却水系统设计与安装PDF高清图集.pdf38.07K304空调机房设计与安装PDF高清图集.pdf39.07K505洁净手术部和医用气体设计与安装PDF高清图集.pdf40.07MR402城市道路-装配式挡土墙PDF高清图集.pdf41.07MR403城市道路-护坡PDF高清图集.pdf42.07MS101市政给水管道工程和附属设施PDF图集.pdf43.07S207气体消防系统选用、安装与建筑灭火器选用配置PDF图集.pdf44.07S906给水排水构筑物选用图(水池、水塔、化粪池，小型排水构筑物)PDF图集.pdf45.07SD101-8电力电缆井设计安装PDF图集.pdf46.07SG111-1建筑结构加固施工图设计表示方法.pdf47.07SG111-2建筑结构加固施工图设计深度图样.pdf48.07SG359-5悬挂运输设备轨道.pdf49.07SG518-4多跨门式刚架轻形房屋钢结构（无吊车）.pdf50.07SG526户外钢结构独立柱广告牌.pdf51.07SG531钢网架结构设计.pdf52.07SJ507轻钢龙骨布面石膏板、布面洁净板隔墙和吊顶.pdf53.07SJ924木结构住宅.pdf54.07SS604建筑管道直钦水工程PDF图集.pdf55.07SS908建筑给水排水常用设计参数和数据PDF图集.pdf56.07R202空调用电制冷机房设计与施工PDF高清图集.pdf9.8开头图集1.08CG03轻型钢结构设计实例.pdf2.08CG09建筑震害分析和实例图解.pdf3.08CJ13钢结构镶嵌ASA板节能建筑构造.pdf4.08CJ14水泥基自流平楼地面建筑构造.pdf5.08CJ16挤塑聚苯已烯泡沫塑料板保温系统建筑构造.pdf6.08CJ17快速软卷门、透明分节、滑升门、卷帘门.pdf7.08D800-1民用建筑电气设计要点PDF图集.pdf8.08D800-2民用建筑电气设计与施工供电电源PDF图集.pdf9.08D800-3民用建筑电气设计与施工变配电所PDF图集.pdf10.08D800-3民用建筑电气设计与施工电配电所PDF图集.pdf11.08D800-4民用建筑电气设计与施工照明控制与灯具安装PDF图集.pdf12.08D800-5民用建筑电气设计与施工常用电气设备安装与控制PDF图集.pdf13.08D800-6民用建筑电气设计与施工室内布线PDF图集.pdf14.08D800-7民用建筑电气设计与施工室外布线PDF图集.pdf15.08D800-8民用建筑电气设计与施工防雷与接地PDF图集.pdf16.08FJ04防空地下室固定柴油电站PDF高清图集.pdf17.08FJ06防空地下室施工图设计深度要求和图样PDF高清图集.pdf18.08G221,08G332砌体地沟.pdf19.08J333建筑防腐蚀构造.pdf20.08J925-3压型钢板、夹芯板屋面和墙体建筑构造（三）含压型铝合金板.pdf21.08J927-2机械式汽车库建筑构造.pdf22.08J931建筑隔声与吸声构造.pdf23.08K132金属、非金属风管支吊架PDF高清图集.pdf24.08R301气体站工程设计与施工PDF高清图集.pdf25.08SG11-2混凝土结构加固构造.pdf26.08SG115-1钢结构施工图参数表示方法制图规则和构造详图.pdf27.08SG213-1钢烟囱.PDF28.08SG333、08SJ110-2预制混凝土外墙挂板.pdf29.08SG432-3预应力混土双T板.pdf30.08SG510-1轻型屋面平行弦钢屋架（圆钢管、方钢管）.pdf31.08SG520-3钢吊车梁（H型钢工作级别A1~A5）.pdf32.08SG618-1农村民宅抗震构造详图.pdf33.08SG618-2农村民宅抗震构造详图.pdf34.08SG618-3农村民宅抗震构造详图.pdf35.08SG618-4农村民宅抗震构造详图.pdf36.08SJ928社区卫生服务中心和服务站.pdf37.08SS523建筑小区塑料排水检查井PDF图集.pdf38.08SS703-2建筑中水处理工程(二)PDF图集.pdf39.08X101-3综合布线系统工程设计与施工PDF高清图集.pdf10.9开头图集1.09G901-2混凝土结构施工钢筋排布规则与构造详图（现浇混凝土框架、剪力墙、框架－剪力墙、框支剪力墙结构）.pdf2.09G901-3混凝土结构施工钢筋排布规则与构造详图.pdf3.09G901-4砼结构施工钢筋排布规则与构造详图(现浇砼楼面与屋面板).pdf4.09G901-5混凝土结构施工钢筋排布规则与构造详图(现浇混凝土板式楼梯).pdf5.90D703-1水箱和水池水位自动控制安装PDF图集.pdf6.91D701-2封闭式母线安装PDF图集.pdf7.91SB4-1排水工程标准图集PDF图集.pdf8.92S303医院卫生设备安装PDF图集.pdf9.92R423变角形过滤器PDF高清图集.pdf10.93D101-1户内电力电缆终端头PDF图集.pdf11.93D101-2户外电力电缆终端头PDF图集.pdf12.93D101-3电力电缆接头PDF图集.pdf13.93D101-4电力电缆终端头和接头PDF图集.pdf14.93D101-535KV和以下电缆敷设PDF图集.pdf15.93J007-1道路.pdf16.93J007-2道路.pdf17.93J007-3道路.pdf18.93J007-4道路.pdf19.93J007-5.exe20.93J007-6道路.pdf21.93J007-7道路.pdf22.93J007-8道路.pdf23.93K110-1风机入口阀PDF高清图集.pdf24.94K101-1轴流式通负机安装图PDF高清图集.pdf25.94K101-2玻璃钢屋顶风机基础和安装PDF高清图集.pdf26.94K402-1集气罐制作和安装PDF高清图集.pdf27.94R404热力管道焊制管件设计选用图PDF高清图集.pdf28.95D202-1蓄电池安装PDF图集.pdf29.95S124自控恒温装置PDF图集.pdf30.95S517排水管道出水口PDF图集.pdf31.95SS103立式水泵隔振和安装PDF图集.pdf32.96D301-1线槽配线安装PDF图集.pdf33.96D702-2常用灯具安装PDF图集.pdf34.96K110-2皮带防护罩PDF高清图集.pdf35.96K110-3电动机防雨罩PDF高清图集.pdf36.96K150-1筒形风帽和附件PDF高清图集.pdf37.96K150-2圆伞形风帽PDF高清图集.pdf38.96K150-3圆雏形风帽PDF高清图集.pdf。
常用楼板钢筋构造及坡屋面构造大样详图
国家建筑标准设计图集钢筋排布规则与构造详图
无锡云天汽车配件有限公司ISO/TS16949:2002 质量管理体系内部审核记录汇编目录1年度内审计划（JL-P27-01）2审核日程表（JL-P27-02）3内部质量管理体系审核采用的过程分析模式图(JL-P27-00)4内审检查表（JL-P27-03）5不符合項报告（JL-P27-04）6内审报告（JL-P27-05）7不符合項分布表（JL-P27-06）8会议签到表（JL-P04-05）编辑:审核:批准:王秋雅日期:2007-07-252007 年度内审计划 JL-P27-01 N.06011审核目的全面检查本公司所建立的ISO/TS16949：2002质量管理体系是否保持正常运行，评价质量管理体系的符合性和有效性。
2审核范围ISO/TS16949：2002质量管理体系覆盖的所有部门、过程和班次。
3审核依据⑴ ISO/TS16949:2002 标准要求；⑵相关法律法规、国家/行业标准及其他要求；⑶ISO/TS16949:2002《质量手册》、《程序文件》及相关文件；⑷顾客的特殊要求及与顾客签订的合同等。
4审核日程安排表示纠正措施已验证合格编制：审核：批准：日期：2007-03-15 日期：2007-03-15 日期：2007-03-15编制：审核批准日期：内部质量管理体系审核采用的过程分析模式图JL-P27-00质量管理体系运行是由若干相关的过程构成的。
一个过程可能要由若干按一定顺序运行并相互关联的子过程构成。
所以，一个过程可能由若干部门共同完成；一个部门也可能涉及若干过程的运行。
审核中应以过程方法为纲，根据上面过程乌龟图的模式，编制《内审检查表》，将每一具体过程加以展开。
审核时应根据《内审检查表》检查：1每一过程的输入是否充分？2国成输出是否适宜和有效？3过程的责任是否清楚和明确，岗位人员人员是否胜任？4过程地资源是否充分和良好？5过程的运行程序/方法是否正确并得到实施？6过程是否达到了策划的预期目标？7过程的各项活动是否充分予以展开？（具体格式见内审检查表JL-P27-03 No.00）在《内身检查表》中应记录各部门在过程运行时的实施结果，据此判断过程是否达到策划的预期结果，并提出不合格项。
现浇混凝土结构施工-钢筋排布规则与构造
2）混凝土强度等级不大于C25，厚度增加5mm；
3）设计使用年限为100年时，增大1.4倍；
4）有垫层的基础底部钢筋保护层厚度不应小于 40mm;不宜做无混凝土垫层的基础；
5)桩承台、承台梁下部保护层厚度50～100mm；
6）受力钢筋保护层不应小于钢筋的公称直径d；
2020/8/5
12
4.柱、梁和墙纵向受力钢筋保护层厚度大于50mm， 应采取有效防裂措施，如设置防裂钢筋网片，并 采取有效的定位和绝缘措施； 防裂网片的保护层厚度 不应小于25mm；
Ⅱ级 — 接头的抗拉强度不小于被连接钢筋极限抗拉 强度标准值；
Ⅲ级 — 接头的抗拉强度不小于被连接钢筋屈服强 度标准值1.25倍；
接头连接件的要求：
其屈服承载力和抗拉承载力的标准值，不应小 于被连接钢筋的屈服承载力和受拉承载力标准值 的1.10倍。
2020/8/5
37
8.焊接连接
1）接头应错开，并避开受力较大的部位（传力的重 要性）；
fy-- 普通钢筋抗拉强度设计值 ft-- 混凝土轴心抗拉强度设计值，当混凝土强度等级
高于钢筋的外形系数
锚固钢筋外形系数
注：混凝土轴心抗拉强度等级所指的部位。
2020/8/5
19
受拉钢筋基本锚固长度表lab
⑴ 光面受拉钢筋端部做180°弯钩，弯弧内直径不 小于2.5d,直线段不小于3d(受压钢筋不做弯钩)
5）套筒保护层厚度也应满足最小保护层厚度要求， 且不得小于15mm，横向净距不应小于25mm；
6）套筒处箍筋置于套筒两侧并适当减小箍筋间距；
7）直接承受动力荷载构件，接头不应大于50%。
2020/8/5
36
8）机械连接接头的等级
国家建筑标准设计图集16G101-3 混凝土结构施工图平面整体表示方法制图规则和构造详图 ppt
• 2、当非对称独立基 础底板长度≥2500， 但该基础某侧从柱 中心支基础底板边 缘的距离小于1250 时，钢筋在该侧不 应减短。
工程概况
2021/5/25
工程概况
2021/5/25
工程概况
2021/5/25
工程概况
• 个人理解：梁板式筏形基础梁有外伸构造时，底部钢筋应加设二排钢筋
• 6.伸至钢筋网上的边缘构件角部纵筋(不包含端柱)之间间距不应大于造500，不满足时应将边缘构件 其他纵筋伸至钢筋网上。
• 7.“边缘构件角部纵筋”图中角部纵筋(不包含端柱)是指边缘构件阴影区角部纵筋，图示为红色点状 钢筋，图示红色的箍筋为在基础高度范围内采用的箍筋形式。
2021/5/25
工程概况
2021/5/25
2021/5/25
2021/5/25
2021/5/25
三
2021/5/25
筏板基础
2021/5/25
2021/5/25
工程概况
2021/5/25
2021/5/25
2021/5/25
2021/5/25
四
2021/5/25
桩基础
2021/5/25
注：预应力管桩只 需考虑桩芯钢筋表 示方法，不做细述
1、独立基础平面注写方式
2021/5/25
普通独立基础截面标注
2021/5/25
工程概况
杯口独立基础截面标注
2021/5/25
工程概况
独立基础底板配筋
2021/5/25
杯口独立基础顶部钢筋网
2021/5/25
杯口独立基础杯壁钢筋网
2021/5/25
2021/5/25
16G101平法施工图集与旧平法图集的对比
原有内容系统梳理 适应新规范的修订 考虑实际新增内容
目录
总则和一般构造 柱平法制图规则和标准构造详图 剪力墙平法制图规则和标准构造详图 梁平法制图规则和标准构造详图 板平法制图规则和标准构造详图 楼板相关制图规则和标准构造详图
16G 无此页
11G P63
1、总说明已经明确：本图集适用于抗震设防烈度6-9度地区，非抗震KZ不适合本图集。
影响 对设计有影响 算量是依据设计考虑抗震和非抗震计算，没有影响
KZ边柱和角柱柱顶纵向钢筋构造
16G P67
影响 对设计、施工有影响 算量有影响。
11G P59
1、节点①：附加角筋，11G是有柱纵筋直径≥25时条件才设置，16G可以理解为必须设置。 2、节点⑤：11G无且伸至梁底的要求。
影响 设计、施工有小的影响，对算量没有影响。
梁上柱LZ纵筋构造
16G P65
11G P61
1、梁上柱节点，柱纵筋伸入节点内长度和弯折长度发生变化。 2、16G要求伸至梁底且≥20d,弯折长度15d 2、梁上柱，梁内箍筋间距不大于500要求，至少两道柱箍筋。（不是只设置两道柱箍筋就可以了）
影响 对设计、施工有影响 算量有影响。
柱嵌固部位的计算
什么是嵌固部位？
嵌固部位即嵌固端就是平常 说的固定端,不允许构件在 此部位有任何位移或相对嵌 固端以上部位位移很小。
嵌固部位的纵计算和箍筋加密
软件设置：
地下一层增加钢筋在嵌固部位的锚固构造
混凝土钢筋结构排列分布与详图
混凝土钢筋结构排列分布与详图1 一般的粱和柱子的保护层大于或等于40mm时，应该要设置保护层防裂构造。
一般长用的用网片的方法来防止保护层开裂。
（采用直径为4或6的钢筋，间距为150组合起的网状构造）。
、若梁顶部有现浇板钢筋配置通过时，可视为已采取防裂构造措施。
2 基础中的纵向受力钢筋混凝土保护厚度要大于等于40mm，如果没有垫层时不应小于70mm。
3当梁的腹板高度大于等于450MM时，需要在梁的两侧配置相应的构造钢筋，其间距不宜大于200mm，梁的下部纵向钢筋水平间距不应小于25mm和d。
当梁的下部钢筋配置多于两排时，两排以上的中距比下面两排的中距增大一倍，各排钢筋的净距离不应小于25mm和d。
梁的上部钢筋纵向水平方向净距离不应小于30mm和1.5d。
4，剪力墙水平分布钢筋及竖向分布钢筋距离不应该大于300mm。
5 纵向非抗震锚固长度La，当钢筋混凝土施工中易受扰动时，其锚固长度应按表中数值乘以修正系数1.1来确定锚固长度。
在任何情况下，锚固长度不应小于250mm.当HPB235级钢筋受拉时，其末端应做180度弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯后平直部分长度要大于等于3d.受压时，可不做弯钩。
6 抗震锚固长度LaE当不同直径的钢筋绑扎搭接时，搭接长度按较小的直径计算，任何情况下搭接长度不应小于300mm.钢筋的绑扎长度（抗震要求）等于抗震锚固长度乘以修正系数，当强度小于等于25时修正系数为1.2，当强度为50时采用1.4的修正系数.100时采用1.6的修正系数。
7 当末端需做135度时弯后（内）长度不应小于4d，当设计要求做90度时，弯折处的弯弧内直径不应小于5d。
8箍筋，拉筋弯钩构造，弯折角度为135度。
箍筋弯钩弯后平直部分长度：对一般结构，不宜小于5d，对有抗震，抗扭等要求的结构，不应小于10d和75mm的较大值。
螺旋箍筋弯钩弯后平直部分长度不宜小于10d. 拉筋弯钩构造要求与箍筋相同。
国家建筑标准设计图集钢筋排布规则与构造详图
国家建筑标准设计图集钢筋排布规则与构造详图-----------------------作者：-----------------------日期：云天汽车配件ISO/TS16949:2002 质量管理体系部审核记录汇编目录1年度审计划（JL-P27-01）2审核日程表（JL-P27-02）3部质量管理体系审核采用的过程分析模式图(JL-P27-00)4审检查表（JL-P27-03）5不符合項报告（JL-P27-04）6审报告（JL-P27-05）7不符合項分布表（JL-P27-06）8会议签到表（JL-P04-05）编辑:审核:批准:王秋雅日期:2007-07-252007 年度审计划 JL-P27-01 N.06011审核目的全面检查本公司所建立的ISO/TS16949：2002质量管理体系是否保持正常运行，评价质量管理体系的符合性和有效性。
2审核围ISO/TS16949：2002质量管理体系覆盖的所有部门、过程和班次。
3审核依据⑴ ISO/TS16949:2002 标准要求；⑵相关法律法规、国家/行业标准及其他要求；⑶ISO/TS16949:2002《质量手册》、《程序文件》及相关文件；⑷顾客的特殊要求及与顾客签订的合同等。
4审核日程安排；;编制：审核：批准：日期：2007-03-15 日期：2007-03-15 日期：2007-03-15审核日程表JL-P27-02 No.0601-1审核日程表JL-P27-02 No.0601-2编制：审核批准日期：部质量管理体系审核采用的过程分析模式图JL-P27-00质量管理体系运行是由若干相关的过程构成的。
一个过程可能要由若干按一定顺序运行并相互关联的子过程构成。
所以，一个过程可能由若干部门共同完成；一个部门也可能涉及若干过程的运行。
审核中应以过程方法为纲，根据上面过程乌龟图的模式，编制《审检查表》，将每一具体过程加以展开。
审核时应根据《审检查表》检查：1每一过程的输入是否充分？2国成输出是否适宜和有效？3过程的责任是否清楚和明确，岗位人员人员是否胜任？4过程地资源是否充分和良好？5过程的运行程序/方法是否正确并得到实施？6过程是否达到了策划的预期目标？7过程的各项活动是否充分予以展开？（具体格式见审检查表JL-P27-03 No.00）在《身检查表》中应记录各部门在过程运行时的实施结果，据此判断过程是否达到策划的预期结果，并提出不合格项。
16G101平法图集与旧平法图集的对比
G901系统图集（混凝土结构施工钢筋排布规则与构造详图） 12G901-1 12G901-2 12G901-3
平法的发展
03G101系列 《03G101-1》《03G101-2》 《04G101-3》《04G101-4》 《06G101-1》《08G101-5》 《08G101-11》
影响范围
1、锚固、搭接值通过查表方式获得，让设计、施工、算量等人员使用起来更加简单。 2、减少争议
讨论
给小组讨论？15分钟
封闭箍筋及拉筋弯钩构造
16框架梁以及不考虑抗震的构件，箍筋及拉筋弯钩平直段依然为5*d
2、剪力墙拉筋构造新增90°和135°组合，更符合实际施工需要。 3、注释原1和3合并为现在的1.
为使国家建筑标准设计图集更好与新规范衔接、满足建筑工程的实际使用要求，中国建筑 标准设计研究院组织行业专家对G101《混凝土结构施工图平面整体表示方法制图规则和构造 详图》系列国标图集进行全面修编，以更好服务工程建设需要、促进行业发展。
u原有内容系统梳理 u适应新规范的修订 u考虑实际新增内容
目录
平面整体表示方法制图规则
16G P6
11G P6
变化：16G去掉了楼板部分也适用于砌体结构。 本图集制图规则楼板部分不再适用于砌体结构。
影响范围
对设计有影响，需要考虑抗震和非抗震的变化； 对钢筋算量：
因为以后大多设计提高抗震等级，对钢筋量的计算是有提高的；
一般构造
钢筋 种类
保护层
锚固 长度
弯钩与 机械锚固
谈谈现浇主次粱板钢筋混凝土保护层处理
谈谈现浇主次粱板钢筋混凝土保护层处理摘要：在工程质量中，钢筋混凝土保护层的质量控制占有很重要的地位，长久以来，钢筋混凝土保护层的一些通病经常困扰着我们，尤其是钢筋混凝土保护层的质量对结构耐久性的影响。
因此，控制好钢筋混凝土保护层的施工质量，对于保证结构结构安全、受力性能、耐久性、耐火性等方面具有着重要意义。
本文针对实际工程施工过程中经常遇到的主次粱、板钢筋混凝土保护层问题进行了分析，并结合具体情况提出建议和具体处理措施。
强调加大主次粱、板钢筋混凝土保护层厚度检测力度，促使相关参建方提高对此项工作的重视，并通过其在施工过程的“事前控制”和“过程控制” ，提高主次粱、板钢筋混凝土保护层工程质量。
关键词：钢筋混凝土；保护层；工程质量在混凝土结构中钢筋的主要作用是承受拉力，对于墙、柱类构件来讲也分担了其中一部分重力产生的压力，对于钢筋混凝土结构，从材料的力学性能上来讲，钢筋具有比较强的抗压强度和抗拉强度，而混凝土通常只有较高的抗压强度，本身的抗拉强度很低，但是两者的弹性模量比较相似，而混凝土又具有较强的握裹力。
这样钢筋混凝土既发挥了两者的受力性能，又能共同承担荷载，很好地协调工作。
现浇主次粱顶、板面节点处钢筋混凝土保护层厚度不足或超厚的争论无论是在我们的现场操作程中，还是在理论层面的讨论中，始终是一个没完没了的讨论结果，没有人能够给你一个完美的定论，国家建筑标准设计图集规定：双向板中，底筋平行于短边者置于下排，平行于长边者置于上排；面筋平行于短边者置于上排，平行于长边者置于下排；梁、板的跨度不小于4米时，支承梁板及悬臂长不小于2米的悬臂梁，应按施工规范要求起拱。
对于框架结构主次梁板上层钢筋叠合处为保证钢筋混凝土保护层厚度而引起的高差，施工中较多的处理方法常见的有三种：一、高差通过建筑找平来解决；二、将框架梁主梁的箍筋截面高度变小；三、在结构楼板浇筑时增加楼板厚度。
面所以我们在打开电脑进行网页搜索或查阅资料时，各种文章、提问、讨论是难以计数，但又有谁说的清楚呢？又有谁做到呢，既然大家都说不清楚，又都做不到，那我们又该如何？答案就只能从规范、国家标准图集寻找。
03G101图集
圆柱采用螺旋箍筋时，需在箍筋前加“L”。 例：Lφ10@100/200，表示常用螺旋箍筋，直径φ10，加密区间距为100，非加密区间距为200。
（6）当抗震框架柱纵筋采用搭接连接时，应将柱纵筋搭接长度范围内的箍筋间距，按≤5d（d为搭接纵筋的较小直径）及≤100mm的较小值加密。
5. 抗震边柱和角柱柱顶纵向钢筋构造（见图集37页）
增加内容：
配筋率＝As/b×ho，即为受拉钢筋截面面积与构件截面宽度、截面有效高度（指截面受压区边缘到受拉钢筋合力点的距离）的比值。
筒体结构根据筒的布置、组成和数量等可分为框架－筒体结构体系、筒中筒结构体系、成束筒结构体系。
框架－筒体结构体系一般中央布置剪力墙薄壁筒，它承受大部分水平力，周边布置大柱距的稀柱框架，它的受力特点类似于框架－剪力墙结构。
筒中筒结构体系由内外几层筒体组合而成，通常核芯筒为剪力墙薄壁筒，外围筒是框筒。
（6）当抗震设计时，确定箍筋肢数时要满足对柱纵筋“隔一拉一”以及箍筋肢距的要求。
箍筋类型mxn，其中：m为b边宽度上的肢数，n为h边宽度上的肢数。
具体见图集46页，矩形箍筋复合方式。截面周边为封闭箍筋，截面内的复合箍为小箍筋或拉筋。采用这种箍筋复合方式，沿封闭箍筋周边局部平行接触的箍筋不多于两道，因此用钢量最少。抗震柱所有箍筋的弯钩角度为135°，箍筋弯钩直段长度应为10d与75mm中取大值。
在连接区相邻纵筋应交错连接。
4. 抗震框架柱箍筋加密区范围（见图集40页）
（1）柱下端≥Hn/3单控，柱上端≥Hn/6、≥hc、≥500mm，即“三控”取大值。（注意：本构造图不适用于短柱、框支柱和一、二级抗震等级的角柱）。
