力克打版实用技能

力克打版实用技能

力克打版实用技能1、打开力克界面,点档案—新建款式系例---输入信息---点LOOK保存2、点工作页----拉开新工作页3、单位更换---参数---长度---选择单位4、F2内选择方形工具---点左健不松拉----点击↓出现数字对话框---输入长度与宽度---点空健+Home5、点F1内选平行线---选择线段---点击↓出现数字对话框---输入数值---点击Enter健6、F2内使用差量圆弧工具连接领交点线---点左击结束—选择F3内移动点任意拉动此线段变弧形-----点左击结束7、F3内选择删除健(或健盘上Delete)删除线段,如删除错误需返回使用Ctrl+z,玩固点删除打开小写g点击8、打开F1中定距点—输入需要值---右击健结束----F3内点成特性点9、打开F1中直线工具---按住Ctrl健----输入需要值---右健结束10、打开F4裁片内实样工具点击需要的部位变色后---点右击健结束—近8健可显示全部11、删除多余裁片---点Z键(鼠标光标变成骷髅头)---左击健裁片删除12、裁片加缝--打开F4---点击平面图缝份工具---右健框选---左键点击任意边线出现对话框---输入加放值—右键结束13、如个别部位缝位不一致右键单选此部线段需如(12)步重新操作一遍14、对称:打开F1对称轴线—-左击拉长线条上出现蓝点—--再点击对称工具---再点击需要对称的线条—结束15、内部加止口:裁片是无止口---打开F4内—点击平面图缝份工具---右击圈选裁片至周边线条变色后点任意线条—点击↓出现数字对话框---输入缝份宽度---左键结束---点击以产生缝线工具—出现内部止口线16、打开F4内实样工具---按住Shift键右击需要的线变色---左击所需裁片---右击结束17、打开F2使用X轴翻转工具将裁片进行转动---打开F8点击一点联结工具---将所要的裁片进行对点连接---不再运用移联接片工具、旋转裁片、沿线转动等工具进行调整。

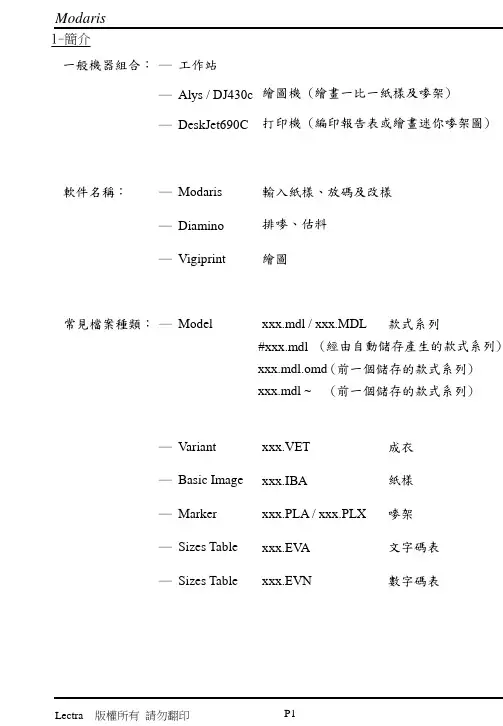

力克使用说明书讲解

力克使用说明书讲解

─ Sizes Table xxx.EVA
文字碼表
─ Sizes Table xxx.EVN
數字碼表
Lectra 版權所有 請勿翻印
P1
Modaris
2-滑鼠按鍵說明 操作要點【點】、【敲】、【拖】
1-【點】操作方式 : 滑鼠按鍵快速按放。 使用區域 : 視窗按鈕﹑應用功能﹑檔案﹑輸入框﹑選擇。
2-【敲】操作方式 : 滑鼠一鍵快速按兩下。 使用區域 : 軟體圖像﹑資料路徑。
方法1
1>按參考點 2>確定位置
1>按參考點 5”
方法2
2>確定位置
相關內點
說明 : 在工作頁上凌空加一個【相關內點】如:釘鈕位。*可有不同點型選擇* 形狀 : 配合鍵 : Ctrl [垂直或水平加點]
Q W A S [旋轉角度]
滑鼠 : 左鍵。[定位]
.
步驟 : 1-滑鼠 “左鍵” 確認功能。 2-以滑鼠 “左鍵” 按在參考點上,確定位置(或以 “游標鍵i”
快速鍵 s 滑鼠右鍵直接按在工作頁 F1
F2 F3 F4 F5 F6 F7 F8 Alt + F1 Alt + F8 + Ctrl Shift +2
P Alt + c Alt + F9 Ctrl + P Shift + >
Enter
Shift + <
Lectra 版權所有 請勿翻印
P5
Modaris 6-工作頁資料框說明
42
44
46
XS
S
顯示方式
M
L
XL
0
3M
顯示方式
6M
9M

服装大师说明书

服装大师说明书

编者的话感谢您使用服装大师智能CAD系统,为了广大服装爱好者和专业人士更好的操作运用服装大师智能CAD系统,特编此说明书。

但因为印刷品的形势存在,不能做到随软件的版本更新而更新。

由此给您带来的不便之处,敬请谅解!服装大师智能CAD系统研发中心2008年12月15目录一、如何进入系统03二、快捷键使用05三、打版系统06 3-1:菜单栏的说明06 3-2:打版界面说明及标准工具说明09 3-3:输入栏功能介绍及操作10 3-4:四个显示按钮说明及裁片面板右键功能12 3-5:万能笔工具使用说明12 3-6:其它打版工具操作说明16四、参数修改工具、点放码工具和联动修改的操作说明24五、排料系统265-1:排料界面说明26 5-2:如何设置排料方案27 5-3:如何设置当前床次信息28 5-4:排料中取裁片方法29 5-5:单边设置量29 5-6:裁片数量编辑29 5-7:工具条中的其它工具说明29六、数字化仪输入方法31七、绘图仪设置与输出32八、软件常见问题及解决方法34第一章:如何进入系统1-1:进入系统●打开桌面的运行程序,进入服装大师智能CAD系统主欢迎界面。

在欢迎中新建款式、打开款式、数字化仪、文件转换、在线学习、技术支持●新建款式:直接单击欢迎界面中新建款式弹出创建新款式文件对话框,输入文件名,点保存即可弹出规格表设置框如下图:注:在单位为英寸时,在英文输入法下按“,”(逗号键)可以直接输入分数。

如:1½就可以输入1,再按“,”即可找到½。

规格表设置完之后选择合适的打板类型即可进入当前款式页面进行制图。

如图:●打开款式:直接单击欢迎界面中打开款式弹出打开文件对话框,选择相应的款式文件打开。

如图:●数字化仪:直接单击欢迎界面中数字化仪弹出新建文件对话框,输入款式文件名。

进入数字化仪读图界面。

点击起始开始读图●文件转换:直接单击欢迎界面中文件转换弹出导入DXF文件对话框,选择要转换的DXF文件,指示要转换后存储位置,选择单位(常用毫米)●在线学习:直接单击欢迎界面中在线学习可以链接到在网站上有相关资料及视频教程。

力克系统服装CAD上机指南4

力克系统服装CAD上机指南4

力克系统服装CAD《上机指南四》练习目的1)掌握剪口的操作2)掌握缝份的操作3)掌握衣片方向功能4)轴线功能(特别文字轴线汉字输入)5)掌握衍生裁片、裁片切割的操作6)掌握衣片的两点对称7)掌握衣片褶子功能.剪口的操作(俗称刀眼)1)剪口形状的选择单击“剪口”右上角“ ”可显示四种不同的剪口形状2)剪口:选择“ F2”“剪口” 然后移动鼠标确定在线条上剪口的位置,或用定距点已确定的位置,单击后形成“丨”状称剪口。

3)剪口方向:选择“ F2” “剪口方向”可以随意改变剪口的方向。

4)等分角度:等分剪口的角度如要在衣片内部等分一个角度,首先在角度处加一个剪口。

选择“ F2”“等分角度”,再单击该剪口,剪口所处的位置角度就是两线之夹角等分。

5)加记号点:在衣片内部加记号点反映某种工艺要求。

(例:纽扣位,袋位线)首先在衣片内部确定相应的点。

单击“加记号点”右上角“”可选择五种不同的记号点形状。

垂車务综1 水平茶皱 jy 匠疋圈眾宾型选择“ F2” “加记号点”,单击内部相应的点,该点呈某种形状的记号点。

.方向功能把工作页中的衣片根据需要进行翻转,选择“ F2”: X 轴翻转丫轴翻转 30 度-30度 45 度-45度 90 度-90度 180 度 两点旋转三.缝份的操作:----- 对衣片加缝份值(衣片是读图版输入的)1) 局部线条加缝份值:选择“ F4” “平面图缝份”。

用鼠标选择需放缝份的线条并移动,呈相应的平行线,在左上角框内输 入缝份值。

相同缝份值的线条可按Shift +鼠标右键加选,该线条呈绿色。

再选择“ F4” “交换缝份”,单击放缝份的线条,立即显示缝份值。

2) 全部线条加相同值的缝份按住鼠标右健在衣片上拉一矩形框,衣片包含在矩形框内,线条呈绿色。

用鼠标移动放缝份的任一线条,全部线条呈相应的平行线,在左 上角框内“开始”、“结束”处输入缝份值。

再选择“ F4” “交换缝份”,用鼠标单击放缝份的线条,衣片四边立即显示相同的缝份值。

法国力克CAD

法国力克CAD
款式系列成衣檔案現用工作頁modaris1011121314功能工具解释快捷键f1建立点线功能选择区f2图形工具剪口方向功能选择区f3点线修改功能选择区f4工业生产裁片管理功能选择区f5衍生裁片褶子管理功能选择区f6放缩功能选择区f7尺码系统功能选择区f8测量连结及建立成衣功能选择区点的特性简介端点线段的起始点结束点蓝色放缩点特性点连接点曲线点红色曲线点白色未放缩点特性点连接点椭圆形滑点相交点
★ 工具
方形:在工作页上画矩形+shift画方形,配合QWAS旋转角度 圆形:在工作页上画圆形 椭圆形:在工作页上画椭圆形,配合QWAS调整高度 差量圆弧:以线段中央垂直高度建立弧线,配合QWA调整弧度 半径圆弧:以半径值为参考,建立弧线 圆的切线:以两个圆定位,建立相关的切线
修改 ☆移动点:移动工作页中的任何一点。 ☆移动:局部移动,可移动工作业内之任何点或线。 ◇旋转移动:以一点为轴心旋转移动。(可整片或局部)
4
2
5
6
功能/工具解释
快捷键
F1
建立点、线功能选择区
F1
F2 F3
图形工具,剪口、方向功能选择区 点线修改功能选择区
F2 F3
F4
工业生产裁片管理功能选择区
F4
F5 F6
衍生裁片、褶子管理功能选择区
F5
放缩功能选择区
F6
F7
尺码系统功能选择区
F7
F8
测量连结及建立成衣功能选择区
F8
点的特性简介
端点=线段的起始点/结束点
• 方向
X轴旋转:上下水平翻转工作页
Y轴旋转:左右垂直翻转工作页 30°旋转:以逆时针30 °翻转工作页 -30 °旋转:以顺时针30 °翻转工作页 45 °旋转:以逆时针45 °翻转工作页 -45 °旋转:以顺时针45 °翻转工作页 90 °旋转:以逆时针90 °翻转工作页 -90 °旋转:以顺时针90 °翻转工作页 180 °旋转:以逆时针180 °翻转工作页 两点旋转:以两点为参考点水平翻转工作页

力克输出设置操作手册

力克输出设置操作手册

力克 Imanager和JustPrint软件使用教程上海青鹤信息技术有限公司前言力克系统是世界范围内使用最广泛的服装CAD系统之一。

在服装企业使用力克系统的过程中,由于力克输出设备的价格昂贵,我们往往会用到其他设备厂家生产的输出设备,例如其他品牌的绘图仪和切割机等,但是这样往往会产生设备与软件连接的问题。

据此,上海青鹤信息技术有限公司撰写了力克系统中Imanager和JustPrint软件的使用教程。

该文档结合了国内销量最为广泛的中高端-意大利喷墨绘图仪-SmartHp的使用,因此具有很强的实用性和可靠性。

目录一、Imanager配置 (4)二、JustPrint的配置和使用 (7)1、配置 (7)A、访问路径 (9)B、几何图形 (9)C、文本 (13)D、版式 (17)E、CutFile配置 (17)2、使用 (18)A、打印排版文件 (20)B、打印裁片 (23)C、打印成人档 (25)力克 Imanager和JustPrint软件使用教程一、Imanager配置Imanager是力克公司提供的。

这个软件用来让力克系统跟不是力克公司的绘图仪或打印机相衔接的工具。

运行开始->程序->Lectra中的Imanager 如下图:运行后出现以下“打印机管理”对话框:路径,您必须创建。

点击“好”后,出现一下对话框,此处不需要修改任何内容,直接点击”ok”点击OK后,出现如下对话框。

关闭此窗口后,返回到最先的窗口,显示如下信息:至此,能输出HPG文件的绘图仪,添加完毕。

二、JustPrint的配置和使用下面使用JustPrint软件来输出。

1、配置先讲输出之前必须要的配置工作。

双击桌面上的JustPrint 图标。

在这里我们要配置所有的跟输出相关的选项。

进入以下界面:点击“工具”->“活动管理”,如下图:出现“活动管理”对话框:点击“创建”,以便创建一个新的活动。

如下图:在这个界面中,有“访问路径”、“线条”、“文本”、“版式”、“Cutfile配置”等页面,每个页面中都有用于打印输出的内容。

力克系统服装CAD上机指南5

力克系统服装CAD上机指南5

力克系统服装CAD《上机指南五》练习目的1)建立数字码文件,建立文字码文件。

2)掌握推裆(放码)功能。

3)读图。

一·进入“SIZE”文件夹建立数字码文件或文字码文件。

目的:数字码、文字码是提供衣片进行推裆(缩放)规格的依据,它是以文件方式保存。

文件是用“记事本”来建立存放在SIZE文件夹里1)数字码文件的基本内容及格式:例:numeric(数字码标记,注意: numeric一定要小写)44 2 (44表示最小号,2表示跳码)*46 (46表示中间号,“*”表示基准版)52(52 表示最大号)注:数字码中48,50两码可省略。

numeric60 4*68762)文字码文件的基本内容及格式:例:alpha (文字码标记,注意: alpha一定要小写)S (S表示最小号)*M (表示中间号,“*”表示基准版)L (L表示大号)XL (XL表示特大号)二.编辑数字码文件或文字码文件。

1)在桌面上双击“我的电脑”图标。

屏幕显示“我的电脑”窗口。

2)在“我的电脑”窗口中,双击“本地磁盘D”。

3)在“本地磁盘D”窗口中,双击“SIZE”文件夹,打开后可以看到“记事本”图标4)双击“记事本”图标,在“记事本”窗口中按格式输入数字码文本或文字码文本。

保存文件:“文件”⇨“另存为”⇨输入文件名。

注:文件名取的直观一点。

5)再选择“退出”(退出“记事本”窗口)表示数字码文件或文字码文件已建立,以备推裆时用。

三。

推裆(放码)读出尺码表◆首先读出你的衣片,选择“F7”⇨“读出尺码表”◆单击工作页中的任一衣片即显示SIZE文件夹的窗口(或找到SIZE文件夹)然后用鼠标在SIZE窗口中选择你需要的尺码文件,并加以确认。

◆按键盘上Ctrl+U键,衣片旁显示尺码表。

(再按Ctrl+U键,尺码表消失)放缩点说明◆衣片上的每一端点都是原点◆ddx表示X方向两个尺码的相对距离◆ddy表示Y方向两个尺码的相对距离◆放缩方向的四个象限X,Y表示法+Y +Y-X +X-X +X- Y -Y放缩:◆选择“F6”⇨“放缩量”。

Lectra力克服装CAD软件新版V7R2打版V6R1排料 支持WIN7 64

Lectra力克服装CAD软件新版V7R2打版V6R1排料 支持WIN7 64

Lectra Catalog v2.1c5 MultiLanguage-ISO 1CD(用于网络销售的虚拟产品演示软件)
Lectra.Colorist.v7R1C15 1CD(用于创造及修改颜色,使购买者与销售人员可以与设计师更紧密地合作)
Lectra.DesignConcept.3D.v3R1c.Multilanguage-ISO 2CD(软装饰设计软件)
Lectra力克服装CAD软件新版V7R2打版V6R1排料 支持WIN7 64\
力克标志性的样版设计和放码系统可让用户在实现严格质量控制的同时,对不断增长的产品系列进行管理并处理有增无减的个别定制样板。采用力克公司闻名遐迩的样板设计系统,用户可对各种类型的服装进行协调一致的放码工作。
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
+++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++

法国力克CAD

法国力克CAD

○ F6
放缩量: 输入及检查放缩量。 网 状: 选择尺码显示网状图。 特殊网状:选择尺码显示的特殊网状图。 还原放缩:还原放缩回到原始值。 等分放缩:尺码之间作等分放缩。 暂时靠齐一点:将所有尺码暂时靠齐在指定位置。 靠齐一点: 将所有尺码永久靠齐在指定位置。 复印X值: 复印X放缩量到一点或一组的点。 复印Y值: 复印Y放缩量到一点或一组的点。 复印XY值: 复印XY放缩量到一点或一组的点。 取消放缩: 将已选点之X及Y放缩值归零。 比率放缩: 将两点之间的所有点作比率放缩。 两点比率放:将任意一点或一组的点,依据两点作比率放缩。 旋转放缩: 放缩量依据所确认两参考点为坐标,旋转放缩。 定向放缩: 依据所确认点的方向进行“角度”或“长度”放缩。 X轴翻转: 放缩量X轴翻转。 Y轴翻转: 放缩量Y轴翻转。 45°度旋转:以45°旋转缩量。 90°度旋转:以90°旋转缩量。 复印线段: 将此线段放缩量复印至另一线段上。 放缩量两点靠齐:水平两点靠齐所有尺码。 读出放缩: 把放缩规则读在已命名的点上。 储存放缩: 把放缩点上的放缩量存入规则资料库内。 自动比例放缩:配合不同参数自动按比例放码。
★ 工具
方形:在工作页上画矩形+shift画方形,配合QWAS旋转角度 圆形:在工作页上画圆形 椭圆形:在工作页上画椭圆形,配合QWAS调整高度 差量圆弧:以线段中央垂直高度建立弧线,配合QWA调整弧度 半径圆弧:以半径值为参考,建立弧线 圆的切线:以两个圆定位,建立相关的切线
修改 ☆移动点:移动工作页中的任何一点。 ☆移动:局部移动,可移动工作业内之任何点或线。 ◇旋转移动:以一点为轴心旋转移动。(可整片或局部)
★F3
☆改成端点:特性点或曲线点改成端点。
☆端点成特性点:端点改成特性点。 ☆结合端点:将端点重叠并结合成为一点端点。 ☆解开端点:将端点解开为二个独立的端点。 ☆改成特性点:将滑点,定距点,相交点改变成为特性点。 ◇简化点数:删除多余的曲线点。 ◇修改弧长:修改弧线的长度。 ◇调整二线段:以线段位置延长或减短线段。

力克的快捷键记录及功能说明

力克的快捷键记录及功能说明

力克的快捷键记录Ctrl+Y(输入裁片成衣)编辑:j (编排全部)Ait +k (透明显示Ait +F9 (裁剪部分)Ctrl+K(织物类型) G(格子显示)H (比例尺)工作层:Ait +a (三点对齐)S(半圆弧线)) Ait +D (恢复读图)M(加记号点){(圆之切线)Shift+$ (修改弧长) Ait +sAit +e(钉)h (钉放缩点) F (y(裁片)F5: / (轴线切割) Shift+: (两点)F6: Ctrl+G(放缩量) F9 (网状)R(复印XY值)F8:Ctrl+L(缝线长度)制版常用的功能使用说明F1:A 滑点:在線段上增加一個【滑點】配合键:空白键;〔改变方向〕特性:1-移动范围只能在端点与端点之间2-会随线段按比例移动位置3-根据线段按比例自动放码B 定距点:在線段上增加一個【定距點】配合鍵: 空白鍵。

[改变方向]特性:1-移动范围只能在端点与端点之间2-它会随着参考点的移动位置不会改变距离3-可以输入数据来定需要的距离(也可以量尺寸用)C 相交点:是在两根线条重叠的地方加相交点,在制版的时候最好再把它改成特性点这样在调整的时候不会跟着移动。

D 加点:在線上增加一個【特性點】或【曲線點】配合鍵: [加曲線點] [垂直或水平加點]特性1-加曲线点时随便找个点作为参考点,但必须按住2-加特性点时随便找个点作为参考点直接加点就是特性点。

(加点时都可以输入数据)F 相关内点:在工作頁上凌空加一個【相關內點】如:釘鈕位。

配合鍵垂直或水平加點] QWAS [旋轉角度]特性:1-凌空加點,可隨在加在任何位置。

2-可利用輸入框輸入水平、垂直、距離及角度。

3-根据参考点自动放码G 两点对齐:以垂直或水平对齐任何点配合键:空白键;〔改变方向〕特性:1-可先選擇多點同時修正(但要用右键选择)。

2-曲線點要先顯示。

H 三点对齐:選兩點為參考軸線﹐以直線形式對齊其他點。

特性: 1-可先選擇多點同時修正。

丽科cad排唛架教学

丽科cad排唛架教学

丽科cad排唛架教学
丽科CAD是一种专业的计算机辅助设计(CAD)软件,用于
制作各种二维和三维图形。

排唛架是一种用于标记和分类文件或文件夹的支架。

丽科CAD排唛架教学旨在教授用户如何在
丽科CAD中使用排唛架工具来创建、编辑和管理图形标识。

以下是一些可能的教学主题:
1. 介绍丽科CAD排唛架工具的界面和功能。

2. 如何创建和编辑排唛架。

3. 如何在排唛架中添加、删除和修改标识。

4. 如何在排唛架中实现文件的分类和组织。

5. 如何在图形中使用排唛架进行标记和注释。

6. 如何使用丽科CAD的排唛架工具提高设计效率和准确性。

7. 如何导出和共享排唛架数据。

这些教学可以通过实际操作演示、示例图形和步骤指南来进行。

用户可以通过在线视频教程、面对面培训或自学资源来学习丽科CAD排唛架教学。

另外,可以参考丽科CAD官方网站或
在线论坛上的文档和讨论来获取更多信息和帮助。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

中文操作手册册Diamino__中文操作手力克Diamino本操作手册内容仅限於个人测试学习之用,不得用於商业用途,并且请在下载后24小时内删除。

软体版权归原作者及原软体公司所有,如果你喜欢,请购买正版!衣讯中国---汇聚四海人脉,传播行业资讯,促进业内交流,拉动行业发展,开创事业新篇!衣讯论坛:共享密码:交流群:36484536力克系統Diamino 中文用戶手冊衣讯交流群:36484536;论坛论坛::12345678910 1112 13141)【軟件版本】2)【力克支援網站】3)【檔案欄】4)【編輯欄】5)【顯示欄】6)【工具欄】7)【條紋工具欄】顯示內部線條顯示格仔或條子線顯示整幅對折布顯示紙樣說明顯示同類代號顯示紙樣內部線條顯示紙樣尺碼顯示布紋線顯示樣片之間的空隙頂部圖表的裁片填色排料區內的裁片填色顯示或修改現用排料圖所有資料及不同參數設定特別鍵盤鍵之組合*此功能要配合《力克系統小型鍵盤》使用才可*重新設定頂部圖表的排列情況增加或刪除一組或多組尺碼紙樣以尺碼及款式用作同類排嘜將兩張不同的嘜架合併一起用作預設工作環境及配置一次性以速度為主的自動排嘜以使用率為主的多種類型自動排嘜可直接按功能圖像來執行此功能擠壓排版按下便會在視窗底部出現輔助說明欄,提供了現用功能之有關資料。

7)【條紋工具欄】8)【輔助說明】顯示紙樣內共有多少條紋數目設定裁片間的聯系定位方式設定條紋起點位置修改條紋數目設定電腦裁剪時的光原點設定電腦裁剪時的對應點顯示布紋定位方式設定布紋會否放在格子中央尺碼裁片數目對稱裁片數目切割裁片9)【頂部圖表】以列表形式呈現以排料圖形式呈現以自動預排形式呈現於頂部圖表內,在最左邊是顯示裁片尺碼,而在裁片圖形底部貼分別顯示單片及一對的數目。

18:2023:202222222222222222222222224@4444422要配合LogiCut 功能才可使用有 號表示已選擇10)【數字顯示區】顯示現用頁數﹝左邊數字﹞及總頁數﹝右邊數字﹞顯示現用組別編號﹝左邊數字﹞及組別總數﹝右邊數字﹞用作顯示正在處理之工作資料及不同參數:排料圖工作模式、不同參數值、裁片及排料圖名稱、排料區比例…….。

11)【數據區】123456781011121314151691)【排料圖名稱】2)【預留給皮革衣物排料用】3)【排料圖極限長度】4)【布料封度】5)【和排料圖開始位置相對之螢幕頁面位置】6)【在螢幕頁中之長度】7)【排料圖實際用料長度】8)【使用率/ 損耗率】9)【排料圖顯示比例】10)【裁片在排料區內的位置】11)【裁片的微量旋轉度數】12)【裁片名稱】13)【裁片尺碼/ 特殊放縮1 / 特殊放縮2】14)【裁片同類代號】15)【款式名稱】16)【成衣名稱/ 件數】將裁片放回原來的儲存位置自動提取裁片模式手動提取裁片模式累積空隙處理模式放大功能*選擇功能後,排料區中設定放大位置便可檢查重疊功能選功能後,在排版圖的適當位置按下滑鼠。

選功能後,在排版圖的適當位置按下滑鼠。

或滑鼠的左、右鍵來調校比例大小。

排版圖終線垂直參考線水平參考線Flash Mark 功能以完成快速排版選功能後,軟件便會自動進行一次性的快速估料。

叫出水平切開功能並給予間隙數值選功能後,先後在排版圖的適當左邊及右邊按下滑鼠左鍵,再按下滑鼠選功能後,先後在排版圖的適當頂部及底部按下滑鼠左鍵,再按下滑鼠輸入間隙數值選功能後,出現視窗如下,填好所需資料後再按【儲存】便可。

藍色表示選行白色表示沒有選行1234567810111291319212425262720221) 名稱─嘜架名稱2) 代號─嘜架代號3) 重要性─在訂單內的重要性*配合Optiplan 軟件*4) % 於訂單─訂單比例*配合Optiplan 軟件*5) 註解─嘜架註解6) 寬度─嘜架布封7) 極限長度─嘜架可用的極限長度《7“28 ~ 984Yd09”2》8) 布邊值─嘜架需扣除的布邊數值9) 布料性質─素面/ 條紋互換10) 名稱─布料限制名稱11) 代號─布料限制代號12) 種類─布料種類*配合成衣檔案*13) 布料包裝─單層/ 對折/ 圓筒/ 面對面14) 需要使用率─嘜架預算使用率15) 整體空隙─整體裁片之間空隙值16) 布邊─幅寬內上、下、左、右方空隙值輸入區17) 移動容許量─裁片重疊數值18) 微量旋轉─裁片輕微旋轉數值19) 複製選行/ 在選行下插入空行/ 刪除選行/ 刪除所有選行20) 輔助/ 沒有輔助說明設定21) 款式/ 成衣/ ….資料輸入區22) 輔助說明欄23) 刪除─刪除輸入區數值及返回原定值24) 還原─還原畫面狀態25) 關閉─離開輸入畫面26) 路徑─叫出修改存取路徑視窗27) 儲存─儲存輸入141516171823─開啟舊的排料圖檔案─儲存已修改的排料圖檔案選功能後,便會出現視窗,按【好】便可。

以另一新名稱儲存正在處理之排料圖檔案選功能後,便會出現視窗,輸入有關資料後,按【好】便可。

1212131445678910113151) 排版圖存取資料設定2) 輔助/ 不輔助說明設定3) 輔助說明欄4) 複印左方資料到下面同區地方5) 複印左方資料到下面不同區地方6) 選擇幾何資料( IBA…)7) 檔案詞尾大/ 小寫8) 排版圖格式( PLA / PLX)離開視窗而不作任何修改選擇或輸入存取路徑名稱後,再按【開啟舊檔】設定所需資料後按【好】允許裁片對稱翻轉限制禁止裁片對稱翻轉限制允許裁片旋轉限制禁止裁片旋轉限制允許尺碼旋轉限制布料限制]修改舊的布料限制,選功能後便會出現視窗,選擇要修改的布料限制檔案以便修改。

建立新的布料及成衣限制檔案,設定所需資料後按【儲存】便可。

布料限制] ─修改布料/ 成衣檔修改舊的布料及成衣限制檔案,選功能後便會出現視窗,選擇要修改的布料限制檔案以便修改。

藍色表示選行白色表示沒有選行69103114布料限制] ─接近格子或條紋布要對位在輔助條時可在此設定對位限制。

藍色表示選行白色表示沒有選行24365781) 成衣同類碼─成衣同類代號2) 註解─成衣註解3) 布料名稱─布料限制名稱4) 還原─還原畫面狀態5) 複製選行/ 在選行下插入空行/ 刪除選行/ 刪除所有選行6) 輔助7) 同類代號8) 輔助說明欄9) 關閉10) 還原11) 儲存在選行下插入空行沒有輔助說明設定設定自動排嘜程序,選擇功能後出現視窗,設定所需資料後按【儲存】便可。

藍色表示選行白色表示沒有選行13245678910111615171812141) 自動操作列名稱2) 允許/禁止多重支援3) 在進行Flash Mark 前送回已排裁片與否4) 互換顯示模式:逐片、逐次或只要最後結果5) Flash Mark 與自動排版互換模式6) 單碼最佳件數計算輸入欄7) 組合方式:混合、網狀或空隙整理8) 不同布封測試9) 自動排嘜參數檔案選擇欄10) 存取路徑選擇欄在選行下插入空行/ 刪除選行/ 刪除所有選行複製“進入名稱”到“離開名稱”嘜架名稱、試排次數、極限時間…..輸入區《最多199離開輸入畫面而不作任何修改處理列表使用已存在的列表檔案作自動排版程序,選功能後便會出現視窗,選擇所需列表設定一連串的自動排嘜程序,選擇功能後出現視窗,設定所需資料後按【儲存】藍色表示選行白色表示沒有選行建立整組123567891) 整組自動操作列名稱2) 複製選行3) 沒有輔助說明設定4) 5) 6) 7) 8) 9)處理整組使用已存在的整組列表檔案作自動排版程序,選功能後便會出現視窗,選擇所需列表檔案便可。

Diamino 軟件內設定成衣檔案,選功能後便會出現視窗,設定所需資料後按【儲存】便可。

藍色表示選行白色表示沒有選行1356789成衣檔案名稱及有關資料複製選行/ 在選行下插入空行/ 刪除選行/ 刪除所有選行輔助/ 沒有輔助說明設定成衣/ 裁片…資料輸入區5) 輔助說明欄6) 關閉7) 還原8) 處理9) 儲存※但假如排版圖在退出前曾經有所改動,便會先出現下列視窗。

※按【好】,出現下圖12345678910按【好】,馬上繪圖或列印此排料圖可在配置欄內選擇不同的繪圖機或打印機1) 排版圖檔案輸入欄2) 檔案選擇欄3) 排版圖詳細資料或簡要資料4) 列印排版圖資料到打印機或只在螢幕顯示5) 增加排版到列表,從輸入區得到排版的完整路徑6) 將列表中已選作處理的排版刪除將列表中已選作處理的排版全部刪除選功能後便會出現視窗,選擇有關設定後,按【好】便可。

21473865912101113141516171819 2021222324251) 名稱─嘜架名稱2) 註解─嘜架註解3) 代號─嘜架代號4) 寬度─嘜架布封5) 用料長─嘜架長度6) 極限長度─嘜架可用的極限長度7) 使用率─嘜架實際使用率8) 需要使用率─嘜架預算使用率9) 名稱─布料限制名稱10) 代號─布料限制代號─裁片重疊數值15)16)17)18)19)20)21)22)23)24)1) 配置─等如【工具欄】內的《重組圖表》2) 填色─頂部圖表裁片填色與否3) 種類─圖表類型選擇:表列/ 排版/ Flash Mark 4) 顯示條紋與否5) 顯示對折布張開與否6) 裁片呎碼顯示與否裁片同類代號顯示與否1234678131415161719205910111218212223242526272829303132333435363738/ 單一/ 靠齊細微擠壓排版之選擇─絕對/一般精密沒有輔助說明設定禁止增加不存在呎碼裁片取代之定位模式:布紋線,垂直布紋線中心點由磁盤重新讀出所需的成衣﹝包括限制條件﹞與否成衣列表呈現型式:詳細放入成衣檔移動類型將被應用在同類﹝排版、成衣﹞此成衣於硬碟讀出包括限制條件與否1) 列出此排版之成衣,已選的成衣以黃色顯示。

2) 增加:選擇款式、成衣、尺碼…..資料輸入區3) 互換成衣列表的呈現方式﹝詳細/ 簡要﹞4) 刪除所有已選的成衣件數5) 刪除列表中的選行6) 刪除所有細明表7) 確認款式、成衣、尺碼…..所選的資料8) 在增加成衣時,容許/ 禁止增加不存在呎碼9) 在增加成衣時,由磁盤重新讀出所需的成衣﹝包括限制條件﹞與否10) 進入/ 離開成衣刪除模式11) 列出排版中將被刪除的成衣12) 進入/ 離開成衣增加模式27356104111213891415161718191) 選擇取代的款式、成衣…..資料2) 列出此排版圖之成衣,已選的成衣以黃色顯示作同類排版3) 布料名稱、種類的輸入4) 確認成衣、尺碼以作取代5) 互換成衣列表的呈現方式﹝詳細/ 簡要﹞6) 列出同類排版操作7) 駁回選為被取代的成衣8) 用已選的成衣檔案取代現有的選行9) 從未選擇的成衣檔案取得同類10) 要求將所有已選的成衣件數替換作同類排版11) 刪除列表中的選行12) 刪除所有細明表13) 在同類排版時,從磁碟讀出留邊、空隙原始值(排版或條件限制放入成衣檔14) 移動類型將被應用在同類﹝排版、成衣﹞此成衣於硬碟讀出15) 容許/ 禁止增加不存在呎碼裁片取代之定位模式:布紋線/ 方形中心由磁盤重新讀出所需的成衣﹝包括限制條件﹞與否173561041112138914151617181920212223輸入嘜架名稱後,按【好】出現另一個視窗將第二張排版圖轉180 度切換將加入的第二張排版在同一組或在第二組按【是】保留第一個幅寛按【否】保留第一個幅寛按【增加】出現另一個視窗互換布紋定位模式﹝是否選條紋原始點:下方、上方或布紋中央對稱布紋線連結到水平條紋上3124567891011121) Step ─垂直/水平條紋循環數值2) 間距─起條位置與布邊之距離3) 輔助條紋循環數值4) 補充條紋數目5) 改變循環數目時限制/限制不布封呎吋6) 循環數目7) 上方間距─8) 取消所有輸入數值9) 排格仔時裁片自動對格與否10) 放棄─離開此功能,並不作修改11) 還原─還原畫面狀態12) 好─離開視窗並將所輸入的存檔逐片解除組合裁片﹝要先進入聯結模式﹞解除裁片組合﹝要先進入聯結模式﹞拉框組合裁片﹝要先進入聯結模式﹞可配合。
