连接器的三大基本性能
连接器的三大基本性能
连接器的三大基本性能连接器是一种用于连接电子设备和电路的组件，具有连接导线、传输信号和电力的功能。
连接器的性能直接影响着电子设备和电路的运行稳定性和性能表现。
连接器的三大基本性能包括导电性能、机械性能和环境性能。
一、导电性能导电性能是连接器的基本功能之一，它直接影响着信号和电力的传输质量。
连接器的导电性能主要包括以下几个方面：1.电阻：连接器的电阻越小，信号和电力传输的损耗越小，传输质量越好。
电阻的大小可以通过连接器材料的选择和结构设计来优化。
2.电流载流量：连接器的电流载流量决定了其能够承受的最大电流。
电流载流量过小可能导致连接器过载而损坏。
电流载流量的大小取决于连接器的材料和结构设计。
3.信号传输失真：信号传输时会出现信号变形或损失的情况，这种失真会影响到系统的性能。
连接器的导电性能应能够最小化信号的传输失真。
二、机械性能连接器的机械性能主要指连接器在组装和使用过程中的机械稳定性和可靠性。
机械性能包括以下几个方面：1.插拔力：连接器的插拔力应适中，既不会过于松散导致接触不良，也不会过于紧固导致拆卸困难。
插拔力的设计需要兼顾连接器的连接可靠性和使用方便性。
2.接触压力和接触电阻：连接器的接触压力决定了其接触电阻的大小。
接触压力越大，接触电阻越小，导电性能越好。
连接器的结构设计应尽量保证接触压力的均匀分布和稳定性。
3.插拔次数：连接器的使用寿命取决于其可以承受的插拔次数。
连接器的设计应考虑到其需要经历的插拔情况，避免因插拔过多而导致连接不可靠。
三、环境性能连接器的环境性能是指连接器在不同的环境条件下，如温度、湿度和振动等，能否正常工作的能力。
环境性能包括以下几个方面：1.温度范围：连接器的温度范围决定了其能否在不同的工作环境中正常工作。
温度范围的选择应基于连接器所应用的具体场景，确保其能够稳定可靠地工作。
2.防护等级：连接器的防护等级决定了其对尘埃、水分和固体颗粒的防护能力。
不同的应用场景需要不同的防护等级，连接器的设计应满足相应的防护要求。

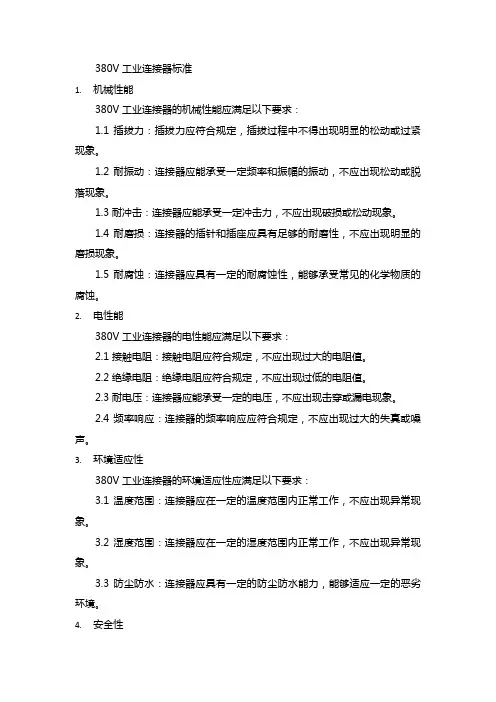

380v工业连接器标准
380V工业连接器标准
1.机械性能
380V工业连接器的机械性能应满足以下要求：
1.1 插拔力：插拔力应符合规定，插拔过程中不得出现明显的松动或过紧现象。
1.2 耐振动：连接器应能承受一定频率和振幅的振动，不应出现松动或脱落现象。
1.3 耐冲击：连接器应能承受一定冲击力，不应出现破损或松动现象。
1.4 耐磨损：连接器的插针和插座应具有足够的耐磨性，不应出现明显的磨损现象。
1.5 耐腐蚀：连接器应具有一定的耐腐蚀性，能够承受常见的化学物质的腐蚀。
2.电性能
380V工业连接器的电性能应满足以下要求：
2.1 接触电阻：接触电阻应符合规定，不应出现过大的电阻值。
2.2 绝缘电阻：绝缘电阻应符合规定，不应出现过低的电阻值。
2.3 耐电压：连接器应能承受一定的电压，不应出现击穿或漏电现象。
2.4 频率响应：连接器的频率响应应符合规定，不应出现过大的失真或噪声。
3.环境适应性
380V工业连接器的环境适应性应满足以下要求：
3.1 温度范围：连接器应在一定的温度范围内正常工作，不应出现异常现象。
3.2 湿度范围：连接器应在一定的湿度范围内正常工作，不应出现异常现象。
3.3 防尘防水：连接器应具有一定的防尘防水能力，能够适应一定的恶劣环境。
4.安全性
380V工业连接器的安全性应满足以下要求：
4.1 防电击：连接器应具有防电击功能，不应出现电击危险。
4.2 防火：连接器应具有防火功能，不应出现火灾危险。

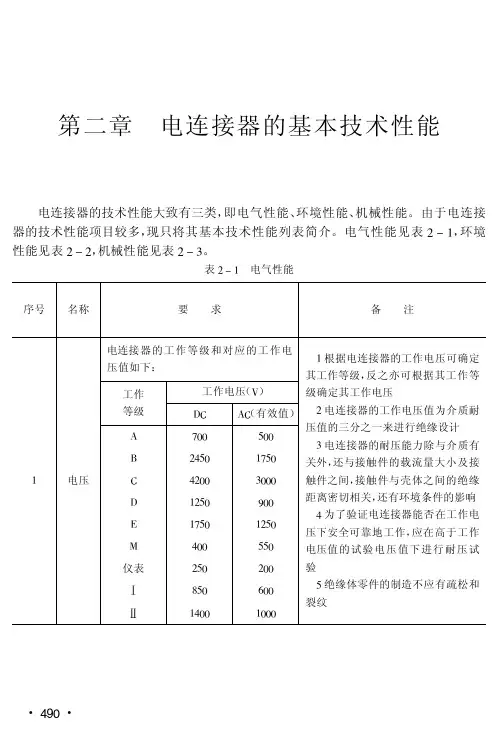

电连接器的基本技术性能
・ #"! ・
序号
名称
要
求
备
注
" 电连接器的寿命主要是指其导电 工作的时 间。由 于 使 用 要 求 和 工 作 环境的不同则对其寿命的侧重点也 电连接器在规定的期限 （多少年） 内 应无故障的工作， 并要求电连接器应满 足规定的插拔次数， 在规定的插拔次数 ! 应无机械损坏， 不应降低电连接器 插拔寿命 内， 的使用性能。不论规定的期限是多少 年或插拔次数是多少次， 两个指标均以 先达到者为限 不相同。如 有 的 要 求 在 几 年 之 中 无 故障地工作几百万次循环； 有的则要 求在极限高温条件下工作， 并具有耐 火的能力； 还有的则长期不工作， 而 只是一次 性 使 用。而 插 拔 寿 命 是 各 种寿命中的一种， 即机械寿命 # 加工连接件和接触件应确保要求 的尺寸精度和表面粗糙度， 接触件应 有牢靠的镀层， 插孔接触件孔内不应 有毛刺， 这对提高电连接器的插拨寿 命是很有益的
・ #"! ・
序号
名称
要
求
备
注
" 高真空可以消除电晕。当气压介 于标 准 大 气 压 和 高 真 空 之 间， 诸如 !##$$ % !&#$$’ 高度时电晕效应很快 会出现。电连接器的介面接合处、 接 电连接器在高空低气压环境中应具 ! 低气压 有规定的电性能， 不应产生电晕和闪络 （在规定的电压下） 触件间距、 漏电路径应考虑电晕因素 的影响 ( 随高度的变化电连接器各部位的 气隙形成一种泵吸作用， 容易吸进湿 气和有杂 质 的 空 气。电 连 接 器 采 用 间或的弹性密封结构， 对消除气隙、 防止电晕和提高耐压能力均有明显 效果
# 根据电连接器的工作电压可确定 其工作等级， 反之亦可根据其工作等 级确定其工作电压 ! 电连接器的工作电压值为介质耐 压值的三分之一来进行绝缘设计 $ 电连接器的耐压能力除与介质有 关外， 还与接触件的载流量大小及接 触件之间， 接触件与壳体之间的绝缘 距离密切相关， 还有环境条件的影响 - 为了验证电连接器能否在工作电 压下安全可靠地工作， 应在高于工作 电压值的试验电压值下进行耐压试 验 + 绝缘体零件的制造不应有疏松和 裂纹
连接器广泛应用于各种工用设备
连接器1.连接器定义连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。
但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。
就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。
连接器的好处改善生产过程连接器简化电子产品的装配过程。
也简化了批量生产过程；易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件；便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的；提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。
基本性能连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
机械性能机械性能就连接功能而言，插拔力是重要地机械性能。
插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。
另一个重要的机械性能是连接器的机械寿命。
机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。
它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。
连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。
电气性能电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
连接器的基本常识
武汉森华科技有限公司
连接器基本知识
第四章 连接器的组成和作用
2 连接器的组成部分及术语
本课介绍连接器的基本组成及有关(yǒuguān)术语。它们是：
座体（housing）
底座 （header） 接触部份 （contacts）－ 端子和插针 连接器用的金属 阳和阴 镀层 键和定位 电路标识 线规 （线号)
连接器基本知识
第八章 连接器的镀层(dù cénɡ)
把连接器的接触部份电镀，是为了改善导电性、抗腐蚀和抗磨损性，提高可焊性。具有良好机械性 能（如可成形性，弹性）的金属，常常不具备优良的导电性、抗腐蚀和抗磨损性以及可焊接性。 Molex公司把这些金属材料全部或有选择地电镀，以改善性能。下表摘要(zhāiyào)介绍Molex主要 采用的镀层金属及其特性。
武汉森华科技有限公司
连接器基本知识
第一章 什么(shén me)是连 接器？
连接器是我们电子工程技术人员经常接触的一种部件。它的作用 非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥 梁，从而使电流流通，使电路实现预定的功能。连接器是电子设备中 不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多 个连接器。连接器形式和结构是千变万化的，随着应用对象、频率、 功率、应用环境等不同，有各种不同形式的连接器。例如，球场上点 灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不 相同的。但是无论(wúlùn)什么样的连接器，都要保证电流顺畅连续和 可靠地流通。
精品资料
武汉森华科技有限公司
连接器基本知识
第七章 接触(jiēchù)部分的使用 材料
下表中摘要列出了连接器接触部份采用的金属，以及它们各自的优缺点。注意接触部分所用 的基体(jī tǐ)金属中都有铜合金，借以保证良好的导电性、导热性、机械性能和可工艺性。

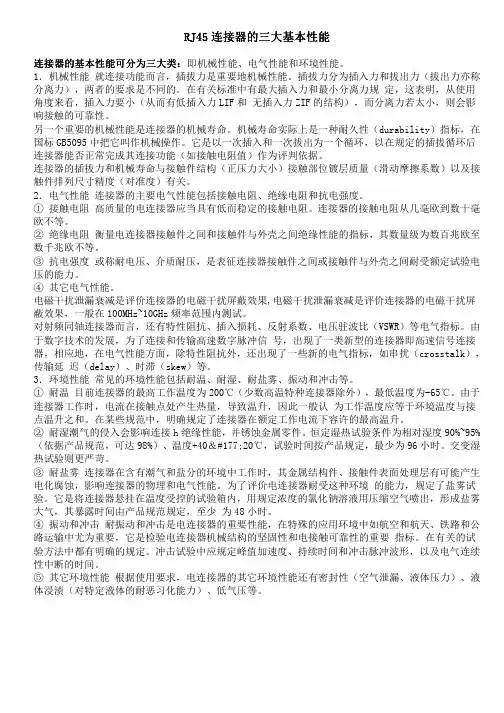

RJ45连接器的三大特性
RJ45连接器的三大基本性能连接器的三大基本性能连接器的基本性能可分为三大类连接器的基本性能可分为三大类：：即机械性能、电气性能和环境性能。
1．机械性能 就连接功能而言，插拔力是重要地机械性能。
插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规 定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF 和 无插入力ZIF 的结构），而分离力若太小，则会影响接触的可靠性。
另一个重要的机械性能是连接器的机械寿命。
机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。
它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。
连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。
2．电气性能 连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
① 接触电阻 高质量的电连接器应当具有低而稳定的接触电阻。
连接器的接触电阻从几毫欧到数十毫欧不等。
② 绝缘电阻 衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。
③ 抗电强度 或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
④ 其它电气性能。
电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz 频率范围内测试。
对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。
由于数字技术的发展，为了连接和传输高速数字脉冲信 号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延 迟（delay）、时滞（skew）等。
连接器基础知识
Thermx Valox
SL 底座
适于SMT。尺寸稳定。优异 可能会碎。塑造时易溢料
Intel 的插卡 的化学耐受性。高强度 比PBT成本高
Fortron
易碎。塑造时易溢料。成
适于SMT。优异的化学耐受
PPS
Supec
PLCC 插座
本比多数热塑性塑料都高
性。尺寸稳定（不易吸潮）
Rytron
颜色少
LCP
连接器基础知识
资料号：CRD-CCJ004 研发部：赵建涛 时 间：2014-07-21 凯旺精密 研发部 内部培训教材 周口市凯旺精密工业有限公司
大纲
第一节：连接器基础知识： 1.1 什么是连接器： 1.2 为什么要使用连接器: 1.3 连接器的优点: 1.4 连接器的基本要求:
第二节：连接器的分类 2.1 NEDA标准分类: 2.2 按使用环境分类:
SMT, SMC 和高温塑料：
2014-7-25
CRD-CCJ004-zjt20140725 内部公开
19
第三节：连接器的组成和作用
3.2.3 座体使用的塑料
塑料 商品名称 连接器产品
优点
缺点
尼龙
Celanese Zytel Vydyne
KK SPOX
高强度，柔韧性好。化学耐 易吸潮湿造成尺寸不稳定及
2014-7-25
CRD-CCJ004-zjt20140725 内部公开
5
第一节: 连接器基础知识
1.4 连接器的基本要求:
■ 稳定的接触电阻； ■ 机械的坚韧性； ■ 小的尺寸； ■ 良好的啮合和分离的手感； ■ 导向保护； ■ 防水； ■ 容易线束装配； ■ 绝缘体：宽的温度使用范围，自熄性。
连接器基础知识学习
连接器的基本结构组成
连接器的基本结构件有①接触件;②绝缘体;③外壳（视品种而定）;④附件。 1．接触件（contacts） 是连接器完成电连接功能的核心零件。一般由阳性接触件和阴性接触件组成接
触对,通过阴、阳接触件的插合完成电连接。 阳性接触件为刚性零件,其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。阳性接 触件一般由黄铜、磷青铜制成。 阴性接触件即插孔,是接触对的关键零件,它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力 与阳性接触件形成紧密接触,完成连接。插孔的结构种类很多,有圆筒型（劈槽、缩口）、音叉型、 悬臂梁型（纵向开槽）、折迭型（纵向开槽,9字形）、盒形（方插孔）以及双曲面线簧插孔等。 2．绝缘体 也常称为基座（base）或安装板（insert）,它的作用是使接触件按所需要的位置和间距排列, 并保证接触件之间和接触件与外壳之间的绝缘性能。良好的绝缘电阻、耐电压性能以及易加工性是 选择绝缘材料加工成绝缘体的基本要求。 3．壳体 也称外壳（shell）,是连接器的外罩,它为内装的绝缘安装板和插针提供机械保护,并提供插头和 插座插合时的对准,进而将连接器固定到设备上 4．附件 附件分结构附件和安装附件。结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、 密封圈、密封垫等。安装附件如螺钉、螺母、螺杆、弹簧圈等。附件大都有标准件和通用件。
连接器类别及定义
连接器类别及定义连接器简介连接器连接器是我们电子工程技术人员经常接触的一种部件。
它的作用非常单纯:在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。
但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。
就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。
连接器使用原因设想一下如果没有连接器会是怎样?这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法(例如焊接)固定接牢。
圆轴连接器这样一来，无论对于生产还是使用，都带来了诸多不便。
以汽车电池为例。
假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。
电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。
有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。
这个简单的例子说明了连接器的好处。
它使设计和生产过程更方便、更灵活，降低了生产和维护成本。
连接器的好处:1、改善生产过程连接器简化电子产品的装配过程。
也简化了批量生产过程;2、易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件;3、便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的;4、提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。
电源连接器的功能作用
在没有电源连接器之前，一个设备通电，需要将设备的导线焊接在电子装置上，当需要更换电池或者设备挪地方的时候，就需要拆除固定，重新再焊接，不仅麻烦，还花费人力物力，增加额外的成本。
通过电源连接器的作用，可以随时连接和断开电源，这些问题就轻松解决了。
电源连接器是连接电源和设备的重要纽带，为设备提供电能，使设备正常运行，是电子产品和设备必不可少的组成器件。
它的主要功能作用是连接两个有源器件，传输电流或信号，在电路内被阻断处或孤立不通的电路之间，架起交流的桥梁，从而使电流可以正常通顺的流转，让电路完成既定的功用。
电源连接器基本性能可以分为三大类：机械性能、电气性能和环境性能。
正因为这些性能，使电源连接器使用越来越广泛。
机械性能：主要表现在插拔力，细分为插入力和拔出力，插入相对轻松，方便用户使用，拔出力要大一些，为了处于连接状态时更可靠，不易脱落。
电气性能：包括接触电阻、绝缘电阻和抗电强度。
接触电阻应该具有低而稳定的特点，电阻在几毫欧到数十毫欧不等；绝缘电阻是绝缘性能的指标，电阻在数百兆至数千兆不等；抗电强度，又叫耐电压性，耐受额定试验电压的能力。
环境性能：是指电源连接器正常工作时能适应不同的环境，耐热、耐湿、耐盐雾、抗震动和耐冲击等。
我们在日常生活中很多产品都用到连接器，例如液晶电视屏、电脑主机、吸尘器以及大部分家用电器等。
虽然电源连接器功能作用单一，但是有着非常重要，不可替代的地位，为我们提供了便利的生活、工作方式。
蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。
目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED灯支架等五大类几百种产品，广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域，产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。
公司内具有完善的质量管理体系，拥有高素质的管理人才，对内实行全面质量管理，严把质量关，尽最大努力为顾客提供高质量的产品。
连接器常识介绍
连结器本文由深扬明电子供给连结器连结器一般是指电连结器，即连结两个有元器件的器件。
它的作用就是：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，进而使电流流通，使电路实现预约的功能。
在我们国内一般就是叫插头和插座。
在我们国内一般就是叫插头和插座。
它宽泛应用于航空、航天、国防等军用系统中。
什么是连结器连结器，即 CONNECTOR。
国内亦称作接插件、插头和插座。
一般是指电连结器。
即连结两个有源器件的器件，传输电流或信号。
连结器是我们电子工程技术人员常常接触的一种零件。
它的作用特别纯真：在电路内被阻断处或孤立不通的电路之间，架起交流的桥梁，进而使电流流通，使电路实现预约的功能。
连结器是电子设施中不行缺乏的零件，顺着电流流通的通路察看，你总会发现有一个或多个连结器。
连结器形式和构造是变化多端的，跟着应用对象、频次、功率、应用环境等不同，有各样不同形式的连结器。
比如，球场上点灯用的连结器和硬盘驱动器的连结器，以及点燃火箭的连接器是大不同样的。
可是不论什么样的连结器，都要保证电流顺畅连续和靠谱地流通。
就泛指而言，连结器所接通的不不过限于电流，在光电子技术迅猛发展的今日，光纤系统中，传达信号的载体是光，玻璃和塑料取代了一般电路中的导线，可是光信号通路中也使用连接器，它们的作用与电路连结器同样。
因为我们只关怀电路连结器，所以，本课程将密切联合Molex 企业的产品，集中介绍电路连结器及其应用；也正因为连结器的高质量和高靠谱性，使它也宽泛应用于航空、航天、国防等军用系统中。
针对此块精英人材，也是当前我国最稀缺的，当前收纳连结器人许多的有连结器英才网，是连结器行业人材的一个专业性招聘、求职网站。
为何要使用连结器假想一下假如没有连结器会是如何？这时电路之间要用连续的导体永远性地连结在一同，比如电子装置要连结在电源上，一定把连接导线两头，与电子装置及电源经过某种方法（比如焊接）固定接牢。
这样一来，不论关于生产仍是使用，都带来了诸多不便。
M8连接线的定义与应用
M8连接线
定义
M8连接线也称为M8连接器（带电缆），
因为传感器器上面的连接线最常使用的是M8
连接器（带电缆），即M8连接器-带电缆系列。
性质
M8连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
(1)机械性能
从功能上来说，最重要的就是要求连接器的机械性能。
插拔力分为插入力和拔出力(拔出力亦称分离力)，而且这两者的要求也是不同的。
其中关键的标准就是最大插入力和最小分离力规定，从使用角度来看，插入力要小(从而有低插入力LIF和无插入力ZIF的结构)，而分离力若太小，则会影响接触的可靠性。
而机械寿命所说的其实就是一种耐久性(durability)指标，在国际中我们通常会把它称之为，机械操作。
它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能(如接触电阻值)作为评判依据。
(2)电气性能
我们大家都知道，连接器的主要电器性能包括接触电阻、绝缘电阻和抗电强度。
(3)环境性能
我们所说的环境性能其实就是包括耐温、耐湿、耐盐雾、振动和冲击的总称。
应用
M8连接线主要用于户外灯箱、电子仪器仪表、电子机械、通讯、建筑机械、钢铁生产设备、电力设备、矿山机械、轮船机械、汽车设备、生产自动设备、温度变送器、液压机床、传感器、电磁阀、仪器仪表、压力变送器等等。
连接器的三大基本性能
连接器的三大基本性能连接器是一种用于将电子设备或电路之间连接的物理设备，它承担着传输信号、电力和数据的重要角色。
连接器的性能对设备的稳定性、传输效率和可靠性都有很大的影响。
下面将介绍连接器的三大基本性能：接触、传导和耐久性。
一、接触性能：连接器的接触性能是指连接器在插拔过程中保持稳定、可靠的电性连接的能力。
它涉及到连接器的接触力、接触电阻和接触精度等方面。
1.接触力：连接器的接触力是指插入连接器时，连接器内部的弹簧或接触片对插头或插针施加的力量。
适当的接触力既要保证连接的牢固性，又要保证插拔的便捷性。
如果接触力过大，会增大插拔的难度，而过小则会导致接触不良或接触断开。
2.接触电阻：接触电阻是指连接器接触点间的电阻。
低接触电阻能够减小能量损耗，提高信号传输的稳定性。
接触电阻过高会导致插入损耗、信号衰减和不稳定性等问题。
因此，减小和控制接触电阻是连接器设计的重要考虑因素。
3.接触精度：接触精度是指连接器接触点之间的间隙和对位误差。
精度高的连接器可以保证插入时接触点之间的良好对齐，从而减小连接过程中的干扰和损耗。
接触精度与连接器的制造精度、引线设计和插头/插针质量等因素密切相关。
二、传导性能：连接器的传导性能是指连接器在传输信号、电力或数据时的质量。
它包括导通性、阻抗匹配和屏蔽性等方面。
1.导通性：连接器的导通性是指电路在连接器内部的通断能力。
良好的导通性能能够保证信号或电力正常传输，提高设备的工作效率和稳定性。
2.阻抗匹配：阻抗匹配是指连接器的阻抗与连接设备或电路阻抗之间的匹配程度。
阻抗不匹配会导致信号反射、信号失真和功耗增加等问题。
因此，连接器的阻抗设计要与连接设备或电路的阻抗相匹配，以提高传输效率。
3.屏蔽性：屏蔽性是指连接器对外界干扰信号的屏蔽效果。
很多连接器都具备一定的屏蔽结构，可以有效地阻止外界电磁场的干扰，减少信号累积损耗和噪声的影响。
三、耐久性：连接器的耐久性是指连接器插拔次数和使用寿命。
电连接器的三大技术性能
连接器的三大技术性能连接器的技术性能大致有三类，即电气性能、环境性能、机械性能。
一、连接器的电气性能ａ.电压与电流额定：电压额定涉及间距，而电流额定涉及接触面积与插梢断面积，使用时应依规格标准采用，（请参考附表）。
ｂ.接触电阻：连接器正确接合状态下，各端子与PIN间施加DC 0.1A的电流，其接触阻抗抗应如附表所示，但如一般回路使用时以1KHZ，1mA的电流测试，其测试时包含线材与接合体间压着部份。
ｃ.绝缘阻抗：端子互相间与端子和接地点间，施加DC 500V的电压其绝缘电阻值应如附表所示。
ｄ.耐电压端子相互间与端子和接地点间，如附表所示，电压时间测试应无异状。
二、连接器的机械性能Ａ．插入力：以结合速度25mm±3mm/min。
做插入其所得的插入力应符合插拔力规格。
Ｂ．拔出力：以拔出的速度25mm±3mm/min。
做拔出其所得的拔出力应符合插拔力的规格。
Ｃ．耐久性：以（10欠/分）速度做30次插入再拔出试验后应符合下列要求。
a：接触阻抗为初期值的二位以内。
b：拔出力应符合规格值。
Ｄ．端子保持力：以5mm±3mm/min速度将端子从HSG中拔出，其拉力应符合拉力规格值。
Ｅ．PIN保持力：以5mm±3mm/min之速度将PIN从BASE中推出，其推力应符合推力规格值。
Ｆ．端子铆合力：以5mm±3mm/min之速度将端子从WIRE中拉出，其拉力应符合铆合规格值。
三、连接器的环境性能Ａ．端子温升：任合一个接合点施加AC最大额定电流至热平衡后，其温度上升值应30℃以下。
Ｂ．耐震动性：在DC 0.1A通电状态下,以振幅1.5m/m及频率10Hz-55Hz/Min 条件试验收，而X，Y，Z轴各轴3次每次二小时后，应符合下列要求，a：接触阻抗应为初期值的二位以内，b：不连续导通时间在1µsec以下，C：外观应无异状。
Ｃ．耐冲击性：在DC 0.1A通电状况下,以50g的加速度条件试验而X,Y,Z轴各轴3次,测试后应符合下列要求.a:I不连续导通时间在1µSEC.以下,b:外观应无异状。
医疗连接器的三大性能特点
医疗连接器的三大性能特点导语：医疗连接器的应用是很广泛的，而且实用性很强，是很有必要的一种设备。
随着医疗设备的发展，连接器也会随着发展，是紧密相连的，同时又是缺一不可的。
其实从整个连接器领域来讲，对工业自动化带来了巨大的作用，加速了工业的自动化医疗连接器广泛应用于医疗设备中，包括医疗保健器材，治疗仪器等，医疗连接器相当于人体的关节，把关联部分通过特定的工具连接起来，这种工具必不可少，扮演的角色很重要。
随着医疗科技的发展，很多的医疗设备都实现了各组件的连接，已达到更大的作用，这就是需要通过医疗连接器连接起来，非常方便，可以实现快速插拔，方便应用。
尤其是随着医疗电子设备的发展，医疗连接器就更为重要了，那么医疗连接器有哪些性能特点呢？具有很好的可靠性能，医疗连接器采用的是高品质的零部件组成的，性能显著，比如使用寿命长，坚固性好，能在强振动或者冲击下使用，表现出来的性能很好；一、美观性很好，这种高科技连接器设计很美观，具有很强的魅力，如果使用在医疗设备上，可以增加仪器的外观效果，这样一来就可以提高产品的美观性了，也就可以增加卖点；二、抗干扰能力强，医疗连接器采用的是特种材料做成的，可以很好的抗干扰，可以屏蔽其他设备的干扰，相比其他的屏蔽电缆有很突出的效果，相信使用了之后你就可以发现了。
三、长效性也很显著，长效性就是可以保证连接器可以长期有效，不会因为插拔次数多了而损坏，而且医疗连接器都是采用的标准甚至进口的零部件生产的，性能可靠。
医疗连接器的应用是很广泛的，而且实用性很强，是很有必要的一种设备。
随着医疗设备的发展，连接器也会随着发展，是紧密相连的，同时又是缺一不可的。
其实从整个连接器领域来讲，对工业自动化带来了巨大的作用，加速了工业的自动化。
连接器的基础知识
连接器基础知识一连接器的技术基础1 什么是连接器？连接器是电子工程技术人员经常接触的一种部件。
它的作用是在电路内被阻断处或孤立不通的电路之间,架起沟通的桥梁,从而使电流流通,使电路实现预定的功能。
连接器是电子设备中不可缺少的部件,顺着电流流通的通路观察,你总会发现有一个或多个连接器。
连接器形式和结构是千变万化的,随着应用对象、频率、功率、应用环境等不同,有各种不同形式的连接器。
例如,球场上点灯用的连接器和硬盘驱动器的连接器,以及点燃火箭的连接器是大不相同的。
但是无论什么样的连接器,都要保证电流顺畅连续和可靠地流通。
就泛指而言,连接器所接通的不仅仅限于电流,在光电子|激光器件技术迅猛发展的今天,光纤系统中,传递信号的载体是光,玻璃和塑料代替了普通电路中的导线,但是光信号通路中也使用连接器,它们的作用与电路连接器相同。
2 为什么要使用连接器？设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起,例如电子装置要连接在电源稳压器上,必须把连接导线两端,与电子装置及电源通过某种方法（例如焊接）固定接牢。
这样一来,无论对于生产还是使用,都带来了诸多不便。
以汽车电池为例。
假定电池电缆被固定焊牢在电池上,汽车生产厂为安装电池就增加了工作量,增加了生产时间和成本。
电池损坏需要更换时,还要将汽车送到维修站,脱焊拆除旧的,再焊上新的,为此要付较多的人工费。
有了连接器就可以免除许多麻烦,从商店买个新电池,断开连接器,拆除旧电池,装上新电池,重新接通连接器就可以了。
这个简单的例子说明了连接器的好处。
它使设计和生产过程更方便、更灵活,降低了生产和维护成本。
连接器的好处改善生产过程连接器简化电子产品的装配过程。
也简化了批量生产过程;易于维修如果某电子元部件失效,装有连接器时可以快速更换失效元部件;便于升级随着技术进步,装有连接器时可以更新元部件,用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时,以及用元部件组成系统时,有更大的灵活性。
连接器的三大特性
连接器的三大基本性能发布: 2008-7-14 09:00 | 作者: admin | 来源: | 查看: 5次连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
1．机械性能就连接功能而言，插拔力是重要地机械性能。
插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。
另一个重要的机械性能是连接器的机械寿命。
机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。
它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。
连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关.2．电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
①接触电阻高质量的电连接器应当具有低而稳定的接触电阻. 连接器的接触电阻从几毫欧到数十毫欧不等。
②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。
③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
④其它电气性能。
电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。
对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。
由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接器的三大基本性能
连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。
1．机械性能就连接功能而言，插拔力是重要地机械性能。
插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。
在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LI F和无插入力ZI F的结构），而分离力若太小，则会影响接触的可靠性。
另一个重要的机械性能是连接器的机械寿命。
机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。
它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。
连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。
2．电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。
①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。
连接器的接触电阻从几毫欧到数十毫欧不等。
②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。
③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。
④其它电气性能。
电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MH z~10GH z频率范围内测试。
对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（V SWR）等电气指标。
由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（c rosstalk），传输延迟（delay）、时滞（s kew）等。
3．环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。
①耐温目前连接器的最高工作温度为200℃（少数高温特种连接器除外），最低温度为-65℃。
由于连接器工作时，电流在接触点处产生热量，导致温升，因此一般认为工作温度应等于环境温度与接点温升之和。
在某些规范中，明确规定了连接器在额定工作电流下容许的最高温升。
②耐湿潮气的侵入会影响连接h绝缘性能，并锈蚀金属零件。
恒定湿热试验条件为相对湿度90%~95%（依据产品规范，可达98%）、温度+40＆#177;20℃，试验时间按产品规定，最少为96小时。
交变湿热试验则更严苛。
③耐盐雾连接器在含有潮气和盐分的环境中工作时，其金属结构件、接触件表面处理层有可能产生电化腐蚀，影响连接器的物理和电气性能。
为了评价电连接器耐受这种环境的能力，规定了盐雾试验。
它是将连接器悬挂在温度受控的试验箱内，用规定浓度的氯化钠溶液用压缩空气喷出，形成盐雾大气，其暴露时间由产品规范规定，至少为48小时。
④振动和冲击耐振动和冲击是电连接器的重要性能，在特殊的应用环境中如航空和航天、铁路和公路运输中尤为重要，它是检验电连接器机械结构的坚固性和电接触可靠性的重要指标。
在有关的试验方法中都有明确的规定。
冲击试验中应规定峰值加速度、持续时间
和冲击脉冲波形，以及电气连续性中断的时间。
⑤其它环境性能根据使用要求，电连接器的其它环境性能还有密封性（空气泄漏、液体压力）、液体浸渍（对特定液体的耐恶习化能力）、低气压等。
