轴的结构设计改错

轴的结构设计改错

图示为小锥齿轮轴系部件结构图(小锥齿轮与轴一体,成为齿轮轴)。试改 正图中不合理或错误的结构,并简述原因。(注:1)直接在原图上改或另绘 结构图均可;2)不得改成锥齿轮与轴分离的结构。)
套杯凸缘不 应在左边, 应在右边;
箱体孔的中部直 径应加大,以减 少精加工面;
透盖与套杯配合段过 长,透盖与右轴承外 圈之间应有大的间隙;
单击此处添加正文,文字是您思想的提炼,为了演示发布的良好效果,请言简意赅地阐述您的观点。您的内容已 经简明扼要,字字珠玑,但信息却千丝万缕、错综复杂,需要用更多的文字来表述;但请您尽可能提炼思想的精 髓,否则容易造成观者的阅读压力,适得其反。正如我们都希望改变世界,希望给别人带去光明,但更多时候我 们只需要播下一颗种子,自然有微风吹拂,雨露滋养。恰如其分地表达观点,往往事半功倍。当您的内容到达这 个限度时,或许已经不纯粹作用于演示,极大可能运用于阅读领域;无论是传播观点、知识分享还是汇报工作, 内容的详尽固然重要,但请一定注意信息框架的清晰,这样才能使内容层次分明,页面简洁易读。如果您的内容 确实非常重要又难以精简,也请使用分段处理,对内容进行简单的梳理和提炼,这样会使逻辑框架相对清晰。为 了能让您有更直观的字数感受,并进一步方便使用,我们设置了文本的最大限度,当您输入的文字到这里时,已 濒 临 页 面 容 纳 内 容 的 上 限 , 若 还 有 更 多 内 容 , 请 酌 情 缩 小 字 号 , 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 , 请 您 务 必 注意。单击此处添加正文,文字是您思想的提炼,为了演示发布的良好效果,请言简意赅地阐述您的观点。您的 内容已经简明扼要,字字珠玑,但信息却千丝万缕、错综复杂,需要用更多的文字来表述;但请您尽可能提炼思 想的精髓,否则容易造成观者的阅读压力,适得其反。正如我们都希望改变世界,希望给别人带去光明,但更多 时候我们只需要播下一颗种子,自然有微风吹拂,雨露滋养。恰如其分地表达观点,往往事半功倍。当您的内容 到达这个限度时,或许已经不纯粹作用于演示,极大可能运用于阅读领域;无论是传播观点、知识分享还是汇报 工作,内容的详尽固然重要,但请一定注意信息框架的清晰,这样才能使内容层次分明,页面简洁易读。如果您 的内容确实非常重要又难以精简,也请使用分段处理,对内容进行简单的梳理和提炼,这样会使逻辑框架相对清 晰。为了能让您有更直观的字数感受,并进一步方便使用,我们设置了文本的最大限度,当您输入的文字到这里 时 , 已 濒 临 页 面 容 纳 内 容 的 上 限 , 若 还 有 更 多 内 容 , 请 酌 情 缩 小 字 号 , 但 我 们 不 建 议 您 的 文 本 字 号 小 于1 4 磅 , 请 您务必注意。单击此处添加正文,

机械设计---轴系改错

机械设计---轴系改错

机械设计——轴系改错题例题1、指出图中的结构错误(在有错处画○编号,并分析错误原因)。

并在轴心线下侧画出其正确结构图(齿轮油润滑,轴承脂润滑)。

解:正确结构如图所示:1、联轴器周向没有定位;2、齿轮周向没有定位;3、齿轮轴向定位不可靠,与轮毂相配的轴段长度应小于轮毂长;4、转动件联轴器与静止件轴承端盖接触;5、转动件轴与静止件轴承端盖接触;6、箱体加工面与非加工面没有分开;7、端盖没有砂轮越程槽;8、端盖端面加工面太大;9、轴外伸过长;10、轴精加工面过长,装拆轴承不便;11、因齿轮油润滑,轴承脂润滑,所以轴承内侧需要挡油圈;12、没有垫片,无法调整轴承游隙;13、外伸轴端没有密封设施;14、轴肩过高,无法拆卸轴承;例题2、分析齿轮轴系的错误并改正之(轴承采用脂润滑)。

解:该齿轮轴系存在以下几方面错误:1、轴上零件的固定:1)联轴器轴向和周向均未固定;2)齿轮周向均未固定;3)套筒轴向固定齿轮不可靠;2、转动件与静止件的关系:1)联轴器与轴承盖接触;2)轴与轴承盖接触;3、零件的结构工艺性1)箱体端面的加工面积过大2)轴承盖无退刀槽;3)轴承盖外端面的加工面积过大;4)轴头伸出过长,增加了加工和装配长度4、装拆与调整:1)缺少台阶,轴承装拆不便;2)套筒过高,轴承无法装拆;3)缺少调整垫片,无法调整轴承间隙;4)整体式箱体不便装拆;5、润滑和密封:1)轴与轴承盖之间缺少密封;2)缺少挡油环。

注意:在分析轴系结构时,要将轴的结构设计要求和轴承组合设计要求等结合起来综合考虑,避免片面化。

结构设计技能对于技轴结构常见错误总结:1)、轴本身的常见结构错误:(1)、必须把不同的加工表面区分开来;(2)、轴段的长度必须小于轮毂的长度;(3)、必须考虑轴上零件的轴向、周向固定问题;(4)、轴外伸处应考虑密封问题;2)、轴承安装的常见错误:(1)角接触轴承和圆锥滚子轴承:①一定要成对使用;②方向必须正确,必须正装或反装;③外圈定位(固定)边一定是宽边;(2)轴承内外圈的定位必须注意内外圈的直径尺寸问题:①内圈的外径一定要大于固定结构的直径;②外圈的内径一定要小于固定结构的直径;(3)轴上如果有轴向力时,必须使用能承受轴向力的轴承;(4)轴承必须考虑密封的问题;(5)轴承必须考虑轴向间隙调整问难;3)、键槽的常见错误:(1)同一轴上所有键槽应在一个对称线上;(2)键槽的长度必须小于轴段的长度;(3)半圆键不用于传动零件与轴的连接;4)、轴承端盖的常见错误:(1)对于角接触轴承和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;(2)和机体的联接处必须要考虑轴承的间隙调整问题;(3)轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题;5)、螺纹的常见错误:(1)轴上螺纹应有螺纹退刀槽;(2)紧定螺钉应该该拧入轴上被联接零件,端部应顶在轴上;(3)螺纹联接应保证安装尺寸;(4)避免螺纹联接件承受附加弯矩;。

机械设计(哈) 轴结构改错

机械设计(哈) 轴结构改错

习题4:试指出图中结构不合理的地方。
轴端挡圈装配演示
止动销 止动垫片
B
轴肩 止动垫片
止动销
螺钉 轴端挡圈
l
轴端圈
螺钉
习题3:指出图中所示轴结构设计的错误。
习题3:指出图中结构设计的错误,在错误处标出序号,并 按序号一一说明理由。
习题3:指出图中结构设计的错误,在错误处标出序号,并 按序号一一说明理由。
解答: 1)轴肩过高挡住了内圈,轴承不便于折卸; 2)两边均有轴肩,齿轮无法安装; 3)键的顶面应与轮毂槽底面有间隙,且轮毂槽应开通, 轴上键槽处应有局部剖视; 4)轴承不便于安装,此处应该有过渡轴肩; 5)此处的轮毂没有确定的位置,且无轴向固定; 6)键过长,且两键不在同一方位,不便于加工; 7)轴端过长,轮毂无法进行轴向固定。

机械设计轴系结构改错题

机械设计轴系结构改错题

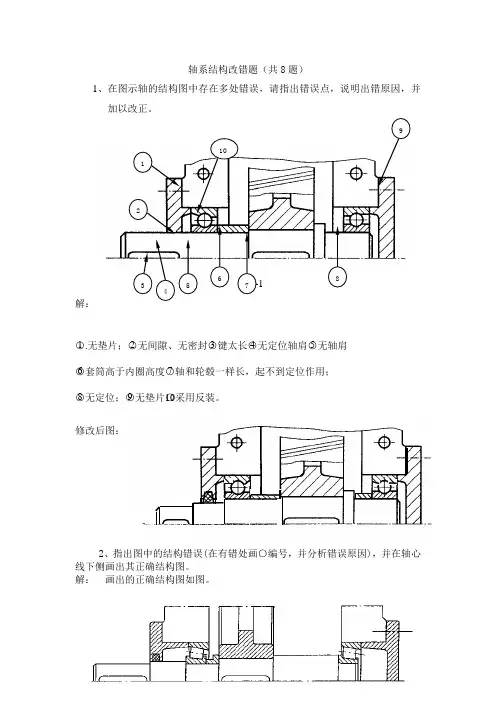

轴系结构改错题(共8题)1、在图示轴的结构图中存在多处错误,请指出错误点,说明出错原因,并加以改正。

图4-1解:○1.无垫片;○2无间隙、无密封○3键太长○4无定位轴肩○5无轴肩 ○6套筒高于内圈高度○7轴和轮毂一样长,起不到定位作用; ○8无定位;○9无垫片○10采用反装。

修改后图:2、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。

解: 画出的正确结构图如图。

16287354910①固定轴肩端面与轴承盖的轴向间距太小。

②轴承盖与轴之间应有间隙。

③轴承内环和套简装不上,也拆不下来。

④轴承安装方向不对。

⑤轴承外圈内与壳体内壁间应有5-8mm间距。

⑥与轮毂相配的轴段长度应小于轮毂长。

⑦轴承内圈拆不下来。

3、指出图中的结构错误(在有错处画○编号,并分析错误原因),并在轴心线下侧画出其正确结构图。

解:画出的正确结构图如图。

①轴的右端面应缩到联轴器端面内1~2mm,轴端挡圈压到联轴器端面上,与轴端面留有间隙;②联轴器与透盖不能接触,联轴器应右移;③联轴器与轴配合直径应小一点,形成轴肩定位;④联轴器处联接平键与蜗轮处联接平键应在一条线上;键与毂孔键槽底面间应有间隙;⑤右轴承内圈左端面只能与套筒端面接触,与轴肩端面应有间隙,所以套筒内轴颈右端面应左移1~2mm;⑥与蜗轮轮毂配合轴颈长度应比轮毂长短1~2mm,轴颈右端面缩进去;⑦左轴承内圈不能被轴环全挡住,轴环左部轴径减小至内圈厚度的2/3左右;⑧透盖和闷盖外圆外侧应倒角,与箱体间均应有调整垫片。

⑨轴的左端伸出轴承内圈过长,应缩短一点。

4、指出图4-2中的结构错误,轴承采用脂润滑(有错处有编号,分析错误原因,说明改正措施)。

解:1.应设密封圈并留间隙; 2.套筒不可同时接触内、外圈;3.轮毂应比轴段长1-2mm; 4.联轴器应给定位台阶;5.应有绩作用向定位; 6.此处不必卡圈固定内圈;7.轴承内圈装入应有台阶; 8.联轴器应为通孔,且应有轴端档圈固定;9.箱体端盖应有加工凸台并加垫片; 10.轴环高不能超过内圈厚度;11.键太长,套筒不能起定位作用; 12.轴承盖凸缘内应切倒角槽;13.应加挡油环。

《机械设计基础》改错题..

《机械设计基础》改错题..

《机械设计基础》改错题..《机械设计》计算题改错题⼀、⽤⽂字指出下图中的错误,并在图上改正之。

⼆、请⽤⽂字指出图⽰螺纹联接结构中的错误。

(a)①扳⼿空间不够②弹簧垫圈开⼝⽅向错③被连接件应与螺拉有间隙④螺杆螺纹太短⑤缺螺纹加⼯尾部⑥加⼯孔画⼤了(b)①被联接件表⾯应加⼯②被联接件与螺钉应有间隙③螺纹拧⼊长度太短④螺纹加⼯尾部未画⑤螺纹加⼯先钻孔未画三、试从结构、⼯艺、装拆等⽅⾯分析图⽰轴系中的不合理或错误之处。

1.⼀对轴承宜正装2.套杯左端应顶住轴承外圈3.端盖凸缘并应顶住外圈4.锥齿轮上键槽表达不对应开通5.锥齿轮轴向固定不宜采⽤园螺母,最好⽤挡板以螺钉固定为减少加⼯⾯套杯内腔⾮配合⾯直径可稍⼤些,不加⼯或粗加⼯四、改正下列结构图中的错误,并⽤⽂字指出其错误的性质。

五、试从结构、⼯艺、装拆等⽅⾯分析,指出并说明图⽰轴系中的不合理或错误之处。

①带轮⽤向未定位②带轮轴向未定位③轴承外圈未定位④轴承定位轴肩太⾼⑤齿轮轴向未定位⑥轴承安装不对,应正安装⑦盖不应顶住轴承内圈,轴承盖应六、下图为⼀单级园柱齿轮减速器的低速级现采⽤6类轴承,毡圈密封,试在图中画出轴上零件的周向及轴向定位件,轴承,密封等零件部。

并改正其结构上的不合理之处。

1.轴承设计画法2.密封轴套3.平键4.叁处改正①②③七、改正下列螺钉及螺栓联接在结构及表达上的错误之处。

1)螺钉联接⽤沉孔不合适或把沉孔扩⼤以供板⼿套⼊。

2)上联接板应有间隙,螺纹不应延伸⾄头部、光杆部分在结合⾯上⼼。

3)弹簧垫圈⽅向相反(开⼝处)4)螺栓只能倒过来装,画中表达装不进去。

5)螺纹缺画6)螺栓孔径应⼤于螺栓直径留有间隙。

⼋、若图中所有圆⾓、倒⾓均符合要求,⽤⽂字指出下图的错误。

1.键槽太长9.要有调整垫⽚2.伸出端应安装油封10.端盖要内凹3.盖与轴间有间隙11.轴段同⼀直径轴承不易压⼊4.轴承盖不能顶住轴承内圈5,7.定位轴肩太⾼(轴承)6.齿轮装不进去8.轴承盖应顶住外圈九、改正下图中结构及表达上错误之处,并加⽂字说明其性质。

机械设计结构改错题经典10题

机械设计结构改错题经典10题

机械设计结构改错题经典10题(2020.03)1.图示为轴承面对面安装的轴系结构,指出轴系结构中不少于10处的错误。

注:润滑方式、倒角和圆角不考虑。

解:1、缺少调整垫片2、4箱体上非加工面应低于加工面;3、右轴承装反了;5、缺少调整垫片;6、缺轴端挡板;7、缺键联接;8、透盖与轴之间应有间隙;9、缺毡圈油封;10、轴承左边轴径应小于轴承内经;11、装齿轮轴段长应小于轮毂宽。

2 图示为小锥齿轮轴系部件结构图,齿轮采用油润滑,轴承为脂润滑。

指出途中不合理或错误的结构,在图中用序号标出,并按序号简要说明错误原因。

解:说明:①没有必要设圆螺母及轴上螺纹轴头,因齿轮上F a向右;②锥齿轮孔键槽是通的,以便于加工,且槽底与键顶面间有间隙;③轴环外径太大,应低于轴承内圈1/3厚,以方便内圈拆卸;④两轴承内圈之间的轴外径小于轴承内径,以使左轴承能装人;⑤两轴承外圈之间的套杯内径应小于轴承外径,以便于轴承定位;⑥透盖左端面与轴承外圈端面问应留间隙,以避免干涉;⑦套杯应加端环,端环左端面应加调整垫片,以调整轴系位置;⑧套杯右端面与端盖间应加密封垫,起密封作用;⑨轴用弹性挡圈改为圆螺母及防松垫片(轴上制螺纹及槽),用以调整轴承的游隙;⑩端盖内孔应加毡圈油封,起密封作用,端盖与轴间应有间隙;11 轴上螺纹右边轴径应小于螺纹外径,以方便装配;12 此处应设轴肩,对轴上零件起轴向定位作用;13 轴上两个键槽应处同一母线上,以方便加工。

3.指出轴系零部件结构中的错误,并说明错误原因。

解:1 轴上两个平键应在同一母线上;2 齿轮的联接平键长度不能超出联接轴段长;3 轴右端的轴用弹性挡圈没必要,轴可缩短;4 轴环将右轴承左端内圈全挡住了、无法拆卸,轴肩要降低到内圈外径下1/3召处;5 两个轴承端盖与箱体间应有调整垫片;6 箱体上不加工的毛坯面应比加工面低(2 处);7 螺钉联接多处错误:①箱体上是盲螺孔,不是光孔;②螺孔有效深度应大于螺钉拧入深度;③底孔深度应大于螺纹孔深度;④弹簧垫圈开口方向画反了。

轴的结构设计改错要点课件

轴的结构设计改错要点课件
9) 透盖与套杯配合段过长,透盖与右轴承外圈之间 应有大的间隙;
10)套杯凸缘与箱体间应有调整垫片、套杯凸缘与透 盖间应有密封垫片;
11)轴的右端及透盖外圆外侧应有倒角。
学习交流PPT
25
12)轴右端面不应超出联轴器端面,应缩进去段 1~2mm;
13)联轴器上外圆及左端面内、外圆均应倒角;
14)某些类型联轴器应画联接孔的中心线;
15)套筒应做成阶梯;
16)轴承端盖外端面应凹进去1~2mm 。
学习交流PPT
17
2. 按示例①所示,指出图中轴系结构的另外8个错误。
(注:轴承支承型式为两端固定,其润滑方式不考虑, 倒角和圆角忽略不计)
轴系结构设计改错要点
❖ 轴的结构设计就是按照轴上零件的定位和固定 (周向、轴向)之需要,来具体确定各个轴段的 径向和轴向的尺寸及其形状。
❖ 解答轴系结构设计题目(特别是常见的轴系结构 改错)时,应从轴上零件的固定和定位方面、转 动件与静止件的关系方面、零件的结构工艺性方 面、装拆与调整方面、润滑与密封等几方面考虑。
学习交流PPT
8
• 圆螺母的轴向定位常见错误除未设防松装置以及不能顶 紧轴上零件外,还有螺母无法装入的严重结构设计错误 (图a),应注意要使螺母顺利装入,轴上螺纹的小径应 大于装入处的直径,可改为图(b)。
学习交流PPT
9
❖ 圆锥面将同时起到径向和轴向定位,如图(a)左端 轴肩的存在以及右端套筒同时接触轴肩和轴上零 件将使得圆锥面定位不能实现,应改为图(b)的结 构形式。
套杯凸缘与箱体间应有 调整垫片、套杯凸缘与 透盖间应有密封垫片;
左轴承内圈左 侧轴肩过高, 应减至内圈高 的2/3左右;
轴的右端及 透盖外圆外 侧应有倒角。

机械设计基础轴改错题答案

机械设计基础轴改错题答案
表面光洁度错误
轴表面粗糙度过高,影响配合的质量。
材料选择错误
轴材料的强度和刚度不够,导致不稳定。
加工误差错误
加工工艺不当,导致轴的几何形状不符合设计要 求。
轴改错题的设计原则
• 轴的设计要满足机械传动的要求。 • 轴的选材要满足强度和刚度要求。 • 轴的尺寸和配合要合理匹配。
轴改错题答案解析步骤
机械设计基础轴改错题答 案
这个演示将讨论有关机械设计基础轴改错题的重要性以及其解析步骤,以帮 助您加深理解和提高设计能力。
机械设计基础轴改错题的重要性
了解轴的改错方法对于机械设计师至关重要,它可以避免后期的问题和故障,确保设计的可靠性和稳定性。
常见轴改错答案示例
尺寸偏差错误
轴直径与配合孔直径配合不当。
1
识别问题
分析轴改错题,确定存在哪些问题。
2
找出原因
探索导致问题的原因,例如尺寸、材料、加工等。
3
制定解决方案
根据问题的原因,制定解决方案和改进措施。
常见的轴改错题错误类型
• 尺寸和配合方面的错误。 • 材料选择方面的错误。 • 加工工艺方面的错误。 • 表面粗糙度方面的错误。
轴改错题的挑战和应对方法
问题的复杂性
理解和解决多变和复杂的问题。
专业知识
不断学习和研究,保持专业知识 的更新。
团队合作
与团队成员合作解决问题,分享 知识和经验。
Байду номын сангаас
总结和关键要点
通过本次演示,您应该了解到轴改错题在机械设计中的重要性以及设计原则和解析步骤。希望这些知识能够帮 助您提高设计能力和避免常见的错误。

机械设计基础轴结构改错例题

机械设计基础轴结构改错例题

例题五:轴的润滑问题
总结词
轴的润滑不良会导致摩擦和磨损增加,影响 轴的使用寿命和机器的正常运行。
详细描述
良好的润滑对于轴的正常运转至关重要。润 滑不良会导致轴与轴承之间的摩擦增加,加 速磨损,缩短轴的使用寿命。为了解决润滑 问题,可以采用合适的润滑剂和润滑系统, 确保轴在运转过程中得到充分的润滑。同时 ,应定期检查润滑系统的工作状况,及时处
详细描述
在轴承安装过程中,常见的错误包括轴承座未对中、轴承间隙过小或过大、轴 承盖未紧固等。这些错误会导致轴承在运转过程中发生偏移或晃动,进而影响 轴的平稳运转。
例题二:轴的支撑不当
总结词
轴的支撑不当会导致轴的运转不平稳,产生较大的振动和噪音,加速轴和轴承的 磨损。
详细描述
在机械设计中,轴的支撑非常重要。常见的支撑不当问题包括轴承座孔磨损、轴 承间隙过大或过小、轴承座位置不当等。这些问题会导致轴在运转过程中发生晃 动或扭曲,影响机器的正常运行。
案例二:某工厂的实际轴结构改错案例
总结词
实际应用,效果显著

详细描述
介绍某工厂在实际生产中遇到的轴结构问题,分析其 产生的原因,提出改错方案,并详细描述改错后的效 果。通过实际应用的案例,让学生了解轴结构改错在 实际生产中的重要性。
案例三:某学术论文中的轴结构改错研究
总结词
学术研究,理论支撑
详细描述
理润滑问题,以保障机器的正常运行。
03
CATALOGUE
轴结构改错方法与技巧
轴承安装错误的纠正方法
总结词
调整轴承安装位置
详细描述
检查轴承的安装位置是否正确,确保 轴承与轴线对中,防止偏斜或歪曲。 如有问题,可适当调整轴承的安装位 置,并重新安装。

轴改错例题

轴改错例题
(注:润滑方式、倒角和圆角忽略不计。)
机械设计基础
• • • • • • •
⑪——缺少调整垫片 ⑫——轮毂键槽不对 ⑬——与齿轮处键槽的位置不在同一角度上 ⑭——键槽处表达不正确(应该局部剖视) ⑮——端盖孔与轴径间无间隙 ⑯——多一个键 ⑰——齿轮左侧轴向定位不可靠 ⑱——齿轮右侧无轴向定位 ⑲——轴承安装方向不对 ⑳——轴承外圈定位超高 ⑴——轴与轴承端盖相碰
机械设计基础
1、右轴承内圈右端面应有轴向定位,可用圆螺母加 止动垫片,螺纹外径略小于轴承内径; 2、轴上加工螺纹段右边的一段轴颈穿过透盖,该段 轴径应小于螺纹内径; 3、端盖与轴之间应留有间隙,且应有密封毡圈; 4、两轴承内圈之间的轴径应小于轴承内径; 5、两轴承外圈之间的套杯内径应小于轴承外径,形成 轴承外圈定位凸肩; 6、左轴承内圈左侧轴肩过高,应减至内圈高的2/3左右;
⑦——定位轴肩过高
⑧——缺调整垫片
② ①
机械设计基础
齿轮
齿轮
⑥ ① ③ ② ④ ⑤
①——轴承端盖与轴之间应留有间隙 ②——左端轴承内圈和套筒装不上 ③——与齿轮轮毂相配的轴头长度应小于轮毂长度
④——齿轮没有周向固定 ⑤——定位轴肩过高 ⑥——左端轴承应的窄边应与右端轴承的窄边相对安装
机械设计基础
答:此题中的错误主要有: ①装轴承段不需用螺母定位; ②轴肩过高,轴承无法拆卸;
③齿轮轴向不能定位;
④齿轮无法装配; ⑤精加工轴过长,轴承不好装拆; ⑥轴承端盖和轴之间应留有间隙; ⑦联轴器无法轴向定位; ⑧键槽应开在同一母线上; ⑨齿轮周向无定位;
⑩轴承和轴颈之间属于过盈配合,
不需键联接。
机械设计基础
机械设计基础
• ㈣、轴承端盖的常见错误

机械设计基础复习题改错题

机械设计基础复习题改错题

五、轴系结构分析指出下列轴系的结构错误和不合理之处(按序号标出,并简要说明原因)。

1.轴左端的键太长2.左端联轴器无轴向定位,应该设计一个轴肩3.左端轴承端盖缺少密封装置,且端盖孔与轴之间应该有间隙4.箱体与轴承端盖间接触面应该高一些,减少精加工面5.左端轴承端盖外面中间应凹下去一些6. 左端轴承端盖无轴向定位7.轴承旁边的轴肩高于轴承内圈,轴承无法拆卸8.齿轮轴向定位处三面接触,定位不可靠9. 箱体与轴承端盖间应该设置调整垫片1. 箱体与轴承端盖间应该设置调整垫片2. 箱体与轴承端盖间接触面应该高一些,减少精加工面3. 轴承旁边的轴肩(套筒)高于轴承内圈,轴承无法拆卸4. 齿轮轴向定位处三面接触,定位不可靠5. 左端轴承端盖外面中间应凹下去一些6. 右端轴承端盖缺少密封装置,且端盖孔与轴之间应该有间隙7.轴左端与轴承端盖动静接触8.周向定位齿轮的键过长,右边轴承无法装入9.联轴器的键和齿轮的键应该同在轴的一条母线上11.轴承端盖边缘没有倒角这个可有可无,不是一个很大的问题应该设计一个定位轴肩1轴承旁边的轴肩(套筒)高于轴承内圈,轴承无法拆卸.2. 联轴器没有轴向定位3. 箱体与轴承端盖间接触面应该高一些,减少精加工面4. 箱体与轴承端盖间应该设置调整垫片5.轴左半段精加工面过长,应该设计成阶梯轴6.连接齿轮的键过长7.联轴器缺少螺纹孔,无法传递转矩8. 齿轮右边用套筒定位处三面接触,定位不可靠1. 箱体与轴承端盖间接触面应该高一些,减少精加工面2.右端联轴器缺少键,无法传递转矩3. 箱体与轴承端盖间应该设置调整垫片4. 右端轴承端盖缺少密封装置5.左端并列的两个轴承应该隔开6.左端两个轴承缺少轴向定位7. 精加工面过长,应该设计成阶梯轴8.9.10. 应该设计一个轴肩套筒密封套筒8.轴承盖与套筒间应该有间隙。

机械设计轴改错题与总结

机械设计轴改错题与总结

轴结构改错题目:1、请指出下图所示轴系结构的主要错误,并将正确结构画在图的下半部,或另行绘制。

(10分)2、请指出图示轴系结构的主要错误,并绘出正确的结构(结构对称,画一半即可。

(12分)3、图示为一用对圆锥滚子轴承外圈窄边相对安装的轴系结构。

请按示例①所示,指出图中的其他结构错误(不少于7处)(7分)(注:润滑方式、倒角和圆角忽略不计。

)例①——缺少调整垫片[解]⑴——缺少调整垫片⑵——轮毂键槽不对⑶——与齿轮处键槽的位置不在同一角度上⑷——键槽处表达不正确(应该局部剖视)⑸——端盖孔与轴径间无间隙⑹——多一个键⑺——齿轮左侧轴向定位不可靠⑻——齿轮右侧无轴向定位⑼——轴承安装方向不对⑽——轴承外圈定位超高⑾——轴与轴承端盖相碰4、请说明图示轴系结构中用数字标出位置的错误(不合理)的原因。

(5分)⑴——轴肩的高度超出了轴承内圈的外径;⑵——轴段的长度应该小于轮毂的宽度;⑶——螺纹轴段缺少螺纹退刀槽;⑷——键槽应该与中间部位的键槽在同一母线上布置;⑸——键的长度应该小于轴段的长度。

轴结构常见错误总结㈠、轴本身的常见结构错误:⑴、必须把不同的加工表面区别开来;⑵、轴段的长度必须小于轮毂的长度;⑶、必须考虑轴上零件的轴向、周向固定问题;⑷、轴外伸处应考虑密封问题。

㈡、轴承安装的常见错误:⑴、角接触轴承和圆锥滚子轴承①、一定要成对使用;②、方向必须正确,必须正装或反装;③、外圈定位(固定)边一定是宽边。

⑵、轴承内外圈的定位必须注意内外圈的直径尺寸问题①、内圈的外径一定要大于固定结构的直径;②、外圈的内径一定要小于固定结构的直径。

⑶、轴上如有轴向力时,必须使用能承受轴向力的轴承。

⑷、轴承必须考虑密封问题;⑸、轴承必须考虑轴向间隙调整问题。

㈢、键槽的常见错误:⑴、同一轴上所有键槽应在一个对称线上;⑵、键槽的长度必须小于轴段的长度;⑶、半圆键不用于传动零件与轴的连接。

㈣、轴承端盖的常见错误⑴、对于角接触和圆锥滚子轴承,轴承端盖一定要顶在轴承的大端;⑵、和机体的联接处必须要考虑轴承的间隙调整问题;⑶、轴承端盖为透盖时,必须和轴有间隙,同时,必须考虑密封问题。
