电子元器件识别与检测
电子元器件识别与检测实习报告

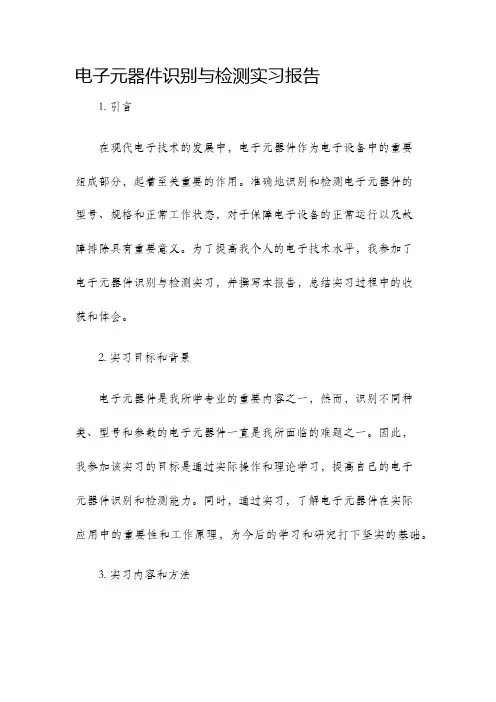

![电子元器件识别与检测实习报告](https://img.taocdn.com/s3/m/ca780e5b974bcf84b9d528ea81c758f5f61f2928.png)
电子元器件识别与检测实习报告1. 引言在现代电子技术的发展中,电子元器件作为电子设备中的重要组成部分,起着至关重要的作用。
准确地识别和检测电子元器件的型号、规格和正常工作状态,对于保障电子设备的正常运行以及故障排除具有重要意义。
为了提高我个人的电子技术水平,我参加了电子元器件识别与检测实习,并撰写本报告,总结实习过程中的收获和体会。
2. 实习目标和背景电子元器件是我所学专业的重要内容之一,然而,识别不同种类、型号和参数的电子元器件一直是我所面临的难题之一。
因此,我参加该实习的目标是通过实际操作和理论学习,提高自己的电子元器件识别和检测能力。
同时,通过实习,了解电子元器件在实际应用中的重要性和工作原理,为今后的学习和研究打下坚实的基础。
3. 实习内容和方法在电子元器件识别与检测实习中,我学习了使用常见的电子元器件识别工具和设备,包括数字万用表、示波器、替代电路分析仪等。
通过实践操作,我熟悉了各种电子元器件的外观特征、引脚功能和常见的连接方式。
同时,我还学习了使用电子元器件参数测量仪器,如电阻测量仪、电容测量仪和电感测量仪等,来检测电子元器件的参数,包括电阻值、电容值、电感值等。
在实习过程中,我参与了一系列的实验和项目,例如:通过测量电阻值来识别电子元器件的型号、使用示波器观察电压波形来判断电路的运行状态、使用特定设备来测试电容器的容量等。
通过这些实践操作,我不仅有了更深入的了解和理解,还提高了自己的实际操作能力。
4. 实习成果和收获通过电子元器件识别与检测实习,我取得了以下成果和收获:首先,我对于常见的电子元器件的外观特征和工作原理有了更深入的了解。
以前只是在课堂上学习相关知识,没有实际操作过,实习让我更加直观地感受到了电子元器件的特点和工作原理。
其次,我学会了使用各种电子元器件识别工具和设备。
在实习过程中,我亲自操作了数字万用表、示波器和替代电路分析仪等设备,提高了自己的实际操作能力。
最重要的是,通过大量的实验和项目,我提高了自己的电子元器件识别和检测能力。
常用电子元器件的识别与检测
![常用电子元器件的识别与检测](https://img.taocdn.com/s3/m/644a2409168884868762d6c6.png)
______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆(1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏,或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。
2.标称阻值通常是指电阻体表面上标注的电阻值,简称阻根据国家标准,常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法是将电阻的类别及主要技术参数的数值色标电阻(色环电阻)可分为三环、四环、五环三种标法。
快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差,数字应为色环电阻无论是采用三色环,还是四色环、五色环,三色环电阻的色环表示标称电阻值(允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值(二位有效数1510315k5%五色环电阻的色环表示标称值(三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω)四位数字标注法标注为5232 的电阻其阻值为523×102=52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。
常见的电型)三种形式,三种电位器转角与阻值的变化规律如图1.37所示。
常用电子元器件的识别与检测
![常用电子元器件的识别与检测](https://img.taocdn.com/s3/m/d1e9db31bfd5b9f3f90f76c66137ee06eef94e75.png)
常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分,广泛应用于电子产品、信息技术、通讯等领域,因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件,介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件,常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显,阳极和阴极可以通过外观识别,用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显,对其进行测试需要在检测时注意新旧电容的区别,使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件,通常使用万用表测量其电阻值。
需要注意的是,电阻器通常会有一个色环编码,按照编码对其颜色进行判断可以知道电阻值。
此外,电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件,具有单向导电性。
通过外观和标识可以判断二极管的正
负极,通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是,有些二极管具
有低压降和高压降等不同类型,需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件,可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断,使用万用表进行测试,可以测试其输入电压和输出电压等参数。
此外,还需要注意集成电路的静态和动态特性,比如其工作温度和供电电流等等。
总之,对于以上所介绍的电子元件,识别和检测是电子产业中必不可少的技能,有效
的识别和检测方法可以将故障排查时间缩短,提升生产效率。
常用电子元器件识别与检测
![常用电子元器件识别与检测](https://img.taocdn.com/s3/m/11f3f7b780c758f5f61fb7360b4c2e3f572725d5.png)
常用电子元器件识别与检测大家好,我是一名电子工程师,今天我要和大家分享一下关于常用电子元器件的识别与检测。
在我们的日常工作中,电子元器件是非常常见的,但是如何正确地识别和检测它们呢?这就需要我们掌握一定的知识和技巧。
我们需要了解一些基本的电子元器件。
比如说,电阻器、电容器、二极管、晶体管等等。
这些元器件都有各自的特点和用途,我们需要根据实际情况来选择合适的元器件。
我们还需要了解一些基本的测量工具,比如万用表、示波器等等。
这些工具可以帮助我们准确地测量元器件的参数和性能。
接下来,我将从三个方面来介绍常用电子元器件的识别与检测方法。
一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一,它可以用来限制电流的大小。
在识别电阻器时,我们需要看它的外观特征,比如说颜色、形状、尺寸等等。
我们还需要使用万用表来测量电阻器的阻值和功率等参数。
如果测量结果不符合要求,就需要更换电阻器了。
二、电容器的认识与检测电容器是一种能够储存电荷的元器件,它可以用来滤波、耦合、隔直流等。
在认识电容器时,我们需要看它的外观特征,比如说颜色、形状、尺寸等等。
我们还需要了解电容器的类型和参数,比如说容量、电压等级、工作温度等等。
在使用万用表测量电容器时,我们需要先将其充电到一定电压,然后再进行测试。
如果测试结果不符合要求,就需要更换电容器了。
三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件,它们可以用来放大信号、开关电路等等。
在认识二极管和晶体管时,我们需要看它们的外观特征,比如说颜色、形状、尺寸等等。
我们还需要了解它们的结构和工作原理,比如说PN结、双极性、单向导通等等。
在使用万用表测量二极管和晶体管时,我们需要先将其接入电路中,然后再进行测试。
如果测试结果不符合要求,就需要更换二极管或晶体管了。
以上就是我对常用电子元器件识别与检测的一些介绍。
希望大家能够通过学习这些知识,提高自己的技能水平。
谢谢大家!。
电子元器件识别与检测
![电子元器件识别与检测](https://img.taocdn.com/s3/m/8947a2731711cc7931b7165e.png)
四色环电阻:
第一色环是十位数,第二色环是个位数,第三色环是应乘颜色次幂颜色次,第四色环 是误差率 。
五色环电阻:
第一色环是百位数,第二色环是十位数, 第三色环是个位数,第四色环是应乘颜色次 幂颜色次, 第五色环是误差率。
创新实验班
另外还有中间只有一道黑色色环的电阻 其阻值为零
下面介绍掌握此方法的几个要点: (1)熟记第一、二环每种颜色所代表的数。可这样记忆:棕1,红2,橙3,黄4 ,绿5,蓝6,紫7,灰8,白9,黑0。这样连起来读,多复诵几遍便可记住。 记准记牢第三环颜色所代表的 阻值范围,这一点是快识的关键。具体是: 金色:几点几 Ω 黑色:几十几 Ω 棕色:几百几十 Ω 红色:几点几 kΩ 橙色:几十几 kΩ 零欧姆电阻 黄色:几百几十 kΩ 绿色:几点几 MΩ 蓝色:几十几 MΩ
调整点
创新实验班
单联电位器
双联电位器 多联电位器
旋转电位器
按键式电位器
推拉式电位器
பைடு நூலகம்创新实验班
1.3 电容器
电容器是一种存储电能的元件,由两个金属电极中间夹一层绝缘材料介质 构成,在电路中起交流耦合、旁路、滤波、信号调谐等作用。
创新实验班
+
一般电容器
极性电容器
可变电容器
同轴双联电容器
微调电容器
*、注意电解电容与瓷片电容还有独石电容的读数要清楚。
1F=10^3mF=10^6uF=10^9nF=10^12pF
创新实验班
无感电容
钽电容
半可变电容 有机薄膜电容器
纸介质电容
玻璃铀电容器
创新实验班
云母电容器
色环电容
量程选择: (1)C<1UF,选择 R*10K (2)C=(1--100) UF,选择R*1K (3)C>100UF,选 择R*100
(2023)电子元器件识别与检测实习报告(一)
![(2023)电子元器件识别与检测实习报告(一)](https://img.taocdn.com/s3/m/69a93700f011f18583d049649b6648d7c1c70816.png)
(2023)电子元器件识别与检测实习报告(一)(2023)电子元器件识别与检测实习报告实习目标•学习电子元器件的基本知识和检测方法;•认识和熟悉常见的电子元器件型号和特征;•掌握使用各项检测设备和仪器的方法。
实习内容在实习期间,我们主要学习了以下内容:1.电子元器件的基本知识–了解电子元器件的分类和用途;–掌握常见的电子元器件结构和工作原理;–熟悉电子元器件的标志符号和规格参数。
2.电子元器件的识别和检测方法–学习使用万用表和示波器等检测设备;–掌握使用测试电路进行元器件的检测;–认识使用数据手册进行电子元器件的识别。
3.实际的电子元器件检测–制作各种测试电路,进行电阻、电容、二极管、三极管等元器件的检测;–观察并记录电子元器件的特征、参数和故障现象;–掌握使用烙铁进行元器件的更换和维修。
实习收获通过这次实习,我获得了以下收获:1.深入了解了电子元器件的基本知识和检测方法;2.掌握了使用各种检测设备和仪器的方法,并能够熟练运用;3.加强了实践能力,提高了电子元器件的识别和检测能力;4.提高了解决电子元器件故障的能力,为日后工作打下了坚实的基础。
总结此次实习给了我很好的机会,让我更深入地了解了电子元器件的知识和技能。
同时,通过不断的实践和练习,我也深刻体会到了学习的重要性。
因此,在未来的学习和工作中,我将不断努力,不断学习和提高自己的能力。
未来展望在未来的学习和实践中,我将继续深入学习电子元器件相关知识,不断提高自己的技能和实践能力。
同时,也会关注行业发展趋势和技术进步,努力跟上时代的步伐,为实现个人和社会的发展做出贡献。
参考资料•《电子元器件及其应用》•《电子元器件检测技术》•《电子元器件识别与检测实习教程》以上是我在实习过程中所参考的主要资料,为我提供了很好的学习和实践指导。
常用电子元器件的识别与检测培训
![常用电子元器件的识别与检测培训](https://img.taocdn.com/s3/m/259a0ab3900ef12d2af90242a8956bec0975a537.png)
常用电子元器件的识别与检测培训1. 引言随着科技的不断发展,电子元器件在各行各业中的应用越来越广泛。
为了确保电子设备的正常运行和安全性,对常用电子元器件的识别与检测技能变得尤为重要。
本文将介绍常用电子元器件的识别与检测方法,并提供培训指南,以帮助读者掌握相关技能。
2. 电子元器件的分类常用的电子元器件可分为几大类:被动元器件、主动元器件和电子器件。
2.1 被动元器件被动元器件是指在电子电路中不会放大或产生能量的元器件,常见的有电阻、电容和电感等。
这些元器件通常用来调整电路的电流、电压和频率等特性。
2.2 主动元器件主动元器件是指在电路中能够放大或产生能量的元器件,最常见的主动元器件是晶体管和集成电路等。
这些元器件通常用于放大电流信号、控制电压和实现逻辑运算等。
2.3 电子器件电子器件是指用于电子设备中的各种部件,包括开关、传感器、显示器等。
这些元器件能够实现电子设备的各种功能,如开关控制、信号检测和数据显示等。
3. 电子元器件的识别方法正确识别电子元器件是进行后续检测和维修工作的基础。
以下是几种常见的电子元器件的识别方法:3.1 外观标识大多数电子元器件上都会印有外观标识,包括元器件的型号、批次号和制造商等信息。
通过仔细观察这些标识,可以初步确定元器件的类型和规格。
3.2 尺寸和形状不同类型的电子元器件在尺寸和形状上也有所区别。
例如,电阻器通常是长条形状,而电容器则是圆柱形状。
通过测量元器件的尺寸和形状,可以进一步确定其类型。
3.3 颜色标记部分电子元器件上会有颜色标记,用于表示其阻值、容值或其他特性。
比如,在电阻器上常见的色环标记可以用来确定其阻值范围和精度等。
3.4 测量特性通过使用万用表等测试工具,可以测量电子元器件的特性,包括电阻、电容和电感等。
这些特性的测量结果可以进一步帮助确定元器件的类型和规格。
4. 电子元器件的检测方法电子元器件的检测是为了确保其性能和质量符合设定的标准。
以下是几种常见的电子元器件检测方法:4.1 电阻测量使用万用表等工具,测量电阻器的阻值是否符合要求。
常用电子元器件识别与检测
![常用电子元器件识别与检测](https://img.taocdn.com/s3/m/cdf615e96429647d27284b73f242336c1fb93030.png)
常用电子元器件识别与检测电子元器件是现代电子产品中不可或缺的重要组成部分,而识别和检测这些元器件则是保证电子产品正常工作的关键。
本文将从理论和实践两个方面,详细介绍常用电子元器件的识别与检测方法。
一、常用电子元器件的分类及特点1.1 电阻器电阻器是一种用于限制电流流动的元器件,其主要特点是具有固定的阻值。
根据阻值的不同,电阻器可以分为很多种类,如可调电阻器、电位器等。
在识别电阻器时,我们可以通过观察其外观特征,如颜色、形状等,以及使用万用表进行测量来确定其阻值。
1.2 电容器电容器是一种能够存储电荷的元器件,其主要特点是具有两极性。
根据电容器的结构和工作原理,我们可以将电容器分为很多种类,如普通电容器、陶瓷电容器、塑料电容器等。
在识别电容器时,我们可以通过观察其外观特征,如颜色、形状等,以及使用万用表进行测量来确定其类型和参数。
1.3 二极管二极管是一种只允许单向电流流动的元器件,其主要特点是具有正向导通性和反向截止性。
根据二极管的结构和用途,我们可以将二极管分为很多种类,如整流二极管、稳压二极管、发光二极管等。
在识别二极管时,我们可以通过观察其外观特征,如颜色、形状等,以及使用万用表进行测试来确定其类型和参数。
1.4 三极管三极管是一种具有放大作用的元器件,其主要特点是具有三个电极(发射极、基极和集电极)。
根据三极管的结构和用途,我们可以将三极管分为很多种类,如晶体管、场效应管等。
在识别三极管时,我们可以通过观察其外观特征,如颜色、形状等,以及使用万用表进行测试来确定其类型和参数。
二、常用电子元器件的检测方法2.1 电阻器的检测方法对于电阻器的检测,我们可以使用万用表进行测量。
首先将万用表调整到电阻档位,然后将两个探针分别接触电阻器的两端,读取万用表上显示的阻值即可。
需要注意的是,在测量过程中要确保电路已经断开电源,以免发生触电事故。
2.2 电容器。
电子元器件识别与检测方法大全
![电子元器件识别与检测方法大全](https://img.taocdn.com/s3/m/a63d0826571252d380eb6294dd88d0d232d43c71.png)
电子元器件识别与检测方法大全1.目视检查:通过肉眼观察元器件的外部特征,如封装形状、引脚数量和排列等,可以初步判断元器件的类型、性能和规格等。
2.五线谱法:使用顶针、伏打仪等测量设备,在元器件的引脚上测量电阻、电容、电感等参数,通过比对测试结果和标准参数来识别元器件类型。
3.输电线圈法:通过对元器件的线圈进行输入电流测量和电压测量,计算出得到元器件的电阻、电感、互感等参数,进行元器件的类型识别。
4.X射线检测法:通过使用X射线设备扫描和照射元器件,可以观察元器件的内部结构和焊接情况,用来检测元器件是否存在异常情况,如焊接虚焊、焊接不良等。
5.红外线检测法:通过红外线热成像技术,可以发现元器件在工作过程中的热点、温度异常等问题,对于散热不良的元器件可以快速识别。
6.环境湿度检测法:通过检测元器件周围的湿度情况,可以判断元器件是否存在潮湿等问题,避免电子元器件受潮而影响正常工作。
7.剩余温度检测法:通过检测元器件在使用过程中的温度,可以判断元器件是否存在过热情况,及时调整工作状态,避免元器件温度过高损坏。
8.电磁兼容性测试法:通过电磁兼容性测试设备,对元器件的辐射和抗辐射能力进行测试,判断元器件是否能够满足相关的电磁兼容性要求。
9.声音检测法:通过对元器件进行敲击、振动等操作,观察元器件的声音特征,可以初步判断元器件是否存在内部损坏情况。
10.玻璃绝热检测法:通过对元器件封装外壳的玻璃绝热特性进行检测,可以判断元器件的密封性能是否良好,防止外界湿气、灰尘等物质进入并影响元器件的正常工作。
总之,元器件的识别与检测方法多种多样,需要根据具体的元器件类型、性能和规格等特点,选择合适的检测手段和测试设备,进行全面的评估和检测,以确保元器件的正常工作和使用安全。
常用电子元器件的识别与检测
![常用电子元器件的识别与检测](https://img.taocdn.com/s3/m/6b9e2a010b1c59eef9c7b413.png)
常用电子元器件的识别与检测电子元器件是组成电子电路的最小单位,也是维修中需要检测和更换的对象。
本章主要对常用的电子元器件的识别,作用,以及检测技术简要的介绍了一下。
2.1电阻器的识别与检测(1)电阻器的识别电阻器没有极性(正负极),电阻元件的基本特征是消耗能量或者叫吸收能量。
电阻在电路中的符号为或字母符号为R,单位为欧姆(Ω),另外还有千欧姆(KΩ),兆欧姆(MΩ)1兆欧(MΩ)=1000千欧(KΩ)=106欧姆。
电阻器的体积很小(实物图见附录一),一般在电阻器的表面标明阻值,精度,材料,功率等几项。
在车间常用的电阻是片式陶瓷电阻器(也叫贴片电阻器),其阻值标在电阻表面上,电阻参数标注的方法有文字直接标注和色环标注两种,色环标注和电阻器的分类等在这不做介绍了在相关的电子技术资料有专门介绍,自己去看咯。
下面说一下怎样读表贴片的电阻值,举几个例子:103=10X103=10KΩ,333=33X103=33KΩ,472=47X102=4.7KΩ等等.读取的方法是前两位为有效数字,第三位为十的几次方吧,或者是数字几就在最后面加上几个零。
(2)电阻器的作用电阻器第一个主要作用是限流的作用(或者叫具有阻碍电流的作用吧)。
从欧姆定律I=U/R可知,当电压U一定时,流过电阻的电流I 与电阻R成反比,选择适当阻值的电阻器,就可以将电流I限定在某一数值上,这就是电阻器的限流作用。
电阻器第二个主要作用是产生降压的作用。
当电流流过电阻器时,心然会在电阻器上产生压降,压降大小与电阻值R及电流的乘积成正比,即:U=IR.利用电阻器的降压作用,可以使较高的电源电压去适应电路工作电压的要求。
第三个作用是分压和分流的作用,不知道这也算不算一个了,呵呵。
(3)电阻器的检测○1在路测量,在测量前需要将电路板上的电源断开,接下来根据电阻器的标注读出电阻器的阻值。
举个例子,贴片电阻器表面上的标注值为330,它的阻值应为33Ω.接着清洁电阻器两端的焊点,这样使测量出的电阻值更准确,根据电阻器的标称阻值,将数字万用表调到欧姆挡200量程,接着将万用表的红笔和黑笔分别搭在电阻器两湍的焊点上,测量的阻值为33.1Ω。
电子元器件的识别与检测
![电子元器件的识别与检测](https://img.taocdn.com/s3/m/a6b03d0a52ea551810a687b7.png)
电子元器件的识别与检测一、识别电阻器电阻器的型号命名由4部分组成:R * * *R:电阻器的主称 *:材料 *:分类 *:序号第一部分用字母"R"表示电阻器的主称;第二部分用字母表示电阻器的材料;第三部分用数字或字母表示电阻器的分类;第四部分用数字表示序号例如:型号为RT11,表示这是普通碳膜电阻器;型号为RJ71,表示这是精密金属膜电阻器2)电阻器上阻值的标示方法电阻器上阻值的标示方法有两种:1)直标法:即将电阻值直标在印刷在电阻器上;例如:在5.1欧的电阻器上印有"5.1"或"5R1"字样;在6.8K欧的电阻器上印有"6.8K"或"6K8"字样;2)色环法:即在电阻器上印刷4道可5道色环来表示阻值,阻值的单位为欧;对于4环电阻器,第1,2环表示两位数字,第3环表示倍乘数,第4环表示允许偏差;对于5环电阻器,第1,2,3表示3位有效数字,第4环表示倍乘数,第5环表示允许偏差;色环一般采用黑、棕、红、橙、黄、绿、蓝、紫、灰、白、紫、金、银12种颜色,它们的意义如表1-7所示;例如,其电阻器的4道色环依次为“黄、紫、橙、银”,其阻值为47K欧,误差为+—10%;黄:4 紫:7 橙:10的立方金:+—5%;3)怎样检测电阻器1、用模拟万用表检测(1)选择档位检测时首先根据电阻器阻值的大小,将模拟万用表(以下简称万用表)上的挡位旋钮转到适当的欧挡位;由于万用表电阻值一般按中心阻值校准,而其刻度线又是非线性的,因此测量应避免表针指在刻度线两端;一般测量100欧以下电阻器可选“R*1”挡,100-1K欧电阻器可选“R*10”挡,100-10K欧电阻器可选“R*100”挡,10K-100K欧电阻器可选“R*1K”挡,100K欧以上电阻器可选“R*10K”挡;(2)校零测量挡位选定后,还要对万用表电阻挡进行校零;如图1-17所示将万用表两表笔互相短接,转动”调零”旋钮使表针指向电阻刻度的”0”挡位(满度)需要特别注意的是,测量中每更换一次挡位,均应重新对该挡进行调零;3)测量将万用表两表笔(不分正、负)分别与电阻器的两端相接,如图1-18所示,表针指在相应的阻值刻度上,如表针不动,指示不稳定或指示值与电阻器上标示值相差很大,则说明该电阻器已损坏;在测量几千欧以上阻值的电阻器时,注意不可用手同时接触电阻器的两端引线(见图1-19),以免接入人体电阻带来测量误差;2、用数字万用表检测(1)数字万用表测量电阻器前不用调零,将挡位旋钮转到适当的欧挡位,打开电源开头即可以测量;(2)选择挡位选择测量挡位时应尽量使显示屏显示较多的有效数字,一般测量200欧以下的电阻器可选200欧挡,200-1999欧电阻器可选2K欧挡,2-19。
常用电子元器件的识别与检测
![常用电子元器件的识别与检测](https://img.taocdn.com/s3/m/aa06114a6c175f0e7cd137e3.png)
1.2.6电容器的选用
根据电路特点和用途选用
不同电路应该选用不同种类的电容。在电源滤 波和退耦电路中应选用电解电容;在高频电路 和高压电路中应选用瓷介和云母电容;在谐振 电路中可选用云母、陶瓷和有机薄膜等电容器; 用作隔直时可选用纸介、涤纶、云母、电解、 陶瓷等电容器;旁路可以选用涤纶、纸介、陶 瓷、电解等电容。
自举电容:用在自举电路中的电容器称为自举电容,常 用的OTL功率放大器输出级电路采用这种自举电容电路, 以通过正反馈的方式少量提升信号的正半周幅度。
分频电容:在分频电路中的电容器称为分频电容,在音 箱的扬声器分频电路中,使用分频电容电路,以使高频 扬声器工作在高频段,中频扬声器工作在中频段,低频 扬声器工作在低频段。
文字符号法,将数字与特殊符号两者有规律组 合起来表示电阻的主要参数。常见符号有M、K、 R。
数码法,用三位数字表示元件的标称值。从左 至右,前两位表示有效数位,第三位表示 10^n(n=0~8)。当n=9时为特例,表示10^(-1)。 而标志是0或000的电阻器,表示是跳线,阻值 为0Ω。
色标标志法, 对体积很小的 电阻和一些合 成电阻,其阻 值和误差常用 不同颜色的色 环来标注,色 环标志法有四 环和五环两种。 普通电阻一般 用4环表示, 精密电阻用5 环表示。
测 1.12集成电路的识别与检
测 1.13微处理器
1.1电阻元件的识别与检测
1.1.1电阻的分类
按电阻的阻值特性分类 按制造材料分类 按用处分类 按安装方式分类 按功率分类
1.1.2电阻的命名方法及符号
l 用字母表示主称:R—电阻器;W—电位器
l 用字母表示材料:T—碳膜;H—合成膜;P—硼碳膜;U —硅碳膜;C—沉积膜;I—玻璃釉膜;J—金属膜;Y— 氧化膜;S—有机实芯;N—无机实芯;X—线绕;R—热 敏;G—光敏;M—压敏
电子元器件识别与测试实验心得
![电子元器件识别与测试实验心得](https://img.taocdn.com/s3/m/83fc715026d3240c844769eae009581b6bd9bdee.png)
电子元器件识别与测试实验心得电子元器件识别与测试实验心得作为电子信息工程专业的学生,电子元器件的识别与测试是我们必须掌握的基础技能之一。
本次实验,我学习了电子元器件的外观特征、正、负极性、引脚连接方式以及常用测试方法等知识。
下面将分享一些我在实验中的心得体会。
一、外观特征识别首先,要对常见的电子元器件外观特征有所了解。
芯片的引脚数量、型号以及标示等都是我们能够用直觉感受到的元器件信息。
LED的发光颜色和亮度、电容的大小和形状、电感的大小和颜色、二极管和晶体管的形状等,都是我们在实验中经常需要识别的外观特征。
在实验中,我发现了一些识别元器件的技巧。
例如,电容一般有两个端子,它们的大小、颜色、形状等都不相同,用手拿住电容两端轻轻晃动,可以听到内部的金属片发出的响声,这样就可以确定电容的有效性;又例如,LED有两个引脚,其中一个会略微长出一段小环,而另一个则没有,这就是正负极性的区别。
掌握这些技巧可以快速识别元器件,提高实验效率。
二、实验测试方法在进行实验测试时,我们需要了解一些常见的测试方法,例如电阻的测量、电容的测试、二极管、晶体管和场效应管等的测试方法,还有常用的万用表测量方法。
在实验中,我还学习了一些微小但不可忽视的细节。
例如,要注意测试环境的静电干扰,测试前使用多用途电表调零,选择合适的测量范围和档位等。
三、实验中的错误处理在实验中,应当时时刻刻关注电子元器件的安全问题,避免烧坏元器件。
如果操作不当导致元器件发生过载、短路等问题,需要及时进行错误处理。
在实验中,我犯了一个常见的错误:在电压测试和电流测试时,忽略了单位和范围的概念,导致测试结果错误。
我通过细心总结错误原因,确认元器件的损坏情况并进行更换,最终解决问题。
四、良好的团队合作在实验中,我特别感谢我的同组实验同学,良好的团队合作是实验成功的关键。
我们互帮互助,加深对课程知识的理解,共同完善测试结果。
实验结束后,我们互相分享实验经验,解决存在的问题。
电子元器件的识别与检测
![电子元器件的识别与检测](https://img.taocdn.com/s3/m/a1d0c309a22d7375a417866fb84ae45c3a35c261.png)
电子元器件的识别与检测1. 序言随着电子科技的发展,各类电子元器件越来越多,其中不同的元器件有着不同的性质、参数和用途。
在实际应用中,为了确保电路的正常运作,需要进行电子元器件的识别与检测,以保证电路的稳定性和安全性。
本文将介绍电子元器件的识别与检测方法。
2. 电子元器件的分类电子元器件根据其功能和使用范围,可以通常分为被动元器件和主动元器件。
2.1 被动元器件被动元器件是指不能放大或增强信号的元器件,包括电阻器、电容器、电感器和磁珠等。
被动元器件的作用主要是对电路信号进行调整和限制。
2.1.1 电阻器电阻器是一种能够提供电阻的元器件,其主要作用是限制电流,调节电路的电压和功率。
根据电阻器的用途和结构可以分为固定电阻器和可变电阻器两种。
2.1.2 电容器电容器是一种能够在铝箔或别的导体构成的电极上,或在导体和半导体之间形成电场,并可以在其中储存电荷的元器件。
电容器的主要作用:在电子电路中,用于阻断直流电路、消除噪声、储存电能、滤波、分离高频与低频信号等。
2.2 主动元器件主动元器件是指能够产生或放大电子信号的元器件,通常包括晶体管、场效应管、双极型晶体管、操作放大器(OPAMP)、热电偶等。
2.2.1 晶体管晶体管是一种用于放大和开关电子信号的半导体器件。
晶体管的主要组成部分是P型半导体、N型半导体和金属或合金电极。
晶体管的分类通常包括NPN和PNP两种极性,根据特定的控制电压情况下,晶体管可以实现射极电流增益。
2.2.2 场效应管场效应管是一种用于放大和切换电子信号的半导体器件。
场效应管的主要组成部分是栅电极、源电极和漏电极,通过调节栅极电压来控制场效应管的电流。
3. 电子元器件的检测3.1 外观检测首先需要对电子元器件的外观进行检测,这包括外观尺寸及形状、焊盘和引脚数量和排列等参数。
这些参数可以用卡尺、显微镜等工具进行测量和检查。
在检测过程中,要特别注意其外观是否有损伤和变形,必要时需要清洗。
常用电子元器件的识别与检测新
![常用电子元器件的识别与检测新](https://img.taocdn.com/s3/m/ef0fb7aa6aec0975f46527d3240c844769eaa0dc.png)
一、前言电子元器件是电子产品的基础,也是制造电子产品的重要组成部分。
在一台电子产品中,元器件的占比可以达到很大。
因此,了解电子元器件的识别与检测方法,对维护电子产品和处理电子故障非常重要。
本文将介绍常用电子元器件的识别与检测的方法与技巧。
二、电阻1.识别方法电阻通常有电阻值、电阻功率、电阻许用误差等参数。
它的识别方法有以下几种:•通过颜色识别•通过标记识别•通过万用表的测量2.检测方法电阻的常见故障有开路或短路,其检测方法如下:•使用万用表测量电阻值或导通情况,判断元器件是否损坏。
三、电容1.识别方法电容也有电容值、电压值等参数。
其识别方法有以下几种:•通过标记或贴纸识别•通过颜色识别•通过测量电容值2.检测方法电容的常见故障有极板短路、介质击穿等,其检测方法如下:•使用万用表测量电容值,判断元器件是否损坏。
四、二极管1.识别方法二极管的标记通常包括:型号、厂商信息、极性等。
其识别方法如下:•通过标记或贴纸识别•通过颜色识别2.检测方法二极管的常见故障有断路、短路等,其检测方法如下:•使用二极管测试笔测量正、反向通路,判断二极管是否损坏。
五、三极管1.识别方法三极管的标记通常包括:型号、厂商信息等。
其识别方法如下:•通过标记或贴纸识别2.检测方法三极管的常见故障有接触不良、漏电流过大等,其检测方法如下:•使用万用表测量正、负极之间的电阻,判断三极管是否损坏。
六、稳压管1.识别方法稳压管的标记通常包括:型号、厂商信息、额定电压等。
其识别方法如下:•通过标记或贴纸识别2.检测方法稳压管的常见故障有短路、输出电压偏离等,其检测方法如下:•使用万用表测量输出电压或电阻值,判断稳压管是否损坏。
七、以上就是常用电子元器件的识别与检测方法。
这些方法对于电子产品的维护和维修非常重要,掌握这些技巧能有效地提高我们的工作效率和修理精度。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子元器件识别与检测电阻、电容、电感、二极管、三极管等都是电子电路常用的元器件。
这里列举出电子行业中常用的十大电子元器件,及相关的基础概念和知识,和大家一起温习一遍。
一:电阻作为电子行业的工作者,电阻是无人不知无人不晓的。
它的重要性,毋庸置疑。
人们都说“电阻是所有电子电路中使用最多的元件。
”电阻,因为物质对电流产生的阻碍作用,所以称其该作用下的电阻物质。
电阻将会导致电子流通量的变化,电阻越小,电子流通量越大,反之亦然。
没有电阻或电阻很小的物质称其为电导体,简称导体。
不能形成电流传输的物质称为电绝缘体,简称绝缘体。
在物理学中,用电阻(Resistance)来表示导体对电流阻碍作用的大小。
导体的电阻越大,表示导体对电流的阻碍作用越大。
不同的导体,电阻一般不同,电阻是导体本身的一种特性。
电阻元件是对电流呈现阻碍作用的耗能元件。
电阻元件的电阻值大小一般与温度有关,衡量电阻受温度影响大小的物理量是温度系数,其定义为温度每升高1℃时电阻值发生变化的百分数。
电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)。
2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ x0.01 ±10金色/ x0.1 ±5黑色 0 +0 /棕色 1 x10 ±1红色2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6x1000000 ±0.2紫色7 x10000000 ±0.1灰色 8 x100000000 /白色 9x1000000000 / .二:电容电容(或电容量, Capacitance)指的是在给定电位差下的电荷储藏量;记为C,国际单位是法拉(F)。
一般来说,电荷在电场中会受力而移动,当导体之间有了介质,则阻碍了电荷移动而使得电荷累积在导体上;造成电荷的累积储存,最常见的例子就是两片平行金属板。
也是电容器的俗称。
1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
请登陆:输配电设备网浏览更多信息2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF1P2=1.2PF 1n=1000PF 数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%.三:晶体二极管晶体二极管(crystaldiode)固态电子器件中的半导体两端器件。
这些器件主要的特征是具有非线性的电流-电压特性。
此后随着半导体材料和工艺技术的发展,利用不同的半导体材料、掺杂分布、几何结构,研制出结构种类繁多、功能用途各异的多种晶体二极管。
制造材料有锗、硅及化合物半导体。
晶体二极管可用来产生、控制、接收、变换、放大信号和进行能量转换等。
晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。
1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。
2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P 极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。
4、常用的1N4000系列二极管耐压比较如下:型号 1N40011N40021N4003 1N4004 1N40051N40061N4007耐压(V) 50 100 200 400 600 800 1000电流(A)均为1 .四:稳压二极管稳压二极管(又叫齐纳二极管),此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件。
稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管。
1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变。
这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。
2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表:型号1N47281N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V .五:电感电感(inductance of an ideal inductor)是闭合回路的一种属性,是一个物理量。
当线圈通过电流后,在线圈中形成磁场感应,感应磁场又会产生感应电流来抵制通过线圈中的电流。
这种电流与线圈的相互作用关系称为电的感抗,也就是电感,单位是“亨利(H)”,以美国科学家约瑟夫·亨利命名。
电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率越高,线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法,色标法与电阻类似。
如:棕、黑、金、金表示1uH(误差5%)的电感。
电感的基本单位为:亨(H)换算单位有:1H=103mH=106uH.六:变容二极管变容二极管(Varactor Diodes)又称“可变电抗二极管”.是一种利用PN 结电容(势垒电容)与其反向偏置电压Vr的依赖关系及原理制成的二极管,其结构如右图所示。
管变容二极管是根据普通二极管内部“PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上,实现低频信号调制到高频信号上,并发射出去。
在工作状态,变容二极管调制电压一般加到负极上,使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障,主要表现为漏电或性能变差:(1)发生漏电现象时,高频调制电路将不工作或调制性能变差。
(2)变容性能变差时,高频调制电路的工作不稳定,使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时,就应该更换同型号的变容二极管。
七:晶体三极管晶体三极管,是半导体基本元器件之一,具有电流放大作用,是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结,两个PN 结把正块半导体分成三部分,中间部分是基区,两侧部分是发射区和集电区,排列方式有PNP和NPN两种。
晶体三极管在电路中常用“Q”加数字表示,如:Q17表示编号为17的三极管。
1、特点:晶体三极管(简称三极管)是内部含有2个PN结,并且具有放大能力的特殊器件。
它分NPN型和PNP型两种类型,这两种类型的三极管从工作特性上可互相弥补,所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有:A92、9015等型号;NPN型三极管有:A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用,在常见电路中有三种接法。
为了便于比较,将晶体管三种接法电路所具有的特点列于下表,供大家参考。
名称共发射极电路共集电极电路(射极输出器)共基极电路输入阻抗中(几百欧~几千欧)大(几十千欧以上)小(几欧~几十欧)输出阻抗中(几千欧~几十千欧)小(几欧~几十欧)大(几十千欧~几百千欧)电压放大倍数大小(小于1并接近于1)大电流放大倍数大(几十)大(几十)小(小于1并接近于1)功率放大倍数大(约30~40分贝)小(约10分贝)中(约15~20分贝)频率特性高频差好好续表应用多级放大器中间级,低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路 .八:场效应管场效应晶体管(Field Effect Transistor缩写(FET))简称场效应管。
由多数载流子参与导电,也称为单极型晶体管。
它属于电压控制型半导体器件。
具有输入电阻高(108~109Ω)、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点,现已成为双极型晶体管和功率晶体管的强大竞争者。
