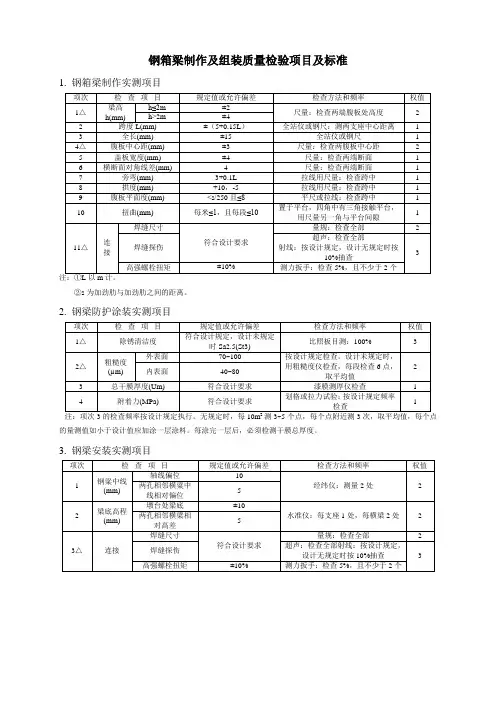

大型公路桥钢箱梁制造验收规范标准

大型公路桥钢箱梁制造验收规范1.0.1为满足大型公路桥钢箱梁制造及验收的技术要求，确保钢箱梁制造质量，做到技术先进、经济合理、安全可靠，特制定本规范。

1.0.2本规范适用于钢箱梁梁段的工厂制造、验收及形成加劲梁的焊接与涂装。

1.0.3钢箱梁制造及验收必须使用经计量检定合格的计量器具，并应按有关规定进行操作。

1.0.4制造厂应对设计图进行工艺性审查。

当需要修改设计时，必须取得原设计单位同意并签署设计变更文件。

1.0.5制造厂应根据设计图绘制施工图并编制制造工艺，钢箱梁制造应根据施工图和制造工艺进行。

2引用标准钢箱梁制造及验收除应符合本规则外，尚应符合国家现行的有关强制性标准的规定。

主要引用标准如下：JTJ 041-2000 公路桥涵施工技术规范JTJ 061-97 公路工程质量检验评定标准TB 10212-98 铁路钢桥制造规范GB 50205-2001 钢结构工程施工质量验收规范GB/T 714-2000 桥梁用结构钢GB/T 700-88 碳素结构钢GB/T 3077-88 合金结构钢技术条件GB/T 1591-94 低合金高强度结构钢GB5313-85 厚度方向性能钢板GB/T14977-94 热轧钢板表面质量的一般要求GB/T 5117-95 碳钢焊条GB/T 5118-95 低合金钢焊条GB/T 14957-94 熔化焊用钢丝GB/T 14958-94 气体保护焊用钢丝ANSI/AWS A 5.20-95 药芯焊丝电弧焊用碳钢焊丝规程GB/T 8110-95 气体保护电弧焊用碳钢、低合金钢焊丝GB/T 12470-90 低合金钢埋弧焊用焊剂GB/T 985-88 气焊、手工电弧焊及气体保护焊坡口的基本形式和尺寸GB/T 986-88 埋弧焊焊缝坡口的基本形式和尺寸JB 3223-83 焊条质量管理规程TB J214-92 铁路钢桥高强度螺栓连接施工规定TB/T 2137-90 铁路钢桥栓接面抗滑移系数试验方法JGJ 82-91 钢结构高强度螺栓连接的设计、施工及验收规程GB/T 1228-91 钢结构用高强度大六角头螺栓GB/T 1229-91 钢结构用高强度大六角头螺母GB/T 1230-91 钢结构用高强度垫圈GB/T 1231-91 钢结构用高强度大六角头螺栓、大六角头螺母、垫圈技术条件GB 10433-89 圆柱头焊钉GB/T 1031-95 表面粗糙度参数及其数值GB/T 13288-1991 涂装前钢材表面粗糙度等级的评定GB/T6060.5-1988 表面粗糙度比较样块抛(喷)丸、喷砂加工表面GB/T 8923-1988 涂装前钢材表面锈蚀等级和除锈等级GB/T 13312-1991 钢铁件涂装前除油程度检验方法（验油试纸法）GB/T 5210-1985 涂层附着力的测定法拉开法GB 9286-1988 涂膜附着力的测试法划格法GB/T 11375-1989 金属和其他屋脊覆盖层热喷涂操作安全ISO 8503-6:1998 金属表面可溶性盐渡电测法GB/T 4956-1985 磁性金属表面基体上非磁性覆盖层厚度测量磁性法GB/T 9793-1997 金属和其它无机覆盖层热喷涂锌、铝及其合金GB 14444-93 涂装作业安全规程喷涂室安全技术规定GB 11373-89 热喷涂金属件表面预处理通则GB 11374-89 热喷涂涂层厚度的无损检测方法GB 6062-85 轮廓法触针式表面粗糙度测量仪轮廓记录仪及中线轮廓计TB/T 1527-1995 铁路钢桥保护涂装GB/T 2649-1989 焊接接头力学性能试验取样方法GB/T 2650-1989 焊接接头冲击试验方法GB/T 2651-1989 焊接接头拉伸试验方法GB/T 2652-1989 焊缝及熔敷金属拉伸试验方法GB/T 2653-1989 焊接接头弯曲及压扁试验方法GB/T 2654-1989 焊接接头及堆焊金属硬度试验方法GB/T 11345-1989 钢焊缝手工超声波探伤方法和探伤结果分级JB/T 6061-1992 焊缝磁粉检验和缺陷磁痕的分级GB/T 3323-1987 钢熔化焊对接接头射线照相和质量分级GB/T 226-1991 钢的低倍组织及缺陷酸蚀检验法3 术语、符号3.1 术语3.1.1 梁段、吊装段梁段指的是设计图中划分的钢箱梁制造段；根据吊装要求将两个或两个以上的梁段连接起来构成吊装段。

3.1.2板单元组成梁段的基本单元。

顶板单元、底板单元、横隔板单元、纵隔板单元、腹板单元均为板单元。

3.1.3零件组成板单元的最小元件。

其中，顶板、底板、腹板、组成纵横隔板和锚箱的板件、拼接板为主要零件，其余为次要零件。

3.2 符号3.2.1 几何参数B —宽度L —长度d —直径s —间距f —拱度、弯曲矢高t —厚度h —截面高度β—角度h f—焊角尺寸△—偏差、增量4 材料及材料管理4.1 材料4.1.1材料是指构成钢箱梁结构所发生的材料，包括钢材、高强度螺栓、剪力钉、焊接材料和涂料等。

4.1.2高强度螺栓连接副的材料应符合GB/T 1228～1231－91的规定，栓合面采用HES-2防滑防锈涂料或2号防锈铝。

4.1.3剪力钉的化学成份和力学性能应符合《圆柱头焊钉》（GB10433－89）的规定。

4.1.4焊接材料牌号及规格应根据本桥钢塔的焊接工艺评定确定。

4.1.5防腐涂装材料应符合涂装设计方案的规定。

4.2 材料管理4.2.1钢箱梁制造所用材料应符合设计文件的要求和现行标准的规定，除必须有材料质量证明书外，还应进行复验，复验合格方能使用。

4.2.2钢材应按同一厂家、同一材质、同一板厚、同一出厂状态每10个炉（批）号抽验一组试件；焊接与涂装材料应按有关规定抽样复验。

4.2.3钢板应采用色带标识，色带标识的每种色带宽度不小于30mm。

加工过程中发现钢材缺陷需要修补时，应符合本规范附录A的规定。

4.2.4高强度螺栓连接副在运输过程中应防雨、防潮、防螺纹损伤；进场后应按包装箱上注明的批号、规格分类保管，室内架空存放，堆放不宜超过五层。

保管期内不得任意开箱，防止生锈和沾染污物。

5 下料与加工5.1 作样、号料5.1.1 作样和号料应根据施工图和工艺文件进行, 作样的允许偏差应符合表5.1.1的规定。

表5.1.1 作样允许偏差（mm）号料，号料尺寸允许偏差为±1.0mm 。

5.2 切割5.2.1所有零件优先采用精密（数控、自动、半自动）切割下料，精密切割尺寸允许偏差为±1.0mm，切割面质量应符合表5.2.1的规定。

表5.2.1 精密切割边缘表面质量要求5.2.2 采用数控切割机下料的零件编程时，要根据零件形状复杂程度，尺寸大小、精度要求等规定切入点和退出点、切割方向和切割顺序，并应适当加入补偿量，消除切割热变形的影响。

下料时除考虑焊接收缩量外，同时还应考虑桥梁竖曲线的影响。

5.2.3手工气割及剪切仅用于工艺特定或切割后仍需加工的零件。

手工气割的切割面质量应符合表5.2.3的规定。

表5.2.3手工气割切割面质量要求5.2.4文件规定留出加工余量和焊接收缩量。

5.2.5切割工艺经工艺评定确定，保证切割面无裂纹，切割面硬度不超过HV350。

5.2.6剪切加工的零件,其切割边缘应整齐、无毛刺、反口等缺陷,并应满足下列偏差要求:板件长度、宽度: ±2.0mm；板边缘缺棱: <1.0mm ；板边直线度：<1/1000 ；型钢长度: ±1.0mm；型钢端面垂直度: ≤2.0mm5.2.7顶板、底板、腹板等主要受力零件下料时，应使钢板轧制方向与其主应力方向一致。

5.2.8焰切或剪切的零件应磨去边缘的飞刺、挂渣，使断面光滑匀顺。

5.3 零件矫正5.3.1 零件矫正宜采用冷矫，冷矫时的环境温度不得低于－12℃。

矫正后的钢材表面不应有明显的凹痕或损伤。

5.3.2 采用热矫时，加热温度应控制在600～800℃，然后缓慢冷却，不得用水急冷；温度降至室温前，不得锤击钢材。

5.3.3 零件矫正允许偏差应符合表5.3.3的规定。

表5.3.3 零件矫正允许偏差（mm）5.4 零件边缘、端头的加工5.4.1零件的边缘、端头可保留其轧制、锯切、剪切、焰切状态，也可按照工艺要求进行机械加工，但经剪切或手工焰切后不再进行机加工的零件边缘应打磨匀顺。

5.4.2零件边缘的需进行机械加工时，加工深度应大于2mm（当边缘硬度不超过HV350时，加工深度不受此限），零件加工的表面粗糙度应不低于表5.2.1的规定。

5.4.3零件加工的尺寸允许偏差应符合表5.4.3的规定。

5.4.4焊接坡口形状、尺寸及允许偏差由焊接工艺评定确定。

5.5 U形肋制作及弯曲加工5.5.1 U形肋可采用辊轧或弯曲成形，其尺寸允许偏差应符合表5.5.1的规定。

表5.5.1 U形肋尺寸允许偏差（mm）5.5.2主要零件冷作弯曲加工时的环境温度应不低于－5℃，其内侧弯曲半径不得小于板厚的3倍；小于者必须热煨，热煨温度应控制在900～1000℃。

5.5.3弯曲后的零件边缘不得产生裂纹。

5.6 制孔5.6.1 螺栓孔应成正圆柱形，孔壁表面粗糙度Ra不得大于25μm，孔缘无损伤不平，无刺屑。

5.6.2 高强度螺栓孔加工允许偏差应符合表5.6.2的规定。

表5.6.2高强度螺栓栓孔的加工允许偏差文件的规定。

表5.6.3 螺栓孔距允许偏差（mm）6 组装6.1 组装准备6.1.1采用埋弧焊、CO2气体（混合气体）保护焊及低氢型焊条手工焊方法焊接的接头，组装前必须彻底清除待焊区域的铁锈、氧化铁皮、油污、水分等有害物，使其表面显露出金属光泽。

清除范围应符合图6.1.1的规定。

6.1.3 需作产品试板检验时，应在焊缝端部连接试板，试板材质、厚度、轧制方向及坡口必须与所焊对接板材相同，其长度和宽度（每侧）应分别不小于400mm和150mm 。

6.2 板单元组装6.2.1 组装前必须熟悉图纸和工艺文件，按图纸核对零件编号、外形尺寸和坡口方向，确认无误后方可组装。

6.2.2所有板单元应在组装胎架上进行组装，每次组装前应对组装胎架进行检查，确认合格后方可组装。

6.2.3 对于已钻孔的U形肋，组装板单元时应以孔定位。

6.2.4 组装定位焊应符合本规范第7.2条的规定。

6.2.5 板单元组装尺寸允许偏差应符合表6.2.5的规定。

表6.2.5 板单元组装尺寸允许偏差6.3梁段组装6.3.1梁段组装应在具有桥梁线形的组装胎架上进行。

拼装前应按工艺文件要求检测胎架的线形和几何尺寸、。

6.3.2整体组装应在激光经纬仪和激光测距仪控制下完成。

重点控制梁段直线度和桥梁线形。

6.3.3梁段组装允许偏差应符合表6.3.3的规定。
