一套完整的建筑施工图包含哪些图纸

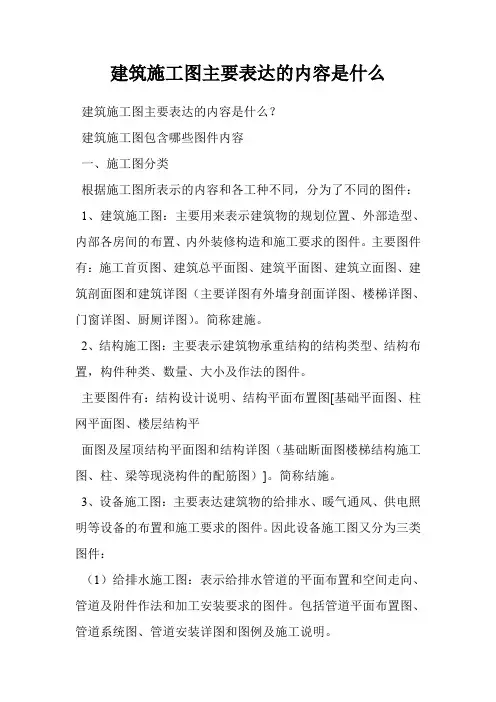

建筑施工图主要表达的内容是什么
建筑施工图主要表达的内容是什么建筑施工图主要表达的内容是什么？建筑施工图包含哪些图件内容一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图[基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图楼梯结构施工图、柱、梁等现浇构件的配筋图）]。
简称结施。
3、设备施工图：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称设施。
二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后。
（2）先施工的在前，后施工的在后。
（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。

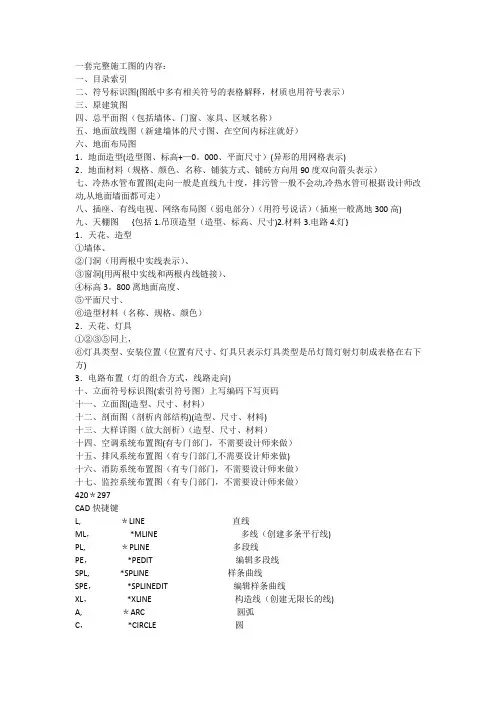

完整施工图的具体内容
一套完整施工图的内容：一、目录索引二、符号标识图(图纸中多有相关符号的表格解释，材质也用符号表示）三、原建筑图四、总平面图（包括墙体、门窗、家具、区域名称）五、地面放线图（新建墙体的尺寸图、在空间内标注就好）六、地面布局图1．地面造型(造型图、标高+—0。
000、平面尺寸）(异形的用网格表示)2．地面材料（规格、颜色、名称、铺装方式、铺砖方向用90度双向箭头表示）七、冷热水管布置图(走向一般是直线九十度，排污管一般不会动,冷热水管可根据设计师改动,从地面墙面都可走）八、插座、有线电视、网络布局图（弱电部分）（用符号说话）（插座一般离地300高)九、天棚图{包括1.吊顶造型（造型、标高、尺寸)2.材料3.电路4.灯}1．天花、造型①墙体、②门洞（用两根中实线表示）、③窗洞(用两根中实线和两根内线链接）、④标高3。
800离地面高度、⑤平面尺寸、⑥造型材料（名称、规格、颜色）2．天花、灯具①②③⑤同上，⑥灯具类型、安装位置（位置有尺寸、灯具只表示灯具类型是吊灯筒灯射灯制成表格在右下方)3．电路布置（灯的组合方式，线路走向)十、立面符号标识图(索引符号图）上写编码下写页码十一、立面图(造型、尺寸、材料）十二、剖面图（剖析内部结构)(造型、尺寸、材料)十三、大样详图（放大剖析）（造型、尺寸、材料）十四、空调系统布置图(有专门部门，不需要设计师来做）十五、排风系统布置图（有专门部门,不需要设计师来做)十六、消防系统布置图（有专门部门，不需要设计师来做）十七、监控系统布置图（有专门部门，不需要设计师来做）420＊297CAD快捷键L, ＊LINE 直线ML，*MLINE 多线（创建多条平行线)PL, ＊PLINE 多段线PE，*PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE，*SPLINEDIT 编辑样条曲线XL，*XLINE 构造线（创建无限长的线)A, ＊ARC 圆弧C，*CIRCLE 圆DO，＊DONUT 圆环EL，*ELLIPSE 椭圆PO，*POINT 点DCE，*DIMCENTER 中心标记POL，＊POLYGON 正多边形REC，*RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH，＊BHATCH 图案填充—H，*HATCHHE，＊HATCHEDIT 图案填充.。
建筑物施工图由各个专业施工图组成
建筑物施工图由各个专业施工图组成1、建筑施工图主要包括设计总说明、总平面图、各层平面图、屋面排水平面图、立面图、剖面图、建筑配件及节点详图、门窗表、装修表等2、结构施工图主要包括结构设计说明、基础施工图、各层梁板模板图配筋图、楼梯模板图配筋图、梁表柱表剪力墙表、节点大样图等3、给排水施工图主要包括各层给排水平面图、给排水系统图、设计说明、图例符号表等4、暖通施工图主要包括各层采暖通风平面图、系统图、图例符号表、设计说明、设备表、详图等5、电气施工图主要包括各层照明平面图、照明结线系统图、各层动力平面图、动力结线系统图、各层弱电平面图、弱电结线系统图、设计说明、图例符号表、设备表等6、消防施工图主要包括各层消防平面图、各层疏散指示平面图、系统图、设备表、图例符号表等比较复杂或者专业性比较强的建筑物还有其他一些专业的施工图各专业也都有一些国家标准图可以再施工图中引用也算是施工图中的一部分建筑的分类：度大于10米，小于24米的建筑,多层居住建筑为四层至九层（其高度大于10米，小于28米）.高层建筑是指高度大于或等于24米，高层居住建筑为九层以上（不含九层，其高度大1。
0。
3 住宅按层数划分如下：2。
《办公建筑设计规范JGJ 67—89》二、建筑高度超过24m而未超过100m为高层办公建筑；3。
《民用建筑设计通则JGJ 37-87》第1.0。
5条民用建筑高度与层数的划分一、住宅建筑按层数划分为：1～3层为低层;4~6层为多层；7~9层为中高层；10层以上为高层。
二、公共建筑及综合性建筑总高度超过24m者为高层（不包括高度超过24m的单层主体建筑）。
三、建筑物高度超过100m时，不论住宅或公共建筑均为超高层.5. 一般认为建筑总高度超过24m为高层建筑，建筑总高度超过100m为超高层建这也许就是未来的行业上应该做的工作，只有统一标准才能有好的协调工作!追问：军事设施属于甚么建筑啊回答：军事设施，是指国家直接用于军事目的的下列建筑、场地和设备: （一）指挥机关、地面和地下的指挥工程、作战工程；（二）军用机场、港口、码头；（三)营区、训练场、试验场；（四）军用洞库、仓库；（五）军用通信、侦察、导航、观测台站和测量、导航、助航标志；（六）军用公路、铁路专用线，军用通信、输电线路,军用输油、输水管道；(七）国务院和中央军事委员会规定的其他军事设施追问：我要的是属于那种建筑分类回答：以上种类都是军事设施，比如机场,仓库，铁路，这些怎么去规划建筑种类？建筑种类只有多层，高层，低层，等等之分，不分民用和军事的，只有土地才会区分用途追问：机场和铁路属于交通建筑,仓库不一定，这都是按照使用情况分类的，所以我就想知道军营属于那种回答：那么请问你说的军营是几层的呢？我见过4层的，7层的,12层的军营。

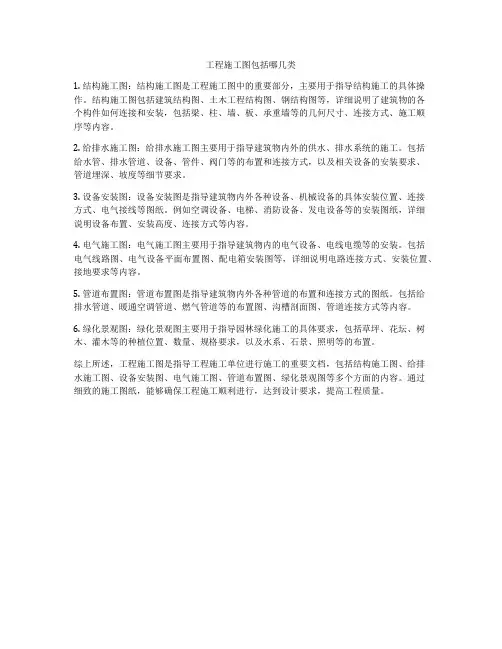

工程施工图包括哪几类
工程施工图包括哪几类1. 结构施工图：结构施工图是工程施工图中的重要部分，主要用于指导结构施工的具体操作。
结构施工图包括建筑结构图、土木工程结构图、钢结构图等，详细说明了建筑物的各个构件如何连接和安装，包括梁、柱、墙、板、承重墙等的几何尺寸、连接方式、施工顺序等内容。
2. 给排水施工图：给排水施工图主要用于指导建筑物内外的供水、排水系统的施工。
包括给水管、排水管道、设备、管件、阀门等的布置和连接方式，以及相关设备的安装要求、管道埋深、坡度等细节要求。
3. 设备安装图：设备安装图是指导建筑物内外各种设备、机械设备的具体安装位置、连接方式、电气接线等图纸。
例如空调设备、电梯、消防设备、发电设备等的安装图纸，详细说明设备布置、安装高度、连接方式等内容。
4. 电气施工图：电气施工图主要用于指导建筑物内的电气设备、电线电缆等的安装。
包括电气线路图、电气设备平面布置图、配电箱安装图等，详细说明电路连接方式、安装位置、接地要求等内容。
5. 管道布置图：管道布置图是指导建筑物内外各种管道的布置和连接方式的图纸。
包括给排水管道、暖通空调管道、燃气管道等的布置图、沟槽剖面图、管道连接方式等内容。
6. 绿化景观图：绿化景观图主要用于指导园林绿化施工的具体要求，包括草坪、花坛、树木、灌木等的种植位置、数量、规格要求，以及水系、石景、照明等的布置。
综上所述，工程施工图是指导工程施工单位进行施工的重要文档，包括结构施工图、给排水施工图、设备安装图、电气施工图、管道布置图、绿化景观图等多个方面的内容。
通过细致的施工图纸，能够确保工程施工顺利进行，达到设计要求，提高工程质量。

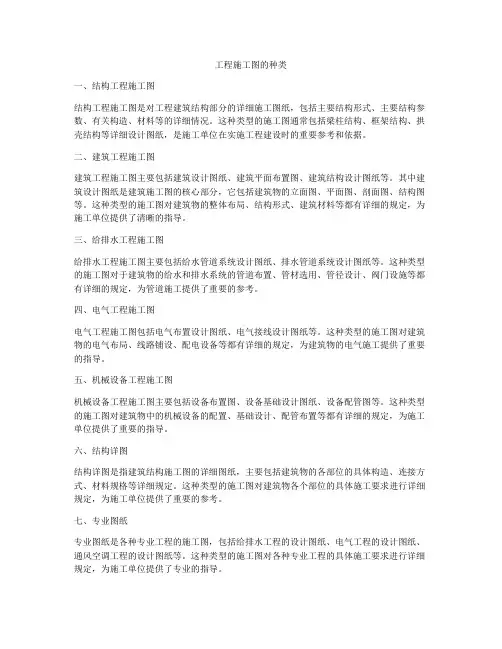

工程施工图的种类
工程施工图的种类一、结构工程施工图结构工程施工图是对工程建筑结构部分的详细施工图纸，包括主要结构形式、主要结构参数、有关构造、材料等的详细情况。
这种类型的施工图通常包括梁柱结构、框架结构、拱壳结构等详细设计图纸，是施工单位在实施工程建设时的重要参考和依据。
二、建筑工程施工图建筑工程施工图主要包括建筑设计图纸、建筑平面布置图、建筑结构设计图纸等。
其中建筑设计图纸是建筑施工图的核心部分，它包括建筑物的立面图、平面图、剖面图、结构图等。
这种类型的施工图对建筑物的整体布局、结构形式、建筑材料等都有详细的规定，为施工单位提供了清晰的指导。
三、给排水工程施工图给排水工程施工图主要包括给水管道系统设计图纸、排水管道系统设计图纸等。
这种类型的施工图对于建筑物的给水和排水系统的管道布置、管材选用、管径设计、阀门设施等都有详细的规定，为管道施工提供了重要的参考。
四、电气工程施工图电气工程施工图包括电气布置设计图纸、电气接线设计图纸等。
这种类型的施工图对建筑物的电气布局、线路铺设、配电设备等都有详细的规定，为建筑物的电气施工提供了重要的指导。
五、机械设备工程施工图机械设备工程施工图主要包括设备布置图、设备基础设计图纸、设备配管图等。
这种类型的施工图对建筑物中的机械设备的配置、基础设计、配管布置等都有详细的规定，为施工单位提供了重要的指导。
六、结构详图结构详图是指建筑结构施工图的详细图纸，主要包括建筑物的各部位的具体构造、连接方式、材料规格等详细规定。
这种类型的施工图对建筑物各个部位的具体施工要求进行详细规定，为施工单位提供了重要的参考。
七、专业图纸专业图纸是各种专业工程的施工图，包括给排水工程的设计图纸、电气工程的设计图纸、通风空调工程的设计图纸等。
这种类型的施工图对各种专业工程的具体施工要求进行详细规定，为施工单位提供了专业的指导。
以上就是工程施工图的一些主要种类和特点，不同类型的工程需要的施工图也会有所不同，但它们都是工程建设过程中必不可少的一部分，对工程建设的质量和进度起着非常重要的作用。
一套完整的建筑施工图所包含的内容
完整的建筑施工图纸包含的内容建筑施工图包含哪些图件内容?一、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图：主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称“建施”。
2、结构施工图：主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
简称“结施”。
3、设备施工图3：主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件：（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称“设施”。
二、施工图的编排次序为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：（1）基本图在前，详图在后；（2）先施工的在前，后施工的在后；（3）重要的在前，次要的在后。
一套完整的房屋施工图的编排次序如下：（1）首页图：首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
（2）设计总说明：①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
施工图包括哪些内容
施工图包括哪些内容首先，施工图中包括了建筑的平面布置图。
平面布置图是建筑物各个层面的平面图，包括了建筑物的外形、内部空间布局、房间分隔、走廊、楼梯、电梯等内容。
通过平面布置图，施工人员可以清晰地了解建筑物的整体结构和布局，为后续的施工工作提供了重要的参考依据。
其次，施工图中还包括了建筑的立面图。
立面图是建筑物外立面的图纸，包括了建筑物的立面形式、窗户、门、外墙装饰等内容。
通过立面图，施工人员可以清晰地了解建筑物外观的设计风格和装饰形式，为外墙施工和装饰提供了重要的指导。
除此之外，施工图还包括了建筑的剖面图。
剖面图是建筑物在某一特定方向上的剖面图，包括了建筑物的结构、墙体、柱子、梁、楼板等构件的位置和尺寸。
通过剖面图，施工人员可以清晰地了解建筑物内部结构和构件的布置，为结构施工和装修提供了重要的参考依据。
此外，施工图中还包括了建筑的构造图。
构造图是建筑物各个构件的详细图纸，包括了构件的尺寸、材料、连接方式等内容。
通过构造图，施工人员可以清晰地了解各个构件的具体尺寸和要求，为构件的加工和安装提供了重要的指导。
最后，施工图还包括了建筑的细部图。
细部图是建筑物各个细部构件的详细图纸，包括了各种连接、细部构造、装饰细节等内容。
通过细部图，施工人员可以清晰地了解各个细部构件的具体要求，为细部施工和装饰提供了重要的参考依据。
综上所述，施工图包括了建筑的平面布置图、立面图、剖面图、构造图和细部图等内容，这些内容对于建筑工程的施工和装饰具有非常重要的指导作用。
希望大家在施工图设计和使用过程中，能够充分重视这些内容，确保施工图的准确性和完整性，为建筑工程的顺利进行提供有力的支持。
一套完整的建筑施工图所包含的内容
一套完整的建筑施工图所包含的内容建筑施工图是建筑设计阶段之后，标准化绘制和交付给施工单位的图纸集合。
一份完整的建筑施工图要包含的内容可分为以下几个方面。
1. 建筑平面图建筑平面图是建筑施工图中最基本的图纸，其主要作用是描述建筑物在水平方向上的布置方式以及各房间或区域之间的位置关系。
建筑平面图可以分为总平面图和分平面图两种类型。
总平面图展示了所有楼层的建筑布置情况；分层平面图则分别展示每一层的建筑布置情况。
2. 建筑立面图建筑立面图主要描述建筑物在垂直方向上的表现，包括建筑物外墙的设计、窗户的布置和大门等。
建筑立面图是与展示建筑外在形象非常密切相关的图纸，也是建筑外观设计的重要组成部分。
3. 建筑剖面图建筑剖面图展示的是建筑物尺度的垂直剖面，包括各楼层的布置以及建筑结构和装修工艺。
建筑剖面图的作用是为施工单位提供详细的施工工艺和工作需求，帮助施工单位顺利地按照设计完成建筑物的建设任务。
4. 建筑细部图建筑细部图是对建筑物具体细节的展示和标注。
细部图可以包括建筑物中各种设施，例如通风系统，给排水管道，电气系统等等。
建筑细部图则为施工单位提供了每一个细节需要的具体要求和规范，帮助施工单位完成设计师所规定的要求。
5. 建筑工程设计及计算说明建筑工程设计与计算说明是一份建筑施工图的重要附件，需要在设计阶段就制定好，其中包含了建筑物的各种技术指导和施工要求。
建筑工程设计与计算说明通常会包含地质勘探报告，建筑物的设计理念、施工材料和核心技术要求等内容。
总之，一套建筑施工图所包含的内容多种多样，其中每个图纸内容都各有侧重。
好的建筑施工图能够为施工单位提供详尽的、有待执行的准确指引，提高建筑质量、节省成本，使建筑项目能够按部就班地实现。
急“一个完整的建筑工程图纸包括几部分”
急“一个完整的建筑工程图纸包括几部分”急“一个完整的建筑工程图纸包括几部分”分为4大部分建筑施工图和结构施工图装置施工图装饰施工图建筑施工图包括室外细部工程做法表门窗表总平面图首层平面图标准层平面图顶层平面图屋顶平面图立面图 , 剖面图楼梯详图结构施工图包括基础平面图基础配筋图基础祥图首层配筋图标准层配筋图顶层配筋图楼梯配筋图梁平法施工柱平法施工图装置施工图包括给水施工图排水施工图通风施工图照明和电路施工图暖卫施工图装饰施工图包括：平面图包括现况平面、家俱布置图、装修平面图...2：立面图包括剖切到的吊顶部位高低关系、标高3：天花图标高、做法、材料、风口、灯位...4：专业图纸水、暖、空调、强电、弱电平面图分别设计，综合考虑；必要时须有系统图。
5：固定家俱图设计固定家俱等须有立面剖面大样，特殊部位节点。
包括壁柜、暖气罩装饰架、现场制作的酒吧台等等。
6：门窗大样图样式、玻璃百叶分格尺寸、特殊五金等。
包括壁柜、隔断。
7：厨房卫生间大样地面排砖图、墙面排砖图、吊顶分格图8：结构图如有增加阁楼、拆改加固等专案，应有结构图纸和简略受力计算书。
9：外加工图纸自行设计的铁艺、金属楼梯、栏杆、栏板如何完整的制作建筑工程图纸？如果都计算、设计好了，拿CAD一笔一笔画吧，有现成的就可以抄建筑工程图纸邮箱给我，我发一套给你。
先学一下《房屋建筑基本知识》，配合著学《建筑制图与识图》。
怎样计算建筑工程图纸的建筑面积1、商品房销售面积商品房按“套”或“单元”出售，商品房的销售面积即为购买房者所购买的套内或单元内建筑面积（以下简称内建筑面积）与应分摊的公用建筑面积之和。
即所谓的建筑面积。
销售者销售商品房，必须明示商品房的销售面积，并注明该商品房的套内建筑面积及应当分摊的共有建筑面积。
商品房销售面积的标注单位应当为平方米。
商品房的销售面积与实际面积之差不得超过国家计量技术规范《商品房销售面积测量与计算》规定的商品房面积测量限差。
教你如何快速读懂一套完整建筑图集步骤
1.建筑施工图的组成部分结构设计第一步就是看懂建筑施工图，建筑专业是整个建筑物设计的龙头，没有建筑设计其他专业也就谈不上设计了，所以看懂建筑施工图就显得格外重要。
大体上建筑施工图包括以下部分：图纸目录，门窗表，建筑设计总说明，一层~屋顶的平面图，正立面图，背立面图，东立面图，西立面图，剖面图（视情况，有多个），节点大样图及门窗大样图，楼梯大样图（视功能可能有多个楼梯及电梯）。
作为一个结构设计师必须认真严谨的把建筑图理一遍，不懂的地方需要向建筑及建筑图上涉及的其他专业请建，要做到绝对明了建筑的设计构思和意图。
2.图纸目录及门窗表图纸目录是了解整个建筑设计整体情况的目录，从其中可以明了图纸数量及出图大小和工程号还有建筑单位及整个建筑物的主要功能，如果图纸目录与实际图纸有出入，必须与建筑核对情况。
门窗表相信大家不会陌生，就是门窗编号以及门窗尺寸及做法，这对大家在结构中计算荷载是必不可少的。
3.建筑设计总说明建筑设计总说明对结构设计是非常重要的，因为建筑设计总说明中会提到很多做法及许多结构设计中要使用的数据，比如：建筑物所处位置（结构中用以确定设防列度及风载雪载），黄海标高（用以计算基础大小及埋深桩顶标高等，没有黄海标高，施工中根本无法施工），墙体做法地面做法楼面做法...等等做法（用以确定各部分荷载），总之看建筑设计说明时不能草率，这是结构设计正确与否非常重要的一个环节。
4.建筑平面图建筑平面图就比较直观了，主要信息就是柱网布置及每层房间功能墙体布置门窗布置楼梯位置等。
而一层平面图在进行上部结构建模中是不需要的（有架空层及地下室等除外），一层平面图是在做基础时使用，至于如何真正的做结构设计本文不详述，这里只讲如何看建筑施工图。
作为结构设计师在看平面图的同时，需要考虑建筑的柱网布置是否合理，不当之处应该讲出理由说服建筑修改，通常不影响建筑功能及使用效果上的修改，建筑也是会同意修改的，如果建筑不改那就只有哭哭再看图(人家是老大，没办法的...），看建筑平面图，了解了各部分建筑功能，基本上结构上的活荷载取值心中就大致有值了，了解了柱网及墙体门窗的布置，柱截面大小梁高以及梁的布置也差不多有数了，反正有墙的下面一定有梁，除非是甲方自理的隔断，轻质墙也最好是立在梁上.值得一提的是，注意看屋面平面图，通常现代建筑为了外立面的效果，都有层面构架，通常都比较复杂，需要仔细的理解建筑的构思必要的时候咨询建筑或索要效果图，力求使自己明白整个构架的三维形成是什么样子的，这样才不会出错..另外，层面是结构找坡还是建筑找坡也需要了解清楚.5.建筑立面图建筑立面图，是对建筑立面的描述，主要是外观上的效果，提供给结构师的信息，主要就是门窗在立面上的标高布置及立面布置以及立面装饰材料及凹凸变化。
完整图纸绘制流程与其包含内容
勤学善思 学以致用
完整图纸绘制流程与其包含内容
一、一套完整的图纸包含哪些内容的图纸 原始平面图、平面布置图、墙体拆改图、天花布置图、地面铺装图、立面索引图、墙体放线图、水 路图、电路图。 立面图、大样图、节点图 二、各个图纸分别包含什么内容 1.原始平面图：主要对于原始土建结构或者二次装修产生前空间进行深化设计，阐述各个空间的应用功能，以及家具、卫具陈列等。 3.墙体拆改图：针对于方案设计中出现的墙体新建与拆除的说明。 4.天花布置图：主要对于空间顶部造型、灯具、空调、新风、消防以及材料标注等进行描述说明。 5.地面铺装图：主要以地面拼花造型、起台、地面材料进行描述说明 6.立面索引图：主要是对后面绘制的立面图起到一个索引作用，方便查阅。 7.墙体放线图：主要对新建墙体定位，进行数据表示，方便工人现场放线。 8.水路图：主要描述冷水管、热水管的走向以及下水管，上水管位置的设计利用 9.电路图：主要描述各个灯具位置、开关位置与种类、插座位置与种类、强电与弱点分布于走线
西南大学《建筑制图》网上作业及参考答案
1：[论述题]一、一套完整的房屋施工图应包含哪些工程图纸。
（按图纸的编排次序回答）参考答案：答：（1）首页图；（2）设计总说明；（3）建筑施工图：总平面图――建筑平面图（底层平面图~标准层平面图~顶层平面图~屋顶平面图）――建筑立面图（正立面图~背立面图~侧立面图）――建筑剖面图――建筑详图（厨厕详图~屋顶详图~外墙身详图~楼梯详图~门窗详图~安装节点详图等）。
（4）结构施工图：结构设计说明――基础平面图――基础详图――结构平面图（楼层结构平面图~屋顶结构平面图）――构件详图（楼梯结构施工图~现浇构件配筋图）。
（5）给排水施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。
（6）采暖通风施工图：管道平面图――管道系统图――管道加工安装详图――图例及施工说明。
（7）电气施工图：线路平面图――线路系统图――线路安装详图――图例及施工说明。
2：[论述题]二、简述基础平面图的形成过程。
参考答案：答：用一个假想的水平剖切平面，沿建筑物底层室内设计地面（±0.000）把整幢建筑物剖开，移去剖切平面以上的建筑物和基槽回填土后，用直接正投影法所作的水平投影。
就是反映基槽未回填土时基础的平面布置的图样。
1：[判断题]10、A2幅面图纸的幅面尺寸为：594×841参考答案：错误2：[判断题]9、工程图中标注圆的直径，必须在圆的直径尺寸前注写直径代号R参考答案：错误3：[判断题]8、基础和地基都是建筑物的构造组成部分参考答案：错误4：[判断题]7、在钢筋混凝土板中，布设的钢筋主要是受力筋和分布筋参考答案：正确5：[判断题]6、在给排水管道平面中，给水管道用粗实线绘制，排水管道用细实线绘制参考答案：错误6：[判断题]5、楼层结构平面图形成中，其假想的水平剖切平面位于门窗洞口之间参考答案：错误7：[判断题]4、建筑总平面图中的标高属于相对标高参考答案：错误8：[判断题]3、正投影就是平行投射线与投影面垂直参考答案：正确9：[判断题]2、工程图中标注的汉字字高不得小于5mm，数字字高不得小于3mm参考答案：错误10：[判断题]1、索引符号中分子数字代表详图编号、分母数字代表详图所在图纸编号参考答案：正确1：[论述题]二、建筑平面图的形成及图示内容参考答案：答：形成：用一个假想的水平剖切平面，沿门窗洞口之间进行剖切，移去剖切平面以上的部分，将剩余部分向下做水平正投影所得到的视图。
建筑施工图包括
建筑施工图包括建筑施工图包括什么？建筑施工图是建筑设计的重要组成部分，用于指导施工过程中的各项工作。
它是建筑项目从设计到施工的桥梁，包含了建筑物的各种细节和规格。
下面将介绍建筑施工图包括的主要内容。
1. 平面图：平面图是建筑施工图中最基本的部分。
它展示了建筑物在平面上的布局，包括墙体、柱子、楼板和其他主要构件的位置和尺寸。
平面图还标注了门窗的位置、开启方向和尺寸等细节，为施工人员提供了布线和安装的指导。
2. 立面图：立面图展示了建筑物在垂直方向上的外观和细节。
它显示了建筑物的外墙材料、窗户、门、檐口、挑檐、雨水管等部分的位置、尺寸和造型。
立面图帮助施工人员理解建筑物的外观，确保按照设计要求进行施工。
3. 剖面图：剖面图是建筑施工图中的重要组成部分，用于展示建筑物内部的结构和细节。
它以平面图中的某一垂直切面为基础，将建筑物切开并展示内部构件的位置、尺寸和细节。
剖面图有助于施工人员理解建筑物的构造，例如墙体结构、楼板和屋顶的构造、管道和电气设备的布置等。
4. 细部图：细部图展示了建筑物中一些具体构件的详细设计和方法。
它们包括柱子与梁的连接细节、墙体与楼板的连接细节、门窗的安装细节等。
细部图是指导施工人员进行具体施工的重要依据，确保各项工作的质量和准确度。
5. 设备图：设备图是建筑施工图中的一个重要部分，用于标注和安装管道、电气设备、空调设备等。
在设备图中，各种设备的位置、尺寸、管道连接方式以及电气接线图均应清晰明确。
设备图对于工程施工的顺利进行至关重要，能够方便地进行设备的布置和安装。
6. 电气图：电气图展示了建筑物中电气系统的布线和设备的安装。
它标注了电源的位置、电机与配电盘之间的电缆线路、灯具的位置、开关的位置和控制电路等。
电气图对于建筑物的电气工程施工非常重要，确保电气设备能够正常运转和安全使用。
7. 框架图：框架图是建筑施工图中的基本图之一，用于展示建筑物的结构框架。
它通常包括梁、柱、桁架、水平和垂直支撑等构件的布置和连接方式。
建筑施工图设计包含的内容有哪些
建筑施工图设计包含的内容有哪些
建筑施工图设计包含的内容有哪些
导语：房屋建筑施工图包括建筑、结构、水、暖、电、设备各一套，有的只有建筑结构图纸。
那建筑施工图设计包含的内容有哪些？下面就由店铺为大家介绍一下，希望对大家有所帮助！
建筑图中包括建筑总说明、总平面图（总平面图是小区各建筑间的具体位置、小区道路布置、有的还有园林绿化等情况）、各层平面、立面图、剖面图、详图、楼梯、以及户型放大平面等，详细的`还有管沟布置、家具摆放等图纸。
制图标准及图例均按现行房屋建筑制图标准值执行，一般建筑书店就有卖的。
总体说是从楼层上1米位置剖切向下看。
结构图包括结构总说明，基础平面图、各层梁板布置平面、柱布置、大样、楼梯、详图等。
建筑层数为，层高超过2200算一层，不超过则不算一层（建筑不算，与结构荷载层概念不一样），坡屋面层高算到半坡位置。
过梁一般位于门窗洞口顶部，作用承担其本楼层上部的荷载，超过过梁跨度则不计算楼面荷载，不超过要计算楼面荷载。
过梁按材料分为钢筋砖过梁、砖拱过梁、混凝土过梁。
构造柱设置与较大洞口位置、楼电梯间四四角。
墙长超过一定数值需要设置。
根据不同层数与抗震设防等级来确定。
详细见抗震设计规范gb50011-2001中7.3.1
楼板层从下到上常见的包括：吊顶（很多情况没有）、找平层、结构楼板、找平层、面层，有的还包括防水层、包括地暖做法等，管线一般埋设与结构楼板层内。
一般地面做法包括100厚垫层、面层（如地板砖等做法）
【建筑施工图设计包含的内容有哪些】。
西南大学《建筑制图2》网上作业及参考答案
1：[单选题]结构施工图包括（）等A：总平面图、平立剖、各类详图B：基础图、楼梯图、屋顶图C：基础图、结构平面图、构件详图D：配筋图、模板图、装修图参考答案：C2：[单选题]在结构平面图中，TB代表构件（）A：楼梯板B：预制板C：阳台板D：预应力板参考答案：A3：[单选题]柱子的最小保护层厚度为（）A：15mmB：25mmC：35mmD：45mm参考答案：B4：[单选题]建筑施工图主要表示房屋的建筑设计内容，下列不属于建筑施工图表示范围的是（）。
A：房屋的总体布局B：房屋的内外形状C：房屋承重构件的布置D：房屋内部的平面布局参考答案：C5：[单选题]下面属于居住建筑的有（）A：住宅、宿舍、学校、办公楼；B：公寓、旅馆、商场、医院；C：火车站、商店、航空站、中小学校；D：宿舍、公寓、旅馆、住宅。
参考答案：D6：[论述题]配置在钢筋混凝土结构中的钢筋，按其作用可分为哪几种，各有什么主要作用参考答案：1.受力筋――承受拉、压应力的钢筋。
2.钢筋（箍筋）――承受一部分斜拉应力，并固定受力筋的位置，多用于梁和柱内。
3.架立筋――用以固定梁内钢箍的位置，构成梁内的钢筋骨架。
4.分布筋――用于屋面板、楼板内，与板的受力筋垂直布置，将承受的重量均匀地传给受力筋，并固定受力筋的位置，以及抵抗热胀冷缩所引起的温度变形。
5.其它――因构件构造要求或施工安装需要而配置的构造筋。
如腰筋、预埋锚固筋、环等。
1：[填空题]结构平面布置图。
它表示了承重构件的、和或的配置。
参考答案：结构平面布置图。
它表示了承重构件的位置、类型和数量或钢筋的配置2：[论述题]什么是剖面图？什么是断面图？它们有什么区别？参考答案：假想用剖切面把物体分割成两部分，移去观察者和剖切面之间的部分，而将其余部分向投影面投射，所得的图形就叫剖面图。
用剖切平面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，该图称为断面图。
区别：①断面图只画出物体截断面的投影，而剖面图还要画出剖切平面后物体可见部分的投影。
施工图纸的组成
施工图纸的组成施工图是建筑工程实施过程中的通用“语言”，也是工程预算的基础，要读懂施工图，应当熟悉常用的规定、符号、表示方法和图例等。
一套完整的施工图一般分为以下几部分。
（1）图纸目录。
图纸目录是施工图的明细和索引。
（2）设计总说明。
根据《建筑工程设计文件编制深度规定》的规定，建筑施工图设计说明应包括以下内容。
①本子项工程施工图设计的依据性文件、批文和相关规范。
②项目概况。
内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积，房间的使用面积可在平面图中标注），旅馆的客房间数和床位数，医院的门诊人次和住院部的床位数，车库的停车泊位数等。
③设计标高。
本子项的相对标高与总图绝对标高的关系。
④用料说明和室内外装修。
⑤对采用新技术、新材料的做法说明及对特殊建筑造型和必要的建筑构造的说明。
⑥门窗表及门窗性能（防火、隔声、防护、抗风压、保温、空气渗透、雨水渗透等），用料，颜色，玻璃，五金件等的设计要求。
⑦幕墙工程（包括玻璃、金属、石材等）及特殊的屋面工程（包括金属、玻璃、膜结构等）的性能及制作要求，平面图、预埋件安装图等以及防火、安全、隔音构造。
⑧电梯（自动扶梯）选择及性能说明（功能、载重量、速度、停站数、提升高度等）。
⑨墙体及楼板预留孔洞需封堵时的封堵方式说明。
（3）建筑施工图（简称建施）。
建筑施工图主要表达建筑物的外部形状、内部布置、装饰构造、施工要求等，包括总平面图、各层平面图、立面图、剖面图以及墙身、楼梯、门、窗等构造详图。
（4）结构施工图（简称结施）。
结构施工图主要表达承重结构的构件类型、布置情况及构造做法等，包括基础平面图、基础详图、结构布置图及各构件的结构详图。
一套完整的建筑施工图一般包括哪几部分
一套完整的施工图一般包括哪几部分时间：2011-04-13来源：作者：建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。
一、施工图的编排顺序以及容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。
图纸目录包括每图纸的名称、容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。
图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。
各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。
2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、部布置、细部构造、装修和施工要求等。
具体容为：（一）总平面布置图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线围、总体布置。
它反映出拟建房屋的位置和朝向、室外场地、道路、绿化等布置，主要入口及新建筑±0.000标高相当于绝对标高的数值。
（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。
一套完整的建筑施工图包含哪些图纸
一套完整的建筑施工图包含哪些图纸建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。
建筑工程图纸分为建筑施工图、结构施工图、设备施工图。
一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内容或作用的不同，一般分为：1. 图纸目录列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2. 设计总说明（即首页）内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。
以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和构造详图。
4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。
1/3 123 下一页尾页5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平面布置图和详图。
二、施工图分类根据施工图所表示的内容和各工种不同，分为了不同的图件：1、建筑施工图主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件种类、数量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一套完整的建筑施工图包含哪些图纸
建筑工程图纸是用于表示建筑物的内部布置情况，外部形状，以及装修、构造、施工要求等内容的有关图纸。
建筑工程图纸分为建筑施工图、结构施工图、设备施工图。
一、建筑类施工图包含的各专业图纸一套完整的施工图，根据其专业内
容或作用的不同，一般分为：
1. 图纸目录
列出新绘制的图纸、所选用的标准图纸或重复利用的图纸等的编号及名称。
2. 设计总说明（即首页）
内容一般应包括施工图的设计依据；本工程项目的设计规模和建筑面积；本项目的相对标高与总图绝对标高的对应关系；室内室外的用料和施工要求说明，如砖和砂浆的强度等级、墙身防潮层、地下室防水、屋面、勒脚、散水、台阶、室内外装修等做法（可用文字说明或用表格说明，也可直接在图上引注或加注索引符号），采用新技术、新材料或有特殊要求的做法说明，门窗表（如门窗类型和数量不多时可在建筑平面图上列出）。
以上各项内容，对于简单的工程，可分别在各专业图纸上写成文字说明
3. 建筑施工图（简称建施）包括总平面图、平面图、立面图、剖面图和
构造详图。
4. 结构施工图（简称结施）包括结构平面布置图和各构件的结构详图。
1/3 123 下一页尾页
5. 建筑装修施工图（简称装修图）对装修要求较高的建筑物应单独画出装修图，包括平面布置、楼地面装修、天花平面、墙柱面装修、节点装修等图样。
6. 设备施工图（简称设施）包括给水排水、采暖通风、电气等设备的平
面布置图和详图。
二、施工图分类
根据施工图所表示的内容和各工种不同，分为了不同的图件：
1、建筑施工图
主要用来表示建筑物的规划位置、外部造型、内部各房间的布置、内外装修构造和施工要求的图件。
主要图件有：施工首页图、建筑总平面图、建筑平面图、建筑立面图、建筑剖面图和建筑详图（主要详图有外墙身剖面详图、楼梯详图、门窗详图、厨厕详图）。
简称建施。
2、结构施工图主要表示建筑物承重结构的结构类型、结构布置，构件
种类、数
量、大小及作法的图件。
主要图件有：结构设计说明、结构平面布置图（基础平面图、柱网平面
图、楼层结构平面图及屋顶结构平面图和结构详图（基础断面图、楼梯结构施工图、柱、梁等现浇构件的配筋图）。
简称结施。
3、设备施工图
主要表达建筑物的给排水、暖气通风、供电照明等设备的布置和施工要求的图件。
因此设备施工图又分为三类图件：
（1）给排水施工图：表示给排水管道的平面布置和空间走向、管道及附件作法和加工安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（2）采暖通风施工图：主要表示管道平面布置和构造安装要求的图件。
包括管道平面布置图、管道系统图、管道安装详图和图例及施工说明。
（3）电气施工图：主要表示电气线路走向和安装要求的图件。
包括线路平面布置图、线路系统图、线路安装详图和图例及施工说明。
简称设施。
三、施工图的编排次序
为了便于查阅图件和档案管理，方便施工，一套完整的房屋施工图总是按照一定的次序进行编排装订，对于各专业图件，在编排时按下面要求进行：
1.. 基本图在前，详图在后；
2. 先施工的在前，后施工的在后；
3. 重要的在前，次要的在后。
2/3 首页上一页123下一页尾页
四、一套完整的房屋施工图的编排次序如下：
1. 首页图
首页图列出了图纸目录，在图纸目录中有各专业图纸的图件名称、数量、所在位置，反映出了一套完整施工图纸的编排次序，便于查找。
2. 设计总说明
①工程设计的依据：建筑面积、单位面积造价、有关地质、水文、气象等方面资料。
②设计标准：建筑标准、结构荷载等级、抗震设防标准、采暖、通风、照明标准等。
③施工要求：施工技术要求；建筑材料要求，如水泥标号、混凝土强度等级、砖的标号，钢筋的强度等级，水泥砂浆的标号等。
3. 建筑施工图
总平面图——建筑平面图（底层平面图~标准层平面图～顶层平面图～屋顶平面图）——建筑立面图（正立面图～背立面图～侧立面图）——建筑剖面——建筑详图（厨厕详图~屋顶详图~外墙身详图~ 楼梯详图~门窗详图~安装节点详图等）。
4. 结构施工图
结构设计说明——基础平面图——基础详图——结构平面图（楼层结构平面图～屋顶结构平面图）——构件详图（楼梯结构施工图～现浇构件配筋图）。
5. 给排水施工图
管道平面图——管道系统图——管道加工安装详图——图例及施工说
明。
6. 采暖通风施工图
管道平面图——管道系统图——管道加工安装详图——图例及施工说明。
7. 电气施工图
线路平面图——线路系统图——线路安装详图——图例及施工说明。
五、房屋施工图的特点
1、大多数图样用正投影法绘制。
2、用较小的比例绘制：基本图常用的绘图比例是1：100，也可选用1：50 或1：200，总平面图的绘图比例一般为1：500、1：1000 或1：2000，详图的绘图比例较大一些，如1：2、1：5、1：10、1：20、1：30 等，相对与建筑物的大小，在绘图时均要缩小。
3、用图例符号来表示房屋的构、配件和材料：由于绘图比例较小，房屋的构、配件和材料都是用图例符号表示，要识读房屋施工图，必须熟悉建筑的相关图例。
六、阅读房屋施工图的方法
1、基本要求
（1）具备正投影的基本知识，掌握点、线、面正投影的基本规律。
（2）熟悉施工图中常用的图例、符号、线型、尺寸和比例的含义。
（3）熟悉各种用途房屋的组成和构造上的基本情况。
2、阅读方法阅读时要从大局入手，按照施工图的编排次序，由粗到细、前后对照阅读。
（1）先读首页图：从首页图中的图纸目录中，可以了解到该套房屋施工图由那几类专业图纸组成、各专业图纸有多少张，每张图纸的图名及图号。
（2）阅读设计总说明：从中可了解设计的依据、设计标准以及施工中的基本要求，也可了解到图中没有绘出而设计人员认为应该说明的内容。
（3）建筑施工图——结构施工图——设备施工图顺序逐张阅读。
（4）在各类专业图纸阅读中，基本图和详图要对照阅读，看清楚各专业图纸表示的主要内容。
（5）如果建筑施工图和结构施工图发生矛盾，应以结构施工图为准（构件尺寸），以保证建筑物的强度和施工质量。
