U-507C张力仪使用说明 中文完整版
(完整版)自动表面张力仪操作手册
![(完整版)自动表面张力仪操作手册](https://img.taocdn.com/s3/m/0ec94ee501f69e3142329466.png)
自动表面张力仪操作方法一、请在正式作测试前,确认已经熟悉以下注意事项:第一、仪器方面:1、测试前应确保主机至少已经预热30分钟,即在正式测试前先将主机打开30分钟,等表面张力仪测量系统稳定后即可使用。
2、使用前应将随机所附的吊钩、白金环挂至吊钩上,按“去皮”键作归零处理。
3、每次测试前应确保白金环及玻璃皿的干净。
具体方法为:(1)在通常情况下先用流水(最好蒸馏水)清洗再用酒精灯烧白金环,当整个环微红时结束(时间为约为20-30秒左右),并挂好待用(不能时间太长,以免白金环上吸附潮气)。
(2)在测试前应将玻璃皿清洗并烘干,测试时应先取少许被测样品对玻璃皿进行预润湿,以保持所测数据的有效性。
(3)白金环未冷却下来之前请不要将它与任何液体接触,以免弯曲变形影响测值的准确性。
4、第一次使用或使用一段时间后可对张力仪进行满量程校正:校正步骤:1、将吊环和铂金环都挂好,按“去皮”键使显示值清零;2、按“校正”键,此时显示“CAL”;3、将随机配置的600mN、400mN标准砝码挂到吊钩上;4、稳定(大约3-5秒)后会显示标准砝码的标称值600mN、400mN/m,再稍等片刻,听到“嘀”的一声后即表示校正完成,将砝码从挂钩上拿下来。
第二、测试过程方面:1、当白金环或玻璃皿不干净时,测量值会有所误差,而且再现性较差,数值忽大忽小或持续增加或持续减小,所以应力求保持干净。
举例而言,比如在测水的过程中使用者将手指轻轻点水,本仪器立即会显示出变化了的较小的张力值,这是因为人的手有油,改变了水的表面特性。
2、本仪器已经对密度作了一定的修正。
3、为了达到测试精度要求,本公司的白金环均为特殊订制,外形尺寸经过严格校准。
因此应避免白金环变形,如果使用者自行更换或铂金环变形而无法测量准确时,本公司不负任何责任。
4、根据物理化学原理,事实上在测试过程中对测值有影响的自然条件有(1)温度;(2)气压。
5、测量高挥发性液体时应加快测试过程,高挥发性液体在测量时很容易粘着在白金环上,请在做重复性测试前将白金环清洗干净。
张力仪的使用方法
![张力仪的使用方法](https://img.taocdn.com/s3/m/156ef74d767f5acfa1c7cd79.png)
目录第一章概述 (3)第二章基本原理 (3)2.1 什么是表面张力? (3)2.2 白金板法 (4)2.3 白金环法 (5)2.4 白金板与白金环比较 (6)第三章表面张力仪的技术参数及组成 (7)3.1技术指标 (7)3.2系统组成……………………………………………………………………………错误!未定义书签。
3.3 仪器部件示意图及说明 (7)第四章操作方法 (9)4.1 请在正式作测试前,确认已经熟悉以下注意事项: (9)4.2 故障排除方法: (11)4.3测试方法: (12)4.3.1标准测试方法:(最常用) (12)4.3.2中高粘度液体的测量: (14)4.3.3测量表面活性剂 (15)4.3.4测量界面张力的方法 (16)附录1:20℃时某些液体的表面张力值 (22)附录2:不同温度时水的密度、粘度及与空气界面上的表面张力 (23)第一章概述众所周知表面张力 (SURFACE TENSION) 是决定液体溶解度(solubility)、润湿性(wetting)、发泡性(bubbling)、涂布(coating)及渗透性(permeability)等性质的基本原理。
人们经常对某种给定的液体进行表面张力分析,进而研究该液体相对于其他液体或固体的物理表现。
而这种研究正是产业化过程中进行质量控制的基本手段。
Q BZY系列全自动表面张力仪恰好为客户进行表面张力方面的研究提供了完善的解决方案。
它完美的“在线性”,完全能够测出因溶液时间变化或表面活性剂存在而出现的变化值。
而且,它的应用范围更会因使用者合理且精明的运用而更为广泛。
仪器特色相对于其他表面张力仪而言,Q BZY系列表面张力仪包括但不仅限于如下优点:✧全自动化测量,将人为误差降到最低;✧自动读取表面张力平衡值;✧一键清零(0-全量程间的任意数值),绝对准确;✧一键校正配合随机附带的标准砝码,准确迅速;✧采用国际先进的传动技术,将试样平台升降更平稳可靠,且无震音。
张力机操作规程

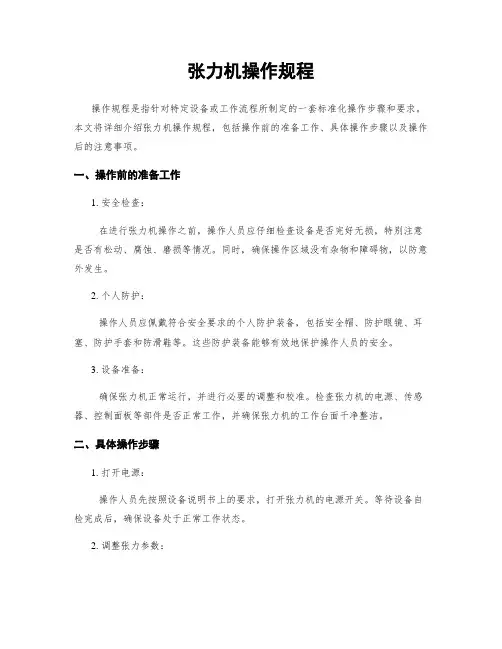

![张力机操作规程](https://img.taocdn.com/s3/m/219d2ad5988fcc22bcd126fff705cc1755275faf.png)
张力机操作规程操作规程是指针对特定设备或工作流程所制定的一套标准化操作步骤和要求。
本文将详细介绍张力机操作规程,包括操作前的准备工作、具体操作步骤以及操作后的注意事项。
一、操作前的准备工作1. 安全检查:在进行张力机操作之前,操作人员应仔细检查设备是否完好无损,特别注意是否有松动、腐蚀、磨损等情况。
同时,确保操作区域没有杂物和障碍物,以防意外发生。
2. 个人防护:操作人员应佩戴符合安全要求的个人防护装备,包括安全帽、防护眼镜、耳塞、防护手套和防滑鞋等。
这些防护装备能够有效地保护操作人员的安全。
3. 设备准备:确保张力机正常运行,并进行必要的调整和校准。
检查张力机的电源、传感器、控制面板等部件是否正常工作,并确保张力机的工作台面干净整洁。
二、具体操作步骤1. 打开电源:操作人员先按照设备说明书上的要求,打开张力机的电源开关。
等待设备自检完成后,确保设备处于正常工作状态。
2. 调整张力参数:根据工作要求,操作人员需要根据材料的特性和工作需求,调整张力机的参数。
这些参数包括张力大小、速度、时间等。
根据具体情况,操作人员可以通过控制面板上的按钮或旋钮来进行调整。
3. 放置材料:操作人员将需要进行张力测试或加工的材料放置在张力机的工作台面上,并确保材料的位置正确,不会发生偏移或滑动。
4. 启动张力机:操作人员按下启动按钮,启动张力机的工作。
在工作过程中,操作人员需要密切观察材料的张力状态,并根据需要进行调整。
5. 监控工作过程:在张力机工作过程中,操作人员需要通过控制面板上的显示屏或指示灯来监控设备的工作状态。
特别注意是否有异常情况发生,如材料断裂、设备故障等。
6. 停止张力机:当完成工作或需要暂停时,操作人员应按下停止按钮,停止张力机的工作。
同时,注意将材料从工作台面上取下,并将设备恢复到待机状态。
三、操作后的注意事项1. 清洁:操作人员在完成工作后,应将张力机的工作台面和周围环境进行清洁。
清除杂物、残留物和灰尘,保持设备的清洁和整洁。
表面张力仪说明书(含环校正复位)
![表面张力仪说明书(含环校正复位)](https://img.taocdn.com/s3/m/7dc3dd4f783e0912a3162a10.png)
比
详波详
比
图/次详 挂/次 比
比
比 该
3 比
比
详 比
ᑇ㸵ؐ
ⱑ
㸼䴶ᓴ
䞥
ᵓ
1) ᛳ⌟ⱑ䞥ᵓⱘ㸼䴶ᓴᇚ䖰Ѣ⎆
ԧⱘ㸼䴶ᓴˈҹ֓Ѣ⎆ԧ᳝ᬜ⍺
ⱑ䞥ᵓঞᵓϞ⠀छ˗
2) ⎆ԧӮⱑ䞥ᵓ਼ೈᔶ៤ϔϾ㾦ᑺ
ⱘᓻᔶ⎆䴶˗
3) 㸼䴶ⱘߚᄤথ⫳⫼ˈᑊᇚⱑ䞥ᵓ
ᛳ ⌟
ᕔϟᢝDŽ
ᵓ
⎆ԧḋક
⎆ԧḋક
P = mg + L cos – sh g
ϝℹ˖ᣝĀϞā䬂ˈՓᕫⱑ䞥⦃㾺ࠄϟሖⳌˈذℶৢDŽᣝĀϟāϢĀᓣā䬂˗ℸᯊˈ㾖ᆳ㸼䴶 ᓴҾᅲᯊ᭄ᰒ冫䚼ߚˈᑊ䆄ᔩϟ᳔ؐDŽ
ಯℹ˖ᇚϞሖ⎆ԧᆚᑺϟሖ⎆ԧᆚᑺ䕧ܹ EXCEL 㸼Ḑˈݙᇚ㾖ᆳࠄⱘ᳔ؐ䕧ܹ EXCEL 㸼ḐЁˈ 㞾ࡼ䅵ㅫߎϸ辵⎆ԧ䯈ⱘ⬠䴶ᓴؐDŽ
ᭈϾ⌟䆩䖛བϟ᠔冫˖
比
500CP.S
1.
2.
/
3. 4.
附mN
比
5
11
21
附.
所mm 样
主
4.
5mm
5mN/m
5.
6.
1.
2.
5mm
3.
4.
0
5.
/ 14
23 24
5波3波3
比
CMC
1.
2.
80%
3.
1/3
4.
1. 2.
CMC
3.
5波3波4
45 比
A
B
QBZY 核
5mN/m
5mN/m 25
CMC
12
21
1.
U-507中文版--revised
![U-507中文版--revised](https://img.taocdn.com/s3/m/67a500910029bd64783e2caf.png)
U-507C 张力仪使用手册一. 张力仪组件二. 目录1. 重要事项.............................................................................................2 2. 使用说明.............................................................................................4 3. 工作原理.............................................................................................10 4. 皮带质量表...........................................................................................11 5. 皮带安装张力.......................................................................................13 6. 使用技巧.............................................................................................13 7. 非标皮带的张力计算..............................................................................15 8. 特点...................................................................................................15 9. 配件...................................................................................................15 10.保修期、售后服务 (16)感谢您购买盖茨张力仪,使用之前请仔细阅读使用手册·请勿撞碰,任何冲撞都会导致此产品损坏。
张力机操作规程
![张力机操作规程](https://img.taocdn.com/s3/m/40953b2649d7c1c708a1284ac850ad02df800760.png)
张力机操作规程一、引言张力机是一种用于测量和控制材料张力的设备,广泛应用于纺织、包装、印刷等行业。
本操作规程旨在规范张力机的操作流程,确保安全、高效地完成工作任务。
二、设备概述1. 张力机的基本结构:张力机由机架、张力传感器、控制系统等部分组成。
2. 张力机的工作原理:通过张力传感器测量材料的张力,并通过控制系统调节机架的运动,以达到设定的张力值。
三、操作准备1. 操作人员应熟悉张力机的结构和工作原理,并具备相关的安全知识。
2. 确保张力机处于良好的工作状态,检查设备的电源、传感器、控制系统等是否正常。
3. 准备好待测材料,并确保其符合要求。
四、操作流程1. 打开电源:按照设备说明书的要求,打开张力机的电源,确保设备正常启动。
2. 设置参数:根据待测材料的特性和工艺要求,在控制系统中设置合适的张力值和运行速度。
3. 安装材料:将待测材料正确地安装在张力机的夹具上,并确保其牢固可靠。
4. 启动设备:按下启动按钮,张力机开始工作。
同时,监测设备的运行状态,确保其稳定运行。
5. 检测张力:通过张力传感器实时监测材料的张力,并在控制系统中显示。
根据设定的参数,调整机架的运动,使材料的张力维持在设定值范围内。
6. 停止设备:当完成测试或需要暂停时,按下停止按钮,张力机停止工作。
7. 卸载材料:小心地将待测材料从夹具上卸下,并妥善存放。
8. 关闭电源:关闭张力机的电源,确保设备安全关闭。
五、安全注意事项1. 操作人员应穿戴好安全防护装备,如手套、护目镜等。
2. 在操作过程中,严禁触摸设备的运动部件,以免发生意外伤害。
3. 遵守设备的额定工作范围,不超负荷操作,以免对设备造成损坏。
4. 定期检查设备的维护保养情况,确保设备处于良好的工作状态。
5. 在操作过程中,如发现异常情况或设备故障,应立即停止操作,并报告相关人员进行处理。
六、常见故障及处理方法1. 传感器失灵:检查传感器的连接是否松动,如有松动应重新连接。
张力仪使用手册u-507使用手册
![张力仪使用手册u-507使用手册](https://img.taocdn.com/s3/m/d8a792e26294dd88d0d26b78.png)
U-507C张力仪使用手册一.张力仪组件二.目录1.重要事项 (2)2.使用说明 (4)3.工作原理 (10)4.皮带质量表 (11)5.皮带安装张力 (13)6.使用技巧 (13)7.非标皮带的张力计算 (15)8.特点 (15)9.配件 (15)10.保修期、售后服务 (16)感谢您购买盖茨张力仪,使用之前请仔细阅读使用手册·请勿撞碰,任何冲撞都会导致此产品损坏。
·请勿把水、溶剂及其它任何液体泼洒在此产品上。
·请勿把此产品放置在多灰的环境中。
·避免此产品受热,比如汽车里或者直接的光照。
·请勿使用易挥发的溶剂清洗此产品。
·请勿在有火花的地方使用,否则可能引起爆炸。
·请勿拉探头任意两端的线绳。
·请勿在有雷雨的室外使用此产品,关掉电源并寻找一个安全的地方使用,否则有可能遭雷击。
·便携式探头是管状结构,请勿将探头弯折成锐角,不要在任意两端20mm(3/4英寸)的地方和两端尖部弯曲。
使用说明:安装探头把探头上的卡槽和仪器上的凹槽连接并推紧。
如需分离,握住探头上的卡槽然后拔出。
打开电源按下电源键,LCD会出现如下:1-Mass“皮带质量”2-Width“宽度”3-Span“切线长”4-No.储存代码5-频率设定6-电池容量在光线暗的情况下,LCD背景灯会打开,若5分钟内无操作,会自动关机。
打开的屏幕上显示的是上次关机时使用的数据。
1代表皮带质量,2代表皮带宽度,3代表皮带切线长,这些数据都是同时显示的。
备注皮带参数必须要输入仪器中,以便得出皮带张力。
不管皮带的质量是多少,仪器都会显示频率值,但是会显示“错误”,如果计算的皮带张力值超出屏幕显示的值,红色灯会一直亮着。
(4)指的是当前皮带数据的储存设定号,如需更改数据或储存设定,请看皮带参数数据的储存及恢复。
(5)指的是当前频率设定,如需更改,请看第7页的频率设定。
(6)指的是电池容量,灰色的电池标志是指电池容量已满,当电池容量很低时,电池标志会出现一闪一闪的电量低的提示。
U507皮带张力计中文说明书
![U507皮带张力计中文说明书](https://img.taocdn.com/s3/m/46e20206f01dc281e53af096.png)
型号: U-507简单介绍U-507皮带张力计的介绍传送带张力计的设定原理概要:被扩张的皮带受到外来冲击,而产生周波,最初的波开细为含有高频率成份和冲击成份,呈不规则的波形,然后才逐渐推移皮带自身的固有的波形,因为振动在短期时间内就会衰减,同时文件伴随着高频率情况下要捕捉到这个皮带的基本波形的周期是很困难的,但是为了微型电脑系统捕捉,再进行独立的数据处理,就能被编入程序的演算式.表示正确的张力值测量步骤:1、幅量的调节(噪音的自动消除)通电后按下:“MEASURE”键运之间,会定期检测周围的噪音环境,并自动调整麦克风的敏感度,“MEASURE”键按下后,麦克风的敏感度就固定下来2、振动波形的检出静止状态下的传送带所产生的音波,用微小的噪音单位测出3、杂音的清除内藏滤波器可以自动除去杂音成份4、周期的测定根据周期测定电路测出每个波形的周期5、信号处理根据摸似信号数据处理,测出来不同条件的振动波形的基本波形6、周波数频率换算处理从数字健(0-9)输入测定对象传送带日本制“UNITTA”U-507皮带张力计的详细介绍U-507张力计的操作步骤次序操作表面画面1 设定话筒选择合适话筒,用连接器联上机器本体2 接通电源按下电源按钮NO.□3 在选择按钮和数字键盘按下“SELECK”键后,输入数字NO.□上选择输入数字 0——1——……——18——19——0——1——2例:NO:0到NO:2 在数字键盘上可直接跳跃到指定数字.1、选定方法:按下“选择”(第1回)——按下“选择”(第2回)——2、选定方法:在数字键盘上按下“2”——*下面的步骤中(单位质量,传送带幅,间距长测定值表示中)按下“选择”时,显示出使用中的数字号码-1 用手输入单位质量时按下“MASS”键M=□□□□g/m例:输入m、 [在表示画面闪烁的地方,按顺序输入数据,输入可能范围:幅XM长时,[关于输入如果出现输入错误,重按“MASS”键,光标将 ~mm数据,请参照第九页说明回零]按下“0”键M=0□□.□g/m按下“0”键M=0□□.□g/m按下“2”键M=002.□g/m按下“5”键M=m-2 根据传送带型号输入单位 1秒以上按下“MASS”键,根据“UP”或 02 2GT 质量时,例:选定3GT时“DOWN”键选择选择传送带型号。
张力器使用手册
![张力器使用手册](https://img.taocdn.com/s3/m/6538a65577232f60ddcca150.png)
为了更合理的使用本装置, 在使用之前请认真阅读安全守则。 在彻底阅读完之后请认真 保管此手册. 本守则是为了防止对操作员及周围人造成伤害或造成财产损失而制定的, 因此请务必遵 守。 下面分类的标记描绘了由于未遵守规定和错误地使用器械所引起的危险和损坏的程度。
Danger 操作有误时会有生命及受重伤的危险。 Warning 操作有误时会有生命及受重伤的可能性。 Caution 操作有误时可能会受伤及损害物品。 ·以下分类图示标记显示了需要遵守的描述 此标记显示“禁止”意味着不能执行的 此标记显示“强制”意味着必须执行的 Warning 1 避免受到冲击及抛出,若不依据可能导致故障和火灾。 2 禁止分解或者改造器械,若不遵守可能导致火灾、损坏以及触电。 3 不要在有可能发生燃烧和爆炸的地方使用器械。如果器械在含有产生了诸如丙烷气体,汽 油或灰尘等可燃气体的地方,那么它可能导致爆炸或火灾 4 不要把器械暴露到任何液体附近比如水和溶液。不要在存在水和油脂的环境中使用 Microphone. 5 使用前必须确认发动机电源已切断及设备处于停止状态。 6 在室外使用时,遇到雷雨天气,请切断电源后移到安全的地方。若不遵守则可能导致雷击 和触电 Caution 1 不能把器械存放在一个潮湿、多尘或者是高温的地方。若不遵守可能出现问题。 2 在保养主体时请不要使用有机溶剂(例如稀释剂和苯) 3 不要把器械放在诸如摇晃的的桌面等不稳定的地方, 这可能引起器械坠并导致损坏和其它 问题。 4 曲臂式 Microphone 的 ARM 是一个柔性的 pipe,但是也不能弯曲道一个过小的角度。在距 离扩音器顶部和连接器的底部 20mm 以内请不要弯曲。而且,不能使劲地抓住拉伸或者扭 曲 Microphone(sensor)以及 ARM,不能使劲地抓住拉伸或者扭曲 Microphone(sensor)以 及 ARM,不要握住或扭曲 Cord 式 Microphone 的 Microphone 和电磁 sensor 5 不要把器械留在暴露在太阳的直晒下高温的地方或者在烈日下晒着的车内。 如果不遵守则 可能导致仪器的变形或其它问题
张力计使用方法
![张力计使用方法](https://img.taocdn.com/s3/m/197d413010661ed9ad51f35c.png)
高真空值读数表明土壤干燥. 读数
偏低则表明土壤湿润. 通常,在灌溉区域
应布置一定数量的监测点.每一个点应有
顶盖 2-3支不同长度的张力计管.这样不仅可
以了解每个点不同深度的水分含量而且
可以了解水分在灌溉期间的运移情况 .
该张力计系统仅需少量维护便可多年
可靠使用. 仪表毋需标定和置零 .
使用时在田间定期直读并记录.
例如每周2--3次. 然后绘制成土壤水分
运动图. 测试结果应与从农业部门了解
到的不同作物需水量结合, 使灌溉者能
够估计出下一个灌溉周期的需水量以及
能在灌溉日的前几天做好准备.
张力计测量系统
张力计是一种较为简单的仪器.它可以测量
土壤中任意点的土壤湿度情况.
仪器操作简单,易于保养.是一种用于灌溉管
理的可靠仪器.该张力计系统具有下列优点
土壤张力计由两个部分组成: 低价格的测管. 这意味着可以设置较多
∙张力计探测管-- 由聚碳酸酯管和透气陶的观测点. 易于更换补充.
瓷头加密封橡胶塞组成. 在管内注入适量水不锈钢指针直读仪表用于各张力计探测管的后埋入土壤中使用. 读数直观,快速,准确无误.
∙仪表--非常准确的不锈钢指针直读仪表.采用耐侯性聚碳酸酯探管,强度高,寿命长. 用于从探测管读数.各部件均可拆卸,易于更换维护。
标准探测管长度为15--90CM(测量深度)工作原理可以满足大部分情况的使用要求.
当土壤变干, 与陶瓷头接触的湿度表面特殊长度可根据用户要求加工.
张力势趋于将管内的水分吸出. 从而在管内注意: 探管内用水应为冷却后的开水.
顶部形成局部真空.当灌溉或降雨后,水分被新探管使用前应排空气泡.
吸回管内使真空度减少.。
表面张力仪的使用及操作
![表面张力仪的使用及操作](https://img.taocdn.com/s3/m/614661c329ea81c758f5f61fb7360b4c2e3f2a88.png)
表面张力仪的使用及操作1. 工作原理1.1 表面张力众所周知,我们可以根据分子间的互相吸引力来解释液体的性质。
这种分子间的吸引力就被称之为分子内聚力或称范德华力。
而表面张力、界面张力以及相类似的现象就是用来解释分子内聚力的基本物理现象。
具体来说,构成液体的分子在表面上所受的力与本体内的会不相同。
在本体内的分子所受的力是对称的、平衡的。
而在表面上的分子,受本体内分子吸引而无反向的平衡力。
这就是说,它受到的是拉入本体内的力。
也就是说,力图将表面积缩小,使这种不平衡的状态趋向平衡状态。
热力学的说法是:要将这体系的表面能降至最小,这个力就称为“表面张力”,也说是单位面积上的自由能(J/m 2),也就是形成或扩张单位面积的界面所需的最低能量。
它的数值和表面张力(N/m )一致。
由于习惯,常用表面张力表示表面自由能,它对液体表面的物理化学现象起着至关重要的作用。
在日常生活中,早晨荷叶上的露珠、杯子中的弧形水面等均为表面张力现象,如图1。
θγS γSL 固体液体 γLγS =γL ・cos θ+γSL Young equationγS : 固体表面张力γSL : 固/液表面张力γL : 液体表面张力θ : 接触角图1 液体表面张力机理图2.2 白金板法当感测白金板浸入到被测液体后,白金板周围就会受到表面张力的作用,液体的表面张力会将白金板尽量地往下拉。
当液体表面张力及其他相关的力与平衡力达到均衡时,感测白金板就会停止向液体内部浸入。
这时候,仪器的平衡感应器就会测量浸入深度,并将它转化为液体的表面张力值。
具体测试过程中,白金板法的测试步骤为:(1)将白金板浸入液体内;(2)在浸入状态下,由感应器感测平衡值;(3)将感应到的平衡值转化为表面张力值,并显示出来。
如图2.バ ネ の 力表 面 張 力 平衡值表面张力 液体样品 液体样品 1) 感测白金板的表面张力将远大于液体的表面张力,以便于液体有效润湿白金板及在板上爬升; 2) 液体会在白金板周围形成一个角度的弧形液面;3) 表面的分子力发生作用,并将白金板往下拉。
全自动张力测定仪菜单及按键操作说明
![全自动张力测定仪菜单及按键操作说明](https://img.taocdn.com/s3/m/ab637226ee06eff9aef807b3.png)
全自动张力测定仪全自动张力测定仪菜单及按键操作说明仪器按键为无标识按键,在不同的显示界面下,按键具有不同的功能定义,由对应显示的菜单来决定,这样的设计减少了按键数量,按键功能定义明确,使人机界面更加友好。
在以下按键操作说明中,加黑反显的数字或图形为当前调整修改的内容。
1. 开机画面:液晶屏幕显示画面如下:图6-1连接好仪器电源线,打开电源开关,即进入开机显示画面。
在当前显示画面有五个功能项目可供选择:“参数设置”:进入参数详细设置画面“砝码标定”:进入仪器标定画面“纯水标定”:进入纯水标定画面“样品测定”:进入样品测试画面“历史纪录”:进入存储数据画面2. 参数设置画面全自动张力测定仪图6-2在当前显示画面下按“项目”键选择欲修改的参数,“跳格”键光标在当前参数的数值间横向移动,“增加”键对当前的参数数值进行调整,按“退出”键,保存参数并返回到开机画面如图6-1。
各参数的意义说明如下:重液密度――下层液体密度,单位:g/mL轻液密度――上层液体密度或气体密度单位:g/mL铂丝半径――铂丝环的半径单位:mm铂环半径――铂金环的平均半径单位:mm当前温度――环境温度单位:℃需要特别说明的是:1)当测试表面张力时,轻液密度输入的是空气的密度;当测试界面张力时,轻液密度输人的是上层液体的密度2)当前温度的数值指示的温度,可能与当前的实际温度有偏差,用户只需在这里输入当前的实际温度,仪器将自动计算之间的差值,作为修正因子保存,以后显示的温度值将按此差值进行修正。
3. 砝码标定界面使用砝码对仪器进行校准,画面如下:图6-3此项操作对仪器精度影响较大,需谨慎。
分两步执行:第一步:保证仪器调整到水平状态且铂金环洁净,等到仪器读数变化比较小,轻轻按下“归零”完成仪器归零操作。
全自动张力测定仪第二步:将满量程校准用的勾状砝码挂在铂金环横梁上,等到仪表读数变化比较小时,轻轻按下“校准”键,完成满量程校准操作。
“退出”键存储砝码校准结果,返回设置主画面如图6-1。
皮带张力计U-507
![皮带张力计U-507](https://img.taocdn.com/s3/m/6fe1c46acec789eb172ded630b1c59eef9c79a73.png)
皮带张力计U-507什么是皮带张力计?皮带张力计是一种用于测量皮带张力的工具,常用于各种传动系统(如汽车发动机、工业机械等)中。
它的作用是确保皮带在传动时保持适当的张力,从而延长皮带的使用寿命并提高传动效率。
皮带张力计的种类目前市场上存在多种皮带张力计,其中比较常见的有:1.静态皮带张力计2.动态皮带张力计3.联网型皮带张力计静态皮带张力计适用于非运行状态下测量皮带张力,而动态皮带张力计适用于皮带在运行状态下的测量。
联网型皮带张力计则可以将采集的数据上传至互联网或者云端进行在线监测。
皮带张力计U-507的特点皮带张力计U-507是一种经济实用、易于使用的皮带张力测量工具,其特点有:1.精度高:可以精确测量皮带张力,误差不超过1%2.易于使用:简单的按压操作即可完成测量3.可重复使用:可以多次测量同一条皮带的张力4.适用范围广:适用于不同类型的皮带和传动系统5.紧凑便携:体积小,重量轻,容易随身携带如何使用皮带张力计U-507?使用皮带张力计U-507十分简单,只需要按照如下步骤进行操作即可:1.确定测量位置:选择皮带需要测量的位置,并清理干净以排除干扰因素。
2.安装U-507:将U-507靠近皮带,并轻轻压在皮带上。
3.测量张力:按下U-507的按钮,直到按压头顶部达到指针的最高点并停留在此位置,然后读取显示屏上的张力值。
4.记录数据:将读取到的张力值记录下来并与标准值进行对比,以判断皮带是否需要调整张力或更换。
注意事项使用皮带张力计U-507时,请注意以下事项:1.请使用合适的U-507型号进行测量,以免出现测量误差。
2.请在皮带不运转且未受外力干扰时进行测量,否则测量结果不准确。
3.请根据U-507使用说明进行操作,以保证测量精度和安全。
总结皮带张力计U-507是一种经济实用、易于使用的皮带张力测量工具,其精度高、易于使用、可重复使用、适用范围广、紧凑便携等特点被广泛应用于不同类型的皮带和传动系统中。
张力测试仪使用说明
![张力测试仪使用说明](https://img.taocdn.com/s3/m/c776d2ec370cba1aa8114431b90d6c85ec3a8810.png)
张力测试仪使用说明张力测试仪使用说明一、介绍张力测试仪是一种用于测试材料或部件的张力和弯曲强度的专业设备。
二、使用前准备1.确保设备处在稳定的工作环境下。
2.检查测试仪的电源和连接线,确保无损坏。
3.准备测试样品,并确保样品符合所需规格。
三、操作步骤1.打开电源开关,测试仪开始启动。
2.将测试样品放置在测试仪的夹具上,并紧固好。
3.在测试仪的控制面板上设置所需的测试参数,如测试方法、测试速度等。
4.点击“开始测试”按钮,测试仪会自动进行测试,记录数据并显示在屏幕上。
5.当测试完成后,点击“停止测试”按钮,测试仪会停止并保存测试结果。
6.将样品从测试仪中取出,并进行后续的处理和分析。
四、注意事项1.在操作过程中,要注意安全,避免触摸设备的运动部件。
2.如发现任何异常情况或故障,应立即停止测试并联系维修人员。
3.测试仪设备应定期进行维护保养,以确保其正常运行和准确性。
五、常见问题解答1.问:测试仪显示错误代码,怎么办?答:请参考设备的说明书,查找相应的错误代码含义和解决方法。
2.问:测试结果不准确,可能是什么原因?答:可能是测试样品的质量不符合要求,或者设备需要进行校准。
建议检查样品和设备,并重新测试。
六、总结张力测试仪是一种非常有用的设备,可以帮助我们测量材料和部件的张力和强度。
在使用前,记得进行充分的准备工作,并按照操作步骤进行操作。
同时要注意安全和定期维护保养设备,以确保测试结果的准确性和可靠性。
以上是对张力测试仪使用说明的简要介绍,希望能对您有所帮助。
如有更多问题,欢迎随时咨询。
七、常见故障排除1.问题:测试仪无法启动。
解决方法:检查电源连接是否稳定,确保设备的电源开关已打开,如有需要,检查电源线是否损坏。
2.问题:测试结果异常或不稳定。
解决方法:检查测试样品是否正确放置在夹具上,并确保夹具紧固好。
可以尝试重新进行测试,如果问题仍然存在,可能需要进行设备校准。
3.问题:测试仪发出异常声音。
解决方法:立即停止测试,并检查设备是否出现故障或损坏。
U-507皮带张力计中文说明书
![U-507皮带张力计中文说明书](https://img.taocdn.com/s3/m/855ce0c59ec3d5bbfd0a7459.png)
型号: U-507简单介绍U-507皮带张力计的介绍传送带张力计的设定原理概要:被扩张的皮带受到外来冲击,而产生周波,最初的波开细为含有高频率成份和冲击成份,呈不规则的波形,然后才逐渐推移皮带自身的固有的波形,因为振动在短期时间内就会衰减,同时文件伴随着高频率情况下要捕捉到这个皮带的基本波形的周期是很困难的,但是为了微型电脑系统捕捉,再进行独立的数据处理,就能被编入程序的演算式.表示正确的张力值测量步骤:1、幅量的调节(噪音的自动消除)通电后按下:“MEASURE”键运之间,会定期检测周围的噪音环境,并自动调整麦克风的敏感度,“MEASURE”键按下后,麦克风的敏感度就固定下来2、振动波形的检出静止状态下的传送带所产生的音波,用微小的噪音单位测出3、杂音的清除内藏滤波器可以自动除去杂音成份4、周期的测定根据周期测定电路测出每个波形的周期5、信号处理根据摸似信号数据处理,测出来不同条件的振动波形的基本波形6、周波数频率换算处理从数字健(0-9)输入测定对象传送带日本制“UNITTA”U-507皮带张力计的详细介绍U-507张力计的操作步骤次序操作表面画面1 设定话筒选择合适话筒,用连接器联上机器本体2 接通电源按下电源按钮NO.□3 在选择按钮和数字键盘按下“SELECK”键后,输入数字NO.□上选择输入数字 0——1——……——18——19——0——1——2例:NO:0到NO:2 在数字键盘上可直接跳跃到指定数字.1、选定方法:按下“选择”(第1回) NO.0——NO.1按下“选择”(第2回) NO.0——NO.22、选定方法:在数字键盘上按下“2” NO.0——NO.3*下面的步骤中(单位质量,传送带幅,间距长测定值表示中)按下“选择”时,显示出使用中的数字号码-1 用手输入单位质量时按下“MASS”键M=□□□□g/m例:输入2.5g/m、 [在表示画面闪烁的地方,按顺序输入数据,输入可能范围:幅XM长时,[关于输入如果出现输入错误,重按“MASS”键,光标将 0.1~999.9g/mm 数据,请参照第九页说明回零]按下“0”键M=0□□.□g/m按下“0”键M=0□□.□g/m按下“2”键M=002.□g/m按下“5”键M=002.5g/m-2 根据传送带型号输入单位 1秒以上按下“MASS”键,根据“UP”或 S.NO 02 2GT 质量时,例:选定3GT时“DOWN”键选择选择传送带型号。
张力计使用说明书
![张力计使用说明书](https://img.taocdn.com/s3/m/041e937a5022aaea988f0f50.png)
负压式土壤湿度计(张力计)使用说明书一、原理与特点土壤湿度计是测定土壤水分的一种仪器。
众所周知,土壤水分受土壤孔隙的毛管引力和土粒的分子引力的作用,使土壤孔隙中的水分处于负压(吸力)状态,土壤吸力愈大,土壤孔隙中的水分愈少,土壤含水量也就愈低;反之,土壤吸力愈小,土壤孔隙中的水分愈多,则土壤含水量愈高。
所以土壤湿度计指示的数据就能大致反应出土壤的含水量状况,负压试土壤湿度计(也称张力计)就是测定这种土壤吸力(或称土壤基质势)的仪器。
负压式土壤湿度计由陶土头、腔体、集气室、计量指标器等部件组成。
陶土头是仪器的感应部件,具有许多微小的孔隙,陶土头被水浸润后,在孔隙中形成一层水膜。
当陶土头中的孔隙全部充水后,孔隙中水就具有张力,这种张力能保证水在一定压力下通过陶土头,但阻止空气通过。
当充满水且密封的土壤湿度计插入水分不饱和的土壤时,水膜就与土壤水连接起来,产生水力上的联系。
土壤系统的水势不相等时,水便由水势高处通过陶土头向水势低处流动,直至两个的系统的水势平衡为止。
当忽略了重力势、温度势、溶质势后,系统的水势即为压力势和基质势之和,土壤的压力势(以大气压力参考)为零,仪器里无基质,基质势为零,土壤水的基质势便可由仪器所示的压力(差)来量度。
非饱和土壤水的基质势抵于仪器里的压力势,土壤就透过陶土头向仪器吸水,直到平衡为止。
因为仪器是密封的,仪器中就产生真空度或吸力(抵于大气参照压力的压力)。
这样仪器内的负压便计量器或传感器测行,这就是土壤的吸力。
土壤水吸力与土壤水基质势在数值上是相等的,只是符号相反,在非饱和土壤中,基地势为负值,吸力为正值,张力计较多地用于非饱和土壤上,其基质势为负值,矿张力计又称负压计。
土壤水吸力是土壤水势的强度指标和土壤水的流动,对植物的有效性有密切的关系。
与土壤含水率的含义不同,它是在土壤水势的强弱上面不是在多寡上反映土壤的干湿程度。
一般来说,土壤吸力愈大含水量愈小;土壤吸力愈小含水量愈多。
张力计使用说明
![张力计使用说明](https://img.taocdn.com/s3/m/7975ee34bb68a98271fefacd.png)
6.张力计仪器每月月底必须校验是否异常不良,将校验结果记录于《仪器校验记录表》上。
六.使用说明:
七.注意事项:
1.张力计各部分名称:①主轴护套 ②刻度锁 ③刻度旋转盘 ④指针 ⑤刻度 ⑥0位 ⑦表 身 ⑧测量板 ⑨调整板 ⑩调较装置(右图所示)
2.使用方法:用拇指按箭头方向及位置向上轻推几次→将张力计轻放在⑨上→用手逆时针
作业指导书(MANUFACTURING OPERATION INSTRUCTION)
使用部门
SMT
站别
检测
名称
张力计使用说明
一.名称:
张力计(丝网印刷中检测网版精度的专用仪器).
二.功能:
可准测量网板的经、纬线及经纬平均受力值(0-50N),所测量数据直接牛顿读 数,不用换算.我公司要求钢网张力值36N以上(含36N)为正常.
3.使用时张力计平放于紧绷的丝网平面上, 这时张力计的测量板若和丝网的经线平行, 指针所指读数为丝网现时经线张力数据.若 张力计的测量板和丝网纬度成90°角,则指 针所指读数是丝网现时纬线张力.若张力计 测量板和经线成45°角,则指针所指的是丝网现时的经、纬线的平均点数据.检测时发 现未达到要求的,可将丝网继续绷紧,直到达到要求张力,整个工序需使用张力计检测.
三.用途:
1.丝网印刷中绷网工序时检测网版张力的大小 2.网版在日常使用时可随时检测张力的损耗以保证丝网印刷的质量.
四.测量误差:
误差范围:0~18N±1N,18~50N±0.5N,实计误差值参考下表:
扭动②,直到③可旋转→旋转③,直到⑥对 正④→顺时针扭动②,直到锁紧③→可将整 个张力计取起,平放在需要测量的网版上, 用手指轻拍丝网表面几下,这时④所指的读 数是现时网版上的实际张力(牛顿读数).
U-507C 张力仪说明书
![U-507C 张力仪说明书](https://img.taocdn.com/s3/m/41cd5a2e0066f5335a812113.png)
U-507C张力仪使用手册一.张力仪组件二.目录1.重要事项 (2)2.使用说明 (4)3.工作原理 (10)4.皮带质量表 (11)5.皮带安装张力 (13)6.使用技巧 (13)7.非标皮带的张力计算 (15)8.特点 (15)9.配件 (15)10.保修期、售后服务 (16)感谢您购买盖茨张力仪,使用之前请仔细阅读使用手册·请勿撞碰,任何冲撞都会导致此产品损坏。
·请勿把水、溶剂及其它任何液体泼洒在此产品上。
·请勿把此产品放置在多灰的环境中。
·避免此产品受热,比如汽车里或者直接的光照。
·请勿使用易挥发的溶剂清洗此产品。
·请勿在有火花的地方使用,否则可能引起爆炸。
·请勿拉探头任意两端的线绳。
·请勿在有雷雨的室外使用此产品,关掉电源并寻找一个安全的地方使用,否则有可能遭雷击。
·便携式探头是管状结构,请勿将探头弯折成锐角,不要在任意两端20mm(3/4英寸)的地方和两端尖部弯曲。
使用说明:安装探头把探头上的卡槽和仪器上的凹槽连接并推紧。
如需分离,握住探头上的卡槽然后拔出。
打开电源按下电源键,LCD会出现如下:1-Mass“皮带质量”2-Width“宽度”3-Span“切线长”4-No.储存代码5-频率设定6-电池容量在光线暗的情况下,LCD背景灯会打开,若5分钟内无操作,会自动关机。
打开的屏幕上显示的是上次关机时使用的数据。
1代表皮带质量,2代表皮带宽度,3代表皮带切线长,这些数据都是同时显示的。
备注皮带参数必须要输入仪器中,以便得出皮带张力。
不管皮带的质量是多少,仪器都会显示频率值,但是会显示“错误”,如果计算的皮带张力值超出屏幕显示的值,红色灯会一直亮着。
(4)指的是当前皮带数据的储存设定号,如需更改数据或储存设定,请看皮带参数数据的储存及恢复。
(5)指的是当前频率设定,如需更改,请看第7页的频率设定。
(6)指的是电池容量,灰色的电池标志是指电池容量已满,当电池容量很低时,电池标志会出现一闪一闪的电量低的提示。
张力器使用说明
![张力器使用说明](https://img.taocdn.com/s3/m/1b555d7b5acfa1c7aa00cc1a.png)
目 录1.关于安全注意2.概要,注意事项及测定不良时的确认事项3.U-505张力器的原理4.U-505张力器各部件说明5.U-505张力器操作顺序6.输入数值的方法6-1 输入单位数值的方法6-2 Belt宽度或Belt原始数值的输入6-3 Span长度的输入7.UNITTA产Timeing Belt规格一览表8.KEITU产V型Belt规格一览表9.UNITTA产齿轮Belt标准值一览表10.U-505的规格一览11.After-sales service的保证1.关于安全注意■请在使用之前必须认真阅读安全注意事项之后正确操作。
■该注意事项是为了未然防止操作员及周围人的安全而制定的,因此务必遵守。
■下列标识说明了不当操作可能会导致的危害和损害。
■下列标识区分了遵守规定的程度不同。
表示不能进行操作,“禁止”的意思。
表示必须要实行,是“强制内容”避免冲击及抛出。
禁止分解,改造。
·故障,引发火灾的原因 ·火灾,中伤,触电的原因 禁止在易燃易爆场所内使用 不能与水、溶剂等接触。
·丙烷,汽油等易燃易爆性环Mic禁止在有水、油的环境操作有误时会有生命及受重伤的危险。
操作有误时会有生命及受重伤的可能性。
操作有误时可能会受伤及损害物品。
境中使用可引发爆炸,火灾 中使用。
使用前必须确认切断发动机 在室外使用时,遇到雷雨天气电源及设备的停止状态。
请切断电源后移到安全的地方。
保管时勿放在湿度重,灰尘 修理时勿用稀释剂、汽油。
多,高温的场所。
勿放在摇晃、倾斜、不安定 Brake Arm式Mic的Arm部分是自主 的场所。
式pipe,所以不能强度的弯曲。
·避免掉下来时伤人 另不要弯曲Mic前端20毫米处和 请勿在直射光线,热天气下 Connector的下端;Mic(sensor) 的车内等高温环境中使用。
及Arm部;Code式Mic和·机械变形,故障的原因 电磁sensor2.概要,注意事项及测试不良时的确认事项■概要音波式Belt张力器(U-505)是把与Belt机能有最大关系的取付张力,利用音波解析简单正确的测出张力的装置。
表面张力仪的使用
![表面张力仪的使用](https://img.taocdn.com/s3/m/8d7e87dd240c844769eaee2f.png)
表面张力仪的操作使用上海衡平自动表面张力仪BZY系列表面张力仪是决定液体溶解度.润湿性及渗透性等性质的基本原理。
打开仪器:接通表面张力仪电源,并按动“开/关”键,预热30分钟。
一.在第一次使用或用一段时间后可对张力仪进行满量程校正:(1)将吊钩和白金板都挂好;(2)去“皮重”操作,可显示“0.0”(或“0.00”)(3)按“校正”键,显示“CAL”,挂上随机所附的400mN(或200mN)的标准码;(4)5秒钟左右即出现“400.0”(或0.00)Mn,听到“嘟”的声音后校正结束。
二.在测试过程中所要避免的:当白金板或玻璃皿不干净,测量值会有所误差而且再现性较差,数值忽大忽小或持续增加或持续减小,所以应力求保持干净。
举例而言,比如测水的过程中使用者将手指轻轻点了水,本仪器立即会显示出变化了的较小张力值,这是因为人的手有油改变了水的表面特性。
且要保持白金板与玻璃器皿的干净(烘干后再用),求出正确值。
三.标准测试方法:(在开机预热30分钟后)1用镊子夹取已清洗干净的白金板。
用洒精灯烧白金板,一般火与水平面呈45度角进行,直到白金板变红为止,时间为20-30秒。
挂好白金板,盖灭洒精灯。
2将烧好的白金板挂在掉钩上,按“去皮”键后显示值要为零。
3在样品皿中加入测量液体,将被测样品放于样品台上。
放之前一定目测一下白金板挂的高度,如果可能会浸入样品中时,请将按“向下”按键将样品台向下。
4将样品放好后:开始计时五分钟读取一个值,取值后按‘向下‘样品台逐渐下降,白金板脱离被测样品然后再按‘向上’,重复操作两次各五分钟取值。
再把读取的三个值相加取均值,均值就是这个样品的所求值。
5把盛有样品的器皿小心的取出到入待检样,把到完的器皿轻轻放在清洗盆内用流水冲洗,有残留物洗不干净时用手洗,取少许洗衣粉轻轻洗干净为佳。
把洗干净的器皿放置于干烘箱。
6用镊子夹取白金板,并用流水冲洗,冲洗时应注意与水流保持一定的角度,原则为尽量做到让水流洗干净板的表面且不能让水流使得板变形;再用洒精灯烧干板面上的水份挂于掉钩上,盖灭洒精灯,关好门。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
U-507C张力仪使用手册一.张力仪组件二.目录1.重要事项 (2)2.使用说明 (4)3.工作原理 (10)4.皮带质量表 (11)5.皮带安装张力 (13)6.使用技巧 (13)7.非标皮带的张力计算 (15)8.特点 (15)9.配件 (15)10.保修期、售后服务 (16)感谢您购买盖茨张力仪,使用之前请仔细阅读使用手册·请勿撞碰,任何冲撞都会导致此产品损坏。
·请勿把水、溶剂及其它任何液体泼洒在此产品上。
·请勿把此产品放置在多灰的环境中。
·避免此产品受热,比如汽车里或者直接的光照。
·请勿使用易挥发的溶剂清洗此产品。
·请勿在有火花的地方使用,否则可能引起爆炸。
·请勿拉探头任意两端的线绳。
·请勿在有雷雨的室外使用此产品,关掉电源并寻找一个安全的地方使用,否则有可能遭雷击。
·便携式探头是管状结构,请勿将探头弯折成锐角,不要在任意两端20mm(3/4英寸)的地方和两端尖部弯曲。
使用说明:安装探头把探头上的卡槽和仪器上的凹槽连接并推紧。
如需分离,握住探头上的卡槽然后拔出。
打开电源按下电源键,LCD会出现如下:1-Mass“皮带质量”2-Width“宽度”3-Span“切线长”4-No.储存代码5-频率设定6-电池容量在光线暗的情况下,LCD背景灯会打开,若5分钟内无操作,会自动关机。
打开的屏幕上显示的是上次关机时使用的数据。
1代表皮带质量,2代表皮带宽度,3代表皮带切线长,这些数据都是同时显示的。
备注皮带参数必须要输入仪器中,以便得出皮带张力。
不管皮带的质量是多少,仪器都会显示频率值,但是会显示“错误”,如果计算的皮带张力值超出屏幕显示的值,红色灯会一直亮着。
(4)指的是当前皮带数据的储存设定号,如需更改数据或储存设定,请看皮带参数数据的储存及恢复。
(5)指的是当前频率设定,如需更改,请看第7页的频率设定。
(6)指的是电池容量,灰色的电池标志是指电池容量已满,当电池容量很低时,电池标志会出现一闪一闪的电量低的提示。
输入皮带质量M=□□□.□g/m手册中有质量表,输入范围为000.1至999.9克。
输入所需值并按下质量键。
确定小数位的输入正确,如果输入的不正确,再次按下质量键,光标会返回到初始位置。
输入皮带宽度或楔数W=□□□.□mm/#R输入000.1至999.9毫米或楔数。
同步带,用毫米输入皮带宽度。
三角带,输入正在测量皮带的根数。
Polyflex皮带,输入正在测量皮带的根数。
Micro-V带,输入皮带的楔数。
例如::21mm宽的Poly Chain皮带,输入“021.0”。
1英寸宽的CTB同步带,输入“025.4”。
对于单根三角带,输入“001.0”。
当用张力仪对多根皮带或联组皮带进行测量时,为了确保用的是正确的质量参数,输入正确的皮带楔数。
不需要自己进行计算,因为张力仪本身会自动计算并给出结果。
例如:一个三角带轮使用4根3V带,输入“1”作为宽度(宽度键),张力仪会显示每根皮带的静态张力。
如要测量三角带的张力时,请确保振动时各根皮带互不干扰。
如果使用4并联3V三角带,输入“4”作为宽度(宽度键),皮带张力值是总的4根皮带振动时得出的结果。
张力仪会显示皮带的总的静态张力。
输入切线长S=□□□□mm可以输入000.1至999.9毫米,切线长指的是相邻的两个带轮齿的间距。
这个距离可以直接测量,也可以通过下面的公式计算。
通过计算切线长可以提供最准确的结果。
切线长计算公式S=CDS=切线长(毫米)CD=中心距(毫米)D=大带轮的直径d=小带轮的直径数据的储存和恢复U-507可以存储20组不同质量,宽度和切线长的数据,按下选择键可以选择20组储存记录,也可以通过单独按选择键和对应储存记录的号来启动,储存序列号在屏幕的左上角。
所有三种数据值都会同时显示,储存记录的内容也可以通过单独按质量,宽度或切线长和输入一个新值来得出。
如果储存记录改变或张力仪关机,新的计算值会自动保存。
频率范围按住“0”键1到2秒,将会出现个目录,可以允许频率测量范围的改变,可用范围如下:高500-5000HZ标准10-600HZ低10-50HZ默认的设置是标准范围,可通过按上(UP)下(DOWN)键更改,如果需要确认测量范围,按测量键,注意显示屏左上方的字母,指的是频率范围设定,H代表高,S代表标准,L代表低。
探头敏感度设定探头的敏感度是开机后根据背景环境的噪音而自动设定的,如需最高的敏感度,把没接传感线的测量仪打开,然后再接上传感线,张力测量仪就可用了。
测量按下“测量”键,绿色的LED灯会开始闪动,拍打皮带使皮带振动,把探头放在离皮带1厘米(0.4英寸)左右,但是请勿碰到皮带,绿色的LED灯将不停闪动直到探头接受到信号,这时LED灯会自动关掉,屏幕上将出现一个曲线图。
在信号接收后,测量的张力会显示出来,测量仪会响三声,LED灯提示你测量成功。
看完张力报告后,按下HZ键保留显示屏上的张力,频率。
如果皮带不能测量,或者测量频率或计算的张力在仪器范围外,红色的LED灯会亮。
此时测量无论是张力还是频率都可能是错误的。
张力显示T=□□□□Kgf/lbf/N显示的测量输出值可以在公斤,磅和牛顿间互换,可通过以下步骤完成:当电源关闭时,同时按“0”和“9”和电源键,仪器会开机并显示当前的测量单位,然后可通过按Select 键选择你所要的单位。
再次按住Power键直到仪器关闭,打开仪器进行正常操作,输入的数据都必须以毫米和克为主。
可用输出是99900镑,公斤或牛顿。
频率显示F=□□□□HZ按下赫兹键,显示屏上会显示张力或频率.测量错误如果计算的张力和测量的频率都不能显示,红色的LED灯会亮,然后LCD屏上会提示错误。
检查质量参数,宽度及切线长的准确性,重新测量直到张力或频率出现,由于有自动触发功能,所以不需要再按测量键。
当得到张力值或频率值后,再做至少两个额外的数值作对比,3个测量结果接近的话,说明测量是正确的。
在过低张力的皮带上容易产生更大的振动,也更容易发生测量错误。
,如果得不到张力值,皮带可能是太不牢固而不能产生一个清晰的频率信号。
如果是这个问题,为了得到准确的张力值,皮带应该再张紧一点。
电磁感应探头在非常低的频率上比普通的探头更有效,也能够得出更准确的报告。
注意:频率值储存在记录里,否则测量仪的红色LED灯会一直亮着。
电池电量电池图在显示屏的左上方,这个电量标志显示剩余电量的估值,暗色满的标志代表电量满,当电池容量非常低时,测量仪会提示电量低并闪动。
备选探头U-507C张力仪会配备一个可弯曲探头,可允许单手操作,但是有时候在振动的皮带与探头间保持不动还是很难的。
可选择的有线式探头,线式探头可以提供最有效的结果。
可选择的还有电磁感应探头,依靠电磁而不是声波。
这可允许在噪音和风的环境下测量。
为了使探头运作,电磁块必须放在皮带上,然后轻拍皮带就可完成测量。
工作原理当一个力作用到皮带上,皮带起初会在多种模式中振动,但是高频率振动要比基础频率振动衰减的更快。
这样,保留下来的连续正弦波形对应了皮带的张力,其单位为克。
通过抓取皮带的自然振动频率,并且经过微电脑处理相关数据,很容易就得出对应频率下的振动曲线。
新系统使用特殊探头来测量皮带振动曲线表,探头接收的数据会发送到仪器里的微型电脑中进行处理并转换为自然频率。
为了计算皮带张力,系统使用横向的振动弦理论,所以必须输入质量,切线长和宽度。
公式:T=4×M×W×S2×F2×10-9T=切线张力(牛顿)M=质量(gf/m/mm)W=宽度或齿数S=测量长度F=频率皮带有横向张力,所以测量的张力值可能会比实际值要高,取决于使用的环境,当需要得到更精确地皮带实际张力时,必须要有一个简单的刻度测试。
工业皮带质量表仅限于工业标准皮带,非标的工业皮带质量计算公式是:皮带质量=皮带重量(克)/皮带长度(米)/皮带的宽度(毫米)单位是:克/米每毫米宽。
Poly ChainChain®®GTGT®®and GTGT®®2Belts g/m 5M(5mm)........................3.08M(8mm)........................4.7 14M(14mm)....................7.9 PowerGripPowerGrip®®GTGT®®2Belts g/m 8M(8mm)........................4.7 14M(14mm)....................8.0 Twin Power8M................6.9 Twin Power14M............11.9 PowerGripPowerGrip®®GTGT®®Belts g/m 1.5M(1.5mm)…………….0.92M(2mm)........................1.33M(3mm)........................2.55M(5mm)........................4.08YU(8MM)………………..5.2 EV8YU(8mm)……………5.1 Twin Power3M................2.5 Twin Power5M................4.3 Twin Power8YU..............5.4 PowerGripPowerGrip®®HTDHTD®®Belts g/m 3M(3mm)........................2.45M(5mm)........................3.88M(8mm)........................6.1 EV8M(8mm)....................5.1 14M(14mm).. (10)EV14M(14mm).................8.7 20M(20mm)..................12.8 Twin Power3M................2.3 Twin Power5M................4.2 Twin Power8M................6.3 Twin Power14M............11.9 PowerGripPowerGrip®®Timing Belts g/m MXL(0.080")..................1.2XL(0.200")......................2.1L(0.375").........................3.1 H(0.500").......................3.8 XH(0.875")....................11.1 XXH(1.25")....................14.8 Twin Power XL................1.9 Twin Power L..................3.3 Twin Power H..................4.4特殊皮带g/m 101.....................................1.0 102....................................1.3 103....................................1.3 104.....................................1.0 111....................................1.1 109....................................1.1 181.....................................0.9 25......................................1.7 9109...................................3.0聚氨酯皮带g/m XL(0.200")........................1.7 L(0.375")..........................2.6 H(0.500").........................3.4 T5.......................................1.8 T10.....................................3.6对于单根三角带,输入1/根,测量联组带时,输入联组带的楔数,单位是克/米每楔。
