三次元操作作业指导书范本
6．三次元开/关机程序：
6.1开机程序：
a.开启电脑
b.开启空气滤清器及三次元气阀
c.开启三次元电源开关
d.开启测头开关
e.进入Calypso及Halos软件量测
6.2关机程序：
a.将测针归位
b.退出Calypso及Halos软件
c.关闭电脑
3）光学尺：三次元一起的光学尺如有脏污需由专业人员用无尘纸擦拭光学尺对应接触面
4）测头：每次使用前后需观察测针是否受损
5）标准球：一般呈45度角放置，球面不可粘有其它物质
6）大理石平台：测量前后需用无尘纸、酒精将平台擦拭干净，且定期使用平台保养液进行保养
9.2注意事项：
1）当气压不足（小于5.5bar ）时，请不要使用三次元
1量测前须作三次元的清洁及保养工作2需对待量测工件作清洁动作3被测工件架设于大理石平台上须用夹具或其它适当方式固定4每次更换测针或测针使用时间超过一周须对测针进行校正5测针接触工件时应无变形现象否则应采用其它合理方法量测6
XXX科技股份有限公司
作业指导书
(三次元操作指导书)
XXX-SOP-13
编制：XXX
d.关闭测头开关
e.关闭三次元电源开关
f.关闭空气滤清器及气阀
7．三次元软件使用方法：（详见ZEISS 操作说明）
8．三次元量测行程：
X: 500mm Y: 600mm Z: 400mm
9．保养及其它注意事项：
9.1保养：
1）室内：放置本仪器的室内应保持清净，防止灰尘污染
2）导轨：三次元X,Y ,Z 轴移动的部分需每天用无尘纸擦拭保证其运行顺畅
2）长时间不用三次元时，请关闭仪器电源及气阀开关

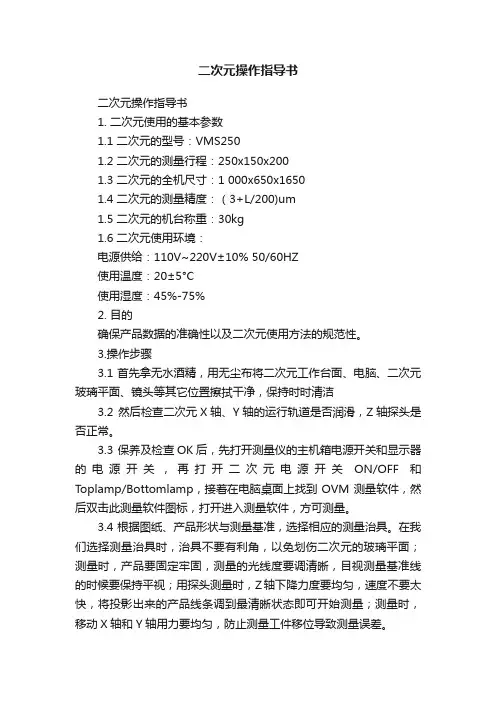

二次元操作指导书
二次元操作指导书二次元操作指导书1. 二次元使用的基本参数1.1 二次元的型号：VMS2501.2 二次元的测量行程：250x150x2001.3 二次元的全机尺寸：1 000x650x16501.4 二次元的测量精度：（3+L/200)um1.5 二次元的机台称重：30kg1.6 二次元使用环境：电源供给：110V~220V±10% 50/60HZ使用温度：20±5°C使用湿度：45%-75%2. 目的确保产品数据的准确性以及二次元使用方法的规范性。
3.操作步骤3.1 首先拿无水酒精，用无尘布将二次元工作台面、电脑、二次元玻璃平面、镜头等其它位置擦拭干净，保持时时清洁3.2 然后检查二次元X轴、Y轴的运行轨道是否润滑，Z轴探头是否正常。
3.3 保养及检查OK后，先打开测量仪的主机箱电源开关和显示器的电源开关，再打开二次元电源开关ON/OFF和Toplamp/Bottomlamp，接着在电脑桌面上找到OVM测量软件，然后双击此测量软件图标，打开进入测量软件，方可测量。
3.4 根据图纸、产品形状与测量基准，选择相应的测量治具。
在我们选择测量治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候要保持平视；用探头测量时，Z轴下降力度要均匀，速度不要太快，将投影出来的产品线条调到最清晰状态即可开始测量；测量时，移动X轴和Y轴用力要均匀，防止测量工件移位导致测量误差。
3.5 最后我们测量完成时，保存和记录好测量数据，将二次元工作台面清理干净，X轴、Y轴调回到它们的机械原点，以免灰尘进入轨道。
3.6 二次元关机顺序，先关掉侧脸软件，再将二次元测量照明灯和电源关掉，最后将电脑关掉，并且断开测量设备上的电源。
4.注意事项4.1 测量过程中，产品或治具在运用时要轻拿轻放。
4.2 X、Y、Z轴的摇柄在操作是不要太用力，以免机器内部损坏。
三次元(C_MM)操作指导书(TL)
#664——角度精确量
#669——指定打印标题
#671——选择计算基准
#672——报警设定
#681——日期，时间指定
#682——测定时间指定
#712——座标系表示选定
#721——清除屏幕
#731——关闭打印机
#732——开打印机（打印所有项目）
#733——开打印机（只打印结果）
#737——指定打印某行
细题
操作指令说明
页 码 6/10
#261——垂直计算 #271——切点计算 #272——切线计算 #281——平均值计算 #282——最大值计算 #283——最小值计算 #284——平均最大最小值计算 #291——呼出命令 #311——投影距离计算（点一圆） #312——空间距离计算（面一球） #321——投影交角计算 #322——空间交角计算 #331——平行度计算（线一线，线一面，
#739——改行打印
#911——结束操作
#912——编程开始
#913——呼出程序
#921——关闭公差表
三次元（CMM）操作指导书
细题
检测操作
一、 选用探头检测需先标定探头直径，方法是
管理编号 变更次 页码
QPI302 第0次
8/10
F12
#431.5
(测标准球正上方一点，周围四点)
F12
(测标准球正上方一点，周围四点)
3.将测量架移至右后方。
二、关机
按 F12
输入 999
(退出测量程式)
回车
关显示器及电脑主机
关感应键
关导轨气阀
关主机开关 关主机空气阀 关压缩空气箱
稳压器 黑色电源箱
总电源 关机完成
管理编号 变更次 页码
(优选)二次元作业指导书
一、二次元影像测量仪工作原理：
二次元影像测量仪使用本身的硬件（CCD，目镜，物镜数据 线，视频采集卡）将所能捕捉到的图像通过数据线传输到电脑的 数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠 标在电脑上进行快速的测量。以上的工序基本在几万分之一秒完 成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为 动态测量设备。如果配置合乎要求，设备绝对不会产生图像滞后 现象。因工件大小而议，工作台可以选择不同行程。光源亮度可 调，可以在各种光线条件下选择最合适的光源亮度。
绿色为选取框， 黑色为玻璃边缘
Page 1
注意事项： 1）完成长边后，要重新按照①②③顺序点击选视觉工具功能键，完成短 边的图框作图。如果未重新点选，就会出现斜线情况。 2）做图标时尽量将图标中间线与相交直线重合，箭头指向方向由玻璃白 色区域向玻璃边部区域，这样可以减少干扰（如左下边图形）。 3）所做图像不能超出电脑画图框区域。（如右下图为图像超出情况）
Z轴运动控制
Page 1
6、找到玻璃边缘位置后，依此点（按照①②③顺序）选视觉工具功能键 的直线连接工具、直线扫描工具 、多点拟合工具 ，点选后各工具出现下
凹式（如左下边图形），点选后放在长边边部点击，边部出现4L型形状图 标（如右下边图形）。
③
① ②
4L图标
Page 1
7、在完成视觉工具功能键选取后，系统会预设点数，也就是两点成线、 三点组成圆或圆弧等等（输入越多点会得到越精确的量测值），常规操 作为长边选择三点即长边的中间和两个边部，短边选取两点即可（边部 先找到圆弧处，然后再向边部退）。每个边完成后必须重新选择视觉工 具功能键（重复6操作步骤），即建立直线1、直线2、直线3、直线4。
二次元影像测量仪(MVP系列)使用说明书
实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。
以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。
如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。
1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。
利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。
2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。

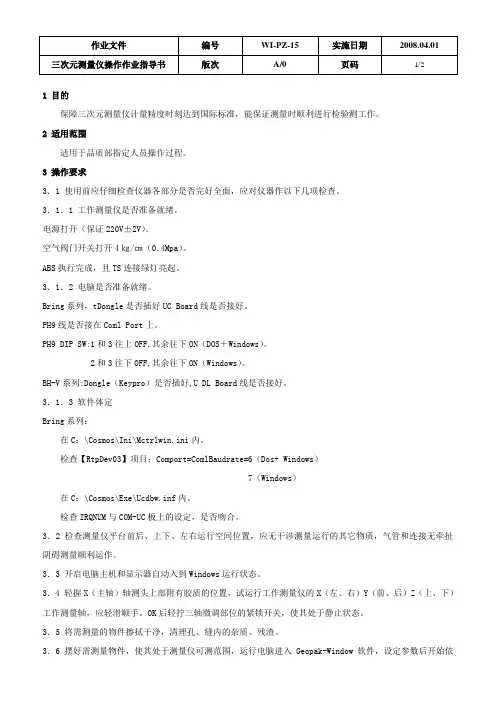

三次元测量仪操作作业指导书
1 目的保障三次元测量仪计量精度时刻达到国际标准，能保证测量时顺利进行检验测工作。
2 适用范围适用于品质部指定人员操作过程。
3 操作要求3．1 使用前应仔细检查仪器各部分是否完好全面，应对仪器作以下几项检查。
3．1．1 工作测量仪是否准备就绪。
电源打开（保证220V±2V）。
空气阀门开关打开4㎏/㎝（0.4Mpa）。
ABS执行完成，且TS连接绿灯亮起。
3．1．2 电脑是否准备就绪。
Bring系列，tDongle是否插好UC Board线是否接好。
PH9线是否接在Coml Port上。
PH9 DIP SW:1和3往上OFF,其余往下ON（DOS＋Windows）。
2和3往下OFF,其余往下ON（Windows）。
BH-V系列:Dongle（Keypro）是否插好,U DL Board线是否接好。
3．1．3 软件体定Bring系列：在C：\Cosmos\Ini\Mctrlwin.ini内。
检查【RtpDev03】项目：Comport=ComlBaudrate=6（Dos+ Windows）7（Windows）在C：\Cosmos\Exe\Ucdbw.inf内。
检查IRQNUM与COM-UC板上的设定，是否吻合。
3．2 检查测量仪平台前后、上下、左右运行空间位置，应无干涉测量运行的其它物质，气管和连接无牵扯阴碍测量顺利运作。
3．3 开启电脑主机和显示器自动入到Windows运行状态。
3．4 轻握X（主轴）轴测头上部附有胶质的位置，试运行工作测量仪的X（左、右）Y（前、后）Z（上、下）工作测量轴，应轻滑顺手。
OK后轻拧三轴微调部位的紧锁开关，使其处于静止状态。
3．5 将需测量的物件擦拭干净，清理孔、缝内的杂质、残渣。
3．6 摆好需测量物件，使其处于测量仪可测范围，运行电脑进入Geopak-Window软件，设定参数后开始依照图面尺寸位置和标准进行测量。
4 注意事项4．1三次元测量仪为高度贵重和精密仪器，在开启电源、气压、和紧锁开关前，绝不可以用手推动。
三次元操作指引
5.1每天用无水酒精清洁XYZ轴导轨上的灰尘，注意不可接触各轴光栅尺。
5.2气压不够时不可用力推移各轴,每天把空气过虑器放气一次，以排除过虑的水分。
5.3使用后把气压阀关上，如不常用须把电源关上。
5.4测量时用力要轻，不可用力过大，碰击后及时退回，不可超过5mm。
5.5平台上不可放有多余的物品，使用治具须平稳放置，使用和取出要在正前方。
5.6标准球使用后用保护套套好不可碰撞和用手触摸其表面。
5.7每天按《测量和监控装置日常点检及保养表》对仪器进行检点及保养。
5.8仪器须每年校验一次。
6.0支持文件
GB/TI9001-2000 idt ISO9001-2000 7.6
《测量设备控制程序》………………………………………………………………
文件编号
版本/版次
A/0
标题
三次元操作指引
页次
1/1
制订日期
1.0目的
为使三次元规范使用和维护保养。
2.0适用范围
适用于本公司的产品或零部件的几何量的测量。
3.0职责
测量员负责对三次元的使用和保养。
4.0作业程序
4.1主要结构
4.2操作步骤
4.2.1开机:打开气压阀，把气压调节到4±0.5Mpa，打开控制面板侧边电源开关,待控制系统启动后选择语言“中文简体”。
4.2.2校正：打开XYZ轴气压开关,按系统显示提示把Z轴移到最前方的左上角、选择探头类型、卸下探头将Z轴端顶在标准球上、插入探头锁紧、测量标准球对探针进行校正,完成后可开始测量任何特征图形元素。
4.2.3测量：把产品固定在平台上，按产品特征要求设定基准面、基准轴线和原点，完成后可对产品各部审核
批准
二次元影像测量仪(MVP系列)使用说明书
实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。
以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。
如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。
1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。
利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。
2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。
2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。
二次元影像测量仪作业指导书
1、1.1 为规范操作员能熟练掌握仪器的使用，使操作有依可循，特制定此标准。
2.1 此标准合用于我司二次元影像仪测量仪的操作。
3.1 工程部：负责提供测试样品及样品标准；3.2 品质部：负责仪器的使用与日常保养，仪器的测试与管理。
深圳市 XXXX 有限公司 文件编号 LS-Q3-PG-31A/0第1 页共 7 页文件名称2022.01.20编制 二次元影像仪测量仪作业指导书审核 版 本页 次 发行日期批准深圳市 XXXX 有限公司二次元影像仪测量仪作业指导书审核文件编号 版 本页 次 发行日期 批准LS-Q3-PG-31A/0 第2 页共 7 页 2022.01.206.1 第一次使用软件或者机器进行测量时， 或者镜头的倍率变化后， 一定要进行像素校正。
像素校 正的目的是为了让测量结果更准确。
6.2 像素校正必须符合以下条件： 6.2.1 镜头的倍率不变; 6.2.2 必须使用圆测量工具6.2.3 校正的顺序必须是：沿影像区的四个角落，顺时针或者逆时针校正。
6.2.4 圆不能太大，也不太小，占屏幕的 1/8 最好。
6.3 像素校正的步骤如下： (校正顺序以右下－右上－左上－左下为例)6.3.1 将校正片放在工作台上， 对焦清晰后， 挪移 X,Y 轴找到校正片上的某一圆， 先将圆移到画面的右下方，在影像窗口弹右键，在弹出的菜单中，选择＂像素校正＂ (状态提示栏 将 显示：像素校正，第 1 次)后，然后用鼠标左键在圆的中间单击一下(如图一)。
6.3.2 状态栏上会显示, ”像素校正，第2 步”，挪移 Y 轴，将此圆移到影像区的右上方(如图二)，然后用鼠标右键在圆的中间单击一下，完成测量.文件名称编制6.3.3 状态栏上会显示, ”像素校正，第3 步”，挪移 X 轴，将此圆移到影像区的左上方(如图三)，然后用鼠标右键在圆的中间单击一下,完成测量。
6.3.3 状态栏上会显示, ”像素校正，第4 步”，挪移 Y 轴，将此圆移到影像区的左下方(如图四)，然后用鼠标右键在圆的中间单击一下，完成测量。
二次元影像测量仪作业指导书
一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：YVM-3020BSPC。
2.2 适用于本公司相关型号的仪器。
2.3 生产厂商：三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。
五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄二次元影像测量仪操作指导书2 57 3 14865.2软件的运用5.2.1打开运用软件。
5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下空格键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。
5.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。
5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。
（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.6角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。
二次元、三次元操作指导及故障诊断方法
二次元、三次元操作指导及故障诊断方法二次元影像测量仪跟三次元测量机都是用来测量数据用的，下面先对二次元、三次元的操作进行简单的介绍：二次元影像测量仪、三次元测量机操作指导影像式FV-4030.3020.2010等三款全自动测量版三次元测量机1：CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量机2：CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量机3：SPC数据转换（制程能力分析）：能将测量之数据输出至Excel 进行分析。
QSmart SPC软件三次元测量机4：AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重叠进行对比，从而找出工件和工程制图的区别。
三次元测量机5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量机6：自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量机7：自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量机8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量机9：JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量机10：乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量机11：在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。
三次元测量机13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重叠对比，从而找到工件与标准图形之间的误差。
三次元操作指导书
三次元操作指导书
一、目的：将三次元操作方法及顺序书面化描述以指导操作员正确操作，并防止错误检测导致批量异常及设备损坏。
二、范围：本厂品质部所属的三次元的操作测量和维护保养；
三、方法：
1.打开空压机，检测三次元左侧的的气压表，显示达到0.5SMC以上，方可执行后续步骤；
2.打开三次元电脑，然后开启三次元电源开关；
3.从电脑中联机PC-DMIS,等待30秒后，当PC-DMIS显示屏打开时，检测测头控制器上的MACH、左右键、前后键、上下键、PROBE ENABLE、RUN HOLD、MACH START指示灯是否亮光，需打开后方可完成后续步骤；
4.选择并确定加载的测头（如1-20、2-20、2-40、4-40等）取下探头座，旋转固定圈取下原测头进行更换后将探头平台座装上设备，若设备上的测头是现在所需测头，则无须更换；
5.打开PC-DMIS V42零件程序文件，查找所要测量的产品的图纸编号，若有，调出检测程序并确定，放置产品于检测平台上，找到坐标系建立后进行自动检测；
6.若为新品，未发现有此款检测程序，测量人员须新建此款的检测程序方能进行检测；
7.设备根据所建立的测试程序完成检测后，电子文档进行保存；
8.测量人员整理台面，保持测试后平台的清洁。
四、保养及注意事项：
1.每天将三次元及平台进行清扫整理，按照保养点检要求进行保养；
2.擦拭设备用无尘布或干净软布，不可用其它化学溶剂擦拭；
3.当设备不使用时，必须先退出测试软件，抬高测头；
4.每天排除干燥机所清理出的空压机输送空气的水分，使三次元
测头保持精准和正常；
5.三次元存放环境保持恒温恒湿，空调额定度数和抽湿模式；
6.当一天以上不使用，关闭三次元电源与电脑，再关闭气压开关。
二次元影像测量仪操作说明
二次元影像测量仪操作说明文件编号
文件版本A/0 生效日期
文件页码
目的：
规范仪器的操作步骤，提高测试的准确度。
适用范围：
适用于本公司所有以二坐标测量为目的的一切零部件的检测
责任部门：
测试中心
操作说明：
1、将塑胶的测量工件固定在影像测量仪的测量平台上；
2、使用二次元的平台操控按钮移动工件到可视范围，调节Z轴高度、调节轮廓光源强度，直至成像清晰；
3、首先使用影像仪的“坐标”工具中的“两点确定坐标系”来建立工件坐标系：移动测量平台，找到塑料工件左下角的圆孔，按照“整体提取圆”的操作方式提取出一个圆。
移动测量平台，再找到工件右下角的圆孔，以同样的方式提取出第二个圆。
再选择“两点确定坐标系”，依次点击两个圆，即以两圆圆心为基础确定了基准坐标系；
4、使用二次元影像测量仪，测量需要的各个基元，并进行必要的标注。
注意事项：
1、仪器应放在清洁干燥的室内（室温20℃±5℃，湿度低于60%），避免光学零件表面污损、金属零件生锈、尘埃杂物落入运动导轨，影响仪器性能。
2、仪器使用完毕，工作面应随时擦拭干净，最好再罩上防尘套。
3、仪器的传动机构及运动导轨、应定期上润滑油，使机构运动顺畅，保持良好的使用状态。
4、软件已对工作台与光学尺的误差进行了精确补偿，请勿自行更改。
否则，会产生错误的测量结果。
编制审核批准
日期日期日期。
影像测绘仪(二次元)操作指导书
三、操作方法：
1、打开测绘仪总电源开关POWER及LIGHT POWER；
2、选择好测量时所用的放大倍数镜头,再用鼠标左键点击M”中选择镜头所放大的倍数,再按“确定”;
3、将被测物置放于工作台上，调节Z轴焦距手柄使被测物图像显示最清晰;
四、保养方法：
1、工作平台上的玻璃、放大镜均不可用手或布擦试，要用脱脂棉擦试;
2、机台部分,外表经常擦试,保持清洁;
3、必须定期给仪器加润滑油,以保调节手柄之灵敏.
f、点到线标注：可标注任意点到直线的垂直距离,并可快照下来保存图形、图像及标注数据;
g、测量角度：可以标注任意两条非平行线之间的夹角,并可快照下来保存图形、图像及标注数据;
h、文字标注：可在画面任意处标注所画图形或标尺的详细说明,并可快照下来保存图形、图像及标数据;
5、详细操作方法,请参照《SOV-1510M软件操作说明书》.
影象测绘仪使用及维修保养指示书
编制人
审核人
批准人
日期
日期
日期
文件修改记录
文件编号
修改版本
修改页数
修改内容描述
修改人
批准人
生效日期
SOP-QR-067
AO
/
首次发行
/
一、目的：
为了规范操作方法,正确使用及保养测试制备,避免损坏、增加测试准确度.
二、使用范围：
1．测量圆弧、圆的半径、直径.
2、测量角度、顶点的位置.
4、标注菜单功能：
a、线性标注：可按坐标系的X、Y方向标注任意两点的X、Y向的线性距离;
b、对齐标注：可以标注任意两点之间的距离;
c、坐标点标注：可标注任意点在客户坐标系中的X、Y坐标位置;
二次元影像测量仪(MVP系列)使用说明书
MVP系列影像座标测量仪用户手册文档前言............................................ 2 .......1. ........................................................................................... 仪器规格及技术参数.............................................. 3…1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置2. 仪器工作原理及结构................................ 4…2.1工作原理..................................... 4••…2.2仪器总体结构................................. 4•…3. 仪器安装........................................ 7……3.1仪器使用环境................................. 7•…3.2仪器的安装方法................................ 7…4. 仪器的使用方法................................... 8•…5. 仪器的维护和保养................................. 8•…6. 仪器成套性...................................... 9……7. 售后服务........................................ 9……8 •常见问题...................................... 10•….言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。
测量员二次元影像测量仪三次元测量仪技术指导说明书
测量员二次元影像测量仪三次元测量仪技术指导说明书文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]测量员二次元影像测量仪-三次元测量仪-技术指导说明书【最新资料，WORD文档，可编辑修改】二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪影像式FV-4030.3020.2010等三款全自动测量版三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
二次元影像测量仪操作说明说明书
二次元影像测量仪操作说明1 软件安装 (1)1.1 安装软件 (1)1.2 安装相机驱动 (1)1.3 安装加密狗驱动 (1)2 软件使用 (2)2.1 界面介绍 (2)2.1.1 菜单 (2)2.1.2 工具栏 (4)2.1.3 状态栏 (4)2.2 功能介绍 (4)2.2.1 载入数据 (4)2.2.2 相机标定 (6)2.2.3 直线距离测量 (6)2.2.4 圆测量 (8)2.2.5 角度测量 (9)2.2.6 修改测量 (10)2.2.7 自动捕捉 (11)2.2.8保存测量 (11)1 软件安装1.1 安装软件二次元影像测量仪软件为免安装软件，双击直接运行。
1.2 安装相机驱动安装相机驱动（可以是任何一款支持DirectShow相机）1.3 安装加密狗驱动注：本软件支持DirectShow相机，如果用户没有增加相机，则可导入8位和24位图像进行二次元测量,如果没有软件狗，则软件只能正常使用20秒。
2 软件使用运行，进入程序主界面。
2.1 界面介绍2.1.1 菜单主菜单如下：（1）文件菜单：载入影像、导入测量、保存测量。
（2）测量菜单：包含了所有测量工具。
（3）查看菜单：显示/隐藏 工具栏，状态栏。
（4）帮助菜单：操作说明等相关信息。
2.1.2 工具栏分别对应于上述菜单，移动到按钮附近会提示相应按钮的功能，方便操作。
2.1.3 状态栏分别显示（软件狗信息，检测提示，放大率，行，列，RGB颜色，公司信息）特别注意：如果提示为：说明是有软件狗时的正常使用，如果提示为：说明，软件没有找到软件狗，还能再正常使用20秒。
2.2 功能介绍2.2.1 载入数据1、 影像数据(三种方式)（1）、软件会自动读取Data/Example.bmp图像，如果没有找到文件，则提醒：（2）、如果没有找到1，则软件自动打开DirectShow相机获取影像数据；（3）、通过载入图像，可以替换1、2二种数据。
2、测量数据默认导入上一次检测保存的数据，没有上次测量没有保存就直接退出测量，则提示：2.2.2 相机标定2.2.3 直线距离测量1 水平直线距离测量在添加按钮按下时，点击，在图像上任意左击二次，可生成测量结果。
三次元操作说明书-格式可转换编辑
目录引言 (3)第一章概述 (4)1.1量测软件的特点 (5)1.2量测软件简介 (5)1.3安装量测软件 (6)1.4量测软件卸载 (13)第二章仪器连线设定 (14)2.1Counter连线设定 (15)2.2脚踏开关连线设定 (16)2.3CCD连线设定 (17)第三章量测功能使用 (19)3.1点 (20)3.2线 (20)3.3点线距 (21)3.4平行线距 (22)3.5角度 (22)3.6弧 (23)3.7回归圆 (24)3.8两圆心距 (24)3.9曲线 (25)3.10矩形 (26)3.11中分线 (26)3.12两个圆交点 (27)3.13线圆交点 (28)3.14探针量测内外点线距 (28)3.15探针量测两内面点线距 (29)3.16探针量测两外面点线距 (30)3.17探针量测外圆 (30)3.18探针量测内圆 (31)3.19探针量测高 (32)3.20探针量测侧面平面度 (32)3.21探针量测正面平面度 (33)第四章定位功能使用 (34)4.1回机械原点 (35)4.2单点平移 (35)4.3摆正 (35)第五章汇出功能使用 (37)5.1汇出到Word (38)5.2汇出到Excel (38)5.3汇出AUTOCAD及Dxf文档的保存 (39)5.4直接打印 (39)5.5预览全部、放大、缩小等功能 (40)第六章设定及校正功能的使用 (41)6.1表头设定 (42)6.2语言的切换 (42)6.3帮助文件 (43)6.4X轴校正 (44)6.5Y轴校正 (45)6.6Z轴校正 (45)第七章其它功能的使用 (46)7.1单位切换 (47)7.2量测及影像图片保存 (47)第八章SPC统计功能的使用 (49)8.1数据收集 (50)8.2SPC图表介绍 (51)8.3Excel汇出 (53)引言本量测软件专门为你的精密光学测量仪器的量测效率、检测精度，快速提供你待测工件的尺寸及坐标关系而设计的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二次元影像测量仪、2.5次元测量仪、三次元测量仪---福尔创测量仪
影像式FV-4030.3020.2010等三款全自动测量版
三次元测量仪1、CNC电动桌面：（以软件功能控制工作台面，增加操作人员使用及操作上的方便性）
三次元测量仪2、CNC自动测量：可按客户自行设定的程序自动测量出产品尺寸，测量值可自动转到Excel生成统计报表。
三次元测量仪3、SPC数据转换（制程能力分析）：能将测量之数据输出至Excel进行分析。
东莞福尔创
三次元测量仪4、AutoCAD中标准工程制图输入：可把AutoCAD中的标准工程制图直接输入到测绘仪软件的影像中，令AutoCAD工程图兴实际工件外形重迭进行对比，从而找出工件和工程制图的区别。
三次元测量仪5、图形输出到AutoCAD并自动摆正：可将按实时影像中按实际工件外形所描绘的图形按实际需要来自行设定基准并在传输过程中摆正。
三次元测量仪6、自动取线、取圆：无须以人工取线或圆，在某一范围内软件可自动捕捉到最精确的线或圆。
三次元测量仪7、自动多点画线、画圆：减少两点画线（画圆）造成的误差，更精确测量。
三次元测量仪8、扫描工件外形作为行动地图：以图原点（外形图）形式成为行动地图,若以鼠标则工作台会自动将你所点击的移动至画面中心点。
三次元测量仪9、JPEG图片输入：可输入先前拍照储存的JPEG图片兴实时影像中的实际工件进行重迭对比。
三次元测量仪10、乌瞰图：可观察工件的全图形并具有类似AutoCAD的缩放功能。
三次元测量仪11、在乌瞰全视图中进行标注：可以在乌瞰的全图中进行标注尺寸。
三次元测量仪12、自定义圆：可按客户需要自定义标准的图（由客户自行定义圆的圆心坐标、直径、半径）。
再以标准的圆和影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪13、自定义线段：客户自行定义线段的起点坐标、长度、旋转的角度，再与影像中的工件作重迭对比，从而找到工件与标准图形之间的误差。
三次元测量仪14、直接画图：直接移动工作桌，以十字线中心点画线、圆、弧时不仅可以在AutoCAD中直接生成图形同时在测绘仪软件的影像中也生成相同外形及位置的图形。
三次元测量仪15、自设客户坐标：可以根据客户本身的需要在实时影像中的实际工件上自行设定坐标原点（0，0），再以（0，0）点为基准在画面任一点上标示该点X，Y坐标位置。
三次元测量仪16、坐标标注：以自己所设定之坐标原点（0，0）为基准，标注图上任意一点的坐标位置。
三次元测量仪17、专利取R角功能：为目前市面上准确的平面取R角方式。
三次元测量仪18、测量：可测量平面上的任何几何尺寸（角度、直径、半径、点到线的距离、圆的偏心、两圆间距等等）。
三次元测量仪19、绘图：可将实时影像中的实际工件外形进行描绘，形成完整的工程图，绘图方式和AutoCAD相似。
三次元测量仪20、自动捕捉图形线条的各结点：可以自动捕捉线的起点、中点、终点及两线的交点、圆心及圆周上的三个结点，用于辅助标注绘图等应用功能。
三次元测量仪21、PCB检测：专为PCB产商而设计，调入DRL格式钻孔档，可快速检测产品每个孔直径及圆心坐标，数据可行成Excel文文件形成报表。
三次元测量仪22、标注：可在实时影像中的工件上标注尺寸。
有长度、角度标注、坐标标。
