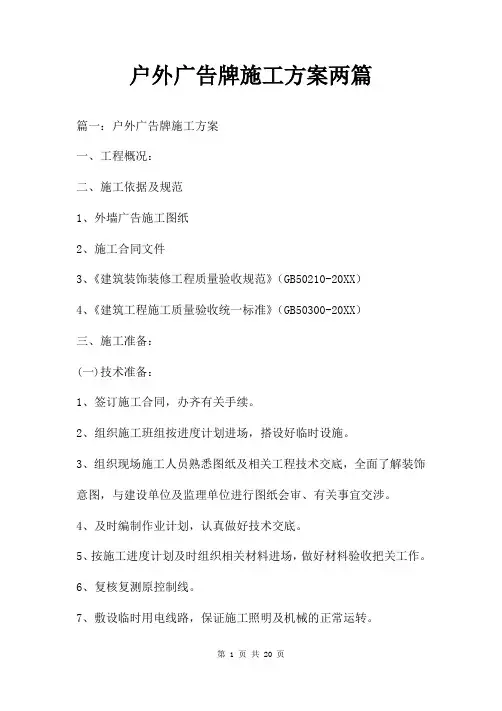

户外广告牌施工方案模板

户外广告牌施工方

案模板

广告牌制作

1、生产准备

根据施工图纸所注明材料，采用相应的钢材，其应具有质量证明书，当对钢材的质量有疑义时，应按国家现行有关标准的规定进行抽样检验。

钢结构工程所采用的连接材料和涂装材料应具有出厂质量证明书，并应符合设计的要求，焊接材料及采用的各种螺栓应符合设计要求及相关标准。

放样需要用的工具：•尺、石笔、粉线、划针、圆规、铁皮剪刀等都应准备好，并应经过计量部校核。放样以1:1的比例（预留5毫米切割余量）在样板上弹出大样焊缝质量要求:帖角焊缝三级；

除锈当图纸无要求时，除锈采用机械除锈，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并将表面清理干净。以便漆膜充分干燥。在前一道漆实干前不得涂第二道漆。全部涂层完成后，一般需自然干燥七昼夜以上方可使用。不得在雨、雾、雪天进行室外施工。

2)每防腐完一层，应进行检查，涂层不得有针孔、气泡、流淌、褶皱和破损等现象，否则应进行处理。

3)涂层的施工方法，采用人工涂刷，涂刷时，层间应纵横交错，每层应往复进行。涂层应均匀，不得漏涂。

4)安装后，•接口和运输、安装损伤处必须进行补防腐。补防腐层结构和材料均应与原管道防腐相同。补口、补伤处的泥土、油污、铁锈等均应清除干净呈现钢灰色。

3．广告牌桁架制作

按1：1进行放样，角钢采用氧乙炔火焰切割，除去切口表面的氧化皮，熔渣及影响质量的表面层，将凹凸不平处打磨平整。

放样下料后，在我方制作现场按图组装成大片后拉至安装现场，再按我方吊装思路拼装成型。

三、广告牌安装

安装顺序：立柱吊装→广告牌骨架现场组装→广告牌骨架吊装→广告牌骨架与立柱焊接→灯架及其它构件安装

单面安装顺序：立柱→广告牌骨架安装→广告牌牌面安装→零星构件安装 1、基础复查和放线。

施工前，安排相关技术人员同测量人员对基础进行复核，基础达到以下要求：

① 基础表面要平整，不能有裂纹、蜂窝和露筋等现象。

② 根据施工图检查基础外形尺寸和中心线。基础的横向中心线与纵向中心线要求垂直。

基础外形尺寸偏差不大于±20mm。

基础纵横中心线与基准线偏差不大于20mm。

2、安装前的准备工作。

①熟悉图纸，组织相关技术人员对车间结构进行分析，合理安排施工工艺和施工计划。

②钢丝绳准备

根据本方案和预算部门所给构件重量，准备好吊装用钢丝绳扣、卡环和缆风绳，吊装用钢丝绳扣的选用可按下列方法进行估算：T=（ d/10）2

T——钢丝绳扣起吊能力，单位：t

d——钢丝绳扣直径，单位：mm

注：估算方法适用于新绳扣、无断丝、断股现象

3、现场组对吊装注意事项：

吊车及运输车需占用单车道，需提前向有关部门办好相关手续。

现场组对吊装将破坏部分草坪及小树，需提前向有关部门办好相关手续。

占道时，在所占用道路的两端立好醒目标志，并派专人看守。

4、立柱吊装

卷管按6米一段在卷制车间拼装焊接，利用10吨半挂运输至安装位置，到现场后再组对成整体，利用16吨汽车吊进行装卸。现场组对位置选择在安装位置旁空旷地带，然后进行吊装。

由于广告牌安装位置站车条件较好，此时回转半径7米、起吊高度为19米，卷管立柱重约8吨,利用25吨汽车吊可将卷管立柱整体吊装到位。缆风绳调整立柱垂直度,经纬仪校验立柱安装垂直度く10mm。单面广告牌立柱重量较小，吊装容易，须保证其安装垂直度。

5、广告牌骨架现场组装

广告牌骨架到现场后再组对成整体，现场组对位置选择在单车道（以减少破坏草坪）然后进行吊装。

立柱吊装好后,将广告牌骨架和支撑A、B、C在安装位置地面组装成整体，利用3个10吨倒链将广告牌骨架和支撑缓慢、均应提升到位，倒链挂点设在立柱顶端。

提升过程中，每200mm稍停，检查广告牌骨架是否倾斜，调整后继续提升，致至到安装位置为止。整个提升过程由专人指挥，并配以哨子统一作业。

6、广告牌骨架与立柱焊接

三面广告牌骨架整体提升到位,找正后立即进行广告牌骨架与卷管立柱的焊接，确保焊接牢固后方可松钩。

单面广告牌骨架吊装时，需对绑扎点角钢进行加固。
