系统方案word参考模板
(完整word版)[会议室预定系统]系统方案
封面作者: PanHongliang仅供个人学习目录1.前言 11.1 目的 11.2 背景 11.3 参照资料 12.整体设计 12.1 系统运转环境 12.2 软件功能描绘 12.2.1 会议室预约 12.2.2 会议预约查察 12.2.3 会议室预约改正 12.2.4 会议室预约撤消 12.2.5 用户登录 22.3 软件构造 22.4 技术路线 22.5 外面接口 22.5.1 用户接口 22.5.2 软件接口 32.5.3 其余接口 33.模块设计 33.1 功能 33.1.1 会议的预约模块设计33.1.2 用户管理模块设计53.2 性能 53.2.1 系统登录 53.2.2 会议室预约 53.3 内部接口 53.4 外面存贮构造设计54.故障办理说明 65.数据库设计 65.1 数据词典设计 65.1.1 用户表 65.1.2 会议室预约表 65.2 安全保密设计 61.前言1.1 目的由前阶段的需求调研、工程计划得出了系统的基本需乞降基本的开发流程。
要达成整个系统,需要对客户的需求进行剖析,《系统设计报告》主假如对整个需求进行归纳,确定系统的物理配置,确立整个系统的办理流程和系统的数据构造、接口设计,实现对系统的初步设计。
1.2 背景系统名称:会议室预约系统任务提出者:艾海鸿工程负责人:闫磊程序设计员:闫磊用户:企业内部全部职工运转环境:企业内网服务器1.3 参照资料编号资料名称简介作者日期第一版单位01[系统设计报告编写规范 ]东大软件02[数据库 _命名规范 ]对于数据库表名,字段名的命名规范。
2.整体设计2.1 系统运转环境数据库管理系统软件: SQL SERVER 2008运转平台:2.2 软件功能描绘会议室预约此中包含会议室单次预约、会议室周期性预约。
会议预约查察用户可查察全部的会议室预约状况,能够经过输入条件查察,条件为会议室名、用户姓名、时间段。
会议室预约改正用户能够改正自己的预约。
(完整word版)中创立方智能化管理系统方案
智能化集成管理系统技术方案XXXXX智能化项目北京市中创立方软件有限公司2013年11月智能化集成系统技术方案注:以上表格根据项目情况设定目录一、概述 (7)1。
1 系统简述 (7)1。
2 设计目标 (7)1。
2。
1 扁平结构 (7)1.2.2 集中协调 (8)1.2.3 分散监控 (8)1。
2。
4 统一界面 (8)1.2。
5 信息清晰 (9)1。
2.6 操控便捷 (9)1。
3 设计依据 (9)1。
4 设计原则 (10)1。
4。
1 标准化 (11)1.4.2 模块化 (11)1.4。
3 开放性 (11)1。
4。
4 互连性 (11)1.4。
5 安全性、可靠性和容错性 (11)1。
4。
6 高效率性 (12)1。
4。
7 经济性 (12)1。
4.8 先进性 (12)二、系统分析 (13)2.1 集成管理系统的结构 (14)2。
2 总体要求 (16)2。
3 功能要求 (17)2。
4 结构要求 (18)2.4。
1 设备层 (18)2。
4.2 控制层 (18)2。
4.3 应用层 (19)2。
5 人机界面技术要求 (19)三、集成管理系统的功能 (20)3.1 工程界面 (20)3.2 浏览功能 (21)3。
3 集中管理和监视功能 (21)3。
4 电子地图管理功能 (22)3.5 联动控制功能 (22)3。
6 用户管理功能 (24)3.7 信息交互功能 (25)3。
8 查询、统计及报表功能 (25)3.9 设置功能 (26)3。
10 多角色管理功能 (26)3.11 客户端管理功能(此功能备选) (27)3.12 多模式运行模式(此功能备选) (28)3。
13 设备维护功能(此功能备选) (29)3.14 短信报警系统(此功能备选) (30)3。
15 报警分级管理功能(此功能备选) (31)3。
16 一机多屏(可扩展)(此功能备选) (32)四、集成管理系统实现的功能 (33)4.1 IBMS管理平台功能 (33)4。
完整word版,信息化系统 安全运维服务方案技术方案(标书)
1概述 (2)1.1 服务范围和服务内容 (2)1.2 服务目标 (2)2 系统现状 (2)2.1 网络系统 (2)2.2 设备清单 (3)2.3 应用系统 (5)3 服务方案 (6)3.1 系统日常维护 (6)3.2 信息系统安全服务 (11)3.3 系统设备维修及保养服务 (13)3.4 软件系统升级及维保服务 (14)4服务要求 (14)4.1 基本要求 (15)4.2 服务队伍要求 (16)4.3 服务流程要求 (16)4.4 服务响应要求 (17)4.5 服务报告要求 (18)4.6 运维保障资源库建设要求 (18)4.7 项目管理要求 (19)4.8 质量管理要求 (19)4.9 技术交流及培训 (19)5经费预算 (19)本次服务范围为 XX 局信息化系统硬件及应用系统,各类软硬件均位于 XX 局第一办公区内,主要包括计算机终端、打印机、服务器、存储设备、网络 (安全) 设备以及应用系统。
服务内容包括日常运维服务(驻场服务) 、专业安全服务、主要硬件设备维保服务、主要应用软件系统维保服务、信息化建设咨询服务等。
保障软硬件的稳定性和可靠性;保障软硬件的安全性和可恢复性;故障的及时响应与修复;硬件设备的维修服务;人员的技术培训服务;信息化建设规划、方案制定等咨询服务。
XX 局计算机网络包括市电子政务外网(简称外网)、市电子政务内网(简称内网)以及全国政府系统电子政务专网(简称专网)三部份。
内网、外网、专网所有硬件设备集中于 XX 局机房各个独立区域,互相物理隔离。
外网与互联网逻辑隔离,主要为市人大建议提案网上办理、 XX 局政务公开等应用系统提供网络平台,为市领导及 XX 局各处室提供互联网服务。
外网安全加固措施: WSUS 服务器、瑞星杀毒软件服务器为各联网终端提供系统补丁分发和瑞星杀毒软件管理服务,建立 IPS、防火墙等基本网络安全措施。
内网与外网和互联网物理隔离,为 XX 局日常公文流转、公文处理等信息化系统提供基础网络平台。
总体设计方案word参考模板
目录一、设计目的二、设计要求三、设计的内容和步骤(一)总体设计方案(二)机械部分改装设计①设计机构的性能要求②待改装钻床型号的确定③控制方式的确定④伺服系统的确定⑤工作台参数的初步选定⑥导轨的选型思路⑦滚珠丝杠选型思路⑧丝杠和电机连接零件的选取思路⑨支承座材料的选取⑩轴承类型的选取思路(三)计算部分①确定工作台的尺寸及其重量②支承座参数设计③滚珠丝杠参数设计④滚动导轨参数设计⑤电机参数设计⑥联轴器的选着(四)设计总结(五)参考文献一、设计的目的通过本次设计,使我们全面地、系统地了解和掌握数控机床的基本内容和基本知识,初步掌握数控机床的设计方法,并学会运用手册标准等技术资料。
同时培养我们学生的创新意识、工程意识和动手能力。
二、设计要求1、改造后的钻床能够加工最大面积为180×1802mm,最大工件重量为200kg。
2、数控XY工作台要求孔的定位精度在±0.02mm内,工作台快进速度为3.6m/min,加速时间为:0.1秒。
三、设计的内容和步骤题目:钻床数控改装——数控XY工作台的设计设计一套简易数控XY工作台,固定在某一钻床的工作台上。
XY工作台的位置控制采用步进电机数控系统,通过上述方案将该普通钻床改装成简易的经济型数控钻床。
(一)、总体设计方案1、机电一体化机械系统应具备良好的伺服性能(即高精度、快速响应性和稳定性好)从而要求本次设计传动机构满足以下几方面:(1)转动惯量小在不影响机械系统刚度的前提下,传动机构的质量和转动惯量应尽量减小。
否则,转动惯量大会对系统造成不良影响,机械负载增大;系统响应速度降低,灵敏度下降;系统固有频率减小,容易产生谐振。
所以在设计传动机构时应尽量减小转动惯量。
(2)刚度大刚度是使弹性体产生单位变形量所需的作用力。
大刚度对机械系统而言是有利的:①伺服系统动力损失随之减小。
②机构固有频率高,超出机构的频带宽度,使之不易产生共振。
③增加闭环伺服系统的稳定性。
完整word版)系统对接方案

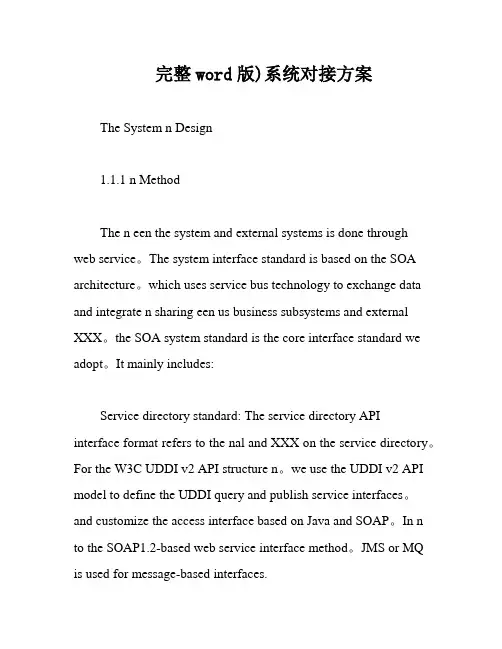

完整word版)系统对接方案The System n Design1.1.1 n MethodThe n een the system and external systems is done through web service。
The system interface standard is based on the SOA architecture。
which uses service bus technology to exchange data and integrate n sharing een us business subsystems and external XXX。
the SOA system standard is the core interface standard we adopt。
It mainly includes:Service directory standard: The service directory API interface format refers to the nal and XXX on the service directory。
For the W3C UDDI v2 API structure n。
we use the UDDI v2 API model to define the UDDI query and publish service interfaces。
and customize the access interface based on Java and SOAP。
In n to the SOAP1.2-based web service interface method。
JMS or MQ is used for message-based interfaces.Exchange standard: Based on service exchange。
完整word版机房新风系统设计方案
机房新风系统设计方案空调与新风系统,是运行环境的保障。
高可靠的机房设备运行环境,洁净度。
计算机场地系统终年是在恒温恒湿条件下包括温度、湿度、运行的。
只有窗户密封才能保证系统温、湿度正常运行。
机房里的计算机设备要产生大量的热量,而且对环境中的灰尘数量有严格的要为使机房保持恒定的温度这些都对空调系统提出了更高的要求。
求,和湿度,需要选用机房专用的精密空调。
同时机房还必须补充新风,自然界的新风只有通过新风系统处理后才能进入机房,形成内部循环,并对新风进行过滤,使之达到一定的净化要求。
一、为什么要装机房新风系统机房精密空调系统的使用功能是为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。
为此要求机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化的能力,机房精密空调系统是保证良好机房环境的最重要设备,应采用恒温恒湿精密空调系统来满足新风系统的需求。
目前机房新风系统已经受到了人们的关注,特别是一些大型机房,一般都装有新风系统,还有一些网吧也开始安装新风系统,所以现在我们去一些高档网吧或者休闲区,不会感到一股燥热难受的气息,这是因为它们装了机房新风系统,24小时保持室内通风换气。
二、机房新风工作原理.工作原理:当室内空调回风和室外新风分别成正交叉方式经热交两股换器时,由于平隔板两侧气流存在着温度差和水蒸汽分压力差,当安装在系统上的全热引起全热交换过程。
气流间同时产生热传质,交换器在夏季运行时,新风从空调回风中获得冷量,使温度降低;同时被回风干燥,是新风从空调回风中获得热能,使温度升高,同时被回风加湿。
三、机房新风系统作用其一给机房提供足够的新鲜机房新风换气系统主要有两个作用:新排风系统的风管及风口位置应配空气,和维持机房对外的正压差。
合空调系统和室内结构来合理布局。
.可稳定、机房精密空调系统的使用功能是为保证机房设备能够连续、靠地运行,需要排出机房内设备及其它热源所散发的热量,维持机房内恒温恒湿状态,并控制机房的空气含尘量。
(完整word版)系统部署技术方案比较
系统部署技术方案比较1.1部署方案一(分布集中式)1.1.1技术方案设计的原则和方法该方案根据大型集团单位协同办公管理应用的实际需求,对整个系统的网络结构、网络选型、网络应用均按照先进性、成熟性、可靠性、开放性、安全性原则进行设计。
在软件部署上采用集团内部署多套协同办公管理软件的分布式交换原则。
该方案遵循以下原则和方法:⏹独立性:各单位分别部署,分别由各自独立的服务器、网络及应用系统;根据各自的管理体系进行架构,对于集团内每个单位业务种类或者行业偏差较大的时候,系统可以相对独立;⏹分布式交换:每套系统内部通过服务器进行文件等的交换,单位与单位之间通过专用的文件加密传输交换系统进行交换;集团管控的枢纽是文件加密传输系统(交换中心)。
⏹最小授权:各单位各自管理自己的系统,在系统中仅对本单位独立的系统进行授权管理;单位与单位之间只能通过互设单独管理帐号才能实现访问。
分布式部署示意图1.1.2技术方案特点分析该方案具有如下特点:◆在实施过程中可以很方便地实行分步实施,降低实施风险,可分单位逐步进行部署;可以在各独立系统上线运行成功的基础上,最后部署交换中心即可。
◆危险分散:由于各系统相对独立,系统安全性大幅度提高,单个服务器故障仅影响一个单位而不会影响到整个大系统;◆管理上独立:各单位各自建立自己的系统,系统管理员由本单位人员担任,便于管理和维护;同时各单位也可以根据自身情况灵活地对系统进行配置而不会受其他单位的影响;◆内部访问速度快:由于各单位独自一套系统大多数访问通过局域网进行,内部访问数度快,对互联网依赖小,对互联网的带宽要求减少。
◆大容量、大负荷能力:分布式系统便于减轻网络负担,降低对服务器等设备的要求,在提供大量用户同时上线方面具有明显的优势,再加上多服务器结构在数据存储上提供比单服务器大得多的存储容量,便于办公管理数据的海量储存。
1.1.3关键技术与核心问题分析要实现分布式部署的关键技术是各系统之间的文件加密传输系统,该系统需要具有完善的安全策略,同时整个文件传输系统采用统一身份认证体系,确保用户在操作过程中的唯一的身份认证,同时平台中的各个系统无缝连接,保证用户的使用流畅。
森林防火系统建设方案word资料6页
森林扑火辅助决策指挥系统建设规划前言随着信息技术的迅猛发展和越来越高的森林防火工作要求,新时期的森林防火工作需要建立一套完善的森林防火辅助决策支持系统,因此将“3S”技术(遥感技术RS、地理信息系统GIS、全球定位系统GPS)和网络技术、通讯技术进行有机地整合,建成一个能够为森林防火指挥部提供日常林火管理和扑火指挥的辅助决策工具,提高森林防火工作信息化和现代化水平。
具体建设内容主要包括三个方面:建立森林防火地理信息系统,为扑火队伍GPS跟踪系统提供监控平台,建立三维电子沙盘系统。
一、指导思想及建设目标要将卫星遥感(RS)、卫星定位(GPS)、地理信息系统(GIS)等3S技术进行集成,结合森林防火管理信息系统(MIS),创建基于地理信息系统(GIS)为平台的,集地理信息、森林资源信息、防火管理专题信息和跟踪、监控、定位、调度指挥为一体的,具有信息化、智能化的“森林扑火辅助决策指挥系统”。
该系统能够查询全区自然状况、社会状况、林业状况等综合信息;查询森林防火各类专题信息;扑火指挥过程中查询地形、地貌、交通、水系、设施等相关信息,进行火场定位、火情态势标绘,跟踪和监控扑火队伍动态,提供辅助扑火方案等。
要使森林防火指挥部在进行扑火指挥时,能够迅速得到信息化、智能化的辅助决策支持。
二、森林扑火辅助决策指挥系统在防火工作中的作用该系统按照规划建成后能够进一步实现森林防火工作的信息化和智能化,将在日常的机关内业管理和扑火指挥工作中发挥重要作用。
该系统的用途可以简单地概括为以下几方面:一查:查询、浏览各类综合信息。
如本地区的政治、经济、社会、自然、环境、地形、地貌、交通、水系等公共信息;本地区的林业管理、森林资源分布、林相、防火设施设备、扑火力量分布、火险预报、卫星林火监测等专题信息。
二图:电子地图功能。
在计算机上使用和操作各类专题地图,如行政区划图、森林分布图、森林防火区划图、森林火险预报图、防火设施分布图、扑火队伍分布图、卫星监测热点云图等,能够查图、看图、标图、定位、量算和打印,能够二维操作平面图,也能三维立体地观看地形地貌(电子沙盘)。
(word完整版)系统建设方案通用模版
XXXXX系统建设方案深圳市博安达软件开发有限公司二○一三年XX月目录1 项目简介 (2)1。
1 项目名称 (2)1.2 项目背景 (2)1.3 项目建设意义 (2)2 建设单位名称 (2)3 建设依据 (2)4 系统设计 (2)4.1 ?设计原则 (2)4。
2 设计目标 (4)4。
3 框架设计 (4)4。
4 流程设计 (4)4.5 总体设计 (5)4.6 功能设计 (5)5 标准化体系设计 (5)5。
1 标准体系建设的意义、目标及指导思想 (5)5。
2 标准化工作任务 (5)6 安全体系设计 (5)6。
1 信息安全管理措施 (5)6。
2 安全管理机构 (5)6.3 安全管理规章制度 (5)6.4 安全教育与培训 (5)7 创新与特色 (5)8 ?项目组织保障 (6)9 预期效益分析 (6)9.1 社会效益分析 (6)9。
2 经济效益分析 (6)10 实施进度 (6)11 系统概算 (6)11。
1 项目总概算 (6)11。
2 硬件设备概算 (6)11.3 软件系统概算 (6)1项目简介1.1项目名称1.2项目背景1.3项目建设意义2建设单位名称3建设依据4系统设计4.1?设计原则(1)稳定性系统建设采用先进和高度商品化的软硬件平台、网络设备和开发工具。
在进行系统设计、实现和测试时采用科学有效的技术和手段,确保系统交付使用后能持续稳定地运行。
(2)安全性系统具有一定的容错能力,在用户误操作或输入非法数据时不会发生错误。
如在编辑等操作功能中,对于用户输入的错误信息系统能自动识别,并进行自动修复或提示用户重新输入。
系统外部安全:系统的安全性充分考虑网络的高级别、多层次的安全防护措施,包括备份系统、防火墙和权限设置等措施,保证政府部门的数据安全和政府机密;同时考虑系统出现故障时的软硬件恢复等急救措施,以保障网络安全性和处理机安全性。
系统要形成相对独立的安全机制,有效防止系统外部的非法访问。
系统内部安全:在保证系统外部安全的同时,系统也能确保授权用户的合法使用。
(完整word版)反向寻车系统方案.doc
智能停车场反向寻车系统一、概述随着经济的迅速发展,汽车保有量的稳步提升,与之相应的是各个城市的大型停在各个城市的交通状况都越发严峻的当下,如果停车智能化建设逐步提高,我们认在前往某地之前,通过停车导航网站,查询获知该地点周边的停车场及其车位状到达该地点附近时,通过场外的停车诱导显示屏,获知附近几个停车场的空车位进入停车场时,领取停车凭证,用做保管凭证和出场自动计费凭证。
【出入口进入停车场之后,通过车位引导系统迅速快捷的找到空闲车位进行停放。
【车在办完事返回停车场时,能够通过停车凭证,迅速的找到自己车辆的停放位置。
出场时自动计费缴费之后,愉快的驶离停车场。
【出入口收费管理】这样一个理想的停车流程,是我们进行城市静态智能交通系统建设和规划的主要目二、反向寻车系统基本原理在客人办完事返回停车场时,经常会碰到寻车的困扰。
有鉴于此,在一些注重客人体验的大型商业停车场,管理人员为了帮助客人尽快的我公司针对这种需求,利用停车场出入口管理系统发放给客人的停车凭证,推出了反向寻车系统分为两个部分。
1、定位定位是指系统在整个停车场区域内,均匀设置若干个定位终端,在客人停好车后,一般根据停车场的实际车位分布状况,在某个区域内设置一个定位查询终端,每个定位终端定位终端定位终端2、查询客人已经定位成功的情况下,系统的记录里有该车辆所在位置的信息,在返回停车查询终端一般设置在客人步行进入停车场的通道上,或者中央收费处附近的必经之查询终端也可以与商业多媒体信息查询结合在一起,应用更为广泛和丰富。
查询终端查询终端查询终端3、感应式 IC 卡反向寻车系统该系统主要是由“刷卡定位”和“刷卡查询”两部分构成。
感应式 IC 卡可以在卡内存储信息,因此反向寻车系统利用“卡携带信息”这一特点客人停好车后,在停车场内分布于各个区域的定位终端中,在最近的一个定位终端在感应式 IC 卡反向寻车系统中,定位终端与查询终端可以合一,即终端既能实现刷刷卡定位终端⋯⋯刷卡查询终端⋯⋯刷卡定位查询终端目前停车凭证采用感应式IC 卡的较多,该类型反向寻车系统简单易行,具有以下特可使用声光报警的方式提醒顾客及时刷卡,有效地克服了刷卡定位系统顾客容易遗系统定位精度高,最密的配置可以做到每 2 个柱子一个定位终端,仅覆盖旁边 6 个查询点位多,每个终端都可以查询,查询方便。
(完整word)华为公司详细设计方案模板
文档编号:版本号:密级:XXX详细设计方案(模板)项目名称:(此处填入项目中文名称)(此处填入项目英文名称)项目负责人:(此处填入项目负责人)拟制:年月日审核: 年月日批准:年月日文件控制变更记录审阅分发目录1引言51.1 编写目的51.2背景51。
3 参考资料51.4术语定义及说明5 22设计概述52.1任务和目标52.1。
1需求概述52。
1。
2运行环境概述62.1.3条件与限制62.1.4详细设计方法和工具6 3系统详细需求分析6 3。
1详细需求分析63.2接口需求分析6 4总体方案确认7 4。
1系统总体结构确认74.2 系统详细界面划分74。
2。
1应用系统与支撑系统的详细界面划分74.2。
2系统内部详细界面划分7 5系统详细设计75.1系统结构设计及子系统划分75.2系统功能模块详细设计85。
3系统界面详细设计85.3.1外部界面设计85。
3。
2内部界面设计95.3。
3用户界面设计9 6数据库系统设计9 6。
1设计要求9 6。
2信息模型设计9 6。
3数据库设计96.3.1设计依据96.3.2数据库选型96。
3。
3数据库种类及特点96.3.4数据库逻辑结构96.3.5物理结构设计106.3.6数据库安全106.3。
7数据字典10 7网络通信系统设计10 7。
1设计要求107。
2网络结构确认107.3网络布局设计107.4网络接口设计11 88信息编码设计11 8。
1代码结构设计118.2代码编制11 99维护设计11 9。
1系统的可靠性和安全性11 9。
2系统及用户维护设计119.3系统扩充119。
4错误处理119.4。
1出错类别119。
4.2 出错处理119.5 系统调整及再次开发问题12 10系统配置12 10。
1配置原则12 10。
2硬件配置12 10。
3软件配置12 1111关键技术1211.1关键技术的提出1211.2关键技术的一般说明1211.3关键技术的实现方案13 12组织机构及人员配置13 13投资预算概算及资金规划13 14实施计划13 14。
(完整word版)系统部署技术方案比较(word文档良心出品)
系统部署技术方案比较1.1部署方案一(分布集中式)1.1.1技术方案设计的原则和方法该方案根据大型集团单位协同办公管理应用的实际需求,对整个系统的网络结构、网络选型、网络应用均按照先进性、成熟性、可靠性、开放性、安全性原则进行设计。
在软件部署上采用集团内部署多套协同办公管理软件的分布式交换原则。
该方案遵循以下原则和方法:⏹独立性:各单位分别部署,分别由各自独立的服务器、网络及应用系统;根据各自的管理体系进行架构,对于集团内每个单位业务种类或者行业偏差较大的时候,系统可以相对独立;⏹分布式交换:每套系统内部通过服务器进行文件等的交换,单位与单位之间通过专用的文件加密传输交换系统进行交换;集团管控的枢纽是文件加密传输系统(交换中心)。
⏹最小授权:各单位各自管理自己的系统,在系统中仅对本单位独立的系统进行授权管理;单位与单位之间只能通过互设单独管理帐号才能实现访问。
分布式部署示意图1.1.2技术方案特点分析该方案具有如下特点:◆在实施过程中可以很方便地实行分步实施,降低实施风险,可分单位逐步进行部署;可以在各独立系统上线运行成功的基础上,最后部署交换中心即可。
◆危险分散:由于各系统相对独立,系统安全性大幅度提高,单个服务器故障仅影响一个单位而不会影响到整个大系统;◆管理上独立:各单位各自建立自己的系统,系统管理员由本单位人员担任,便于管理和维护;同时各单位也可以根据自身情况灵活地对系统进行配置而不会受其他单位的影响;◆内部访问速度快:由于各单位独自一套系统大多数访问通过局域网进行,内部访问数度快,对互联网依赖小,对互联网的带宽要求减少。
◆大容量、大负荷能力:分布式系统便于减轻网络负担,降低对服务器等设备的要求,在提供大量用户同时上线方面具有明显的优势,再加上多服务器结构在数据存储上提供比单服务器大得多的存储容量,便于办公管理数据的海量储存。
1.1.3关键技术与核心问题分析要实现分布式部署的关键技术是各系统之间的文件加密传输系统,该系统需要具有完善的安全策略,同时整个文件传输系统采用统一身份认证体系,确保用户在操作过程中的唯一的身份认证,同时平台中的各个系统无缝连接,保证用户的使用流畅。
(完整word版)系统上线方案模板
海南省国家防汛抗旱指挥系统二期工程信息采集系统上线保障方案Prepared by拟制Date 日期Reviewed by 评审人Date 日期Approved by批准Date 日期修订记录目录1引言 (5)1。
1 目的 (5)1。
2 背景 (5)1。
3 定义 (5)1。
4 参考资料 (6)2上线组织架构 (7)3上线计划 (8)4运行环境 (9)4。
1 服务器的硬/软件配置 (9)4。
2 网络环境 (9)4.3 备份要求 (9)5上线准备 (10)5.1 技术准备 (10)5.2 业务准备 (10)5。
3 安全保障 (10)5.4 其它准备 (10)6上线演练 (11)6.1 演练准备和计划 (11)6。
2 演练问题处理机制 (11)7试运行 (12)7。
1 上线功能介绍 (12)7.2 试运行方式及其合理性分析 (12)7。
3 试运行检验的重点环节 (12)7。
4 试运行上线范围及时间的选择 (12)8系统切换 (13)8.1 系统部署 (13)8.2 应用部署 (13)8。
3 数据迁移方案 (13)8。
4 应急方案 (13)9技术支持 (14)9。
1 运行支持方式 (14)9。
2 问题处理流程 (14)1引言1.1目的编写此方案书,是为了说明系统上线的相关信息,并给出系统上线思路和组织机构、时间计划、培训安排、运行环境、试运行、上线前的各项准备、系统切换、及其对应的数据迁移,是系统进行上线的主要依据。
本文档的阅读对象是系统实施人员、系统培训人员、系统安装人员及用户代表。
1.2背景地市级防办是全省防汛抗旱信息的集散地,同时具有防洪工程调度、旱情分析与预测、洪涝灾害统计与预测、防汛抗旱工程管理、组织管理及日常事务管理和险情、灾情等突发事件处理等职能。
是防汛抗旱的主要职能部门。
二期可研工情信息采集系统为地市级防办工情信息的采集配备了必要的硬件环境和软件系统,但是缺乏相应业务应用软件系统。
因此,需要增加地市级防办业务应用软件系统的开发.海南省“三防"办公业务应用系统软件由省统一组织设计和开发,软件开发单位为珠江水利科学研究院,该系统分为综合信息、应急预案、应急保障、应急响应、灾情信息、值班管理、电子公文、系统管理八个模块。
(完整word版)地质灾害监测预警系统方案
地质灾害监测预警系统方案目录第一章项目概述 (3)1.1项目背景 (3)1.2建设目标 (3)1.3需求描述 (4)第二章总体架构 (5)2.1系统架构 (5)2.2预警发布 (6)2.2.1发布权限 (6)2.2.2预警发布内容 (6)2.2.3预警信息发布对象 (7)2.3预警发布方式 (7)2.4预警发布通信方案 (7)第三章详细实现 (8)3.1概述 (8)3.2系统架构 (8)3.3水雨情监测系统 (10)3.3.1中心监控平台 (12)3.3.2前端采集设备 (13)3.4无线预警广播系统 (16)3.4.1预警中心系统 (16)3.4.2预警终端 (17)3.4.3预警信息发布流程 (17)3.4.4预警组网方式 (18)3.4.5相关设备的准备及安装 (22)3.5LED发布系统 (23)第四章总结 (26)第一章项目概述1.1 项目背景泥石流是指在山区或者其他沟谷深壑,地形险峻的地区,因为暴雨、暴雪或其他自然灾害引发的山体滑坡并携带有大量泥沙以及石块的特殊洪流。
泥石流具有突然性以及流速快,流量大,物质容量大和破坏力强等特点。
发生泥石流常常会冲毁公路铁路等交通设施甚至村镇等,造成巨大损失。
泥石流一般发生在半干旱山区或高原冰川区。
这里的地形十分陡峭,泥沙、石块等堆积物较多,树木很少。
一旦暴雨来临或冰川解冻,大大小小的石块有了足够的水分,便会顺着斜坡滑动起来,形成泥石流。
而我国是一个多山的国家,山丘区面积约占国土面积的三分之二。
据调查,全国所有的县级行政区中,有75%在山区,而这75%的山区县级行政区聚集了全国56%的人口。
由于山丘区居住的人口数量多、密度大、分布广,以及典型的季风气候导致的降雨时空分布不均和复杂的地形地质因素等,每年汛期,随着暴雨或冰川融化,极易形成泥石流。
居住在山丘区的广大群众的生命财产安全都将面临山洪、泥石流和山体滑坡等灾害的严重威胁,其中7400万人直接受到影响。
(完整word版)计算机信息系统分级保护方案
方案1系统总体部署(1)涉密信息系统的组网模式为:服务器区、安全管理区、终端区共同连接至核心交换机上,组成类似于星型结构的网络模式,参照TCP/IP网络模型建立。
核心交换机上配置三层网关并划分Vlan,在服务器安全访问控制中间件以及防火墙上启用桥接模式,核心交换机、服务器安全访问控制中间件以及防火墙上设置安全访问控制策略(ACL),禁止部门间Vlan互访,允许部门Vlan与服务器Vlan通信。
核心交换机镜像数据至入侵检测系统以及网络安全审计系统;服务器区包含原有应用系统;安全管理区包含网络防病毒系统、主机监控与审计系统、windows域控及WSUS补丁分发系统、身份认证系统;终端区分包含所有业务部门。
服务器安全访问控制中间件防护的应用系统有:XXX系统、XXX系统、XXX系统、XXX系统以及XXX系统、.防火墙防护的应用系统有:XXX、XXX系统、XXX系统、XXX系统以及XXX系统。
(2)邮件系统的作用是:进行信息的驻留转发,实现点到点的非实时通信.完成集团内部的公文流转以及协同工作。
使用25、110端口,使用SMTP协议以及POP3协议,内网终端使用C/S模式登录邮件系统。
将内网用户使用的邮件账号在服务器群组安全访问控制中间件中划分到不同的用户组,针对不同的用户组设置安全级别,安全级别分为1-7级,可根据实际需求设置相应的级别。
1-7级的安全层次为:1级最低级,7级最高级,由1到7逐级增高。
即低密级用户可以向高密级用户发送邮件,高密级用户不得向低密级用户发送,保证信息流向的正确性,防止高密数据流向低密用户.(3)针对物理风险,采取红外对射、红外报警、视频监控以及门禁系统进行防护。
针对电磁泄射,采取线路干扰仪、视频干扰仪以及红黑电源隔离插座进行防护。
2 物理安全防护总体物理安全防护设计如下:(1)周边环境安全控制①XXX侧和XXX侧部署红外对射和入侵报警系统。
②部署视频监控,建立安防监控中心,重点部位实时监控。
【最新文档】详细系统设计方案-word范文 (20页)
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!== 本文为word格式,下载后可方便编辑和修改! ==详细系统设计方案详细方案设计目录前言 .................................................................. ..................................................................... .. (3)2.1设计依据 .................................................................. .. (3)2.1.1设计标准 .................................................................. (3)2.1.2设计及安装规范 .................................................................. (3)2.1.3环境要求 .................................................................. (4)2.1.3.1布线装置及线缆的工作环境 .................................................................. .. (4)2.1.3.2 布线装置及线缆的大气环境 .................................................................. . (4)2.1.4设计目的 .................................................................. (4)2.1.4.1目的 .................................................................. (4)2.1.4.2原则 .................................................................. (4)2.1.4.3指标 .................................................................. (5)2.1.4.4测试 .................................................................. (6)2.2综合布线系统简介 .................................................................. . (7)2.2.1五大子系统简介 .................................................................. (8)2.2.2工作区子系统 .................................................................. . (9)2.2.3水平子系统 .................................................................. .. (9)2.2.4垂直子系统 .................................................................. (10)2.2.5管理间子系统 .................................................................. .. (11)2.2.6设备间子系统 .................................................................. .. (11)三、布线产品及应用 .................................................................. .. (12)3.1工作区子系统 .................................................................. . (12)3.1.1面板及模块 .................................................................. (12)3.1.1.1面板 .................................................................. . (12)3.1.1.2语音模块 .................................................................. .. (12)3.1.1.3超五类模块 .................................................................. . (12)3.1.2数据跳线 .................................................................. . (12)3.1.2.1超五类数据跳线 .................................................................. .. (12)3.2水平子系统 .................................................................. .. (13)3.2.1超五类数据线缆 .................................................................. . (13)3.2.1.1超五类4对非屏蔽双绞线 .................................................................. . (13)3.4管理间/设备间子系统 .................................................................. (13)3.4.1语音 .................................................................. (13)3.4.1.1有腿110配线架 .................................................................. .. (13)3.4.2数据 .................................................................. (14)3.4.2.1超五类数据配线架 .................................................................. . (14)3.4.2.3金属理线器 .................................................................. . (14)3.4.3光纤 .................................................................. (14)3.4.3.1型光纤配线架 .................................................................. (14)3.4.3.3光纤耦合器 .................................................................. . (14)3.4.3.4光纤跳线 .................................................................. .. (15)四、布线方案 .................................................................. (16)。
(完整word版)考试系统设计方案
在线考试系统技术方案目录1需求概述 (1)2系统架构 (2)3系统功能 (3)3。
1 题库管理 (3)3.2 题型管理 (3)3。
2。
1单选题管理 (3)3。
2。
2填空题管理 (4)3。
2。
3判断题管理 (4)3。
2。
4简答题管理 (5)3.2.5问答题管理 (5)3.2。
6难度 (5)3。
3 试卷管理 (5)3.3。
1试卷信息管理 (5)3.3.2出题管理 (6)3.4 答题 (7)3.4.1考试答题界面 (7)3.4。
2考生试卷答题功能 (7)3。
4.3考生答题完毕后处理 (7)3.5 考试参数设置 (8)3。
5.1考生考号设定 (8)3.5.2出题人(用户或评卷人)设定 (8)3。
5。
3登录考试系统设定 (8)3。
6 阅卷 (8)3.6.1权限的分配 (9)3.6.2阅卷方式 (9)3。
6.3阅卷记录 (9)3。
6.4多人阅卷 (9)3。
6。
5特定考题 (9)3。
7 练习考题 (9)3.8 在线人数统计 (10)3。
9 报表统计 (10)4考试流程 (10)5总结 (11)1需求概述传统的考试方式越来越不能适应企事业单位对考试的要求,存在考试人员组织难,考试成本高,考试结果出来慢等问题,企事业单位迫切需要一种能突破时间和地域限制的无纸化考试方式,在控制成本的同时满足建设学习型组织和对分散在各处的人员进行在线考核的需要。
B/S结构的在线考试系统作为一种以专业题库为依托,以计算机网络技术为手段,以数据库为基础的,以浏览器为客户端的新型的无纸化考试方式.考试业务没有本质的变化,仍然是出题、组织考试、考试、判卷、统计分析,但是考试的方式产生了颠覆性的变化,如同移动通信相对于固定电话的好处就是,无论身处何地,人在何时,所处之地只要有手机信号覆盖,我们就可以享受到语音通信的便捷,除此之外,移动通信运营商还可以利用移动通信网承载其他增值业务如彩信、彩铃、短信、手机邮箱等,在线考试系统也使得我们无论身处何地,在一个相对宽裕的时间段内,只要能接入互联网,就可以在线参加考试,无需千里奔波,无需担心考试迟到,还节省了考试费用,通过应用系统升级和扩展,在线考试系统还可以承担诸如在线学习和培训、根据考试结果进行绩效考核等附加任务。
(完整word版)门禁集系统施工方案设计
第1章 各子系统施工方法及工艺1.1 门禁集中控制系统1.1.1 系统组成由门禁控制器、读卡器、磁力锁、出门按钮组成。
1.1.2 系统实施方案系统设置一台管理主机,放置在监控中心;在管理主机上安装门禁管理软件,负责对整个门禁系统的维护管理;控制器为系统的核心部件,负责整个系统输入、输出信息的处理和储存、控制等。
为方便现场施工和日常维护,所有管线均设置于PVC 穿线管当中,系统做好防雷接地。
门控点设备安装示意图如下:读卡器(电锁线门磁线出门按钮线读卡器线(穿PVC管)至门禁控制器单扇门设备安装示意读卡器(至门禁控制器(穿PVC管)出门按钮线门磁线电锁线双扇门设备(磁力锁)安装示意●电磁门锁可以水平或垂直安装在门框上,电磁门锁及电线应安装在室内以确保安全;●电磁锁与吸附板应对正安装,以达到吸附力最大;●吸附板必须加橡胶垫片进行微调;●电控门锁的电源装置应安装在控制中心或门附近的吊顶内;●出门按钮应安装在操作舒适无障碍物的位置;1.1.3施工流程根据招标文件的需求分析,结合我公司施工经验,门禁集中控制系统的施工工艺流程按照:穿管布线,连接设备,线路测试,系统整体测试的流程依次进行。
1.1.3.1 器材检查对所用器材进行外观检验,检查其型号规格、数量、标志、标签、产品合格证、产品技术文件资料,有关器材的电气性能、机械性能、使用功能及有关特殊要求负荷施工相关要求。
1.1.3.2 管路敷设根据招标需求,首先进行线管的敷设。
线管敷设方面达到如下要求:●预埋在墙体中间的暗管内径不宜超过50mm;●楼板中的暗管内径宜为15~25mm;●直线布管30m处应设置拉线盒或接线箱;●暗配管制转弯角度应大于90°,在路径上每根暗管的转弯角度不得多于二个,并不应有S弯出现;●在弯曲布管时每间隔15m处,应设置暗拉线盒或接线箱;●暗配管转弯的弯曲半径不应小于该管外径的6倍,如暗管外径大于50mm时,不应小于10倍。
1.1.3.3 刷卡机安装●安装在台面或者墙面上,前面安装距离地面100cm,应严密防水、防尘;●刷卡机的固定方法以施工现场条件而定;●固定螺丝需拧紧,不应产生松动现象;●安装位置应符合设计要求。
(完整word版)视频会议系统建设方案
视频会议培训系统建设方案1目录1.系统方案 (3)1.1 视频会议系统连接示意图 (3)1。
2网络建议 (3)1。
3参会会议终端电脑要求建议 (4)1。
4视频会议硬件配置推荐 (4)2.应用场景 (6)2.1远程会议和培训 (6)2.2远程医疗会诊 (7)2。
3远程招聘 (8)2。
4第三方业务系统集成 (8)4.效益分析 (9)4.1企业直接经济成本效益分析 (9)4。
2企业效率提升效益分析 (10)4。
3企业文化普及效益分析 (10)4.4企业整体管理效益分析 (11)5。
产品主要功能 (11)5。
1视频会议系统主界面 (11)5.2音频和视频交互功能 (13)5.2.1音频 (13)5。
2.2视频 (13)5。
3数据共享 (14)5.3。
1电子白板文档共享 (14)5.3.2桌面/程序共享 (15)5.3。
4音视频文件共享 (16)5。
4文字聊天和答疑功能 (17)5。
5辅助功能 (18)5。
6管理后台功能 (19)5.6。
1修改登录密码 (19)5。
6.2添加参会账户 (19)5。
6。
3创建会议室 (21)5.6。
5会议管理员和主讲人的相关说明 (23)6。
0产品优势 (24)6。
1 技术优势 (24)6.2其它优势 (25)附件:视频会议系统功能参数列表 (26)21。
系统方案1.1 视频会议系统连接示意图根据需求,视频会议系统基于网络架构,各分支机构与总部之间使用IP线路连接,在总部部署服务器提供视频会议服务,提供总部与各分支机构各种形式的视频会议、远程培训、协同分析研究等沟通、学习、研究的业务。
以下是视频会议系统拓扑结构图:1.2网络建议在客户端层面,开通流量管理等QOS保障手段,保证视频会议的有足够固定的带宽;在标清视频效果的情况3下,建议每个会场带宽建议不小于2M.在高清视频效果的情况下,建议每个会场带宽建议不小于4M;服务器端根据实际用户数确定带宽情况。
1。
3参会会议终端电脑要求建议1.4视频会议硬件配置推荐基于该款视频会议软件的特点以及客户视频会议的会场规模大小,提供三种软硬件配套方案可供您参考,该三种方案完全可满足相应会场规模的要求,另外,软硬件组合方案可降低采购成本,也规避了市面上软硬件无法兼容的问题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.1.1系统概述近年来,楼宇可视对讲系统作为楼宇智能化的一部分已成为住宅建设的一个有机组成,在住宅小区的安全防范中起到积极的作用。
经历十几年的发展,楼宇对讲系统已由最初单户型、单元型发展到现在的总线联网型,其功能也由最初的语音对讲发展到现在的可视对讲、带安保功能、短信发布等功能的小区智能化管理系统。
1.1.2需求分析按照技术防范的设计规范,结合“本小区”的情况,对本小区的楼宇可视对讲系统的需求分析如下:根据以上的需求分析,本方案采用国内知名牌“冠林”小区智能化管理系统AH3000A。
AH3000A系统是一个新型的小区智能化管理系统。
它集可视对讲、门禁控制、专业型报警管理于一体,集合了数字采集控制技术、视频传输处理技术,音频放大控制技术、数字图形处理制作技术以及超高频无线传输技术于一体,精心设计的新一代综合管理系统。
系统支持非接触感应卡作为身份识别,支持每户八防区报警的安全防范措施,支持管理中心短信发布,多条总线,最多可达100*112*4户,适合高、多层及别墅型现代住宅小区,具有极好的灵活性和扩展性。
完善的功能及稳定的运行令“冠林”AH3000A可成为国内先进的智能化住宅安保管理系统之一。
1.1.4系统设计1.1.4.1系统组成根据系统建设构想,小区智能化管理系统针对小区单元梯口、住家及控制中心进行设计,系统采用联网方式,由保安人员及住户对访客身份进行验证,系统在实现可视化的基础上,建立从控制中心、单元出入口、到住家之间的网络式防范体系。
系统在保证对出入口、住家管理的同时,实现住户与管理中心之间、住户与住户之间的信息传递。
“****”楼宇对讲系统选用冠林AH3000A小区智能化管理系统,本项目智能化管理系统由管理中心、区口、梯口、梯间、户内五个部分组成,其系统结构如下图所示:1.1.4.2管理中心管理中心由管理PC机、管理软件、对讲管理中心主机、接口设备等组成。
梯口梯间区口机1电源联网控制器梯口机室内机至下一个梯口总线1管理中心区口机1区口机2区口机3总线2总线3总线4 总线5室内分机有密码操作功能、图形功能、报警处理、报警、报表打印、资料处理功能。
●对讲管理中心主机:与任一梯口机、室内分机实现呼叫对讲,帮助访客与住户打开梯口的门锁,并监看梯口情况。
●集线器:可实现总线扩展功能,每个集线器最多可扩展4条总线,每条总线通讯距离理论可达3000米,在设计过程中我们按每条总线通讯距离1000米考虑。
AH3000系统可通过增加集线器的数量来扩展分支数,集线器可以并联也可以级联,级联是指当前集线器除公共通道外四个通道中的任一个通道与下级集线器的公共通道相连。
●管理PC机及软件:防盗报警、在线式门禁、巡更管理、信息发布、免打扰等。
中心管理软件能在WINDOWS98/2000 /XP等操作系统中使用,具有人性化易操作的界面。
在线式门禁管理:➢单元门禁系统采用联网方式,系统所有参数包括卡添加、删除、下载等都可以直接从管理中心设置行。
1.1.4.3区口部分在小区的北面人行主出入口处各安装一台区口机,考虑到区口机是安装在室外,故安装时应注意不要安装在滴水线处,也不要把镜头直接对着太阳,尽量安装在不易被雨水打湿的地方。
安装位置以美观,方便操作为主,安装高度一般以门口机射像头中心距地1.45米,根据本方案选择的区口机尺寸,区口机安装高度为射像头中心底边距离地1.45米。
住户及访客可通过区口机实现呼叫住户、呼叫中心、密码、感应卡开锁等功能。
1.1.4.4梯口部分梯口部分包括联网控制器、梯口机、门锁及闭门器等●联网控制器:在每个单元梯间箱内安装一台联网控制器,其功能包括地址解释、选择当前需要的楼道口、连接一、二级总线、信息缓存和通讯等功能,实现逻辑地址与楼宇门牌编号的统一。
●梯口机:在单元门口各个入口处安装一台带门禁彩色梯口机,住户及访客可通过梯口机实现呼叫住户、呼叫中心、密码(感应卡)开锁等功能。
●电源:梯口机及联网控制器采用单独供电方式进行供电(单独配置一台18V电源),并在电源内配置有18V/4AH蓄电池,在小区停电的情况下,系统仍能保证正常运行。
1.1.4.5梯间梯间设备包括分支保护器,分支保护器按连接室内分机数量的不同可分为二分支保护器及四分支保护器。
考虑到住户在装修时,常会移动室内分机的位置,极易造成入户线的短路,而影响整个梯位对讲系统的使用。
故我们在分支保护器上采取户户隔离的措施:电源线用电热保护装置(PTC)进行隔离,信号线采用光偶隔离,音频线采用继电器隔离。
使得某户分机线短路时系统得到隔离和保护,从而不影响整个系统正常工作。
1.1.4.6户内●室内分机在小区每户住家设置可视住户室内机,有访客呼叫时,住户通过室内机的显示屏对访客进行观察,并决定是否与其通话及允许其进入住宅楼,在确认后,住户通过可视分机上的开锁键控制梯口电插锁的开启,让访客进入。
同时室内分机具有信息查询功能。
可视住户室内机安装在客厅入户门侧,考虑到住户家里的老人及小孩,故安装高度不宜过高,室内机安装高度为底边距地1.4米。
住户室内机上配有开锁、呼叫、监视等按键,通过相应按键,住户可实现室内分机和管理中心联系,还可以监视本单元楼出入口的人员进出情况,以及开启梯口电插锁等功能。
室内分机功能特点:➢室内分机有来电显示功能。
➢室内机存储信息和图片,可多户同时浏览信息➢信息接收存储15条,可通过菜单提取并翻页;➢公告固定位置3条,可插入彩图,图文并茂;➢支持每条信息50个汉字或100个英文字母且支持混排;➢信息有已阅未阅标识,新信息有LED闪烁;有占线指示;➢节日喜庆、生日祝贺等彩信;1.1.4.7传输网络对于智能住宅系统,系统的线材配置、布线、接线是否合理正确,直接决定工程的质量。
AH3000A系统采用了三级总线架构。
一级总线音频与视频分别采用屏蔽线和同轴电缆传输,数字信号是CAN 总线,它通过双绞线传输,在实际应用中也可以用RVV线,它的信息传输是双向的、高速的、支持远距离和多主发送的。
一级总线通过集线器进行总平的分支。
楼道内的总线为二级总线,包括音频、视频和数据传输。
数据采用RS485总线。
楼道中由联网控制器完成与分支器和梯口机的通讯及数据存储和处理,管理二级总线各设备协调工作,并完成与一级总线的配合处理。
分支器地址码和室内机的房号设置都在分支器上进行,它采用红外线遥控设置,避免了由于拨码开关不良产生的故障。
分支器到室内机的入户线为三级总线,它完成室内机与二级总线、室内机与室内机的数据通讯、音频和视频传输。
同时使得在工程安装到楼内总线完成后不管室内机安装与否都能与管理中心保持实时通讯;该功能的实现给工程安装提供了极大的方便,同时它保护了总线不受户内故障的影响。
视频采用逐级传送视频传输技术,使用时单独接入技术,消除了视频线分支造成的重影,加接视频放大器及视频增益指示,在放大调节时无须使用仪器。
使工程安装简便。
●语音线为避免数据信号时时通讯带来对通话音质带来的干扰,垂直、总平语音线单独采用一根2芯屏蔽线。
●数据信号传输线信号包括呼叫选通信号、开锁信号及数据通讯信号等,信号传输采用4芯软线作为系统的信号总线,可实现系统呼叫选通,遥控开锁及数据信号传输等。
●视频线主干视频线路采用SYV-75-3以上的传输视频图像信号,保证高质量的图像信号,当最远端的住户视频至与其连接的可视对讲主机的传输距离超过视频线所能传输的有效距离时,需要对视频传输信号进行放大、延长传输距离处理。
本工程具体配线如下:1.1.4.8系统供电●中心设备供电系统管理中心主机设置在中心,采用18V电源单独供电。
市电正常情况下,市电经过变压器为系统供电,同时充电器对充电电池进行电源补给;掉电后,系统自动切换至UPS供电,保证停电时的使用。
●梯间设备供电梯口机及联网控制器采用单独供电方式进行供电(单独配置一台18V电源),并可在电源内配置有18V/4AH蓄电池,在小区停电的情况下,系统仍能保证正常运行。
●户内设备供电本系统采取每8-10户配置一个电源的方案,我们在相应层的层间箱(配置一个18V电源。
基本上是按每层2户楼型每5层配一个18V电源,每层3户楼型每3层配一个18V电源,梯口单独配一个18V电源。
1.1.5系统功能1.1.5.1可视对讲、开锁1、区口机、梯口机与住户的可视对讲访客可通过区口机、梯口机呼叫住户,室内可视对讲分机会发出鸣叫,提示有访客呼叫同时显示访客图像;此时住户可通过按分机上的“通话键”与区口机、梯口机前的访客进行双向通话;在通话过程中,住户可以通过按“开锁”键开启门口机电锁,或通过按“挂机”键结束通话。
2、区口机、梯口机与管理中心的可视对讲访客在小区入口、单元门口也可呼叫管理中心机,管理中心也可以显示访客图像机,或通过管理机向开启区口、梯口电锁。
3、住户与管理中心对讲住户可以在系统休闲的情况下按分机上的“管理处”按键呼叫管理中心,呼通后住户可以与管理中心进行双向对讲。
当管理机呼叫室内分机时,室内机会发出鸣叫提示,此时住户可通过按分机上的“通话键”与管理处进行双向通话,在通话结束,可通过按“挂机”键结束通话。
4、监视室内机可以监视梯口情况,管理中心机可以监视区口、梯口。
管理中心机对区口、梯口机监视的时候可以设置成根据时间自动轮询监视,并在管理处形成监视的视频记录文件。
5、定时功能当梯口机与室内分机通话时间达90秒时,通话自动切断。
当室内分机监视梯口机图像,监视时间长达30秒时,系统自动切断。
当室内分机与管理中心通话时间达90秒时,通话自动切断。
