矿井主排水系统管理
煤矿矿井排水系统的设计与管理
煤矿矿井排水系统的设计与管理随着煤矿市场需求的增加，煤矿矿井排水系统的设计与管理显得尤为重要。
良好的排水系统能够有效地降低矿井内的水位，确保矿工的安全，并促进煤矿生产的顺利进行。
本文将探讨煤矿矿井排水系统的设计原则、排水设备的选择与安装以及排水系统的管理，为煤矿矿井排水系统的设计与管理提供参考。
一、煤矿矿井排水系统的设计原则煤矿矿井排水系统的设计应根据矿井的地质条件、水文地质条件和矿井开采方式等因素进行综合考虑。
以下是几个设计原则：1. 安全性原则：排水系统应具备良好的安全性能，确保矿井内矿工的安全。
排水设备应经过合理布局，避免对未来矿井开采造成不利影响。
2. 经济性原则：排水系统的设计应在保证矿井安全的前提下，尽可能地减少成本。
合理选择排水设备，降低能源消耗和维护成本，提高排水效率。
3. 可靠性原则：排水系统应具备良好的可靠性和稳定性，能够适应矿井开采条件的变化。
排水设备应具备一定的备用和自动化控制功能，提高系统运行的稳定性和可维护性。
二、排水设备的选择与安装合适的排水设备的选择与安装对于煤矿矿井排水系统的性能至关重要。
以下是几种常见的排水设备及其特点：1. 排水泵：排水泵是煤矿矿井排水系统中最常用的设备之一。
通过抽水将矿井内的水排出地面，具有排水量大、抽水高度高等特点。
在选择排水泵时，应考虑泵的排水量、扬程和效率等性能指标，并合理选择泵的类型和型号。
2. 钻孔排水设备：钻孔排水设备可以通过打孔将矿井内的水导流到地下水层或者排放到地表水体。
钻孔排水设备适用于矿井水位较低，地质条件适宜的情况下，具有排水效率高、维护成本低等优点。
3. 排煤机：排煤机是煤矿矿井开采过程中常用的设备之一。
排煤机在挖掘煤炭的同时，也能够将矿井内的水一并排出。
在安装排煤机时，应确保其具备良好的密封性和排水性能，以提高排煤机的效益。
三、排水系统的管理煤矿矿井排水系统的管理对于矿井安全和生产的顺利进行都具有重要意义。
以下是几个排水系统的管理要点：1. 设备维护与检修：定期对排水设备进行维护和检修，及时处理设备故障和问题，确保排水设备的正常运行。
煤矿排水系统优化与管理
煤矿排水系统优化与管理随着煤矿行业的快速发展，煤矿排水系统的优化与管理变得日益重要。
有效的排水系统能够确保矿井的正常运营，并减少环境和安全风险。
本文将探讨煤矿排水系统的优化与管理策略，并提供一些实用的建议。
一、煤矿排水系统的现状分析在进行优化与管理之前，了解煤矿排水系统的现状是至关重要的。
首先，需要对矿井周围的地质条件进行评估，包括地下水位、水力压力以及含水层分布等。
更进一步，还应对现有的排水设施进行检查，以确定其现状和性能。
二、排水系统的优化策略1. 设备更新与维护：注意排水设备的更新与维护，确保其正常运行。
定期检修泵站、管道和阀门，以确保其性能和稳定性。
同时，采用先进的排水设备和技术，提高排水效率。
2. 水位监测与控制：安装水位监测设备，实时监测煤矿地下水位的变化。
通过水位监测，可以及时采取措施应对异常情况，例如及时启动抽水设备，减少可能的水灾风险。
3. 数据管理与分析：建立完善的数据管理系统，对排水系统运行数据进行实时记录和分析。
通过数据分析，可以及时发现问题，优化排水系统运行策略，从而提高效率。
4. 系统安全检查：定期进行排水系统的安全检查，确保设备运行安全。
同时，制定相应的应急预案，在发生事故或突发事件时能够快速响应和处理。
三、排水系统的管理策略1. 培训与教育：加强员工对排水系统的培训与教育，提高其对排水设备的操作和维护能力。
同时，倡导员工对排水系统的重要性有深刻的认识，推广节水意识。
2. 环境保护意识：重视环境保护，确保排放水质符合相关法规要求。
采用环保材料和技术，减少排水污染，保护周边环境。
3. 运营管理：建立科学的运营管理制度，制定排水系统运维计划和管理规章制度。
加强对排水系统运行数据的监测和分析，及时发现问题并采取措施解决。
4. 合作与协同：与相关部门、专家和行业协会进行合作与协同，共同解决煤矿排水系统面临的问题。
开展技术交流和经验分享，引入创新技术和管理模式，提升整体水平。

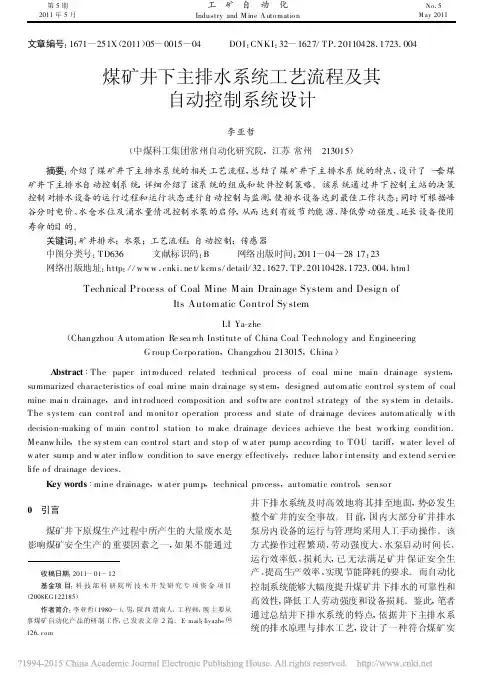

煤矿井下主排水系统工艺流程及其自动控制系统设计_李亚哲
第5期 2011年5月工矿自动化Industry and M ine A uto matio nNo .5 M ay 2011 文章编号:1671-251X (2011)05-0015-04 DOI :CNKI :32-1627/TP .20110428.1723.004煤矿井下主排水系统工艺流程及其自动控制系统设计李亚哲(中煤科工集团常州自动化研究院,江苏常州 213015) 摘要:介绍了煤矿井下主排水系统的相关工艺流程,总结了煤矿井下主排水系统的特点,设计了一套煤矿井下主排水自动控制系统,详细介绍了该系统的组成和软件控制策略。
该系统通过井下控制主站的决策控制对排水设备的运行过程和运行状态进行自动控制与监测,使排水设备达到最佳工作状态;同时可根据峰谷分时电价、水仓水位及涌水量情况控制水泵的启停,从而达到有效节约能源、降低劳动强度、延长设备使用寿命的目的。
关键词:矿井排水;水泵;工艺流程;自动控制;传感器 中图分类号:TD636 文献标识码:B 网络出版时间:2011-04-2817:23 网络出版地址:http ://w w w .cnki .ne t /kcm s /detail /32.1627.TP .20110428.1723.004.htm lTechnical Process of Coal Mine M ain Drainage System and Desig n ofIts Automatic Control Sy stemLI Ya -zhe(Changzhou A utom ation Re sea rch Institute of China Coal Technolog y and EngineeringG roup Co rpo ration ,Changzhou 213015,China ) A bstract :The paper intro duced related technical pro cess o f coal mine main drainage system ,summarized characteristics o f coal mine main drainage sy stem ,designed autom atic control sy stem of coal mine main drainage ,and introduced composition and softw are contro l strategy of the sy stem in details .The system can control and m onito r operation pro cess and state of drainage devices autom atically w ith decisio n -making o f m ain contro l station to m ake drainage devices achieve the best w o rking condition .Meanw hile ,the sy stem can co ntrol start and sto p of w ater pump acco rding to TOU tariff ,w ater level of w ater sump and w ater inflo w condition to save energy effectively ,reduce labo r intensity and ex tend service life o f drainage devices .Key words :mine drainage ,w ater pum p ,technical pro cess ,automatic control ,senso r 收稿日期:2011-01-12基金项目:科技部科研院所技术开发研究专项资金项目(2008EG122185)作者简介:李亚哲(1980-),男,陕西渭南人,工程师,现主要从事煤矿自动化产品的研制工作,已发表文章2篇。
煤矿自动化方案——煤矿井下自动化排水系统
煤矿自动化方案——煤矿井下自动化排水系统引言概述：随着科技的不断发展，煤矿行业也在不断探索自动化技术的应用。
其中，煤矿井下自动化排水系统的建设对于提高矿井安全生产和效率至关重要。
本文将从多个方面详细介绍煤矿井下自动化排水系统的相关内容。
一、系统概述1.1 系统组成：煤矿井下自动化排水系统主要由传感器、控制器、执行器和监控系统组成。
1.2 工作原理：传感器感知矿井内水位情况，控制器根据水位信号控制执行器进行排水操作，监控系统实时监测系统运行状态。
1.3 特点优势：自动化排水系统具有智能化、高效化、安全可靠等特点，可以提高排水效率，减少人力投入。
二、传感器应用2.1 水位传感器：用于监测矿井内水位情况，实时反馈给控制器。
2.2 流量传感器：可用于监测排水管道的流量情况，判断排水效果。
2.3 温度传感器：用于监测水温情况，防止水温过高影响排水系统正常运行。
三、控制器设计3.1 控制逻辑：控制器根据传感器反馈的水位信号，实现自动控制排水操作。
3.2 控制算法：控制器采用PID控制算法，根据实时水位情况调整排水量，保持矿井内水位在安全范围内。
3.3 远程控制：控制器支持远程监控和操作，方便矿井管理人员实时掌握排水系统运行情况。
四、执行器选择4.1 排水泵：作为排水系统的核心部件，排水泵应具有高效、耐用、低噪音等特点。
4.2 阀门：用于控制排水管道的通断，防止漏水情况发生。
4.3 水泵控制器：用于控制排水泵的启停和运行状态，保证排水系统的正常运行。
五、监控系统建设5.1 实时监测：监控系统可以实时监测矿井内水位、排水量等情况，及时发现问题并进行处理。
5.2 数据分析：监控系统可以对历史数据进行分析，为矿井管理人员提供决策支持。
5.3 报警功能：监控系统可以设定报警阈值，一旦超过设定数值即可自动报警，确保矿井安全运行。
总结：煤矿井下自动化排水系统的建设对于提高矿井生产效率、保障矿工安全具有重要意义。
通过合理设计传感器、控制器、执行器和监控系统，可以实现矿井排水系统的自动化运行，提高排水效率，减少事故发生的可能性，为煤矿行业的发展做出贡献。

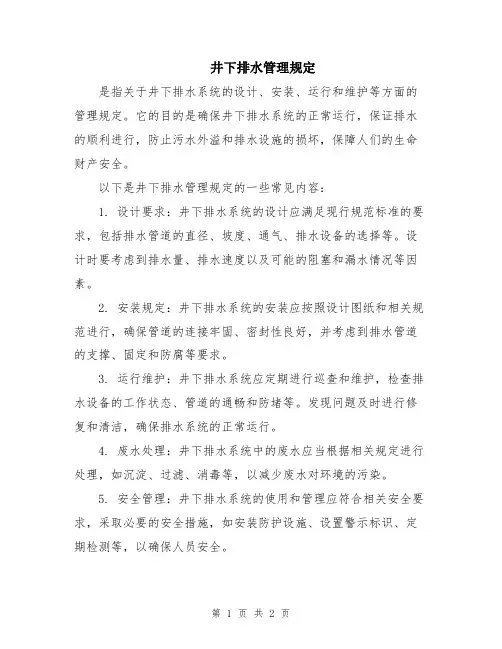

井下排水管理规定
井下排水管理规定
是指关于井下排水系统的设计、安装、运行和维护等方面的管理规定。
它的目的是确保井下排水系统的正常运行，保证排水的顺利进行，防止污水外溢和排水设施的损坏，保障人们的生命财产安全。
以下是井下排水管理规定的一些常见内容：
1. 设计要求：井下排水系统的设计应满足现行规范标准的要求，包括排水管道的直径、坡度、通气、排水设备的选择等。
设计时要考虑到排水量、排水速度以及可能的阻塞和漏水情况等因素。
2. 安装规定：井下排水系统的安装应按照设计图纸和相关规范进行，确保管道的连接牢固、密封性良好，并考虑到排水管道的支撑、固定和防腐等要求。
3. 运行维护：井下排水系统应定期进行巡查和维护，检查排水设备的工作状态、管道的通畅和防堵等。
发现问题及时进行修复和清洁，确保排水系统的正常运行。
4. 废水处理：井下排水系统中的废水应当根据相关规定进行处理，如沉淀、过滤、消毒等，以减少废水对环境的污染。
5. 安全管理：井下排水系统的使用和管理应符合相关安全要求，采取必要的安全措施，如安装防护设施、设置警示标识、定期检测等，以确保人员安全。
井下排水管理规定的具体内容可能因地区、行业和用途等不同而有所差异，用户在实际操作中应根据具体情况遵守当地的相关规定和标准。
矿井排水系统及设备
张家珥主排水泵房 水仓总容量：总2700 m3，其中内仓960 m3，外仓1740 m3。泵房安装有四台 MD280—65×5型离心式水泵，并配置两趟 φ273管路沿着张家珥管子道、张家珥回风立 井排至地面，每趟管路约500米。 安装有一台D155-30*9型离心式水泵，配置 一趟φ159管路沿二采区回风巷、轨道九联巷、 二采区皮带巷、回风六联巷、二采区回风巷、 一采区回风巷、轨道二联巷实现与井底泵房 的互排，管路总长约2400米。
煤矿用常用水泵图片
离心式水泵排水设备的组成
离心式水泵排水设备主要由水泵、电动机、起动设备、管路、管路附件 和仪表等部分组成。 装在吸水管末端的滤水器的作用是防止水中的杂物进入泵内。滤水器中 底阀的作用是当向水泵内灌引水时或水泵停止运转时，使水泵和吸水管 中的水不要漏掉。 装在排水管上的阀板的作用是用以调整水泵的流量和在关闭闸板的情况 下进行起动，以降低起动电流。 装在闸板上边的逆止阀作用是在水泵突然停止运转时，或在末关闭闸板 面防泵时，停止水力冲击。 放气栓的作用是在向水泵内灌引水时放掉泵内空气。 旁通管的作用是水泵在再次起动时，由排水管向泵内灌引水。 压力表和真空表的作用是检测排水管中的压力和吸水管中的真空度。
采区水仓的有效容量应当容纳4h的采区正常涌水量。水仓进口出 应设置箅子。对水砂充填和其他涌水中带有大量杂质的矿井，还应 当设置沉淀池。 水仓的空仓：容量应当经常保持在总容量的50%以上。
张家珥泵房仓容： 外仓1740+960=2700m3> 8*(70~72)=576m3
井底泵房仓容： 外仓600+800=1400m3> 8*(70~72)=576m3
采区泵房仓容： 外仓900+900=1800m3> 4*(70~72)=288m3
矿井排水系统
✓ 优点是只需一套排水设备； ✓ 缺点是上水平的水下放后再上
排, 损失了水的位能, 增加了 电耗。
(二) 多水平同时开采的排水系统
3.分段排水系统 将下水平的水用辅助排水设备排至上
水平的水仓中, 然后集中排至地面。
固定部分 进水段 出水段 中间段
吸水口, 水平
出水口, 垂直向上
1.D型泵的构造
固定部分
中间段
1.D型泵的构造
固定部分
出水段
1.D型泵的构造
轴承部分
单列向心滚柱轴承
为了防止水进入轴承, 泵轴两侧 采用“Ｏ”型耐油橡胶密封圈和 挡水圈。
1.D型泵的构造
水泵的密封
水泵各段之间的静止结合面采用纸垫密封。 转动部分与固定部分之间的间隙是靠密封环及填料来密封的。
排水管可沿井筒 敷设或敷设在专 用钻孔中,
(一) 单水平开采的排水系统
分段排水系统
（b）井筒中部开拓泵房和水仓 （c）只开中间泵房, 不开水仓
优点是上、下设备互不影响, 可 靠性高, 但开拓工程量大；
优先采用
不开拓中间水仓, 但因要求 上、下任意两台水泵都能串 联工作, 而使管路布置十分 复杂, 并且下部的排水设备 可能受到全井深的水头压力。
排水设备一般使用离心泵排水。
固定式排水设备的要求
1）主水泵房设置有工作水泵、备用水泵、检修水 泵。
2）工作水泵的排水能力应在20h内排出24h的正常 用水量；备用水泵的能力应不小于工作水泵能力的 70%, 并且工作水泵和备用水泵的总排水能力应在 20h内排出24h的最大用水量；检修水泵的能力应 不小于工作水泵的25%。
矿山排水安全操作规程
矿山排水安全操作规程矿山排水是指在矿井、隧道、地下洞室等地下工程中，为了保持和改善工作环境、防止地质灾害及保证矿山安全生产而进行的一系列排水措施和操作。
矿山排水的目的是降低地下水位，从而减少地下水对开采作业的干扰，提供一个安全的工作环境。
为了保证矿山排水的安全运行，制定和执行矿山排水安全操作规程是非常重要的。
本文将介绍矿山排水安全操作规程的主要内容，以确保矿山排水系统的有效运行。
首先，矿山排水安全操作规程应包括矿井及排水系统的基本情况介绍。
对于每个矿井及排水系统，应记录其地理位置、井号、井深、注水点、排水井、抽水设备等相关信息。
同时，应对井下水文地质条件、地面地质条件、地下水水位变化等进行详细描述，以便于制定相应的排水方案。
其次，矿山排水安全操作规程应规定矿山排水系统的运行管理。
包括排水系统的运行机构和责任人员的职责及要求，如监测人员应定期检查各排水井的泵机状态、电气设备、阀门等，保证排水系统的正常运行。
同时，还应制定排水系统维护和保养的具体方法和频率，以确保设备的良好状态和长期稳定运行。
第三，矿山排水安全操作规程应明确防止突然涌水等突发情况的应急处理措施。
应急预案是矿山排水安全操作规程的重要内容之一。
针对不同的突发情况，比如突然涌水、排水设备故障、排水井堵塞等情况，制定详细的应急处理措施和应急处置流程，确保在突发情况下能迅速做出反应，保障人员的生命安全和矿山的正常生产。
此外，矿山排水安全操作规程还应规定相应的安全措施和个人防护要求。
矿山排水作业是一项安全风险较大的工作，操作人员必须严格遵守相关的安全规定。
包括但不限于佩戴安全帽、穿戴防护服、做好防滑措施等。
此外，排水井必须设有防护栏杆，以保证人员的安全。
最后，矿山排水安全操作规程应规定排水系统巡视和维护的频率和内容。
定期的巡视和维护对于排水系统的安全运行至关重要。
巡视人员应按照规定的频率和内容对排水系统进行检查，发现问题及时修复，预防故障的发生。
煤矿自动化方案——煤矿井下自动化排水系统
煤矿自动化方案——煤矿井下自动化排水系统一、引言煤矿井下排水系统是煤矿生产中至关重要的一环，它的稳定运行对保障矿井安全生产起着重要作用。
然而，传统的人工操作排水系统存在效率低、安全隐患大等问题。
因此，本文将介绍一种煤矿井下自动化排水系统的方案，旨在提高排水效率、降低安全风险，实现煤矿生产的智能化和自动化。
二、系统概述煤矿井下自动化排水系统由以下几个主要组成部份构成：1. 传感器网络：通过在矿井各个关键位置安装压力传感器、液位传感器等传感器设备，实时监测矿井水位、压力等参数，将数据传输至控制中心。
2. 控制中心：负责接收传感器网络传输的数据，并根据预设的算法和逻辑进行数据处理和决策，控制排水设备的运行。
3. 排水设备：包括排水泵、管道系统等，根据控制中心的指令，自动调节排水泵的启停、流量等参数，实现矿井排水的自动化。
4. 数据存储与分析：将传感器网络采集到的数据进行存储，并进行数据分析，以便后续的优化和决策支持。
三、系统工作流程1. 传感器数据采集：传感器网络实时监测矿井水位、压力等参数，将数据传输至控制中心。
2. 数据处理与决策：控制中心接收传感器数据后，根据预设的算法和逻辑进行数据处理和决策。
例如，当矿井水位超过安全范围时，控制中心将发出指令启动排水泵。
3. 排水设备控制：根据控制中心的指令，排水设备自动调节排水泵的启停、流量等参数，实现矿井排水的自动化。
4. 数据存储与分析：系统将传感器网络采集到的数据进行存储，并进行数据分析，以便后续的优化和决策支持。
四、系统特点与优势1. 提高排水效率：自动化排水系统能够实时监测矿井水位、压力等参数，及时发现问题并采取相应措施，提高排水效率，减少矿井积水风险。
2. 降低安全风险：传统的人工操作排水系统存在操作人员安全隐患，而自动化排水系统能够减少人工干预，降低事故风险，保障矿工的安全。
3. 提升生产效率：自动化排水系统能够实现矿井排水的自动化控制，减少人工干预，提高生产效率，降低人力成本。
矿井主排水系统管理规定
矿井主排水系统安全管理规定一、设计选型、到货验收及保管（一）设计选型必须符合国家和行业有关规定及技术政策。
选购的设备必须有鉴定证书和生产许可证。
（二）设计选型后必须由分管领导组织有关部门进行设计审查后，组织实施。
（三）设备到货后有关部门必须按设备装箱单进行验收。
查验设备、辅机、随机配件及技术资料。
验收发现缺件、破损、严重锈蚀、资料不全等问题，由采购部门负责解决。
（四）设备技术资料:１、使用说明书。
２、产品出厂合格证、煤矿矿用产品安全标志。
３、设备总装图、基础图。
４、易损零部件图。
５、电气控制原理图、安装接线图。
６、控制设备、主电机试验报告。
(五）查验合格的设备应及时安装调试，投入使用。
暂时不使用的设备必须入库妥善保管，定期维护保养，防止日晒、雨淋、锈蚀、损坏和丢失，并做好防火防盗工作，设备严禁拆套使用。
二、设备及管路的安装、验收㈠设备及管路安装１、设备及管路安装前必须对矿建项目依据设计要求进行严格的验收，水泵、电动机、三阀、底盘的配套尺寸和结构符合设计要求，以保证安装质量。
２、工程计划开工前，必须制定安全施工技术措施、安装程序和方法，明确工程质量要求。
⑴施工组织：明确施工项目负责人、技术负责人、质量检查员、安全检查员及之间的责任和关系。
⑵安装主要依据：由设计部门和厂家提供的设备装配图、安装图、基础图、平面布置图、原理图等图纸。
⑶质量标准和技术要求：依据《煤矿安装工程质量检验评定标准》•MT5010-95和随机技术文件，编制水泵及管路安装、防腐质量标准和要求。
⑷设备安装：水泵及管路安装需编制安装程序表及施工方法、安装进度表、安装网络图。
⑸设备的试验、调试和试运行：根据质量标准和技术要求，编制水泵和电气控制设备的试验调试方法，管路耐压试验方法及系统试运行试验方案。
㈡安装验收的图纸及资料１、设备出厂说明书、合格证、装箱单。
２、装配图和易损件图。
３、设计施工图和基础图。
４、安装竣工图和竣工报告。
５、调试记录及试验报告。
矿山排水系统设计与优化
矿山排水系统设计与优化随着矿山深度开采的进行，矿山排水系统的设计与优化变得越发重要。
随着矿山深度开采的进行，地下水涌入量增加，导致矿井涌水量增大、涌水压力增大。
因此，设计与优化矿山排水系统，成为矿山生产工作中一个非常重要的环节。
主要包括排水管道的设置、抽水设备的选择和排水系统的管理运营等方面。
合理的排水系统设计和优化能够有效减少矿山涌水量，提高矿山生产效率，保障矿山生产安全。
本文将就矿山排水系统设计与优化进行深入探讨。
首先，矿山排水系统设计的基本原则是根据矿山地质条件确定排水方案，确保矿山生产安全。
矿山的地质条件对排水系统设计和优化起着至关重要的影响。
不同地质条件下，矿山的涌水情况、涌水量和涌水压力都不同，需要针对具体地质条件进行排水系统设计和优化。
在选择排水方案时，需要充分考虑矿山的地下水位、地层构造、岩性、断裂带等因素，从而确定合理有效的排水方案。
其次，在排水系统设计过程中，排水管道的设置是非常重要的一环。
排水管道的设置涉及到排水系统的顺利运行和排水效果的达成。
合理设置排水管道可以有效降低矿山涌水量，减少涌水压力，保障矿山生产的顺利进行。
排水管道的设置需要考虑到矿井的地质构造、涌水情况和涌水量等因素，采取合适的布管方式和管道材料，确保排水系统的安全、高效运行。
除了排水管道的设置，抽水设备的选择也是矿山排水系统设计与优化中非常关键的一环。
抽水设备的选择直接影响到排水效果和工作效率。
在选择抽水设备时，需要充分考虑矿山的涌水量、涌水压力、排水井深度等因素，选择合适的抽水设备。
根据涌水量大小可以选择不同类型、规格的抽水设备，确保排水系统的正常运行。
最后，在排水系统的管理运营方面，也是矿山排水系统设计与优化的重要组成部分。
排水系统的管理运营涉及到排水设备的维护保养、运行监测等方面。
及时维护抽水设备，定期检查排水系统的运行状况，发现问题及时处理，确保排水系统的稳定运行。
同时，加强对排水系统的管理监督，建立健全的排水系统管理制度，提高排水系统的管理水平，确保矿山生产的连续性和稳定性。
矿井主排水系统安全技术管理规定
矿井主排水系统安全技术管理规定矿井是一个复杂的工程系统，主排水系统的安全技术管理至关重要。
为了保障矿井的顺利生产和工人的安全，必须制定科学严格的管理规定，确保主排水系统的安全运行。
一、矿井主排水系统的构成及运行必要性主排水系统是用于排除矿井地面和井下涌水和液体悬浮物的环保设备。
矿井主排水系统通常包括抽水站、水牢房、水井、输水管道、水泵、泵房、控制中心等。
主排水系统的运行非常重要，因为非常规的涌水、地面裂隙和岩体失稳等不可预测的事件可能导致矿井淹水事故。
而矿井淹水事故往往会导致人员伤亡和产生巨额经济损失。
因此，主排水系统的安全技术管理尤为重要。
二、主排水系统的安全技术管理规定1. 技术管理人员的任命矿井主排水系统必须由专业人员负责，并严格按照标准程序进行完善的维护计划。
技术管理人员必须具有相关专业背景和资历，能够理解和尊重包括生命安全在内的有关规定和标准。
2. 系统的安全性主排水系统必须具有高标准的安全性。
这意味着必须使用符合国家标准的高质量设备和材料，并遵守严格的检测标准和程序。
3. 监控系统的完善矿井主排水系统必须配备现代化的监控系统，以确保始终处于安全运行状态。
这可能包括应急通讯系统、广播系统和火警报警器等。
此外，必须还采用适当的自动化和控制技术，以降低误差和提高生产效率。
4. 安全教育每位矿工都必须了解主排水系统的安全性和操作要求。
所有职员必须参加定期的安全培训，以提高他们的意识和能力。
5. 应急措施矿井主排水系统必须设有完整的应急预案，以迅速应对潜在的危机。
预案中必须明确各个职能部门的行动方案，确定指挥体系，以及协调应对突发事件的参与方。
6. 设备的维护和管理设备的维护和管理必须按照标准程序进行。
矿井主排水系统中的所有部件和设备必须经过定期维护和检查，以确保其正常运转。
7. 安全检查随着时间的推移，矿井主排水系统的质量会逐渐恶化。
因此，必须进行定期的安全检查，以确保它们能够继续安全运行并且能够在任何时候应对突发事件。
矿井主排水系统安全技术规范本（3篇）
矿井主排水系统安全技术规范本一、引言矿井主排水系统是矿井生产过程中不可或缺的重要设施，它的安全运行对矿山的生产和工人的生命财产安全有着重要影响。
为了保证矿井主排水系统的安全可靠运行，制定本技术规范。
二、总体要求1. 矿井主排水系统的设计、施工、维护和管理应符合国家有关标准和规范的要求；2. 矿井主排水系统的设备选型和使用应符合相应的技术规程；3. 矿井主排水系统的设备应定期进行维护和检修，确保其正常运行；4. 矿井主排水系统的安全管理应严格执行，确保系统的安全运行；5. 矿井主排水系统的操作人员应具有相应的资质和技能；6. 矿井主排水系统应定期进行安全评估和隐患排查，确保系统的安全性。
三、矿井主排水系统的设计与施工1. 矿井主排水系统的设计应满足矿井的排水需求，确保排水效果达到设计要求；2. 矿井主排水系统的施工应按照设计图纸和相关规范要求进行，各项工序应符合施工工艺要求；3. 矿井主排水设备的选型应根据矿井的特点和排水要求进行，设备的质量和性能应符合要求；4. 矿井主排水系统的设备安装和调试应由具有相应资质和经验的专业人员进行，并做好安全防护工作；5. 矿井主排水系统的施工过程中应注意文明施工，遵守安全规范，确保作业人员的安全。
四、矿井主排水系统的设备维护与管理1. 矿井主排水系统的设备应定期进行维护和检修，设备的维护计划应合理设置；2. 矿井主排水设备的维护应有专门的人员负责，维护人员应具备相应的技能和经验；3. 矿井主排水设备的维护过程中，应注意设备的安全使用，严禁操作人员未经培训和资质的人员进行维修；4. 矿井主排水设备的故障应及时处理，确保设备的正常使用；5. 矿井主排水设备的管理应建立健全，包括设备档案管理、备件管理、巡检制度等。
五、矿井主排水系统的安全管理1. 矿井主排水系统的安全管理应建立健全，明确责任、权力和权限，并制定相应的工作制度和办法；2. 矿井主排水系统的操作人员应接受培训，具备相应的技能和知识，严禁无资质人员操作设备；3. 矿井主排水系统的安全管理应做好记录和统计工作，及时发现和处理问题；4. 矿井主排水系统的安全管理应与相关部门密切合作，共同推进矿山的安全生产工作；5. 矿井主排水系统的安全管理应定期进行监督检查和评估，及时纠正存在的问题与隐患。
煤矿综合自动化系统-排水系统-
➢ 多回路组合开关柜
➢ 集中操作台
➢ 液控闸阀
➢ 电动球阀
➢ 传感器（液位、温度、压力、流量）
上位机监控
➢ 服务器
➢ 网络交换机
➢ 机柜及其它通讯附件
视频监控
➢ 防爆摄像机
➢ 画面分割器
➢ 视频卡
➢ 隔爆光端机及其它通讯附件
7
防爆PLC器 压力传感器
防爆摄像仪
超
投
流
声
入
量
波
式
计
液
液
位
位
计
计
温度传感器
电 动 球 阀
闸 阀
服 务 器
8
系统设备-防爆PLC控制器特点
✓ 快开门结构 ✓ 鼠标、键盘、遥控操作 ✓ 模块化机芯 ✓ 折叠式安装技术 ✓ 通讯网络：工业以太网 ✓ 西门子PLCS7300 ✓ 具有RS485总线
9
系统设备-电液闸阀特点
✓ 手动、自动两种操作方式 ✓ 标准液压接口 ✓ 模块化结构 ✓ 不锈钢阀芯 ✓ 具有减震功能
系统技术性能及特点-1
➢先进性：系统为当今工业控制系统的领先产品，地面控 制主站采用计算机进行优化控制，控制分站为国际品牌的 PLC 控制器。系统可对整个控制过程进行集中监控，能实 时采集和显示现场各生产环节设备的运行状态，具备数据 处理及与全矿井综合控制系统联网功能。
➢可靠性：具有自诊断功能和故障处理能力，保证系统的 可靠运行。
煤矿综合自动化系统
【排水系统】
1
主井排水控制系统
工业以太网TCP/IP
上位操作画面
高压开关柜
矿用隔爆兼本安型PLC控制器
超声波液位仪 正负压传感器 投入式液位仪 超声波流量计
矿井排水系统设计规范2024
引言概述:矿井排水系统在矿山工程中起着至关重要的作用，它能够有效地控制矿井中的水位，保证采矿过程的安全高效进行。
为了保证矿井排水系统的设计、建设和运行达到一定的要求，必须遵循严格的设计规范。
本文将围绕矿井排水系统设计规范展开详细论述，以期为矿山工程人员提供一定的参考和指导。
正文内容:1. 设计要求:1.1 矿井排水系统的设计目标1.1.1 提高矿井的采矿效率1.1.2 保证矿区的安全生产1.1.3 减少矿井排水对环境的影响1.2 系统设计的技术要求1.2.1 确定矿井的排水能力需求1.2.2 合理选择矿井排水系统的类型及设备1.2.3 确定排水管路的布置和直径1.2.4 设计防渗和防漏措施1.2.5 提高排水系统的可靠性和经济性2. 排水系统的基本构成和设计要点:2.1 主排水井的设计要点2.1.1 确定主排水井的位置和数量2.1.2 确定主排水井的尺寸和结构2.1.3 确定主排水井的设备和自动控制系统2.2 支排水井的设计要点2.2.1 确定支排水井的位置和数量2.2.2 确定支排水井的尺寸和结构2.2.3 确定支排水井的排水设备和安全措施2.3 排水管道的设计要点2.3.1 确定排水管道的布置路径2.3.2 确定排水管道的材料和直径2.3.3 设计合理的排水管道的坡度和支撑要求2.4 排水泵站的设计要点2.4.1 根据实际需要确定排水泵站的位置和数量2.4.2 设计合理的泵站结构和设备配置2.4.3 考虑排水泵站的安全运行和维护3. 排水系统的安全管理和运行控制:3.1 安全管理的要点3.1.1 确定排水系统的安全管理责任部门和人员3.1.2 制定排水系统日常巡视和维护的管理规范3.1.3 建立排水系统的安全事故报告和应急预案制度3.2 运行控制的要点3.2.1 监测矿井水位和排水系统的运行状态3.2.2 根据实际需要调整排水系统的运行参数3.2.3 定期检修和维护排水系统的设备和管道4. 矿井排水系统的环境要求和节能措施:4.1 矿井排水对环境的影响分析4.1.1 淤泥、矿砂和有害物质的处理4.1.2 矿井排水对地下水和地表水的影响4.1.3 矿井排水的噪声和振动控制4.2 矿井排水节能措施4.2.1 设计合理的排水系统水力特性4.2.2 优化排水井和泵站的能耗4.2.3 使用节能型排水设备和材料5. 矿井排水系统的维护和改造:5.1 排水系统的日常维护5.1.1 清理排水井和管道的淤泥和堵塞物5.1.2 定期检查和更换排水设备的磨损部件5.1.3 检修和校准排水系统的自动控制设备5.2 排水系统的改造和升级5.2.1 根据实际需要进行排水系统的改造和扩建5.2.2 选用先进的排水设备和控制技术5.2.3 考虑未来矿山开采的扩展和排水需求总结:矿井排水系统的设计规范对于矿山工程的顺利进行和安全生产具有重要的意义。
煤矿矿井供水与排水系统设计与优化
煤矿矿井供水与排水系统设计与优化煤矿是我国重要的能源产业，但同时也是一个高风险行业。
在煤矿生产中，供水与排水系统的设计与优化是至关重要的环节。
合理的供水与排水系统不仅可以确保矿井的正常生产运行，还能有效降低事故发生的风险。
首先，煤矿矿井供水系统的设计与优化是确保矿井正常运行的基础。
矿井供水系统主要包括水源、水处理设备、输水管道等组成部分。
水源的选择应根据地下水水质、水量等因素进行合理评估，以确保供水的可靠性和水质的安全性。
水处理设备的选择和布置应考虑到矿井的实际情况，以提高水质的稳定性和处理效率。
输水管道的设计应合理布置，以减少压力损失和泄漏风险。
其次，煤矿矿井排水系统的设计与优化是确保矿井安全生产的重要环节。
矿井排水系统主要包括排水井、排水管道、排水泵站等组成部分。
排水井的布置应根据矿井的地质条件和工作面的布置合理选择，以保证排水的畅通性和排水效率。
排水管道的设计应考虑到管道的材质、直径和坡度等因素，以减少堵塞和泄漏的风险。
排水泵站的选择和布置应根据工作面的深度、水位变化等因素进行合理评估，以确保排水的可靠性和稳定性。
此外，煤矿矿井供水与排水系统的优化也是提高矿井生产效率和降低能耗的重要手段。
供水系统的优化可以通过提高水源利用率、减少水处理设备的能耗等方式来实现。
例如，可以采用循环水利用技术，将用水进行回收再利用，减少对水资源的消耗。
排水系统的优化可以通过改进排水井的布置和排水管道的设计，提高排水效率，减少能耗。
同时，还可以采用节能型的排水泵站设备，降低能耗的同时提高排水效率。
在煤矿矿井供水与排水系统的设计与优化过程中，还应注重安全管理和技术创新。
安全管理是确保矿井供水与排水系统安全运行的基础。
矿井企业应建立健全的安全管理制度，加强对供水与排水设备的维护和检修，定期进行安全检查和隐患排查。
技术创新是推动煤矿供水与排水系统优化的动力。
矿井企业应加强科研力量建设，开展供水与排水系统的技术研究和创新，引进先进的供水与排水设备和技术，提高矿井供水与排水系统的可靠性和效率。
矿井供、排水,压风管路管理办法
矿井供、排水、压风管路管理办法签发：为进一步规范井下管路系统,明确各单位的职责范围，消除管理中死角,更好地服务生产,按照主管路集中管理,支管路谁使用谁维护原则进行管理,特制定本办法。
一、职责划分:1、机电运输部职责:负责全矿井供、排水、压风管路设计、审批及标准化管理工作。
2、机电队:负责全矿井下供水压风系统井筒管路, 大巷主管路日常检查、维护和故障处理及系统改造工作。
3、各使用单位职责:负责本工作面供水、压风、排水管路的安装，标准化管理、日常检查、维护和故障处理及系统改造工作。
二、管路的安装标准:井下压风、排水、供水管路的安装是标准化的重要部分,为进一步规范管路安装标准,对管路安装标准要求如下:1、管路颜色要求:供水(防尘)管路为红色压风管路颜色为蓝色排水管路颜色为黄色注氮管路颜色为绿色黄泥灌浆管路颜色为灰色2、管路安装高度要求:安装高度按设计要求3、安装顺序:从下到上依次为注浆（注氮）管路、排水管路、压风管路、供水管路的顺序进行安装4、安装方式:采用专用的管路抱箍进行吊挂 ,吊挂点固定在帮锚杆上,吊挂间距为4米。
5、管路跨越巷道要求:管路如需跨越巷道,必须做龙门架过渡,不得用橡胶软管连接,龙门架高度与巷道顶部距离为300mm。
6、管路与电缆发生交叉的处理方法:管路在安装过程中如与电缆发生交叉时,采用管路躲避电缆的方法，如无法躲避，电缆必须在管路上方，并保持300mm以上距离。
7、其它要求:(1)所有管路在巷道拐弯时,必须采用相应的弯头进行过渡。
(2)管路与电缆必须分帮布置,严禁敷设在同一侧。
(3)压风、供水（防尘）管路必须每50米留一个DN19的三通并加装快速阀门,供防尘和巷修使用。
(4)压风、供水管路在工作面入口处必须出三通加装阀门,以便于以后连接时不影响整个系统的运行。
三、管理规定:1、管线吊挂平直、稳、整齐，走向合理,管线上无积尘、无杂物,管路接头严实无滴漏。
2、所有巷道交叉口配弯管或三通时必须满足标准化及美观等要求,达到过渡平滑,靠近巷帮。
矿井排水系统
矿井排水系统一、排水系统 1. 矿井排水方式矿井的排水方式有两种: 卧式水泵吸入式的排水方式和潜水泵排水的排水方式。
其中按卧式水泵的吸水方式，泵房的布置有吸入式和压入式两种装置。
目前，一般采用卧式水泵吸入式的排水方式。
1) 吸入式和压入式排水方式吸入式和压入式排水方式主要是因泵房布置上的差异，而带来各自的特点及适用范围。
压入式泵房布置上的特点是: 泵房低于水仓和大巷，水泵利用水仓自然水头进水，不需要灌水启动，并可避免泵壳内充气。
因此，便于自动控制和有利于延长水泵的寿命; 由于水泵低于水仓水位，无底阀，故水泵的效率较高，电耗较少。
但由于泵房低于水仓和大巷，泵房的适用条件稍差，积水不便排除，设备运输不便。
同时，泵房的通道、管子道、控制分水阀的通道等辅助巷道工程量较吸入式大。
所以，目前压入式排水方式采用不多。
只有当矿井排水设备选用高转数(300Or/min) 、高扬程、大流量的水泵时，由于这种泵的吸入性不能满足吸入式的要求，可采用压入式布置方式; 或当矿井排水泵吸程较低，不能适应水仓布置时，也可采用压入式。
吸入式是目前采用较多的一种排水方式。
除上述特定的条件外，一般均选用卧式水泵吸入式排水方式。
2）潜水泵排水潜水泵是一种将泵体潜入水中工作的水泵，并可在地面控制。
因此当遇到水患时，可在井下采用潜水泵排水，它具有水泵不受淹没的威胁，可延缓矿井被淹的时间，有利于进行排水抢救工作，安全性高的优点。
另外，潜水泵还有不需灌水启动、易于自动控制、系统和结构简单、维修量小、可靠性高和效率高等优点。
目前，潜水泵在我国矿井使用还很少，仅用作矿井被淹后的恢复抢救工作，作为矿井主排水设备，还缺少使用经验。
2. 矿井排水系统的设施与设备矿井排水的过程是: 矿井内的水经排水沟流到井底车场，汇入水仓。
水仓中的水，通过泵房中的水泵，经管子道，井筒中的水管排至地面。
下面分别对有关主要的设施及设备作以介绍。
1) 水仓水仓是井下排水系统的贮水巷道，同时还起着澄清污水的沉淀作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
矿井主排水系统管理
1 设备选型、到货验收及保管
（一）设计选型必须符合国家和行业有关规定及技术政策。
选购的设备必须有鉴定证书和生产许可证。
（二）设计选型后必须由分管领导组织有关部门进行设计审查后，组织实施。
（三）设备到货后有关部门必须按设备装箱单进行验收。
查验设备、辅机、随机配件及技术资料。
验收发现缺件、破损、严重锈蚀、资料不全等问题，由采购部门负责解决。
（四）设备技术资料:
１、使用说明书。
２、产品出厂合格证、煤矿矿用产品安全标志。
３、设备总装图、基础图。
４、易损零部件图。
５、电气控制原理图、安装接线图。
６、控制设备、主电机试验报告。
(五）查验合格的设备应及时安装调试，投入使用。
暂时不使用的设备必须入库妥善保管，定期维护保养，防止日晒、雨淋、锈蚀、损坏和丢失，并做好防火防盗工作，设备严禁拆套使用。
2 设备及管路的安装、验收
一、设备及管路安装
１、设备及管路安装前必须对矿建项目依据设计要求进行严格的验收，水泵、电动机、三阀、底盘的配套尺寸和结构符合设计要求，以保证安装质量。
２、工程计划开工前，必须制定安全施工技术措施、安装程序和方法，明确工程质量要求。
（1）施工组织：明确施工项目负责人、技术负责人、质量检查员、安全检查员及之间的责任和关系。
（2）安装主要依据：由设计部门和厂家提供的设备装配图、安装图、基础图、平面布置图、原理图等图纸。
（3）质量标准和技术要求：依据《煤矿安装工程质量检验评定标准》 MT5010-95和随机技术文件，编制水泵及管路安装、防腐质量标准和要求。
（4）设备安装：水泵及管路安装需编制安装程序表及施工方法、安装进度表、安装网络图。
（5）设备的试验、调试和试运行：根据质量标准和技术要求，编制水泵和电气控制设备的试验调试方法，管路耐压试验方法及系统试运行试验方案。
二、安装验收的图纸及资料
１、设备出厂说明书、合格证、装箱单。
２、装配图和易损件图。
３、设计施工图和基础图。
４、安装竣工图和竣工报告。
５、调试记录及试验报告。
６、安装工程质量检验评定表。
（三）竣工验收
1、工程安装完毕后，由施工单位按有关标准进行自检验收，合格后向主管部门提出申请，主管部门组织质监、设计、设备管理、施工和使用单位等，对该工程进行交接验收。
2、检验工程技术档案、竣工图、隐蔽工程记录、调试报告和设备清单等资料。
3、工程安装质量通过查阅资料和抽检，进行安装质量评定，对存在问题提出处理意见，填写工程竣工移交报告、移交验收鉴定书、质量认证意见。
4、组织施工和使用单位编制运行实施计划和操作规程，检查运行情况。
3
4 技术资料管理
健全技术档案，做到一台一档。
一、主排水泵系统资料
1、排水系统图和技术特征卡片（排水系统图：逆止阀位置、闸阀位置、型
式、配水门位置、水仓容积、排水管路壁厚、长度、直径，矿井正常涌水量及最大涌水量、水泵、电机主要技术特征）。
2、排水泵房设备平面布置图和引水设施布置图。
3、水泵易损零部件图。
4、供电系统图和控制原理图。
5、水泵使用说明书。
6、设备更换记录和检修记录。
7、技术测定分析报告。
8、联合试运转报告。
9、各种仪表校验记录。
10、电气试验和整定记录、安全保护计算整定校验记录。
11、重大及以上机电事故分析报告。
12、经济运行资料。
二、建立制度，现场张挂。
1、要害场所管理制度。
2、岗位责任制度和包机制度。
3、交接班制度。
4、领导干部上岗查岗制度。
5、操作规程。
6、设备定期检修制度。
7、设备巡回检查制度。
8、主排水系统经济运行管理制度。
9、突水状态下主排水系统操作程序和抢险预案。
三、存放记录
1、要害场所登记簿。
2、运转日志、巡回检查记录。
3、设备检修记录。
4、水泵大修及更新记录
5、防水门、水仓和配水闸门检查记录。
6、主排水泵事故记录。
四、张挂图纸
1、矿井排水系统图。
2、供电系统图。
3、巡回检查图。
4、主排水泵、电动机技术特征卡。
