气动测量仪工作原理

气动测量仪工作原理一、引言气动测量仪是一种广泛应用于工业领域的测量仪器，其主要作用是测量气体的压力、流量、温度等参数。

气动测量仪具有精度高、响应速度快等优点，因此在许多行业中得到了广泛应用。

本文将详细介绍气动测量仪的工作原理。

二、气动测量仪的基本结构气动测量仪由以下几个部分组成：1. 传感器：传感器是气动测量仪最重要的部分，它能够将被测物理量转换为电信号或机械位移信号。

2. 放大器：放大器是对传感器输出信号进行放大和处理的设备，其主要作用是将微弱的传感器信号放大到适合于后续处理的级别。

3. 显示装置：显示装置是将处理后的信号转换为人们能够看懂的形式，并显示出来。

4. 控制装置：控制装置根据显示装置所显示出来的结果，对被控对象进行控制。

三、气动测量仪的工作原理1. 压力传感器压力传感器是一种将被测压力转换为电信号的传感器。

其工作原理基于普通弹簧测力计的原理，即当受力物体发生变形时，所受到的弹性回复力也会随之变化。

压力传感器的基本结构如下图所示：其中，弹簧与被测介质相连，当被测介质中的压力发生变化时，弹簧也会产生一定程度的形变。

这种形变会导致电阻片上出现微小的形变位移，从而改变电阻值。

因此，通过测量电阻值的变化就可以得到被测介质中的压力大小。

2. 流量传感器流量传感器是一种将被测流体流量转换为电信号或机械位移信号的传感器。

其工作原理主要有以下几种：（1）旋转式流量计旋转式流量计是利用液体或气体对叶轮产生作用力使叶轮旋转，并通过旋转角度和时间来计算出流量大小。

其基本结构如下图所示：其中，液体或气体从入口进入，并对叶轮产生作用力使其旋转。

随着流速增加，叶轮的旋转速度也会增加，从而产生一个脉冲信号。

通过测量脉冲信号的数量和频率，就可以得到流量大小。

（2）差压式流量计差压式流量计是利用被测介质在管道中流动时产生的压力差来计算出流量大小。

其基本结构如下图所示：其中，管道中夹有一个孔板，当被测介质从孔板中通过时，会产生一个静压和动压差。

气动测量仪

QFE型浮标气动测量仪一、气动测量仪原理测量原理实质是把被测量的只存变化转换成为相应的空气流量变化,当压缩空气通过锥度玻璃管时,流量的变化就使得浮在玻璃管内的浮标位置作相应的变化,于是从刻度尺上浮标的位置的变化就可以直接读出被测量尺寸的变化通过孔为d的喷嘴端面与被测量表面间的间隙的空气流量Q与圆柱侧面积μd s成函数关系：Q=f(πds)当喷嘴孔径d固定不变时，流量Q仅于间隙S成函数关系：Q=f(s)二、测量仪结构压紧螺钉根据各部分作用不同,可分为四部分:空气过滤器,空气稳压器,指示部分,测量装置●空气过滤器:除去压缩空气中的水份,油份和夹杂物.压缩空气由进气口进入空气过滤器内部,经过过滤装置除去压缩空气中的水份,油份和杂质,由出气口排出,凝积下来的水份和油份可以打开下部的放水阀排除●空气稳压器:将波动的压缩空气变成恒压的压缩空气,以保证满意的测量结果●指示部分:用于指示被测量尺寸进行度数的部分,其主要部分是锥度玻璃管,浮标和刻度尺.为了便于测量头的制造,调整和使用方便,还具有零位调整和倍数调整部分●测量装置:直接用于测量工件尺寸的,其结构随着测量要求的不同而不同.三、测量用途根据不同的测量要求设计出相应的气动测量装置配合使用,主要做如下类型的精密测量:●内孔直径●同轴度●平面度●外圆直径●垂直度●其他一些特殊的测量●直线度(孔)●槽宽四、安装与连接安装●量仪本体应垂直安装在没有振动的工作台上,以保证浮标能自由的上,下移动,不与玻璃管相碰,而且没有显著的摆动现象●空气过滤器应垂直安装在低于仪器约500mm的位置,要便于放水,不能横放倒置●量仪本体要安装于干燥和不受日光暴晒的地方连接●把空气过滤器的进气接头用橡胶管接在压缩空气管路上,空气过滤器的出气接头用仪器所附带的具有金属连接帽的橡胶管与量仪本体进气阀连接.量仪本体输出接头通过塑料软管与测量装置的接头相连接.管路的连接应注意管内是否清洁,最好先用高压空气吹净.五、操作方法测量工作前需做好如下的准备工作:●清洁干净相应的测量头及校对规,按管路连接的要求,连接在仪器正面的出气接头上●供给压缩空气----从压缩空气站出来的压缩空气,往往含有一定量的水份和油份,要想解决这一问题,可以采取下列措施:(1)在压缩空气管路与空气过滤器用橡胶管连接之前,先将管路气阀打开待从管路喷出的压缩空气没有水份之后,再接在空气过滤器上.(2)压缩空气管路上装有两个气阀(图6)先把气阀1打开,将管路中的水份和油放除后,关闭气阀1,打开气阀2,送入压缩空气(3)在空气过滤器的前面,装上具有一定容积的的贮气筒(图7),使压缩空气管路中的水积存在储气筒内每天工作之前和工作完毕后,在通入压缩空气的情况下,将储气筒下部的放水阀打开,将积存的水放出.当空气过滤器通入压缩空气后,打开仪器进气阀,检查各连接部分是否有漏气现象,从测量喷嘴喷出的压缩空气是否正常(4)根据使用厂家的气源质量和对空气清洁度要求,还可选择我厂空气过滤器装置与量仪配套使用六、浮标式气动测量仪的调试以508A2内径62-0.013-0.033测校为例说明：其中测量上下环规分别为Φ61.9870及Φ61.9650将下限环规套上测头,旋转调零螺钉,使浮标对准下指针10位置的下两个单位将下限环规取下,套上上限环规,增大或降低倍率,再调节调零螺钉,使浮标对准上指针10的位置重复上两步直至分别套上上.下环规时,浮标分别对应上10,下10(低两个单位)位置七、气动测量仪使用时注意事项(1)气源净化是保持气动量仪正常使用的最重要的条件。

气动测量原理

气动量仪由来、测量原理及其应用气动测量技术就是通过空气流量和压力来测量工件尺寸的技术。

为了实现精密测量，气动量仪利用了这样一个物理原理：流量和压力都与间隙的大小成比例关系，同时压力和流量相互之间成反比例关系。

调压后的空气流通过调节阀——针阀、或镶有红宝石阻尼孔的调节阀等，——然后到达喷嘴处，如果喷嘴孔是对着大气时，最大流量通过喷嘴孔，此时在调节阀同喷嘴之间存在一个最小压力，我们称之为“背压”。

当我们使一障碍物从远至近靠近喷嘴孔时，喷出的空气流量就会因之而逐渐减少，同时背压值升高，喷嘴孔被完全挡住后，流量将为零，背压值将同调压阀的出口压力值相等。

在这个例子里，空气流量从最大变到最小，背压则与之相反，从最小到最大。

这个变化过程可以从流量—间隙、压力—间隙的曲线图中看出，除了压力和流量的初始和饱和阶段，这两条线段的其它部分都是直线，正是这种线形关系，奠定了气动量仪的测量基础。

这就是说，当流量增大或减小时，我们可以准确测量喷嘴孔与障碍物之间的间隙的变化，也就是测头到被测零件表面的间隙的变化，同样的，背压增大表明了测头喷嘴与工件间间隙值。

气动量仪发展简史从第一台气动量仪诞生到现在已经有六十多年。

世界历史上的第一台气动量仪，是第二次世界大战后，由法国的汽化器公司为了测量他们的汽化器喷射口而制造的，它是一台背压型气动量仪。

这种气动量仪由一个简单空气调节系统与一个灌满水带有刻度的管子（指示器）联接组成。

当时的设计采用了那个时代最简单的调压阀，前一个调节阀将空气流的压力调节到一个适当的值，然后空气流经过一个三通的“T”型管，“T”型管的竖直部分开口并且被浸在水中，多余的空气就通过这个通道变成气泡回到大气中。

第二个调节阀用于零位调节，而通过其后与水箱底部相通的压力示管的水面高度，操作人员就可以读出气动测头与第二个调节阀之间的背压变化，测量出工件表面到测头喷嘴之间的距离。

测量时，气动塞规被插入到化油器喷嘴孔中。

如果化油器喷嘴孔越大，用于置换的空气就越多，刻度管中的水被部分的置换。

气动量仪原理

气动量仪原理气动量仪是一种用来测量流体质量或体积流量的仪器，它利用了流体在管道中流动时产生的动量变化来进行测量。

气动量仪的原理基于动量守恒定律和质量守恒定律，通过测量流体在管道中的动量变化来计算流体的质量或体积流量。

下面我们将详细介绍气动量仪的工作原理。

首先，气动量仪通过管道中的节流装置来改变流体的动量。

当流体通过节流装置时，流体的速度会增加，而压力会降低。

这种动量的变化可以被气动量仪所测量。

其次，气动量仪通过测量流体在管道中的动量变化来计算流体的质量或体积流量。

通过测量流体在节流装置前后的压力差和速度变化，可以计算出流体的动量变化。

然后，根据动量守恒定律和质量守恒定律，可以得出流体的质量或体积流量。

在实际应用中，气动量仪通常采用差压传感器和流量传感器来测量流体在管道中的压力差和速度变化。

差压传感器可以测量流体在节流装置前后的压力差，而流量传感器可以测量流体的速度变化。

通过这些传感器的测量数据，气动量仪可以准确地计算出流体的质量或体积流量。

除了测量流体的质量或体积流量外，气动量仪还可以用于测量流体的密度和温度。

通过测量流体在管道中的压力和温度，可以计算出流体的密度。

而流体的密度和流体的质量或体积流量是密切相关的，因此气动量仪可以通过测量流体的密度来进一步提高流量的测量精度。

总之，气动量仪是一种通过测量流体在管道中的动量变化来计算流体的质量或体积流量的仪器。

它利用了动量守恒定律和质量守恒定律的原理，通过测量流体在管道中的压力差和速度变化来进行流量的测量。

在实际应用中，气动量仪可以通过差压传感器和流量传感器来实现对流体流量的准确测量，并且可以用于测量流体的密度和温度，从而提高流量的测量精度。

气动量仪的原理和应用

气动量仪的原理和应用1. 什么是气动量仪？气动量仪是一种用于测量流体动力学参数的设备，主要用于测量气体的流量、压力和温度等参数。

它基于气体的动力学原理和气体流动的特性进行设计和制造。

2. 气动量仪的工作原理气动量仪的工作原理基于流体动力学和气体流动的基本原理。

它主要通过测量气体对传感器的影响来得到所需的参数值。

2.1 流体动力学原理气动量仪的工作原理首先基于流体动力学的原理。

流体动力学研究流体在各种条件下的运动和力学特性。

在气动量仪中，利用了流体动力学的基本方程来建立模型，用于计算流体的压力、流量和温度等参数。

2.2 气体流动特性气体流动特性是气动量仪设计的基础。

气体在流动过程中具有的物理性质，如速度、密度、压力等，对于气动量仪的测量结果有着重要的影响。

气动量仪通过对气体流动特性的分析和测量，从而得到准确的参数值。

3. 气动量仪的应用领域气动量仪在各个领域都有广泛的应用。

以下是一些常见的应用领域：3.1 工业自动化在工业生产过程中，气动量仪被广泛应用于流体控制和测量。

它可以用于监测和控制流体的流量、压力和温度，从而实现自动化控制和优化生产过程。

3.2 环境监测气动量仪可用于环境监测领域，如测量空气质量、气体排放和大气污染等。

通过测量气体的流量、压力和温度等参数，可以及时监测环境中的污染物浓度，帮助保护环境和人体健康。

3.3 航空航天在航空航天领域，气动量仪被广泛应用于飞行器的气动性能测试和控制领域。

它可以测量飞行器周围气流的流速、压力和温度等参数，为飞行器的设计和改进提供重要的数据支持。

3.4 科学研究在科学研究领域，气动量仪可以被用于流体力学实验和气体动力学模拟。

研究人员可以通过测量气体流量、压力和温度等参数，来研究气体的流动规律和相应的物理性质。

4. 气动量仪的优势和不足4.1 优势•高精度：气动量仪可以实现对气体参数的高精度测量，可以满足多种应用需求。

•可靠性高：气动量仪采用先进的传感技术和设计，具有良好的稳定性和可靠性。

气动量仪测量内孔的使用方法

气动量仪测量内孔的使用方法气动量仪是一种用于测量内孔的工具，它可以帮助我们精确地测量内孔的直径、深度和形状等参数。

在工业生产和科研实验中，气动量仪是一种非常重要的测量工具，它可以大大提高工作效率和测量精度。

下面，我将详细介绍气动量仪测量内孔的使用方法。

一、气动量仪的基本原理气动量仪是一种基于气体流量测量原理的测量工具。

它通过将气体送入被测内孔，然后测量气体流量来计算内孔的直径、深度和形状等参数。

气动量仪主要由流量计、压力传感器、控制器和显示器等部分组成。

当气体通过被测内孔时，流量计会测量气体的流量，并将数据传输给控制器。

控制器会根据气体流量和压力传感器的数据计算出内孔的直径、深度和形状等参数，并在显示器上显示出来。

二、气动量仪的使用方法1. 准备工作在使用气动量仪之前，需要做好一些准备工作。

首先，要检查气动量仪的各个部件是否完好无损，如流量计、压力传感器、控制器和显示器等。

其次，要选择合适的测量头和气源，根据被测内孔的大小和形状选择相应的测量头，并连接好气源。

最后，要对气动量仪进行校准，确保测量结果的准确性。

2. 测量内孔直径测量内孔直径是气动量仪的基本功能之一。

在测量内孔直径之前，要先将测量头插入被测内孔中，确保测量头与内孔壁之间没有空隙。

然后，打开气源，让气体通过测量头进入内孔。

当气体流量稳定时，读取显示器上的测量值，即为被测内孔的直径。

3. 测量内孔深度测量内孔深度也是气动量仪的基本功能之一。

在测量内孔深度之前，要先将测量头插入被测内孔中，确保测量头与内孔底部之间没有空隙。

然后，打开气源，让气体通过测量头进入内孔。

当气体流量稳定时，读取显示器上的测量值，即为被测内孔的深度。

4. 测量内孔形状气动量仪还可以测量内孔的形状，包括圆形、椭圆形、方形、矩形等。

在测量内孔形状之前，需要选择相应的测量头，并将测量头插入被测内孔中。

然后，打开气源，让气体通过测量头进入内孔。

当气体流量稳定时，读取显示器上的测量值，并通过计算得出内孔的形状参数。

气动量仪的原理和操作方法

气动量仪的原理和操作方法气动量仪（Pitot Tube）是一种常用于测量流体速度的仪器。

它基于多达尔效应，并且通过测量流体静压和总压之间的差异来计算流体速度。

以下是气动量仪的原理和操作方法的详细介绍。

一、气动量仪的原理气动量仪由两个主要部分组成：静压孔和总压孔。

静压孔位于气动量仪的侧面，垂直于流体流动方向。

总压孔则位于气动量仪的正面，在流体流动方向上。

当流体经过总压孔时，会产生一个总压头（total pressure head），该压力头表示了流体的动能。

当流体穿过气动量仪时，由于速度的增加，静压孔的静压就会降低。

使用差压传感器测量静压和总压之间的差值，可以得到流体的速度。

根据连续性方程，流量可以通过流密度和速度的乘积得到。

因此，通过测量速度，可以计算流体的流量。

二、气动量仪的操作方法1.准备工作在操作气动量仪之前，需要对仪器进行准备工作。

首先，确保气动量仪的静压孔和总压孔没有任何堵塞物，因为这会影响测量的精确性。

其次，校准差压传感器，以确保测量结果的准确性。

2.安装气动量仪将气动量仪的总压孔对准流体流动方向，然后将其固定在流体管道或风道中。

确保气动量仪的静压孔与流体流动方向垂直。

安装好后，确保气动量仪的连接处完全密封，以避免漏气。

3.测量流体速度和流量通过差压传感器读取总压头和静压头的差异。

使用气动量仪的压力转换器将压力转换为对应的流体速度值。

根据测量结果，可以计算出流体的流量。

4.记录和分析结果将测量结果记录到数据表格中，包括流体速度和流量。

如果需要，还可以进行进一步的数据分析。

注意事项：1.在安装气动量仪时，确保仪器完全固定且连接处密封，以防止外部空气进入或内部空气泄漏。

2.定期检查气动量仪的静压孔和总压孔，清除任何堵塞物。

3.根据需要，定期校准差压传感器，以确保测量的准确性。

4.在操作气动量仪时，避免直接接触传感器，以防止损坏或误操作。

总结：气动量仪是一种测量流体速度和流量的常用仪器。

它基于伯努利定律和连续性方程的原理，通过测量静压和总压之间的差异来计算流体速度。

气动量仪测量原理

气动量仪测量原理
气动量仪的工作原理
一、气动量仪的构成
1、控制面板：控制面板是控制测量结果及数据收集的主要部件。

它一般包括
一个显示屏和三个按钮：即上下调节按钮，模式按钮和记录按钮。

2、气动活塞：气动活塞是测量空气流量的关键部件，它由以下三个部分组成：低压室、高压室和测量室。

其中，低压室起着改变气流方向的作用，高压室将活
塞拉伸，测量室用于衡量气流速度。

3、模拟处理器：模拟处理器是一种电路，负责将气动活塞的变动变成有用的
电信号，这些电信号用来显示流速单位和各种数据。

4、仪器接口系统：仪器接口系统是指仪器内部所需要的接口技术。

它可以将
模拟处理器所生成的数据发送出去，以便查看、打印或存储。

二、气动量仪的原理
当气体连接到活塞上时，低压室和高压室之间会结成通道，使活塞从高压室室中拉伸出来，拉伸的程度由气体的流量决定。

然后模拟处理器会将活塞的变化变
成有用的电信号，此电信号会根据气流的流量大小变换而变化。

最后仪器接口系统会将电信号发送到显示屏，从而显示流量及其他相关数据。

总之，气动量仪的原理是通过调整气体流量和动态变化的活塞，产生有用的电信号，测量气体的流量。

将电信号发送到控制面板的显示屏上，实现气动量仪测量的目的。

气动测量仪 (1)

节流通室：由一个变气阻、一个气容和一个恒气阻串联而成的组件叫节流通室。
测量方法气动量仪的操作方法
气动量仪的操作步骤：
A .清理干净相应的测量头和校对规 B. 清除空气过滤器中水，将管路按要求正确连接 C. 连接测量头，用校对规进行量仪调整。 D. 量仪调整好后，便可进行测量。测量过程中需间隔性用校对环规确认。
数显式气动测量仪
测量原理
1、气动量仪的概述
气动量仪的测量原理是比较测量法(使用环规对测量仪器进行标定）。其测量方法是将长度信号转化为压力或者流量信号，（喷嘴与工件之间间隙变化而变化）通过有刻度的玻璃管内的浮标示值或者电子屏显示，称为浮标式/数显式气动测量仪。
浮标式气动测量仪
数显式气动测量仪
测量原理
测量பைடு நூலகம்理
下面用喷嘴挡板机构说明其中原理
喷嘴挡板机构是由恒气阻、气容和喷嘴挡板构成的变气阻串联而成的节流通室，其结构如右图所示
喷嘴后的气容称为喷嘴背压室，室内压力称为喷嘴背压P背，此压力即为喷嘴挡板机构的输出压力。
恒气阻背压室喷嘴挡板
P源
h
P背
气流经过恒气阻时，由于恒节流孔孔径很小（一般为0.15～0.3mm），它将对压缩空气的流动造成很大的阻力，只是很少流量的气流通过恒节流孔进入背压室。而背压室中的压力是随喷嘴挡板间的相对位移而变化的。当挡板靠近喷嘴时，气阻增大，背压室内的气体不易排出，则P背上升；反之，挡板离开喷嘴时，气阻减小，由于喷嘴内径（一般为0.8～1.2mm）比恒节流孔径大，所以压缩空气很自由地跑到大气中，则P背下降。因此喷嘴挡板间的距离h不同，就有不同的P背，从而完成了挡板的微小位移转换成气压信号的任务。
注意事项
1、压缩空气压力保持在0.3-0.7MPa之间，气源要尽量清洁，干燥。

气动量仪原理

气动量仪原理
气动量仪是一种测量流体流动速度和流量的仪器。

其原理基于流体动量守恒定律和动态压力测量原理。

根据动量守恒定律，当流体通过管道或者孔口时，其动能、压力和速度之间存在着相互转换的关系。

在气动量仪中，通过测量流体流过的时间和对应的压力差，可以计算出流体的速度和流量。

具体原理如下：气动量仪由一个测量区和一个测量管组成。

测量管中有一个孔口或者喷嘴，流体经过该孔口或者喷嘴时产生压力差。

测量区内有一个压力传感器，用于测量流体通过孔口或者喷嘴时的压力差。

根据流体静力学公式，流体的动态压力与速度之间存在着以下关系：
P = 1/2 * ρ * v^2
其中，P是动态压力，ρ是流体密度，v是流体速度。

通过测量流体流过孔口或者喷嘴时的压力差，可以计算出流体的速度。

进一步，通过测量管中横截面的面积和流体通过的时间，可以计算出流体的流量。

此外，为了提高测量精度，还需要考虑一些修正因素，例如流体的温度和压力对测量结果的影响。

总而言之，气动量仪通过测量流体流过孔口或者喷嘴时的压力
差，结合流体静力学公式，可以计算出流体的速度和流量。

这种原理简单而直观，因此在工业生产和科学研究中广泛应用。

气动量仪测量原理

气动量仪测量原理
气动量仪是一种用来测量和控制各种气体介质流量的设备。

它是通过测量气体在某一段时间内从机械流量传感器阀门开室空间的容积变化，来计算得出一定时间内的流速，从而获得总的流量信息的。

气动量仪也可以采用传统的液体流量测量技术，如旋转式流量计、涡街流量计等，设备的检测原理是将流体的流量，通过特定的流量传感器，流的方式转换成模拟电信号，然后传输给实际的气动量仪，从而获得液体的流量数据。

气动量仪的另一种测量原理是用于测量温度和压力的流动传感器方式。

主要原理是使用温度和压力传感器，在某一时刻对流体温度和压力进行测量，从而计算流体的瞬时流速和总流量，更准确地评价和控制气体流体的流速和流量。

因此，气动量仪是一种把流量测量和控制融合在一起的先进仪器，利用传统的液体流量测量技术和温度和压力传感器技术，实现对各种气体介质流量的测量和控制，为诸多行业提供可靠的流量控制设备。

就气动量仪测量原理来说，它主要是运用了传统的液体流量测量技术和温度和压力传感器技术，它通过一定的测量传感器，把流体的容积变化，从而计算出得瞬时的流速，进而获得液体的流量信息，可以更准确的控制气体流体的流速和流量，并实现对各种气体介质的流量的测量和控制，为诸多行业提供准确的流量控制设备。

此外，该仪器还可以根据传感器的信号进行一次调节，以调节当时的流体流量，从而更好地提供操作性能。

气动量仪原理

气动量仪原理
气动量仪是一种用于测量流体动量的仪器，它可以通过测量流体在管道中的压力变化来计算流体的动量。

气动量仪的工作原理主要基于流体动力学和压力传感技术，下面将详细介绍气动量仪的原理。

首先，气动量仪利用差压原理来测量流体的动量。

当流体通过管道时，会产生一定的动量，这种动量会导致管道内部产生一定的压力变化。

气动量仪通过在管道中设置差压传感器来测量这种压力变化，然后根据压力变化的大小来计算流体的动量。

差压传感器可以将压力变化转化为电信号，然后通过处理电信号来得到流体的动量信息。

其次，气动量仪利用流体动力学原理来计算流体的动量。

流体动力学是研究流体运动规律的科学，它可以描述流体在管道中的运动状态和动量变化。

气动量仪通过测量流体在管道中的速度和密度等参数，然后利用流体动力学原理来计算流体的动量。

通过测量流体的速度和密度，气动量仪可以准确地计算出流体的动量，从而实现对流体动量的精确测量。

最后，气动量仪利用压力传感技术来实现对流体动量的测量。

压力传感技术是一种能够将压力变化转化为电信号的技术，它可以实现对流体压力变化的高精度测量。

气动量仪通过在管道中设置压力传感器来实现对流体压力变化的测量，然后利用压力传感技术将压力变化转化为电信号，最终得到流体的动量信息。

压力传感技术的高精度和稳定性保证了气动量仪对流体动量的准确测量。

综上所述，气动量仪的原理主要包括利用差压原理、流体动力学原理和压力传感技术来实现对流体动量的测量。

通过这些原理的综合作用，气动量仪可以实现对流体动量的精确测量，为工业生产和科学研究提供了重要的技术支持。

气动量仪原理

气动量仪原理气动量仪是一种长度测量工具，原理是比较测量法。

其测量方法是将长度信号转化为气体流量或压力信号，通过玻璃管浮标或电子柱光柱的形式显示。

这两种显示形式分别称为浮标式气动量仪和电子柱式气电量仪。

气动量仪与不同的气动测头搭配，可以实现多种参数的测量。

为满足工业4.0时代对智能化精密测量设备的要求，气电量仪在信号处理、信息分析方面有突出优势。

气动测量是通过空气流量和压力来测量工件尺寸大小的技术，空气的流量与尺寸间隙的大小具有一定的比例关系。

实现气动精密测量，需要感应被测工件尺寸变化，通常称之为测量头，也就是气动测量中的气测校。

气测校感应的气体流量或压力变化的信号交由量仪本体来处理并显示给用户。

气动测量是一种相对测量，是以上下标准件为基准来实现精密测量。

上下标准件的尺寸我们称为绝对尺寸，感应器计算获得的尺寸称为相对尺寸，绝对尺寸是测量结果保证的关键要素。

而在气动测量中的测量装置我们称之为气测校，包括气测头与上下标准键。

气测头实现尺寸测量的感应功能，上下标准件则提供了测量的基准。

浮标式气动量仪实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器，当压缩空气通过锥度玻璃管时，流量的变化使得浮标在玻璃管内的位置相应的变化，于是刻度尺上的变化量就可以直接读出被测尺寸的变化。

此时测得的结果为相对值，这也是配合公差中最重要的参数。

量仪的测量原理是通过孔为d的喷嘴端面与被测表面的间隙的空气流量Q与圆柱侧面积πds成函数关系：Q=f(πdS)。

当喷嘴孔径d固定不变时，流量Q只与间隙S成函数关系：Q=f(S)。

间隙S的变化意味着被测量尺寸的变化，如左图所示，当被测量尺寸H减少时，间隙S增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测尺寸。

由于通气孔与刻度尺的大小是固定的，浮标式气动量仪具有固定的倍率，常见的倍率大小有：2000倍、5000倍、10000倍等，对应于不同的分辨率，也就是对应于每个刻度值的大小。

气动量仪的原理和操作方法

气动量仪的用途
气动量仪广泛的用运于机械精密加工行业、特别是大批量生产的汽车零部件生产检测、冷机行业测量，其测量项目为：内径、外径、槽宽、两孔距、深度、厚度、圆度、锥度、同轴度、直线度、平面度、平行度、垂直度、通气度和密封性等。
气动量仪操作培训气动量仪操作培训气动量仪 Nhomakorabea环境的要求
气动量仪可直接使用与车间加工现场使用, 用环境要求不高（三坐标等测量仪对环境要求高，一般要求在实验室使用）。气动量仪在洁净干燥压缩气气源，压力0.3~0.7MPa下直接在加工现场使用，一般还要求配置QGL-3型空气过滤器。
气动量仪测头保养与维护
5. 测头和校对规使用完毕，要用清洁的棉纱或软布擦干净，放在专用的盒子里面，然后收存到工具柜里；如果天气潮湿或隔一段时间才能使用时，擦干净后再涂上一层无酸凡士林或防锈油。
6. 保管测头和校对规的地方必须干燥。
谢谢观赏
东精科技，为您服务！
气动量仪的原理及操作方法
惠州东精科技有限公司制作
目录
一、气动量仪的原理二、气动量仪的优点三、气动量仪的用途四、气动量仪操作方法五、气动量仪产品介绍
六、气动量仪测头保养与维护
气动量仪的原理
气动测量仪器是根据流体静力学和流体动力学原理,用压缩空气作介质,对长度尺寸进行测量的装置。其用途较广,测量精度高,结构简单,操作方便,尤其用于汽车工业中高精度大批量的工件测量是比较适合的。气动量仪的特殊优点就是可以实现非接触式测量。在测量工作中测量头与被测表面不是直接接触,这样不但减少测量力对测量结果的影响,而且避免划伤被测工件。气动量仪的测量原理是比较测量法。其测量方法是将长度信号转化为气流信号，通过有刻度的玻璃管内的浮标示值，称为浮标式气动测量仪；或通过气电转换器将气信号转换为电信号由发光管组成的光柱示值，称为电子柱式气动测量仪。气动量仪是一种可多台拼装的量仪，它与不同的气动测头搭配，可以实现多种参数的测量。

气动量仪原理详细版.ppt

2020/5/19
• 动量仪的各种实际应用
1）内径和外径气动量仪常被用于测量工件的孔内径和圆外径的尺寸或形状。两喷嘴气动测头—具有两个相对的喷嘴孔，常用于测量孔的内径，而两喷嘴的气动环规则主要用于测量外径。
2020/5/19
• 动量仪的各种实际应用
2）平均值多喷跟均匀分布在一个截面上的测量工具，可以为使用者完成平均值的测量。这种测量工具主要用于薄壁元件或特殊圆表面元件，喷嘴数目将取决于测量工具的大小，可以是4个、6个或更多。
过的高等级量块来检定。
单标定规
双标定规
单标定规系统只用一个单标定规来标定量仪放大器或显示装置，用于指示工件名义尺寸或公差值的零位。双标定规系统工件公差的最大和最小尺寸可以分别由两个标定规来标定。
对于单标定规系统，对超出工件公差带范围外的测量，单标定规系统则没有相应的标定规进行比对。操作者必须依赖显示装置的直线性，可以将实际尺寸间在差异准确无误地转换成正确定的读数。但是如果选用单标定系统的话，一旦显示装置的直线性有偏差，则将产生不正确的测量值。这种情况特别容易出现在接近公差带边缘的工件加工中。
当一障碍物从远至近靠近喷嘴孔时，喷出的空气流量就会因之而逐渐减少，同时背压值升高，喷嘴孔被完全挡住后，流量将为零，背压值将同调压阀的出口压力值相等
当流量增大或减小时，可以准确测量喷嘴孔与障碍物之间的间隙的变化，也就是测头到被测零件表面的间隙的变化；同样，背压增大表明了测头喷嘴与工件间间隙值减小。
• 动量仪的各种实际应用
7）平面度固定工装上的气动喷嘴用于测平面度。工件在喷嘴上移动，这样就能方便快速的测出精确的平面度。
2020/5/19
• 动量仪的各种实际应用

气动量仪测量原理

气动量仪测量原理气动量仪是一种用于测量气体流量的仪器，它通过测量气体在管道中的压力差来确定流量大小。

气动量仪的测量原理主要包括差压原理、浮子原理和热丝原理。

差压原理是气动量仪最常用的测量原理之一。

当气体流过管道时，会产生压力差，差压传感器可以测量管道两端的压力差，并通过流量计算公式来确定流量大小。

这种测量原理适用于各种气体，且精度高、稳定性好。

浮子原理是另一种常见的气动量仪测量原理。

它利用浮子在气体流动中所受的浮力来确定流量大小。

当气体流过管道时，浮子会受到气流的作用而上下浮动，通过浮子上的刻度可以直观地读出流量大小。

这种测量原理简单直观，适用于小流量的气体测量。

热丝原理是利用热丝传感器来测量气体流动速度的原理。

当气体流过热丝时，会带走热量，使热丝的温度发生变化，通过测量热丝的温度变化来确定流量大小。

这种测量原理适用于各种气体，尤其适用于小流量、低压差的气体测量。

除了以上几种常见的测量原理外，气动量仪还可以采用超声波、涡街等原理来进行流量测量。

不同的测量原理适用于不同的气体、流量范围和工况要求，选择合适的测量原理对于保证测量精度和稳定性至关重要。

在使用气动量仪进行测量时，需要注意以下几点，首先，要保证气体流动的稳定性，避免气流的波动对测量结果的影响；其次，要定期对气动量仪进行校准和维护，确保其测量精度和稳定性；最后，要选择合适的安装位置和安装方式，避免管道局部流动不均匀或受到外界干扰，影响测量结果的准确性。

总之，气动量仪是一种常用的气体流量测量仪器，其测量原理多样，应根据实际需求选择合适的测量原理和仪器型号。

在使用过程中，要注意保持气体流动的稳定性，定期进行校准和维护，以确保测量结果的准确性和可靠性。

气动量仪

气动量仪一、气动量仪的原理气动测量是通过空气流量和压力来测量工件尺寸大小的技术，空气的流量与尺寸间隙的大小具有一定的比例关系。

实现气动精密测量，需要感应被测工件尺寸变化，通常称之为测量头，也就是气动测量中的气测校。

气测校感应的气体流量或压力变化的信号交由量仪本体来处理并显示给用户。

气动测量是一种相对测量，是以上下标准件为基准来实现精密测量。

上下标准件的尺寸我们称为绝对尺寸，感应器计算获得的尺寸称为相对尺寸，绝对尺寸是测量结果保证的关键要素。

而在气动测量中的测量装置我们称之为气测校，包括气测头与上下标准键。

气测头实现尺寸测量的感应功能，上下标准件则提供了测量的基准。

二、气动量仪的种类气动量仪是一种长度测量工具，原理是比较测量法。

其测量方法是将长度信号转化为气体流量或压力信号，通过玻璃管浮标或电子柱光柱的形式显示。

这两种显示形式分别称为浮标式气动量仪和电子柱式气电量仪。

气动量仪与不同的气动测头搭配，可以实现多种参数的测量。

为满足工业4.0时代对智能化精密测量设备的要求，气电量仪在信号处理、信息分析方面有突出优势。

1.浮标式气动量仪将长度信号转化为气流信号，通过有刻度的玻璃管内的浮标示值，称为浮标式气动测量仪。

实质上是把被测量的尺寸变化转换为相应的空气流量变化的一种仪器，当压缩空气通过锥度玻璃管时，流量的变化使得浮标在玻璃管内的位置相应的变化，于是刻度尺上的变化量就可以直接读出被测尺寸的变化。

此时测得的结果为相对值，这也是配合公差中最重要的参数。

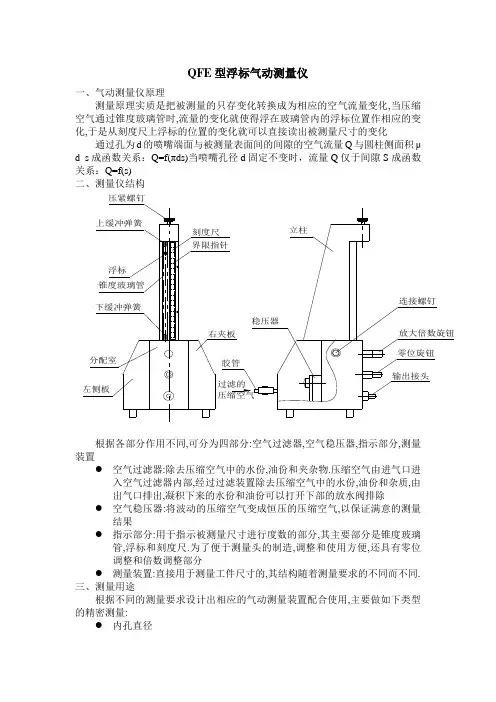

量仪的测量原理是通过孔为d的喷嘴端面与被测表面的间隙的空气流量Q与圆柱侧面积πds成函数关系：Q=f(πdS)。

当喷嘴孔径d固定不变时，流量Q只与间隙S成函数关系：Q=f(S)流量法气动量仪的原理图间隙S的变化意味着被测量尺寸的变化，如左图所示，当被测量尺寸H减少时，间隙S增加，流量Q随之增加，浮标位置上升；反之，则浮标位置下降，这样就可以由浮标和刻度尺直接读出被测尺寸。

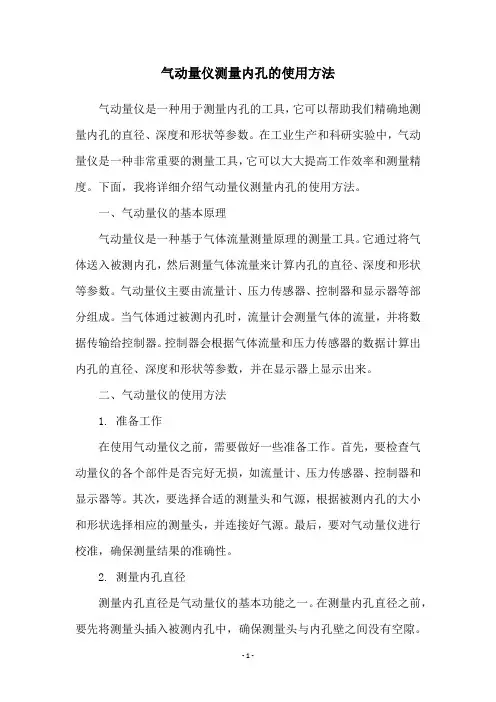

气动量仪测量内孔的使用方法

气动量仪测量内孔的使用方法随着现代工业的发展，越来越多的零件需要进行精度测量。

内孔是其中的一种常见形状，其精度的测量对于产品的质量和性能至关重要。

气动量仪是一种常用的测量工具，本文将介绍气动量仪测量内孔的使用方法。

一、气动量仪的原理气动量仪是一种基于气体流动原理的测量工具。

当气体从高压区域流动到低压区域时，会产生压差。

气动量仪利用这种压差来测量被测量体的尺寸。

其主要由测量头、转换器、数字显示器等组成。

二、气动量仪测量内孔的准备工作1、选择合适的气动量仪根据被测内孔的尺寸和精度要求，选择合适的气动量仪。

一般来说，内孔直径越小，所需的气动量仪精度就越高。

2、准备被测内孔和测量头被测内孔应该干净、光滑，无毛刺和凸起。

测量头应该与被测内孔匹配，且表面应该干净、光滑。

3、校准气动量仪在使用气动量仪前，应该先进行校准，以确保测量结果的准确性。

校准方法可以参考气动量仪的使用说明书。

三、气动量仪测量内孔的步骤1、将测量头放入被测内孔中将测量头轻轻放入被测内孔中，确保测量头与内孔壁面接触紧密。

2、调整气动量仪调整气动量仪，使其适应被测内孔的尺寸和形状。

调整的方法可以参考气动量仪的使用说明书。

3、读取测量结果当气动量仪稳定后，可以读取测量结果。

一般来说，气动量仪会自动将测量结果显示在数字显示器上。

4、重复测量为了确保测量结果的准确性，可以进行多次测量，取平均值作为最终的测量结果。

四、注意事项1、在使用气动量仪前，应该先进行校准，以确保测量结果的准确性。

2、被测内孔应该干净、光滑，无毛刺和凸起。

3、测量头应该与被测内孔匹配，且表面应该干净、光滑。

4、在测量过程中，应该保持测量头与被测内孔壁面的接触紧密。

5、为了确保测量结果的准确性，可以进行多次测量，取平均值作为最终的测量结果。

总之，气动量仪是一种常用的测量工具，其测量精度高、操作简单、测量速度快。

在测量内孔时，应该选择合适的气动量仪，准备被测内孔和测量头，进行校准，调整气动量仪，读取测量结果，并重复测量，以确保测量结果的准确性。

气动量仪测量方法

气动量仪测量方法1. 引言气动量仪是一种用于测量流体动力学性质的仪器，广泛应用于空气动力学、流体力学、气象学等领域。

本文将介绍气动量仪的基本原理、常见类型以及测量方法。

2. 气动量仪的基本原理气动量仪是通过测量流体中的压力和速度等参数来计算其动力学性质的仪器。

其基本原理可以归纳为以下几点：•压力测量：利用传感器或压电元件等装置，将流体静压或总压转换为电信号进行测量。

•速度测量：通过测定流体中某个位置处的速度，来推导出整个流场中各点的速度分布情况。

•流阻系数计算：通过对流体在不同条件下进行实验，并结合理论模型，计算出流阻系数等参数。

3. 气动量仪的类型根据不同的测量对象和应用需求，气动量仪可以分为多种类型。

常见的几种类型包括：3.1 静压探针静压探针是一种用于测量流体静压的装置，由探针和压力传感器组成。

它通过将探针插入流体中，测量流体静压来推导出流场的静压分布情况。

3.2 翼型测力仪翼型测力仪是一种用于测量气动力的装置，常用于飞行器模型的气动力学性能测试。

通过在翼型表面安装敏感元件，可以实时测量翼型所受到的升力和阻力等气动力参数。

3.3 风洞风洞是一种模拟大气环境中流体运动的设备。

通过在风洞中产生高速气流，可以模拟不同空速条件下的流场情况，并进行相应的气动性能测试。

3.4 涡旋发生器涡旋发生器是一种用于产生人工涡旋的装置，常用于模拟飞行器尾迹涡、湍流等特定环境条件下的气动性能测试。

4. 气动量仪的测量方法根据不同类型的气动量仪，其具体测量方法也有所差异。

以下将分别介绍几种常见气动量仪的测量方法。

4.1 静压探针的测量方法静压探针的测量方法主要包括以下几个步骤：1.将静压探针插入待测流场中，保证其与流体接触。

2.通过压力传感器等装置，实时测量静压信号。

3.记录不同位置处的静压值，并绘制出静压分布图。

4.2 翼型测力仪的测量方法翼型测力仪的测量方法主要包括以下几个步骤：1.将翼型模型安装在支架上，并连接敏感元件。
