隧道施工衬砌台车一般问题及解决办法

合集下载

浅谈钢模板衬砌台车隧道内安装方案

浅谈钢模板衬砌台车隧道内安装方案嘿，各位隧道工程的小伙伴们，今天我来和大家分享一下钢模板衬砌台车在隧道内的安装方案。

这个话题可是我积累了10年方案写作经验后，才敢拿出来和大家探讨的哦！那咱们就不废话了，直接进入主题吧。

一、项目背景咱们都知道，隧道工程可是个大工程，涉及到的东西非常多。

而钢模板衬砌台车，就是其中非常重要的一个环节。

它能提高衬砌质量，缩短施工周期，降低成本，所以越来越多的隧道工程都开始使用它了。

二、安装前的准备工作1.技术交底：在安装前，要对施工人员进行技术交底，让他们了解钢模板衬砌台车的结构、原理和安装方法。

2.施工图纸：准备好施工图纸，确保施工人员按照图纸进行安装。

3.施工工具：准备好施工所需的工具，如扳手、螺丝刀、钢尺等。

4.施工材料：准备好钢模板衬砌台车及其配件，如螺丝、螺母等。

三、安装步骤1.钢模板衬砌台车就位：根据施工图纸，将钢模板衬砌台车运输到指定位置。

2.安装底座：将底座固定在隧道底板上，确保底座水平、稳固。

3.安装立柱：将立柱与底座连接，调整立柱垂直度，使其符合设计要求。

4.安装横梁：将横梁与立柱连接，确保横梁水平、稳固。

5.安装模板：将模板固定在横梁上，调整模板位置，使其符合设计要求。

6.安装衬砌台车配件：如泵送系统、控制系统等。

7.调试：在安装完成后，对钢模板衬砌台车进行调试，确保其正常运行。

8.检查验收：在调试合格后，对钢模板衬砌台车进行检查验收，确保其满足施工要求。

四、注意事项1.在安装过程中，要严格遵守安全操作规程，确保施工安全。

2.安装时要严格按照施工图纸进行，不得擅自更改。

3.遇到问题时，要及时与技术人员沟通，确保问题得到解决。

4.安装完成后，要定期对钢模板衬砌台车进行检查、维护，确保其正常运行。

好了，今天关于钢模板衬砌台车隧道内安装方案的分享就到这里了。

希望对大家有所帮助，也欢迎大家在评论区留言交流，共同进步！注意事项一：安装过程中，安全措施的落实注意事项：施工人员在安装钢模板衬砌台车时，常常忽视安全帽、安全带等防护装备的穿戴，容易发生安全事故。

关于对衬砌台车走行轨整改情况汇报

关于对衬砌台车走行轨整改情况汇报太原局建设处监督站检查组11月14日～15日对我部雁门关隧道2#斜井正洞大里程进行督导检查，发现衬砌模板台车走行轨每侧仅上1条螺栓，且轨缝达5cm，影响台车稳定。

针对上述问题，我部认真分析原因，积极进行整改，现将整改情况汇报如下：
一、查找问题，积极整改
我部对上述问题积极进行了查找，并进行了彻底的整改：
1、所有变形走行轨进行校验，对变形较轻走行轨进行校正，变形严重走行轨进行更换。

2、对破损枕木进行彻底更换。

3、走行轨对接严密，垫板加长，不允许少上1条螺栓，螺栓全部拧紧。

4、在走行轨接头处增加枕木。

5、在衬砌台车行走前，走行轨附近杂物、泥浆全部清理干净，保证走行轨平顺。

二、原因分析
针对上述问题，我部进行了认真分析，由以下几个方面造成：
1、隧道地质条件差，地下水较大，二次衬砌离掌子面步距短，衬砌台车离掌子面比较近，掌子面掘进个别炮眼爆出的石头把枕木崩裂，再加上枕木长期浸泡在水里，致使枕木容易破损。

2、枕木破损，致使走行轨不平顺，在行走衬砌台车时导致
走行轨变形。

3、走行轨变形，螺栓垫板较短，钢轨接头处螺栓孔错位，部分螺栓拧不上，致使钢轨接头处翘曲，变形严重，钢轨对接不严密。

三、采取措施
在以后施工中，对衬砌台车加强管理，安排专人对衬砌台车及走行轨定期进行检查，发现问题及时处理，把问题消灭在萌芽状态，绝不留一丝安全隐患，确保二次衬砌施工的安全。

二〇一二年十一月二十三日。

铁路隧道常见缺陷及整治措施

铁路隧道常见缺陷及整治措施摘要：随着交通基础设施的快速发展，高等级铁路建设了一大批隧道投入运营，大大改善了交通环境，但隧道建设过程中和运营后陆续暴露出诸多缺陷病害，已成为影响铁路运营的重大安全隐患。

尤其是高速铁路隧道，受施工技术条件的限制，出现隧道衬砌厚度不足、背后脱空、裂纹、渗漏水等情况，严重危及行车交通安全，因此需要我们在铁路隧道质量缺陷防治上下功夫，要研究把消缺前置。

1.1目的（1）树立系统化理念，强化技术管理能力（2）推行标准化管理，提升隧道施工品质（3）落实常态化管理，严控隧道施工质量（4）坚持科技创新，增强隧道专业化能力1.2背景一是质量意识差。

自2018 年国铁集团开展红线检查以来，隧道工程质量有所改进，整体水平逐步提升，但是还是有部分项目隧道问题突出，特别是在红线检查工作已开展多轮的情况下，还有项目在红线监督检查中被发现存在隧道二衬厚度严重不足的情况，并被认定不良行为，这在一定程度上反应了有些项目的质量意识比较差，还需要提高。

二是质量隐患多。

一方面是原材料的把控能力弱，由于环保要求高，地材资源紧缺，可供项目选择的合格料源受限，另外项目原材料进场关没有把好，项目物资、试验部门联动效果不佳，导致一些质量不合格的材料进入现场，质量风险高；另一方面是现场监督执行不力，有些隧道协作队伍施工行为不受控，管理人员缺乏有效的监管手段，三检制度未得到落实，关键工序质量隐患大。

二、初期支护缺陷类型2.1初支厚度不足2.1.1缺陷现象喷射混凝土厚度不足，喷射回弹量大。

2.1.2原因分析（1）轮廓面欠挖（2）拱架加工精度不足或立架偏位（3）沉降收敛超预留沉降量或沉降量预留不足（4）喷射混凝土平整度差，喷射厚度不足（薄弱部位：①台阶连接处；②锁脚位置；③下台阶拱脚；）（5）初支脱空、空洞（薄弱部位：钢架周边、背后及连接板间）（6）隧底虚渣清理不干净，底、墙连接处定位控制不准（7）测量放样不准（控制点扰动、计算错误等）2.1.3防控措施（1）开挖测量放线控制：架子队每循环测量放样、工区每周每掌子面复核一次、项目部每月每掌子面核查一次，留存记录、数据；对围岩级别变更及易出问题洞口，加密检查次数。

暗挖地铁隧道二次衬砌混凝土施工问题及措施

第47卷第4期6|J送坊Vol.47,No.4 2021年4月Sichuan Building Materials April,2021暗挖地铁隧道二次衬砌混凝土施工问题及措施方喜全(中建交通建设集团有限公司，江苏徐州221100)摘要：随着我国经济的发展以及城市人口的不断增加，国内修建地铁的城市越来越多，而在修建地铁的过程中暗挖地铁隧道二次衬砌混凝土施工容易在多种因素的影响下出现质量和技术问题，这严重影响了整个地铁工程的质量及日后的使用安全。

基于此，本文首先分析了二次衬砌混凝土浇筑施工的特点，主要包括三个方面：施工作业空间非常有限、混凝土施工要求严格、二次衬砌振捣难度大，之后探讨了二次衬砌混凝土施工常见问题及其应对措施，主要包括五个方面:模架因施工实际载荷超过计算载荷导致的失稳问题及对策、上下层结合不良或仰拱浇筑不实造成的冷缝问题及对策、拱顶空洞问题及对策、隧道混凝土表面竖向裂缝问题及对策、混凝土与冷缝不密实及对策，希望能够为以后相关方面的研究工作提供一些参考。

关键词:暗挖；地铁隧道；二次衬砌混凝土施工中图分类号:U231.3文献标志码:A文章编号:1672-4011(2021)04-0101-02DOI：10.3969/j.issn.1672-4011.2021.04.049Problems and measures of secondary lining concrete construction of Metro TunnelFANG Xiquan(China Construction CommunicationsConstruction Group Co.,Ltd., Xuzhou221100,China) Abstract:With the development of China's economy and the continuous increase of urban population,there are more and more metro cities in China.In the process of subway construction,the secondary lining concrete construction of metro tunnel is prone to quality problems and technical problems under the influence of various factors,which seriously affects the quality of the entire subway project and the safety of future use. Based on this,the paper first analyzes the characteristics of secondary lining concrete pouring construction,mainly including three aspects:construction space is very limited,concrete construction requirements are strict,secondary lining vibration is difficult,and then discusses the common problems and Countermeasures of secondary lining concrete construction, mainly including five aspects.It is hoped that this paper can provide some reference for future researchwork.Key words:subsurface excavation；subway tunnel；secondary lining concrete construction1暗挖地铁隧道二次衬砌混凝土浇筑施工特点1.1施工作业空间非常有限通常情况下，地铁隧道宽度多在1km以上，过长的混凝收稿日期：2020-08-20作者简介:方喜全(1995—),男，辽宁灯塔人，本科，助理工程师，主要研究方向：轨道交通。

隧道衬砌模板台车施工技术

隧道衬砌模板台车施工技术隧道衬砌模板台车是隧道衬砌施工过程中常用的设备之一。

它是一种特殊的台车，用于在隧道施工现场将衬砌模板上转运到具体位置，以便进行模板安装和拆除等工作。

本文将详细介绍隧道衬砌模板台车施工技术，包括准备工作、使用注意事项、安全保障等方面。

1. 准备工作在使用隧道衬砌模板台车前，必须做好充分的准备工作，以确保施工顺利进行。

具体措施如下：1.1 现场勘察首先，需要对施工现场进行勘察，确定隧道的形状、长度、宽度等参数。

同时还要考虑施工现场的整体情况，包括道路、水源、通风和电力设施等，以便为施工提供便利条件。

1.2 设备检查隧道衬砌模板台车在使用前，必须进行全面的设备检查，确保设备在良好的工作状态。

需要检查的内容包括车轮、制动装置、起重机构、液压油路等方面。

1.3 安全保障在施工现场，需要做好安全保障工作，制定安全工作规程和应急预案，设置安全警示标识和安全护栏等措施，保证工人和设备的安全。

2. 使用注意事项在使用隧道衬砌模板台车时，也需要注意以下事项，以确保施工过程中出现的问题得以及时解决：2.1 注意机位隧道衬砌模板台车在施工现场的机位应该要合理，以确保设备能够通过通道和拐角，不影响其他施工设备和人员的进出。

2.2 注意负荷限制在使用隧道衬砌模板台车时，需要注意负荷限制，避免超载运行，以免发生意外事故。

2.3 操作规范在使用台车进行模板运输时要注意操作规范，启动和停止要逐渐进行，避免突然启动或急停，以免履带打滑和对设备造成伤害以及其他安全问题。

2.4 维护保养在运行过程中要做好维护保养工作，润滑部位应每日都要进行污水排放和液压油清洁更换，定期检查气路、液压系统和机电设备等方面的正常工作进行。

3. 安全保障除了前面提到的安全保障措施，还需要注意以下方面：3.1 车辆监控隧道衬砌模板台车应安装监控措施，确保作业过程中随时能够监控行车情况，以及工人在操作中的安全情况。

3.2 安全救援在施工现场应有一些紧急救援措施，如配备消防器材、应急照明、增加标识等，为突发事故提供救援保障。

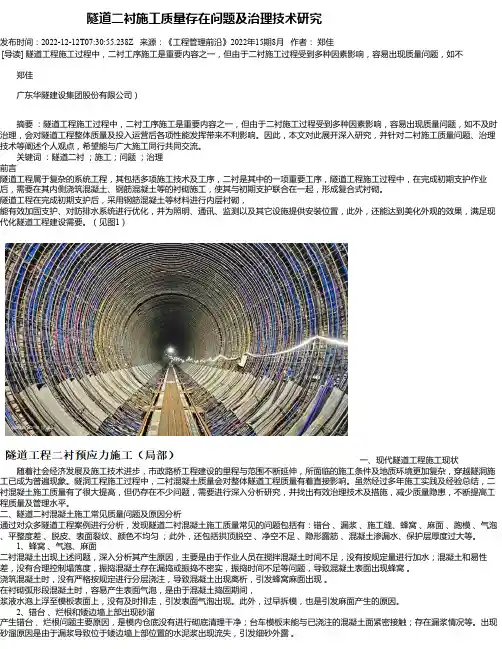

隧道二衬施工质量存在问题及治理技术研究

隧道二衬施工质量存在问题及治理技术研究发布时间：2022-12-12T07:30:55.238Z 来源：《工程管理前沿》2022年15期8月作者：郑佳[导读] 隧道工程施工过程中，二衬工序施工是重要内容之一，但由于二衬施工过程受到多种因素影响，容易出现质量问题，如不郑佳广东华隧建设集团股份有限公司）摘要：隧道工程施工过程中，二衬工序施工是重要内容之一，但由于二衬施工过程受到多种因素影响，容易出现质量问题，如不及时治理，会对隧道工程整体质量及投入运营后各项性能发挥带来不利影响。

因此，本文对此展开深入研究，并针对二衬施工质量问题、治理技术等阐述个人观点，希望能与广大施工同行共同交流。

关键词：隧道二衬；施工；问题；治理前言隧道工程属于复杂的系统工程，其包括多项施工技术及工序，二衬是其中的一项重要工序，隧道工程施工过程中，在完成初期支护作业后，需要在其内侧浇筑混凝土、钢筋混凝土等的衬砌施工，使其与初期支护联合在一起，形成复合式衬砌。

隧道工程在完成初期支护后，采用钢筋混凝土等材料进行内层衬砌，能有效加固支护、对防排水系统进行优化，并为照明、通讯、监测以及其它设施提供安装位置，此外，还能达到美化外观的效果，满足现代化隧道工程建设需要。

（见图1）一、现代隧道工程施工现状随着社会经济发展及施工技术进步，市政路桥工程建设的里程与范围不断延伸，所面临的施工条件及地质环境更加复杂，穿越隧洞施工已成为普遍现象。

隧洞工程施工过程中，二衬混凝土质量会对整体隧道工程质量有着直接影响。

虽然经过多年施工实践及经验总结，二衬混凝土施工质量有了很大提高，但仍存在不少问题，需要进行深入分析研究，并找出有效治理技术及措施，减少质量隐患，不断提高工程质量及管理水平。

二、隧道二衬混凝土施工常见质量问题及原因分析通过对众多隧道工程案例进行分析，发现隧道二衬混凝土施工质量常见的问题包括有：错台、漏浆、施工缝、蜂窝、麻面、跑模、气泡、平整度差、脱皮、表面裂纹、颜色不均匀；此外，还包括拱顶脱空、净空不足、隐形露筋、混凝土渗漏水、保护层厚度过大等。

公路隧道使用钢模板台车混凝土衬砌施工技术

公路隧道使用钢模板台车混凝土衬砌施工技术摘要本文针对公路隧道使用大块钢模板台车模筑衬砌存在的常见问题，如环接缝错台和漏浆，混凝土表面存在冷缝、颜色不一致等问题；从施工方法、施工工艺和措施方面进行了剖析，并针对性地提出改进措施。

关键词隧道衬砌施工本文针对公路隧道使用大块钢模板台车模筑衬砌存在的常见问题，如环接缝错台和漏浆，混凝土表面存在冷缝、颜色不一致等问题；从施工方法、施工工艺和措施方面进行了剖析，并针对性地提出改进措施。

为今后类似工程施工提供参考。

1 模筑混凝土关键工艺控制1.1 原材料及混凝土品质控制1.1.1 原材料原材料经检验合格后使用，特别是地材和特种材料更要把好检验关。

碎石宜采用反击破碎石，碎石生产过程中应严格控制筛孔尺寸，保证碎石的形状和级配。

1.1.2 混凝土坍落度控制混凝土坍落度一般选14-17cm，根据灌注部位的不同，墙部混凝土坍落度宜小，拱部的宜偏大。

在保证混凝土可泵性的情况下，宜尽量减小混凝土的坍落度，并提高混凝土的和易性、保水性，避免混凝土泌水。

1.1.3 外掺剂（料）的选用适量掺加高效缓凝型减水剂，可以改善混凝土的和易性，增加其流动性；在衬砌混凝土中可掺加粉煤灰有利于提高混凝土的和易性、保水性和密实度。

1.2 混凝土灌注1.2.1 灌注顺序混凝土采用分层、左右侧交替对称浇注，每层浇筑厚度不大于lm。

两侧高差控制在50cm以内。

浇注过程要连续，避免停歇造成“冷缝”，间歇时间超过1.5h则按施工缝处理。

1.2.2 两侧对称灌注更替时间控制采取混凝土灌注时间和灌注高度两个指标进行双控，即单侧混凝土灌注高度达1m时，必须换管；单侧混凝土灌注间歇时间不超过混凝土的初凝时间，青铜咀隧道施工中规定每侧连续灌注时间达70min时，必须换管。

1.2.3 保证混凝土灌注连续性的措施a.合理配置机械设备，储备充足的易损件，做到设备有用有备；加强机械设备操作手现场培训和设备检修保养。

b.建立衬砌作业前的设备检查制度，设备有故障或能力不匹配不开盘。

隧道衬砌模板台车安全操作规程（3篇）

隧道衬砌模板台车安全操作规程隧道衬砌模板台车是一种用于隧道衬砌施工的专用设备，具有较强的作业能力和效率。

为了确保施工安全和正常进行，必须严格按照规程进行操作。

本文将为大家介绍隧道衬砌模板台车的安全操作规程，以确保施工人员的安全。

一、台车准备工作1. 施工前，需仔细检查台车的各项设备，确保设备状态良好。

2. 检查安全装置是否完好，如制动器、防倾倾斜装置等。

3. 检查电气装置是否正常，如灯光、信号等。

4. 确保台车的轨道和道床平整、无障碍物。

二、台车上岗操作1. 操作人员必须取得相应的资格证书，并进行相关安全培训。

2. 操作前需检查岗位是否正常，必要时可以向上级汇报。

3. 操作人员必须熟悉台车的使用说明书和操作规程，清楚了解相关操作流程。

4. 操作期间，注意保持专注，不得进行与操作无关的活动。

三、台车起动和停止1. 起动前，操作人员需确认周围没有人员和障碍物，并发出警示信号。

2. 严格按照起动和停止的顺序进行操作，确保安全。

3. 在台车启动之前，需将所有的制动器松开，并确保台车无滑动倾斜的可能。

4. 停止时，先将所有的制动器踩住，然后进行停车。

四、台车行驶操作1. 行驶过程中，注意保持一定的安全间隔，并及时给其他人员和车辆让行。

2. 在过道转弯处，应减速慢行，确保车身稳定。

3. 遇到坡道时，应根据坡度和路况合理控制速度，并注意向下行驶的制动操作。

4. 在道岔和变轨处，应慢速通过，保持平稳。

五、台车载货操作1. 载货前，需确认货物是否稳固，不得超载。

2. 载货时，货物应放置在台车的指定位置，确保不会影响台车的平衡和稳定。

3. 不得在行驶过程中对货物进行移动、拆卸或转移等操作。

4. 卸货时，应采取稳妥的措施，确保货物安全卸下，防止滑落或砸伤人员。

六、台车维护保养1. 定期检查台车的各项设备和部件，发现问题及时处理或更换。

2. 保持台车的清洁和干燥，防止积污和生锈。

3. 润滑部件应按照规定周期添加润滑油，确保良好的润滑效果。

隧道二衬施工问题总结

3.2 施工错台
1、加固矮边墙模板模板的刚度是保证混凝土浇筑后线型顺直的有效途径，对目前在使用的矮边墙模板进行全面排查，通过加固增加其刚度，对变形严重不满足使用要求的模板予以汰制，从新定制。 2、板缝错台处治（环缝）台车初步定位后，再次复测并进行精调。为有效避免错台产生，台车与上一板二衬搭接应控制在5-10cm。对已形成的错台，在错台处弹设两条间距为5cm的环向平行线，在该5cm的范围内利用打磨的方式进行过渡。 3、严格控制矮边墙模板安装精度在每板仰拱施工前，测量人员精确测设模板的平面位置和高程，确保安装质量，同时要求作业工人振捣过程中，确保振捣器距离模板5cm，以免碰撞模板
1.2 二次衬砌实体检测合格率低
存在问题：根据玉楚公司“关于质量整治提升活动第一次考评结果” 数据显示，我项目部二衬实体检测合格率较低，具体数值如下：
（1）钢筋保护层合格率为55%，距验收标准合格率相差25%；（2）钢筋间距合格率为42%，距验收标准合格率相差53%。
二、原因分析
2.1 混凝土外观存在问题原因分析
2、模板与混凝土接缝的处理针对矮边墙接缝处漏浆现象，在通过改善矮边墙的施工质量的基础上，对局
部细小缝隙采用泡沫胶进行封堵，确保该处封堵严密不漏浆，杜绝蜂窝麻面现象发生。
二衬台车打磨
二衬台车打磨
3、严格落实混凝土分层浇筑振捣工艺前面已叙述（同上） 4、加强混凝土养生
养护对于二衬混凝土的强度和外观质量控制十分重要；项目部采用人工辅助雾炮车养护的方式进行混凝土养护，确保二衬混凝土的施工质量
二衬边墙部位振捣施工以人工插入式和机械附着式振捣相结合的方式进行，拱部采用附着式振捣，台车上配置足够的附着式振捣器，同时在混凝土浇筑过程中通过各个窗口进行人工插入式振捣，每一振点的捣固延续时间以混凝土不再下沉，表面呈现浮浆为度，振捣器移动距离不超过振捣器作用半径的1.5倍（一般为30-40cm）；附着式振捣时间宜为30秒。在浇筑过程中严格控制间歇时间，上层混凝土在下层混凝土初凝之前浇筑完毕，在振捣上层混凝土时，振捣棒插入下层10cm,使上下层混凝土之间更好的结合。

浅谈隧道二衬施工中主要常见问题及成因分析

浅谈隧道二衬施工中主要常见问题及成因分析摘要：近些年随着高速公路的快速发展，尤其在我国西南山区,隧道工程在高速公路中的比例越来越大。

因施工技术水平及地理环境的差异，浇筑的二衬混凝土质量也各有不同，隧道二衬是隧道结构中唯一展露在外的部分，二衬质量的好坏也直接影响着隧道的使用寿命。

本文结合本人多年从事隧道工程监理工作的经验就二衬施工中主要常见的问题及成因加以研究分析。

关键词：隧道二衬；常见问题；成因分析1、隧道二衬概况二次衬砌（以下简称二衬）是隧道工程施工在初期支护内侧施作的模筑混凝土或钢筋混凝土衬砌，与初期支护共同组成复合式衬砌。

二次衬砌和初期支护相对而言，指在隧道已经进行初期支护的条件下，用混凝土等材料修建的内层衬砌，以达到加固支护、优化路线防排水系统、美化外观、方便设置通讯、照明、监测等设施的作用，以适应现代化高速道路隧道建设的要求。

现结合云南上关至鹤庆高速公路土建1合同段的军马场隧道现场施工中二衬常见质量问题进行探讨，云南上关至鹤庆高速公路是G348线的重要组成部分，是贯穿大理州北部地区，沟通大理州南北的一条主要连接线；项目串联了云南省著名的旅游城市大理和丽江，其地位十分重要。

路线全长61.4公里，本项目位于云南省大理州洱源县、鹤庆县境内。

军马场隧道为左右分离式隧道，左右幅长度均为2599.96米，隧道有效净宽0.75+0.5+2X3.75+0.75+0.75=10.25m，二衬为C30防水钢筋混凝土衬砌，设计SF5a、SF5b衬砌厚50cm，SF5c衬砌厚60cm，SF4a衬砌厚45cm，SF4b衬砌厚40cm。

经试验室试配，确定配合比为水泥：砂子：碎石：水：外加剂＝1:2.04:2.49:0.43:0.01。

2、二衬施工中常见问题及成因分析2.1现场混凝土塌落度损失过大原因分析：1）溶解度因素影响，施工过程中，如果初始砼塌落度太小，单位用水量太少，那么会很容易造成水泥水化时的石膏溶解度不够；一般情况下，当初始塌落度≥20厘米时，砼塌落度的损失会比较慢，反之则快；2）天气因素影响，炎热天气下，某些外加剂在高温下失效；水分蒸发快；气泡外溢造成新拌砼坍落度损失快；3）配合比因素影响，砼外加剂与水泥适应性不好引起砼坍落度损失快；混凝土外加剂掺量不足，缓凝，保塑效果不理想；4）组织协调措施影响，施工现场与拌合站协调不一致，造成压车或者塞车时间过长，会导致混凝土拌合物运输时间过长也会造成塌落度损失过大。

铁路隧道二衬问题及现场施工质量控制措施[详细]

（三）隧道二衬浇筑施工质量控制及相关措施
隧道衬砌模板台车混凝土分配配管系统
隧道衬砌模板台车混凝土分配配管系统
隧道衬砌模板台车混凝土分配配管系统
二、功效展示：
1、配管系统在国内的应用：
2006年8月在中国大陆首条海底隧道——厦门翔安海底隧道首次使用。泵送混凝土进入主管道后，快速便捷的配管系统将混凝土均衡、对称的输送到台车的两侧，使台车两侧的浇筑混凝土保持高度一致，避免了模板台车施工过程中人为因素而造成的施工
（三）隧道二衬浇筑施工质量控制及相关措施二次衬砌防空洞工艺的改进
➢ 增设纵向注浆、排气管纵向排气、注浆管安装采用防水板条焊接固定在易铺设防水板下
，排气管、注浆管以不同颜色区分。
纵向排气、注浆软管安装
（三）隧道二衬浇筑施工质量控制及相关措施二次衬砌防空洞工艺的改进
➢ 增设纵向注浆、排气管
注浆、排气管采用φ20mm波纹管，波纹管需提前沿管路长度方向按间距300mm、直径3mm钻设径向孔。且注浆管的钻孔应做好保护
①二衬背后空洞及厚度不足
(a)拱顶背后脱空
(b)设计40cm，实测19cm
（一）隧道二衬存在的质量问题
②混凝土离析及蜂窝麻面
(c)混凝土离析
③二衬剥落掉块
(d)蜂窝麻面
④二衬夹杂异物
(e)拱顶剥落掉块
(f)拱顶二衬夹杂异物块
（一）隧道二衬存在的质量问题
⑤钢筋布置不符要求
(g)仅布设单层钢筋
⑥止水带外露及衬砌渗漏水
（二）隧道二衬质量问题的原因分析
③二衬剥落掉块
➢衬砌钢轨保护层过大； ➢混凝土配合比不正确或拌合不均匀； ➢衬砌厚度或强度不足，脱模时间过早等。

隧道衬砌常见质量问题及防治措施

隧道衬砌常见质量问题及防治措施公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-隧道衬砌常见质量问题及防治措施隧道衬砌施工是隧道工程的重点施工内容，关系到施工质量及施工安全。

中交路桥科技有限公司总结了一下常见的质量问题及现象如下：衬砌背后存在空洞；衬砌错台明显、漏浆、流沙严重，外观质量差；衬砌的厚度不满足设计要求；衬砌渗漏水；衬砌混凝土开裂；水沟电缆槽外观质量差；排水沟排水不畅。

接下来中交路桥科技为您一一分析上述病因，并提出防止的措施。

一、衬砌背后存在空洞病因分析：1.对超挖未按规范进行施工回填；2.衬砌时拱顶灌注混凝土不饱满，振捣不够；3.泵送混凝土在输送管远端由于压力损失，坡度等原因造成空洞；4.防水板挂设松弛度控制不到位。

防治措施：1.隧道开挖面难免出现凹凸不平，对于小范围内因超挖等造成的陷坑，施工时一般采用衬砌混凝土回填，注意挂设防水板要紧贴岩面，松紧度适合；对于因塌方造成的深陷坑，在二衬施工前采用坍方处理措施回填平顺；2.一般衬砌模板台车在拱顶部位前后各一个泵送砼预留孔，如果模板台车较长，可在中部再增加预留孔，防止隧道纵坡较大时浇筑砼不到位，衬砌施工后进行回填注浆；3.新式衬砌模板台车在边墙、拱腰部位均安装有附着式振捣器，同时在砼浇筑时台车两侧各配两台插入式振捣器，从台车预留窗口进行分层振捣，这些可有效解决振捣问题。

二、衬砌表观质量差病因分析：1.衬砌台车刚度不够，模板整修不到位；2.衬砌混凝土和易性不好，泌水严重；3.两侧未进行对称浇注；4.浇注速度过快，台车上浮；5.模板涂油太多，拆模后形成鱼鳞云；6.局部模板未清理干净，拆模后形成“扒皮”掉块现象。

防治措施：1.衬砌台车都是由正规厂家加工出来的，加工前都经过强度、刚度检算的，购买时要检查检算资料；2.衬砌施工时如果衬砌模板台车搭接不超过，一般不会出现错台，因此衬砌施工前要规划好台车就位里程段落，避免出现较长的搭接。
