排水沟计算

1、设计重现期

根据公路的重要程度取设计重现期15 年（高速公路坡面排水）。

2、汇流面积和径流系数

汇水区域横向宽度=14（从道路中心线－路肩边缘）＋10（从路肩－排水沟）＝24m 纵向1514m （沿线涵洞间的最大距离），汇水面积24×1514×10-6=0.03634Km 2

根据公路排水设计规范查得沥青混凝土地表径流系数C 1=0.95，粗粒土坡面和路肩地表径流系数0.3

汇水区的径流系数 6792.024

103.01495.0=×+×=C 3、汇流历时

由公路排水设计规范查得沥青混凝土路面的粗度系数m 1=0.013，沥青混凝土路面横坡为

1.5%，坡面流长度为14m ，则沥青路面的汇流历时为：.

min 7386.1015.014013.0445.1467.01=⎟⎠⎞⎜⎝⎛××=t

查得土质护坡道地面的粗度系数可取为m 2=0.1，路基边坡0.25，护坡道横坡0.04，则综合坡度为208.010

204.0825.0=×+×，坡面流长度为10m ，路基边坡和护坡道的汇流历时为： min 0849.2208.0101.0445.1467.02=⎟⎠⎞⎜⎝⎛××=t

则坡面汇流时间min 8236.3211=+=t t t

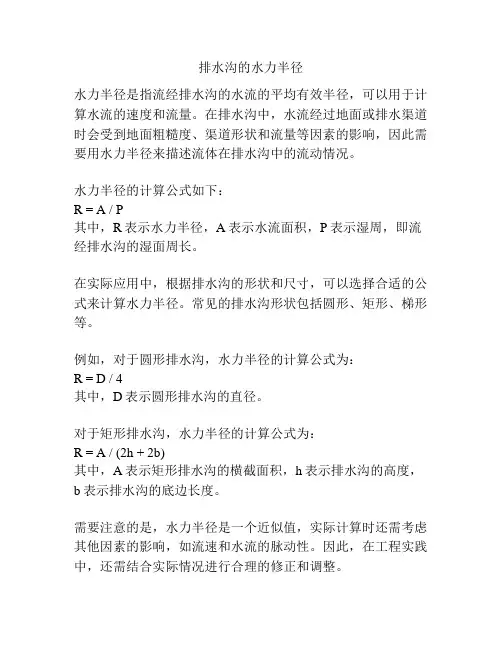

设碟型排水沟水深为0.2，底宽为0.4，边坡坡率1：4则过水断面的面积A 为0.24m 2 浆砌片石明沟的粗糙系数为0.025。计算排水沟的水利半径为

m R 1171.0)4141(2.04.024

.022=++++=

按满宁公式可计算排水沟内的平均流速为

s m v /8564.0025.0008.01171.03

2=×= 因而沟内汇流历时min 4644.2960/8564.0/15144==t

由此汇流历时min 2880.334644.298236.343=+=+=t t t

取汇流历时为30min 。

3、降雨强度

根据公路排水设计规范查图得xxxxx 地区5年重现期10min 降雨历时的降雨强度为i 5.10=0.5,该地区的十年重现期的重现期转换系数为 1.72，查得该地区60min 降雨强度转化系数c 60=0.35，30min 降雨历时转换系数为0.55，由此该地区15年重现期5min 降雨历时的降雨强度为

min /473.05.055.072.15.10mm i =××=

汇水面积降雨强度径流系数×××=67.16Q

=16.67×0.6792×0.473×0.03634=0.1946m3/s

4、检验确定断面尺寸

设碟型排水沟断面底宽0.4，水深0.2，坡度1：4，过水断面面积为0.24m2，沟内的平均流Q0.24×0.8564=0.2055m3/s。此流量大于设计流量0.1946m3/s，且相速为0.8564m/s，流量=

近。

根据《公路排水设计规范》公路沟槽顶面高度应高出设计水位0.1-0.2m，取高出0.2m。则沟深0.4m。

综上，xx高速公路浅碟型排水沟的段面尺寸为沟底宽0.4m，深0.4m，两侧坡度1：4。
