平地机产品介绍

七、平地机的维护与保养
(一)、保养安全事项 保养安全事项
• 将平地机水平放置在坚硬地面上。 • 将作业装置(铲刀、推土板)置于地面。 • 拉紧手制动。 • 插上安全杆，固定平地机的铰接转向机构。 • 熄灭发动机，切勿忽视此项。发动机不运转无法进行维修和检查 时情况例外。 • 如果作业装置必须悬空，则应固定牢固。 • 固定平地机上方的悬吊物。 • 液压系统有压力时，严禁拧动系统中的接头。 • 维修之后，复原全部紧固件(开口销、弹簧档圈等)。
四、平地机主要配置 • 3、采用美国 美国HUSCO多路阀、德国力士乐 德国力士乐制动 美国 德国力士乐 阀、限压阀和美国 美国NO-SPIN差速器，性能优良， 美国 质量可靠; • 4、标配免维护滚盘式 免维护滚盘式回转装置，回转平稳精 免维护滚盘式 度高，适应恶劣工作环境。 • 5、整机采用大斜线外观造型，整体金属机罩， 满足1m×1m视距标准要求； × • 6、标配冷暖空调； • 7、根据用户需要可选装前推土板、后松土器、 等附件；
二、平地机型号标示介绍
3、产品出厂编号的基本原则：
产品出厂编号的构成 ◆子公司代号 ◆年份代号：年份的后两位数字 ◆出厂代号：用2位阿拉伯数字表示，平地机产品代号+主参数 ◆流水顺序号：当年总装机完成的数量，用5位数表示。出口机从 80001开始编号。 ◆配置代号：第一位表示发动机、第二位表示变速箱、第三位表 示驱动桥、第四位表示特征。 ◆改进代号：用一位大写英文字母表示（A、B、C、。。。）
六、主要技术参数（LG1165） 主要技术参数（LG1165）
项目 工作质量(标准型) 单位 kg 参数 15000 康明斯 6BTA5.9 125/165 2300 8585× 2765× 3525 45 25 7500 30～65 3658
总重 型号 额定功率 额定转速
发动机
kw/hp r/min
三、平地机系统介绍
• 松土器系统：它是选配件，客户可要求装配此配件。松土器工作 装置主要用于比较坚硬的土壤，对于不能用刮刀直接切削的地面， 可先用松土装置疏松，然后再用刮刀切削。松土齿可以有两个位 置，取下弹簧销拔出销轴，可以将每个齿置于预定的位置，然后 推进销轴，插上弹簧销；行驶时将齿向里收起并将松土器完全提 起。 • 推土板系统：它是选配件，客户可要求装配此配件。推土工作装 置是平地机主要的辅助作业装置之一，装载车架前端，它主要用 来切削较硬一些的土壤、填沟以及刮刀无法够到的边角地带的刮 平作业。
总重 型号 额定功率 额定转速
发动机
kw/hp r/min
长度×宽度×高 外形尺寸 度 前轮最大转向角 最大铰接转向角 最小转弯半径 转向系统 铲土角变化范围 铲刀宽度
mm ( ° ) ( ° ) mm ( ° ) mm
六、主要技术参数（桥箱） 主要技术参数（桥箱） • 驱 动 桥 ： 三 段 型 平 地 机 驱 动 桥 ， 装有“no—spin”差速器 • 从动桥：箱型摆动式转向前桥,摆动角度 15 17 45 ±15°，前轮倾斜±17°转向角45°。 • 平衡箱 摆动式, 重型滚子链传动 摆动角 ±15°，速比18.03
注：出厂编号编写时数字与数字间、数字与字母间和字母与字母间不允许有 空格，在年份代号后加“-”一个横杠。对有空调配置的产品在最尾端加一 字母“O例：508—118500003ZHDT • 5——子公司：龙工(上海)路面机械制造有限公司 • 08——年份：2008年生产 • 1185——产品型号出厂代号：平地机代号1+主参数 185 • 00003——流水顺序号：本年生产的第3台 • Z——发动机配置：上柴的发动机 • H——变速箱配置：杭齿的变速箱 • D——桥配置：天津恒正桥 • T——特征：加装前推土板
总重 型号 额定功率 额定转速
发动机
长度×宽度×高 外形尺寸 度 前轮最大转向角 最大铰接转向角 最小转弯半径 转向系统 铲土角变化范围 铲刀宽度
六、主要技术参数（LG1220） 主要技术参数（LG1220）
项目 工作质量(标准型) 单位 kg 参数 16900 康明斯 6CTA8.3 158/215 2200 8800× 2765× 3525 45 25 7800 30～65 4267
平地机产品介绍
• 一、平地机的概况及近几年的发展 • 二、平地机型号标示介绍 • 三、平地机系统介绍 • 四、平地机主要配置 • 五、平地机专用术语 • 六、主要技术参数 • 七、平地机的维护与保养
一、平地机的概况及近几年的发展

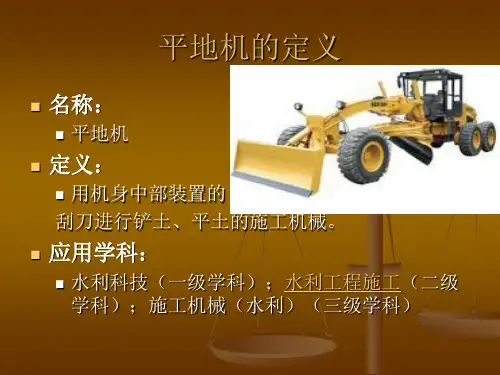

平地机是一种以刮刀为主，配以其他多种可换作业装置， 平地机是一种以刮刀为主，配以其他多种可换作业装置，进行土地平整 和整形作业的公路施工机械。 和整形作业的公路施工机械。平地机的刮刀比推土机的铲刀具有较大的 灵活性；它能连续改变刮刀的平面角和倾斜角， 灵活性；它能连续改变刮刀的平面角和倾斜角，并可使刮刀向任意一侧 伸出，因此，平地机是一种多用途的连续作业式土方机械。公路施工中， 伸出，因此，平地机是一种多用途的连续作业式土方机械。公路施工中， 可用平地机进行路基基底处理，完成草皮或表层剥离；从路线两侧取土， 可用平地机进行路基基底处理，完成草皮或表层剥离；从路线两侧取土， 填筑高度小于1m的路堤；整修路堤的断面；旁刮边坡；开挖路槽和边沟； 1m的路堤 填筑高度小于1m的路堤；整修路堤的断面；旁刮边坡；开挖路槽和边沟； 在路基上拌和、摊铺路面基层材料。平地机可以用于装修和养护土路， 在路基上拌和、摊铺路面基层材料。平地机可以用于装修和养护土路， 清除路面积雪。在机场和现代交通设施建设中的大面积、高密度的场地 清除路面积雪。在机场和现代交通设施建设中的大面积、 平整工作中，更是其他机械所不可代替的。 平整工作中，更是其他机械所不可代替的。 随着科学技术的进步和工业的发展，平地机也由于采用了新技术、 随着科学技术的进步和工业的发展，平地机也由于采用了新技术、新工 艺和新材料而不断发展改进。 艺和新材料而不断发展改进。纵观几十年来世界各主要平地机生产厂家 和公司的发展情况，多数产品仅是作一些完善修改，在机械结构上， 和公司的发展情况，多数产品仅是作一些完善修改，在机械结构上，平 地机已经发展到比较完善的地步。 地机已经发展到比较完善的地步。如果以它的操纵方式来反应它的发展 阶段的话，那么，第一阶段是机械操纵，第二阶段为液压操纵， 阶段的话，那么，第一阶段是机械操纵，第二阶段为液压操纵，而现在 已经迈进第三阶段，即机电一体化阶段。目前的发展主要集中在操纵、 已经迈进第三阶段，即机电一体化阶段。目前的发展主要集中在操纵、 维护、使用方面进一步与电子技术相结合， 维护、使用方面进一步与电子技术相结合，更进一步提高平地机的综合 性能。 性能。
四、平地机主要配置 • 1、LG1185平地机动力配置为上柴D6114发动 机 (LG1165 配 置 康 明 斯 6BTA5.9 发 动 机 ， LG1220配置康明斯6CTA8.3发动机），动力 强劲，性能可靠、低油耗、排放噪音符合国家 标准； • 2、采用德国ZF公司技术的杭齿前6后3液力换 挡 变 速 箱 （ LG1165 采 用 YD13-305 变 速 箱 ， LG1185和LG1220采用6WG180变速箱），三 元件变矩器, 进口密封件、操纵阀、档位选择 器；效率高、可靠性高、寿命长；
二、平地机型号标示介绍
1、龙工平地机按机型分为： ◆LG1165◆LG1185◆LG1220 2、产品基本型号的构成 产品主要型号由龙工主机产品代号、平地机代号、主 要参数（发动机的功率）组成。 1）龙工主机产品代号为LG和CDM LG主要用于国内市场，CDM主要用于国际市场 2）平地机代号用“1”表示 3）主要参数：发动机功率，用3位阿拉伯数字表示。
五、平地机专用术语
• • • • • • 工作质量：主机制造厂规定的工作装置、司机（75Kg）、装足油的燃油 箱、润滑油箱、液压系统和冷却系统的质量。 松土器：由支承架组成的并装有一个或多个齿的装置。它可通过一固定 架与平地机的后部相连。 推土板：装在平地机前桥前面的一铲刀，通常用于向前铲、推泥土或类 似的物料。 铲刀水平调整角：通过刀片下缘一垂直平面与X平面之间的夹角。 铲刀倾斜角：铲刀沿平地机行驶方向移动时所形成的平面与基准地平面 之间的夹角。 铲刀切削角：铲刀置于基准地平面上，对于平面型刀片，则为其前表面 所在的平面与基准地平面之间的夹角；对于曲面型刀片，则为其下缘处 和前表面间相切的平面与基准地平面之间的夹角。 铲刀切削角调整范围：铲刀从一个极限角转到另一个极限角之间所形成 的角度。
• • • •
三、平地机系统介绍
• 柴油机系统：它是整机的心脏，动力的来源。LG1185平地机使 用的是上柴D6114柴油机，LG1165的为康明斯6BTA5.9柴油机， LG1220使用的为6CTA8.3柴油机。 • 刹车操纵系统：分为驻车制动和行车制动。驻车制动由双蹄式驻 车制动器、操纵手柄、操纵软轴等配件组成，它是指人离机后的 停车使用，防止意外发生。行车制动由制动泵、限压阀、蓄能器、 脚制动器、制动钳等配件组成。行车制动采用的是全液压制动， 泵从油箱吸油，泵输出的油经过限压阀，使蓄能器在压力低于 13.3MPa时增压，而在15MPa时断油。蓄能器的充油只需要很短 的时间，蓄能器的充油是优先进行的。 • 电气系统：给动力系统和照明、提醒等辅助设备提供电力，它包 括：蓄电池、线束等等。
三、平地机系统介绍
三、平地机系统介绍
平地机系统一般分为：工作装置系统；前桥系统；后桥系统；变 速箱系统；前机身系统；后机身系统；柴油机系统；转向液压系 统；液压工作系统；刹车操纵系统；油箱系统；操纵台系统；工 作操纵系统；机罩系统；驾驶室系统；标示系统；电气系统；前 配重系统；后配重系统；松土器系统；推土板系统。 工作装置系统：是机器的主要部件，包括铲刀、涡轮箱，它最终 实现机器进行平地、铲土等作业。 前桥系统：主要是用于转向和支承。它由前桥转向装置、倾斜装 置、支承装置组成。 后桥系统：由后桥、平衡箱、钳式制动器组成。主传动是输入装 置，由主动螺旋锥齿组件、盘形齿轮、差速器总称、输入法兰、 壳体、盖等部件组成。 变速箱系统：采用ZF技术的液力变矩器—变速箱，与发动机共同 工作，变矩器与动力换档变速箱共壳体；变速箱由变速油泵向液 压换档离合器提供压力油实现动力换档；变速箱输出轴前端装有 停车制动器，后端通过传动轴将动力输入后桥行走驱动装置。
