晶闸管调光电路的安装与调试

合集下载

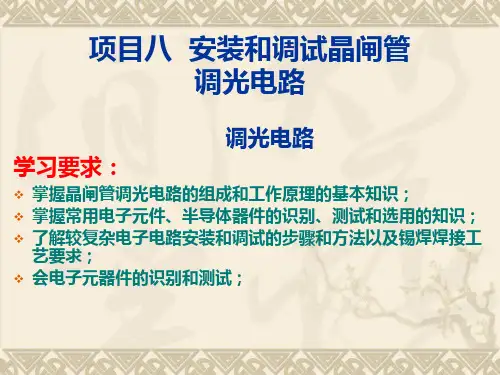

安装和调试晶闸管调光电路介绍

电容器的允许误差，按精度可分为±1%（00级）、±2%（0级）、 ±5%（1级）、±10%（II级）及±20%（III级）五个等级。应用时，有的用误差百分数表示，有的用误差等级表示。例如：4700pF±10%或 4700pFII。 ❖ （2）额定工作电压电容器的额定工作电压习惯上称“耐压值”是指电容器长时间安全工作所能承受的最高直流电压。一般直接标在电容器外壳上。 3）电容器的标志方法 ❖ （1）直标法用数字和单位符号直接标出。 ❖ （2）文字符号法用数字和文字符号有规律地组合来表示容量. ❖ （3）色码表示法与电阻器的色环表示法类似，颜色涂于电容器的一端或从顶端向引线排列。
（3）色环法
色标法是用颜色表示元件（不仅仅是电阻元件）的各种参数并直接标示在产品上的一种标志方法。采用色环标志的电阻器，颜色醒目，标志清晰，不易褪色，从各个方向都能看清阻值和偏差，有利于电气设备的装配、调试和检修，应用广泛。色标的基本色码及意义见表8.7。色环电阻器可分为三环、四环、五环三种标法，图8.2所示为三环和五环的标法。
❖ （2）文字符号法
用阿拉伯数字和文字符号两者有规律地组合来表示标称阻值和允许偏差。表示允许偏差的文字符号见表8.5（见教材）。表示电阻单位的文字前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其符号见表8.6（见教材）。例如，1R5表示1.5Ω，3K9表示3.9KΩ。
2）电感器的主要性能指标（详见教材） ❖ （1）标称电感量 ❖ （2）分布电容 ❖ （3）品质因数 ❖ （4）额定电流
3）电感器的标志方法
电感器的标志方法与电阻器、电容器的标志方法相同，有直标法、文字符号法和色标法。
4）电感器的测试方法
将万用表置于R×1挡。被测电感器直流电阻值的大小与绕制电感器线圈所用的漆包线径、绕制的圈数有直接关系，只要能测出电阻值，则可认为被测电感器是正常的。

(完整版)6.任务六晶闸管调光电路

一、晶闸管的结构、符号Biblioteka A阳极AP
N
P
G门极
G
N
K阴极
晶闸管的结构
K
晶闸管的符号
二、晶闸管的工作特性
晶闸管的导电特点：
（1）晶闸管具有单向导电特性（2）晶闸管的导通是通过门极控制的晶闸管导通的条件：（1）阳极与阴极间加正向电压（2）门极与阴极间加正向电压，这个电压称为触发电压.
（以上两个条件，必须同时满足，晶闸管才能导通）导通后的晶闸管关断的条件：
（2）质量的判断
将万用表置于“R×10”挡，黑表笔接阳极，红表笔接阴极，指针应接近∞，如图7-7 所示。当合上S时，表针应指很小的阻值，约为60～200Ω，表明单向晶闸管能触发导通；断开S，表针回不到∞，表明晶闸管是正常的（有些晶闸管因为维持电流较大，万用表的电流不足以维持它导通，当S断开后，表针会回到∞，也是正常的）。如果在 S未合上时，阻值很小，或者在S合上时表针也不动，表明晶闸管质量太差或已击穿、断极。
（2）阳极与阴极间的电压减小为零（1）降低阳极与阴极间的电压，使通过晶闸管的电流小于维持电流IH
（只要具备其中一个条件就可使导通的晶闸管关断）（3）将阳极与阴极间加反向电压
小结：
“可控”有两层含义：一是晶闸管的导通是受门极控制的；二是导通的晶闸管关断是受阳极与阴极间电压控制的.
（1）晶闸管一旦触发导通，就能维持导通状态，门极失去控制作用. （要2）使晶导阐通管的具晶有闸“管可关控断”，的必单须向减导小电阳特极性电，流所到以维晶持闸电管流又IH称以单下. 向可控硅.
晶闸管调光电路的安装与调试
完成本学习任务后，你应当能： 1、掌握晶闸管的结构、符号，导通和关断的条件，测试方法。 2、能正确描述晶闸管、单结晶体管等元器件的基本性质和主要功能，能正确描述晶闸管调光电路的工作原理。 3、能根据任务要求，列出所需工具和材料清单并做好学习准备。 4、能正确对电子元器件进行识别和检测。 5、能正确识读电路原理图，设计电路的布局走线，并按照任务要求和相关工艺规范完成电路的装接。 6、能正确完成电路的通电测试。 7、能按电工作业规程，在作业完毕后清理现场。 8、能正确填写验收相关技术文件，完成项目验收。

电子线路的安装与调试详解

电子线路的安装与调试熟悉晶闸膏单相可控整流技术能够按图样要求焊接晶闸管调速器、调功器电路，并用仪器仪表进行测试一、晶闸管调光电路的安装与调试i·晶闸管和单结晶体管的测试(i)晶闸管的判断1)管脚判别。

用万用表欧姆挡的RX10挡测量晶闸管的三个管脚之间的正反向电阻值。

其中测量值最小的一次，黑表笔(与表内电池正极相连) 所接管脚为控制极，红表笔(与表内电池负极相连)所接管脚为阴极，剩下的管脚为阳极。

2)性能测试。

晶闸管性能的测试一般用万用表的欧姆挡测量晶闸管的阳极与阴极、阳极与控制极之间有无短路，以及控制极与阴极之间有无断路和短路。

将万用表置于R X1k挡，测量阳极与阴极、阳极与控制极之间的正反向电阻，正常情况下，电阻值在几百千欧以上。

将万用表置于RX10或RX1挡，测量控制极与阴极之间的正反向电阻，正常情况下，正向电阻值为几欧至几百欧，反向电阻值应比正问电阻值大一些。

正向电阻值为零，则说明控制极和阴极之间短路，正向电阻值大于几千欧，则说明控制极和阴极之间断路。

(2) 单结晶体管的判断1)管脚判别。

首先确定e极。

单结晶体管的e 极对bl或b2 极都相当于一个二极管，而bi, b2极之间的电阻值为固定值。

用万用表欧姆挡的Rxioo挡测量单结晶体管的三个管脚之间的正反向电阻值。

其中正反向电阻相同的为b1和b2极，剩下的则为e极。

接下来确定bl和b2极，由于单结晶体管在结构上e极更加靠近b2极，因此，e 极对bl的正向电阻值要大于e极对b2极的电阻值，通过分别测量e极对bl, b2 的正向电阻来确定b1、b2极。

2)性能测试。

单结晶体管的e极对bl, b2极相当于二极管，其性能好坏的测试同二极管一样。

测量e极对b1、b2极的正反向电阻值，正常情况正反向电阻值相差较大。

若正反向电阻值均为无穷大，则说明e极对b1、b2极有断路;若正反向电阻值均为零，则说明e极对bI、b2极有短路。

2·晶闸管调光电路的安装元件清单晶闸管调光电路元件明细见表3一1.3·晶闸管调光电路的安装(1)电路图。

暗地l622电子课题二晶闸管调光电路的安装与调试

电子课题二晶闸管调光电路的安装与调试一、思想教育:1、强调课堂纪律（迟到、记笔记等）。

2、强调晶闸管调光电路的意义。

3、强调电子焊接、安装、调试实训中的安全及注意事项。

二、教学过程及组织教学：1、点名。

2、明确实训目的要求及实训纪律。

3、实训内容中知识要点与操作技术要点教学。

4、入门指导、操作示范、学生实训与教师巡回指导。

5、考核、总结与作业。

三、实训知识要点与操作技术要点：1、复习引入：（1）晶闸管的特性？（2）你所知的调光电路的控制原理应该怎样？2、调光电路的工作原理主电路部分有二极管VD14、VD16，晶闸管VT13、VT15构成单相半控桥式整流电路，其输出的直流可调电压作为灯泡HL的电源，改变化VT13、VT15控制极脉冲电压的相位，即改变VT13、VT15控制角的大小，便可以改变输出直流电压的大小，进而改变灯泡HL的亮度。

控制电路部分有VD1—VD4构成单相半控桥式整流电路；R1、V5、V6构成的削波稳压电路；R2、R3、V7、C1、R4、V8组成恒流充电式的单结晶体管张弛振荡电路；R5、R6、V9构成放大电路；R7、R8、RP构成调压电路；VD10—VD12为放大器输入信号的正反向限幅电路；C2起到可以平滑调光的作用。

在接通电源前，电容上电压为零，接通电源后，电容经过R4、V8进行恒流充电使电压Ue逐渐升高。

当Ue。

达到峰点电压时，e-b1间变成导通，电容上电压经e-b;向电阻R2放电，在R2上输出一个脉冲电压，当电容上的电压降到谷点电压时，经过R4、V8供给的电流小于谷点电流，不能满足导通要求，于是单结晶体管恢复阻断状态。

此后，电容又重新充电，重复上述过程，结果在电容上形成锯齿状电压，在R2上形成脉冲电压。

在交流电压的每个半周期内，单结晶体管都将输出一组脉冲，起作用的第一个脉冲去触发VT13、VT15的控制极，使晶闸管导通，灯泡HL导通发光。

改变RP的电阻值，可以改变V9的集电极电流，也就改变了V8的基极电压，从而改变V8的集电极电流，即改变给电容器C1恒流充电的电流大小，从而改变电容的充电快慢，即改变锯齿波的振荡频率，从而改变晶闸管VT13、VT15的导通角大小，这样可以改变输出直流电压的大小，进而改变灯泡HL的亮度。

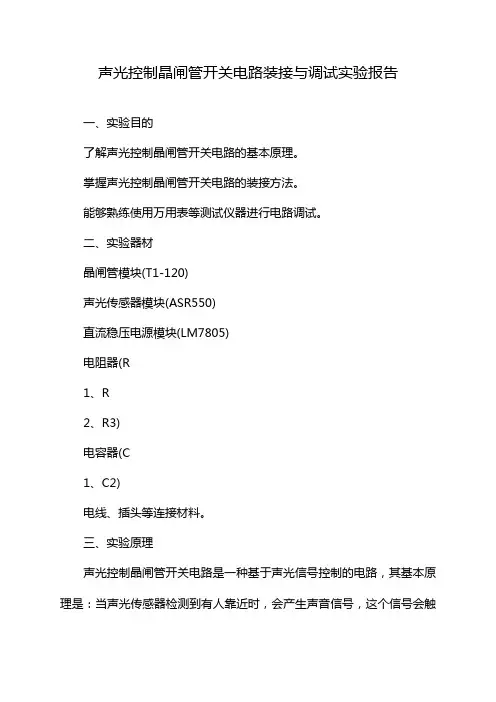

声光控制晶闸管开关电路装接与调试实验报告

声光控制晶闸管开关电路装接与调试实验报告一、实验目的了解声光控制晶闸管开关电路的基本原理。

掌握声光控制晶闸管开关电路的装接方法。

能够熟练使用万用表等测试仪器进行电路调试。

二、实验器材晶闸管模块(T1-120)声光传感器模块(ASR550)直流稳压电源模块(LM7805)电阻器(R1、R2、R3)电容器(C1、C2)电线、插头等连接材料。

三、实验原理声光控制晶闸管开关电路是一种基于声光信号控制的电路，其基本原理是：当声光传感器检测到有人靠近时，会产生声音信号，这个信号会触发晶闸管模块导通，从而实现对电路的开关控制。

具体来说，当人靠近时，声光传感器会检测到周围环境的声音变化，并将这个变化转换成电信号，然后将这个信号传递给处理器模块。

处理器模块会根据这个信号的强度和频率来判断是否有人靠近，如果有，就会触发晶闸管模块导通，从而实现对电路的开关控制。

四、实验步骤将晶闸管模块、声光传感器模块、直流稳压电源模块等器材按照正确的接口连接好。

注意各器材之间的正负极性要正确连接。

将电阻器、电容器等辅助元件按照正确的参数连接好。

这些元件的作用是为了调节电路的电流和电压等参数，以确保电路正常工作。

将电源模块的输出端接到晶闸管模块的控制端上，将晶闸管模块的门极接到地线上。

这样就可以使晶闸管模块处于导通状态。

将声光传感器模块的信号输出端接到处理器模块的输入端上。

这样就可以使处理器模块能够接收到声光传感器模块发出的信号。

打开电源开关，观察电路的工作情况。

如果一切正常，那么声光传感器模块应该能够检测到周围的环境声音，并将这个信号传递给处理器模块。

处理器模块会根据这个信号的强度和频率来判断是否有人靠近，如果有，就会触发晶闸管模块导通，从而实现对电路的开关控制。

五、实验结果与分析经过实验测试，我们发现声光控制晶闸管开关电路可以正常工作。

当有人靠近时，声光传感器模块会检测到周围环境的声音变化，并将这个变化转换成电信号，然后将这个信号传递给处理器模块。

任务3 晶闸管调光电路的安装与调试

均值的大小。
维修电工经常接触的可控整流器主电路结构
晶闸管调光电路的安装与调试
项目实施
项目实施器材 ①可控整流电路元件若干，每组一套，元件清单见表； ②MF47型万用表，每组一只； ③十字螺丝旋具和一字螺丝旋具，每组各一把； ④低频示波器，每组一台。
晶闸管调光电路的安装与调试
序号
符号
元件名称及规格
负载，输出的直流电压可在一定范围内变化
晶闸管调光电路的安装与调试
可控整流器的组成
负载可以是电阻性负载（如电炉、电热器、电焊机和白炽灯等）、大电感性负载（如直流电动机的励磁绕组、滑差电动机的电枢线圈等）以及反电势负载（如直流电动机的电枢反电势、充电状态下的蓄电池等）。
晶闸管调光电路的安装与调试
晶闸管调光电路的安装与调试
晶闸管调光电路的安装与调试
任务要求任务相关知识
任务实施任务考核与评价
晶闸管调光电路的安装与调试
知识目标 1.了解可控整流器的组成及各部分作用； 2.了解可控整流主电路的分类、结构及整流工作过程； 3.了解可控整流器调试的过程及波形观察分析。
晶闸管调光电路的安装与调试
技能目标
能根据实际测量波形判断电路工作状态，会估算实际输出的电压值。
晶闸管调光电路的安装与调试
项目相关知识
把交流电变换成大小可调的单一方向直流电的过程称为可控整流。可控整流的应用非常广泛，在生产和生活中凡是需要电压可调的直流电源的场合都可以应用可控整流技术，如调压调速
直流电源、电解及电镀用的直流电源等。
操作要求：插上电源插头，人体各部分远离电路元件，打开开关，右旋电位器把柄，灯泡应逐渐变亮，右旋到灯泡最亮；反之，左旋电位器把柄，灯泡应逐渐变暗，左旋到灯泡熄灭。

学习任务六晶闸管调速器的安装与调试

工作原理
晶闸管调速器通过控制整流电路的触发角，将交流电转换为直流电，再通过可控硅的双向可控性将直流电逆变为交流电，从而实现对电动机的调速控制。
晶闸管调速器的应用领域
工业自动化
新能源
晶闸管调速器广泛应用于工业自动化领域，如传送带、包装机、印刷机等设备的速度控制。
在风力发电和太阳能发电等新能源领域，晶闸管调速器用于控制发电机组的转速和功率输出。
THANKS FOR WATCHING
感谢您的观看
04 晶闸管调速器常见问题及解决方案
晶闸管调速器常见问题分析
问题1
晶闸管调速器无法正常启动。
问题3
调速器在运行过程中出现噪声或振动。
问题2
调速器调节不灵敏，无法达到预期的转速。
问题4
调速器在高温环境下性能不稳定。
针对常见问题的解决方案
解决方案1
解决方案2
检查晶闸管调速器的输入电源是否正常，确保电源电压在规定范围内。
使用安全工具
在安装和调试过程中，应使用符合安全标准的安全工具，如钳子、螺丝刀等。
安全操作规程的遵守
遵循操作规程
01
在安装和调试过程中，应遵循安全操作规程，确保操作过程的
安全性。
定期检查设备
02
在安装和调试过程中，应定期检查设备是否正常运转，及时发
现并处理潜在的安全隐患。
避免带电操作
03
在安装和调试过程中，应避免带电操作，确保电源已经关闭并
排除故障。
调试完成后的结果分析
数据记录与分析
详细记录调试过程中的数据，如输入输出电压、电流、调节时间等，并对数据进行整理和分析。
性能评估
根据测试数据评估调速器的性能，判断是否满足设计要求和使用需求。

任务四调光灯电路的安装与调试

相关知识一、单结晶体管触发电路
单结晶体管触发电路及波形
项目一晶闸管调光灯电路
二、路原理分析
单结晶体管触发电路比较简单，温度特性比较好，有一定的抗干扰能力，脉冲前沿比较陡，输出功率比较小，脉冲宽度比较窄，只能手动调节 RP，无法加入其他信号，移相范围180°，一般为 150°。此电路可以用在单相可控整流要求不高的场合，能触发 50A 以下的晶闸管。
可控整流装置原理框图
项目一晶闸管调光灯电路
任务４调光灯电路的安装与调试学习目标
１. 掌握调光灯电路的结构原理。２. 能安装并调试调光灯电路。
项目一晶闸管调光灯电路
任务描述
本任务的主要内容是在前面任务内容的基础上，综合运用所学知识，分析调光灯电路的工作原理，并完成电路的安装和调试。
项目一晶闸管调光灯电路
交流电压经桥式整流和稳压管削波而得到梯形电压。当梯形电压过零时，电容 C 两端电压也为零，因此电容每一次连续充放电的起点，就是电源电压过零点，这样就保证输出脉冲电压的频率和电源频率同步。移相是通过改变 RP 的大小实现的。
项目一晶闸管调光灯电路
知识拓展
把交流电变成大小可调的单一方向直流电的过程称为可控整流。

学习任务五晶闸管调光电路的安装与调试 ppt课件

学习任务五晶闸管调光电路的安装与调试
1、能根据工作任务联系单，明确公式、工作内容等要求。
2、能正确描述晶闸管、单结晶体管等元器件的基本性质和主要功能，能正确描述晶闸管调光电路的工作原理。
学
3、能根据任务要求，列出所需工具和材料清单并做好准备，合理制订工作计划
习
4、能正确对电子元器件进行识别检测
自检项目
自检结果
按照图纸正确接线电路安装中存在处接线错误
元器件完好，无损伤安装过程中损坏或碰伤
元器件
个
焊点质量良好
焊接中，焊点质量存在问题的共有处出现的问题有：
布线美观、横平竖直
出现问题的原因和解决办法
其他问题
学习任务五晶闸管调光电路的安装与调试
5-2-5
四、通电测试
检查电路装接无误后，经教师允许，即可通电测试 1. 接通电源，闭合开关S，用示波器观察单结晶体管触发电路的输出波形（R3两端），调节RP，可改变输出波形的频率的快慢。
5-2-6
2.接通电源，闭合开关S，调节电位器RP，用示波器仔细观察电容C两端波
形。
uo
0
t
频率f
最大值 Uom
学习任务五晶闸管调光电路的安装与调试
5-2-6
3. 合上开关S,调节RP，用示波器观察指示灯两端电压uH（负载电压）波形，记录波形的形状。
uH
0
t
4. 测量波形的频率和幅值，同时仔细观察指示灯亮度的变化，并且作好记录。用示波器测量波形时，垂直输入灵敏度选择开关（V/div）每格 V，扫描时间转换开关（S/div)每格 ms。
3.按图装配，元器件的位置、极性正确
4.导线连接正确
1.焊点光亮、清洁、焊料适量

《晶闸管调光电路》微课设计

二、安装部分
（1）介绍电路组成元件:整流二极管、稳压二极管、电阻、电容、晶闸管、单结晶体管、灯泡、电位器
（2）安装与焊接：焊接演示, 使用电烙铁按照电路图例进行安装焊接
58’’
三、调试部分
1.调试准备工作
（1）示波器的使用
（2）电源的连接
2.控制电路调试
（1）波形介绍
（2）调试
3.主电路调试
（1）波形介绍
（2）调试
4’6’’
片尾
老师总结:
介绍了焊接工具,演示了通孔元件和帖片元件的焊接,同学们要勤加练习,焊接技能才能得到提高。
介绍了焊接工具，演示了通孔元件和帖片元件的焊接，同学们要勤加练习，焊接技能才能得到提高。
20’’
教学反思
在教学中使用这段微课,学生能够在短时间内就能清楚地认识电路的元件组成,并了解典型电路晶闸管调光电路安装调试的具体要求,对于电路安装部分学生已经有一定基础,所以微课中没有过多讲解,重点在电路调试部分的介绍,从调试准备、控制电路调试、主电路调试三个部分进行了详细操作演示,使学生对电路对安装调试操作有比较好的理解,但操作演示指导还需要老师在教学过程中再次演示。
适用对象
电路调试的初学者
设计思路
分别对电路安装调试所需要的知识和技能进行分析,罗列出微课中要呈现的内容,并确定相应的形式呈现。在微课中,பைடு நூலகம்图片或实物拍摄的视频的形式。分别对电路元件、安装要求、示波器使用、波形分析、调试步骤进行介绍；以拍摄的实际操作视频的形式示范强调操作要求；以动画、图片的形式描述安装调试的步骤。
2.采用演示法,示范安装、调试操作要求
3.采用动画形式描述调试的具体操作步骤
情感态度与价值观
1.培养学生规范作业的意识

晶闸管调光电路

晶闸管调光电路发表时间：2019-12-17T09:02:46.280Z 来源：《中国电业》2019年17期作者：夏晖[导读] 晶闸管由于优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组摘要：晶闸管由于优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组，并且其应用范围也迅速扩大。

本文主要阐述了晶闸管的结构和工作原理，晶闸管调光电路的工作原理，安装和调试步骤，以及故障现象及排除方法。

关键词：晶闸管调光电路安装调试故障引言：动手能力的培养是我们高职院校对学生重点培养的目标之一，因此，我们在《电工电子技术》这门课的教学中，加入了很多实际操作项目。

晶闸管调光电路的安装与调试就是其中的一个项目之一。

1 晶闸管的结构和工作原理晶闸管是一种半控型器件，晶闸管是硅晶体闸流管的简称，又称作可控硅整流器。

能在高电压，大电流条件下工作，其工作过程可以控制，被广泛应用于可控整流、交流调压、无触点电子开关，逆变及变频等电子电路中。

1.1 晶闸管的结构晶闸管是一种4层功率半导体器件，具有3个PN结。

其中最外层的P区和N区分别引出两个电极，称为阳极A和阴极K，中间的P区引出控制极（或称门极）。

1.2 晶闸管的工作原理（1）晶闸管与硅整流二极管相似，都具有反向阻断能力，但晶闸管还具有正向阻断能力，即晶闸管正向导通必须具有一定的条件，阳极加正向电压，同时控制极也加正向触发电压。

（2）晶闸管一旦导通，控制极即失去控制作用。

要使晶闸管重新关断，必须做到以下两点之一。

一是将阳极电流减小到小于维持电流；二是将阳极电压减小到零或使之反向。

2 晶闸管调光电路的安装2.1 实训目的（1）了解晶闸管调光电路的工作原理及电路中各元件的作用。

（2）掌握晶闸管调光电路的安装、调试步骤和方法。

（3）对晶闸管调光电路中故障原因能加以分析并能排除故障。

2.2 实训器材晶闸管调光电路的电路板、元器件、MF47型万用表、二极管、晶闸管、单结晶体管、电阻、灯泡、灯座、电源线、带开关的电位器、电容器、电洛铁、焊锡丝等。

【电子电路的安装、调试与维修8】晶闸管触发电路的安装与调试

《电子电路的安装调试与维修》
授课人
XXX
电工电子
晶闸管触发电路的安装与调试
《电子电路的安装调试与维修》
授课人
XXX
晶闸管触发电路的安装与调试
1. 掌握晶闸管触发电路的电路原理。 2. 能熟练完成闸管触发电路的安装与调试操作。
目录 Contents
1 电路原理与分析 2 晶闸管直流调光电路
的安装与调试
01
电路原理与分析
电路原理与分析
电路原理与分析
试
晶闸管直流调光电路的安装与调试
二、晶闸管直流调光电路的安装与调试
基本操作步骤描述：配齐元器件→插装元器件→焊接元器件→清扫现场。
（1）先准备好常用的无线电常用工具，根据晶闸管调光电路电原理图整理出相应的明细表，准备好相应的元器件，并检测元器件，判别二极管及晶闸管的管脚电极。
一、电路原理与分析
V5、R2、R3、R4、RP、C组成单结晶体管的张弛振荡器。在接通电源前，电容C上电压为零；接通电源后，电容经由 R4、RP充电使电压Ue逐渐升高。当Ue达到峰点电压时，单结管e-b1间变成导通，电容上电压经e-b1向电阻R3放电，在 R3上输出一个脉冲电压。由于R4、RP的电阻值较大，当电容上的电压降到谷点电压时，经由R4、RP供给的电流小于谷点电流，不能满足导通要求，于是单结晶体管恢复阻断状态。
晶闸管直流调光电路的安装与调试
（2）将元器件插装后再焊接固定，用硬铜导线根据电路的电气连接关系进行布线并焊接固定，接线规范，布线美观，横平竖直，接线牢固，无虚焊，焊点符合要求。
组装好的电路板及其焊接面：
组装好的电路板
晶闸管调光电路的焊接面
晶闸管直流调光电路的安装与调试

晶闸管调光电路的安装与调试单元测试试卷1.

《简单电子线路装接与维修》课程晶闸管调光电路安装与调试单元测试试卷一班级姓名学号得分一、填空题（每空1分，共32分）1、晶闸管的图形符号是，三个电极分别是、、和，双向晶闸管的图形符号是，它的三个极分是、、和。

2、单相全波可控整流电路中，晶闸管承受的最大反向电压为。

三相半波可控整流电路中，晶闸管承受的最大反向电压为。

（电源电压为U2）3、同步电压为锯齿波的触发电路锯齿波底宽可达度；正弦波触发电路的理想移相范围可达度，实际移相范围只有。

4、型号为KP100-8的元件表示管、它的额定电压为伏、额定电流为安。

5、晶闸管在其阳极与阴极之间加上电压的同时，门极上加上电压，晶闸管就导通。

6、晶闸管的导通条件、；关断条件是。

7、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为角，用表示。

8、单相交流调压电阻性负载电路的移相范围在内，在电感性负载时移相范围在内。

9、晶闸管的过电流能力比较差，必须采用保护措施，常见的、、、。

10、半导体中的空穴电流是由于递补而产生的。

11、在交流放大电路中，如果测得I C ≈RcUcc ，而U CE ≈0，则该管处于状态。

二、判断题（每题1分，共22分）1、普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

（）2、只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。

（）3、晶闸管加上阳极电压后，不给门极加触发电压，晶闸管也会导通。

（）4、单向半控桥可控整流电路中，两只晶闸管采用的是“共阳”接法。

（）5、增大晶闸管整流装置的控制角α，输出直流电压的平均值会增大。

（）6、为防止“关断过电压”损坏晶闸管，可在管子两端并接压敏电阻。

（）7、硒堆发生过电压击穿后就不能再使用了。

（）8、为防止过电流，只须在晶闸管电路中接入快速熔断器即可。

（）9、晶闸管并联使用须采取“均压措施”。

（）10、单结晶体管组成的触发电路不能很好地满足电感性或反电动势负载的要求。

简单电子线路装接与维修晶闸管调光电路的安装与调试教材

任务五晶闸管调光电路的安装与调试能根据“调光台灯安装”的工作任务，明确工作内容、工艺要求、安排完成工作任务的进度。

2.能正确识别、筛选、检测元器件。

3. 能根据电路原理图，正确分析调光台灯的调光原理。

4. 能根据任务要求、安装工艺进行电路板的焊接、调试、安装及自检。

5.能正确填写任务单的验收项目（承诺保修一年），并交付验收。

6.正确进行工作总结与评价。

学习情景1 晶闸管调光电路分析2. 能识别单结晶体管的结构、单结晶体管的型号和参数等内容。

3. 能正确分析晶闸管的工作原理、单结晶体管的工作原理(一) 晶闸管1、晶闸管的结构晶闸管又称为可控硅，是一种由硅单晶材料制成的大功率半导体元器件。

有三个管脚，分别为：阳极（A）、阴极（K）、门极（G）。

其管芯又四层半导体材料组成，具有三个PN结，内部结构及实物图见图5-1-1、图5-1-2图5-1-1 晶闸管内部结构图图5-1-2 晶闸管实物图2、晶闸管的型号和参数国产普通型晶闸管的型号有3CT系列和KP系列。

各部分含义如下：3CT系列KP系列例如， 3CT－5/500表示额定电流为5A，额定电压为500V的普通型晶闸管；KP100－12G 的晶闸管表示额定电流为100A，额定电压1200V，正向通态平均电压组别为G的普通反向阻断型晶闸管。

晶闸管的主要参数如下：1）正向断态重复峰值电压U DRM在额定结温下，门极断路和晶闸管正向阻断的情况下，允许重复加在晶闸管上的最大正向峰值电压。

一般比U BO低100V。

2）反向断态重复峰值电压U RRM在额定结温下和门极断路的情况下，允许重复加在晶闸管上的反向峰值电压，一般取值比U BO低100V，它反映了阻断状态下晶闸管能承受的反向电压。

通常U RRM和U DRM大致相等，习惯上统称为峰值电压。

3）通态平均电流I T（AV）在环境温度超过40゜C和规定的散热条件下，允许通过的工频正弦半波电流在一个周期内的最大平均值称为通态平均电流，简称正向电流。

晶闸管调光电路的安装与调试教案

《简单电子线路的装接与维修》教案专业电气自动化设备安装与维修一体化课程简单电子线路的装接与维修学习任务晶闸管调光电路的安装与调试课时30教学对象设计者一、学习目标1.能根据“调光台灯安装”的工作任务，明确工作内容、工艺要求、安排完成工作任务的进度。

2.能正确识别、筛选、检测元器件。

3.能根据电路原理图，正确分析调光台灯的调光原理。

4.能根据任务要求、安装工艺进行电路板的焊接、调试、安装及自检。

5.能正确填写任务单的验收项目（承诺保修一年），并交付验收。

6.正确进行工作总结与评价。

二、内容与过程学习任务的教学组织流程：教学活动一：工作准备教学活动二：线路安装调试教学活动三：总结与评价学习环境及资源准备：工具：电工常用工具、万用表、示波器、焊接工具、劳保用品材料：导线、灯具、开关、元器件、焊料资料：任务单、电路原理图、电工手册、电子线路安装规范等资料教具:多媒体设备场地：施工现场学习环节学习内容学生活动教师活动课时分配工作准备1.阅读工作任务联系单2.认识晶阐管、单结晶体管3.分析晶闸管调光电路的工作原理4.制定工作计划1.识别晶闸管的结构、晶闸管的型号和参数等内容。

2.识别单结晶体管的结构、单结晶体管的型号和参数等内容。

3.分析晶闸管的工作原理、单结晶体管的工作原理4.检测判断晶闸管的好坏和极性；5.单结晶体管的质量检测判别；。

1.引导学生阅读工作任务联系单2.指导学生认识晶阐管、单结晶体管3.组织学生分析调光电路的功能4.引导学生正确使用仪表检测电子元器件13线路安装调试1.电子元器件的检测2.设计电路布局及走线3.电路装接与焊后检查4.通电测试5.项目验收1.根据原理图列举元件清单，领取、核对、检测和筛选元器件。

2.按图样、工艺要求、安全规范和要求对电路进行安装。

3.使用仪表进行测试检查，验证电路安装的正确性，能按照技术参数要求进行电路调试。

4.按照现场管理规范清理场地、归置物品，并交付验收。

综合实训一晶闸管调光电路安装、调试

综合实训一晶闸管调光电路安装、调试一、实验实训目的1．熟悉晶闸管调光电路的工作原理及电路中各元件的作用。

2．掌握晶闸管调光电路的安装、调试步骤及方法。

3．对晶闸管调光电路中故障原因能加以分析并能排除故障。

4．熟悉示波器的使用方法。

二、实验实训设备晶闸管调光电路的底板1块闸管调光电路元件1套万用表1块示波器1台烙铁1只三、实验实训线路晶闸管调光电路实验实训线路如图1-1所示。

该调光电路分主电路和触发电路两大部分。

主电路是单相半波整流电路，触发电路是单结晶体管触发电路。

图1-1 晶闸管调光电路原理图四、实验实训内容与步骤1．晶闸管调光电路的安装（1）元件布置图和布线图。

根据图1-1所示电路画出元件布置图和布线图。

（2）元器件选择与测试。

根据图1-1所示电路图选择元器件并进行测量，重点对二极管、晶闸管、稳压管、单结晶体管等元器件的性能、管脚进行测试和区分。

（3）焊接前准备工作。

将元器件按布置图在电路底板焊接位置上做引线成形。

弯脚时，切忌从元件根部直接弯曲，应将根部留有5～10mm长度以免断裂。

引线端在去除氧化层后涂上助焊剂，上锡备用。

（4）元器件焊接安装。

根据电路布置图和布线图将元器件进行焊接安装。

2．晶闸管调光电路的调试（1）通电前的检查。

对已焊接安装完毕的电路办根据图1-1所示电路进行详细检查。

重点检查二极管、稳压管、单结晶体管、晶闸管等元件的管脚是否正确。

输入、输出端有无短路现象。

（2）通电调试。

晶闸管调光电路分主电路和单结晶体管触发电路两大部分。

因而通电调试亦分成两个步骤，首先调试单结晶体管触发电路，然后，再将主电路和单结晶体管触发电路联结，进行整体综合调试。

3．晶闸管调光电路故障分析及处理晶闸管调光电路在安装、调试及运行中，由元器件及焊接等原因产生故障，可根据故障现象、用万用表、示波器等仪器进行检查测量并根据电路原理进行分析，找出故障原因并进行处理。

五、实验实训注意事项1．注意元件布置要合理。
